Технология забивки железобетонных свай

Достоинства и недостатки забивного свайного фундамента

Эксплуатационные особенности, а также достоинства и недостатки зависят в первую очередь от материала и технологии изготовления свай. Но существуют и общие характеристики.

Достоинства забивного фундамента

  1. Обладают высокой прочностью и способны выдерживать большие нагрузки, особенно фундаменты на железобетонных сваях.
  2. Монтаж фундамента не требует серьезной подготовки участка и объемных земляных работ.
  3. Идеально подходит для затопляемых территорий, так как есть возможность поднять дом над уровнем затопления.
  4. Монтажные работы, не смотря на трудоемкость, проводятся в короткие сроки.
  5. При возведении забивного основания, почва не разрыхляется, а наоборот, утрамбовывается, за счет чего повышается надежность и устойчивость конструкцию.
  6. Нагрузки на фундамент передаются на глубинные плотные грунты. Это увеличивает несущую способность основания.

Забивной фундамент на практике: возведение при помощи специального оборудования.

Недостатки

  1. Необходимость привлечения спецтехники.
  2. Могут возникнуть сложности с оборудованием цокольного помещения.
  3. Фундамент недостаточно надежен на набухающих и просадочных грунтах.
  4. Возможна неравномерная усадка фундамента. Причиной может послужить различие в плотности грунта и разная нагрузка на сваи.

Классификация свай забивного типа

По типу сечения столбы бывают:

  • цельными;
  • трубчатыми (диаметр которых не превышает 80 см и которые имеют грунтовое ядро);
  • Н-образными;
  • с закрытым концом.

По материалу изготовления могут быть:

  • из древесины;
  • из стали;
  • железобетонными.

Какой техникой мы работаем

Одним из ключевых преимуществ нашей компании, в сравнении с конкурентами, является высокая скорость выполнения свайных работ. Оперативные сроки реализации проектов достигаются за счет использования современной сваебойной техники, которая обладает высокой эффективностью при работе во всех типах грунтов. Парк техники состоит из следующих сваебойных машин:

Junttan PM20;

PM20 — это гусеничная сваебойная установка производства одного из лидеров мирового рынка тяжелой строительной техники, финской компании Junttan. Отличительной чертой данного копра является высокая продуктивность — PM20 способен погружать до 60 железобетонных свай в течении одной рабочей смены.

Рис: Сваебойная установка Junttan PM20

Забивка свай выполняется с помощью мощного гидравлического молота Junttan HHK-5A, масса ударной части которого составляет 5 тонн. Данный молот способен погружать сваи весом до 3.5 тонн в высокоплотные, в том числе мерзлые, грунты. При этом его работа не сопровождается сильными динамическими и вибрационными воздействиями на основания близстоящих сооружений, что позволяет использовать установку для обустройства свайных фундаментов в черте города с плотной застройкой.

Важно: Junttan PM20 работает со сваями длиной до 14 метров и сечением от 30*30 до 40*40 сантиметров. Универсальный сваебойный агрегат (УСА);

Универсальный сваебойный агрегат (УСА);

УСА — проверенная рабочая лошадка отечественного производства, которая отличается высокой надежностью и безотказностью при любых режимах работы. УСА оборудована на колесной базе от КРАЗа-250К, это мобильная установка с высокой проходимостью, для передвижения которой по дорогам общего назначения не требуются специальные разрешения.

Рис: Универсальный сваебойный агрегат (УСА)

УСА оборудована дизельным молотом трубчатого типа УР-180. Рабочая платформа данной установки поворотная, что дает возможность погружать ЖБ сваи в радиусе 6-ти метров вокруг машины, не меняя ее расположения на участке, при этом забивка может выполняться как вертикально, так и наклонно.

Важно: УСА работает со сваями массой до 5-ти тонн и длиной до 12 метров, сечение — 30*30 и 35*35 см. Средняя продуктивность — 20 свай в течении одной рабочей смены

Бурильно-сваебойная машина БМ-811.

БМ-811 является копровой установкой многофункционального назначения, которая способна бурить лидерные скважины и погружать в них ЖБ сваи и шпунт без замены навесного оборудования.

Рис: Бурильно-сваебойная машина БМ-811

Для лидерного бурения БМ-811 укомплектована непрерывным шнековым буром, она способна создавать скважины под сваи на глубину до 16 метров (глубина бурения за одну проходку — 8 метров, такая скважина создается в течении 5-6 минут). Максимальный диаметр скважин — 500 мм.

Важно: забивку свай БМ-811 выполняет дизельмолотом трубчатого типа СП-75А с массой бойка в 1.25 тонн. Данная установка работает со сваями весом до 3 тонн и длиной до 8 метров

Сечение — 30*30 см.

Стоимость забивки свай

В завершении немного о том, сколько стоит забить сваю и из чего формируется стоимость.

Цена складывается из следующих параметров:

  • грунт. Чем сложнее почва, тем выше будет стоимость. Есть таблица коэффициентов, с помощью которой ведется пересчет грунта. На нее опираются и при формировании цены;
  • место расположения строительства. Чем дальше от места расположения техники, тем дороже;
  • объем работ. Причем, чем больше число свай, тем на большую скидку может претендовать заказчик. Отметим, что цена указывается за метраж свай и их число.

Ориентировочные цены приведены в таблице.

Таким образом, забивка свай является единственным способом устройства свайного железобетонного фундамента.

Более 60% сооружений на суглинистых почвах построены на забивных сваях.

В большинстве случаев использованы железобетонные стержни с несущей способность до 60 т каждый.

Об особенностях свайно-забивного фундамента, типах используемых опор и способах их монтажа можно узнать из настоящей статьи.

Монтаж

Выбор способа заглубления делается с учетом структуры почвы на участке, где планируется строительство. Для этого проводят исследования грунта. На основании полученных результатов составляется проектная документация.

Такие изыскания позволяют оценить подвижность грунта, определить глубину введения опор в почву. Кроме того, перед началом монтажа выполняется расчет достаточной нагрузки, оказываемой на 1 сваю. На основании этой информации определяют количество опор для строительства фундамента.

Производится пробное введение сваи в грунт. Это позволяет оценить, как она будет вести себя под воздействием постоянной нагрузки на сжатие, растяжение. Наблюдения продолжаются до 1 недели. Для заглубления опор используют способы, основанные на воздействии динамических или статических нагрузок. В каждом из случаев оголовок следует защитить от разрушающего воздействия молота.

Другие методы:

  • вибропогружение;
  • комбинированный способ.

Первый из вариантов выполняется путем постоянного подъема и опускания опоры. Благодаря этой технологии свая погружается на проектную глубину. Этот метод применяется, если почва достаточно сильно насыщена влагой.

Комбинированный способ заглубления ЖБИ предполагает необходимость совмещения технологии вибропогружения с одновременным подмыванием грунта, что выполняется с целью насыщения его водой, и метода забивания (с помощью специального молота). Этот вариант используется, если земля слишком твердая.

Выбирается метод вибропогружения и забивания, только если планируется приобретать монолитные опоры

Нужно проявить осторожность при использовании технологии воздействия вибрации на сваи, т. к

это может стать причиной ухудшения состояния фундамента на соседних участках.

Пустотелые ЖБИ устанавливают посредством буровой технологии заглубления. При этом изделия устанавливают в готовые отверстия. Пространство между грунтовыми стенками и поверхностью сваи заполняют цементным раствором.

Как забивают сваи

Железобетонные сваи должны быть забиты ниже уровня промерзания

Основное достоинство свайного основания здания заключается в том, что независимо от температуры почвы во время его устройства, опоры не допускают деформации строения в период эксплуатации под воздействием сезонных промерзаний и оттаиваний грунта. Такая прочность обусловлена тем, что конструктивные элементы фундамента вбиваются строго вертикально ниже уровня промерзания грунта.

Забивка свай происходит до предела достижения плотного слоя почвы, если грунт слабый. Или методом подмыва, если грунт очень плотный. В таком случае используют гидрокопер и необходимый забиватель свай: вдоль опоры под напором подаётся вода, которая размягчает грунт и уменьшает силу трения во время углубления при ударе.

При самостоятельном устройстве свайного основания следует убедиться, что опора имеет возможность заглубиться дальше по ходу увеличения нагрузки.

В процессе строительства нагрузка на фундамент возрастет и опоры будут опускаться.

Если одна из них уперласть в преграду (камень, скала), это приведет к перераспределению нагрузки и в результате перекосу здания.

ПРИЕМКА

2.1. Приемка свай — по ГОСТ 13015.1* и настоящему стандарту. При этом сваи принимают:

________________

* На территории Российской Федерации действует ГОСТ 13015-2003, здесь и далее по тексту. — Примечание изготовителя базы данных.

— по результатам периодических испытаний — по показателям трещиностойкости свай, морозостойкости и водонепроницаемости бетона;

— по результатам приемосдаточных испытаний — по показателям прочности бетона (классу бетона по прочности на сжатие, передаточной и отпускной прочности), соответствия арматурных и закладных изделий рабочим чертежам, прочности сварных соединений, точности геометрических параметров, толщины защитного слоя бетона до арматуры, ширины раскрытия технологических трещин, категории бетонной поверхности.

2.2. Периодические испытания свай для контроля их трещиностойкости проводят перед началом массового изготовления свай и в дальнейшем при внесении в них конструктивных изменений и изменений технологии изготовления в соответствии с требованиями ГОСТ 13015.1.

В процессе серийного производства свай испытания на трещиностойкость проводят не реже одного раза в год.

2.3. Сваи по показателям точности геометрических параметров, толщины защитного слоя бетона до арматуры, категории бетонной поверхности и ширины раскрытия технологических трещин следует принимать по результатам выборочного контроля.

2.4. В документе о качестве свай по ГОСТ 13015.3* дополнительно должны быть приведены марки бетона по морозостойкости и водонепроницаемости (если эти показатели оговорены в заказе на изготовление свай).

________________

* На территории Российской Федерации действует ГОСТ 13015-2003. — Примечание изготовителя базы данных.

Различия сваебойных машин и установок, технические характеристики

По автономности базовых механизмов

Сваебойная техника различаются между собой по разным показателям:

1. Есть различие по базовым механизмам, обеспечивающим забивку свай. Они могут быть разного способа использования:

а) Навесные или сменные – навешиваются на грузоподъемых стрелах машин общестроительного назначения, например, кранов, экскаваторов и т.п. механизмов, имеют от этих машин минимальную энергетическую зависимость, базовая машина их только поднимает и перемещает на сваю, установленную на расчетной точке забивки;

б) Полунавесные – на базовой машине могут сменяться несколько принципиально разных вариантов навесного оборудования. Например, автономный шнековый бур, которым бурили свайные лидерные скважины снимается, и вместо него устанавливается трубный дизельный молот, которым забивают в лидерную скважину готовую железобетонную сваю. Или устанавливают автономный механизм, которым погружают (завинчивают) винтовые сваи и т. п.

в) Полностью зависимые от базовой машины:

— для работы получают от нее электроэнергию;

— на машине смонтирован компрессор для пневматического молота;

— гидравлическая станция, обеспечивающая работу гидравлического молота и т. п.

По виду свайного молота

Дизельные молоты

Молоты сваебойные производятся по ГОСТ Р 51041-97.

Одним из наиболее распространенных видов свайных молотов является дизель-молот.

Это название произошло от принципа работы дизельного двигателя. В этом двигателе топливо, вбрызнутое в рабочую полость, смешивается с воздухом и испаряется. Полость уменьшается в объеме движением вниз рабочего поршня. Воздух с парами топлива сжимается и повышается его температура. Она поднимается до температуры вспышки топлива, которое загорается, и образуются горячие газы. Они толкают поршень вверх и вместе с ним подлетает вверх и ударная часть дизель-молота – его «баба». В верхней точке ее траектории открывается отверстие выпускных клапанов в цилиндре, и давление сгоревших газов сбрасывается в атмосферу. Ударник молота начинает падать вниз. В полость цилиндра впрыскивается следующая порция дизельного топлива и через впускные клапаны засасывается снаружи чистый воздух с кислородом. В горячем цилиндре порция топлива испаряется, а поршень двигается вниз и сжимает пары топлива до температуры вспышки. Пары в смеси с кислородом воздуха вспыхивают и процесс повторяется. В момент вспышки часть энергии горячих газов толкает сваю вниз, а другая часть энергии подбрасывает ударную часть дизель-молота – «бабу» вверх.

Деление дизель-молотов

Дизель молоты в основном делятся на две группы:

1. Трубчатые или трубные. Цилиндр молота устанавливается неподвижно на оголовок сваи, т. е. ее верхнюю часть. В цилиндре под действием газов сгоревшего топлива перемешается вверх-вниз массивный металлический поршень, который еще называют «бабой». Вниз он движется под притяжением Земли, т. е. под собственным весом.

Дизельное топливо – солярка, распыляется в этом молоте ударным способом.

2. Штанговые. Существенные отличия от трубчатых заключается в том, что имеются две направляющие штанги, которые задают соосность в движении поршня и цилиндра. При этом поршень неподвижен, а движется в этой конструкции только цилиндр, который и является ударной частью такого дизель-молота. В трубчатом молоте поршень постоянно находится внутри цилиндра. В штанговом – цилиндр подбрасывается вверх при неподвижном поршне. Он поднимается по штангам в верхнюю точку и начинает падать вниз. В нижней четверти движения цилиндр насаживается на поршень, в него впрыскивается дизельное топливо, которое сжимается и вспыхивает. Горячие газы опять толкают цилиндр вверх и процесс повторяется.

Отличаются от трубчатых более высокой экономичностью, простотой, надежностью, упрощением обслуживания.

Виды забивных свай

В зависимости от используемого материала, выделяют следующие виды забивных свай:

Деревянные – наиболее старинный вид, представляющий собой заостренные стержни круглого или квадратного сечения, изготовленные из древесины твердых пород – дуба, лиственницы, ясеня или бука.Железобетонные – наиболее распространенный в наши дни вид, представленный бетонными армированными стержнями заводского изготовления чаще квадратного сечения со сторонами 150, 200, 300 мм или круглыми стержнями того же диаметра.

Разновидность забивных свай

Фундамент на железобетонных сваях может быть выполнен и с использованием буронабивной технологии, при которой в грунт внедряется пустотелая опалубка в виде трубы из стали, асбестоцемента, железобетона. В последующем, для значительного увеличения прочностных характеристик опор внутрь их монтируется армирующий каркас и выполняется заливка полости бетонной смесью.

Заказать погружение железобетонных свай

Наша компания использует мощный дизель-молот, установленный на автомобильную копровую установку с поворотной платформой, что позволяет погружать 16 свай, длиной до 12 метров с одного места. Таким образом, наша бригада может за один день погрузить до 30 железобетонных свай, что подтверждает высокую эффективность применяемого нами оборудования.

Благодаря профессионализму наших сотрудников и мобильности нашей техники, забивка необходимого количества свай производится в самые короткие сроки. Обращайтесь, мы будем рады Вам помочь в  Контакты либо заполнив форму ниже:

Так же рекомендуем посмотреть:

  1. Свайный фундамент для строений
  2. Свайный фундамент и дома на сваях

 Наша компания занимается забивкой свай – обращайтесь, поможем!

Порядок создания проекта

Последовательность инженерных расчетов в ходе планирования силовой конструкции:

Особенности разработки плана для основания на железобетонных забивных сваях

При проектировании фундамента с использованием железобетонных силовых элементов в ходе расчета грузоподъемности одной сваи учитывают не только сопротивление почвы под опорной площадью основания, но и давление к вертикальным стенкам опоры со стороны грунта.

Формула для определения несущей способности ж/б опоры:

F_d=Y_cr (F_df+F_dr), где

  • Y_cr — коэффициент общих условий работы почвы;
  • F_df – сопротивление слоев почвы под опорной площадью сваи;
  • F_dr – сопротивление грунта к боковым стенками опоры.

F_df=Y_cr×R×A, где

  1. R – расчетное сопротивление грунта на участке,
  2. А – площадь опорной поверхности.

F_dr=U×Y_cr×F_i×H_i, где

  • U — периметр сечения опорного столба;
  • F_i – сопротивление отельных слоев почвы к боковой поверхности сваи;
  • H_i — толщина слоев почвы, которые взаимодействуют со стенкам опоры.

Требования санитарного контроля

Правилами СНиП контролируется необходимый этап срезки экологически чистого плодородного слоя перед разметкой свайного поля. В дальнейшем почва используется для рекультивации сельскохозяйственных земель и озеленения района.

Допускается не снимать плодородные слои, если:

  • его высота менее 10 см;
  • на заторфованных и заболоченных участках;
  • почва с низким плодородием.

В соответствии с требованиями санитарного контроля на участках, где по данным экологических исследований имеются выделения из почвы газа радона, торина или метана, необходимо реализовать мероприятия:

Разновидности свай и способы их забивки


Этапы установки буриъекционной сваи

Сваи, на базе которых возводят фундаменты, считаются самой надежной опорой. Они надежно фиксируют основания частных и многоэтажных зданий в самых различных грунтах. В строительстве применяются сваи, изготовленные из разных материалов, и в грунт их погружают разными способами.

Существует 4 вида забивных свай:

  • железобетонные;
  • металлические;
  • деревянные;
  • буронабивные (буроинъекционные).

Металлические сваи изготавливают как в промышленных, так и в домашних условиях. Этому способствует их простая конструкция (труба, острие, оголовок), а также высокая универсальность металла, который прочнее дерева и технологичнее бетона.

Железобетонные сваи представляют собой арматурный каркас, залитый бетоном. Они могут иметь различную форму (круглую, квадратную, и пр.). Нижний торец опоры сформирован в виде острия, а верхний оформлен так, чтобы перед забиванием на него можно было надеть специальный оголовок из прочной стали, защищающий сваю от разрушения при ударе молота.

Деревянные сваи диаметром до 40 см изготавливают из твердых пород дерева (дуб, кедр и др.). Заглубляемый конец такой опоры оснащают металлическим острием, а верхнюю часть защищают от растрескивания специальным металлическим обручем. Если требуется свайный фундамент особой прочности, применяют «пакеты» – связку из нескольких свай, которые забиваются в грунт как единое целое.

Способы забивки


От способа забивки сваи в грунт зависит скорость закладки фундамента и эффективность использования специальной техники. На практике чаще всего используют ударный метод и метод лидерного бурения.

  • Ударный метод – наиболее распространенная технология забивки опор. Заглубление осуществляется при помощи ударов специальным молотом (копром). Для облегчения этого процесса существуют специальные механизмы и машины, которые имеют разную мощность и другие технические характеристики.
  • Метод лидерного бурения используется для ускорения процесса забивания свай. Применяют его, когда грунт на строительной площадке оказывается слишком плотным. Годится этот метод и при закладке фундамента в мерзлой почве. В местах установки опор предварительно бурят скважины, диаметр которых немного меньше диаметра свай. Глубина скважин при этом должна быть на 0,5 м меньше, чем глубина заглубления опоры. Затем в эти скважины забиваются сваи.

Если заглубление свай ударным способом невозможно (реконструкция старинных зданий, строительные работы в районах с плотной жилой застройкой или рядом с домами, находящимися в аварийном состоянии и пр.), используют менее распространенные способы, например, метод вибрации или вдавливания.

Классификация

Буронабивной фундамент классифицируется в зависимости от технологии изготовления. На глинистых и других плотных грунтах используется методика НПШ (непрерывный полый шнек). Шнек представляет собой полую трубу, закрытую обратным клапаном, который не позволяет изымаемому грунту попадать в нее. К трубе крепится прочная спираль, поднимающая грунт на поверхность наподобие классического бура. При достижении нужной глубины в полость трубы подается под высоким давлением бетон. Он открывает клапан, постепенно заполняя скважину по мере поднимания шнека наверх. Чтобы сделать буронабивную сваю прочнее, в бетон, мощным вибратором, вводится армирующий каркас. После заливки свая оставляется до тех пор, пока раствор не наберет нужную прочность.

Вторая методика – устройство буронабивных свай с обсадной трубой, эта технология применяется на зыбких грунтах. Труба защищает скважины от обрушения при введении в нее армирующей конструкции или избыточного давления на залитый раствор. Для этого бурится скважина по диаметру трубы, которую помещают в нее при помощи вращения, вдавливания или просто устанавливают там. После этого бур извлекается из грунта, в скважину устанавливается арматура так, чтобы образовался около 60 мм. Затем заливается раствор с одновременным уплотнением, а обсадная труба постепенно извлекается из скважины.

Особенности технологии

В строительстве буронабивной фундамент становится все популярнее. Это объясняется преимуществами этой технологии, позволяющей возводить сооружения практически на любых грунтах. К особенностям буронабивных свай относят:

  • Широкая область применения, возможность использования как на плотных, так и на зыбких грунтах (пучинистых или сыпучих почвах, возле водоемов).
  • Быстрое возведение фундамента. Технология с применением буронабивных свай позволяют сделать все работы быстрее, чем заливка ленточного основания или .
  • Построенный с соблюдением всех нормативов, фундамент на буронабивных сваях прослужит не менее 150 лет.
  • Простота конструкции за счет сравнительно небольшого объема земляных работ, достаточно пробурить скважины.
  • Возможность самостоятельного выбора диаметра и высоты опор, типа армирования, в зависимости от свойств грунта и конструктивных особенностей здания.
  • Повышенная несущая способность. Такой фундамент может выдерживать вес многоэтажных, промышленных здания, массивных железобетонных сооружений.

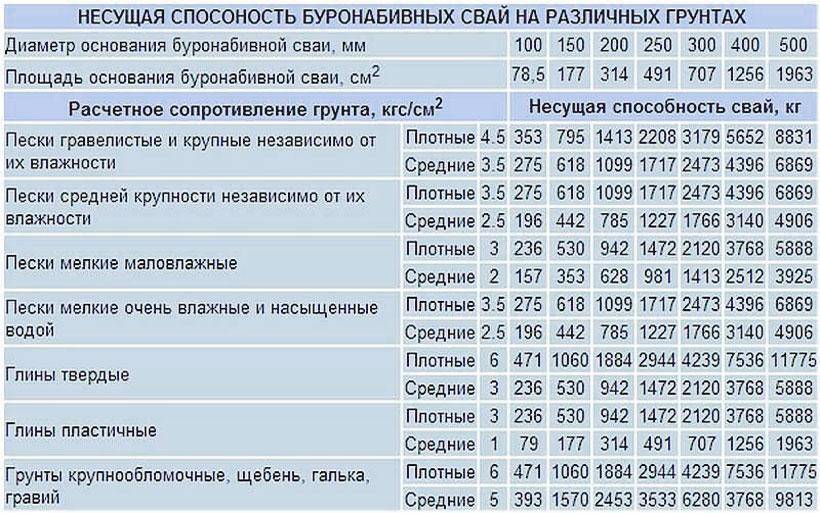

Диаметр сваи подбирается согласно действующим СНиП после геодезических изысканий, учета климатических и геологических особенностей. Непосредственно при проектировании рассчитывается масса здания, количество опор и определяется тип грунта. Информацию о несущей способности буронабивных свай на разных грунтах можно найти в таблице:

Технология буронабивного фундамента имеет недостатки, к которым относят:

  • использование тяжелой техники для бурения, установки обсадных труб, армирования на крупных строительных объектах;
  • относительная сложность технологических процессов;
  • необходимость расчетов.

Стоимость забивки свай

В завершении немного о том, сколько стоит забить сваю и из чего формируется стоимость.

Цена складывается из следующих параметров:

  • грунт. Чем сложнее почва, тем выше будет стоимость. Есть таблица коэффициентов, с помощью которой ведется пересчет грунта. На нее опираются и при формировании цены;
  • место расположения строительства. Чем дальше от места расположения техники, тем дороже;
  • объем работ. Причем, чем больше число свай, тем на большую скидку может претендовать заказчик. Отметим, что цена указывается за метраж свай и их число.

Ориентировочные цены приведены в таблице.

Таким образом, забивка свай является единственным способом устройства свайного железобетонного фундамента.

Принцип работы дизельного сваебоя

Схема работы дизельного сваебоя

Чтобы запустить дизель-молот, нужно поднять и сбросить ударную часть посредством устройства «кошка» в ручном режиме. При падении последнего поршень сдавливает воздух, который, сжимаясь, нагревается и воспламеняет одновременно попадающее в камеру топливо – происходит взрыв.

Волна взрыва разносит элементы молота в разные стороны – вверх и вниз. Как только цилиндр доходит до своего верхнего предела, он начинает вновь падать – цикл повторяется. Далее работа проходит автоматически, пока не прекратится подача горючего.

Важно помнить, что работая на грунтах, имеющих слабую структуру, свая может быстро уходить вниз. Из-за этого часто происходит осечка при запуске дизельного молота

В такой ситуации молот несколько раз сбрасывают вручную, пока он не запустится. В этом же случае наблюдается невысокий подъем цилиндра. Когда свая опустится к плотным грунтам и ее осадка станет меньше, вылет будет выше. Нужно следить, чтобы осадка была не менее 1,5 см при десяти ударах, иначе нужно выключать агрегат.
