Air Box Comfort и другие виды приточных оконных клапанов

Как установить приточный клапан на окно: пошаговый установка

Вентиляционный клапан может быть установить на окно 2-мя способами: с перфорацией и без. Рассмотрим оба вариант.

Последовательность монтажа климатического клапана с перфорацией:

Подготовка инструментов:

  • Электронная дрель;
  • Электролобзик;
  • Ратфиль;
  • Сверла на 5-10 мм;
  • Строительный ножик;
  • Шаблон для разметки контуров клапана;
  • Герметик.
  1. Средством шаблона нанести контур размещения приточного клапана. Маркер необходимо приложить к верхней створке. Для данной работы створку окна лучше снять, так как разметка производится с внешней и с внутренней стороны детали.
  2. По разметке просверлить пара сквозных отверстий 5-миллимитровым сверлом. Данный ряд послужит базой для более большой перфорации.
  3. Приготовленные отверстия рассверлить сверлом в 10 мм. Для удобства размещения клапана отверстия сверлятся с внутренней стороны оконной створки.
  4. Расширение приточного клапана. Между парой последних отверстий электролобзиком вырезать остатки материала. В следствии произведенной работы должна оказаться сквозная щель. Края отверстия отшлифовать ратфилем.
  5. Монтажную планку клапана установить на поверхность наплава створки и закрепить шурупами. Деталь за ранее необходимо обработать герметиком.
  6. В наплавке рамы выполнить фрезировку паза. Положение приточного клапана разметить по шаблону, а после чего вырезать паз с помощью электролобзика и ратфиля.
  7. На внешнею поверхность рамы установить внешнюю часть климатического клапана с козырьком. Фиксация детали происходит шурупами, уплотнение – герметиком.
  8. Собрать створку и установить ее на место – на петли рамы.
  9. Проверить положение отверстий в створке и наплаве рамы.
  10. Зафиксировать внутреннюю часть клапана на монтажную планку. В качестве крепежных частей использовать клипсы и защелки.
  11. Отрегулировать работу клапана.

Разглядим, как установить на пластиковое окно приточный клапан, не прибегая к перфорации:

Для монтажных работ приготовить:

  • Обычная отвертка-крестовина;
  • Канцелярский ножик;
  • Маркер и линейка.

Открыть оконную створку и убрать часть уплотнителя, который герметизирует щель между створкой и рамой. Ветхая прокладка срезается ножиком с наплава рамы. На освободившееся место приклеить необыкновенную прокладку, которая поставляется в наборе с приточным клапаном.

Броский установка клапана:

  • В пазы от уплотнителя установить три заглушки «юбкой» вниз;
  • Зафиксировать клапан на наплыве створки – устройство крепится сверху по направлению кронштейнами к окну;
  • Закрепить клапан шурупами, пропущенными через крепления;
  • В паз между кронштейнами установить уплотнитель.
  • В данном случае щель между уплотнителем и клапаном на раме работает как канал вентиляции.

Достоинства систем и особенности клапанов

Сегодня, специально для установки на пластиковые окна, промышленность выпускает приточные клапана серии «Air-Box», которые имеют повышенную шумозащиту и полностью устраняют негативные последствия установки пластиковых окон:

  1. Клапанные системы имеют современный дизайн, надежную конструкцию и небольшие габариты.
  2. Устройства «Air-Box» позволяют осуществлять регулировку объема притока свежего воздуха жителями квартиры.
  3. Монтаж клапанов может осуществляться как с фрезеровкой оконного профиля, так и без нее.
  4. Характеристики клапанных систем приточной вентиляции полностью соответствуют регламенту организации воздухообмена в квартирах многоэтажных зданий и строительным нормам и правилам, введенным в действие в 2003 году – «Отопление, вентиляция и кондиционирование».

В настоящее время, на российском рынке вентиляционных систем, наибольшее распространение получили три вида изделий «Air-Box» – «Standart», «Comfort» и «Comfort-S». Все они позволяют повысить комфортность проживания, устраняют недостатки пластиковых окон и способствуют формированию оптимального микроклимата и создания более экологичной среды обитания.

Они отличаются производительностью, способом и местом установки. Модели «Air-Box Comfort» предназначены для установки в центральной части верхней оконной фрамуги.

Принцип работы всех трех модификаций клапанов одинаков и не требует сложных работ по переоборудованию оконных систем:

  1. На месте демонтированных элементов стандартных уплотняющих элементов оконной конструкции, устанавливается корпус клапана, выполняющий функцию уплотнителя.
  2. Уличный воздух через каналы клапана, естественным путем попадает внутрь помещения.
  3. Для регулировки притока воздуха служит заслонка, которая специальной ручкой в большей или меньшей степени перекрывает рабочее сечение воздушного канала.

Рассмотрим более подробно конструктивные особенности каждой модели и специфику их монтажа и эксплуатации.

«AirBox-Standart»

Имеет наименьшую производительность и предназначен для установки на окна, в помещении где не требуется высокая эффективность вентиляции. Он достаточно просто встраивается на место демонтированных уплотнителей и обеспечивает саморегулирование поступления воздушного потока с улицы.

Клапанный механизм состоит из двух отдельных частей, каждая из которых рассчитана на определённую величину давления. При увеличении ее уровня свыше предусмотренного, клапанная заслонка автоматически зарывается.

Однако, большинство изделий адаптированы для монтажа на поливинилхлоридный профиль «REHAU» или «KBE».

Клапан «Air-Box Comfort» может быть установлен в двух вариантах:

  1. С фрезеровкой (высверливанием) оконного профиля, при которой не требуется наращение целостности уплотнителя.
  2. «Безфрезеровочный» вариант монтажа аналогичен установке клапанной системы «Standart».

В первом варианте, в оконном профиле фрезеруется сквозное отверстие размерами 160,010,0 миллиметров, которое играет роль воздушного канала и вдвое увеличивает производительность вентиляционной системы.

Однако по отзывам пользователей, обычная установка (без фрезерования отверстия) вполне обеспечивает нужный уровень воздухообмена в жилом помещении.

«Air-Box Comfort-S»

Предназначен для установки на глухие окна, не имеющие открывающихся створок или фрамуг. Для его работы требуется наличие сквозных отверстий в оконном профиле.

Регулировка производительности производится путем перекрытия заслонкой поперечного сечения воздушного канала.

Выполнить установку устройств «Comfort-S» своими руками достаточно затруднительно, поэтому эти изделия или устанавливаются в заводских условиях, при изготовлении окон, или их монтаж осуществляется силами специализированных организаций.

Прежде, чем остановить свой выбор на  этой модификации, следует знать некоторые особенности ее монтажа и эксплуатации:

  1. При сверлении и фрезеровании поливинилхлоридного профиля, ослабляется прочность и жёсткость всей оконной конструкции.
  2. При фрезеровке нарушается герметичность камеры профиля, что может привести к коррозии и ослаблению армирования.
  3. При остановке моделей «Comfort-S» для защиты отверстий, выходящих наружу, имеется возможность установки дополнительного защитного козырька, который предотвращает попадание осадков внутрь высверленных отверстий.

Принцип действия приточного клапана

Внешне он выглядит, как небольшая горизонтальная планка, монтируемая в верхнюю часть створки. Чтобы понимать, как функционирует приспособление, необходимо узнать механизм его работы. Изделие состоит из:

  • внешней части;
  • телескопического канала;
  • внутренней части.

Часть, которая забирает воздух, располагается на наружной стороне оконной рамы. Над ней всегда размещают защитный козырек, прикрывающий клапан от непогоды. Вентиляционный канал пролегает через раму и встраивается в корпус окна. Регулировочная часть располагается внутри помещений, она комплектуется форсункой с механизмом регулировки пропускной способности.

Суть работы клапана заключается в засасывании воздушных масс внутрь помещения, а также выпуске теплого воздуха из квартиры через вытяжные вентиляционные каналы. Сама циркуляция происходит из-за различия давления между двумя средами. Клапан будет работать самостоятельно, при наличии температурных показателей за окном не выше +5 градусов, поэтому летом его эксплуатация возможна при условии принудительной вытяжки.

Проблемы вентиляции помещений последних этажей.

Очень во многих домах жильцы сталкиваются с не работающей вентиляцией на последних, а иногда и предпоследних этажах. Почему это происходит? Причины? Физика процесса? Как узнать будет ли работать клапан в вашем случае? Ответы на эти и другие полезные вопросы найдёте на странице вентиляция окон. В многоэтажных домах построенных после 2000 года, такая проблема последних этажей встречается значительно реже. В офисных зданиях, бизнес центрах, промышленных помещениях реконструированных под жилые и офисные помещения — непредсказуемо, всё зависит от выполненных работ по устройству вентиляции и от расположения помещений внутри здания. Но в любом случае начинать поиск решения проблемы следует с установки оконного клапана. А учитывая стоимость, простоту установки и обратимость выполненных работ с клапана Air-Box Comfort.

Виды вентиляционных клапанов, устанавливаемых на окна

Приточный оконный вентиляционный клапан AIR-FLOW

На сегодняшний день рынок строительных материалов готов предложить конечному покупателю несколько видов подобных устройств, отличающихся объемами пропускаемого воздуха и удобством эксплуатации.

Перечислим такие устройства:

Фальцевые клапана

Получили наибольшее распространение в силу своей невысокой стоимости. Их простая конструкция за счет разницы давлений подразумевает подачу воздуха с улицы внутрь помещения через небольшого размера притворы.

Малоразмерность притворов благоприятно сказывается на шумоизоляции – она остается на высоком уровне, однако недостаточная пропускная способность клапана не дает в полной мере насытить помещение свежим воздухом. Фальцевые решения добавляются к окнам и не требуют их демонтажа.

К преимуществам таких моделей клапанов для проветривания относятся:

  1. Возможность установки без демонтажа стеклопакета.
  2. Доступная цена.
  3. Простота монтажа.
  4. Допускается автоматизация.
  5. Часто оснащены датчиками влажности.

Климатические клапаны для проветривания хорошо сохраняют теплоизоляционные характеристики профилей и стеклопакетов.

Щелевые клапана

Обладают средней пропускной способностью, так как их исполнение предусматривает немного большие отверстия для поступления воздуха. Устанавливаются в верхней части створки окна без необходимости его демонтажа.

Стандартная ширина такого устройства – 17-40 см, высота – 12-16 см. Представлен универсальным блоком либо двумя блоками, наружным и внутренним. Пропускная способность хорошая, стоит недорого.

Преимущества таких видов приточных клапанов на пластиковых окнах:

  1. Допустим монтаж без снятия стеклопакета.
  2. Сохраняет тепло- и звукоизоляционные характеристики окна.
  3. Хорошая пропускная способность (около 20 куб.м/ч).

Для монтажа щелевых вентиляционных клапанов для проветривания с двумя блоками потребуется фрезеровка блока. Однако дешевые модели этого недостатка лишены.

Накладные клапана

В их конструкции заложен наибольший запас пропускания воздушной среды. Одновременно с таким несомненным плюсом в системе присутствует существенный изъян: ее наличие должно учитываться при снятии размеров под установку окна. Другими словами на уже смонтированное пластиковое окно накладной вентиляционный клапан закрепить не получится.

Это особые ручки на ПВХ окна, заменяющие обычную. На эстетизм конструкции они не влияют, но повышают эффективность.

Особенности:

  1. Необходима подгонка под створки и рамы, поэтому чаще монтируются на новые окна.
  2. Основная сфера применения – нежилые помещения. Это склады, торговые площади, заводы, офисы.
  3. За счет фильтра защищают помещение от пыли.
  4. Шумоизоляционные параметры недостаточно эффективны.
  5. Хорошая пропускная способность (до 100 куб.м/ч).
  6. Возможность монтажа в глухих и открываемых окнах.

Минус – установка возможна только до монтажа стеклопакета. В быту встречаются редко.

Ручные и автоматические

Ручные – самый дешевый вариант оконных клапанов для вентиляции. Управление производится вручную при помощи элемента, расположенного на корпусе. Микроклимат комнаты при регулировке интенсивности воздушных потоков не учитывается.

В автоматических присутствует встроенный датчик, задача которого – определение влажности. Исходя из ее значения, устройство регулирует интенсивность потока.

Возможны несколько положений ручки регулятора:

  1. В центре. Воздух будет поступать по всем направлениям.
  2. Вниз. Поступление масс возможно только в нижнем направлении.
  3. Вверх. Приточный воздух всасывается только вверху.
  4. Закрыто. Воздушные потоки в помещение не поступают.

Самостоятельная установка

При наличии определенных слесарных навыков и минимального набора инструментов (электродрель, сверла, отвертки, плоскогубцы), сделать это несложно.

Последовательность установки следующая:

  1. Наиболее просто установить изделие категории «Standart», производя последовательно следующие операции:
    • Подобрать на оконном переплете подходящее, свободное от фурнитуры место.
    • Закрепить изделие на раме при помощи входящих в продажный комплект саморезов.
    • Заменить типовые оконные уплотнители более узкими, входящими в комплект приобретенного изделия.
    • Проверить свободное (без заеданий) открывание-закрывание заслонки.
  2. Установка клапана «Comfort» без фрезерования рамы не отличается от ранее рассмотренного варианта. При монтаже устройства с фрезерованием, последовательность операций следующая:
    • В верхней части оконного переплета выбирается место для установки устройства.
    • Удаляют стандартный уплотнитель на окне на длине 350,0 миллиметров.
    • Согласно монтажной инструкции сверлятся (фрезеруются) отверстия.
    • Удаляют защитную пленку с уплотняющих элементов клапана.
    • Устанавливают устройство на место, используя для крепления пластиковые дюбеля, заведенные в оконный профиль и саморезы.
  3. Установка клапана «Comfort-S» проводится аналогично, только место установки можно выбрать произвольно.

Обзор моделей

AIR-BOX

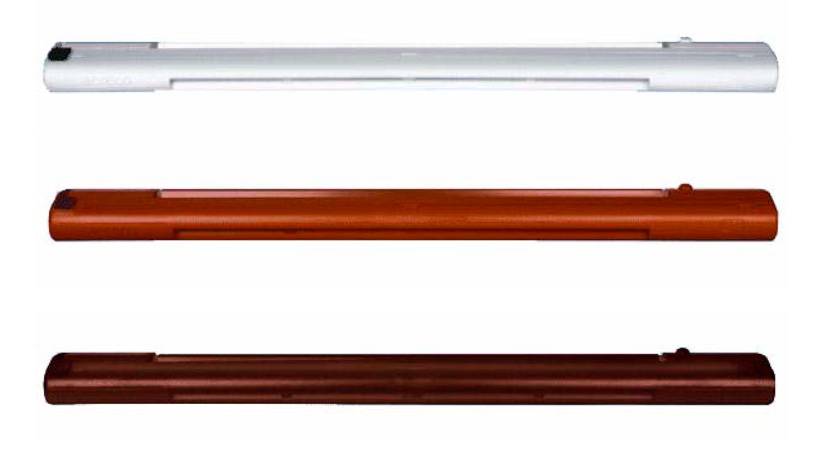

Российский производитель делает клапаны из ПВХ, почти все модели имеют ручное управление. Продукция делится на серии: Стандарт, Комфорт и Комфорт плюс. Первую разновидность монтируют без фрезеровки, две последние включают разные варианты.

AERECO

Французская компания представляет продукцию с повышенной защитой от внешних шумов. Есть модели разных конфигураций, врезные и накладные.

Внешние и внутренние накладки выпускают разного цвета, делают под дерево, камень.

VENTAIR

Польские изготовители уделяют внимание безупречному качеству по приемлемой стоимости. Автоматическое регулирование исключает неприятности с излишним поступлением воздуха, повышает комфорт использования приборов

Общепринятая классификация систем вентиляции:

По способу перемещения воздуха системы вентиляции делят на системы с естественным и искусственным побуждением движения воздуха. В системах с естественным побуждением воздух поступает и удаляется из помещений за счет гравитационных сил, возникающих вследствие разности температур воздуха снаружи и внутри обслуживаемого помещений, от разности давлений «воздушного столба» между нижним уровнем (помещением) и верхним уровнем (вытяжным устройством, установленным на кровле здания), ветрового давления. В системах с искусственным (механическим) побуждением воздух перемещается с помощью механических вентиляторов. По назначению системы вентиляции подразделяют на приточные и вытяжные. Приточные системы служат для подачи в помещения наружного воздуха, обрабатываемого в зависимости от параметров наружного и внутреннего воздуха, если это экономически целесообразно или если вредные вещества, содержащиеся в приточном воздухе, относятся к 1и 2 классу опасности. Вытяжные системы позволяют удалить из помещений загрязненный воздух. По способу организации подачи и удаления воздуха системы вентиляции делят на общеобменные и местные. При общеобменной вентиляции приточный воздух подается непосредственно в помещение с постоянным пребыванием людей, а удаляется загрязненный воздух из зон помещения с наибольшей концентрацией вредных выделений. Местные приточные системы позволяют подать воздух в определенные зоны помещения, фиксированные рабочие места, а местные вытяжные системы удалить загрязненный воздух непосредственно от источника вредных выделений.

Оконный приточный клапан Air-Box Comfort.

Стоимость с установкой 1000 рублей.

Приточный клапан Air-Box Comfort имеет два варианта установки- с фрезеровкой профиля окна и без фрезеровки. Несомненным преимуществом установки клапана Air-Box Comfort без фрезеровки является быстрота монтажа. Для того чтоб установить клапан на Ваше пластиковое окно специалисту понадобится менее 10 минут. Установка клапана с фрезеровкой профиля производится специалистом при помощи специального оборудования и требует больше времени. После установки любым из способов клапан практически не заметен на створке и не портит эстетику окна. Несмотря на небольшой размер, клапан имеет хорошую пропускную способность: до 31м3 воздуха в час при монтаже без фрезеровки и до 42м3 при монтаже с фрезеровкой (при 10 Па). Тем самым снижает вероятность выпадения конденсата на окнах и появления плесени на откосах.

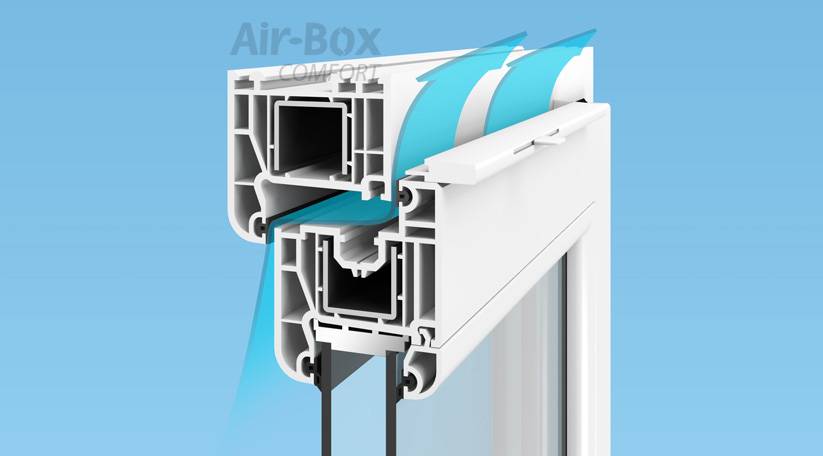

Принцип работы приточного клапана Air-Box Comfort.

Уличный свежий воздух поступает в канал между рамой и створкой окна в местах замены фрагментов штатных уплотнителей на специальные. Далее через клапан воздух попадает в помещение, смешиваясь с восходящим тёплым воздухом от батареи отопления, расположенной под окном. А отработанный воздух удаляется из помещения через вытяжные каналы в санузле и кухне. Таким образом создаётся постоянный естественный воздухообмен, не создающий неудобств людям, проживающим в квартире.

Режимы работы клапана Air-Box Comfort.

Плавное регулирование интенсивности проветривания осуществляется с помощью перемещения ручки регулятора на клапане. Для полного закрытия клапана переведите ручку регулятора влево до ощутимого упора. Крайнее левое положение ручки регулятора является технологическим и используется только для обслуживания клапана. Чтоб не повредить клапан не рекомендуется разбирать его и прилагать избыточное усилие при регулировке режимов работы.

Обслуживание клапана Air-Box Comfort.

При загрязнении клапана необходимо открыть створку и перевести ручку регулятора в крайнее левое положение. Затем протереть заслонку и корпус клапана тканью, смоченной в мыльном растворе. Далее перевести ручку регулятора в среднее положение и закрыть створку.

Преимущества клапана Air-Box Comfort.

  • Возможность установки с фрезеровкой профиля окна и без фрезеровки.
  • Скорость установки специалистом (вариант монтажа без фрезеровки) менее 10 минут.
  • Возможность самостоятельной регулировки интенсивности проветривания.
  • Возможность полностью перекрыть клапан в случае необходимости.
  • Нет необходимости в регулировке, достаточно очищать от пыли один раз в год.
  • Поток воздуха направлен вертикально – не вызывает сквозняков.
  • Не мешает установке москитных сеток.

Правила монтажа

Монтаж приточных клапанов серии Air Box выполняется двумя основными способами: без фрезеровки, когда просто меняется стандартный уплотнитель, и с ней. Первый вариант актуален для монтажа моделей Standart и Comfort, второй – для моделей Comfort и Comfort S.


Относительные размеры приточного клапана Air Box

Первый вариант установки достаточно простой и обычно проводится крайне быстро. Проблема лишь в том, что из-за такого способа монтажа пострадает производительность клапана. Второй вариант лучше в плане потенциальной производительности, однако и его проведение несколько более сложное.

С фрезеровкой

Для проведения данных работ заранее заручитесь канцелярским ножом и отверткой. Если канцелярского ножа нет – подойдет любой, но главное, чтобы он был как можно острее.

Этапы установки:

  1. Находим расположение монтируемого клапана на створке.
  2. Прикладываем к этому месту клапана и размечаем длину на уплотнителе.
  3. Теперь нужно отрезать размеченный сегмент уплотнителя.
  4. На появившейся место монтируем уплотнитель, который идет в комплекте с устройством (делаем монтаж отрезка в 250 миллиметров).
  5. Снимаем с устройства защитную пленку.
  6. Монтируем устройство на створку и закрепляем его с помощью саморезов.
  7. Закрываем окно, на котором производили установку, и делаем разметку размеров клапана на раме, чтобы в будущем знать, где нужно будет срезать с нее уплотнитель.
  8. Теперь отрезаем отмеченный участок с рамы.
  9. Монтируем на появившееся место уплотнительный материал из набора с клапаном.

Виды

Устройства для создания вентиляции различаются по материалу, используемому при производстве. Они бывают пластиковыми и металлическими.

Регулировка

По способу регулировки приспособления делят на автоматические и механические.

Механические (ручные) клапана оснащены веревкой, соединенной с рычагом заслонки, иначе устройство, размещенное на высоте около двух метров, не достать. Оптимальные параметры выставляются методом проб, вы сами решаете, какое количество воздуха пустить в помещение.

Могут быть механическими и автоматическими

Автоматическая конструкция осуществляет регулировку по уровню давления и влажности. Она не требует присутствия человека и в нужный момент увеличивает или уменьшает входной канал. При сильном ветре специальная шторка уменьшает количество входящего воздуха.

Контроль уровня влажности возложен на гигроскопичный датчик. Он изготовлен из нейлоновых лент, которые расширяются и сжимаются при изменении степени влажности. Автоматический клапан удобный и практичный вариант для квартиры или офиса.

Рейтинг лучших моделей для обеспечения качественной вентиляции

10КП Эра D100

Экономный вариант российского производителя. Конструкция легко устанавливается на окно, при этом используется минимальный набор инструментов. В комплекте присутствует качественный фильтр и шумоизолирующий элемент. Конструкция клапана позволяет осуществлять контроль интенсивности притока воздуха.

Средняя стоимость – 780 рублей.

10КП Эра D100

Достоинства

  • Эффективность;
  • Не образует конденсата;
  • Фильтр предотвращает проникновение пыли и насекомых;
  • Удобный монтаж;
  • Простая регулировка;
  • Качественный воздухообмен.

class=’s-article__points-list’>

ДомВент Norvind City

Устройство с внутристенным монтажом, которое поможет организовать правильную вентиляцию помещения. Производительность – 30 м3/час. Для установки не потребуется сверление стены. Крепление осуществляется к нижней части подоконника, после чего запенивается для обеспечения лучшей герметизации. Используемый фильтр – G3. Рекомендуемая температура эксплуатации -40…+80 градусов. Масса прибора составляет 1250 грамм. Производитель распространяет гарантию на продукт в 5 лет.

ДомВент Norvind City

Достоинства

  • Качественный фильтр;
  • Не ухудшает звукоизоляционные свойства;
  • Нет потери тепла;
  • Хорошая производительность;
  • Установка без сверления.

class=’s-article__points-list’>

Ventec VT 601

Отличный бюджетный вариант польского производителя, который прослужит свыше 7 лет. Производительность конструкции – 25­ м3 в час. Рекомендуется использовать клапан в местах с небольшим шумом. Особенность изделия – после притока воздух направляется в потолок, что исключает возникновение сквозняка. На козырьке устанавливается специальная сетка, которая предотвращает проникновение насекомых.

Средняя стоимость – 670 рублей.

Ventec VT 601

Достоинства

  • Низкая цена;
  • Стабильный приток воздуха;
  • Универсальная длина клапана;
  • Сетка на козырьке;
  • Три створки регулирования;
  • Поступающий воздух не создает сквозняк.

class=’s-article__points-list’>

Конструкция и механизм работы приточного клапана

Хорошо обустроить вентиляцию окна может быть только имея полное представление о механизме работе приточного клапана.

При монтаже клапана удаляется часть резинового уплотнителя на раме окна и створке. На это место устанавливается наименее толстое особенное уплотнение. Вкупе с новым уплотнителем на створку окна устанавливается и приточный клапан – основной элемент пассивной вентиляции.

Воздушное место с улицы засасывается внутрь помещения, а теплый воздушное место через вытяжные ветканалы выталкивается наружу. Циркуляция воздуха получается благодаря различию давлений. Естественный воздухообмен действует, в случае если температура среды на улице не выше +5°С. В горячую погоду вентиляция работает при принудительной вытяжке.

Оконный клапан приточной вентиляции складывается из последующих узлов:

  1. Наружняя часть – «воздухозаборник», устанавливается с внешней стороны рамы. Непременное условие – наличие козырька над воздухопоглотителем, который мешает попаданию в клапан дождика, снега и т.д.
  2. Телескопический канал – проходит через раму. Элемент фрезеруется в пластмассовый корпус окна и фиксируется гильзой.
  3. Внутренняя часть, устанавливаемая изнутри помещения. Более непростой узел, который оснащается выпускной форсункой, легким фильтром и механизмом регулировки пропускной свойстве.

Главные условия для работы приточного клапана:

  • Исправная вытяжная вентиляция в квартире;
  • Температура среды по ту сторону окна от +5°С;
  • Свободный воздухообмен между помещениями в квартире – щели под межкомнатными дверьми не меньше 2-х см;
  • Герметичная входная дверь.

Совет. Работу вытяжной вентиляции квартиры может быть проверить без помощи других. Дверь в помещение отлично закрыть и открыть окно в комнате, очень отдаленной от канала вентиляции. К решетке приложить лист бумаги. Если он не падает и удерживается потоком воздуха, то с вытяжкой все в порядке

Принцип действия клапана Аэрэко

В 1983 году в Париже фирма Аэрэко создала уникальную влагочувствительную систему вентиляции – автоматический клапан, разработанный для регулирования потока уличного воздуха в зависимости от степени влажности внутри комнаты.

Благодаря оконному приточному клапану Аэрэко, нет необходимости постоянно проветривать помещение с помощью микропроветривания, сохраняя при этом тепло и шумозащитные свойства. Кроме этого, при большом скоплении людей датчик активно работает, а если в помещении никто не находится, то клапаны закрываются. Таким образом, эти клапаны дают столько холодного и сухого воздуха, сколько необходимо.

Cхема функционирования оконного клапана Aereco

Приготовление еды, выдыхаемый нами углекислый газ повышает влажность в комнате, что является отличным условием для болезнетворной микрофлоры.

Постоянное поступление свежего воздуха создает комфортные условия для проживания в комнате и предотвращает заболевание дыхательных путей, кислородное голодание.

Также эффективное регулирование влажности воздуха предотвращает возникновение плесени на откосах окон и стенах, защищает от конденсации.

Сам оконный клапан Аэрэко являет собой небольшую накладку. Она имеет красивый внешний вид, не занимает много места и прекрасно вписывается в любой интерьер. В зависимости от вида вентиляционный клапан Аэрэко имеет несколько цветов белый, серый, бук и тик.

Цветовые решения гигрорегулируемого приточного устройства ЕММ

Приточный заслон легкий в обслуживании. Достаточно несколько раз в год удалять пыль с помощью пылесоса с мягкой насадкой.

Клапан Аэрэко установить довольно просто. Монтаж по времени занимает 45-60 минут. Монтируется приточный заслон в створку окна над стеклом или в стену, а снаружи ставится козырек с контролем потока воздуха с решеткой, защищающей от пыли и насекомых.

Установка проточного клапана Аэрэко происходит сразу на заводе при изготовлении окон, а также на уже смонтированные окна без их демонтирования и замены стеклопакетов.

Работа датчика вентиляционного клапана базируется на принципе физического закона теплового расширения твёрдых материалов: расширение при повышении влажности, сужение при уменьшении.

Клапан состоит из 8 или 16 полиамидных влагочувствительных пластин. Они, реагируя на заданную степень влажности, влияют на механизм открытия и закрытия заслона без использования электропитания.

С увеличением в комнате влажного воздуха влагочувствительная лента в приточном клапане Аэрэко удлиняется. Заслонка открывается, впуская сухой воздух с улицы и вытесняя углекислый газ через кухонное вытяжное отверстие или санузла, которое не должно быть перекрыто. Чем больше степень влажности внутри комнаты, тем больше открываются заслонки.

Вентиляционный клапан Аэрэко не подвергается воздушному потоку с улицы, поэтому точно показывает степень влажность в комнате.

Когда влажность воздуха снижается, клапан автоматически закрывается. Во время сильного ветра или непогоды можно вручную переключать режимы клапана.

Оборудованная подобным заслоном вытяжная вентиляция создает режим автоматического поддержания качественного воздуха в квартире.

Приточные устройства Аэрэко производятся в нескольких вариантах.

Клапан ЕММ – это классическое устройство. Оно идеально подходит для небольших помещений. Имеет тонкий корпус. Воздух с улицы проникает в комнату вертикально или наклонно в зависимости от положения окна.

Клапан ЕНА2 выполнен в стильном дизайне, и имеет более высокую степень защищенность от наружного шума. Воздушный поток этого клапана направлен в потолок, благодаря этому нагревается поступающий воздух, что придает максимальный комфорт жильцам квартиры. На фото ниже, устройство сверху снабжено акустической проставкой.

Иногда по некоторым причинам нет возможности установить приточный клапан Аэрэко в окно, поэтому создано альтернативное устройство – систему EHT, которая крепится к стене. Она имеет красивый внешний вид и легко устанавливается в стене с помощью специальной фрезы. Клапан обеспечивает эффективную защиту от внешнего шума.

«Air-Box Comfort-S»

Предназначен для установки на глухие окна, не имеющие открывающихся створок или фрамуг. Для его работы требуется наличие сквозных отверстий в оконном профиле.

Регулировка производительности производится путем перекрытия заслонкой поперечного сечения воздушного канала.

Выполнить установку устройств «Comfort-S» своими руками достаточно затруднительно, поэтому эти изделия или устанавливаются в заводских условиях, при изготовлении окон, или их монтаж осуществляется силами специализированных организаций.

Прежде, чем остановить свой выбор на вентиляционном клапане этой модификации, следует знать некоторые особенности ее монтажа и эксплуатации:

  1. При сверлении и фрезеровании поливинилхлоридного профиля, ослабляется прочность и жёсткость всей оконной конструкции.
  2. При фрезеровке нарушается герметичность камеры профиля, что может привести к коррозии и ослаблению армирования.
  3. При остановке моделей «Comfort-S» для защиты отверстий, выходящих наружу, имеется возможность установки дополнительного защитного козырька, который предотвращает попадание осадков внутрь высверленных отверстий.

Установка клапана.

Клапан Air-Box Standart устанавливается в фальц оконной или дверной рамы. Вверху по class=»aligncenter» width=»640″ height=»480″ створки он прикручивается саморезами. Напротив него, на створке вырезается уплотнение и заменяется на прилагаемое в комплекте. В низу рамы, на вертикальных сторонах, в 10-15см от углов, справа и слева, также вырезаются уплотнения в раме и заменяются на прилагаемые. Вообще-то устанавливать прилагаемые в комплекте уплотнения не обязательно, они исполняют больше декоративную функцию, но на один миллиметр уменьшают вентиляционную щель, что снизит воздухоприток. Воздух с улицы попадает в межфальцевое пространство окна(пространство между рамой и створкой) поднимается вверх и выходит в помещение через клапан.

Принцип действия приточного клапана

По сути, приточный клапан – это щель с заслонками в оконной конструкции. Проветриватель является частью естественного воздухообмена.

Устройство работает за счет разницы между давлениями внутри и снаружи помещения. Для эффективного функционирования «приточника» нужна действующая вытяжная вентиляция.

В жаркое время года, для обеспечения циркуляции воздушного потока, понадобится включить принудительную вентиляцию. Вытяжка ускорит приток свежего воздуха

Стандартная комплектация вентиляционного клапана для пластиковых окон:

  1. Воздухозаборник – наружная часть устройства, монтируемая с внешней стороны рамы. Впускной блок имеет решетку против насекомых и козырек, препятствующий попаданию снега и дождя.
  2. Сквозная щель – телескопический канал, через который проходит воздушный поток. Элемент врезается в оконную раму.
  3. Внутренняя часть – устанавливается изнутри помещения. Выпускной блок комплектуется форсункой, клапаном регулировки пропускной способности и фильтром.

Уличный воздух поступает в воздухозаборное отверстие, перемещается по телескопическому каналу и выходит через форсунки. Далее под действием конвективного потока от радиатора отопления воздух устремляется к потолку и прогревается.

Нагретый воздух опускается в жилую зону на некотором расстоянии от окна, поддерживая комфортный температурный режим внутри помещения

Вообще по строительным правилам установка пластиковых окон в домах, не оснащенных механической вентиляцией, должна сопровождаться модернизацией вентиляции. Например, установкой стенового приточного клапана, с особенностями которой рекомендуем ознакомиться.

Зачем нужна установка клапана приточной вентиляции Aereco?

В годы Советского союза в домах устанавливались деревянные окна. Щели между ними создавали естественную вентиляцию помещений и жильцы квартир (сотрудники офисов) не страдали от духоты, чаще окна заклеивали, чтобы не дуло.

После того как деревянные окна стали заменять на пластиковые, возникла проблема: исчез естественный приток воздуха в помещение. Пластиковые окна герметичны, из них не дует. Для того, что бы помещение проветрить необходимо окна постоянно открывать. А сделать это не всегда возможно, например:

  • на полу играет маленький ребенок (мама боится сквозняка и все окна закрывает)
  • одному человеку холодно, второму жарко.

Но в любом случае проветривать помещение надо. При плохо работающей вентиляции на окнах образуется плесень, люди страдают от духоты, на стеклах появляется конденсат.

Частично справится с проблемой плохой вентиляции поможет клапан приточной вентиляции Aereco.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
