Технология устройства фундамента УШП

Чем утеплять?

Рассмотрим основные материалы, применяемые при сооружении УШП. Начнём с теплоизоляции. Толщина её слоя, как правило, 200-300 мм. Точнее, 100 мм под рёбрами плиты (их устраивают под несущими стенами) и 200-300 мм (в зависимости от высоты рёбер) под её подошвой. Плюс 50 мм – под отмосткой. В качестве утеплителя применяют в основном плиты из экструдированного пенополистирола (ЭППС, XPS).
Этот материал оптимален для подземных конструкций. Среди его достоинств:
  ■ Высокая прочность на сжатие – от 250 до 500 кПа при 10% линейной деформации (в зависимости от марки изделия). Высокопрочные плиты без проблем выдерживают нагрузку даже от тяжёлого здания (порядка 10 тонн/м2)

  ■ Коэффициент водопоглощения – всего 0,3-0,4% по объёму. То есть материалу не грозит намокание из-за грунтовых или поверхностных вод.
  ■ Низкий коэффициент теплопроводности – 0,032-0,034 Вт/(м•°С). Иными словами, пенополистирол очень хорошо сберегает тепло.
  ■ Плиты не подвержены гниению и воздействию микроорганизмов.
  ■ Заявляемый производителем срок службы в грунте – не менее 50 лет.

Александр Керник, руководитель группы тех.поддержки продаж «УРСА Евразия»:«Для чего нужно утеплять плиту фундамента и отмостку? Во-первых, для защиты подземной конструкции от морозного пучения грунта. Грунт не должен замерзать, расширяться и сдвигать фундамент. Благодаря утеплителю мы сохраняем геотермальное тепло в грунте под плитой и отмосткой. Во-вторых, утеплитель препятствует передаче тепла от системы тёплого пола в грунт. Всё тепло устремляется вверх, в помещения дома. Тем самым мы экономим на отоплении. Третий момент конструктивный: в УШП для усиления предусматривают железобетонные рёбра под несущими стенами здания. Пространство под плитой между рёбрами не должно быть пустым, поэтому его также заполняют утеплителем, но обычно меньшей марки (с прочностью на сжатие не 500 кПа, а 250 кПа) – для снижения затрат на УШП»

Конструкция утеплённой плиты

В отличие от обычной монолитной плиты, фундамент УШП имеет ряд конструкционных особенностей, обеспечивающих ей выдающиеся показатели устойчивости и теплосбережения. Другой характерной чертой шведской плиты считается использование материалов премиального качества. Это подразумевает значительные финансовые вложения, однако результат определённо того стоит: при сроке эксплуатации свыше 50–70 лет застройщик получает готовый пол с практически глухим утеплением и возможность основать многоэтажное здание даже на очень слабых и пучинистых грунтах с высоким УГВ.

Утепление шведской плиты выполняется специальным сортаментом изделий из экструзионного пенополистирола. Поскольку даже при относительно небольшой толщине плита может иметь значительный собственный вес и выдерживать массу постройки до 2–3 этажей, материал утепления должен обладать высокой устойчивостью к деформациям при сжатии — от 200 кПа. Более дешёвый ПСБ не может похвастать достаточно высокими показателями прочности.

Устранение проявлений морозного пучения под фундаментом достигается непрерывным поясом утепления по периметру фундамента и устройством отмостки, отводящей воду. Утепление под отмосткой обычно составляет 50–70 мм, при теплопроводности изоляционных материалов не выше 0,035 Вт/м*К. При тех же показателях толщина слоя утепления самой плиты может достигать 200–250 мм. Максимальное значение деформации качественного утеплителя под полной нагрузкой при такой толщине составляет порядка 10–15 мм.

Другая особенность УШП — повышенная прочность и пространственная жёсткость, что достигается за счёт специальной конфигурации нижней части фундамента. По периметру и под несущими стенами плита имеет выступающие рёбра, равномерно распределяющие нагрузку по всей площади опоры и придающие ей очень высокую жёсткость. Даже при строительстве двухэтажного каменного дома сила давления на грунт редко превышает 0,6–0,8 кгс/см2, соответственно здание будет устойчиво стоять даже на насыщенной влагой супеси, торфяном грунте и пластичной глине.

Ввиду описанных выше особенностей основная задача при сооружении УШП сводится к тому, чтобы плита не испытывала деформаций под весом строительных конструкций. В общей практике высота рёбер жёсткости составляет от 2 до 5 значений толщины плиты. При этом если пролёт между рёбрами превышает 50–70 значений их толщины, плиту усиливают либо более густой схемой армирования, либо устройством дополнительных промежуточных рёбер.

Плюсы и минусы шведской плиты

Самое главное, что в результате монтажа фундамента по схеме теплой шведской плиты застройщик получает решение целого комплекса вопросов:

• эффективного дренажа,
• противоморозной защиты,
• энергосбережения,
• отопления,
• комфортного микроклимата,
• прокладки коммуникаций,
• а также получения поверхности пола под финишные покрытия.

Среди других преимуществ схемы:

• Для каркасных домов УШП компенсирует их главный недостаток — низкую теплоемкость стен. Массивный изолированный фундамент берет на себя функцию резервного аккумулятора тепла.
• Цена. Несмотря на то, что шведская схема является не дешевым удовольствием, она включает в себя не только нулевой цикл, но целый комплекс этапов. Выполнение этих работ по отдельности стоит в сумме значительно дороже.
• Сроки. При выполнении работ бригадой квалифицированных специалистов на все потребуется, в среднем, около недели.
• Универсальность. Технология подходит для большинства грунтов и климатических зон РФ.
• Незаменимость при возведении построек класса «пассивный дом».

Утеплитель ТЕХНОНИКОЛЬ CARBON ECO SP

Недостатки фундамента на основе теплой шведской плиты:

• Условный (психологический) недостаток: низкий цоколь. В домах с обычным фундаментом высокий цоколь необходим для обеспечения нормальной влажности в помещениях. До сих пор многие наши соотечественники склонны считать высоту цоколя одной из гарантий качества жилья.
• Ремонтопригодность коммуникаций. Так как плита пола является напряженной конструкцией, крайне нежелательно нарушать ее целостность для ремонта замурованных трубопроводов. С другой стороны, существуют иные способы прокладки и технические решения, компенсирующие недостаток схемы. Но все эти меры ведут к увеличению сметы.
• Требует высокой квалификации исполнителей. Не любая бригада возьмется за сдачу УШП «под ключ».
• Требует одномоментных значительных капитальных затрат, поэтому не подходит для застройщиков, рассчитывающих на строительство небольшими (по деньгам) этапами.
• Не подходит для торфянистых почв и других грунтов с низкой несущей способностью, а также участков с большими уклонами.

Армирование несущих балок;

Для армирования несущих балок лучше всего подойдет 12 мм арматура. При подготовке необходимо согнуть сразу большое количество скоб (из 8 мм арматуры) по размеру около 230х330 мм из расчета 1 шт. на каждые 300 мм. Также лучше всего сделать готовые углы и связать их еще на козлах, а потом опустить в опалубку и приподнять от основания на 30 мм, чтобы бетон заполнил полость под арматурой. Далее углы необходимо связать между собой при помощи длинных прутов. Перехлест делаем не менее 500 мм и в разбежку. Арматуру необходимо вязать с помощью проволоки, а не сваркой. К тому же сварочный шлак будет прожигать ППС. Количество арматуры от 6 до 8 прутов.

Особенности данного типа основания

УШП представляет собой малозаглубленную монолитную ж/б плиту с высотой от 25 см и выше, залитую поверх несъемной пенополистирольной опалубки. Все коммуникации и инженерные сети, включая элементы обогрева здания, закладываются одновременно с заливкой бетона, данная конструкция совмещает функции основы, перекрытия и полов первого этажа и отопления. Это подразумевает отказ от подвала и сложности при проектировании, любые мелочи продумываются сразу, внести изменение в разводку труб затруднительно.

УШП нуждается в усилении арматурой и использовании высококачественного бетона, заливаемого единым монолитом. Отличия заключаются в способе подготовки – армосетка и элементы инженерных систем укладываются в несъемную бесшовную опалубку из крупных листов пенополистирола, размещенную поверх ровной и утрамбованной подушки. Под несущими стенами толщина заливаемого раствора удваивается, на остальных участках стандартная схема включает 15-20 см слои песка и щебня, 20 – утеплителя и 10 – бетона. Грунт, дренаж и теплоизолятор разделяют между собой геотекстилем, несъемная опалубка формирует не только низ, но и бока. Для снижения воздействия атмосферных осадков по периметру фундаментной плиты монтируется отмостка из ППС толщиной не менее 50 см.

К преимуществам относят исключение влияния морозного пучения грунта на основание здания (все весовые нагрузки и подвижки почвы распределяются равномерно, низ надежно защищен от промерзания слоем экструдированного пенополистирола), отсутствие потребности в задействовании подъемной спецтехники и хороший эффект энергосбережения. Экономия на обогрев таких домов в зимний период достигает 30% и выше. Закладка УШП сводит к минимуму потери тепла через полы первого этажа частного дома, исключает проникновение внутрь грибка и плесени и упрощает отделочные работы при монтаже напольного покрытия.

К учитываемым особенностям относят ограничение по высоте, технология не подходит для строительства тяжелых и многоэтажных домов. Ее нельзя назвать бюджетной, помимо затрат на проектирование фундаментной плиты на всех этапах применяются исключительно качественные материалы, разводку коммуникаций и элементов обогрева доверяют профессионалам. По окончании бетонирования доступ к ним затруднен, что приводит к необходимости использования прочных труб и фитингов, что также сказывается на бюджете.

Потенциальные проблемы и возможности их предотвращения

Толщина утепленной плиты армированного бетона ориентировочно составляет 10 см. Однако параметр должен быть вычислен с учетом конкретных проектных данных. Например, под мастерскую можно сделать тоньше полотно, но оно же вызовет перекос стен в двухэтажном доме. А превышение высоты отразится на увеличении общей сметы на строительство.

Также важно рассматривать вопрос поведения и состава почвы. Если скалистые характеризуются надежностью, то песок и глина вымываются, двигаются при сезонном изменении температур

Близкие к поверхности грунтовые воды вынуждают прибегнуть к осушению площадки под строительство. Дренажная система здесь должна будет включать трубы, проходящие и под шведским теплым фундаментом из плиты.

Устройство утепленной шведской плиты

Устройство УШП

Сложная конструкция утепляется теплоизоляцией с водоотталкивающими характеристиками. Верх монолитной плиты подготовлен под укладку пола первого уровня дома. Под стенами по периметру устраиваются ребра жесткости.

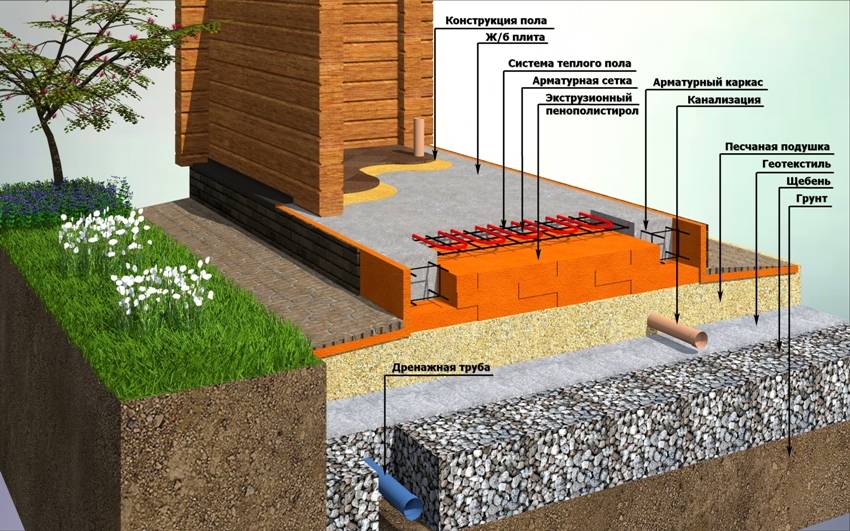

Утепленная шведская плита (УШП) включает:

• дренажную систему труб по грунту;
• геотекстиль;
• песчаную подушку;
• щебеночную подсыпку;
• утеплитель (экструдированный пенополистирол);
• бетонную плиту с армированием, обогревом и коммуникациями внутри.

Канализация, водопровод, закладываются в тело фундамента, а обогрев пола делается с помощью водяных труб, подключенных к котлу. Прогрев осуществляется равномерно, поэтому на первом этаже строения не требуются радиаторы. Теплый пол обычно прячется в стяжку, но в случае с экономным основанием заливка не нужна.

Почва под домом зимой не промерзает, грунт не вспучивается с наступлением тепла или в сильные морозы. Для бетонирования применяется утепленная несъемная опалубка, которая дополнительно сохраняет внутреннюю энергию помещения. Выводы коммуникаций рассчитываются точно и выступают из-под пола в нужных местах.

Ставится система дренажа по периметру в условиях повышенной влажности грунта. Отвод воды делается в болотистой местности и на участках с высоким стоянием влаги. УШП плита находится на сухой основе, а стоки поступают в общую канализацию или скапливаются в отдельных емкостях.

Когда нужна УШП?

По сути, применять утепленную шведскую плиту в качестве основания для дома можно на любых грунтах – в этом отношении она не имеет ограничений. Лучше всего фундамент подходит для слабонесущих почв, например, для глины и суглинков. Также он неплохо зарекомендовал себя на сложных грунтах, при высоком уровне вод, при сильном сезонном промерзании и при морозном пучении участка.

Система дренажа в УШП снизит уровень грунтовых вод в области застройки, а армирование позволит надежно укрепить слабые почвы. Также фундамент подойдет в следующих случаях:

• если не планируется возводить цоколь и подвальный этаж;
• если хочется повысить энергоэффективность строения.

Газобетонный дом на УШП

Что такое фундамент ушп

Фундамент, получивший название утепленная шведская плита – это современное решение основания дома, который может быть построен практически на любом грунте. Особенностью подобного базового основания дома является то, что в ушп фундамент закладываются коммуникации – холодного и горячего водоснабжения, канализации, электропитания, теплый пол и прочее. Если поверхность плиты достаточно выровнена и разглажена, она может служить основой для финишного напольного покрытия. Монолитная плита фундамента ушп хорошо подходит для строительства домов по каркасной технологии, из газобетонных блоков, кирпича, СИП-панелей, деревянного бревна или бруса, когда отсутствует подвал и, соответственно, цокольная часть здания.

Армирование

Нельзя просто так взять, замешать цементный раствор и начать заливать его в готовую опалубку. Бетонным конструкциям придает прочность армирование металлом. В классическом УШП фундаменте своими руками для площади будет перекрыта при помощи сварной арматурной сетки, а в ребрах жесткости следует использовать пруты арматуры. Под дом с большим весом можно установить дополнительные ребра жесткости, арматурный каркас, использовать способ двойного армирования и прочее. Все будет спроектировано исходя из того, какая будет нагрузка на фундамент, т.е. все будет зависеть от материала изготовления дома и его размера.

Технология возведения

Чтобы сделать надежный фундамент УШП своими руками, необходимо тщательно соблюдать технологию и порядок укладки материалов. Самый важный компонент конструкции — бетон. Его можно заказать на заводе или приготовить самостоятельно (первый вариант предпочтителен). Для устройства УШП рекомендуется использовать бетон классов В20-В25, точное значение зависит от нагрузки

Во избежание проблемы важно перед началом процесса изучить, как правильно заливать бетонную смесь. Стоит запомнить самое важное: заливка монолитной железобетонной плиты выполняется за один прием, иначе конструкция не будет работать как единое целое

Подробнее об этом — в видео инструкции в конце статьи.

Процесс укладки шведской плиты

Строительство ведется в следующем порядке:

Снятие плодородного слоя почвы (в среднем 20-30- см).
Укладка песчано-гравийной подушки, в состав которой входит песок средней или крупной фракции (применение мелкого не допустимо). Толщина подбирается в зависимости от характеристик грунта основания

Важно грамотно выполнить трамбование с применением уплотняющей площадки или пригрузов.
Укладка «Пеноплекса».
Монтаж системы дренажа из труб с отверстиями, уложенных в слое щебня. Расстояние от дренажа до фундамента принимается не более 1 метра.
Установка опалубки осуществляется с применением плитных и бортовых элементов.
Конструкцию необходимо заармировать сетками, диаметр прутов которых составляет минимум 12 мм с шагом 100 или 200 мм в зависимости от нагрузки (чем больше масса дома, тем меньше шаг стержней)

Точный диаметр и шаг подбирается расчетом по несущей способности. При установке арматуры необходимо приподнять ее, чтобы обеспечить защитный слой бетона (70 мм). Для поднятия применяют специальные пластиковые фиксаторы.
После арматуры укладывают трубы теплого пола, которые подключают к распределительному узлу.
Выполняют заливку бетона, после которой потребуется выждать 2-3 недели до начала дальнейших работ.

На данном видео наглядно представлена инструкция по возведению УШП, описаны плюсы и минусы, даны отзывы строителей.

Полную марочную прочность конструкция наберет по истечении 4 недель.

В первые недели бетону необходимо постоянное увлажнение (каждый 2-3 часа), которое не позволит появиться усадочным трещинам.

Технология изготовления фундамента

Устраивается шведская плита согласно следующим этапам:

1. Сначала разрабатывается котлован мелкого заглубления. Расчет его ширины должен включать размера дома по периметру плюс немного припусков с каждой стороны. Также производятся углубления под несущие стены.
2. Котлован покрывается ровным слоем песка. В некоторых случаях целесообразен геотекстиль. Он пропускает воду, но удерживает песчаный слой. Его толщина должна быть 10-15 см.
3. Слой песка тщательно утрамбовывается. Поверх него укладывается дренаж и водопроводные, канализационные и электротехнические коммуникации. По их длине необходимо дать небольшой запас.
4. Укладывается слой гравия, который покроет трубы. Его необходимо утрамбовать так, чтобы монолитная железобетонная плита была идеально ровной. Для этого слой материала увлажняют водой.
5. Укладываются два слоя пенопласта, между которыми выстилается гидроизоляция. Можно воспользоваться полимерной плойкой. Слой утепления должен составлять 20 см.
6. Поверх пенопласта выкладываются трубы системы теплого пола. Чтобы они сохранили объем при заливке бетоном, их стоит накачать воздухом.
7. Выкладывается армирующая сетка.
8. Многослойная конструкция одномоментно заливается бетоном и сразу разравнивается.

Следуя технологии многослойного пирога, шведская плита своими руками вполне реализуема и не требует привлечения специалистов.

Правила армирования фундамента

Чтобы плита сохранила свою жесткость и форму на протяжении всего срока эксплуатации, применяется армирование. Перед началом работ необходимо произвести расчет прутьев и подготовить их к эксплуатации, а также проволоку для соединения пересечений прутьев.

Она может иметь сечение диаметром от 4 до 8 мм. Необходимо нарезать из нее куски по 20 см. Расчет количества арматуры производится исходя из правила, что расстояние между ее прутьями составляет от 20 до 40 см.

Материал не должен быть ржавым или иметь малейшие деформации в своей структуре. Для связки шведской плиты, необходимо использовать два слоя арматуры. Первый располагается на высоте 5 см от дна котлована, а второй – чуть ниже уровня опалубки.

Для связки прутьев стоит применить специальный крюк или пистолет для вязки. Если планируется возвести тяжелые стены дома, то можно использовать и сварку

Важно надежно зафиксировать углы связки. Для устройства шведской плиты лучше применить ребристые прутья с поперечным сечением

Связывают их проволокой, узлом в виде восьмерки. Чтобы утепленная шведская плита не деформировалась, необходимо постараться, чтобы связка была максимально крепкой

Важно помнить, что прутья не должны соприкасаться с грунтом, так как это может вызвать их коррозию

Как произвести расчет?

Если планируется возвести «шведскую стенку» для малогабаритного здания, то расчет параметров можно произвести самостоятельно, придерживаясь таких параметров:

Слои фундамента шведская плита

• толщина общей плиты производится железобетонной отливкой и должна оставаться в пределах 120-180 мм;
• по периметру основания необходимо оснастить ребра жесткости не меньше, чем 30×30 см. Они станут основанием под несущие стены;
• под стены дома по всему периметру возводятся внутренние ребра жесткости с шагом от 1.5 до 4 м;
• размер укрепляющих полос должен быть не меньше, чем 200×200 мм;
• ушп фундамент может иметь разную глубину. Если задумано цокольное помещение, то котлован может достигать 2 м;
• плита армируется стальным прутом диаметром 10-14 мм и ячейкой 20×20м; производится двухслойное армирование, с расстоянием между слоями более 100 мм. Нужно следить, чтобы сетка армирования полностью поглотилась бетоном.

Утепление фундамента

Технология фундамента предполагает интегрирование в него системы теплого пола. Чтобы утепленная шведская плита стала возможна, необходимо следовать следующим правилам установки греющих труб:

• устройство труб должно быть плотным, причем вдоль наружных стен необходима более высокая плотность, нежели посередине плиты;
• чтобы сбалансировать расход труб и обеспечить оптимальную теплоотдачу, расстояние между ними должно быть не менее 10 см;
• чтобы обеспечить равномерное распределение тепловых потоков, расстояние между трубами должно составлять не более 25 см; температурные перепады по полу не должны превышать 4 градусов, тогда они не будут ощущаться ногой;
• греющие трубы должны быть заложены в ушп фундамент не менее, чем в 15 см от наружных стен;
• расчет длины труб рекомендуется производить так, чтобы она не была больше, чем 100 м, потому как чрезмерная длина приводит к гидравлическим потерям.

УШП и ее состав

Утепленный шведский фундамент (УШФ) чаще называют плитой. Действительно, он представляет собой мелкозаглубленную монолитную железобетонную плиту с заранее встроенными коммуникациями, дополненную системой теплого пола.

Несмотря на «шведское» название, технология была изобретена в США еще в начале XX века. Первый вариант фундамента был намного проще и выглядел как простая бетонная плита поверх грунта или с небольшим углублением в почву. Позже методику постройки фундаментов взяли на вооружение скандинавы и серьезно ее улучшили. В результате получилась УШП – целая система из основания, утеплителя, коммуникаций и чернового пола.

Важно! Сейчас утепленный шведский фундамент все чаще применяется при возведении частных домов из разных материалов. У него нет никаких климатических ограничений в использовании, поэтому возводить дома на УШП можно даже за полярным кругом, в условиях вечной мерзлоты

Основными составляющими системы служат:

• геотекстиль;
• дренаж;
• гидроизоляция;
• утеплитель;
• арматура;
• теплый пол;
• финишное покрытие.

Схема утепления фундаментной плиты

Кроме того, внутри УШП всегда закладываются коммуникации: водопровод, канализация, дренажные трубы, система электроснабжения.

Технология возведения утепленной шведской плиты

Как говорилось выше, успех такой технологии как утепленная шведская плита, зависит во многом от соблюдения технологии строительства. Вольнодумие и пренебрежение технологическим процессом в угоду удешевления или экономии времени, скорее всего приведет к нивелированию всех достоинств данного фундамента.

Купили пенополистерол не соответствующей плотности, зато дешевле. Арматуру заложили по тоньше и по реже, а не как того требовал расчет веса здания. Отказались от дренажа, сделали подушку по тоньше, марку бетона выбрали по дешевле. Или плиту залили не разом, а по частям.

Все это приведет к плачевным последствиям и крупным денежным потерям. Давайте учится на чужих ошибка. Вы не первые и не последние, кто приступил к постройке собственного дома. Ваш путь, уже прошли десятки и сотни тысяч человек. И их опыт у Вас перед глазами, давайте хотя бы не сразу его игнорировать.

Подготовка пятна застройки

Итак, если вы добрались до этого пункта, то у Вас на руках уже должен быть окончательный план вашего дома. Окончательный — означает, что он согласован со всеми членами вашей семьи.

Главные согласующие лица — жены, мамы, тещи, именно они в последний момент могут переиграть все на свете. Увеличить кухню, уменьшить зал, расширить окно, передвинуть дверь.

Ваша задача, довести до их сведения, что конструкция утепленной шведской плиты не имеет возможности к перепланировке. Расширить комнаты уже не получится.

Обычно, ваш участок перед строительством выглядит примерно так:

Заросший участок перед началом строительства

Плодородный слой в пятне застройки нужно будет удалить. Дело в том, что он имеет свойство перегнивать, что в дальнейшем приведет к его усадке.

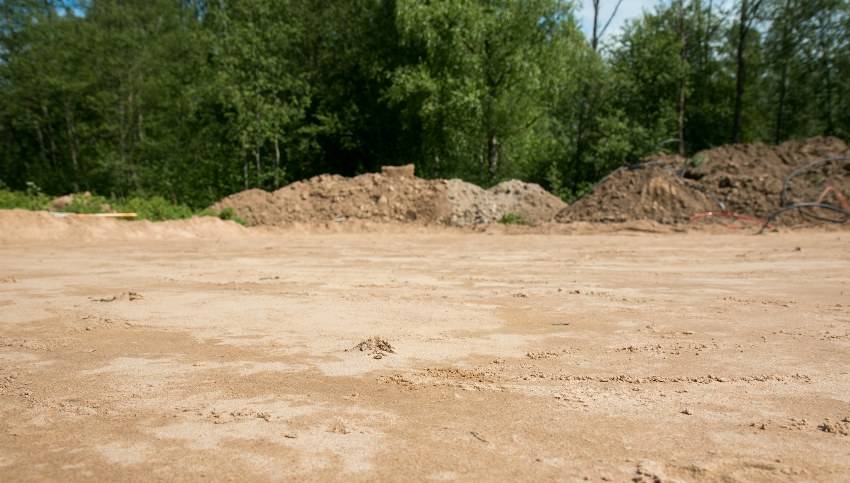

удаление плодородного слоя с участка

Более того, учесть нужно и место для отмостки и дренаж под плитой УШП, а это примерно на 1,5-2 метра с каждой стороны больше чем размеры дома. Для экономии времени и сил, на эту операцию привлекаем экскаватор. Далее, уплотняем основание виброплитой в несколько проходов.

уплотнение основания виброплитой

Прокладываем дренаж и формируем песчаную подушку

Первым слоем в утепленной шведской плите является слой геотекстиля. Далее, следует установить систему дренажа. Она призвана отводить от плиты избытки талых и грунтовых вод. Систему монтируем согласно проекту к ревизионным колодцам.

монтаж дренажной системы

Теперь пришло время формировать песчаную подушку. Песок относится к не пучинистым грунтам и служит демпферов в случае подвижек нижних слоев грунта. Толщина песчаной подушки должна составлять 0,2-0,5 метра.

Песок следует укладывать слоями по 5-10 сантиметров. Каждый слой необходимо уплотнять виброплитой 2-3 раза. Так же, в этом слое следует прокладывать подводящие и отводящие коммуникации (водоснабжение, канализация, электричество). Обязательно проверьте уклон канализации, что бы вода нигде не застаивалась.

коммуникации утепленной шведской плиты

Установка опалубки и прокладка утеплителя

Делаем разметку дома. Выставляем углы и отмечаем межкомнатные перегородки. Согласно проекту дома, выводим соответствующие коммуникации в указанных в проекте местах

На данном этапе важно соблюсти прямоугольность всех углов и параллельность соответствующих сторон. Это можно проверить отбив диагонали (они должны быть равны) или по теореме Пифагора

Устанавливаем опалубку и прокладываем первый слой пенополистирола толщиной минимум 100мм. Поверх утеплителя укладываем слой гидроизоляции.

Далее, в местах где не будут проходить несущие стены или межкомнатные перегородки укладываем утеплитель толщиной 100мм в два слоя. Второй слой, обязательно должен перекрывать швы первого слоя. В идеале промазывать швы клеем или монтажной пеной.

Конструкция утепленной шведской плиты

Вязка арматуры

Конструкция утепленной шведской плиты, обязательно предполагает обильное армирование как несущих элементов, так и всей площади плиты. Диаметр продольной арматуры следует выбирать от 10 до 20 мм в зависимости от расчетной нагрузки дома.

Арматуру для хомутов можно выбрать в пределах 8-10мм. Строго-настрого запрещено соединять хлысты арматур электросваркой. Локальный перегрев в местах сварки ухудшает свойства арматуры. Допуская только вязка арматуры стальной проволокой.

Удлинение хлыстов арматуры следует производить путем наложения одного хлыста к другому. Пересечение в этом случае должно составлять 15-20 диаметров арматуры.

Выполнение земляных работ и создание дренажной системы

Теплый фундамент нельзя укладывать на растительный слой, толщина которого не превышает 0,3-0,5 м, поэтому следует его снять полностью. Для этого можно воспользоваться штыковыми лопатами. Если фундамент уложить на плодородный слой, он неизбежно даст усадку, что станет последствием перегнивания органики.

Перед заливкой УШП фундамента нужно снять плодородний слой, засыпать песком и утрамбовать его

После выборки грунта поверхность необходимо утрамбовать при помощи глины, которая в сухом измельченном виде засыпается внутрь котлована, увлажняется и трамбуется. Далее укладывается геотекстиль. Концы тканого полотна должны выступать за пределы будущего фундамента не менее чем на 30 см.

Для того чтобы плита всегда оставалась сухой, важно правильно организовать дренажную систему, благодаря которой от подошвы фундамента будут отводиться грунтовые, ливневые и талые воды. С этой целью по всему периметру котлована необходимо сделать траншею глубиной, равной диаметру перфорированных труб, которые будут использоваться для дренажа

Здесь следует выполнить уклон от строения на 3-4 градуса, что обеспечит самотек. По углам здания требуется обустроить вертикальные колодцы, благодаря которым обеспечится доступ к системе водоотведения для выполнения периодической ее очистки.

Для того чтобы плита всегда оставалась сухой, важно правильно организовать дренажную систему фундамента

Последовательность действий выглядит следующим образом:

• на геотекстиль укладывается слой щебня;
• по углам сооружения выполняется монтаж колодцев, которые создаются из цельных гладких или гофрированных труб диаметром 20-30 см, установленных вертикально;
• монтаж гофрированных труб по периметру здания с заходом концов в смежные колодцы, где выполняются соответствующие отверстия;
• заполнение траншеи щебнем, которая сверху покрывается геотекстилем.

Утеплённая шведская плита – технология строительства

Перед началом любого строительства необходимо разобраться в преимуществах и недостатках того или иного метода укладки основания для дома

Пошаговое строительство шведской плиты:

• Производится расчистка площадки разметка границ будущего фундамента;
• Роется котлован на глубину 45-60 см.

• Дно котлована тщательно выравнивается. Подготавливаются траншеи для прокладки водопроводных, канализационных труб и электрокабелей.
• При необходимости прокладывается дренажная система;

• По периметру производится монтаж опалубки;
• Насыпается слой щебня или гравия на высоту 5-15 см. Тщательно утрамбовывается;
• Насыпается слой песка на 10-15 см и тщательно трамбуется;
• Внахлёст выкладывают гидроизоляционную плёнку или рубироид;
• Проводится выкладка пенополистерола с минимальной толщиной материала в 10 см.

• Верхний слой армирующей сетки;
• Производится подключение труб коллектору и опрессовываются. По технологии, перед заливкой бетонного пласта трубы водяного пола накачиваются воздухом, во избежание их деформации под весом жидкого бетона.

Перед началом любого строительства необходимо разобраться в преимуществах и недостатках того или иного метода укладки основания для дома. УШП фундамент не является исключением. Мы постараемся показать вам плюсы и минусы данной конструкции

А в нашем видео в конце статьи специалисты постарались обратить внимание на основные моменты при возведении данного основания

Каковы минусы УШП?

При всех своих достоинствах у этой конструкции есть и недостатки: Проблематично устраивать УШП на участках с уклоном. В принципе это возможно, но потребуется выравнивание участка за счёт подсыпки песка, а это весьма затратное мероприятие. Невозможно или неоправданно дорого создать в доме, стоящем на УШП, подвал или погреб. Коммуникации проложены внутри плиты, и потому их ремонт в случае аварийной ситуации либо неосуществим, либо затруднён.

Дмитрий Андриади, руководитель компании BAUHAUS:«Если в систему тёплого пола, интегрированного в УШП, залита вода, и зимой она замёрзла при отключении электричества, то трубы разорвёт, и отремонтировать их будет нельзя. Придётся демонтировать напольное покрытие, установить новый тёплый пол поверх существующего, выполнить стяжку, уложить новое напольное покрытие. Поэтому лучше изначально заливать в систему отопления антифриз. Но если тёплый пол повредили, например, при бурении перфоратором, то локальный ремонт вполне возможен. Что же касается труб систем водоснабжения и канализации, то аварии, способные полностью вывести их из строя, маловероятны»

Отметим ещё несколько особенностей УШП. На такой фундамент чаще всего опирают одно- или двухэтажные дома. Но при наличии продуманного конструктивного расчёта можно сооружать УШП и под тяжёлыми зданиями (более двух этажей) или под домами с неравномерной нагрузкой (когда часть – одноэтажная, а другая – двухэтажная).
УШП предполагает низкий цоколь. Высота фундамента обычно 300-400 мм. Это удобно, ведь на входе в дом можно сделать лестницу высотой всего в пару ступеней. Максимально комфортная, почти безбарьерная среда. Такое решение особенно актуально тогда, когда в доме проживают пожилые люди или люди с ограниченными возможностями.
Если же вам обязательно нужен высокий цоколь, стоит предпочесть другое скандинавское ноу-хау – утеплённый финский фундамент (УФФ). Это мелкозаглубленный ленточный фундамент с утеплёнными полами по грунту. Решение проблемы низкого цоколя в рамках УШП – увеличить толщину песчаной подушки и/ или слоя теплоизоляции под плитой. Но это дополнительные расходы.
