Пошаговая инструкция по возведению столбчатого фундамента своими руками

Варианты оснований

Как сделать столбчатый фундамент? Для этого понадобится изготовить для него опоры, которые могут быть из следующих материалов:

  • монолитного железобетона;
  • глиняного беспустотного или клинкерного кирпича;
  • бутобетона, который заливается без армирования;
  • стеновых беспустотных блоков, изготовленных из плотного наполнителя;
  • деревянных столбов;
  • заводских фундаментных блоков.

Самым надежным и устойчивым считается основание, выполненное из бетона с применением монолитных колонн.

В зависимости от величины заглубления такой вид фундамента подразделяется на:

  • незаглубленный (находящийся только на поверхности земли при снятии плодородных почв);
  • заглубленный (расположенный ниже отметки, на которой происходит промерзание грунта);
  • мелкозаглубленный (40-70 сантиметров ниже уровня земли).

Исходя из способов возведения столбчатые фундаменты делятся на:

  • сборные;
  • монолитные.

Исходные данные для проведения расчета

Для того, чтобы правильно выполнить расчет количества опор столбчатого фундамента, необходимо обладать информацией. К таким исходным данным для расчета относится:

  • отчет об инженерно-геологических изысканиях, включающий структуру поперечных разрезов почвы и данные о залегании грунтовых вод;
  • несущая способность грунта;
  • глубина промерзания и величина снегового покрова в данной местности, взятые из СП 131.13330.2012 «Строительная климатология»;
  • данные об удельном весе строительных конструкций, из которых будет построено здание, взятые из СП 20.13330.2016 «Нагрузки и воздействия».

Статья по теме: Копка фундамента вручную Если вы решили не привлекать специалистов для проведения изыскательских работ, а сведений о геологии участка у вас нет, то потребуется выполнить изучение грунтов самостоятельно.

Для этого на участке застройки необходимо выкопать 2-3 шурфа на глубину не менее чем 0,5 метра ниже опорной подушки фундамента. Если при этом будет обнаружен влагосодержащий слой, то использовать для постройки столбчатый фундамент нельзя. Придется выбрать более дорогое основание.

Определение типа грунта своими руками.

Оценка несущей способности грунта

Природный состав грунта определяет его несущую способность и поэтому, после изучения геологических данных, необходимо выбрать из табл. 1-5 на стр.6 СНиП 2.02.01-83 «Основания зданий и сооружений» данные о расчетном сопротивлении грунтов, соответствующих реальной ситуации. При этом следует учитывать, что приведенные числовые значения относятся к глубине заложения более 1,5 метра. Подъем на каждые 500 мм вверх увеличивает это значение в 1,4 раза.

Таблица сопротивлений грунта (R).

Определение весовых нагрузок на фундаментное основание

Вес строительных конструкций здания, снегового покрова в зимнее время, инженерного оборудования и бытового оснащения является важнейшим определяющим фактором для расчета фундамента. Можно попытаться выполнить расчет каждой отдельной конструкции по удельному весу составляющих ее элементов, но это очень большая и сложная задача. В справочной литературе уже приводятся средние обобщенные данные, которые можно взять за основу. Вот некоторые из них:

  • стена из бруса при толщине 150 мм – 120 кг/м 2 ;
  • бревенчатые стены 240 мм – 135 кг/м 2 ;
  • каркасные стены с утеплителем толщиной 150 мм – 50 кг/м 2 ;
  • пенобетонные блоки марки D600300 мм – 180 кг/м 2 ;
  • междуэтажное перекрытие по деревянным балкам с утеплителем – 100 кг/м 2 ;
  • такое же чердачное перекрытие с учетом утеплителя – 150 кг/м 2 ;
  • бетонные пустотные плиты – 350 кг/м 2 ;
  • эксплуатационная нагрузка перекрытий – 200 кг/м 2 ;
  • кровля с покрытием из металлочерепицы – 30 кг/м 2 ;
  • крыша с шифером – 50 кг/м 2 ;
  • кровля с керамической черепицей – 80 кг/м 2 ;
  • снеговая нагрузка для средней полосы России – 100 кг/м 2 ;
  • для южных регионов – кг/м 2 .

При проведении расчетов так же следует учесть массу самого фундамента. Для этого следует определить его объем и умножить на средний удельный вес железобетона – 2500 кг/м2. Угол скатной крыши может уменьшить или увеличить указанную здесь величину при его изменении.

Вес строительных конструкций.

Виды столбчатого фундамента: какой выбрать

В зависимости от материала, выделяют несколько видов столбчатого фундамента.

Виды столбчатого фундамента Источник postroysia.ru

Каждый из них имеет свои особенности установки.

  1. Монолитный железобетонный фундамент. Прочный, способный выдерживать большой вес (например, двухэтажный деревянный домик). Подходит для сложного грунта.
  2. Кирпичный столбчатый фундамент. Самая прочная основа с наиболее длительным сроком службы, если подобрать полнотелый обожжённый кирпич с минимальным коэффициентом влагопоглощения.
  3. Бетонный фундамент. Его долговечность будет зависеть от качества выбранного материала.
  4. Столбчатый фундамент из бутового камня. Не устойчив на подвижной почве, поэтому его можно устанавливать на относительно ровной поверхности.
  5. Столбчатый бутобетонный фундамент надёжен и может укладываться разными способами.
  6. Деревянный фундамент. Если бревна покрыть огнебиозащитным, а затем гидроизоляционным материалом, то изготовленный из них фундамент способен прослужить длительное время под беседками, террасами, верандами.
  7. Асбестовый фундамент. Изготавливается из асбестовых труб, которые играют роль своеобразной несъёмной опалубки. Выдержит массивную деревянную постройку.
  8. Столбчатый фундамент из металлических свай. Они вкручиваются в глубоко в грунт, закрепляясь в самых плотных слоях.

Монолитный и сборный фундаменты Источник userapi.com Выбор фундамента зависит от грунта и сооружаемой конструкции. Материал зависит от того, из чего будет изготавливаться будущая постройка и какого она будет веса. Также от веса и от качества грунта зависит глубина.

В зависимости от заглублённости фундамента выделяют три его типа

Важно выбрать подходящий под конкретную местность и вес тип, потому что он обеспечит стойкость опоры:

  1. Незаглублённый. Устанавливается почти поверх почвы, нужно лишь снять её плодородный слой. Подходит для непучинистой почвы. Применяется при строительстве небольших бань и мелких хозяйственных построек. Незаглублённый фундамент лучше делать из бетона или кирпича.
  2. Мелкозаглублённый. Он монтируется на глубине 40-70 см. При его изготовлении чаще всего используются трубы из асбеста, пластика или металла. Подойдёт для строительства беседок, веранд или террас на слабопучинистой почве.
  3. Заглублённый. Монтируется ниже точки промерзания грунта. Обычно устанавливают на глинистую и водонасыщенную почву.

Конструкция заглублённого и незаглублённого фундамента Источник housechief.ru От того, как делать столбчатый фундамент, зависит прочность строения и срок его службы: если фундамент подобрать под конструкцию неправильно, то стены могут перекоситься, появятся трещины или дом попросту просядет.

Что такое столбчатый фундамент?

Столбчатые фундаменты просто идеально подходят для легких строений (гаражей, садовых домиков, сараев, бань). Однако при правильном расчете на них можно ставить и каркасные либо пенобетонные коттеджи. А вот для дома из кирпича с толстыми стенами лучше поискать иной вариант.

Но многое в этом вопросе зависит от общего веса постройки. Ведь шифер или керамическая черепица для крыши значительно тяжелей рубероида либо легкого металлопрофиля. В проекте столбчатого фундамента и всего дома учитывать надо все применяемые при строительстве материалы – от пола и стен до кровли. А готовить расчеты доверять стоит только квалифицированному специалисту.

Пример

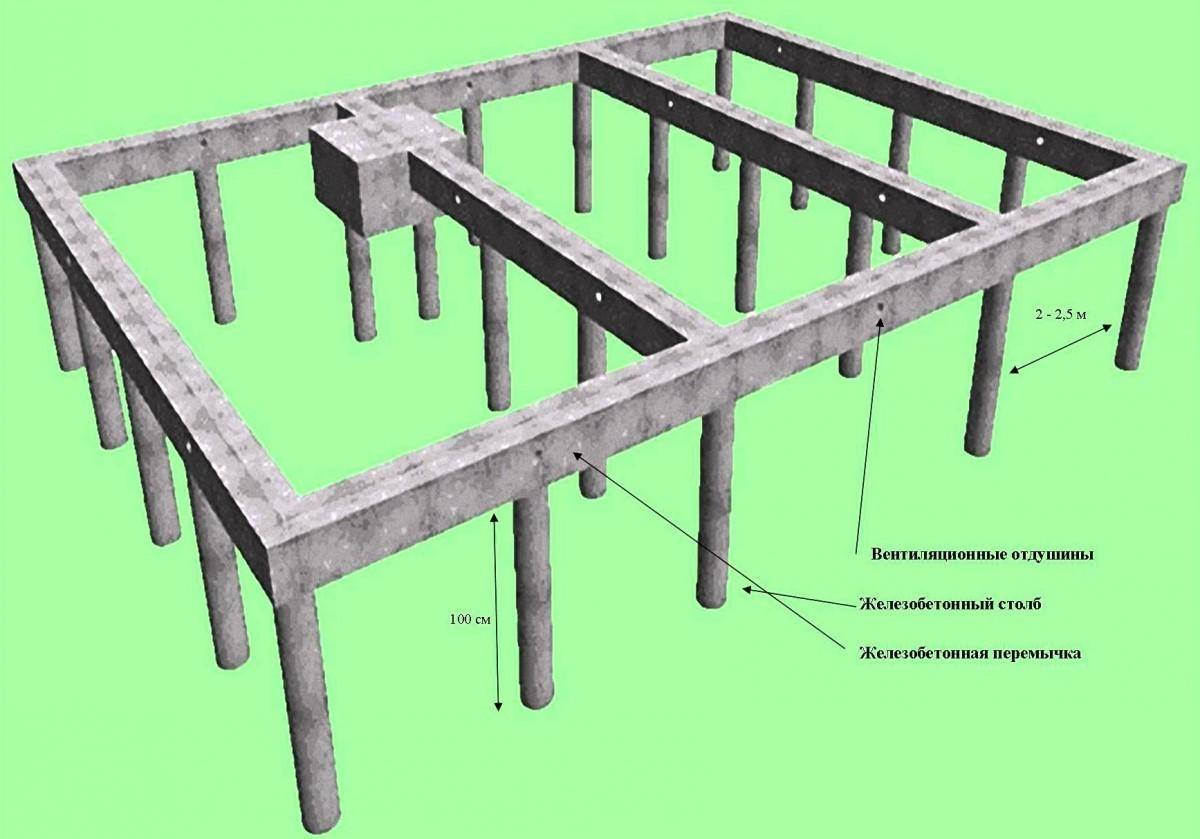

Конструктивно такое основание представляет собой свайное поле из столбов, выполненных из различных материалов и связанных поверху ростверком. Если грунт на участке неустойчивый, то возводить для дома основание в виде заглубленного монолита из железобетона не слишком рационально. Столбчатые сваи здесь сильно выигрывают в плане дешевизны работ. При грамотном проектировании им не страшны высокие грунтовые воды и пучения грунтов.

Как сделать столбчатый фундамент: общие принципы

Вне зависимости от того, какой материал используется для колонн и на какую глубину они опускаются в грунт, есть общие правила устройства такого основания.

  1. Строительную площадку очищают от мусора, убирают крупные неровности (находящиеся выше или примерно на уровне предполагаемого низа постройки), снимают плодородный слой почвы (не обязательно).
  2. Размечают площадку. Для этого используют шнур (веревку) и уровень.
  3. Подготавливают основание для опор – выкапывают ямы или бурят скважины, выравнивают площадки для поверхностной установки.
  4. Устраивают песчано-гравийную подушку (при необходимости), трамбуют ее. Для увеличения прочности можно пролить подушку «бетонным молочком». Особенно полезна эта мера для мелкозаглубленных фундаментов. Высота подушки не менее 150…200 мм.
  5. Монтируют опоры. Для заглубленных колонн необходима гидроизоляция по всей высоте, для незаглубленных гидроизоляционный слой устраивают только на контактной поверхности с ростверком.
  6. Устраивают ростверк. Если он расположен близко к земле и является монолитным железобетонным (как и колонны) устраивают опалубку сродни той, что используется для ленточных оснований. Для бетонного ростверка обязательно армирование. Брусовый или металлический устанавливают согласно общей концепции крепления.

Нюансы монтажа для разных материалов и видов опор рассмотрены ниже на примере столбчатого фундамента для каркасного дома.

Расположение элементов опорно-столбчатого фундамента

В зависимости от того, каков объемный вес постройки, то есть нагрузка на каждую отдельную опору, а также от высоты столба и типа грунтов, принимается разный шаг опор. Так, поверхностная установка требует шага в 1,5…3 м, при мелкозаглубленных столбах на не просадочных грунтах допустимы 2…4 м, для заглубленных опор – 3…6 м.

Чем меньше объемный вес конструкции, чем больше заглублены опоры и чем прочнее их материал (оптимально – армированный бетон), тем больше может быть шаг опор. Играет роль также их сечение. Оно редко принимается меньше чем 200х200 мм (только для очень легких построек), обычно составляет 300х300 мм или больше.

Важно понимать: опоры располагаются не только под внешними стенами постройки, но и под несущими внутренними стенами, обычно в узловых точках – местах пересечения стен или установки тяжелого оборудования

Шаг колонн рассчитывается индивидуально, в зависимости от выбранных параметров опор и здания. Если фундамент ставится «на глазок», без расчетов, обычно принимают уменьшенный шаг – с запасом на прочность. Так, для каркасной постройки или дома из бруса принимают на стену 7…8 метров не менее трех-четырех опор. Причем для брусового ростверка расстояние между опорами можно даже сократить, в зависимости от сечения бруса.

Площадь опор должна давать достаточную площадку для размещения ростверка с запасом пространства не менее 10%. Пример: для бруса сечением 200х150 мм верхняя площадка столбчатой опоры должна быть не менее 400х400 мм.

Как создать подобный фундамент?

Вопрос: как сделать фундамент из асбестовых труб, имеет элементарный ответ. Надо просто соблюдать технологию, и тогда получится создать прекрасную крепкую конструкцию своими руками. Притом процесс не займёт много времени и обойдётся довольно дёшево.

Для начала необходимо уравнять грунт. Снимается дёрн и верхний слой грунта. Если есть крупные растения – они уничтожаются, а их корень выкорчёвывается, насколько это возможно.

Затем бурится скважина под каждую сваю. Она по диаметру должна быть чуть-чуть больше, чем сваи из асбестовых труб. Глубину её надо рассчитывать, выяснив глубину слоя промерзания +15-20 сантиметров под этот слой. Будущая свая же должна быть примерно на 30 сантиметров длиннее глубины скважины. Сверлить можно либо ручным буром, либо грейфером.

Затем внизу скважины выкапывается уширение. Его можно сделать с помощью обрезанной штыковой лопаты, лезвие которой не должно превышать 10 сантиметров рабочей области. Ею выкапывается расширение примерно 60 сантиметров в диаметре. Чтобы убрать грунт изнутри скважины, можно просверлить её несколько глубже, чем требуется. А затем просто плотно затрамбовать землю в получившееся отверстие.

Установка основания из труб

Дно скважины засыпается щебнем или гравием на высоту около 15 сантиметров. Затем устанавливаются столбы. Если грунт сухой – можно вкапывать их прямо так, без гидроизоляции. Если же нет, то желательно обшить фундамент из асбестовых труб, а конкретно каждый столбик, рубероидом и прикрутить скотчем к нижнему концу мусорный пакет. Пакет нужно расположить так, чтобы он при заливке не образовал крупных складок – это негативно повлияет на прочность конструкции. В него и будет заливаться цемент для уширения, он будет предохранять массу от лишней влаги и грунтовых вод.

После установки необходимо выровнять фундамент из асбестовых труб по вертикали. Сделать это можно с помощью уровня. Применяется либо лазерный, либо самый обычный, пузырьковый. А для измерения вертикального отклонения можно использовать ещё и отвес. Асбестовые трубы для фундамента не должны стоять криво, но должны находиться строго на одном уровне. После выравнивания будущие сваи обсыпаются гравием, щебнем или песком, который затем плотно утрамбовывается. То, что осталось вокруг незасыпанным, засыпается землей и также плотно утрамбовывается.

После установки столбов приготовляется цементная или бетонная смесь. Желательно использовать для неё цемент марки 400. Внутрь до трети длины заливается бетон – и затем труба поднимается на 10-15 сантиметров. Весь бетон стёчет вниз и займёт расширение, создавая плотную подушку от выталкивания грунтом. Её нужно закрепить в таком состоянии до тех пор, пока бетон не застынет.

Пока раствор сохнет, нужно сделать анкер-шпильки, при помощи которых сваи из асбестоцементных труб будут скрепляться с обвязкой из бруса. Она изготовляется так: на длинную шпильку с резьбой накручивается гайка, затем надевается широкая шайба и закрепляется ещё одной гайкой. С другой стороны также накручивается гайка. Та часть, которая будет выступать над бетоном, заматывается малярным скотчем или изолентой, во избежание порчи резьбы бетонной массой.

Затем, если это необходимо, внутрь столба устанавливается арматурная конструкция. Она должна находиться слегка ниже края. Перед заливкой ещё раз проверяется, все ли столбы под фундамент из асбестовых труб находятся на одном уровне. Если нет – лишнее отрезается болгаркой. После этого раствором заливается вся полость до самого верха. Во время заливки необходимо протыкать бетон длинным прутом, чтобы внутри не осталось ни одной воздушной полости, которая может сделать конструкцию ненадёжной.

Пока бетон не схватился, анкер-шпилька погружается в него шайбой вниз и фиксируется. Она должна находиться ровно посередине столба и торчать из него вертикально. Затем сверху на сваю надевается квадрат с отверстием в центре для шпильки, представляющий собой отрезок рубероида. Это – своеобразная гидроизоляция, которая призвана защитить брус от соприкосновения с бетоном, который может впитывать влагу и передавать её на обвязку.

Технология, которая описывает, как сделать столбчатый фундамент из асбестовых труб, не настолько сложна, чтобы бояться приступить к работе. Достаточно строго следовать ей – и всё получится. Строительство на созданной конструкции можно продолжать спустя примерно 28 дней, которые необходимы для полного застывания бетона. Хотя некоторые опытные строители рекомендуют делать её осенью. За остаток осени и зиму конструкция успеет отстояться, и по весне на ней точно можно начинать строить.

Материалы для столбов и требования к ним


Столбчатые опоры незаглублённого типа возводят из разных материалов. Основное требование к ним состоит в том, чтобы столбы, изготовленные из них, могли выдерживать полную нагрузку от здания или сооружения.

Максимальная масса здания или сооружения включает в себя не только строительные конструкции, но и вес людей, мебели и различного оборудования. О том, как сделать расчёт будущего основания, будет рассказано далее.

Для возведения фундамента используют материалы, указанные в следующей таблице:

МатериалВид незаглубленного основанияТребования
ДеревоКолода, чурбан, брусДревесина должна быть сухой, без коры и вредных насекомых, обработанная антисептиками; гидроизоляция из рубероида или битумной мастики
ЖелезобетонОпалубка квадратного поперечного сечения с арматурными стержнями, залитая железобетономМарка железобетона — не менее М 150
БутобетонОпалубка такая же, только заполненная бутовым камнем и бетономМарка бетона — не ниже М 200
КирпичСтолб из кирпича квадратного поперечного сеченияКирпич марки М 150 и выше
ТрубыАсбестовые, металлические и полимерныеМинимальный диаметр не менее 150 мм, толщина стенки не меньше 3 мм
Армированная сеткаМеталлическая сетка, скрученная в виде трубы с вложенным рубероидом, заполненная железобетономМарка железобетона – не менее М 150

Основные этапы работы

Строительство данного типа фундамента можно легко выполнить самостоятельно, специальных навыков для этого не требуется. Главное правильно соблюдать технологию строительства и не торопиться.

  1. Подготовительные работы. В первую очередь нужно подготовить сам участок. Для этого надо срезать верхний слой почвы, растения также все удаляются. Как правило, удаляется около 30 см почвы. Под основанием это оставлять не рекомендуется. Если строительство планируется на глиняном участке, то ко всему вдобавок нужно положить гравийно-песчаный слой, толщина которого зависит от характеристик грунта. Помимо очистки, поверхность участка нужно тщательно выровнять.
  2. План постройки. На поверхность земли требуется перенести схему строения с чертежей, используя для этого колышки и бечевку. Следует четко следить за полным соответствием с бумажным вариантом, поскольку от этого целиком зависит надежность и качество выполнения работ. Устройство столбчатого основания
  3. Подготовка ям. Помочь в этом может экскаватор. Однако если вы не располагаете денежными средствами, с помощью лопаты вручную выполнить работу тоже можно. Ямы должны располагаться по осям. Укрепление ямы зависит от ее размеров. Если глубина не больше 1 м, то процесс укрепления можно упустить. В ином случае, копать яму придется с откосами и укреплять деревянными досками с распорками. Размер углубления тоже важен. Яма должна быть на 30 см больше предполагаемой глубины строящегося основания. Это нужно для того, чтобы была возможность сделать гравийно-песчаную подсыпку. Ширина тоже должна быть чуть больше для того, чтобы заливаемая опалубка, а также распорки чувствовали себя достаточно свободно.
  4. Обустройство опалубки. Столбчатый фундамент из бетонных блоков требует хорошей опалубки. Для этого вам понадобится некоторое количество досок, толщина которых около 40 мм, а ширина – 150 мм. Возможен вариант использования ДСП, стального листа или влагостойкой фанеры, как альтернативу деревянным распоркам. Доски или другой выбранный материал необходимо ставить непосредственно к бетону.
  5. Армирование фундамента. Данную процедуру нужно проводить в горизонтальном направлении. Используют для этих целей стержни А3, диаметр которых около 12-14 мм. Горизонтальные перемычки для этого нужно ставить на расстоянии друг от друга около 20 см. В качестве перемычек можно взять проволоку, диаметр которой около 6 мм. Для связывания столбов с самим ростверком через армированный каркас, нужно расположить стержни таким образом, чтобы стержни арматуры выходили над обрезом основания не менее 10-15 см.
  6. Заливка столбов основания. Инструкция строительства этого фундамента требует заливку самих столбов. Заливать бетон необходимо в те трубы, которые будут и дальше находиться в земле вместе с самим фундаментом. Укладывать бетон необходимо слоями. Толщина каждого слоя должна составлять около 20-30 см. Подготовка к заливке столбов
  7. Обустройство гидроизоляции столбов. Любой фундамент нуждается в защите от влаги. Для этого подойдут давно известные материалы, такие как, мастика горячего, а также холодного изготовления, оклеенные мембраны, а также обыкновенные битумный рубероид. Какой материал выбрал, решать вам. Строгих правил тут нет.
  8. Строительство самого ростверка. Эта конструкция позволяет сделать столбчатый фундамент из блоков более крепким и надежным. Выполнять ростверку можно из железобетонных рандбалок или делать монолитным. В первом случае нужно достаточно хорошо соединить перемычки, используя для этого обрезки арматуры, которые нужно приварить горячей сваркой к монтажным петлям. После этого требуется усиление самой опалубки, а затем залить все бетоном, в том числе и арматурный каркас. Для этих целей подойдет бетонки марки М200. После этого бетону нужно дать время остыть, после чего, нужно провести гидроизоляцию, все образовавшиеся пазухи засыпать, и в конце производить укладку плит перекрытия.

Вариации основания из столбов

Каким будет столбчатый фундамент, решают, опираясь на количество финансов и умения самостоятельно заниматься строительством.

Блочные опоры

Столбчатый фундамент может быть составлен из бетонных или железобетонных блоков, изготавливаемых отдельно и монтируемых непосредственно при обустройстве опорной конструкции для постройки.

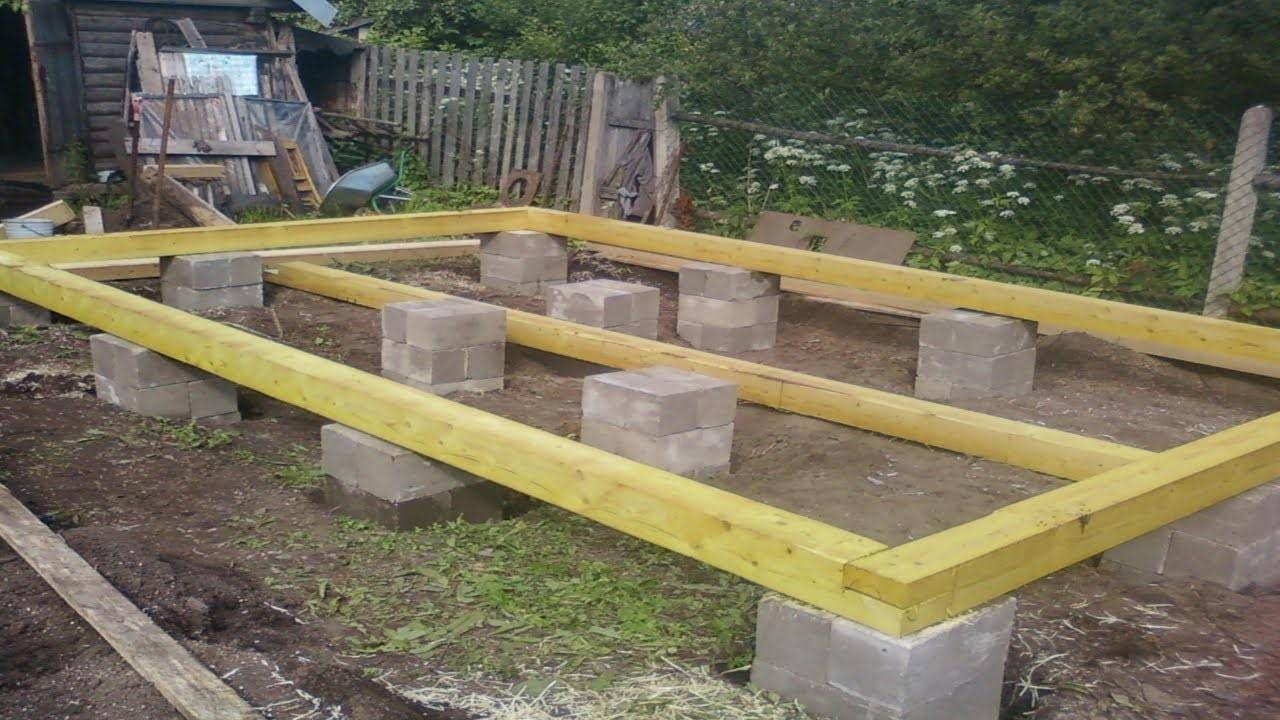

Каждый столб конструкции можно собрать из отдельных блоков — очень надёжного материала

В ГОСТ указано, что блоки, которые пойдут на сооружение фундамента, необходимо производить из бетона марки не ниже М-100. Что касается размера блоков, то частные застройщики привыкли брать сырьё с параметрами 20*20*40 см и весом 32 кг. Относительно лёгкими считаются фундаментные блоки из керамзитобетона — материала, который устойчив к термическому воздействию.

Чаще всего для самостоятельного сооружения столбчатого фундамента берут лёгкие небольшие блоки, поскольку из крупного сырья построить опоры получится только с применением техники

Лучшая глубина закрепления столба из блоков в земле — от 50 см до 1 метра. Если же тип грунта и вес постройки диктуют иные требования, то разумнее сооружать не блочный фундамент, а основание из асбестоцементных труб, наполненных бетоном. Закладывать блоки на глубину более 1 метра слишком трудно.

Кирпичные столбы

Надумав сооружать столбчатый фундамент из кирпича, необходимо закупать только красное полнотелое керамическое строительное сырьё. Этот материал отвечает всем необходимым требованиям: он водонепроницаем, необыкновенно прочен и морозостоек.

Для сооружения фундамента принято использовать красный полнотелый керамический кирпич, ведь он наиболее прочен

Из кирпичей можно сооружать как малозаглубленный, так и заглублённый столбчатый фундамент. Глубина первого варианта основания колеблется между 40 и 70 см. А заглублённый фундамент всегда устанавливается ниже уровня промерзания грунта на 30–50 см.

Чтобы сделать основание надёжным, кирпичные опоры столбчатого фундамента требуется создавать в 2 кирпича

Главные столбы фундаментат (опоры, стоящие в углах внешних стен и в местах пересечения внутренних перегородок) принято изготавливать в 2 или 2,5 кирпича. В остальных случаях столбы разрешается выполнять в полтора кирпича и расставлять на расстоянии полутора или двух метров друг от друга.

«Ножки» из дерева

Основание из деревянных «ножек» – самый экономичный вариант. Брёвна, подходящие для фундамента, несложно срубить и обработать своими силами.

Деревянные столбы предназначены только для самых лёгких временных построек, так как под чрезмерным давлением они могу сломаться

Лучшее сырьё для создания деревянных опор — это древесина сосны, дуба или лиственницы. «Стержни» вырезают из комлевой части бревна с диаметром от 2 до 40 см. Ставя в ямы, столбы из древесины закрепляют по бокам кирпичами, камнями или утрамбованной насыпью щебня.

Иногда деревянные опоры фиксируют на месте бетонным раствором. При этом столбы погружают в жидкий бетон на 10 см. Другим хорошим фиксатором для опор из древесины может выступать крестовина, сделанная из двух пластин длиной 0, 8 метра, скомпонованных в положении крест-накрест.

Для надёжного закрепления столба в грунте используют крестовину и укосины

Деревянные опоры полагается особым образом защищать от гниения. Сначала их покрывают глиной так, чтобы образовался слой толщиной 1 см, затем обжигают раскалёнными углями. Последнюю задачу выполняют неспешно, следя за тем, чтобы обуглилось буквально 1, 5 см древесины. Обожжённые столбы обрабатывают подогретым битумом или гудроном и сушат.

Под наружные стены деревянные опоры погружают в землю на глубину от 70 до 120 см. А столбы для поддержки перегородок внутри дома ставят на глубину в 50 см.

Основные столбы деревянного фундамента полагается погружать на глубину в 70–120 см

Монолит

Здания в 2 или 3 этажа предпочтительнее сооружать на столбчатом монолитном основании. Такой фундамент не просядет даже под значительным давлением.

Монолитный фундамент считается самой популярной конструкцией по сравнению с другими столбчатыми основаниями

Монолитное основание из столбов создаётся из бетона, усиленного металлическими прутьями и залитого в специальные формы — трубы или опалубки. Данный фундамент получается необыкновенно долговечным, так как полностью лишён швов.
