Фундамент УШП: Что скандинаву хорошо, то русскому…?

Утеплённая шведская плита или УШП — что это за технология

Технология подразумевает устройство шведской плиты с утеплением. Это разновидность монолитного фундамента под здание без подвального помещения. Характерной особенностью конструкции является жесткость. Это качество позволяет строить малоэтажные дома в условиях:

  • близкого к поверхности протекания грунтовых вод;
  • высокого содержания песка в почве;
  • рыхлости, пучения и подвижности почвенных пластов.

Преимущества и недостатки

Благодаря особенностям конструктивного и функционального характера УШП технология обладает положительными характеристиками, которые особенно ценятся в северных регионах:

  • котлован выкапывается с минимальным заглублением, это можно сформировать своими руками без аренды спецтехники;
  • утеплитель снижает уровень перепадов температур, что положительно сказывается на долговечности железобетона и расходах на теплоизоляцию строения, отопление;
  • монолит надежно защищает инженерные коммуникации, протянутые до заливки бетона в тело будущего фундамента;
  • герметичный шведский фундамент на всей площади не имеет мостиков холода, риск появления которых сведен к минимальному;
  • сформированная утепленная шведская плита пригодна для использования в качестве чернового основания под декоративную отделку пола (не требуется упрочнение, усиленная гидроизоляция, устройство стяжки или выравнивание, если это не предусмотрено проектом).

В России шведская инструкция повсеместного применения не имеет из-за минусов, которые отмечают мастера или владельцы земельного участка под строительство жилого дома:

  • В большей степени уклон делается на итоговую стоимость по смете. Это касается не только объема бетона и теплоизоляционных материалов.
  • Выбор конкретных материалов. Например, мягкий утеплитель провоцирует усадку, пенополистирол прогрызают мыши, визуально контролировать состояние утеплителя невозможно в целом. Приходится ограничиваться хорошими жесткими плитами с длительным сроком службы, проводить защитные мероприятия от грызунов.
  • Для любителей садоводства под плитой не хватает подвала. Для проектировщиков сложность представляет наклонная поверхность. А для желающих построить вместительный коттедж мешает ограниченность двумя этажами либо легковесными бревнами, блоками.

Историческая справка

Если заглянуть в глубину истории, то фундаменты из плит возводили еще до образования государства Швеции. Это были площадки над уровнем грунта, которые уплотнялись глиной или камнем. Позднее площадки укреплялись цементом и армировались. Непосредственно к распространению шведской технологии имеют отношение и американцы.

Согласно историческим фактам, технологии шведских фундаментальных плит применялись уже очень давно

В годы Великой Депрессии в Чикаго был изобретен фундамент «FROST-PROTECTED SHALLOW FOUNDATION» (FPSF). Позднее им заинтересовались скандинавские страны. Технология была доработана и стала самой популярной в Швеции и Финляндии.

Истории теплого фундамента для дома по шведской технологии, с которой познакомил россиян в 2008 году житель Эстонии на одном из форумов, в нашей стране чуть больше 10 лет. С этого времени споры о ее положительных и отрицательных сторонах не прекращаются, однако на этом фундаменте построены уже несколько десятков тысяч домов.Читать так же: фундамент УШП: особенности утеплённой шведской плиты. Понять, что такое шведская плита и как она устроена, вам поможет следующее видео:

Схема устройства в разрезе

Существует множество конструктивных особенностей, которые повышают устойчивость и энергетическую эффективность всей системы. Схема следующая:

  1. Подушки из песка и щебня, предотвращающие подход влаги к основе.
  2. Геотекстильный материал, исключающий засорение дренажа.
  3. Гидроизоляция, защищающая ЖБ конструкцию от воздействия влаги.
  4. Теплоизоляция. Ее укладка происходит по бокам и под плитами.
  5. Дренаж и водоотведение. Системы необходимы для защиты опоры от грунтовых, талых и дождевых вод.
  6. Металлический каркас или пояс. Придает фундаменту прочности и жесткости.
  7. Необходимые инженерные коммуникации.
  8. Система напольного обогрева. Здесь требуется обустроить водяной контур, чтобы в дальнейшем сократить расходы на строительстве отопления.
  9. Бетонная плита. Ее толщина зависит от особенностей грунта и веса будущего здания. Для придания прочности ЖБ основания следует сформировать ребра жесткости. Их лучше разместить в местах монтажа колонн и других подобных конструкций.

Свайно-ростверковый фундамент

Самым недорогим, прочным и надежным вариантом для постройки деревянного дома для постоянного круглогодичного проживания является свайно-винтовой фундамент или его железобетонный аналог — свайно-ленточный, а правильнее будет сказать, свайно-ростверковый железобетонный фундамент. Суть очень простая – согласно плану фундамента в земле формируются и монтируются сваи, а сверху к ним крепится лента (ростверк).

Если чуть подробнее, то на расстояние ниже глубины промерзания бурятся ямы для свай. Диаметр ямы обычно 250 мм, а её длина – не менее 1 800 мм. В яму подсыпается и трамбуется 200 мм песка, затем треугольником закладываются три прутка арматуры, обвязываются между собой и к их выпускам вяжется армокаркас будущей ленты. Плодородный слой под лентой предварительно снимается на 200 мм, вместо него подсыпается, проливается и трамбуется песок, по бокам ставится опалубка шириной 300 мм и высотой от 400 до 600 мм, в которую заливается бетон М350 (B22,5).

Через 28 дней фундамент наберёт свои 75% прочности и настанет время для монтажа стенокомплекта. В целом для свайно-ростверкового фундамента дела обстоят так.

Плюсы – относительно невысокая стоимость, быстрота возведения и надёжность. Минусы – необходимость качественной, а отсюда недешёвой, сборки деревянного утеплённого пола и частичное ограничение по монтажу системы водяного тёплого пола. Обычно в таком варианте на первом и втором этажах дома монтируются радиаторы отопления, которые, к сожалению, традиционно греют стену около окна за шторой, а не сам пол. Отсюда, в холодное время года, нашим ногам будет холодно, а голове жарко, что совершенно не вяжется с нашим представлением о полноценном комфорте в современном загородном доме.

При таком варианте заказчик получает дискомфорт по ощущениям при ходьбе (эффект батута), сложную и уязвимую конструкцию пола, его низкую энергоэффективность, а также высокий расход энергоносителя и высокие платежи в отопительный сезон, что не есть хорошо. Свайно-ростверковый фундамент будет уместен для дома, используемого в виде сезонной дачи или проживания в формате «пятница-воскресенье», а вот для варианта круглогодичного постоянного проживания идеальным будет обустройство утеплённого плитного фундамента.

Что из себя представляет УШП?

Аббревиатура УШП расшифровывается как утепленная шведская плита. Фундамент УШП это функциональное и энергоэффективное решение для вашего дома. Его главная особенность в том, что в основание встроены все системы коммуникаций, в том числе подогрев полов.

У такой технологии есть ряд преимуществ:

  • высокая скорость возведения;
  • отсутствие ограничений — это делает его универсальным вариантом для любого участка (в отличие от многих альтернативных решений). Тип грунта при этом влияет на толщину бетонной плиты в УШП, которая рассчитывается индивидуально;
  • более экономичный расход бетона — по сравнению со стандартными плитными фундаментами;
  • готовность к укладке чистового напольного покрытия — соответственно, количество подготовительных отделочных работ сокращается;
  • отсутствие необходимости в выкапывании глубокого котлована — а это сокращение количества земляных работ и экономия времени и средств;
  • готовность всех коммуникационных систем еще на начальном этапе строительства — это также ускоряет процесс возведения;
  • отличная энергоэффективность — дом будет максимально сохранять тепло, что позволит снизить затраты на коммунальные услуги.

Утепленная шведская плита имеет несколько альтернатив. Давайте сравним их между собой и определим основные преимущества и различия.

Свайный фундамент или УШП

Свайный фундамент представляет из себя группу свай, заглубленных в землю на разных уровнях в зависимости от типа грунта.

Среди его преимуществ можно назвать:

  • универсальность — подходит для разных типов грунтов;
  • простота расчета свайного поля — в зависимости от планировки можно сделать самостоятельно;
  • экономичность — сваи являются самым бюджетным вариантом для основания, которое можно возвести и своими руками.

Но есть у него и минусы:

  • необходимость использовать крупную технику для возведения — это возможно не на любом участке, поскольку не везде есть достаточная площадь для маневра, плюс всегда есть риск повредить или вообще разрушить соседние постройки;
  • сложность расчетов для предотвращения смещения свай;
  • обязательное исследование почвы — поскольку высока вероятность усадки конструкции;
  • ограниченность в применении — для построек из кирпича, бетона или блоков лучше подойдет УШП, поскольку сваи недостаточно надежны.

УШП или ленточный фундамент

Ленточный фундамент представляет собой сплошную ленту из бетона по всему периметру здания под несущими стенами.

Среди его преимуществ можно назвать:

  • отсутствие необходимости в применении крупной техники — для возведения такого основания хватит только человеческого ресурса;
  • относительная бюджетность — количество нужных для постройки материалов сокращается за счет небольших размеров самого основания;
  • высокая скорость возведения — она достигается благодаря простоте конструкции.

Есть у него и минусы:

  • тщательный анализ и произведение сложных расчетов — как и предыдущий вариант, этот тип основания требует тщательной подготовки, которая стоит недешево;
  • большой вес — который может привести к перекосу дома (когда одна его часть опустится ниже остальных);
  • ограниченность в применении — например, такой фундамент нельзя использовать на пучинистых грунтах или на участках с высоким уровнем грунтовых вод: для таких условий лучше подойдет УШП.

УШП или свайно ростверковый фундамент

Свайно-ростверковое основание представляет собой свайные опоры, объединенные плитами или балками — такая конструкция придает зданию нужную жесткость. Этот вариант является комбинированным — он соединяет в себе лучшие свойства двух предыдущих оснований, ленточного и свайного.

Он имеет следующие преимущества:

  • экономичность — для работы можно обойтись небольшой строительной бригадой, а бетон можно замешивать самостоятельно непосредственно на объекте;
  • возможность круглогодичного монтажа — что позволяет не ждать наступления теплого времени года и не затягивать с началом строительства;
  • уменьшение теплопотерь в холодное время года — это возможно благодаря отсутствию контакта основания с промерзшей почвой;
  • отсутствие ограничений по типу грунтов для возведения — такой фундамент подойдет практически для любого участка;
  • отсутствие трудоемких и финансово затратных подготовительных работ.

Среди минусов можно назвать:

  • невозможность добавления в проект цокольного этажа или подвального помещения;
  • ограниченность нагрузки — для такого типа основания нужно выбирать более легкие материалы для стен и внешней облицовки, иначе оно может не выдержать: для более серьезных нагрузок лучше подойдет УШП;
  • потребность в дополнительном утеплении — если дом находится в климатическом регионе с суровыми зимами: здесь энергоэффективная УШП тоже выигрывает.

В чем особенность технологии?

  • Вся плита покрывается утеплителем (отсюда и часто применяемая аббревиатура – УШП). Это исключает влияние перепадов температуры почвы на основание строения. Так как промерзание грунта под самим домом незначительное, риски его подвижек существенно снижаются.
  • Глубина такого фундамента – минимальное.
  • Все коммуникационные трассы проходят внутри утепленной шведской плиты.
  • Такие основания используются, как правило, при возведении домов не более чем в 2 этажа.

С учетом особенностей климата нашей страны, для частного сектора – отличный вариант. Вот теперь, зная обо всех нюансах строительства, можно перейти к его поэтапному описанию. Получиться должна примерно такая конструкция, как на рисунке (вариант).

Технология монтажа плиты

Монтаж плитного монолитного фундамента ничинается с подготовки грунта и его разметки

  • Монтаж плитного монолитного фундамента ничинается с подготовки грунта и его разметки. Размечают участок с учётом прибавки параметров под сооружение опалубки и устройства песчаной подушки. То есть котлован роют на 20 см глубже проектной толщины подушки.
  • Следующим слоем станет песчаная подушка, которую нужно насыпать толщиной около 20 см, слегка увлажнить и хорошо утрамбовать.
  • Теперь можно устанавливать опалубку по всему периметру песчаной прослойки и котлована.
  • Поверх песчано-гравиевого слоя нудно постелить гидроизояционный материал. Его стелют внахлест, тщательно обрабатывая края стыков газовой горелкой. Таким образом они будут слегка плавиться и тем самым создавать герметичный слой материала. Края рубероида закидывают на стенки опалубки.
  • Следом можно постелить геотекстиль, который утеплит плиту со стороны грунта. Этот материал также устраивают внахлест и герметично.
  • Следующий этап — монтаж коммуникаций. При этом всю разводку нужно проверить методом пролива перед заливкой раствора.
  • Важным также в технологии монтажа бетонной монолитной плиты является её армирование. Для создания жёсткого каркаса используют арматуру сечением 12-16 мм. Из них сооружают ребра сеток. Для продольных прутов, которые будут соединять две армирующие сетки, применяют арматуру меньшего сечения — 6-8 мм.

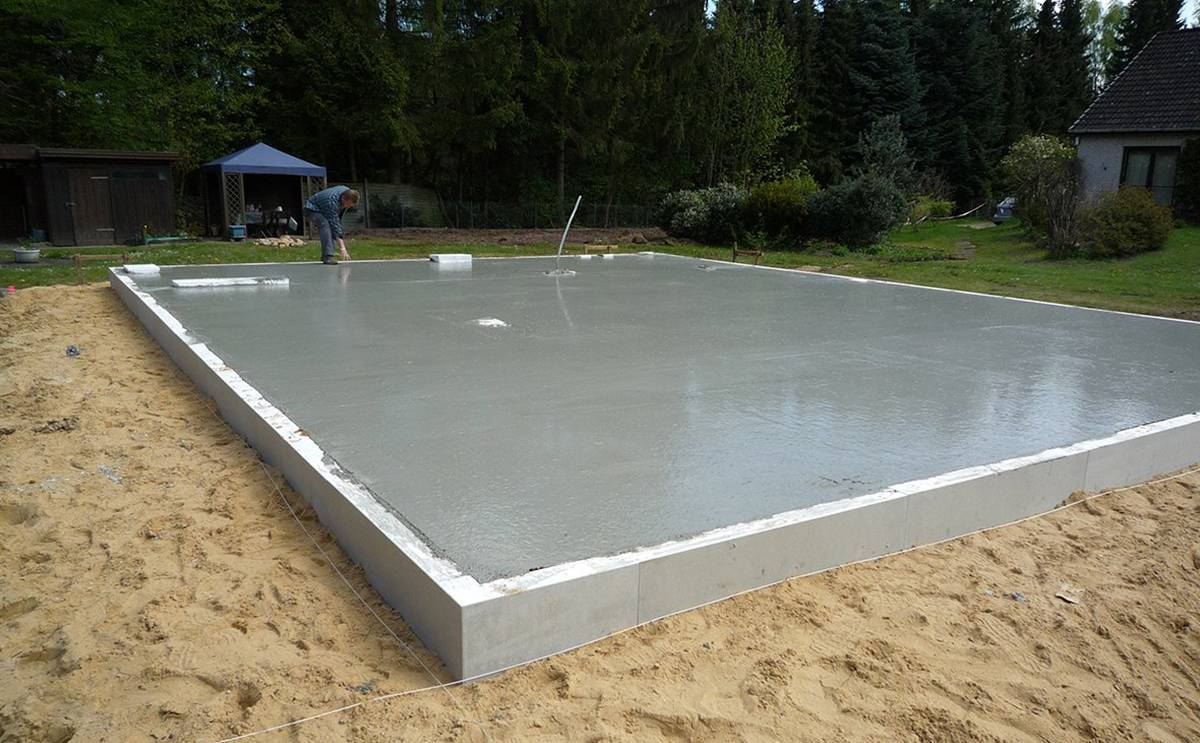

В последнюю очередь производят заливку раствора в опалубку, тщательно усаживая его строительным вибратором.

Видео описание

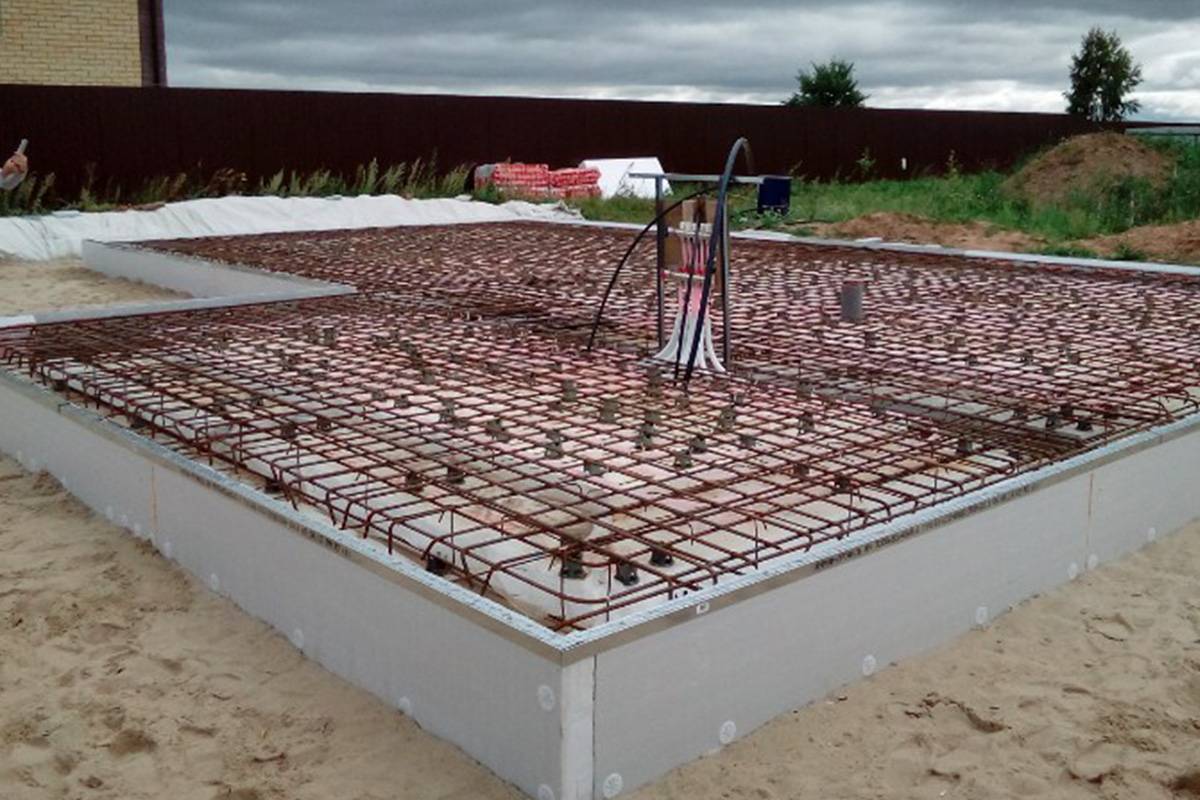

Более наглядно процесс укладки и вязания арматуры для УШП можно увидеть на видео:

Тёплый пол

Существует несколько правил, которых следует придерживаться при монтаже трубопровода тёплого водяного пола:

  • Возле внешних стен трубы следует укладывать более плотно, чем во внутреннем пространстве помещения.
  • Минимальный шаг укладки трубы не должен быть меньше 10 см, а максимальный не более 25 см.
  • Расстояние от внешней стены не менее 15 см, в этом случае удастся избежать теплопотерь.

Трубы крепятся к арматурной сетке пластиковыми хомутами-стяжками с шагом 30-50 см по прямой линии и 15-25 см на изгибе.

Заливка бетона

При заливке следует использовать товарный бетон, произведённый на заводе. Процесс наполнения опалубки бетоном должен происходить за один раз. Допускается посекционное наполнение, но не реже чем через 1 час после заполнения соседних секций. Послойная заливка недопустима. Бетон обязательно нуждается в уплотнении при помощи виброрейки или виброплиты. Применение погружных вибраторов не рекомендуется, так как ими можно повредить теплоизоляционный слой.

Область применения УФФ

Изучая технические характеристики утепленной фундаментной основы из финских плит, можно уверенно говорить, что такая конструкция способна эксплуатироваться в районах с различными климатическими условиями, пригодна для любых почвенных составов, выдерживает нагрузочные воздействия в пределах трех тонн на один погонный метр ленточного основания.

Каждая из приведенных характеристик соответствует большинству строящихся сооружений каркасного типа, высотность которых достигает двух этажей.

За счет увеличения опорной основы фундаментной ленты разрешается добавить массу строительной конструкции из расчета четырех – пяти тонн. Но в таком случае необходимо выполнить обязательный поверочный расчет по методу ленточного фундаментного основания.

Конструкция фундамента УШП

Утеплённая шведская плита (УШП) — малозаглублённое основание, которое состоит из нескольких материалов. Бетонное основание является изолированным от грунта слоем утеплителя, представленного в виде экструдированного плитного пенополистирола. Основа подходит для строительства домов малоэтажного типа из пенобетона или кирпича, срубов и каркасных конструкций. При этом в бетонной плите прокладывают коммуникации, она является основой для тёплого пола в доме.

Строительство шведской плиты предполагает разработку схемы

Фундамент представляет собой надёжное, долговечное основание, обеспечивающее устойчивость здания на любом грунте. Параметры каждого слоя определяют в зависимости от массы здания, несущей способности грунта и других факторов.

Положительные и отрицательные черты

Плитное основание, созданное по типу шведской плиты, обладает всеми особенностями классического монолитного фундамента, но имеет и отличия. Главные свойства и преимущества шведской излированной плиты заключаются в следующем:

  • равномерное распределение нагрузки на грунт, что отчасти обеспечивается слоем утеплителя;
  • амортизация пучения почвы в результате морозов;
  • теплоизоляция основной бетонной плиты фундамента;
  • сочетание утеплённой отмостки и дренажа;
  • фундамент подходит для любого типа почв;
  • простая схема армирования без сложных чертежей.

Строительство шведского фундамента требует довольно большого объёма бетона, так как плита представляет собой монолитную конструкцию. В результате этого затраты на материалы довольно большие, что следует учитывать перед началом работ.

Шведская плита позволяет легко монтировать теплый пол на этапе строительства

При строительстве основания важно правильно рассчитать расположение коммуникаций, ведь после завершения монтажа невозможно переделать системы. Шведская плита подвержена риску пучения и неравномерной осадке на грунтах с малой несущей способностью. В результате этого монолитная конструкция повреждается и поэтому строительство требует тщательного расчёта параметров будущего фундамента с учётом особенностей почвы

В результате этого монолитная конструкция повреждается и поэтому строительство требует тщательного расчёта параметров будущего фундамента с учётом особенностей почвы.

Технология фундамента

Плитный фундамент имеет многослойную структуру, в которую входят несколько материалов. Каждый из компонентов выполняет определённую функцию

Особенное внимание при строительстве уделяется порядку чередования слоёв. От этого зависит качество, долговечность, прочность основания для здания. Все слои укладывают в четкой последовательности

Все слои укладывают в четкой последовательности

Монолитная конструкция удобна на разных почвах. При строительстве учитывают функции слоёв плиты, заключающиеся в следующем:

  • геотекстиль защищает основные слои от влаги из почвы, разделяет грунт и песок;
  • дренажные коммуникации обеспечивают отвод влаги от фундамента, предотвращая его повреждение;
  • песок является не пучинистым грунтом и необходим для устойчивости конструкции;
  • утеплитель обеспечивает теплоизоляцию здания со стороны пола;
  • гидроизоляция предотвращает гниение, коррозию материалов и коммуникаций;
  • ещё один слой утеплителя усиливает защиту конструкции;
  • арматурная сетка необходима для хорошего сцепления бетона;
  • бетонная плита — основа для создания пола в доме.

Каждый слой имеет параметры, которые соответствуют особенностям грунта, весу здания. При строительстве нужно использовать только качественные материалы, характеристики которых обеспечат долговечность сооружения.

Плюсы и минусы

Основным достоинством данной технологии является возможность самостоятельного выполнения работ (без привлечения сторонних подрядчиков и дорогостоящей техники).

Достоинства

Помимо этого, такие основания имеют целый ряд других достоинств, перечисленных ниже:

  • при использовании УШП отпадает необходимость в масштабных земляных работах, поскольку для ее размещения не требуется глубокий котлован;
  • в случае возведения небольших коттеджей фундамент вообще может быть вырыт вручную;
  • монолит утеплен практически со всех сторон, что существенно продлевает срок его эксплуатации;
  • еще на стадии проектирования в нем предусматриваются полости для прокладки инженерных коммуникаций, водоводов и канализационных стоков, что заметно удешевляет и ускоряет все строительные операции;
  • такие фундаменты допускается возводить практически на любых почвах с учетом того, что высотность строящихся зданий может достигать 3 этажей.

Ко всему перечисленному следует добавить, что шведская плита одновременно является гидроизолятором, позволяющим продлить эксплуатационные сроки всего здания. Благодаря этому полностью исключена возможность появления мостиков холода, в результате которых образуются нежелательный конденсат и грибковые отложения.

Отметим также, что наружная поверхность УШП – это готовая основа для обустройства пола в помещениях будущего строения, что существенно удешевляет отделочные работы. В рассматриваемой технологии предусмотрена возможность дополнительного армирования и укладки фирменных теплых полов. Данная особенность позволяет сэкономить на строительстве, а также несколько ускорить внутреннюю отделку помещений.

Недостатки

Фундаменты УШП имеют и ряд недостатков, основной из которых – высокая рыночная цена всей конструкции в целом. Среди прочих минусов можно выделить:

  • невозможность обустройства подвального помещения;
  • слабость теплоизолирующего слоя, нередко повреждаемого грызунами, что может вызвать усадку здания;
  • сложности, возникающие при сооружении домов на пересеченных местностях (из-за них высотность строений обычно ограничивается тремя этажами).

Относительно денежных средств, потраченных на УШП, следует отметить, что все расходы компенсируются отказом от привлечения техники, а также возможностью полностью сделать фундамент своими руками. В процессе эксплуатации они дополнительно окупаются меньшими затратами на отопление внутренних пространств дома.

Технология «шведская плита»

22.04.2020 Шведская плита — это утепленный монолитный плитный фундамент малого заглубления. Главная особенность этой технологии в том, что всё основание дома базируется на слое утеплителя (под плитой). Под теплым домом грунт не промерзает и не пучинится. Такой фундамент пригоден для любых грунтов, при любой глубине залегания грунтовых вод.

Данная технология базируется на основных принципах проектирования и устройства малозаглубленных фундаментов на пучинистых грунтах, описанных в Стандарте организации (СТО 36554501-012-2008), разработанном научно-исследовательским, проектно-изыскательским и конструкторско-технологическим институтом оснований и подземных сооружений (НИИОСП) им. Н.М. Герсеванова (ФГУП НИЦ «Строительство»), ФГУП «Фундаментпроект», МГУ им. М.В. Ломоносова (геологический факультет, доктор технических наук Л.Н. Хрусталев) и техническим отделом ООО «ПЕНОПЛЭКС СПб».

Технология «шведской плиты» объединяет в себе устройство утепленной монолитной фундаментной плиты и возможность прокладки коммуникаций, включая систему водяного подогрева пола. Комплексный подход позволяет получить в короткие сроки утепленное основание со встроенными инженерными системами и ровный пол, готовый для укладки плитки, ламината или другого покрытия.

Принципиальная схема устройства утепленной шведской плиты

Особенности монтажа

Для обеспечения нормальной работы утепленной шведской плиты (УШП) и предотвращения морозного пучения необходимо предусмотреть устройство системы отвода грунтовых вод (дренажная система по периметру сооружения). Важную роль играет также устройство непучинистой подготовки (подушка из крупного песка, щебня). В случае, если применяется комбинация слоев щебня и песка, необходимо предусмотреть разделение данных слоев геотекстилем (при расположении грунта мелкой фракции над более крупным). Под плиту необходимо заранее заложить все необходимые коммуникации (водопровод, электричество, канализация и т.п.) и вводы.

Конструкция шведской плиты предполагает передачу всех нагрузок от сооружения (собственный вес, эксплуатационные нагрузки, снеговые и т.п.) на слой утеплителя, именно поэтому к используемому теплоизоляционному материалу предъявляются высокие требования по прочности. Наиболее рациональным вариантом применения в данной конструкции являются теплоизоляционные плиты ПЕНОПЛЭКС ФУНДАМЕНТ, обладающие практически нулевым водопоглощением и высокой прочностью на сжатие.

Интегрированная в конструкцию фундамента система подогрева обеспечивает комфортные условия внутри помещения. А использование прочных и абсолютно влагостойких плит ПЕНОПЛЭКС ФУНДАМЕНТ в качестве подготовки основания в разы увеличит теплотехническую надежность и эффективность системы теплого пола. В качестве теплоносителя в системе может применяться обычная вода или антифриз (если в зимний период времени в помещении не будет возможности всегда поддерживать плюсовую температуру). В качестве отопительных трубопроводов в системах водяных теплых полов могут использоваться практически все виды труб: металлопластиковые, медные, из нержавейки, полибутана, полиэтилена и т.д.

При укладке греющих труб руководствуются следующими правилами:

  • Более высокая тепловая мощность теплых полов достигается более плотной укладкой труб. И наоборот, то есть, вдоль наружных стен греющие трубы должны быть уложены более плотно, чем в середине помещения.
  • Не имеет смысла укладывать трубы плотнее, чем через 10 см. Более плотная укладка ведет к значительному перерасходу труб, при этом тепловой поток остается практически неизменным. Кроме того, возможно появление эффекта теплового моста, когда температура подачи теплоносителя сравняется с температурой обработки.
  • Расстояние между греющими трубами не должно быть более 25 см, для обеспечения равномерного распределения температуры по поверхности пола. Чтобы «температурная зебра» не воспринималась ногой человека, максимальный перепад температуры по длине стопы не должен превышать 4°С.
  • Отступ греющих труб от наружных стен должен составлять не менее 15 см.
  • Не рекомендуется укладывать греющие контуры (петли) длиной более 100 м. Это приводит к высоким гидравлическим потерям.
  • Нельзя укладывать трубы на стыке монолитных плит. В таких случаях надо положить два отдельных контура по разные стороны от стыка. А трубы, пересекающие стык, должны быть уложены в металлические гильзы, длиной 30 см.

Монолитная плита

Этот вариант конструкции фундамента представляет собой комбинацию плитного и ленточного основания. Наглядно, хоть и упрощенно, его можно представить в виде плоской крышки коробки, перевернутой вверх дном.

Сначала строится лента, а поверх нее заливается монолитная плита таким образом, чтобы ее края опирались на ленту. Получается, что дом опирается на плитное основание, имеющее ленточный фундамент.

Такая комбинация позволяет объединить преимущества двух типов основания, получив в результате снижение нагрузки на ленту от перераспределения веса постройки и возможность ее усиления в участках наибольшей нагрузки.

Преимущества плиты состоят в низком удельном давлении на грунт, вызванном большой площадью опоры. Основание перемещается вместе с домом при возникновении подвижек почвы, не разрушаясь и не причиняя вреда постройке.

Лента, установленная под плитой, снижает возможность бокового смещения, сдвигающего платформу с песчаной подушки. Кроме того, появляется дополнительное усиление по периметру несущих стен, снижающее нагрузку на плиту.

Итогом такого объединения становится возможность снизить толщину плиты и площадь сечения ленты, взаимно усиливающих друг друга, что дает заметную экономию строительного материала.

К недостатками можно отнести необходимость тщательного обследования гидрогеологических условий участка, достаточно сложный инженерный расчет проекта и большое количество трудовложений, в частности — земляных работ.

Развитие технологии: методики, материалы, комплектующие

На сегодняшний день по схеме УШП в Германии и скандинавских странах построено более 1,5 млн. домов. В Северной Европе технология insulated monolithic slab foundation получила статус общепринятой и нашла отражение в строительных стандартах ЕС. В США полное наружное утепление плитных фундаментов распространено мало, так как 90% территории страны имеет индекс мороза не более 3000. Однако, и там УШП нашла применение: прежде всего, при возведении «пассивных домов».

За последние 10 лет разработчики проектов отдают большее предпочтение экструдированному пенополистиролу (ЭППС) как материалу, обеспечивающему более равномерную усадку фундаментов и сохраняющему теплоизолирующие свойства независимо от времени и условий эксплуатации. Были детально исследованы напряжения в бетоне, возникающие при эксплуатации малозаглубленных плитных фундаментов. По их результатам строители отказались от идеи использования утеплителей с разной предельной прочностью (ранее предполагалось, что для выравнивания усадки под плиту пола необходимо использовать менее прочные плиты, чем под ребра жесткости). Было доказано, что самые опасные концентраторы напряжений в плите могут возникать на месте стыка разных сортов теплоизолятора.

Производители экструдированных пенополистиролов начали выпускать материалы и комплектующие, специализированные для монтажа УШП.

К примеру, Dorocell в настоящий момент сама производит полный набор деталей «конструктора» несъемной опалубки из ЭППС. Визитной карточкой компании являются блоки с вмонтированными направляющими для арматуры

Некоторые бренды уделяют повышенное внимание эстетическим свойствам комплектующих: борта опалубки формуются в виде цоколей традиционного переменного сечения

Опалубка для УШП

Если говорить об отечественном рынке, то здесь на рынке можно выделить 2 брэнда: Технониколь и Пеноплэкс. Обе компании выпускают ЭППС европейского уровня качества для плитных фундаментов, возводимых по технологии УШП. Более подробно хочется остановиться на специализированной серии ТЕХНОНИКОЛЬ CARBON ECO SP. В нее кроме базовых форматов плит входят, L-образные профили для быстрого монтажа бортов. Кроме сечения эти элементы интересны тем, что с наружной стороны на их цокольных частях закреплены ЦСП (цементно-стружечные плиты). ЦСП позволяют наносить декоративную штукатурку без дополнительных подготовительных стадий. Таким образом, монтаж УШП с помощью комплектующих Технониколь, является на данный момент самым удобным.

устройство УШП с ипользованием плит ПЕНОПЛЭКС

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
