Какой сборный фундамент использовать при строительстве

План сборочного основания

В плане для обустройства сборного фундамента изображается разрез сооружаемого здания в горизонтальной плоскости масштабом 1:200 или 1:400. В документе детально обозначается структура основы относительно осей постройки. В плане указываются конкретные сведения:

• глубина заложения сборных элементов;
• размер, конфигурация и раскладка блоков и подушек;
• поперечные разрезы основания в нескольких местах в масштабе 1:25 или 1:50;
• расположение линий прокладки коммуникаций.

К плану прилагается пояснительная записка, где указываются технологические стадии процесса обустройства основания, характеристики отдельных элементов, структура фундамента и прочая важная информация.

Монтаж стен сборного фундамента

Для монтажа стен применяются блоки шириной 400-600 мм. Блоки шириной 600 мм используются при монтаже наружных стен фундамента, для внутренних можно использовать блоки в 400 мм.

Установка начинается по натянутому шнуру с углов здания. Обязательно соблюдается перевязка нижнего ряда блоков со швами фундаментных подушек. Монтируются блоки на цементном растворе марки не ниже М100. Вертикальность и горизонтальность каждого смонтированного элемента проверяется строительным уровнем.

Все последующие ряды блоков устанавливаются с перевязкой швов, заделкой их цементным раствором, замки между блоками заливаются раствором или бетоном на мелкой фракции щебня.

Пошаговая инструкция по монтажу

Начиная обустройство фундамента, чертежи нужно подготовить заранее, указав все важные параметры и рабочие моменты.

Среди основных этапов строительства выделяют:

1. Подготовку стройплощадки.
2. Выкапывание углубления.
3. Установку опалубки.
4. Проведение армирования.
5. Заливку бетонной смеси в опалубку.
6. Монтаж гидроизоляционных слоев.
7. Завершающие этапы.

Подготовка траншеи

На начальных этапах выполняется разметка ленты и выкапывание траншеи. По периметру постройки закрепляются деревянные колышки, а между ними протягиваются веревки. Если площадка неровная и имеет наклон, ее нужно выровнять бульдозером, поскольку применение лопаты потребует больших затрат времени и усилий. Еще специальная техника может снять верхний слой почвы.

Дальше необходимо прокопать траншею, отбрасывая землю как можно дальше. Такой подход позволит избежать осыпания земли и сэкономит силы.

Дно углубления выравнивается по горизонтали с помощью гидроуровня. В заданных точках устанавливается нить. Участки с отклонениями от уровня корректируются.

Подушка под основание

На дно ямы помещается песок, отсыпку делают слоем в 25 см. Остатки земли убираются. С целью обеспечения защиты фундамента от влаги и повышения устойчивости можно засыпать дно гравием. Подобная подушка присутствует практически во всех случаях и увеличивает срок службы основания.

Если на этапе формирования траншеи пошел сильный дождь, переходить к следующим действиям запрещено. При наличии глинистой почвы, лишнюю воду можно откачать. В противном случае нужно дождаться, пока дно не высохнет.

На этом земляные работы завершаются. Следующие мероприятия выполняются тяжелой техникой. Услуги манипулятора оплачиваются посуточно, поэтому надо заранее рассчитать количество дней, необходимых для проведения работы быстро. При отсутствии навыков в управлении машиной лучше вызвать специалиста.

Укладка блоков

Чтобы провести монтаж блоков бетона, необходимо воспользоваться специальными инструментами и помощью специалистов. При отсутствии опыта в выполнении такой работы, лучше сразу доверить ее профессионалу, который является оператором манипулятора.

Поскольку специальная тяжелая техника обладает большими габаритами, необходимо заранее предусмотреть место ее въезда на участок, чтобы исключить «мертвые зоны» в процессе укладки. Избегайте работы на критическом вылете стрелы, поскольку это снизит грузоподъемность и устойчивость конструкции.

При монтаже нужно предварительно выровнять песок, применяя длинный уровень. Оптимальная длина блока составляет 2,4 м. Подобные мероприятия нужно проводить вдвоем, поскольку установка тяжелых конструкций является опасной и сложной.

Каждый блок должен размещаться по линии без изгибов и изломов. При возникновении подобных неприятностей, нужно поднять блоки и исправить ошибки.

Укладка начинается с углов постройки с осторожным опусканием блока. По мере ослабления натяжения тросов, нужно проверить пространственное положение. На каждом этапе монтажа нужно придерживаться правил безопасности и быть внимательным.

Поскольку на рынке предлагаются разные типоразмеры готовых блоков, необходимо заранее рассчитать эти параметры, чтобы не пришлось резать их в процессе укладки. Если были допущены ошибки, понадобится осуществить резку. Для этого действия используется мощная болгарка с прочным режущим диском.

Каждый ряд блоков фиксируется методом обвязки. При этом рекомендуется размещать стыки посередине блоков следующего ряда. С помощью кувалды следует загнуть стропильные петли из катанки. Дальше нужно подготовить цементно-песчаную смесь и залить ее в щель.

Состояние каждого блока проверяется отдельно. При наличии сильных погрешностей понадобится подсыпать или убрать песок

Важно быть осторожным, чтобы не повредить конструкцию. Если вы не уверены в качестве крепления первого ряда, не стоит переходить к монтажу второго, поскольку исправить недочеты в будущем будет непросто

Верхний ряд размещается на стяжку из цемента и песка толщиной 2-3 см. Выравнивание раствора должно быть максимально тщательным.

На этапе укладки не забывайте предусматривать отверстия для прокладки коммуникаций и отвода жидкости. Лучше приобрести готовые блоковые элементы с проделанными отверстиями разного диаметра. При отсутствии такой возможности стоит оставлять небольшое расстояние между блоками, вставляя в них отрезки пластиковых труб. Высота отверстий указывается в чертежах.

Наши услуги

Строительная занимается обустройством наиболее универсального вида фундамента — свайного. Мы гарантируем качественное выполнение всего спектра свайных работ: от проектирования основания, до поставки железобетонных свай от лучших отечественных производителей и их погружения.

В распоряжении нашей фирмы находятся опытные сотрудники и современное оборудование — копровые установки, способные эффективно выполнять лидерное бурение и забивку железобетонных свай ударным и вибрационным методом.

Надежность и долговечность любого фундамента непосредственно зависит от правильности его проектирования и качества выполнения работ. Без должного опыта и квалификации сделать все согласно технологии крайне сложно. Если вы хотите, чтобы фундамент вашего дома был возведен на века, обращайтесь к нам, и мы сделаем все на совесть. Мы занимаемся только забивкой свай, лидерным бурением, забивкой шпунтов.

Назначение железобетонного фундамента

Железобетонный ленточный фундамент может иметь не только ровные геометрические формы, но и расширяться к своему основанию. Расширенная нижняя часть называется подушкой. Ее обустройство помогает значительно компенсировать все нагрузки от вышестоящей конструкции здания. Заметьте, что нагрузки должны гаситься не только статические, но также динамические, которые возникают, например, от движения слоев грунта, а также деформации от движения людей в доме.

По конструкции железобетонный ленточный фундамент напоминает сплошную ленту, которая размещается по всему периметру здания. В основном на практике нашли применение сборные или монолитные железобетонные основания.

Просмотреть все цены на ленточные и другие типы фундаментов вы можете здесь.

Технология производства работ

Технологический процесс устройства сборного ленточного фундамента заключается в поэтапном выполнении всех этапов строительства, начиная от разметки и заканчивая уходом за готовой конструкцией ленточного фундамента.

Подготовительный этап

На первоначальном этапе по устройству фундамента необходимо подготовить строительную площадку: расчистить территорию и выполнить необходимую разметку по исполнительной рабочей схеме фундаментов. С помощью веревки и колышков линейные размеры фундаментов закрепляются непосредственно на почве

Следует обратить внимание на правильность углов разметки. Контрольной проверкой правильности разбивки служит проверка диагоналей линейной конфигурации фундамента: все диагонали прямоугольных участков должны иметь одинаковое значение

Земляные работы

Земляные работы заключаются в подготовке траншеи под укладку сборных элементов. Для большого объема по выемке грунта лучше всего использовать строительную землеройную технику – экскаватор.

Схема укладки блоков ФБС

При небольших объемах земли и малой глубине залегания фундамента можно самостоятельно своими руками подготовить траншею. Рабочая ширина траншеи чуть больше расчетной ширины блоков фундамента. Такое различие необходимо для удобства выполнения монтажных и гидроизоляционных работ. Дно траншеи зачищается и выравнивается по строительному уровню.

Подготовка основания

На подготовленное зачищенное дно необходимо уложить песчаную подготовку толщиной 50 – 100 мм. Засыпанный песок разравнивается по уровню и уплотняется ручными или электровибрационными трамбовками. После этого песчаная подушка проливается водой. На готовую песчаную полушку укладывается гидроизоляционный слой из рулонного кровельного материала. Гидроизоляцию заполняют цементно-песчаным раствором, после высыхания основание считается готовым к монтажу фундаментных блоков.

Монтаж сборных элементов

Для правильной укладки сборных блоков необходимо перенести осевые линии схемы или чертежа здания на край и дно траншеи. По этим линиям выставляются маяки, по которым будет производиться укладка угловых фундаментных элементов.

Укладка фундаментных элементов

С помощью грузоподъемной строительной техники производят укладку сборных фундаментных элементов на бетонную смесь и проверяют горизонтальность строительным уровнем. Пазы блоков заполняются цементным раствором.

Завершающий этап сборки фундамента

После окончания укладки фундаментных блоков рекомендуется тщательно заполнить швы между блоками цементным раствором и после полного их высыхания необходимо выполнить защитную обмазочную или склеечную гидроизоляцию боковой поверхности ленточного фундамента. Такое изоляционное покрытие надежно защитит конструкцию фундамента от капиллярной и атмосферной влаги. Правильно выполненная гидроизоляция создает в доме комфортный микроклимат для проживания.

Подготавливать траншею для устройства фундамента необходимо непосредственно перед началом работ. В случае выпадения атмосферных осадков может произойти обрушение стенок траншее и всю работу придется переделывать.

Для прокладки инженерных коммуникаций следует заранее предусмотреть монтажные отверстия в ленте фундамента. Устройство таких отверстий позволит без труда проложить все необходимые трубопроводы и кабельную продукцию в подвальную часть фундамента для дальнейшей разводки по всему дому.

Какие материалы понадобятся для обустройства ленточной основы

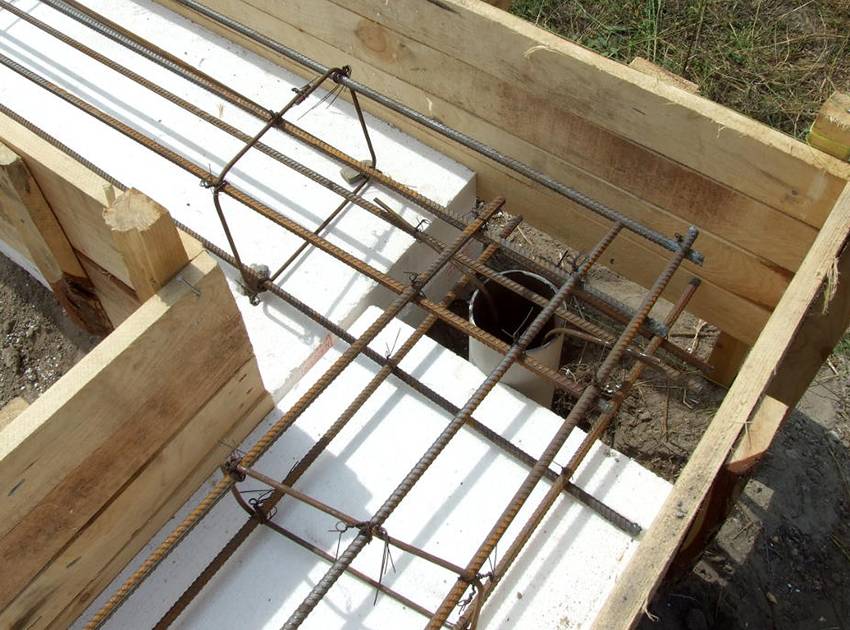

Для постройки монолитной фундаментной ленты из железобетона необходимо подготовить:

• раствор бетона. Учитывая увеличенный объем бетонирования, целесообразно купить готовую смесь;
• металлические прутки рифленого сечения. Из них изготавливают арматурную решетку, предназначенную для усиления конструкции;
• материалы для монтажа опалубки. Для сборки опалубочной конструкции потребуется фанера, доски или листовой металл;
• среднефракционный гравий и очищенный песок. Они используются при обустройстве демпфирующего слоя;
• гидроизоляционные материалы. Для повышения влагостойкости фундамента используется мастика на основе битума или листы рубероида;
• вязальную проволоку. Она обеспечивает жесткую фиксацию арматурных стержней, а также неподвижность щитов опалубки.

При условии самостоятельного приготовления бетонной смеси потребуется портландцемент, щебень, песок и вода. Не забудьте подготовить саморезы и гвозди для сборки опалубочной конструкции.

Необходимые материалы для обустройства ленточной основы

Полезные советы

Когда грунтовые воды залегают высоко, на дне котлована предусматривают укладку слоя глины до 10 см.

Для усиления грунта до 50% песка заменяют щебнем крупной и средней фракции. Лучше выбирать кубические и округлые камни, не используя слоистые сыпучие материалы.

Важно правильно производить забор почвы, скважины делаются в разных местах участка. Уровень залегания вод определяют по соседским колодцам или заполнению скважин, сделанных для забора грунта

Пучинистая почва поднимается и опускается в течение года до нескольких сантиметров, если монолитное основание будет слабым, по дому пойдут трещины. Лучше предусмотреть 20% запас прочности.

Достоинства и недостатки

Фундамент ленточный сборный широко применяется в строительных работах, что обусловлено его следующими плюсами:

1. Увеличенная скорость возведения. Для обустройства сборных оснований используются готовые блоки, что ускоряет процесс строительства. После соединения элементов, можно переходить к другим работам.
2. Высокое качество сборки и надежность. Все составные блоки проверяются на соответствие стандартам ГОСТ и проходят жесткий контроль качества.
3. Большой срок службы.

Но кроме плюсов, у сборных изделий имеются и недостатки. В их числе:

1. Уменьшенные прочностные свойства в сравнении с монолитными аналогами.
2. Ухудшенная тепло- и влагоизоляция из-за наличия швов между блоками.
3. Дороговизна транспортировки. В некоторых случаях возведение сборных фундаментов обходится дороже монолитных, поскольку для их доставки на объект требуются большие затраты, а сборка выполняется с помощью подъемного крана.

Ошибки при устройстве столбчатого фундамента

Коснемся лишь дачного строительства, где самой распространенной ошибкой в устройстве столбчатого фундамента является отсутствие в нем развитой опорной части (подошвы). Связано это с тем, что стремясь снизить трудоемкость работ, столбы фундамента заливают из бетона в выбранных в грунте вертикальных колодцах равного сечения: выкапывают или бурят вертикальный канал, стенки которого обкладывают рубероидом или погружают в грунт трубу обсадным способом и заливают туда раствор. Как правило, такие столбы начинают быстро и неравномерно проседать даже при весьма хорошем грунте основания.

Если вы выбрали именно эти технологии возведения столба, рекомендуем нижнюю часть колодца хоть немного расширить: аккуратно выбирая грунт из стенок небольшой лопаткой или трамбуя его ниже окончания обсадной трубы. Но форма и размеры всех таких колодцев для одной постройки должны быть идентичны. Иначе не избежать неравномерной осадки столбчатого фундамента даже в хорошем грунте.

Столбчатый фундамент на просадочных грунтах (илистых или торфяных) — дом интенсивно и длительный период погружается в грунт даже при развитых подошвах в основании столбов.

Столбчатый фундамент возводят на глинистых грунтах с морозным пученьем. Зимой такая постройка на таком фундаменте не в состоянии компенсировать выталкивающее действие сил даже от незначительного морозного пученья: столбы поднимаются из грунта и уходят в сторону, даже с подошвами, заложенными ниже глубины промерзания. Эго явление можно наблюдать после каждой зимы на стойках заборов, установленных на столбчатых фундаментах, но их подправить намного легче, чем заваливающийся дом.

Допускаются ошибки и при разметке столбчатого фундамента

Поскольку столбы заводят под места локальных нагрузок от несущих конструкций постройки (стойки колонны или балки опорной рамы), важно чтобы они имели центральное загружение и были строго вертикальны. В противном случае, в передаваемой на столб нагрузке возникает боковая составляющая, которая уводит его в сторону

К аналогичным последствиям может привести недостаточное количество столбов под нагруженной балкой: балка прогибается и передает на столбы боковое усилие.

Столбчатые фундаменты с ростверками

Для устойчивости столбов и устройства опоры для возведения стен дома после выверки отметок верхнего обреза фундаментных столбов (монтажного горизонта) устраивают ростверк из сборных железобетонных элементов или монолитного железобетона. Вариант столбчатого фундамента с ростверком из типовых элементов показан на рис. 3.

Рис. 3. Столбчатый фундамент с ростверком из сборных типовых элементов: 1 — блоки ленточного фундамента ФЛ 8-12-3 (1180*800*300 мм); 2 — бетонные блоки ФБС 9-5-6 (880*500*580 мм); 3 — ростверк из железобетонных перемычек 5 ПБ-25-37 П (2460*250*200 мм); 4 — проволочная скрутка; 5 — армированный монолитный пояс

Рис. 5.  Заглубленные столбчатые фундаменты, устраиваемые на пучинистых грунтах: а — сборный фундамент; б — сборно-монолитный фундамент; 1 — песчаная подготовка толщиной 10 —15 см; 2 — блок фундамента ФЛ 6-12-3 (1180*600*300 мм); 3 — асбестоцементная труба диаметром 200 — 300 мм; 4 — бетон класса В15 (М200); 5 — выпуск арматурных стержней не менее 10 — 15 см (класс арматуры А-III, диаметром 18—22 мм); 6 — опорная плита из монолитного железобетона; 7 — сердечник из металлической трубы диаметром 80 —100 мм

Вместо железобетонных перемычек 5ПБ-25-37П могут использоваться перемычки 5ПБ-30-37П или БУ-28-1 длиной 2980 мм. Если нагрузки на перемычки превышают их расчетную несущую способность, то по верху перемычек устраивают обвязочный монолитный железобетонный пояс (рис. 4). Особенно это касается случаев строительства столбчатых фундаментов на просадочных и насыпных грунтах.

Столбчатые малозаглубленные фундаменты могут изготовляться из кирпича и монолитного бетона (рис. 1). Для этого в отрытую яму засыпают с послойным уплотнением влажный песок слоем толщиной 50 — 60 см, расстилают толь или рубероид, чтобы цементное молочко из бетона (раствора) не просачивалось в песок, и начинают кирпичную кладку на цементном растворе М50, а при монолитном варианте – укладку бетона М200. Стенки столбов делают сужающимися кверху, как показано на рис. 1.

Рис. 4. Столбчатый фундамент из сборных элементов с монолитным поясом: 1 — фундаментный блок ФЛ 8-12-3; 2 — стеновой блок ФБС 9-5-6; 3 — перемычки 5ПБ-25-37П; 4 — армированный монолитный пояс

После окончания устройства столбчатых фундаментов проверяют отметки верха столбов и при необходимости выравнивают цементным раствором состава 1:2. После этого приступают к устройству сборного, сборно-монолитного или монолитного железобетонного пояса (ростверка), а при строительстве деревянного дома — обвязки из бревен или брусьев. Устройство монолитного пояса обеспечит надлежащую продольную жесткость и устойчивость фундамента. До начала устройства монолитного пояса необходимо сборные перемычки надежно соединить между собой. Для этого монтажные петли крест-накрест связывают проволочной скруткой или соединяют с помощью сварки обрезки арматуры диаметром 8 —10 мм. Затем по верху перемычек устраивают опалубку и расстилают слой цементного раствора М100 толщиной 4 — 5 см, устанавливают арматурный каркас и укладывают бетонную смесь М200. Поверхность бетона выравнивают и закрывают любым рулонным материалом для предохранения от атмосферных воздействий. После набора прочности и устройства гидроизоляции можно приступать к монтажу плит перекрытий.

Как сделать утепление фундамента частного дома

В северных регионах теплоизоляция фундамента – один из основных процессов. Здесь несколько вариантов проведения:

1. Использовать утепленную несъемную опалубку. Она изготавливается из пенополистирольных плит, внутрь которых и заливается бетонный раствор.
2. Уложить и прикрепить те же полистирольные плиты на стенки залитого фундамента. Крепление производится с помощью грибовидных саморезов из пластика или битумной мастикой, которая в свою очередь будет выполнять и функции гидроизоляции.
3. Обложить фундамент снаружи или изнутри кирпичной кладкой.
4. Оштукатуривание поверхностей.

Так утепляют фундамент снаружи плитами из пенополистирола

Возможные ошибки при проектировании и устройстве фундамента

Если проектированием и устройством фундамента занимается не опытный строитель, есть риск допустить некоторые ошибки, которые впоследствии обернутся трещинами на фундаменте и его осадкой – как минимум. Обычно выделяют три самые распространенные.

• Свойства грунта недостаточно изучены, а также неправильно измерены уровень грунтовых вод на участке строительства и глубина промерзания почвы.
• Строительные материалы выбраны неверно, что чаще всего значит «выбраны те, что дешевле». Например, бетон перемешан с землей, в него добавлено слишком много воды, цемент взят более низкой марки, чем нужно, лежалый и т.д.
• Работы выполнены некачественно: сделана неверная разметка, опалубка снята слишком рано, зимой застывающий бетон не прогревался или подушка получилась неравномерной.

Монтаж сборного фундамента ленточного типа

Для строительства фундамента данного вида необходимо иметь при себе такие инструменты и материалы:

• экскаватор (по возможности);
• технику для раскладки элементов фундамента;
• вибропилу (ручную трамбовку);
• лопату;
• уровень;
• рулетку;
• щебень, песок, гравий;
• бетонный раствор;
• гидроизоляционный материал.

Монтаж ленточного сборного фундамента.

Все строительные работы должны начинаться с детальной разметки строительной площадки. При этом отмечаются оси здания, делаются отметки для будущего котлована или траншей. Учитывая тот факт, что такие конструкции обычно должны залегать ниже точки промерзания грунта, то для рытья траншей желательно использовать экскаватор.

Под подушку основания делается подсыпка из щебня или песчано-гравийной смеси. Все слои подсыпки смачиваются водой и хорошо утрамбовываются вибропилой или ручной трамбовкой. Осевые линии здания переносятся на котлован или траншеи, тщательно проверяется прямоугольность всей конструкции и соответствие всех размеров проекту. После этого выставляются маяки для укладки угловых подушек или конструирования опалубки (при монолитной подошве).

Затем при помощи спецтехники проводится раскладка фундаментных подушек согласно плану. При этом сначала укладываются угловые элементы, а затем и все остальные. После этого можно приступать к монтажу фундаментных блоков. Блоки устанавливаются на приготовленную бетонную смесь и выравниваются с помощью уровня. Между отдельными элементами в специальные пазы закладывается строительный раствор.

После высыхания всех швов внешняя поверхность блоков подвергается гидроизоляции. Сначала делается слой изоляции с помощью специальной мастики, а после нее создается дополнительный слой при помощи специальных рулонных материалов.

Если вы грамотно подошли к строительному процессу, правильно посчитали все необходимые величины, сделали экономический расчет стоимости строительства фундамента, то тогда ваш дом будет служить вам долгие годы.

Фундаментные блоки: типы, размеры, маркировка

В частном строительстве применяют несколько типов блоков. Для устройства ленточного сборного фундамента чаще всего используют только два вида:

• ФБС — фундаментный блок строительный сплошной. Когда говорят о таком типе блока, то подразумевают, железобетонный (с армированием) элемент без пустот. Это прямоугольные блоки разных размеров, имеющие на верхней поверхности монтажные стальные петли. Иногда в боковых гранях сформованы вертикальные каналы, которые при строительстве заливаются раствором. Из этих блоков складывают ленту фундамента.
• ФЛ — блоки-подушки. Имеют вид трапеции. Укладываются на подготовленное основание и служат для увеличения несущей способности фундамента.

Типы фундаментных блоков, которые нужны будут для сборного ленточного фундамента

При возведении ленточного фундамента необходимо предусмотреть трассы для прокладки и подведения инженерных систем: водопровода, канализации, электричества, отопления. Нужно не забыть о системе вентиляции и оставить отверстия под продухи для вентилирования подпольного пространства или подвала. Для этого могут пригодиться блоки с каналом для укладки коммуникаций: ФБВ.

Размеры и типы блоков регламентируются ГОСТом 13579-78. Для частного застройщика важны в основном размеры и эксплуатационные характеристики. На фото ниже приведена часть норматива, в которой определяются типы и размеры блоков.

Выдержка из ГОСТа, нормирующего размеры фундаментных блоков

Маркировка по ГОСТу

Чтобы легче было ориентироваться в спецификации, в названиях блоков тем же ГОСТом заложена информация о их размерах и типе.

Сначала идет название. Далее — цифры, описывающие геометрию в дециметрах;.

• первая — длина (9, 12,24);
• вторая (через тире или точку) — ширина (3,4,5,6);
• третья — высота (3,6);

Маркировка бетонных фундаментных блоков

Если длины и ширина встречаются любые, то высотой ФБС обычно делают 580 мм (в маркировке «6»). Изготовить блоки высотой 280 мм могут под заказ.

Далее, после цифр идет буквенное обозначение типа использованного бетона:

• Т — тяжелый (цементно-песчаная смесь с щебнем). Самый тяжелый блок высокой плотности. Именно этот тип используют при строительстве фундаментов.
• П — пористый с заполнителем из керамзитобетона. Имеют меньший вес, но и меньшую прочность, также более гигроскопичен.
• С — из силикатобетона (основное вяжущее — известь). Этот тип блоков боится намокания, потому при строительстве фундаментов не используется.

Например, ФБС 24.4.6 Т расшифровывается так: прямоугольный блок из железобетона высокой плотности. Длина 2380 мм, ширина 400 мм, высота 580 мм. По аналогии вы сможете расшифровать и другие обозначения.

Размеры блоков ФБС по ГОСТ

Правила сборки

1. Выкапываются траншеи, лучше экскаватором, потому что объем земляных работ здесь значительный. Их ширина должна быть больше ширины (размеров) блоков на полметра с каждой стороны, чтобы легче было проводить гидроизоляционные работы;
2. В них засыпается песчаная или гравийная подушка с трамбовкой и поливанием воды, толщина утрамбованного слоя минимум 30 см;
3. При необходимости заливается бетонная стяжка (лучше армированная) или укладываются специальные блоки. Собой они представляют плоские плиты и  называются подошвой.

Основное требование к двум последним этапам – горизонтальность верхней поверхности. Теперь можно переходить непосредственно к установке сборного железобетонного фундамента. Блоки опускаются краном в траншеи, как можно плотно друг к другу. Их тут же проверяют на горизонтальность установки с помощью уровня. Затем собирается второй ряд. Основное требование монтажа – укладка со смещением в половину длины железобетонного элемента. То есть, по типу кирпичной кладки с перевязью. Между подошвой и блоками и между элементами двух рядов обязательно наносится цементный раствор, он должен быть пластичным. Его толщина 2-3 м.

Понятно, что привезенные на стройплощадку блоки из железобетона не смогут на каких-то участках помещаться полностью. Поэтому, чтобы не ломать или разрезать материал под необходимый размер, монтаж проводят с таким расчетом, чтобы между некоторыми элементами конструкции оставались незначительные зазоры. Их просто надо будет залить бетонным раствором или заложить кирпичами или стеновыми бетонными блоками

При этом очень важно правильно соединить между собой элементы, которые стыкуются друг с другом под прямым углом. В таких местах также производится соединение в виде кирпичной кладки

Следующий этап – заливка сейсмопояса или по — другому, армирующей стяжки. По сути, это монолитный ленточный фундамент толщиною до 30 см, в который укладывается армирующий пояс из одной или двух решеток. Как только стяжка просохнет, можно снимать с нее опалубку и производить гидроизоляцию всей фундаментной конструкции, для чего лучше использовать обмазочную или рулонную изоляцию.

Некоторые проекты зданий требуют наличия подвального помещения, потому сооружения фундамента осуществляется немного по другой технологии:

1. Для этого в первую очередь выкапывают не траншеи, а котлован, размеры которого должны быть с каждой стороны быть на полметра больше, размеров дома.
2. Его дно выравнивается и засыпается песком или гравием с трамбовкой толщиною 30 см.
3. После чего вся плоскость котлована заливается бетонным раствором, который будет выполнять основание для ленточного сборного железобетонного фундамента, а также будет использован в качестве пола подвала.
4. При необходимости эту поверхность обрабатывают гидроизоляционным материалом.
5. Теперь надо собрать сборный ленточный фундамент по технологии, описанной выше.
6. Проводится гидроизоляция сборной конструкции и с внешней стороны, и с внутренней. С внутренней стороны обычно используется рулонная гидроизоляция. Ее наносят сразу и на стены, и на пол, делая герметичное покрытие по всем плоскостям одновременно.
7. Поверх напольной изоляции заливается еще один слой стяжки, которая окончательно сформирует полы. Стены подвала штукатурятся или облицовываются по усмотрению хозяина дома.

Из двух вышеописанных технологий становится понятным, что к устройству сборной фундаментной конструкции надо подходить с позиции точного расчета и грамотной сборки всех основных элементов. Нельзя делать допущения или отклонения от норм и правил.

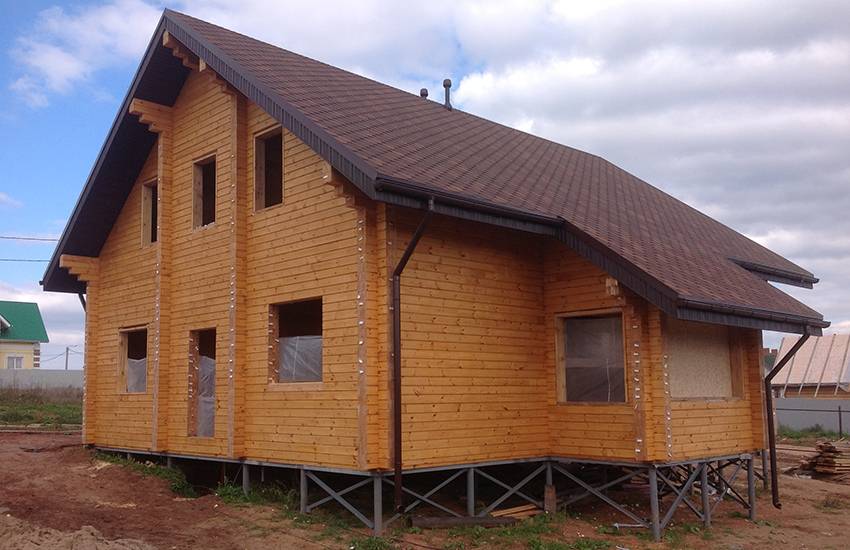

Устройство свайного фундамента

Схема строения свайного фундамента.

Такой вид фундамента предназначен для строительства на очень неустойчивых грунтах, а так же для крупногабаритного строительства. Устройство свайного основания происходит с применением свай с заостренным концом. Каждая свая (железобетонная, деревянная или из других материалов) выдерживает нагрузку от 2 до 5 тонн. Верхние части свай соединяют между собой балками, образуя таким образом опорные основания сооружения. В частном строительстве этот вид оснований и фундаментов применяется крайне редко, так как очень затратен.

Исходя из веса будущего строения определяется количество свай. Для расчета нужно выяснить следующие параметры:

• вес фундамента;
• вес стен;
• вес перекрытий;
• вес крыши со стропильными системами;
• снеговая нагрузка.

Порядок выполнения работ

Схемы свайных фундаментов из различных материалов.

Любые работы по устройству фундамента начинаются с разметки, в местах предполагаемого расположения свай забивают колышки. После этого пробуривают скважины. Сваи для армирования связывают в единый объемный каркас, он может быть квадратным или круглым. Каркас после сборки опускают в пробуренное отверстие. При этом арматура не должна касаться дна и стенок скважины, защитный слой составляет 30-50 см. В том случае, если грунт сыпучий, опалубка для буронабивной сваи производится из асбестовой трубы или рубероида, свернутого кольцом и связанного проволокой.

После армирования углов фундамента можно приступать к сбору опалубки. Между арматурой и стенками опалубки должен сохраняться защитный слой. Заливать все сваи лучше всего в один этап. Чтобы исключить появление пустот в процессе заливки, нужно использовать глубинный вибратор.

Нагрузки на свайный фундамент возможны не ранее, чем через 3 недели после его заливки.

Область применения

Сборный фундамент можно применять для следующих видов строительства:

• Для возведения зданий из кирпича, шлакоблока, пенобетона, монолитного бетона и других аналогичных строительных материалов. Главное при выборе стенового материала — это их плотность, не превышающая 1300 кг/м3.
• При наличии на участке под застройку неоднородных грунтов. В этом случае могут возникнуть риски неравномерного распределения нагрузочных усилий на фундамент, вследствие чего здание может дать усадку и может деформироваться. Ленточный фундамент исключает возникновение таких разрушительных деформаций.
• При планировании возведения цокольного этажа или подвальных помещений. Если на этапе строительства предусмотреть устройство дверных проемов, то стены ленточного фундамента будут, служит стенами подвала.

Следует отметить, что залогом прочного фундамента будет не только последовательное выполнение всех технологических процессов, но и применение качественных строительных материалов соответствующих марок. Например, при изготовлении цементно-песчаных растворов для укладки сборных фундаментных элементов недопустимо применение некачественного цемента низкой марки.

Дешевый и испорченный строительный материал неприменим для возведения фундаментов.

Плюсы и минусы свайно-ростверкового фундамента

Подбирая основание для будущего строения необходимо изучить плюсы и минусы свайного фундамента с ростверком. Такая конструкция имеет отличную устойчивость и высокую несущую способность

Это особенно важно для строительства домов на почвах, которые склонны к подвижкам. Данный тип фундамента часто встречается в сейсмически активных зонах, когда основа останется неподвижной при небольших землетрясениях

Ростверк лишь соединяет сваи и равномерно распределяет нагрузки между ними

Свайно-ростверковый фундамент целесообразно выбирать для строительства сооружений на грунтах со сложной структурой, особенно в горной местности, которая характеризуется небольшим слоем сыпучего грунта. Производители выпускают сваи различной длины, что позволяет возводить фундамент на склонах, а также создавать криволинейные объекты. Свайно-ростверковый фундамент является идеальным основанием для строительства здания из любого материала.

Благодаря тому, что ростверк не контактирует с землей, исключается вероятность подтопления сооружения грунтовыми водами, попадания в дом грызунов и различных насекомых. Для возведения свайного фундамента с ростверком нет необходимости в предварительной очистке и выравнивании площадки строительства, что уменьшает трудоемкость и себестоимость работ

Возводить фундамент можно самостоятельно без привлечения мощной строительной техники, что особенно важно в условиях плотной застройки или на небольших земельных участках

Однако данная конструкция имеет свои недостатки. При проектировании этого типа фундамента следует выполнить точные расчеты с привлечением специалиста. Здесь следует учесть длину, диаметр, вес, количество свай и их точное месторасположение.

Ростверк будет идеальным вариантом для загородного дома

Еще одним недостатком является трудоемкий ремонт основания, который потребует сооружения подпорных стенок или установки дополнительных свай. Возведение свайного фундамента с ростверком исключает устройство подвального помещения и требует дополнительного утепления нижней части здания.
