Перевязка фундаментных блоков – правильное выполнение работ

Установка фундаментных блоков

Установку фундамента из ФБС лучше проводить в теплое время года. Идеальным временем является лето.

Фундаментные блоки нельзя устанавливать на мокрую и сырую поверхность, при неблагоприятных погодных условиях строительство лучше отложить. Перед тем как начинать строительство блочного фундамента, нужно подготовить основание, для этого надо установить оси, а после этого сделать разбивку и вырыть траншею.

Для переноса осей натяните осевые нити и с помощью обвеса точки пересечения перенесите на дно котлована. Заранее стоит подумать и о подушке под фундамент — она должна быть из песка, который предварительно нужно просеять и уплотнить. Толщина подушки в среднем составляет 5-10 см, а ее ширина должна превышать размер фундамента на 20-30 см. Это все относится к возведению ленточного фундамента из ФБС.

Таблица размеров бетонных блоков ФБС.

Если же вы планируете делать фундамент из блоков столбчатого типа, нужно создать специальные тумбы и подушки. Подушка должна быть во всех ямах и делают ее по специальной схеме. Дно ямы нужно примять, после этого сделать подушку из щебня и песка, тщательно выровнять. Получившуюся подушку можно пролить мастикой из битума. Основная задача — сделать все ямы одинаковой конструкции и длины. В этом вам поможет обычная веревка, которую нужно натянуть между точками опоры основания.

Установку фундамента нужно начинать с блоков, которые выполняют функцию маячков, их расставляют на углах, на пересечениях и на перемычках. От того, насколько точно установлены блоки-маяки, зависит соответствие направления и размеров фундамента с проектом. Затем наверх надо перенести причалку, делать это нужно постепенно, с каждым разом увеличивая ряды уложенных блоков.

Отклонения легко исправляются ломиком, с помощью которого фундаментные блоки передвигаются туда, куда следует. При помощи нивелира проверяется соответствие с чертежами и правильное размещение блоков-маячков, хотя имеющиеся отклонения считаются нормой. Если нивелир показывает, что превышена допустимая норма, блок нужно вытащить из кладки и произвести монтаж заново.

Кладка блоков

Технология кладки стен из газобетонных блоков предусматривает, что основание для их кладки должно быть абсолютно ровным. Перепад высот между самой низкой и самой высокой точками основы не должен превышать 0.5 см.

Начальный ряд

  1. Если кривизна, перепад высот, локальные неровности основы для кладки составляют свыше 5 см, начальный ряд блоков следует класть на песчано-цементный раствор. Он даст возможность уложить шов нужной толщины. Она не должна быть более 2 см.
  1. Перед установкой начального ряда газобетонных блоков на фундаменте следует обустроить отсечную гидроизоляцию горизонтального типа. Для этого можно использовать материалы на основе битума – мастики либо рулонные аналоги, гидроизоляционный раствор и пр.
  2. Кладку из штучных камневидных материалов всегда начинают от углов строения и продолжают ее законченными рядами.

Проверяйте правильность работы уровнем.

  1. Правильность установки каждого элемента (по горизонтали и по вертикали) проверяется уровнем. Следить за высотой каждого ряда блоков лучше всего по растянутому на грузиках шнурку (причалке).

Правила осуществления работ

  1. По углам постройки рекомендуется поставить стойки-порядовки с отвесами. Они позволят следить за вертикальностью углов кладки.

Выравнивание плоскости стены.

  1. Теплотехническую однородность блочной кладки на тяжелых растворах (при рассчитанном обосновании ее несущей способности) можно повысить. С этой целью швы делаются в виде двух полосок, располагаемых вблизи внешних граней блока, с промежутком меж ними. Он заполняется упругим теплоизоляционным материалом.
  2. Вертикальные швы должны быть заполнены полностью, продувания стен сквозь них происходить не должно.
  3. Если блоки имеют профилированные торцы, вертикальные швы кладки следует заполнять по всей их высоте и не меньше, чем на 40% ширины элемента.
  4. Когда кладка армируется то вертикальные швы меж блоками (на изгибаемом месте) следует полностью заполнять, даже если их торцы профилированы.

Устройство щелевой фундаментной основы

Они представлены тонковатыми стенами от десяти до двадцати сантиметров. Их делают прорезкой грунта и наполнения щелевых участков бетонным раствором, выполняя армирование.

Подколонник в таком случае опирается сразу на пластину бетона, исполненную монолитным способом. Достоинство такой фундаментной основы состоит в том, что нагрузочное воздействие подается не только торцевыми участками, но и боковинами блоков. Такие конструкции разрешается возводить исключительно по глинистым участкам.

Неудобство заключается в том, что во время устройства щели часть почвы остается на месте, и зачистка выполняется вручную. От этого технологичность возведения таких оснований снижается.

Если нужно установить основание в вытрамбованном котловане, то используют коническую или трапецеидальную трамбовку, которую сбрасывают с пятиметровой высоты, пока в почве не образуется полость, которую потом заполняют бетонным раствором.

Достоинство способа заключается в образовании участка с повышенной плотностью. Это увеличивает несущие возможности фундаментного основания, частично устраняет просадку грунта.

Монтажные работы

Установку ФБС невозможно проводить вручную, монтаж должен выполняться при использовании специальной грузоподъемной техники (кранов). Для строительства основания под здание следует правильно выбрать марку фундаментных блоков, которые выпускаются производителями со следующими характеристиками:

  • ФБП – элемент с нижними открытыми пустотами для обеспечения снижения нагрузок конструкций на грунтовое основание.
  • ФБВ – в теле блока предусмотрен вырез для прокладки коммуникаций (применение блоков этого типа актуально для строительства зданий с техподпольем при наличии инженерных сетей).
  • ФБС – элементы повышенной прочности, не имеющие выемок или пустот. Фундаментный блок используется для строительства фундаментных опор здания, монтаж элементов выполняется механизированным способом.

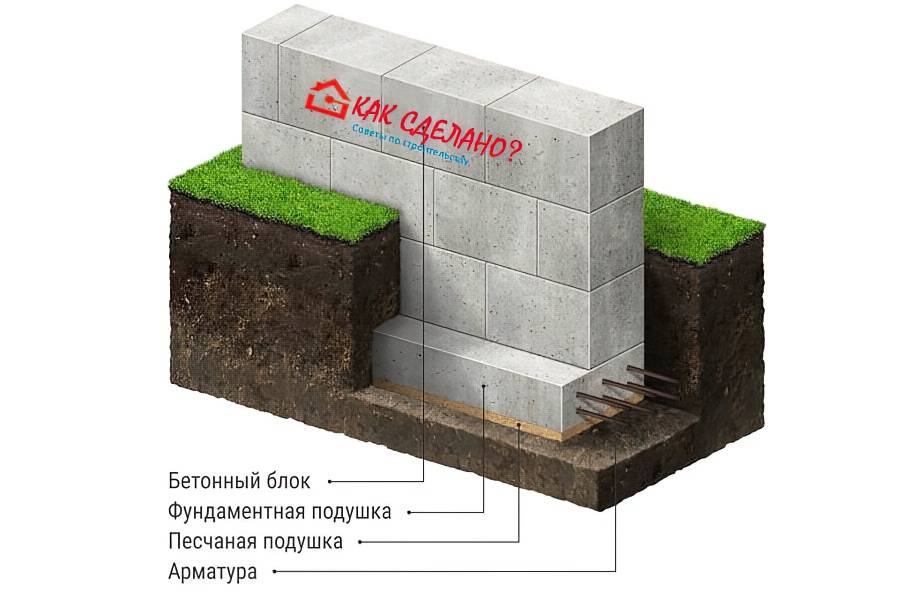

Фундамент из блоков ФБС

Широким распространением в последние годы начали пользоваться сборные ленточные фундаменты из блоков ФБС (аббревиатура ФБС – фундаментные блоки стен). Запас прочности таких фундаментов позволяет выдерживать на себе и пяти-, и десятиэтажные сооружения, поэтому постройка двухэтажного кирпичного коттеджа на его основании не вызовет никаких проблем.

Сборные фундаменты из блоков ФБС могут закладываться в следующих случаях:

— Сроки строительства сжаты по времени (фундамент из блоков можно сложить за 1-2 дня и сразу приступать к возведению стен на его основе; в отличие от фундамента из монолитного бетона, которому требуется время, чтобы набрать достаточную прочность); — Использование не очень квалифицированной рабочей силы (монтаж блоков ФБС осуществляется достаточно просто – нет необходимости вязать арматурный каркас)

Помимо этого, весомым преимуществом является экономичность монтажа: фундамент из блоков ФБС при одинаковой глубине заложения обойдется дешевле, чем монолитный. Можно сэкономить на фундаменте и больше, если:

— Использовать б/у блоки ФБС — Возвести сборный прерывистый фундамент

Блоки ФБС выпускаются нескольких типоразмеров: длиной 780, 1180 и 2380 мм; шириной 300, 400, 500 и 600 мм. Высота всех типов блогов составляет 580 мм. На боковых гранях блогов имеются специальные пазы, заполняемые раствором в процессе монтажа.

Первый ряд блоков ФБС нужно поставить на выравнивающее основание из крупнозернистого песка толщиной 10-15 см. Для этого из брусков 50*100 мм изготовляется рамка шириной на 20 см больше, чем ширина подошвы фундамента. По нивелиру рамка устанавливается горизонтально и заполняется песком. Песок смачивается и трамбуется; все излишки удаляются с помощью любой ровной рейки.

Вначале устанавливаются угловые блоки наружных стен

Для этого на песке проводятся линии, по которым нужно установить блоки. Блок встанет строго по уровню, если основание насыпано качественно. Можно осуществить монтаж даже вдвоем, используя шесть несложных команд (груз вверх – груз вниз, стрела вверх – стрела вниз, стрела вправо – стрела влево).

Сначала выкладываются наружные стены, затем внутренние. Вертикальные швы тщательно забиваются раствором. На место доборного блока лучше залить монолитную плиту (установка целого блока – довольно трудоемкая задача).

Каждый следующий ряд блоков выкладывается на растворную постель толщиной не менее 1,5 см.

Перевязка вертикальных швов должна быть 25-60 см. Возможная перевязка будет тем меньше, чем лучше свойства грунта на строительной площадке. Если в каком-либо месте требование по перевязке невыполнимо, то на данном участке фундамента необходимо заложить несколько кусков арматуры диаметром 8-10 мм, либо кладочную сетку

Важно не забыть оставить в фундаменте отверстия под ввод воды и вывод канализации

Блоки длиной 2380 мм. имеют основной приоритет при возведении ленточного сборного фундамента, так как чем меньше вертикальных швов будет в фундаменте, тем выше будет его прочность, тем скорее осуществиться постройка и тем меньше будут расходы на его монтаж.

Поскольку прочность материала блоков ФБС больше прочности кирпича, ширина стен, возводимых на такой фундамент, может быть больше ширины самого сборного фундамента. Однако нужно учесть, что свес кирпичной кладки ограничен: при свесе с одной стороны – не более 10 см; при свесе с обеих сторон – не более 6 см на одну сторону.

В случае слабых грунтов необходимо увеличить ширину основания сборного фундамента.

В такой ситуации имеется две альтернативы:

  • Выложить первый ряд из фундаментных блоков-подушек
  • Залить под фундамент из блоков ФБС монолитную бетонную плиту

Если дом строится без подвала и на грунте, обладающем хорошей несущей способностью, то можно возвести прерывистый сборный фундамент. В этом случае блоки ФБС укладываются с промежутками, которые затем заполняются грунтом с послойным трамбованием. Такая методика позволяет сэкономить до 20 % блоков.

Промежутки между блоками ФБС при возведении сборного прерывистого фундамента не должны превышать 70 см. Использование такого фундамента допускается только для домов не более 2-х этажей из облегченной кладки (например, пустотелого кирпича).

Перед возведением подобного типа фундамента стоит обратиться к профессиональным инженерам и архитекторам.

Увеличение прочности фундамента на слабых грунтах может быть осуществлено посредством установления по верхнему ряду блоков железобетонного пояса толщиной 20-30 см, каркас которого вяжется из четырех прутков диаметром 10 мм.

Пошаговая инструкция: подготовительные этапы

Земляные работы

  • Начинать нужно из разметки на местности.
  • Одновременно продумываем, куда поставить кран.
  • Перво-наперво плодородный слой земли сверху снимается – значительно упростит процесс задействованием экскаватора.
  • Некоторая часть земли оставляется поблизости – потом будет выполняться обратная опсыпка.
  • По краям готового котлована устанавливаются оси стен здания – колья + леска.
  • Устройством внутренней системы дренажа такого остова можно пренебречь.

Подошва

Возможно два варианта устройства фундамента из ФБС:

  • предварительно бетонируется лента подушка;
  • кладка выполняется прямо на песок на специальную сетку, что обезопасит конструкцию от появления впоследствии отверстий между отдельными блоками.

Если выбран второй вариант, то придется купить арматуру, а также завезти по машине щебня и песка. Фракция щебня – 20-40 мм. Котлован размечается под подошву – делается это обычной лопатой. Не забываем контролировать рабочую поверхность уровнем. Первоначально выполняется подушка из песка – по мере насыпания очередного слоя выполняется увлажнение и трамбовка. Сверху закладывается слой из щебня, который также скрупулезно трамбуется. По завершении этих мероприятий устанавливается опалубка и вяжется арматура.

Готовая подошва

Конечная процедура на этом этапе – заливка бетоном подушки, на которую будут укладываться блоки. Монолитная конструкция укрывается целлофаном и на 7-10 дней оставляется в покое для затвердевания. Периодически нужно снимать пленку и смачивать поверхность.

Выбираем блоки для монтажа

Совершая выбор строительного материала для дома, а именно блоков ФБС, прежде всего, нужно проверить документацию товара и наличие паспорта. Официальное удостоверение продукции должно содержать такую информацию:

  • Контактная информация завода производителя;
  • Серийный код и номер партии;
  • Габаритные параметры, марка, вес;
  • Показатель прочности во время сжатия;
  • Устойчивость к морозу и влаге;
  • Основные эксплуатационные правила.

Фундамент из блоков для дома необходимо выполнять из подходящих материалов. Именно по этой причине нужно делать замеры, которые должны иметь практически одинаковые размеры. Стоит отметить, что отклонение не должно превышать 6 мм. В противном случае, такой блочный куб покупать не стоит, так как вы потратите лишние финансы. Если вам необходимо приобрести элементы для цокольного этажа, то проконсультируйтесь у продавца подходит ли материал для таких целей.

Хотя блоки выполнены из железобетона и имеют большой вес, но многочисленные отзывы свидетельствуют о возрастание спроса на них. Стоит предположить, что на это повлиял 1 факт – способность выдерживать большие нагрузки. Плюс ко всему блоки долговечны и надежны. Очень часто изделия ФБС применяются в строительстве жилых и административных зданий. Но такое устройство оправданно только в таких ситуациях:

  • При необходимости постройки основания дома максимально быстро. В этой ситуации играет роль не скорость строительных работ, а качество постройки за такой короткий срок. Выполнить все монтажные задачи можно как своими руками, так и при помощи специализированной техники.
  • Если выполняется частное строительство, особенно в тех ситуациях, когда вы не имеете особых навыков. Чаще всего такую конструкцию используются из-за простоты процесса и легкости выполнения расчетов.
  • В случае, когда участок характерен смешанным типом грунта. Для решения всех возможных неприятных явлений, рекомендовано устанавливать в один ряд ленточное основание, расширенное к краям. Но, обязательно следует монтировать фундамент на песчаную подушку.

Особенности блоков

Сборный ленточный фундамент из блоков ФБС для дома имеет ряд особенностей. Перед началом строительства необходимо учесть все преимущества и недостатки материала и подобрать наиболее прочный тип блоков.

Почему именно блочное основание?

Такое основание можно возвести за 5-6 дней, на укладку свайного или монолитного фундамента уходит несколько месяцев. К возведению стен приступают сразу после укладки цоколя: блоки ФБС не набирают прочность в отличие от монолитных плит. Дополнительные детали в процессе постройки не используют, монтаж опалубки и армирование проводить необязательно. Закладку блочного фундамента осуществляют самостоятельно, помощь опытных строителей не требуется.

Что представляют собой блоки ФБС

Основу цоколя составляют строительные фундаментные блоки. Это бетонные конструкции, изготовленные по специальной технологии. Материал, используемый в процессе, — прочный армированный бетон. Фундаментные блоки равномерно распределяют нагрузку по всей площади. Перед началом строительных работ нужно рассчитать примерный размер возводимого строения.

Стандартные характеристики для фундаментных блоков:

  • высота — не более 58 см;
  • ширина — 60, 50, 40 и 30 см;
  • длина — 238, 118 и 78 см.

В боковых частях блоков на заводе делают специальные отверстия, которые при строительстве заливают цементом.

Положительные стороны

Блоки ФБС, используемые при строительстве фундамента, имеют ряд преимуществ в сравнении с другими материалами.

К ним относят:

  • звукоизоляцию;
  • теплопроводность;
  • отсутствие негативного воздействия внешних факторов;
  • простоту монтажа;
  • широкий ассортимент;
  • устойчивость к перепадам температур;
  • долгий срок эксплуатации;
  • высокую прочность и надежность;
  • небольшую стоимость (в сравнении с другими материалами).

Строительные работы производят независимо от типа грунта. Здания можно возводить в сейсмоопасных регионах.

Минусы блоков

Ленточный фундамент из ФБС имеет ряд недостатков

Укладка напоминает сборку конструктора, поэтому важно уделить внимание сцепке блоков друг с другом. Монолитная кладка образует ровную поверхность, поэтому конструкция не требует дополнительного укрепления в отличие от блочного фундамента

Если основание выкладывают из блоков большого размера, то может понадобиться специальная техника.

Типы оснований

Перед началом строительства необходимо определиться с типом основания.

Выделяют несколько основных видов:

  1. Свайный. Подходит для строительства конструкций (бань, гаражей) на почвах с повышенным уровнем кислотности и грунтовыми водами (глубокое залегание).
  2. Линейный. На линейном фундаменте строят одно- или двухэтажные жилые дома.

Фундаментно-строительные блоки (по конструкции) бывают:

  1. Пустыми. Низкопрочный материал, используется для строительства заборов. Малый вес обеспечивает пустота внутри блока.
  2. Монолитными. Армированная конструкция из бетона снабжена пазами, ее используют для монтажа систем коммуникации.
  3. Сплошными. Блоки соединены друг с другом заранее, образуя квадрат. Чтобы повысить прочность, конструкцию дополнительно армируют.

Подборка блоков по размеру позволяет заранее просчитать параметры возводимой конструкции и составить смету.

Как подобрать размеры блоков

При покупке ФБС необходимо придерживаться следующих рекомендаций:

  1. Производитель. Качество материала напрямую зависит от изготовителя. Приобретать нужно ФБС, сделанные на заводе. Плиты, изготовленные кустарным методом, имеют меньшие марки на сжатие. Перед покупкой нужно изучить отзывы о том или ином материале.
  2. Точность геометрии. ФБС с точной геометрией быстрее и проще укладывать. Многое зависит от технологии изготовления плит. Если бетон заливают в специальные формы, то блок получается ровным. При применении технологии немедленной распалубки плиты будут иметь трапециевидное сечение. Они обеспечивают большую площадь опоры, поэтому материал такого типа используют при строительстве зданий в сейсмоопасных районах.
  3. Места коммуникации. Они определяются заранее. Чтобы не бурить отверстия в цельных плитах, нужно приобрести специальные ФБС.

Для строительства жилых домов предпочтительнее использовать плиты длиной в 238 см. Применение таких ФБС сократит количество вертикально расположенных швов.

С чего начать?

Как правило, все работы начинаются с выполнения замеров и разбивки осей будущей фундаментной основы. Для удобства проведения работ натягиваются по осевым точкам шнуры, отвесами переносятся места их пересечений на дне котлована.

От полученных результатов отмеряются размеры фундаментного основания по проектному решению, фиксируются металлическими штырями таким образом, чтобы шнуровая причалка располагалась на удалении двух – трех миллиметров от боковых стен фундаментной основы.

Монтаж блоков стен подвалов.

Монтаж стен подвалов начинают с проверки положения смонтированных фундаментных подушек и устройства горизонтальной гидроизоляции.

Обычно в качестве изоляции по очищенной поверхности фундаментов расстилают слой раствора толщиной 20…30 мм, который одновременно служит выравнивающим слоем.

Если разметка осей на фундаментах не сделана при составлении исполнительной схемы, то перед монтажом стеновых блоков размечают основные и межсекционные оси здания и границы стен, которые фиксируют на фундаментах соответствующими рисками.

Разметку выполняют такими же приёмами, как и при разметке фундаментов.

Затем по монтажной схеме размечают на фундаментах положение стеновых блоков первого (от фундаментов) ряда, отмечая места вертикальных швов.

Подготовка рабочего места заключается в том, что звеньевой и монтажник приносят к месту монтажа инструменты, очищают поверхность фундамента от мусора и устанавливают ящик с раствором на расстоянии 2…2,5 м от стены с таким расчётом, чтобы можно было, не переставляя его на новое место, смонтировать 3…4 блока.

Подготовка рабочего места монтажников (М1 и М2) стеновых блоков фундамента или блоков стен подвалов показана на рис.7.

Подготовка рабочего места монтажников стеновых блоков фундамента.

1- фундаментные подушки; 2- монтируемый стеновой блок; 3- причальный шнур; 4- ящик с раствором; 5- лопаты; 6- ведро с водой; 7- лом; 8- правИло; 9- ящик с инструментом.

При подготовке постели поверхность блоков очищают от мусора и смачивают водой, раствор подают и разравнивают лопатой. Лучшее качество постели получается, когда раствор разравнивают рейкой по рамке, которая обеспечивает горизонтальность постели и фиксирует его толщину.

Монтаж стен подвалов начинают с установки маячных блоков в углах и местах пересечения стен на расстоянии 20…30 м друг от друга.

Блок, поднятый за две петли, краном подают к месту установки, разворачивают в проектное положение (по рискам) и опускают на постель из раствора. Правильность установки по осям маячных блоков проверяют по осевым рискам, а по высоте — по визиркам.

Если после проверки выясняется, что блок установлен неправильно, его снова поднимают, очищают нижнюю грань от раствора и восстанавливают растворную постель, добавляя раствор у той стороны постели, в которую наклонялся блок.

После монтажа маячных блоков на уровне их верха и расстоянии 2…3 мм от боковой грани натягивают шнур-причалку и закрепляют её скобами.

Установка шнура-причалки для монтажа фундаментных блоков стен подвалов показана на рис.8.

Установка шнура-причалки для монтажа блоков стен подвала.

поз.А- натягивание причалки с помощью скобы; 1- скоба; 2- шнур-причалка.

Далее рядовые блоки устанавливают на растворе по причалке.

Во время опускания блока на место его направляют по шнуру-причалке, придерживая за стропы или верхнее боковое ребро блока.

Выравнивание фундаментных блоков стен подвалов по шнуру-причалке показано на рис.9.

Выравнивание фундаментного блока по шнуру-причалке.

поз.Б- опускание блока на постель из раствора; 3- стропы монтажного крана; 4- шнуры-причалки; 5- постель из раствора.

Браться рукой за торец блока, ближайший к ранее установленному блоку, ОПАСНО, так как можно прижать руку монтируемым блоком.

Правильность установки рядовых блоков контролируют по причалке, отвесу, визированием на ранее установленные блоки и по разметочным рискам на фундаментах.

Если блок посажен неточно, его поправляют монтажными ломиками, перемещая блок в нужном направлении.

Перемещение фундаментного блока при монтаже по отметке на место установки показано на рис.10.

Перемещение фундаментного блока при монтаже по отметке на место установки.

поз.В- перемещение блока по отметке на место установки; 3- стропы монтажного крана; 4- шнуры-причалки; 5- постель из раствора; 6- монтажный ломик.

Блоки наружных стен подвалов выравнивают по плоскости, обращённой в сторону подвала, а блоки внутренних стен — по одной из плоскостей.

Убедившись в правильной установке блока, монтажники расстроповывают его, кельмой срезают излишки раствора, выступившего из горизонтальных швов, и укладывают его в колодец стыка блоков. Затем добавляют в стык недостающее количество раствора и уплотняют его кельмой.

Последующие ряды блоков монтируют в той же последовательности, делая разметку раскладки блоков на нижележащем ряду.

Первые два ряда блоков устанавливают с уложенных фундаментных блоков, последующие — с инвентарных подмостей.

Видео описание

Подробнее о столбчатом фундаменте как технологии — в этом видео:

Расчёт столбчатого фундамента

Расчёт столбчатого фундамента на блоках 20×20×40 на грунте осуществляется в нескольких направлениях. Для начала необходимо определиться с параметрами сечения столбов и их количеством. Зависит это от предполагаемой общей нагрузки, которая состоит из следующих факторов:

  1. Общий вес всех конструкций будущего строения, учитывая и нагрузку, оказываемую будущей мебелью и количеством проживаемых людей.
  2. Сезонные нагрузки, оказываемые ветром, количеством выпадающего снега и прочие.


Расчет фундамента Источник proekt-sam.ru После того как определено количество столбов, необходимо продумать, как правильно их разместить. Продумываются все важные места:

  1. Обязательная установка в углах строения.
  2. Монтаж в местах соединения стен.
  3. Если длина здания большая, то шаг расположения столбов не должен превышать 2 м.
  4. В случае обустройства монолитного ростверка столбы можно расположить на расстоянии 3 м.

На следующем этапе уделяют внимание выбору типа ростверка. Часто используют конструкции наземного или мелкозаглублённого вида

Устройство висячего ростверка влечёт за собой ряд дополнительных хлопот: возведение опалубки и использование большого количества арматуры.

Какие блоки можно использовать

В зависимости от наполнителя бетоны имеют разные характеристики. Для облегчения конструкций в них имеются пустоты и щели. Если планируется опорно-столбчатый фундамент из 20х20х40 см блоков, не рекомендуются изделия с пустотами больше 25% и наполнителями, снижающими прочность конструкционного материала – опилки, ракушечник, керамзит.

Нельзя использовать пустотелый блок.

Предпочтительнее столбы из шлакоблока или товарного бетона без пустот. Пено-, газобетоны запрещено использовать в конструкциях, эксплуатируемых под землей.

Нужно использовать полнотелые блоки.

Оптимальным форматом бетонных стеновых блоков является 20х20х40 см. Их укладывают в виде квадратных колонн 40х40 см с перевязкой каждого ряда, что является минимально допустимым сечением для сборных оснований столбчатого типа.

Правильная перевязка газобетона и облицовочного кирпича

В предыдущей статье мы рассказывали о способах облицовки газобетона кирпичом. Сегодня поговорим о том, как правильно выполнить перевязку кирпича и газобетонных блоков.

Как правильно выполнить связь газобетона и кирпича?

Заглянем в нормативный документ, СТО 501-52-01-2007 «Проектирование и возведение ограждающих конструкций жилых и общественных зданий с применением ячеистых бетонов в Российской Федерации»

П. 6.4.8. Для наружного слоя следует применять лицевой полнотелый кирпич или многопустотный с шириной прямоугольных или овальных пустот и диаметром круглых не более 12 мм.

В качестве связей можно использовать:

Схема гибкой связи для перевязки газобетона и кирпича с невентилируемым зазором и утеплителем внутри:

Также на основании пункта 6.4.10 вышеупомянутого документа, запрещено для перевязки кирпича и газобетона использовать обычную арматурную сетку предназначенную для классической кирпичной кладки.

П. 6.4.10. Запрещается соединять наружный кирпичный слой с ячеистобетонным слоем арматурными сетками, заложенными в швы кладок.

Что это такое?

Фундаментные блоки строительные (ФБС) представляют собой железобетонные, монолитные элементы, которые изготавливаются в заводских условиях с жестким контролем параметров. Это позволяет обеспечить их высокую прочность, долговечность и стабильность геометрических размеров.

Из этих блоков может строиться фундамент любого типа. Классический вариант — ленточный мелкозаглубленный фундамент.

Блочные конструкции наиболее подходит для грунтов с большим содержанием песка. В то же время за счет определенной подвижности фундамент легко переносит вспучивание. Не следует применять блоки на мягком грунте, в котором они могут проседать.

Устройство блочного фундамента

Следует учесть, что сборные фундаменты обязательно должны быть тщательно гидроизолированы и утеплены. Также необходимо сделать утепленную отмостку. Это необходимые условия нормальной их эксплуатации.

Если сравнивать ленточный монолитный и блочный фундамент, то вырисовывается такая картина:

  • Монолитный строится долго, блочный — быстро.
  • Монолитную ленту можно сделать без аренды спецтехники (хоть и сложно обойтись без заказа бетона). Чтобы собрать фундамент из ФБС своими руками, нужно будет арендовать кран, или как минимум, лебедку.
  • Если делать монолитный фундамент самостоятельно, стоит он дешевле, чем блочный. Если же работают наемные рабочие или фирма, то обойдется он, скорее, дороже: объем работ больше, а это немалые дополнительные расходы.
  • Монолит более прочный, чем сборный. Прочность примерно на 20-30% выше. Это позволяет его использовать монолитную ленту на суглинках и глине.

По многим параметрам монолитная лента выигрывает. Но если ее прочность и надежность востребована не будет, то ее изготовление — только напрасная потеря времени. При проведении работ подрядчиками это еще и напрасная трата денег. Потому, если грунты имеют нормальную несущую способность, а подземные воды находятся не ближе чем на 2 метра от требуемой глубины заложения фундамента, имеет смысл ставить дом на сборном фундаменте.

Фундаментные блоки для частного строительства

Идея сооружения фундамента в виде сборной конструкции из блоков успешно реализуется в условиях домашнего строительства. Здесь, конечно, нужно учитывать, что тяжелый кирпичный или выполненный из стеновых блоков двухэтажный дом необходимо строить на полноценной отлитой фундаментной ленте, но такое масштабное строительство в жизни обыкновенного гражданина случается далеко не всегда. Чаще фундамент сооружается под стены при помощи пеноблоков, из которых принято возводить сараи, бани или загородные дачные домики.

С учетом того обстоятельства, что подавляющее большинство таких построек возводится без применения специализированной строительной техники, для их оснований подбираются фундаментные блоки, предназначенные для кладки вручную. Изготавливаются такие легкие бетонные изделия из керамзитобетона, пенобетона и силикатобетона.

Стандартным размером блока, традиционно применяемого для укладки фундамента, возведения стен и сооружения перекрытий зданий, является 20х20х40 мм.

Если попытаться сравнить прочностные параметры названных здесь материалов, то можно прийти к выводу, что технические характеристики позволяют с уверенностью использовать их для сооружения МЗЛФ-ленты. Некоторая сложность при этом возникает оттого, что фундаментное основание постройки из пеноблоков должно быть и легким, чтобы его можно было сложить собственными силами, и вместе с тем обладать жесткостью, позволяющей коробке построенного здания не рассыпаться от собственной массы или давления ветра. К тому же такой фундамент не должен адсорбировать воду из грунта.

Пенобетонный блок может на протяжении нескольких недель стоять в воде, оставаясь практически сухим, ведь он сохраняет внутри своей пористой массы остатки газообразователя. Если не выполнить защиту бетонного основания от почвенной и атмосферной влаги, то сооруженный из пенобетонных блоков столбчатый фундамент рассыплется через два года с момента начала эксплуатации. Дело в том, что остатки газообразователя активно абсорбируют влагу – а это может привести бетонный материал к обводнению и растрескиванию на морозе в условиях зимы.

Как сделать фундамент из блоков ФБС

Каждому дому, даже не очень большому, необходима опора, без которой он осядет, уйдет в землю под воздействием собственной массы, либо разрушится из-за перемещений грунта, который всегда находится в движении, если, конечно, здание не стоит на гигантской каменной плите. Основание сооружений, рассчитанных на круглогодичное проживание, сделанных из кирпича или тяжелых бревен, устраивается несколькими способами. Каждый из них обладает определенными преимуществами и недостатками. Ниже будет приведена пошаговая инструкция по возведению фундамента из блоков ФБС, а также дан сравнительный анализ, позволяющий его сопоставить с другими технологиями.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
