Устройство фундаментов из ФБС
Для реализации фундамента из блоков ФСБ необходимо подготовить для них основание в виде песчаной или гравийной подушки, которая утрамбовывается до определенной плотности. При этом следует учитывать, что подушкадолжна быть строго горизонтальная. На основание производится монтаж блоков.
При этом, если местные грунты довольно слабые, то начинать возведение блочного фундамента следует со специальных блоков с расширенным основанием. Такие блоки укладываются на всей площади фундамента, затем обязательно покрываются армированным бетонным слоем. Поверх бетонной прослойки производится установка блоков ФСБ.
Начинается установка с углов будущего здания, затем устанавливаются наружные стороны фундамента и внутренние. Укладку блоков осуществляют на слой бетонного раствора. Швы между блоками заливаются бетоном нужной консистенции для дополнительного укрепления и достижения монолитности основания.
Поверх уложенных блоков опять организовывается слой армированного бетона. В целях экономии при наличии достаточно прочных грунтов, допускается установка блоков с зазорами до 60 см между ними. Зазоры закладываются кирпичами, что значительно удешевляет общую стоимость фундамента.
После установки фундамента, наружные его стороны обрабатываются достаточным слоем расплавленного битума, что обеспечит надежную гидроизоляцию. Дополнительно осуществляется утепление фундамента с наружной стороны. После завершения всех строительных этапов фундамент засыпается крупным песком с поэтапной трамбовкой слоев.
Технические свойства и особенности блоков ФБС
Изготовитель должен обеспечивать точное соответствие прочностных и геометрических характеристик блоков требованиям ГОСТ 13579-78, ведь любое отклонение может в последующем привести к быстрому разрушению здания. Блоки фундаментные ФБС представляют собой параллелепипед из тяжелого, керамзитового или силикатного бетона плотностью не менее 1800 кг/м³ без пустот, с технологической подформовкой для вертикального армирования кладки раствором. Класс прочности бетона предусматривается не ниже В 7,5.
Технология изготовления предусматривает уплотнение бетона на вибростолах, а специальные опоки обеспечивают заданные размеры и плотную, гладкую поверхность. Изделия с нарушением геометрии в последующем не позволят возвести ровную кладку, а толщина швов будет больше нормативных значений (2- 5 мм), что может нарушить гидроизоляцию всей конструкции. Качественная, плотная поверхность служит гарантией от преждевременного растрескивания и разрушения даже во влажной среде.
ГОСТ на блоки ФБС регламентирует изготовление изделий длиной 2380, 1180 и 880 мм. При этом ширина варьируется от 300 до 600 мм с интервалом 100 мм, высота может быть 280 и 580 мм. Изделия с высотой 280 мм практически не используются в современном строительстве фундаментов по причине низкой несущей нагрузки при практически одинаковой цене, поэтому многие производители не включают их в свой ассортимент.
Габаритные размеры в дециметрах заложены в маркировке с округлением до большего значения. Например, блок ФБС 24.4.6 имеет фактические размеры 2380х400х580 мм. Буква «С» в обозначении типа блока означает, что конструкция сплошная. Это самое большое изделие в предлагаемом сортаменте, позволяющее максимально ускорить возведение фундамента, но и имеющее максимальный вес при изготовлении из тяжелых марок бетона (М 100, М 200) — 1,96 т.
Так же необходимо учитывать, что вес блоков ФБС, даже самых маленьких, достигает 260 кг, что требует при работе с ними использования тяжелой спецтехники.
Некоторые производители предлагают эти виды изделий меньшей массы, несмотря на маркировку тяжелого бетона «Т». В таком случае они изготовлены либо из керамзитового бетона и должны быть промаркированы буквой «П», либо из силикатного «С», либо в процессе производства были недостаточно уплотнены и могут иметь пустоты и поры. Поэтому при покупке уточните марку и вес фундаментных блоков ФБС и убедитесь в наличии подтверждающего качество документа.
Технические характеристики ФБС
Для производства камней применяют бетонный раствор, плотность которого составляет 1 800 – 2 400 кг на кубометр. Категория растворной смеси блоков фбс по прочности для определенных марок бетона составляет:
- более В7.5 – бетон М100;
- не ниже В12.5 – М150;
- тяжелые бетоны – В3.5 (М50) – В15 (М200).
Устойчивость к низким температурам блочных камней в соответствии с требованиями ГОСТов должна составлять более пятидесяти циклов «замораживания – оттаивания», показатель влагостойкости – W2.
При обозначении типа фундаментного блока указываются его параметры в «дм», округление выполняется в сторону увеличения. Кроме габаритов фбс, маркировкой блоков фбс предусмотрено обозначение типа бетонного материала:
- «Т» – тяжелый;
- «П» – керамзитовый (с пористым основанием);
- «С» – силикатный.
Например, блок промаркирован ФБС-24-4-6 т. – это означает, что размеры блока равны 2 380 на 400 на 580 мм, в приготовлении задействовали раствор тяжелой марки. Камень маркируется и иными способами: 24-4-6т; 24.4.6т; 24 4 6т.
Масса блоков согласно ГОСТу начинается о 260 кг. Это означает, что при строительстве для такого материала придется привлекать специальную технику. Для строительства жилых объектов предпочитают использовать малые фундаментные блоки, толщина которых составляет 0.6 метра. Вес такого востребованного материала – 1 960 кг.
При изготовлении технические характеристики блоков фбс подразумевают допустимые погрешности от размерных стандартов: по длине – не более 1.3 см, по ширине и высоте – до 0.8 см, по вырезу – до 0.5 см.
Перед покупкой опорных бетонных блоков в обязательном порядке проверяется соответствие массы и размерных параметров. Когда вес ниже, чем обозначено на маркировке «Т», в блоках имеются пустотные участки, бетон плохо уплотнялся, что окажет негативное влияние на его прочность. Подобные камни для создания фундамента из бетонных блоков приобретать не рекомендуется. Фундаментные блоки, отлитые своими руками кустарным способом, в большинстве случаев не будут соответствовать технологии производства фбс, и применение может создать непредсказуемые последствия.
На этапе изготовления фундаментных блоков предусматривается устройство специальных металлических проушин, расположенных сверху. Используются для этого сталь либо периодический металлопрофиль. По мере надобности есть возможность заказа маленьких фундаментных блоков без имеющих петель для монтажа. Их стандартные размеры определены ГОСТом.
Поверхность блоков может предусматривать применение отделочных материалов. Такая особенность присуща определенным видам ФБС. Остальные виды фундаментных блоков отличаются гладкостью поверхности, отсутствием трещин.
На заводах выпускают блочный материал под маркировкой ФБП. Он имеет пустотные участки, открытые к нижней части. Есть еще вариант блочного камня ФБВ. Это означает, что в материале предусмотрены вырезы под укладку коммуникационных линий.
Сортамент размеров фундаментных блоков по серии
Чаще всего при строительстве фундаментов используется несколько типоразмеров ФБС. Чтобы точно определить, какое количество изделий придется приобрести делают специальный чертеж (развертку), где подробно раскладывают изделия по всей длине и высоте подвальной стены с учетом перевязки между блоками (минимальная составляет 25 см).
В таблице ниже можно увидеть размеры блоков, изготовленных по серии (типовых) вне зависимости от того, какой материал использован.
| Маркировка | Высота, мм | Ширина, мм | Масса одного изделия, т |
| Длиной 2400 (2380) мм | |||
| ФБС.24.6.6 | 600 (580) | 600 | 1,96 |
| ФБС.24.5.6 | 500 | 1,63 | |
| ФБС.24.4.6 | 400 | 1,3 | |
| ФБС.24.3.6 | 300 | 0,97 | |
| Длиной 1200 (1180) мм | |||
| ФБС.12.6.6 | 600 (580) | 600 | 0,96 |
| ФБС.12.5.6 | 500 | 0,79 | |
| ФБС.12.4.6 | 400 | 0,64 | |
| ФБС.12.3.6 | 300 | 0,46 | |
| ФБС.12.6.3 | 300 (280) | 600 | 0,46 |
| ФБС.12.5.3 | 500 | 0,39 | |
| ФБС.12.4.3 | 400 | 0,31 | |
| Длиной 900 (880) мм | |||
| ФБС.9.6.6 | 600 (580) | 600 | 0,7 |
| ФБС.9.5.6 | 500 | 0,59 | |
| ФБС.9.4.6 | 400 | 0,47 | |
| ФБС.9.3.6 | 300 | 0,35 |
В таблице приведена масса для изделий из тяжелого бетона плотностью 2400 кг/м3.
Развертка фундамента.
Ширина фундаментного блока выбирается в зависимости от толщины стен здания. Допускаются небольшие свесы надземных конструкций. Например, для кирпича величина выступа не должна превышать 4 см с каждой стороны. Это позволяет использовать фундаментные блоки шириной 600 мм под стены 640 мм, 500 мм под стены 510 мм.
Длина фундаментного блока подбирается по развертке. Размещают изделия разных размеров так, чтобы стенка сложилась ровно, без сильных выступов. Если не удается уложить блоки стандартной величины, допускается раскалывать элементы по длине.
Чаще всего используют изделия высотой 600 мм. Блоки 300 мм применяются в качестве доборных, при необходимости сделать отверстия в ленточном фундаменте (продухи, вводы и выводы сетей).
Производители
В каждом регионе России есть крупные производства железобетонных конструкций, на складах которых представлены блоки ФСБ любых размеров. На таких предприятиях идет постоянный контроль качества на соответствие ГОСТ, покупая партию отливок, можно получить на них сертификат. Обращаться лучше к поставщику, находящемуся ближе к месту работ, поскольку дальняя перевозка тяжелых блоков может намного увеличить итоговую смету. Цена самих изделий в регионах обычно ниже, чем в Москве и Санкт-Петербурге.
Находящийся в Сургуте Завод Промышленных строительных деталей — один из основных поставщиков ЖБИ в стране. Вся продукция подлежит обязательному контролю качества. Блок ФБС 24-5-6-Т стоит здесь 6146 руб.
Два завода Гжель-Бетон, расположенные в разных районах Московской области, более 10 лет поставляют конструкционные материалы крупнейшим застройщикам Москвы. Качество проверяет собственная лаборатория, полностью укомплектованная оборудованием. Цена полнотелого блока ФБС 24-5-6-Т составляет 2900 руб.
Санкт-Петербургское предприятие Монолит-ЖБИ вышло на рынок в 2012 году. Его цеха укомплектованы современными станками, отдел контроля проверяет каждую единицу товара перед продажей. Блоки для фундамента ФБС 24-5-6-Т здесь стоят 3778 руб. за единицу.
Крупный производитель ЖБИ в Краснодарском крае — Завод промышленных бетонных конструкций. На его складе можно купить плит разной конфигурации, при отливке которых соблюдаются требования соответствующих ГОСТ. Цена блока с маркировкой ФБС 24-5-6-Т здесь — 1900 руб. за единицу.
Разновидности фундаментных блоков
Сортамент изделий приводится в документе ГОСТ 13.579-1978. Высота элементов колеблется в пределах 30 — 60 см, ширина составляет 30, 40, 60 см, а длина бывает 0,9 – 2,4 м. Размер по длине включает ширину монтажного шва между блоками, поэтому фактические размеры камня всегда на 20 мм меньше по всем направлениям. Материалом служит тяжелый (В7,5 – В15), силикатный бетон (В10 — В12,5), керамзитобетон (класс В3,5 – В 7,5), при этом вес блока ФБС зависит от марки цемента и наполнителя.
Выпускают виды сборных блоков для фундамента с обозначением:
- стандартные сплошные изделия – ФБС;
- камни с пустотами внутри, чтобы снизить массу – ФБП;
- блоки с вырезами под коммуникации или трубы – ФБВ;
- сборные подушки под опору строения – ФЛ.
Сплошные (ФБС)
Сплошные бетонные блоки
Тип полнотелых конструкций отличается большой прочностью по сравнению с пустотными группами. Чаще эти блоки используют для строительства фундамента здания, возведения стен хозяйственного подполья и технических подвалов. Элементы имеют прямоугольную форму с внутренним армированием или без него, от этого зависит, сколько весит блок ФБС.
Технология изготовления предполагает вибрацию смеси, чтобы добиться стандартного размера с гладкой поверхностью. Нарушение процесса ведет к появлению неровностей, поэтому получаются разрывы при укладке блоков и снижается прочность ленты фундамента.
Характеристики полнотелых конструкций:
- материалом для сплошных камней служит тяжелый бетон усредненной плотности от 1,8 т/м3;
- стандартные размеры по ширине 30, 40, 50, 60 см, по высоте – 28 – 58 см, длине – 1180, 2380.
- монтажные уши ставят на 30 см от краев блока, заподлицо с плоскостью.
Отклонения габаритов по длине разрешают ±13 мм, ширине и высоте — ±8 мм, допуск по размерам вырезов и отверстий составляет ±5 мм. Нормы позволяют отклонение прямолинейности на 3 мм по всей длине сборной конструкции, при этом возникают небольшие отклонения от номинальной массы.
Сплошные с вырезом (ФБВ)
Блок ФБВ
Изготовитель предусматривает продольную выемку в блоке, чтобы можно было проложить водопровод, канализацию или другие коммуникации. Иногда изделия ФБВ производят по индивидуальному заказу, который учитывает конкретное направление выреза на поверхности или сквозное отверстие внутри блока. От количества выемок зависит, сколько весит бетонный блок.
Характеристики изделий ФБВ:
- длина – 88 см, ширина – 40, 50 см, высота 58 см;
- вес варьируется от 0,28 до 0,58 тонн в зависимости от размера блока;
- объем изделия составляет 0,161 и 0,202 м3;
- сталь составляет 0,76 кг в общем весе.
Пустотелые (ФБП)

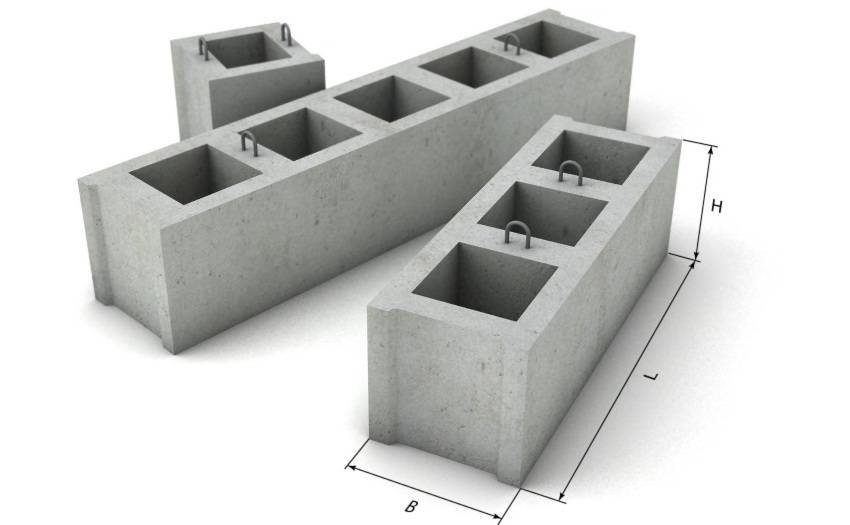

Пустотелые блоки
Пустотные элементы изготавливают стандартной длины 240 см, но по высоте и ширине различаются. Выпускают сборные конструкции с замкнутыми внутренними воздушными полостями по вертикали или горизонтали. Блоки ФПБ имеют меньшую массу по сравнению с размерами, весом ФБС, но их применение строго регламентировано.
Облегченные типы нельзя использовать для возведения основания дома во влажных грунтах. Почвенная жидкость может проникать в тело фундамента и накапливаться в полостях. Во время заморозков вода расширяется и разрывает бетонную массу, появляются внутренние трещины. В бетоне не допускают микротрещин, расселин, исключение составляют местные усадочные дефекты.
Наружные расслоения допускают:
- плотные и тяжелые силикатные смеси – 0,1 мм;
- легкие составы – 0,2 мм.
Качество арматуры и стальных элементов укрепляющего каркаса регламентируется в ГОСТ 10.922. Производитель дает гарантию на соответствие выпускаемой продукции требованиям нормативных стандартов, ГОСТов или технических условий ТУ. Потребитель отвечает за правила складирования и хранения бетонных блоков, перевозку контролирует та организация, которая занимается транспортировкой.
Блог эксперта: вопросы по устройству сборного фундамента
Можно ли строить дом на сборном основании без проекта и геологических изысканий
Однозначно рекомендовать блоки ФБС для фундамента стоит на территориях, где он опирается на скальные породы и есть низкая сейсмическая опасность. В России таких мест не так много. В остальных случаях прочности сборного или сборно-монолитного основания может быть недостаточно для строительства жилого дома. Точно определить характеристики будущей постройки сможет только проектировщик по результатам предварительной геологоразведки.
Какой фундамент лучше, ленточный или сборный
Достоинство заливного армированного ленточного фундамента то, что ему можно придать любую форму: закругленную, криволинейную. Дома со сложной архитектурой строят по такой технологии. Залить основание можно самому, без найма спецтехники. Прочность итоговой конструкции очень высокая благодаря сплошному армированию.
Сборный фундамент из ФБС дешевле, он не требует установки опалубки, нет потери времени на отверждение. Бригада строителей с подъемным краном соберет цоколь за неделю.
Выбор лучше делать на основе исследования грунтов и рекомендаций проектировщика. При попытке сэкономить можно потерять в прочности всего сооружения.
Какие дома строят на фундаменте из ФБС
Блочное основание подойдет для любых хозпостроек небольшого веса, бань, загонов для скота, заборов. Для жилого частного дома сборный фундамент должен рассчитываться проектировщиком, иначе нагрузка может распределяться неравномерно и через стыки блоков пойдут трещины.
Из блоков какого размера делать цокольный этаж для двухэтажного дома
Ответить на этот вопрос можно будет после исследования грунта, на котором пройдет строительство. Лучше всего заказать развернутый проект в архитектурном бюро. Общий совет: размеры фундаментных блоков ФБС должны быть максимальными. Отливка шириной 300 мм выдержит вес двухэтажного дома с бетонными перекрытиями, а длина в 2,38 м позволит уменьшить количество стыков.
Зачем утеплять фундамент из ФБС и чем это лучше сделать
Перед засыпкой котлована собранный из полнотелых блоков фундамент нужно гидроизолировать и утеплить. Так можно предотвратить его промерзание, образование конденсата и разрушение. Изоляция также уменьшит потери тепла и расходы на отопление всего дома.
Утеплитель должен обладать механической прочностью, плотностью и плохо впитывать влагу. Для самостоятельного монтажа проще всего использовать пенополистирол и тарельчатые дюбели. Нужно хорошо заизолировать стыки листов.
Пенополиуретан наносят с помощью распылителя, он дает сплошной слой без разрывов. Это более дорогой метод.
Керамзитная засыпка неплохо теплоизолирует, но пропускает влагу. Метод дешев, но применяют его редко.
Стоимость и качество
Точно сказать, сколько стоит тот или иной фундаментный блок, можно только после обзвона нескольких заводов в вашем регионе. Цены отличаются значительно. Причем солидная разница может быть даже у производителей в одном регионе. Дело может быть в марке бетона. Тут уже вам нужно спрашивать и сравнивать. Не поленитесь попасть на каждое производство и осмотрите, оцените блоки, представленные там, по следующим параметрам:
Качество фундаментных блоков для ручной кладки нужно проверять
- Геометрия. Все блоки должны быть одинаковыми, грани ровными и четкими. Желательно также чтобы поверхности тоже имели минимум изъянов или не имели их вообще.
- Заявленную плотность можно сравнить в домашних условиях (речь о небольших блоках 20*20*40 см). Их нужно взвесить, сравнить габариты и вес. Высчитать плотность. Для керамзитобетона она не должна быть ниже 1800 кг/м3, для бетонов — не ниже 2000 кг/м3. Только такие можно использовать для фундаментов.
- Потом проведите краш-тест: бросайте блоки с одинаковой высоты на твердую поверхность. Они ни в коем случае не должны рассыпаться, сколы должны быть минимальными.
Эти несложные манипуляции позволяют определить качество бетонных блоков. Только не забудьте, какой из них принадлежит какой фирме (подпишите, или пронумеруйте).
Разновидности блоков согласно ГОСТу: ФБС, ФБП, ФБВ, ФЛ и БФ
Для сооружения технического подполья, стен подвала, устройства столбчатых и ленточных фундаментов, возведения стен невысоких сооружений, неотапливаемых зданий и других конструкций, работающих при систематических воздействиях температур от +50 до -70 градусов, могут использоваться бетонные блоки, которые на основании ГОСТ 13579-78 бывают трех типов: ФБС, ФБВ и ФБП. Изделия изготавливаются из силикатного, тяжелого бетона или керамзитбетона. Их плотность не должна быть меньше 1800 кг/м³.
ФБП – блоки с одно- или двухсторонними пустотами для прокладки коммуникаций
Согласно расшифровке, ФБС представляет собой фундаментный стеновой блок с максимальным запасом прочности. При изготовлении монолитных небольших элементов армирование конструкции не используется. Металл применяется лишь для изготовления петель для монтажа. При производстве габаритных блоков обязательно используются пруты продольного армирования, что увеличивает вес ФБС.
Статья по теме:
Блоки ФБВ, в отличие от предыдущего типа, имеют продольный разрез в полости изделия. Он предназначен для монтажа инженерных коммуникаций. Процесс производства таких изделий аналогичен способу изготовления предыдущего варианта. Здесь применяется бетон не ниже марки М100. Однако в строительстве ФБВ блоки используются крайне редко, поэтому изготавливаются преимущественно по индивидуальному заказу. Изделия выпускаются длиной 880 мм, высотой 580 мм и шириной 400, 500 и 600 мм.
Фундаментные блоки не имеют армирования за исключением закладных монтажных петлей
Блоки ФБП являются пустотными облегченными изделиями из бетона, имеющими открытые квадратные отверстия в нижней части элемента. Для изготовления применяется бетон марки М150. Изделия выпускаются длиной 2380 мм. Другие линейные размеры блоков фундаментных и цены на изделия находятся в широком диапазоне. ФБП блоки используют для создания фундаментов под промышленное оборудование или для устройства внутренних стен подвала.

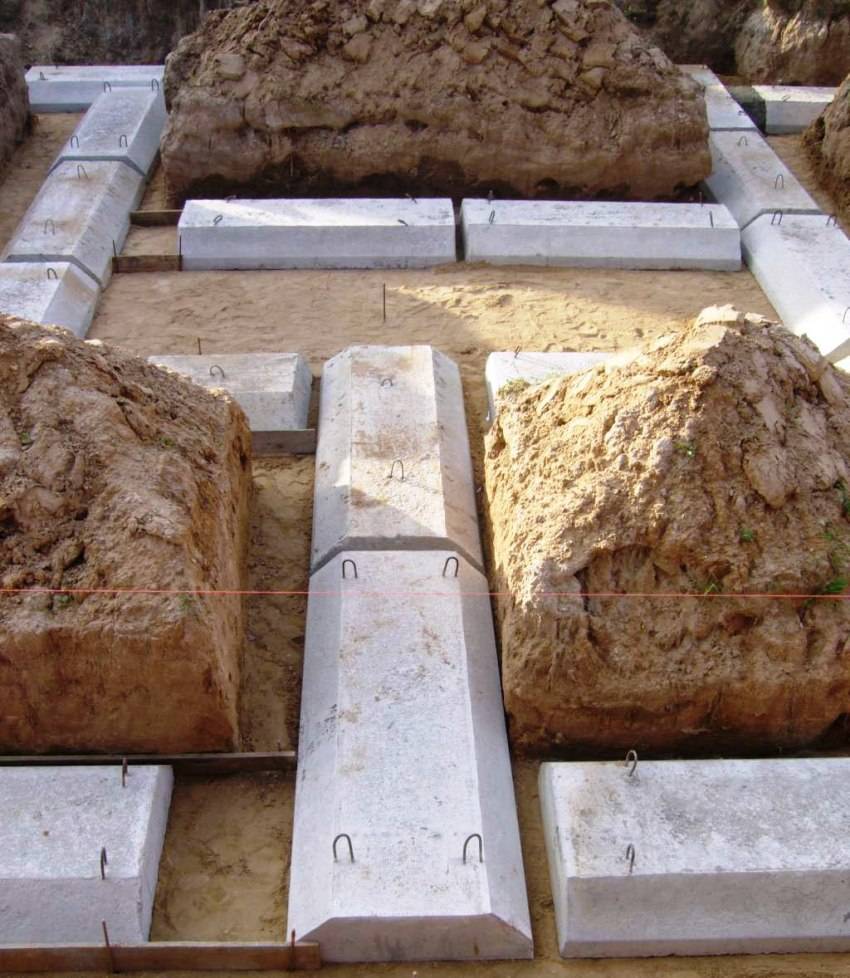

В качестве основания под столбчатый или ленточный фундамент употребляются изделия трапециевидной формы, которые маркируются ФЛ. Параметры и размеры фундаментных подушек регламентируются ГОСТ 13580-85. Ширина изделий варьируется в пределах 600-3200 мм. Высота элементов может быть 300 или 500 мм. Последнее значение соответствует изделиям шириной от 2000 мм. Длина блока составляет 780-2980 мм. Самые большие элементы имеют габариты 2980х2000х500 и 1180х500х3200 мм, а самые маленькие выпускаются размером 1180х600х300 мм.
Для возведения внутренних и наружных стен сооружений сельскохозяйственных и промышленных предприятий применяются железобетонные ленточные блоки БФ из тяжелого бетона, которые регламентируются ГОСТ 28737-90. Все элементы разделены на шесть разновидностей, которые отличаются по своим размерам поперечного сечения.
Монтаж ленточного фундамента из блоков трапециевидной формы, которые маркируются как ФЛ
Зависимость выбора блочного фундамента от характеристик участка
Необходимо ещё до проектирования дома заказать геодезическое заключение об особенностях участка.
Можно, конечно, справиться и у соседей — но это будет не вполне достоверно. Порой даже соседние участки сильно отличаются и по грунтам, и по воде, и по прочим характеристикам.
Грунт
Учебник «Грунты. Фундаменты. Выбор оптимального фундамента» классифицирует почвы так:
- Скальные грунты — это, скорее, кристаллическая порода, скала, а не земля, и порода осадочная (доломиты, спрессованные песчаники, сланцы, ракушечники, известняки). Приемлем любой фундамент, кроме свайного (трудно сверлить скалу).
- Конгломераты — осколки разновидностей скальных грунтов; не размываются и не меняются в объёме, промерзая; приемлем любой фундамент.
- Нескальные грунты:
- связанные — глинистые и суглинистые; глубоко промерзают; способны «поплыть» и сдвинуться, годятся только тяжёлые виды фундаментов;
- несвязанные — песчаный и супесчаный грунты; при намокании склонны к подвижкам, промерзают неглубоко; годятся фундаменты любого типа.
Тип грунта может различаться даже на соседних участках
Если ваш участок — это массив скалы, нетронутый песчаник или осадочные породы, то можно легко ставить блочный фундамент. Хорошо также, если грунт участка состоит из песка или плотных суглинистых почв.
Таблица: минимальная глубина заложения фундамента в песок и глину
| Почва | Минимальное заглубление (м) | |
| 1 | Песок | 0,5 |
| 2 | Глина | 0,7 |
Для приблизительного понимания, какие грунты имеются на вашем участке, есть дедовский способ: садовым буром просверлить шурф и изучить образцы земли с разной глубины. Образец смачивается водой, и если его можно вымесить, как тесто, то это суглинок. Если в воде земля растворится — в ней большой процент суглинистой составляющей. Если выпадет осадок, то на дне глина, а над ней песок.
Чтобы проверить почву, нужно поместить образец в стакан с водой
Грунтовые воды
Уровень грунтовых вод — важнейшая характеристика почв. Если уровень небольшой, то нам прекрасно подойдёт малозаглублённый ленточный фундамент из блоков. Если он довольно высокий, то лента должна быть заглублена на большую глубину.
Структура грунтовых вод на вашем участке оказывает огромное влияние на выбор типа фундамента
Глубина промерзания
Глубина промерзания в наших краях в среднем до одного метра, но возможны и отклонения. Если вы делаете заглублённый фундамент из блоков, то его нижняя точка должна находиться ниже точки замерзания грунта.
Глубина промерзания — фактор, влияющий на глубину заложения фундамента
С уровнем почвенных вод и классификацией почвы напрямую связан опаснейший фактор.
Водяные «линзы»
Там, где на пласте из глины лежит водопроницаемый песок или супесь, осадки проникают через верхнюю почву и остаются под нею в виде так называемых «линз», лежащих на непроницаемом основании и могущих сильно повредить фундаменту. Нужно быть уверенным в том, что на пути закладки блочного фундамента не встретятся «линзы».
При наличии в почве «линз» используется только свайно-ленточный фундамент
Выбор фундамента
От всех вышеперечисленных факторов — грунтов, водяного баланса, наличия линз, глубины промерзания, сведённых в одно геодезическое заключение, и зависит выбор формы фундамента из блоков. Но он зависит и от ваших предпочтений, и от блоков, которые, возможно, уже имеются, и даже от времени года. Поэтому нужно понимать основные преимущества, вехи и опасные моменты сооружения каждого блочного фундамента.
Как мы уже знаем, фундамент из блоков бывает двух типов: столбчатый и ленточный.
Ленточный фундамент из блоков бывает мало-, не- и глубокозаглублённым. Строится из керамзитных, пено- и шлакоблоков, бетонных блоков, бетонных панелей, уложенных на подушку из дренирующей смеси. Не очень пригоден для ненадёжных почв, но проблема решается, как правило, углублением и расширением «ленты», укладкой уширенного бетонного или блочного основания из блоков-подушек и созданием капитального бетонного армированного ростверка.
Столбчатый фундамент из блоков, пожалуй, самый простой и недорогой для сооружения. Тоже бывает мало-, не- и глубокозаглублённым и тоже делается из керамзитовых, пено- и шлакоблоков, бетонных блоков, бетонных панелей (немонолитные столбы), уложенных в шурфы (если столб заглублённый) или просто на грунт (если незаглублённый) на подушку из дренирующей смеси. Пригоден для нетяжелых зданий типа каркасных домов, беседок и теплиц и любых почв, кроме болотистых.
С этим читают
Особенности монтажа фундаментных ФБС блоков
Монтаж фундаментных блоков достаточно прост и особой квалификации не требует, но предполагает привлечение спецтехники.
Основные этапы монтажа ФБС:
- Выполнение расчетов числа и размеров фундаментных блоков, которые понадобятся для создания фундамента. Сначала определяют объем конструкции, значение делят на объем отдельного блока.
- Подготовка основания – вначале засыпают подушку из слоя песка толщиной 5-10 сантиметров, потом ее тщательно выравнивают и трамбуют. Ширина/длина основания должны на 25-30 сантиметров превышать значения планируемой постройки.
- Правильная разбивка участка выполняется по осям с применением строительных отвесов, уровня.
Монтаж ФБС грузоподъемным механизмом. Раньше желательно установить по углам, на перемычках и пересечениях фундамента блоки-маяки. С помощью нивелира проверяют совпадение маяков (между которыми натянут шнур) по верхним плоскостям. По шнуру выставляют оставшиеся элементы первого ряда. Для проведения инженерных коммуникаций между блоками оставляют зазоры (ориентируясь на проект).
Правильность монтажа первого ряда напрямую влияет на геометрию всего основания. А точность укладки обязательно нужно контролировать нивелиром. Все элементы конструкции при необходимости поправляют ломом. Далее ряд возводят по принципу выполнения кладки из кирпича. Между рядами желательно предусмотреть слой раствора бетона, уплотненный штыковой лопатой.
Высота стандартного фундамента составляет обычно 5 рядов элементов. Для небольших сооружений вполне подойдут блоки 40х60х20 сантиметров.
Размеры ФБС блоков можно посмотреть по специальным таблицам. При условии правильного выполнения расчетов и соблюдения технологии монтажа благодаря блокам можно создать надежное, прочное, долговечное основание.
Малоразмерные элементы.
Регламент гост в строительной отрасли нормирует размеры длины блоков в 400 и 600 мм для негабаритных сооружений. Кроме этих размеров, предусмотрены негабаритные стандарты для ФБС марки «Т» длиной 400 мм, шириной 200 мм и высотой 200 мм. Которые можно использовать в строительстве малоэтажных деревянных и пенобетонных зданий. Средняя масса такого изделия – 31 кг при достаточно высокой прочности.
Сборные железобетонные конструкции.
Нестандартные размеры ФБС.
Пример блока с нестандартными размерами – марка ФБС 6.6.6. Такие габариты считаются универсальными в индивидуальном строительстве, поэтому пользуются огромным спросом при возведении:
- Подвалов и погребов;
- Фундаментов садовых и дачных домиков, маленьких загородных домов и коттеджей;
- При комбинировании ФБС и монолитного ленточного фундамента. Причем ФБС выступает как основной элемент, принимающий весовые нагрузки.
Нестандартные фундаментные изделия производятся из всех марок тяжелого бетона.
Технические свойства и особенности блоков ФБС
Изготовитель должен обеспечивать точное соответствие прочностных и геометрических характеристик блоков требованиям ГОСТ 13579-78, ведь любое отклонение может в последующем привести к быстрому разрушению здания. Блоки фундаментные ФБС представляют собой параллелепипед из тяжелого, керамзитового или силикатного бетона плотностью не менее 1800 кг/м³ без пустот, с технологической подформовкой для вертикального армирования кладки раствором. Класс прочности бетона предусматривается не ниже В 7,5.
Технология изготовления предусматривает уплотнение бетона на вибростолах, а специальные опоки обеспечивают заданные размеры и плотную, гладкую поверхность. Изделия с нарушением геометрии в последующем не позволят возвести ровную кладку, а толщина швов будет больше нормативных значений (2- 5 мм), что может нарушить гидроизоляцию всей конструкции. Качественная, плотная поверхность служит гарантией от преждевременного растрескивания и разрушения даже во влажной среде.
ГОСТ на блоки ФБС регламентирует изготовление изделий длиной 2380, 1180 и 880 мм. При этом ширина варьируется от 300 до 600 мм с интервалом 100 мм, высота может быть 280 и 580 мм. Изделия с высотой 280 мм практически не используются в современном строительстве фундаментов по причине низкой несущей нагрузки при практически одинаковой цене, поэтому многие производители не включают их в свой ассортимент.
Габаритные размеры в дециметрах заложены в маркировке с округлением до большего значения. Например, блок ФБС 24.4.6 имеет фактические размеры 2380х400х580 мм. Буква «С» в обозначении типа блока означает, что конструкция сплошная. Это самое большое изделие в предлагаемом сортаменте, позволяющее максимально ускорить возведение фундамента, но и имеющее максимальный вес при изготовлении из тяжелых марок бетона (М 100, М 200) — 1,96 т.
Так же необходимо учитывать, что вес блоков ФБС, даже самых маленьких, достигает 260 кг, что требует при работе с ними использования тяжелой спецтехники.
Некоторые производители предлагают эти виды изделий меньшей массы, несмотря на маркировку тяжелого бетона «Т». В таком случае они изготовлены либо из керамзитового бетона и должны быть промаркированы буквой «П», либо из силикатного «С», либо в процессе производства были недостаточно уплотнены и могут иметь пустоты и поры. Поэтому при покупке уточните марку и вес фундаментных блоков ФБС и убедитесь в наличии подтверждающего качество документа.
Крупногабаритные блоки ФБС применяются, помимо ленточных сборных фундаментов, для возведения подвальных этажей и неотапливаемых сооружений технического характера.
Как разобраться в блоках
Фундаментные блоки представляют собой монолитные бетонные параллелепипеды, которые используют для монтажа вертикальных стен ленточного основания или отдельных опор для легких каркасных домов, срубов.
По назначению элементы используются для устройства стеновых конструкций цоколя, укладку в заглубленные фундаменты подвалов, и подразделяются на 3 вида:
- сплошные;
- сплошные с вырезом (для возможности укладки перемычек или прохождения коммуникаций);
- пустотелые (ФБП с открытыми пустотами с нижней стороны).
На боковых торцах у такого изделия располагаются пазы для заполнения связующим раствором, чтобы обеспечить соединение блоков в одном ряду друг с другом.
Сверху располагаются 2 монтажные петли для укладки с помощью строп с крючками. Общий массив монолита бывает армирован для усиления несущей способности (обязательно указывается в проекте).

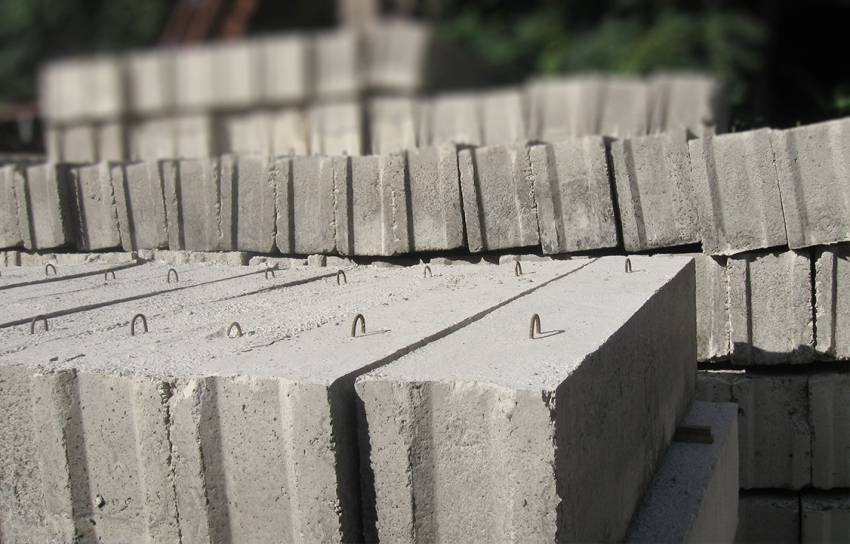

Правильно складированные ФБС
Материалом для производства служат тяжелые, керамзитные и силикатные плотные марки бетона.
В строительстве для монтажа надежных фундаментов применяют линейку изделий сплошных фундаментных блоков ФБС из тяжелого бетона. Керамзитобетонные ФБС (пористые наполнители из обожженной глины), блоки из плотного силикатного бетона, ФБВ, ФБП подробно описываются в ГОСТ 13579-78*, как материалы для устройства стен подвалов.
Характеристики
Рассчитывать вес стандартного фундаментного блока нет специальной необходимости – изделия производятся строго по технологии в формах установленного размера из бетона марки М100 или М200. Раствор уплотняется обязательным вибропрессованием, полученные заготовки пропариваются в специальных камерах в течение определенного времени, поэтому имеют практически одинаковую плотность и объем.
Исходя из таких условий изготовления, вес фундаментных блоков определенной марки содержит справочная таблица:
Марка изделия содержит все необходимые сведения, чтобы можно было определить, сколько весит нужный фундаментный блок, зная вес 1 м³ бетона, из которого он сделан.
Аббревиатура, обозначающая марку, указывает все размеры ФБС в дм.
Например, ФБС 24-4-6-т обозначает продукцию длиной 240 см, шириной 40 см, высотой 60 см. Буквенные обозначения в конце имеют такой смысл:
- Т – тяжелый бетон на щебне;
- Л – легкий бетон;
- П – наполнителем выступает керамзит;
- С – силикатный раствор.
