Как рассчитать нагрузку на фундамент для дома?

Расчет материалов фундамента

Какие моменты следует учитывать, ведя расчет материалов фундамента. Основным компонентом, из которого выполняется любой фундамент, является бетон. Главным связующим элементом в бетоне является цемент. Песок и гравий, а так же щебень являются его наполнителями.

Песок и мелкий гравий, желательно разных фракций, будут заполнять пустоты между более крупными частичками щебня. Следует учитывать, что все составляющие компоненты бетона берутся в определенных пропорциях.

Не соблюдение пропорционального содержания компонентов в замешиваемом бетоне может привести к утрате прочности, увеличению срока затвердевания, вообще к сокращению срока службы. При расчете на долгий срок службы здания этого допускать нельзя.

Расчет глубины фундамента

Факторами, влияющими на расчет глубины фундамента, могут быть — глубина нахождения грунтовых вод и качество грунта, на которое будет опираться фундамент. Не гласное правило — подошва ленточного фундамента, на любых грунтах, заглубляется не менее 0,7 метра от верхней точки.

Важно знать расчетное сопротивление, которым обладает грунт в основании. Для  определения этого параметра берутся пробы грунта в пяти точках

По углам будущей постройки и в середине.

Выяснив состав грунта, по специальным таблицам, можно рассчитать глубину фундамента.

Расчет объема фундамента

Необходимо произвести расчет объема фундамента.  Эти данные понадобятся для расчета всего количества бетона для фундаментных работ. Следует учесть, что бетон меряют в кубических метрах.

Тип фундамента и его конфигурация будут являться исходными данными для расчета объема любого фундамента. А они, в свою очередь, подбираются на основании характеристик грунта в основании и величины фундаментной нагрузки.

Расчет ширины фундамента

Чтобы сделать расчет ширины фундамента, следует знать его тип. Плитный или литой фундамент является цельной железобетонной плитой, которая располагается под всей будущей застройкой.  Такой тип  фундамента способен выдержит очень большие нагрузки даже на слабонесущих грунтах.

Самыми распространенными в индивидуальном строительстве являются ленточные фундаменты. Их ширина зависит от применяемых материалов для возведения здания:

  • Монолитная бетонная заливка
  • Блоки из газобетона
  • Бревно или брус
  • Кирпичная кладка

В любом случае, фундамент должен быть шире возводимой стены.

Столбчатый фундамент будет самым экономичным по расходу строительных материалов. Надежная и достаточно простая конструкция. Столбчатый фундамент целесообразней применять на пересеченной местности и склонах. Не менее экономичны свайные фундаменты.

В заключение можно добавить, что, только правильно выполненный расчет фундамента, с привязкой к местным условиям, применением качественных строительных материалов — будет надежной опорой возводимому зданию или сооружению.

Тип грунта

В первую очередь при определении давления сооружения на поверхность необходимо учесть тип грунта. От этого зависит выбор типа фундамента. При этом учитывается несущая способность, уровень усадки земли, глубина ее промерзания в зимний период и месторасположение в ее толще грунтовых вод.

Если почва неустойчивая, подземные источники подходят близко к поверхности, следует отдать предпочтение свайным фундаментам. Расчет нагрузки в этом случае учитывает вес каждой опоры.

Если грунт отличается высокой несущей способностью, подошва фундамента может быть меньше. Чем прочнее грунт, тем меньше вероятность появления различных деформаций. Средняя несущая способность почвы составляет 2 кг/м².

Если в данной местности бывают сильные морозы, грунт глубоко промерзает. При этом он может расширяться и выталкивать фундамент наружу. Этот факт также стоит предусмотреть при создании основания.

Специальные программы и сервисы

Ускорить расчет столбчатого фундамента можно с помощью специальных программ. Сервисы имеют достаточно возможностей, чтобы определить правильную нагрузку с учётом типа основания и структуры почвы.

Для работы в программе нужно указать размеры фундамента постройки, характеристики почвы. Сервис рассчитает тип и величину ростверка, объемы армирования. В итоге пользователь получит нужные параметры основания и информацию, на основе которой производились вычисления с указанием нормативных источников.

  1. Civil Engineering. Для работы в программе нужны базовые значения. Расчет может быть проверочным или проектировочным. В результате пользователь быстро вычислит необходимое армирование, давление основания и величину осадок.

  2. Фундамент. Сервис позволяет получить достаточно точные результаты при использовании данных геологических исследований грунта. Можно проверить собственные вычисления или подобрать основание с использованием имеющихся данных. Интерфейс понятный для простого пользователя и имеет минимум настроек.
  3. Масса дома, нагрузка на фундамент. Это полностью русифицированный сервис, не требующий специальных навыков и знаний. Функции стандартные — проверка ручного расчета или получение результата на основе введенных данных.

Кроме программ, есть масса онлайн-калькуляторов для вычислений параметров столбчатого фундамента. Они не менее удобны, потребуется лишь ввести базовые значения для расчета.

Много важной и полезной информации о столбчатом фундаменте найдете здесь

Расчёт нагрузки на свайный фундамент

Особенностью расчёта свайного основания, является необходимость выявления массы здания (P), которая делится на количество опор.

Рассчитывать нагрузку на свайный фундамент необходимо для того, чтобы в дальнейшем при проектировании ее можно было сопоставить с максимально допустимой нагрузкой на грунт строительной площадки, и при необходимости увеличить число свай либо сечение используемых опор.

Чтобы сопоставить допустимые нагрузки на свайный фундамент и грунт необходимо выполнить следующие расчеты:

  • Определить вес здания и все сопутствующие нагрузки, просуммировать их и умножить на коэффициент запаса надежности;
  • Определить опорную площадь одной сваи по формуле: «r2 * 3.14» (r- радиус сваи, 3,14 — константа), после чего вычислить общую опорную площадь основания, умножив полученную величину на количество свай в фундаменте;
  • Рассчитать фактическую нагрузку на 1 см2 грунта: массу здания разделяем на опорную площадь фундамента;
  • Полученную нагрузку сопоставить с нормативной допустимой нагрузкой на грунт.

Для примера: дом массой 95 тонн. (с учетом снеговых и ветровых нагрузок) строится на фундаменте из 50 буронабивных свай, общая опорная площадь которых составляет 35325 см2. Грунт на участке представлен твердыми глинистыми породами, которые выдерживают нагрузку в 3 кг/см2.

Фактическая нагрузка на грунт: 95000/35325 = 2,69 кг/см2.

Как показывают расчеты, нагрузки от здания, передаваемые фундаментов на грунт, позволяют реализовывать данный проект в конкретных грунтовых условиях.

Расчет нагрузки на фундамент

Расчет веса каждого элемента производится с учетом параметров строительных материалов, из которых состоят эти элементы:

  • 1 м² кровли с асбоцементными листами весит 50 кг. Соответственно, если площадь рассматриваемой крыши 70 м², то ее вес равен 70 × 50 = 3500 кг = 3,5 т.
  • Вес 1 м² чердачного перекрытия из дерева 150 кг, соответственно общий вес 50 × 150 = 7500кг = 7,5 т.
  • Вес 1 м² бетонного чердачного перекрытия 350 кг, соответственно общий вес 50 × 350 = 17500 кг = 17,5 т.
  • Вес 1 м² межэтажного перекрытия из дерева 200 кг, соответственно общий вес 100 × 200 = 20000кг = 20 т.
  • Вес 1 м² бетонного межэтажного перекрытия 400 кг, соответственно общий вес 100 × 400 = 40000 кг = 40 т.
  • 1 м² внешней стены весит 250 кг. Соответственно, если площадь внешних стен 160 м², то общий вес равен 160 × 250 = 40000 кг = 40 т.
  • 1 м² внутренней стены весит 240 кг. Соответственно, если площадь внутренних силовых стен 50 м², то общий вес равен 50 × 240 = 12000 кг = 12 т.
  • Примерный вес погонного метра ленточного фундамента 1700 кг. Учитывая, что периметр фундамента 34 м, то его общий вес равен 34 × 1700 = 57800 кг = 57,8 т.
  • Вес полезной нагрузки (люди, оборудование, мебель) 26 т.
  • Вес снегового покрова 100 кг / м² кровли. Общий вес равен 50 × 100 = 5000 кг = 5 т. При расчете используется не площадь кровли, а площадь ее проекции (то есть площадь чердачного перекрытия). Также, величину снеговой нагрузки необходимо брать в зависимости от региона проживания.

Таблица определения снеговой нагрузки местности

Снеговой районIIIIIIIVVVIVIIVIII
Вес снегового покрытия Sg (кгс/м2)80120180240320400480560

Карта зон снегового покрова территории Российской Федерации:

Подсчитаем общий вес дома:

  • Вес дома с деревянными перекрытиями 171 т.
  • Вес дома с бетонными перекрытиями 201 т.

Для определения расчетной нагрузки увеличим общий вес на 30% и получим:

  • Вес дома с деревянными перекрытиями 220 т.
  • Вес дома с бетонными перекрытиями 260 т.

Теперь, зная тип грунта, можно определить и проанализировать площадь подошвы фундамента.

Таблица допустимого давления на грунт, кг/см²:

ГрунтГлубина заложения фундамента, м
1 — 1,52 — 2,5
Щебень, галька с песчаным заполнением4,56,0
Дресва, гравийный грунт из горных пород4,05,0
Песок гравелистый и крупный3,25,5
Глина твердая3,04,2
Щебень, галька с глинистым заполнением2,84,2
Песок средней крупности2,54,5
Песок мелкий маловлажный2,03,5
Суглинок1,72,0
Глина пластичная1,62,0
Супесь1,52,5
Песок мелкий очень влажный1,52,5

Возьмем для примера песок средней крупности с допустимым давлением на грунт 2,5 кг/см² = 25 т/м².

Получаем:

  • 220 т / 25 т/м² = 8,8 м² допустимая площадь подошвы фундамента дома с деревянными перекрытиями.
  • 260 т / 25 т/м² = 10,4 м² допустимая площадь подошвы фундамента дома с бетонными перекрытиями.

Зная периметр (длину) фундамента (в нашем случае 34 метра), можно определить минимально допустимую толщину ленты:

8,8 м² / 34 м = 0,26 м = 26 см (для дома с деревянными перекрытиями).

10,4 м² / 34 м = 0,31 м = 31 см (для дома с бетонными перекрытиями).

Допускается, если толщина ленты будет больше рассчитанных значений. Изменение в меньшую сторону недопустимо.

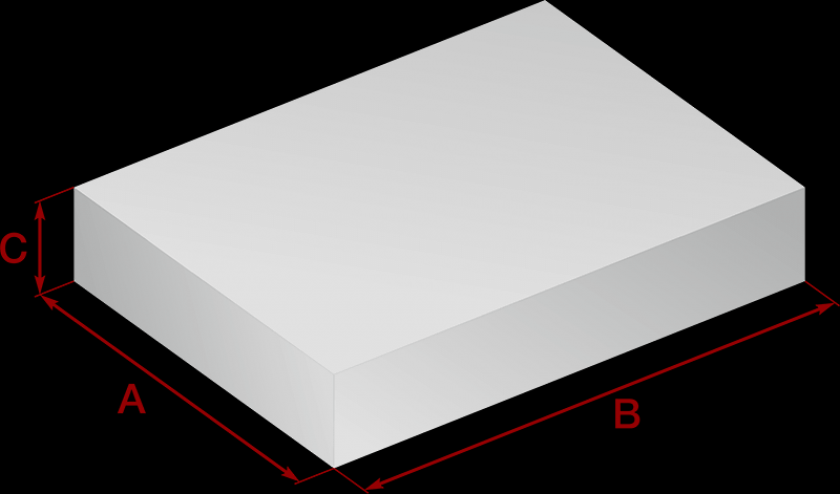

Фундаментная плита

Бетонный портал г. Перми — динамично развивающаяся сеть растворо-бетонных узлов (РБУ, БРУ) или бетонных заводов в Перми и Пермском крае, это слаженный логистический центр доставки товарного бетона для строительных нужд малого и среднего бизнеса вовремя и в срок. Качество Продукции гарантировано ГОСТом

Цель нашей работы — укрепление и расширение сбыта готовой бетонной продукции на объекты Пермского края по оптимальным ценам. Помочь заказчикам с выбором правильной марки бетона и не остаться обманутым. Мы на стороне Заказчиков. Наша миссия — поддерживать положительные отзывы от заказчиков.

Четкая система организации процессов производства и доставки позволяет выполнять самые сложные задачи в поставках бетона и других строительных материалов на максимально выгодных для заказчика условиях. Мы отчетливо представляем нужды потребителей и готовы решать их в полном объёме.

Что собой представляет масса здания?

Пример некоторых вычислений веса здания для определения нагрузки на фундамент

Многие проектировщики считают, что для расчета массы здания будет достаточно получить данные о несущих стенах и перекрытиях. На самом деле, все не так просто.

Масса здания – это суммарная масса всех строительных материалов, необходимая для возведения несущих и промежуточных стен, а также способность стен выдерживать массу перекрытий и конструкций крыши с учетом снегового фактора. Поэтому, масса здания – это сумма:

  • Масс конструкций несущих стен, промежуточных стенок, перегородок и перекрытий.
  • Массы крыши вместе с кровельными материалами, несущими балками и стопорами, обеспечивающими способность зданию выдерживать резкие порывы ветра.
  • Вес коммуникаций, труб и канализационных систем, проектируемых и будущих.
  • Массы строительных материалов и изделий для фундамента, обеспечивающих способность выдерживать грунтовые подвижки и воздействие влаги.
  • Мебели и бытовой техники (принимается часто 1−5% от массы несущих стен здания).

Таким образом, провести расчет массы самого здания можно только по проекту. Причем, часто сделать это правильно, технически не представляется возможным.

Обычный сбор информации о сооружении тут не поможет, нужно обращаться к услугам производителей, которые предоставят всю информацию о строительных материалах, запроектированных в данном индивидуальном здании. Также возможны ошибки в расчетах, поэтому лучше сразу использовать готовые формулы.

Как правильно вести вычисления

Если уж вы созрели с идеей строительства собственного дома и подошли вплотную к сооружению ленточного фундамента, то вы можете выбрать один из трех вариантов расчета:

1. Доверить работу профессиональному проектировщику.

2. Провести вычисления самостоятельно на калькуляторе, опираясь на собственный опыт (если он есть), доступную информацию и советы коллег.

3. Рассчитать все самому, используя для этого доступный онлайн-калькулятор расчета фундамента.

Подготовленный человек в точности знает, что, когда и как учитывать при вычислении размеров и материалов, опираясь на действующие нормативно-правовые акты:

  • СНиП 2.02.01-83 «Основания зданий и сооружений» с использованием рекомендаций пособия по проектированию.
  • СНиП 2.08.01-85 «Конструкции жилых зданий», комплектуемый соответствующими методическими материалами.

Даже профессионалу необходимо выполнить один-два перерасчета, чтобы устранить возможные неувязки и добиться коэффициента потерь на уровне 1,12-1,15. Для этого используется специальное программное обеспечение. Естественно, за это придется заплатить не менее 5000 рублей.

Если заказчик не желает тратить дополнительные деньги на привлечение опытных проектировщиков, то может попробовать рассчитать материалы самостоятельно, на калькуляторе, опираясь на уже упомянутые нормы и рекомендации к ним. Придется учесть массу различных коэффициентов и условий, которые нельзя выбирать на авось.

Примерная цена заливки под ключ

Около 80 % ленточных фундаментов частных домов рано или поздно покрываются трещинами и нуждаются в регулярном техническом обслуживании. Так получается потому, что еще на этапе самостоятельных вычислений допускаются грубые ошибки или просто игнорируются очевидные факты для удешевления готового изделия.

Профессионалы подходят к вопросу ответственно, с реальным пониманием необходимого объема работ, тактики расчета и стоимости заливки фундамента под ключ. Конечно, она может существенно отличаться в зависимости от региона, материалов и услуг компании-подрядчика, но в среднем классическое основание в форме ленты обойдется заказчику в 14 000 — 16 000 рублей за кубический метр.

Сравнительная таблица стоимости выполнения работ по заливке фундамента наиболее употребляемых размеров в плане будет иметь следующий вид:

Размер фундамента в плане, мЦена работ, рублиСтоимость материаловЦена заливки под ключ
4×655 00080 000130 000
6×660 00090 000140 000
6×870 000105 000165 000
6×10100 000130 000215 000
8×8105 000140 000230 000
9×9110 000150 000245 000

Расчеты на онлайн-калькуляторе

Если у будущего владельца дома не возникает желания воспользоваться услугами профессиональных проектировщиков, и сам он не в состоянии осилить предстоящий объем работ, то можно обратиться к еще одному варианту – онлайн-калькулятору для расчета бетона фундамента.

Общая смета

Подводя итог, чтобы вся изложенная теория стала чуточку понятнее, приведём пример расчёта основания для одноэтажного дома.

Здание габаритами 6х10 м, с внутренней шестиметровой стеной. При этом высота первого этажа – 3 м, а высота чердака – 2 м.

Фундамент ленточный, из железобетона, глубиной 1,5 м, шириной – 0,5 м. Кровля двускатная из шифера.
Площадь поверхности стен = (6+10+6+10+6)*3 + (1/2*6*2)*2 = 126 кв.м.
Площадь поверхности перекрытия = 6*10 = 60 кв.м.
Площадь поверхности кровли = 4*10*2 = 80 кв.м.
Нагрузка на фундамент = 126*270 + 60*300 + 60*200 + 80*50 = 68020 кг.
Площадь основания фундамента = Площадь по внешним границам – Площадь по внутренним границам + Площадь внутренней стены = = 6*10 – (6-2*0,5)*(10-2*0,5) + 0,5*(6-2*0,5) = 17,5 кв.м.
Объём фундамента = 17,5*1,5 = 37,5 кв.м.
Вес фундамента = 37,5*2500 = 93750 кг.
Нагрузка на 1 кв.см. грунта = (93750+68020)/(17,5*10000) = 0,9244 кг/кв.см. Такая нагрузка допустима для самых слабых грунтов – для насыщенных водой песков.
Объём бетона = Объём фундамента = 37,5 кв.м.
Арматура ребристая = (2*(6+10)+6)*3*2 = 228 м
Количество соединений арматуры = (2*(6+10)+6)/0,5 + 1 = 77
Арматура гладкая на 1 соединение = (0,5-2*0,05) + (1,5-2*0,05)*3 = 4,6 м
Арматура гладкая всего = 4,6*77 = 354,2 м
Проволоки вязальной = 0,3*3*4*77 = 277,2 м

Как вы видите, расчёт фундаментов – не настолько сложная наука, чтобы отказываться от стройки своими силами, и данный пример расчёта фундамента приведён здесь как главное доказательство.

Мастер-класс для мастеров: укладка плитки на деревянный пол. Разбираемся с методами крепления ламината на стену. О нюансах установки можете узнатьздесь.

О выборе и укладке теплого электрического пола для дома читайте в нашей статье.

Что нужно учесть при расчете фундамента

Особенности грунта и какого типа делать фундамент

Фундамент бывает нескольких типов: плитный, ленточный, свайный, на столбах. Иногда применяются и несколько измененные конструкции, являющиеся «модификациями» основных типов. Однако зачастую принимаются меры для изменения грунта. Например, если местность болотистая, то делается частичная выемка грунта и засыпается более прочный материал. Часто используется граншлак, который постепенно превращается в бетон;

 Глубина закладки фундамента

Этот параметр зависит от двух факторов. Нужно определить, насколько глубоко залегают в этом месте грунтовые (подземные) воды. Также учитывается и то, на какую глубину промерзает почва в зимний период;

Какую нагрузку должен выдерживать фундамент

Нужно понимать, что на фундаменте (основании) держится все сооружение, которое имеет определенный вес. Вес имеют стены, крыша, потолок, пол. Плюс к этому вес имеют и двери, оконные рамы и т. п. Как этот вес посчитать? Известен материал, известны площади, известен удельный вес каждого вида материала (в интернете много справочных таблиц на эту тему). Поэтому общий вес всего сооружения можно высчитать. Не нужно забывать, что в здании что-то будет: мебель, бытовые приборы и т.д. Все это также будет добавляться к общему весу, даже включая людей, находящихся в помещениях дома.

 Траншея под фундамент

Естественно, что перед тем, как делать фундамент, следует подготовить траншею. Ориентировочно можно указать ее максимальную глубину для некоторых грунтов:

  • песчаный или гравелистый 1 м
  • супесь 1,25 м
  • глина, суглинок 1,5 м

Но имеется и определенный минимум закладки:

  • сухой грунт 0,7 м
  • влажный грунт 1,2 м

Если в здании предусмотрен подвал, то минимальная глубина – 0,4 м (от уровня пола подвала) В индивидуальном строительстве чаще всего применяется фундамент ленточного типа. Он имеет такое преимущество, как жесткая связка всех элементов в любом направлении (продольном, поперечном).

кликните для увеличения

Предельные нагрузки

Понятно, что «общий» вес сооружения не должен превышать той нагрузки, которую может выдержать грунт. Приведем некоторые данные максимальной нагрузки в зависимости от вида грунта (в кг/см²).

  •  крупный песок, гравелистый 3,5 – 4,5
  • мелкий влажный песок 2 — 3
  • твердая глина 3 — 6
  • гравий, щебень 5 — 6

При этом следует учитывать и вес самого фундамента. В любом случае нужно понимать, что такие расчеты делаются индивидуально для каждого строения.

Проектирование свайного фундамента

При проектировании свайного фундамента необходимо участь ряд факторов, влияющих на его устойчивость:

  • Глубина залегания толщина и надежность пород;
  • Масса здания;
  • Условия строительства и эксплуатации;
  • Конструктивные особенности здания.

При проектировании инженеры опираются на данные геологических изысканий и на их основе определяют возможность строительства, рассчитывают количество свай, выбирают их вид, форму и материал.

Второй важный фактор — это нагрузка от здания.

Она складывается из нескольких видов нагрузки:

  • Постоянная. Включает в себя вес самого здания;
  • Долгосрочная временная — это вес станков, оборудования и других тяжелых конструкций;
  • Краткосрочная временная складывается из веса мебели и людей в здании;
  • Снеговая и ветровая нагрузки рассчитываются отдельно для каждого здания на основании климатических данных региона согласно СП «Строительная климатология».

Карта снеговых районов России

Вид сваи зависит от технико-экономических показателей строительства. Подбирается самый дешевый вариант, удовлетворяющий все требования и обеспечивающий надежность конструкции.

Описание и порядок расчета нагрузки на фундамент

При сборе нагрузок на фундамент (общем и обязательном этапе расчет вне зависимости от типа основания) последовательно определяются и суммируются:

  • Постоянная нагрузка от стен – в простейшем приближении высота стен (включая внутренние) умножается на их длину и толщину. Далее полученная величина умножается на удельный вес основного материала, взятого из таблиц или технического паспорта. Минимальную нагрузку (от 300 кгс/м3) имеют каркасные стены, низкую (≈600 кгс/м3) – газобетон или дерево, высокую (1200) – шлакоблок и пустотелая керамика, максимальную (1800) конструкции из полнотелого кирпича или камня. Размером окон при простых расчетах как правило пренебрегают, вес утеплителя или фасадных систем, наоборот, следует учесть.
  • Нагрузка от пола и перекрытий. В расчет принимаются любые опирающиеся на стены конструкции, включая полы первого этажа, перекрытия между этажами, жилой мансардой или чердаком. Их площадь обычно совпадает с размерами дома, для получения нагрузки объем перекрытий умножается на их удельный вес (100-200 кгс/м3 для деревянных разновидностей с разной плотностью, 200-300 – цокольные утепленные полы из дерева, 500 – стандартные ж/б конструкции).
  • Кровельная нагрузка, определяемая исходя из веса материала и типа конструкции крыши. Эту величину стоит рассчитывать с помощью онлайн-калькуляторов, определить точную площадь проекционных линий и длину опорных участков при сложной конфигурации кровли могут только специалисты. При отсутствии такой возможности площадь кровли просто умножают на удельных вес ее материала (20-30 кгс/м2 у всех кровель из облегченной стали, 40-50 – шифера, 30-50 – рубероида и мягкой кровли, 60-80 – керамической или композитной черепицы).
  • Снеговая нагрузка на крышу дома – усредненная табличная величина, выбираемая с учетом региона проживания и умножаемая на опорную площадь кровли. Последняя получается путем деления всей площади кровли на площадь опорных скатов. Проще всего снеговая нагрузка высчитывается для плоских кровель – вес снежного покрова на горизонтальной плоскости (от 80 до 560 кг/м2) просто умножается на их площадь.
  • Другие временные нагрузки (ветровая, сейсмическая, вес печей, мебели и проживающих людей). При упрощенном варианте эксплуатационная нагрузка на перекрытия в жилых этажах принимается равной 195 кг/м2.

Подробный перечень правил и рекомендаций при расчете нагрузок на основания приведен с СП 20.13330 (замена действующего, но частично устаревшего СНиП 2.01.07-85).

Ветровой нагрузкой при упрощенном общем сборе пренебрегают за исключением расчета домов с высокой парусностью (а именно – при расчете легких каркасников на высоких свайных фундаментах в регионах с сильными ветрами).

Дальнейшие действия зависят от типа фундамента. При необходимости определения минимальной площади основания (актуальной при заложении ленты или расчете сечения опор с ростверком) стоит использовать формулу:

S>(Yн×F)/Yc×R0),

  • Где S – оптимальная площадь основания, м2
  • F – общая нагрузка на основание (к весу дома и дополнительным нагрузкам добавляется вес самого фундамента).
  • Yн – коэффициент надежности, 1,1-1,3
  • Yc- коэффициент условий работы, зависящий от типа грунта, длины и жесткости здания.

Для определения веса фундамента нужно знать удельный вес его материала основы (2500 кг/м3 для любых армированных конструкций из бетона), глубину заложения (выбирается исходя из условий на участке), высоту поднятия над нулевой отметкой (в пределах 10-30 см) и ширину (не менее толщины стен с учетом толщины фасадных систем с утеплителем или без него).

Что включает в себя расчет фундамента

Виды фундаментов

Проектировщик собирает нагрузки с наземного строения и подбирает конструкцию основания. Подземная часть здания работает совместно с грунтом, поэтому характеристики почвы также учитываются, например, ее возможность выдерживать предельные усилия.

Расчет фундамента состоит из таких частей:

  • расчет по сопротивлению нагрузкам (несущая способность);
  • расчет по деформации почвы.

Проектирование проходит отдельной фазой или в составе проекта «под ключ». Используются следующие конструкции фундаментов:

  • ленточная (монолитная или сборная железобетонная);
  • столбчатая с балками или без;
  • свайная;
  • плитный;
  • другие виды.

До начала расчета у конструктора должны быть строительные условия возведения, геодезические и инженерные характеристики объектной площадки, климатические показатели в районе. Специалист работает с архитектурными чертежами и детальными разрезами узлов, использует сведения о технологических и конструктивных особенностях строения.

Конструктор приводит перечень нагрузок, воспринимаемых фундаментом, и в письменной форме предлагает варианты при выборе его типа. В составе проекта прилагаются общие и деталировочные чертежи с описанием основания, отметками заглубления, габаритными размерами. Приводится спецификация материалов, расчет бетона на фундамент, требования к арматуре и проект опоры. а теперь разберёмся с вопросом как рассчитать фундамент под дом.

Расчет по несущей способности грунта

В процессе рассчитывается ширина, высота, давление на подошву и другие критерии. Основание считается надежным, если произведение нижней площади на несущую способность будет больше, чем нагрузки от веса здания.

Формула S · H > P, где:

  • S — площадь подошвы, м²;
  • H — несущая способность, кг/м²;
  • P — масса строения со всеми нагрузками, кг.

Расчет фундамента для дома ведется по следующей методике:

  •    определяется показатель сопротивления грунта нагрузкам;
  •    высчитывается общий вес строения;
  •    находится величина давления на почву;
  •    сравнивается нагрузка и несущая способность земли, вносятся исправления в размерные параметры.

Снеговую массу на кровле можно высчитать по удельному весу покрова. Например, в средней полосе показатель составляет 100 кг/м². Если в здании есть нестандартный объект, например, бассейн, его вес прибавляется к общей массе.

Вес людей для загородного дома, квартиры в городе и коттеджа считается по формуле  Рл. = 400 кг/м² · Sп., где:

  • Рл. — вес людей, кг;
  • Sп. — площадь дома, м².

В результате вычисления выбирается правильное равновесие показателей для обеспечения устойчивости и прочности дома. Расчет исключает сдвиг подошвы и опрокидывание конструкции.

Расчет на деформацию грунта

При расчете учитывается проектное сопротивление почвы на уровне размещения фундаментной подошвы. При заглублении на 1,5 метра и ниже показатель берется из таблиц.

Некоторые значения:

  • гравий с песчаным или глинисто-пылеватым заполнителем — 4 — 5 кг/см²;
  • щебень с аналогичным наполнителем — 4,5 – 6 кг/см²;
  • крупные и средние пески средней и высокой плотности — 2,5 – 4,5 кг/см²;
  • пылеватые и мелкие пески маловлажные и влажные — 1,5 – 2 кг/см².
  • супеси (пористость 0,3 – 0,7) — 2 – 4 кг/см²;
  • суглинки — 1 – 4 кг/см²;
  • глины — 1 – 9 кг/см².

Если фундамент углубляется меньше 1,5 м, плотность под нижней границей будет отличаться. Для расчета применяется формула R = 0.005 · Ro · (100 + h / 3), где:

  • Rо — значение из таблицы для глубины 1,5 м;
  • H — расчетная глубина.

Деформации опор строений бывают осадочными и просадочными. Первый вид включает понятия: полное, среднее или дополнительное оседание под нагрузкой, что определяется количеством измененных участков. Дополнительные деформации бывают от увлажнения дождем и талым снегом, при неправильно выполненной отмостке вокруг дома. Основания осаждаются из-за динамического действия оборудования, протечек канализации, водопровода.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
