Геодезическая основа строительства

Осмотр, освидетельствование и приемка котлована

Разработка котлована в обязательном порядке подлежит освидетельствованию специалистами. Окончательным этапом работ является приемка комиссией, членами которой является ответственный сотрудник от организации-заказчика, представитель государственных контрольно-надзорных органов и подрядчик.

Цель проведения освидетельствования разработанного котлована – анализ соответствия данных инженерно геологического изыскания и показателей грунтовых почв, полученных в результате земляных работ по разработке котлована.

На основании сравнительного анализа этих данных составляется акт освидетельствование и приемка котлована.

Все организации, принимающие участие в данном виде работ, получают по экземпляру акта: подрядчик, геологическая организация (непосредственное выполнение освидетельствования), органы государственного авторского и геотехнического надзора.

Предварительное ознакомление с котлованом, оценка пространственной изменчивости и других физических характеристик грунта (образцы берутся со стен вскрытого котлована).

Технический отчет с данными проведенных на участке инженерно геологических изысканий служит базой для уточнения полученных показателей грунтов.

Разметка котлована на местности, показатели грунтовых почв должны полностью соответствовать данным технического отчета по результатам инженерно геологических испытаний. Освидетельствование котлована с выездом на местность проводит инженер-геолог, входящий в состав комиссии.

Визуальный осмотр котлована и снятие проб грунтов со стенок открытого котлована – задача инженера-геолога. После получения и анализа проб инженер-геолог проводит сравнение с данными технического отчета.

Возможные осложнения при проведении работ по освидетельствованию котлована

  • высокая подтопляемость местности: требуется проведение работ по ее осушению;
  • высокая техногенная нагрузка на участок: наличие инженерных коммуникаций плит старых фундаментов под верхним слоем грунта: требуется проведение работ по дополнительному отбору проб грунта с целью получения более достоверных данных о месте возведения нового объекта;
  • значительные расхождения в результате проведения сравнительной оценки данных технического акта и данных акта об освидетельствовании котлована: требуется проведение дополнительных инженерно геологических изысканий; их объем определяет комиссия, он должен быть достаточным для уточнения проектных данных; полученные правки в обязательном порядке должны быть внесены в проект строительных работ.

Получение акта о выполнении работ является окончательным этапом освидетельствования котлована. Технический отчет по результатам инженерно-изыскательских работ и акт освидетельствования котлована – основные документы, необходимые для получения разрешения на проведение строительных работ на выбранном участке.

Документация по результатам освидетельствования котлована должна содержать

  • чертежи отдельных частей и конструкций креплений и фундамента, разметки котлована;
  • авторский надзор всех видов работ, проводимых на этапе инженерно геологических изысканий и освидетельствования котлована (журнал авторского надзора);
  • разбивка котлована – акт приемки геодезической разбивочной основы для строительства;
  • ведомость отметок реперов и привязка к ним разметок фундамента и конструкций на участке строительных работ;
  • скрытые работы (акты по каждому виду скрытых работ): расчет свойств и несущей способности оснований свай, устройство основанием с применением подсыпки, присадка или набухание грунта и др.

Полученная расчетная документация должна быть подтверждена. Подтверждающими документами являются:

  • планы проектных работ;
  • планы исполнительских работ;
  • результаты бурильных работ;
  • характеристики грунтов, проектные и фактические;
  • чертежи разрезов котлована и разметки фундамента;
  • результаты проверки несущей способности грунтов (составляется акт испытаний);
  • чертежи оградительных конструкций места проведения работ по разработке котлована.

Освидетельствование и приемка котлована — процедура с участием контрольно-надзорных государственных органов (в строительстве), экспертных организаций (или независимых экспертов).

Обязательно предварительное оповещение всех участников о предмете освидетельствования, месте его расположения.

Кроме того, каждый участник должен быть ознакомлен с техническим актом проведения инженерно геологических изысканий.

Основная цель освидетельствования котлована – оценка безопасности возведенного здания (сооружения) в процессе эксплуатации.

Цели создания разбивочной сети в инженерной геодезии

С помощью разбивочной сети определяют правильное расположение объектов на местности, проводят вынос в натуру точек с заданной отметкой, а также измеряют возможные деформации конструкций. Геооснова создается в виде сетки, состоящей из основных и дополнительных квадратов и прямоугольников с разной длиной сторон с привязкой к пунктам ГГС (государственной геодезической сети). Для создания разбивочной основы выполняют ряд мероприятий по построению геодезической сети на стройплощадке с целью выноса в натуру осей зданий, сооружений, конструкций, сетей коммуникаций и линейных инженерных объектов.

Для закрепления пунктов ГРО на местности используют реперы. Требование к установке таких геодезических меток – расположение знаков должно осуществляться максимально удобно, чтобы измерительные работы можно было проводить без препятствий

Важно установить реперы для геодезической разбивочной основы надежно с целью обеспечения их сохранности на протяжении всего периода строительства. Реперы бывают разного типа и выбираются геодезистами в зависимости от условий строительной площадки:

Реперы бывают разного типа и выбираются геодезистами в зависимости от условий строительной площадки:

  • стенные геодезические метки;
  • грунтовые геодезические знаки;
  • пункты центрирования измерительных приборов.

Все типы измерений для построения геодезической основы на площадке (угловые, линейные и высотные), согласно нормативным требованиям, должны иметь точное соответствие величинам допустимых средних квадратических отклонений. Процесс создания разбивочной сети на строительной площадке определяется опытным путем и инженерными исследованиями, которые входят в обязанности специалистов.

Топографо-геодезические работы при строительстве зданий и монтаже сооружений допускают погрешность не более, чем в 3 мм. Действующим документом, который регулирует этот процесс является СП 126.13330.2012. Он содержит ряд ссылок на актуальные своды правил, технические стандарты и ГОСТ.

Виды геодезических работ

Геодезические работы необходимы для получения точных параметров при строительстве. К основной деятельности относится съемочный процесс, который предшествует проектированию.

После окончания съемки происходит построение модели, а также аналитика карты в цифровом формате. Кроме этого проводятся ещё некоторые виды работ, последовательность выполнения которых строго соблюдаются.

К геодезическим работам относятся такие виды деятельности:

  • Разметка площади, от которой зависит дальнейшее развитие проекта. Выполнение картографической схемы происходит в определенном масштабе и вычисления при таком виде работы важны для многоэтажной постройки, для изменения инженерных зданий, и озеленения улиц;
  • Разбивка территории для строительства необходима для того, чтобы разместить знаки, служащие контролем качества постройки на протяжении всего периода. Такое действие необходимо для чертежей, привязанных к уже имеющейся сети. Полученные результаты должны быть переданы подрядчику и подкреплены запиской и исходными координатами, чертежами с правильной маркировкой.
  • Контроль параметров сооружения производится на нескольких этапах строительства. Такая съемка позволяет периодически контролировать возводимые здания и их соответствие проекту.

Важно! Благодаря контролю параметров, можно получить полное понимание соответствия проделанной работы и плана. В этом случае тщательно контролируется несущая часть здания, которая отвечает за устойчивость всей постройки. При выполнении контроля в соответствии с требованиями ГОСТ есть диапазон небольших отклонений от установленной нормы

При выполнении контроля в соответствии с требованиями ГОСТ есть диапазон небольших отклонений от установленной нормы.

Составление плана позволяет провести измерения подземной сети. Такое мероприятие необходимо для совмещения всех коммуникаций и обозначение их на карте, когда они уже будут не видны человеческому глазу.

Съемка позволяет увидеть стыковку всех инженерных сетей и проконтролировать их пересечение. Составленная карта дает возможность в будущем провести ремонт и возвести при необходимости дополнительное сооружение без нанесения вреда подземным коммуникациям.

Контроль возможного деформирования постройки производится на протяжении всего строительного процесса и после его окончания. Несколько этапов такой процедуры позволяют прогнозировать осадку здания, наклонение конструкции, крен фундамента. Этапы делятся на начальный, далее проводится через каждые 5 этажей – промежуточный, окончательный и эксплуатационный.

Контроль деформации проводится в двух спектрах, а именно: влияние новой постройки на соседние здания и наоборот. Для точного определения проблемы необходима топографическая съемка.

Важно! Геодезические работы, в особенности, касающиеся крупных построек и новых территорий, должны проводиться профессионалами и экономия бюджета в данном случае не имеет смысла. Все работы проводятся в несколько этапов, которые распределены на весь срок строительства. Есть определённые нормы и правила и следование им обязательно для всех строительных фирм

Есть определённые нормы и правила и следование им обязательно для всех строительных фирм.

Перечень нормативно-технических документов

  1. СП 47.13330.2012. Инженерные изыскания для строительства. Основные положения (Актуализированная редакция СНиП 11-02-96), Москва, 2012;
  2. СП 126.13330.2012. Геодезические работы в строительстве  Актуализированная редакция СНиП 3.01.03-84, Москва, 2012.
  3. СП 11-104-97. Инженерно-геодезические изыскания для строительства. Госстрой России, Москва, 1997.
  4. Инструкция по нивелированию I, II, III и IV классов, ГКИНП (ГНТА) – 03 -010 -03, Москва, ЦНИИГАиК, 2004.
  5. Правила закрепления центров пунктов спутниковой геодезической сети, Москва, ЦНИИГАиК, 2001.
  6. ГОСТ Р 51872 – 2002, Документация исполнительная геодезическая. Правила выполнения, Москва, Госстрой России, 2002.

Состав исполнительной документации

С перечнем основных документов мы ознакомились, теперь давайте разберемся, в каком составе и в какой очередности исполнительная документация должна быть разложена в наших папках или блоках:

Титульный лист

В верхней части указывается наименование заказчика и подрядчика. В центре пишется заголовок «ПРИЕМО-СДАТОЧНАЯ ДОКУМЕНТАЦИЯ», под которым должно быть название объекта или наименование работ. Мы описали наиболее часто встречающееся оформление титульного листа, однако возможны и другие варианты в свободном стиле, так как никакими нормативами это не ограничена.

Реестр исполнительной документации, находящейся в данной папке

Реестр представляет собой пакет исполнительной документации, для оформления которого применима Форма № 1.2 ВСН 012-88 (Часть II). Обычно, реестр комплектуется в двух экземплярах, на каждом из которых заказчик ставит отметку при сдаче – «исполнительная документация сдана». По сути, это является главным документом, удостоверяющим окончание работ на объекте строительства.

Ведомость внесённых изменений проекта по данному сооружению

Согласно Форме № 1.4 ВСН 012-88 (Часть II), в данную ведомость вносятся все изменения проектных решений, а также прикладываются заверенные копии писем по согласованиям заказчиком изменений проекта и проектировщиком, а также заверенные копии согласований изменений проекта.
Образец заполнения ведомости внесенных изменений

Общий журнал работ или специальные журналы по видам работ

На объекте строительства общий журнал работ ведется линейными инженерно-техническими работниками (ИТР), то есть прорабами или мастерами.

С марта 2016 года в силу вступил Приказ Ростехнадзора N 428 от 26 октября 2015 года, согласно которому были внесены некоторые изменения в формы актов исполнительной документации. Перемены коснулись и «Общего журнала работ». Поэтому некоторые заказчики и представители органов государственного надзора уже требуют заполнения по новым правилам.

Правда, на некоторых объектах всё ещё разрешается использовать «Общий журнал работ» в соответствии со СНиП 12-01-2004, который проще и удобнее в заполнении, чем изменённый РД 11-02-2006. Вышенаписанное можно отнести и к актам на скрытые работы, и к актам приемки ответственных конструкций.

Акты освидетельствования скрытых работ и исполнительные схемы к ним

Здесь пока ещё широкое поле для маневров. Можно использовать РД 11-02-2006 с внесёнными изменениями или СНиП 12-01-2004, который более проще и удобнее в заполнении, чем изменённый РД аналог.
Акты на скрытые работы

Акты испытаний, акты приемки, освидетельствования и исполнительные схемы к ним

Акты на скрытые работы, акты промежуточной приемки ответственных конструкций, акты испытаний раскладываются внутри лапки в хронологической последовательности и оформляются в соответствии с РД 11-02-2006 с внесёнными изменениями или СНиП 12-01-2004.
Акт приема работ

Документы о качестве

К данному виду документов относятся сертификаты и паспорта (технические, на примененные материалы, на оборудование) и другие бумаги, удостоверяющие качество используемых конструкций и деталей. А также, различная сопроводительная документация к ним.

Разрешительная документация

К разрешительной документации относятся приказы о назначении ответственных лиц на объекте, лицензии на выполнение определенного рода работ и т.д.

Исполненные чертежи

Речь идет о комплекте рабочих чертежей на строительство объекта, предъявляемый к приемке и разработанного проектными организациями. На комплекте чертежей лицами, ответственными за производство строительно-монтажных работ, делаются пометки с надписями о соответствии выполненных в натуре работ этим чертежам или внесенным в них изменениям, согласованными с авторами проекта.
Исполнительные чертежи

Правовое значение геодезических работ

Геодезические работы, в т. ч. на строительной площадке, требуют от исполнителя квалификации, подтверждённой участием в саморегулируемой организации (СРО). Ответственность участника СРО за некачественное оказание услуг страхуется каждым участником самостоятельно.

Данные работы являются лишь одним из этапов застройки, однако, очень важным этапом. В случае отказа управления архитектуры и градостроительства выдать разрешение на ввод в эксплуатацию по окончании строительства, данный отказ придётся обжаловать в суде. Для доказательства безопасности здания может потребоваться экспертиза, которую независимая организация сможет провести по строительной документации и имеющейся геодезической основе, на плане и на местности.

В случае возникновения дефектов здания и предъявленных в связи с этим требований о возмещениях и компенсациях, необходимо установить ответственное лицо. Если дефекты возникли в результате строительного брака, проектировщики и создатели геодезической основы не могут нести ответственности, так как строители допустили брак уже после создания основы. Если же причина в геодезической основе и нарушениях размеров и пропорций зданий, необходимо выяснить, возникла ли ошибка при проектировании (проверить план основы) либо при строительстве (определить координаты сохранившихся опорных знаков).

Итак, геодезическая основа имеет важное правовое значение:

  • для выдачи разрешения на строительство;
  • для ввода здания в эксплуатацию;
  • для рассмотрения споров о качестве строительства.

Можно поручить весь комплекс работ одному подрядчику, который начнёт строительство, в том числе, с геодезической основы. В этом случае у заказчика не возникнет необходимости искать отдельного подрядчика-геодезиста, но если сначала заключается договор с геодезистом, в нём необходимо прописать обязанность исполнителя предоставить планы основы в нескольких экземплярах для резервного хранения у заказчика и предоставления подрядчику-строителю.

Сети разбивки, выполненные с помощью нивелира

Сети разбивки требуются, чтобы выполнить их закрепление на участке посредством реперов.

На практике для построения используются два метода:

  • Замкнутые нивелировочные ходы.
  • Полигонные системы.

Реперами закрепляются основания пунктов. Их установка осуществляется для передачи на высотные отметки на объект с несколькими знаками.

Стоит знать, чтобы видимость между смежными знаками при выполнении построения сетей соблюдалась. При проведении измерений от визирного луча, основные требования, чтобы он прошел не менее чем на 50 см от грунта.

Требования при закладке знаков нивелировки:

  • При наличии возможностей пункты плановой и высотной сети следует совмещать.
  • Закладывать знаки лучше в конструкции, построенные как м инимум 2 года назад.
  • Учесть при закладке реперов наличие грунтовых вод, чтобы первые не были смещены. Желательно выбивать местность, где грунтовых вод не проходит.

При проведении замеров нужно соблюдать точность, отличающуюся от особенностей участка местности и ОКСа, но пределы допускаемых погрешностей должны учитываться.

Где заказать качественные геодезические услуги — обзор ТОП-3 геодезических компаний

С развитием геодезии и возрастающим спросом на исследования земельных участков ширится рост компаний, предоставляющих услуги геодезических изысканий.

Мы составили обзор 3 наиболее надёжных в РФ геодезических организаций.

1) Земли-Про

Компания оказывает услуги по проведению разнообразных геодезических работ. Сотрудники организации готовы в кратчайшие сроки проделать необходимые изыскания и оформить пакет документов, характеризующий ваш земельный надел.

Геодезисты компании готовы взяться за решение самых нестандартных задач и дают гарантию на всю проделанную работу.

Если вы готовы стать клиентом компании, то вам предоставят несколько вариантов сотрудничества на выбор. Сравнив условия и цены, вы выберете привлекающую вас программу услуг. Специалисты «Земли-Про» подскажут, какие еще необходимы документы для оформления строительства, и исправят технические ошибки в уже имеющихся планах земельных участков.

2) Накор-К

Предприятие ведет свою деятельность на территории всей России. Основанная в 2000 году компания ответственно и качественно подходит к выполнению различного рода задач по профилю своей отрасли.

Практикуются виды деятельности:

  • инженерные и геодезические изыскания;
  • геодезическое сопровождение строительства;
  • контроль за деформацией конструкций в ходе возведения конструкций;
  • прочие изыскания.

Накор-К — это сложившаяся команда профессионалов, которая предлагает широкий спектр услуг, комплексных исследований и уникальных решений в области геодезии.

3) Геодезическая компания «Будущее»

Молодая амбициозная компания ориентирует свою деятельность на выполнение комплекса геодезических изысканий в строительстве и промышленности. Эксперты компании — выпускники ведущих российских высших учебных заведений. Высококвалифицированные специалисты работают как на всей территории России, так и за ее пределами.

Конкурентные преимущества компании состоят в использовании современных технологий, высокоточных инструментов и освоении новых методов обработки данных. Результаты работы предоставляются для клиентов как в классическом бумажном исполнении, так и в электронном виде.

Вынос в натуру разбивочных осей постройки

Вынос в натуру центральных либо основных разбивочных осей постройки, а кроме того создание его наружной разбивочной сети, изготовления исполнительных съемок формируется с целью наружной разбивочной сети. А кроме того с целью перенесения в натуру и укрепления проектных характеристик предмета, производства подробных работ и исполнительных съемок.

Вынос в натуру центральных разбивочных осей постройки

Плановую разбивочную сеть площадки строительства необходимо формировать в виде:

  • красных либо иных направлений регулировки строительства;
  • строительной сетки, равно как норма, с масштабами краев 50, 100, 200 м, и иных типов геодезических сетей.

Необходимость планирования застройки

Для строителей геодезическая основа обеспечивает правильное возведение сооружения, соответствующего архитектурному замыслу и инженерному расчёту. Она состоит из геодезических знаков и строительных сеток. План геодезической разбивочной основы для строительства располагается таким образом, чтобы строительная сетка была параллельна главным осям зданий. Разбивочные сети делятся на плановые и высотные, которые обеспечивают точность строительства объектов на плоскости и по высоте.

К геодезической разбивочной основе для строительства прибегают при возведении разных по размерам объектов и массивов. Если территория застраивается комплексом зданий, их можно планировать с помощью проектов разного масштаба: для всей территории застройки и для каждого здания, но геодезическая основа должна быть единой во избежание ошибок.

С геодезической разбивочной основой для строительства следует обращаться внимательно: геодезические знаки закреплять прочно во избежание смещения, при повреждении восстанавливать с участием специалистов.

Знаки, обозначающие высоты в геодезической основе, выполняются из металла и фиксируются в бетоне. Это могут быть трубы, рельсы, швеллеры. На их поверхность краской могут наноситься координаты в системе данной разбивочной основы. Если знаки основы крепятся на уже имеющиеся здания, необходимо, чтобы данное здание было построено не позже чем за два года до размещения знака (из-за возможной осадки грунта). Проседания грунта также можно наблюдать и по вновь установленным геодезическим знакам. Для подземного строительства геодезическая основа выполняется в виде сети теодолитных ходов, по которым проверяется точность поворотов подземных коммуникаций.

Разбивочные сети привязывают к государственной геодезической сети через ближайшие геодезические пункты. Застраиваемые территории далеко не всегда выровнены строго по меридианам и параллелям, поэтому между линиями геодезической сети и координатами разбивочной сети могут возникать углы (как правило, возникают). На планах указывается геодезический пункт, по которому определены координаты сети, а уже внутри самой сети устанавливается отдельная система координат, которую — в отличие от общепринятых букв X и Y — принято обозначать буквами A и B. Именно эта сеть и её план будут служить для контроля расположения и параметров возводимых объектов на застраиваемых территориях.

Геодезическая основа устанавливает для объектов и их частей следующие параметры:

  1. Координаты на плоскости.
  2. Длину и ширину.
  3. Высоту и глубину.
  4. Углы.

Перед построением основы на местности её необходимо начертить на плане. Об утверждении основы составляется акт.

Что объединяет ГРО?

В перечне пакета документов имеется главный чертеж ГРО, к нему прикладывается ряд иных, не менее важных документов:

  • Конструкторские чертежи, с нанесенными знаками опор, полученные через точки.
  • Координатные каталоги.
  • Каталоги с отметками геодезических пунктов (в их числе исходные, и определенные, согласно проекту).

С какой именно точностью требуется проводить геодезические измерения — указывается в пояснительной записке.

Геодезическая основа разбивки — это важный документ, подготавливаемый при выполнении инженерно-геодезических работ, но он не один. Сети нивелирные и теодолитные, входящие в основу после используются для черчения сетей разбивки всех объектов, в зоне предполагаемого строительства. Подготовленные чертежи из сетей разбивки требуются для выноса натуральности проекта на местности. руководствуясь ими же проводятся разбивочные работы подетально. При выполнении СМР геодезисты периодически просматривают ГРО, потому что данный документ будет принят в качестве основного документа для проведения требуемых исполнительных съемок.

Привязка главных осей планирующихся к построению объектов производится к сетям. В связи с этим обстоятельством, при выполнении чертежей требуется соблюдать параллельность относительно основных осей ОКСов.

Реестр исполнительной документации

Для удобства контроля приемосдаточной документации каждый из оформленных документов, находящийся в папке, в обязательном порядке заносится в один общий реестр данной папки с присвоением документу сквозной нумерации.

Многостраничные документы, имеющие собственную нумерацию страниц (журналы работ, паспорта на оборудование и так далее) вносятся в реестр одной строкой. Номер этим документам присваивается по общему списку, и, как правило, только первому листу – то есть, обложке этого документа. Но в основном реестре обязательно указывается количества листов.

Маркировка осуществляется как на лицевой стороне папки, так и на корешке. Отметки должны содержать следующую информацию:

  • наименование объекта строительства;
  • сведения о Заказчике-Застройщике;
  • наименование раздела проекта;
  • порядковый номер папки по разделу;
  • сокращенную информацию о документах, то есть рабочие чертежи, исполнительная документация, сопроводительная документация.

Необходимо отметить, что в исполнительную документацию, помимо вышеназванных, может входит и множество других документов, которые включаются по рекомендации участников строительства и с учетом их специфики. К примеру, это может быть и журнал сварочных или бетонных работ, а также журналы входного и операционного контроля качества, исполнительные геодезические схемы, ППР и так далее.

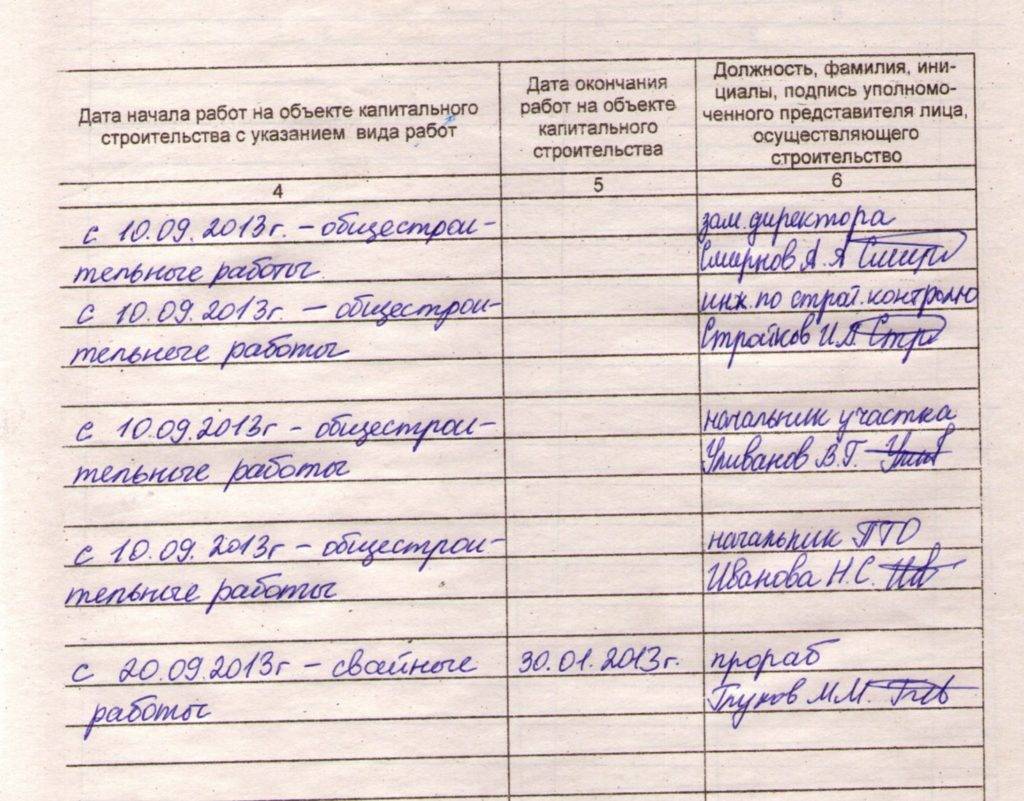

Пример заполнения журнала работ

Заключение

При наличии претензий к окончательному результату работы при вводе здания в эксплуатацию, заказчик имеет право заказать геодезическую сверку. Как правило, ее проводит независимая инженерная организация.

По окончанию таких работ предоставляется проект-описание соответствия выполненной работы техническим требованиям.

Заказчик на основании выявленных нарушений, имеет право обратиться, в суд для возмещения ущерба. При этом все сведения о геодезистах, осуществлявших до начала капитального строительства ГРО, берут из акта освидетельствования геодезической основы объекта капитального строительства.
