Виды ЖБИ и их использование

Виды железобетонных конструкций

Теперь рассмотрим виды железобетонных конструкций.

Монолитные

Железобетон состоит из стали и бетонной массы и называется комплексным стройматериалом, ускоряющим темпы строительства.

Недостатки:

Сборные ЖБИ

Сборные железобетонные конструкции являются готовыми изделиями. СЖК изготавливаются на специальных предприятиях, где имеется необходимые устройства. Это дает возможность уменьшить стоимость изделий и получить высокую производительность.

Когда-то создание СЖК благоприятно повлияло на увеличение объемов строительства. Сборные изделия из железобетона обладают универсальностью, из них можно строить в любое время года и в любую погоду.

Фермы

Специальные железобетонные фермы применяются в качестве перекрытий в огромных сооружениях. Они похожи на плоский прямоугольник с решетками. Перевозка строго в положении стоя.

Стойки

Конструкционно стойки подразделяют на виды:

  • концевые;
  • промежуточные;
  • угловые;
  • анкерные.

Кроме того, стойки для опор ЛЭП могут быть одноцепными и многоцепными.

Колонны

Колонна железобетонная является несущим элементом сборного каркаса зданий и сооружений производственного и жилищно общественного предназначения.

В основном колонны имеют прямоугольное или квадратное сечение. Для тяжёлых подкрановых конструкций производят двухветьевые колонны.

Разновидности

Сборные плиты перекрытия, выполненные из железобетона, бывают следующих видов:

  • Шатровые. Такой подвид отличается наличием армированного слоя, благодаря которому существенно снижается расход бетонного раствора и увеличивается прочность конструкции. Шатровые плиты отлично противостоят деформации, но менее надежно сохраняют тепло и слабо поглощают звуки извне.
  • Пустотные. Представляют собой плиты с пластинчатыми пустотами, располагающиеся параллельно друг другу. Этот вид считается наиболее распространенным и широко применяется при возведении жилых зданий.
  • Сплошные. Железобетонные перекрытия, в которых отсутствуют пустоты. Для них характерна высокая прочность, большой вес и недостаточно хорошая звуко- и теплоизоляция.

Такой тип конструкции меньше всего деформируется благодаря армировке.

Сборные перекрытия из железобетона бывают сварными и вязаными. Первые из них производятся при помощи прямой арматуры, которую крепят газосваркой, а вторые подразумевают использование вязальной проволоки. Делятся немонолитные конструкции и на другие группы:

  • бетонные балки перекрытия с заполнением минимального размера;
  • элементы, сделанные из настилов, вес которых до ½ т;
  • широкие сборные конструкции массой до 2 тонн;
  • крупнопанельные, состоящие из элементов, имеющих размеры комнаты.

Виды ЖБИ и правила маркировки

Система классификации ЖБИ довольно обширна. Изделия отличаются по толщине, структуре, размерам и другим параметрам. Основными считаются 3 вида: с пустотами внутри, ребристые и монолитные.

Пустотные ЖБИ отличаются небольшой массой. Они имеют низкий уровень теплопроводности, снижают давление на фундамент и помогают уменьшить затраты на строительные работы. Строения из ЖБИ такого типа называют тепло эффективными. Нижняя часть плиты сразу после изготовления готова к отделке. Это будет потолок. Верхняя часть станет полом.

Из-за своих конструктивных особенностей ребристые ЖБИ используются редко. При строительстве производственных зданий, гаражей и ангаров плиты укладываются ребрами вниз. Если же нужно сделать пол, плиты лучше укладывать ребрами вверх.

Также редко используются и монолитные ЖБИ. Они отличаются большим весом и сферой применения. В большинстве случаев их используют при строительстве многоэтажных домов. Плиты такого типа намного прочнее остальных. Кроме того, они способны выдерживать силовую нагрузку. Помимо перечисленных, можно встретить многопустотные ЖБИ и корытного профиля.

ЖБИ колонны используются в каркасном строительстве промышленных и др. зданий. Они имеют специальные крепления, которые легко соединятся с другими видами железобетонных изделий, таких как ригели, балки, плиты. Также легко крепятся к основанию здания — фундаменту.

В зависимости от толщины различают 3 вида ЖБИ. Сплошные, изготовленные в один слой. Толщина таких изделий 120 и 160 мм. Они обозначаются как 1П и 2П. Пустотные с толщиной или внутренним диаметром 220/159 и 220/140 (1ПК и 2ПК) Плиты с несколькими пустотами. Их толщина 220 мм (ПБ).

В маркировке ЖБИ, согласно требованиям, заявленным в документах, используются буквы и цифры. Они несут в себе информацию о свойствах и назначении того или иного изделия. Обозначения делятся на З части. Они сообщают о габаритах и виде изделия, о нагрузках, которые оно способно выдержать, о дополнительных особенностях.

Что нельзя делать при монтаже ЖБИ

Любое строительное изделие, в том числе и ЖБИ, рассчитано на определенные нагрузки, превышение которых нежелательно или недопустимо. Для изделий, работающих на изгиб, строительными нормами и правилами установлены нормативно-допустимые нагрузки. Оговоримся сразу, что величина этих нагрузок обеспечивает весьма и весьма значительный запас надёжности и, при корректном монтаже конструкции, разрушение изделия практически исключено.

Каждая строительная конструкция (в том числе и плиты перекрытия) рассчитана на определенные схемы монтажа. Эти схемы известны строителям, а их нарушение может привести к нежелательным последствиям

Очень часто возникает необходимость сделать отверстие в панели перекрытия, и если при его формировании будет нарушена целостность арматурного каркаса панели или, что не менее важно, будут разрезаны арматурные стержни, обеспечивающие несущую способность этой панели, то положительный эффект “преднапряжения” будет практически полностью устранён. Подобная поврежденная панель не будет соответствовать шкале нормативно-допустимых нагрузок

Если же сделать отверстие в панели все-таки надо, то необходимо предусмотреть консольное закрепление разрезаемых панелей на промежуточную опору (например, на внутреннюю несущую стену или на перемычку) и выполнить обвязку из металлического профиля по периметру вырезанной части плиты с закреплением (резьбовом или сваркой) на этом профиле концов арматурных стержней.

Инструменты и материалы для производства

Оборудование для промышленного изготовления сборных железобетонных блоков описано в таблице:

Наименование типа производстваХарактеристика
Поточные линииСостоят из замкнутых конвейеров и теплогенерирующих устройств
Поточно-агрегатные модулиВ состав входят конвейерная стальная лента, вибропрокатное оборудование, устройства для приготовления и подогрева бетонной смеси
СтендовоеПроцесс выполняется на недвижимых специальных стендах

Перечень материалов для изготовления продукции из железобетона для последующей сборки сведен в таблице:

НаименованиеТип, маркаХарактеристика
Бетонные растворыСверхлегкие, плотность меньше 600 кг/м3Для создания декора
Легкие, плотность свыше 600 кг/м3Материал легких построек
Тяжелые, плотность от 1800 кг/м3Средство для стенных блоков и перекрытий
Сверхтяжелые, плотность больше 2700 кг/м3Материал несущих элементов
Металл для арматуры25ГС, 15ГС2, 30Г2Применяются в каркасах для небольших нагрузок
30ГСХТ, 25ШЦГС, Ст50Армируются плиты, подвергающиеся высоким нагрузкам

Общие сведения о ЖБИ

Железобетонные изделия представляют собой сборные строительные элементы повышенной прочности, которая достигается за счет совместной работы металла и бетона. Бетон, как материал, отличается повышенным сопротивлением к сжимающим нагрузкам, однако он обладает сильной уязвимостью к нагрузкам на изгиб и растяжение, устойчивость к которым почти в 15 раз меньше, чем к сжимающей деформации.

Данные нагрузки принимает на себя и компенсирует стальная арматура, посредством которой выполняется усиление железобетонных конструкций. Металл имеет высокий предел прочности при растяжении, в результате чего изделия из железобетона, армированыне арматурой, одинаково устойчивы к нагрузкам разного характера.

Совместная работа стали и бетона достигается за счет прочного сцепления двух материалов между собой, при этом они имеют практически одинаковый коэффициент температурного расширения, что гарантирует монолитность железобетона. Дополнительным плюсом является то, что бетон защищает заложенную в него арматуру от коррозии.

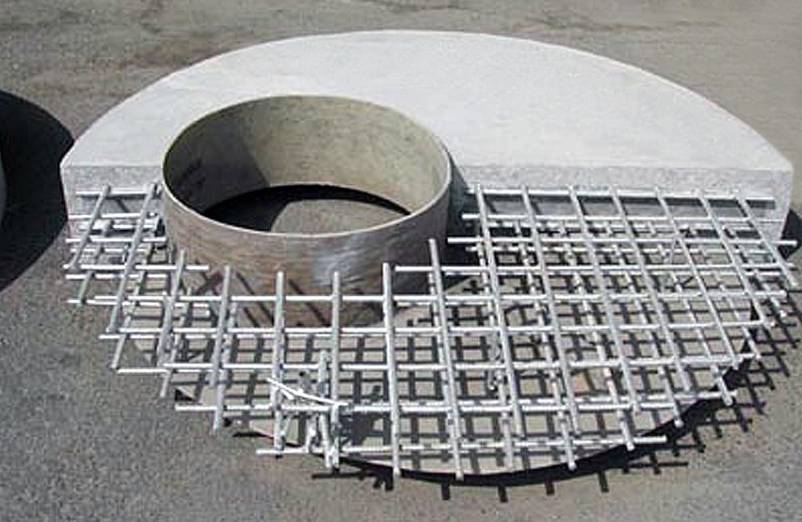

Армирование бетонной конструкции

Все разновидности ЖБИ, в зависимости от способа армирования, классифицируются на два типа:

  • железобетонные конструкции с обычным армированиям;
  • предварительно напряженные железобетонные конструкции.

ЖБИ с обычным армированием усиливаются исключительно за счет арматуры. Однако данная технология усиления не обеспечивает трещиностойкость конструкций в фазе максимального растяжения бетона, поскольку его растяжимость составляет 2 мм/п.м, тогда как у стали — 5 мм/п.м. В дальнейшем в появившиеся трещины может попадать влага, что приведет к коррозии арматурного каркаса.

Чтобы железобетонные конструкции получили устойчивость к образованию трещин применяется технология преднапряжения арматуры. Ее суть заключается в том, что размещенная в опалубке арматура натягивается с помощью гидравлического домкрата (второй край стержней фиксируется на упоре), после чего опалубка заполняется бетоном, выжидается его частичное отвердевание и прутья отпускаются. В результате со стягиванием прутьев уплотняется сцепившийся с ними бетон, что повышает плотность, жесткость и деформационную устойчивость ЖБИ.

Преднапряжение арматуры при изготовлении свай

Железобетонные изделия преднарпяженного типа превосходят конструкции с обычным армированием по прочности, трещиностойкости и долговечности. Поэтому современная промышленность ориентирована на увеличение объемов их производства.

к меню

Классификация ЖБИ

Технология производства, эксплуатации и требования к качеству ЖБИ приведены в нормативном стандарте СНиП №-84 «Бетонные и железобетонные конструкции», согласно которому классификация изделий выполняется по следующим факторам:

  • способ армирования;
  • тип и объемный вес бетона;
  • внутреннее строение (сплошные и пустотелые);
  • назначение.

Производство ЖБИ

Разновидности ЖБИ по типу армирования были рассмотрены в предыдущем разделе. В зависимости от объемного веса бетона все ЖБИ классифицируются на:

  • железобетонные конструкции из особотяжелых бетонов — вес более 2500 кг/м3;
  • из тяжелых бетонов — вес 1800—2500 кг/м3;
  • их легких бетонов ячеистого типа — вес 500-1800 кг/м3;
  • железобетонные конструкции теплоизоляционного типа из особолегких бетонов — вес до 500 кг/м3.

ЖБИ одного вида нередко выпускаются в разной форме и типоразмерах, к примеру стеновые блоки угловые, U-образные и подоконные.Отметим, что бетонный раствор, которым выполняется бетонирование конструкций заводского производства, отличается от обычного товарного бетона меньшей фракцией щебня (3-10 мм), который обеспечивает равномерное заполнение литьевой формы.

к меню

Ошибки при монтаже ЖБИ

Строительные конструкции и элементы, в том числе и изделия из железобетона, обладают заданными физико-механическими характеристиками. Использование изделий с характеристиками меньше проектных недопустимо.

Важно строго соблюдать схему и технологию монтажа ЖБ изделий. Нарушение технологии процесса может привести к непоправимым последствиям

Не допускается в железобетонных конструкциях обнажать арматуру, срезать видимые закладные детали корректировать арматурный каркас. Безграмотные и непрофессиональные действия могут свести к нулю эффект преднапряжения и объект не будет обладать заданной прочностью и надежностью.

Ошибкой инвесторов является привлечение к проведению строительных работ непрофессиональных, малоизвестных, компаний без репутации и опыта. Нельзя забывать, что строительство– это ответственность! Ответственность не разовая, а распределенная во времени, ответственность за жизнь, безопасность и здоровье людей.

Предпосылки к появлению железобетона

Сначала стоит рассмотреть понятие «бетон». Это смесь из воды, крупных и мелких заполнителей, а также вяжущего, в качестве которого чаще используется цемент. Непосредственно сам бетон получается в результате формования, уплотнения и затвердевания такой смеси.

Как известно, бетон имеет хорошую прочность на сжатие, но вот его сопротивление растяжению в 10-15 раз меньше. В связи с этим применение бетона ограничивалось небольшой сферой. Из него возводили тонкие перегородки и балки не более 4 м длиной.

Несущие же конструкции изготавливали из железных полос и стержней. Они отлично справлялись с растягивающим напряжением, но при этом подвергались коррозии, а еще проявляли текучесть при температуре 500°. Несущие конструкции из такого материала при пожарах разрушались самыми первыми.

Сферы применения

Чаще всего ЖБИ используются для оборудования перекрытий. Их свойства и структура позволяют выдерживать нагрузку до 6,0 кПа.

Их применяют:

  • в качестве несущих перекрытий панельных домов;
  • в системах перекрытии жилых домов и производственных зданий;
  • при оборудовании перекрытий между этажами;
  • при строительстве теплотрасс и тоннелей.

Очень часто ЖБ плиты используются в монолитном строительстве.
Сочетание растянутой арматуры и бетона позволяет им выдерживать сильные нагрузки. Для того чтобы увеличить срок их эксплуатации, необходимо выполнить два важных условия:

  1. Позаботиться об оптимальном температурном и влажностном режиме.
  2. Создать неагрессивную среду.

Благодаря своим свойствам, ЖБИ заняли почетное место в сфере строительства. Они используются для возведения как жилых, так и промышленных зданий. Чаще всего ЖБИ играют роль перекрытий.

Особенности


Часто используют железобетон в строительстве фундаментов из-за быстроты и дешевизны готового продукта. Особенности железобетонных сборных элементов состоят в следующем:

  • работа по изготовлению деталей полностью механизирована, это уменьшает время на производство;
  • различные виды работ, которые требуют больших затрат труда, могут выполняться на заводе или другой базе производителя;
  • дешевизна готовой продукции, которая обусловлена рациональным расходом исходных материалов;
  • не требуется применение древесного материала для возведения опалубки, в данном случае она многоразовая и не нуждается в постоянном демонтаже и утилизации;
  • строительство с применением готовых деталей выполняется за быстрые сроки;
  • уменьшаются трудовые затраты и расходы, время экономится;
  • в период использования сборных конструкций не требуется особый уход, это позволяет сократить расходы на обслуживание построек;
  • имеют повышенную прочность и устойчивость к механическим и природным воздействиям.

Транспортировка и хранение ЖБИ

Перевозка изделий из железобетона допускается любым видом транспорта с соблюдением правил транспортировки. Ограничений по дальности расстояний, как в случае с жидким бетоном, не существует. Перевозчиком должны быть приняты меры по жесткой фиксации ЖБИ продукции и обеспечении мер безопасности при доставке. Перевозка допускается только специализированным транспортом.

Погрузочно- разгрузочные работы должны проводится при помощи подъемного оборудования. Запрещается производить разгрузку методом сваливания.

Хранение железобетонной продукции производится на ровных площадках с небольшим уклоном или возможностью отведения воды. Продукция размещается штабелями или штучно. Между единицами обязательно прокладываются деревянные бруски для обеспечения вентиляции и препятствию слеживания. Запрещается складировать ЖБИ продукцию в стопках и штабелях с превышением допустимых норм нагрузки на грунт. В результате пренебрежения нормами возникает угроза проседания грунта, и обвала изделий, заложенных на хранение.

На площадке хранения железобетонных изделий необходимо обеспечить места хранения по видам продукции, и проезд погрузочного транспорта к каждому виду ЖБИ.

Изделия ЖБИ принимаются партиями. В партиях могут оказаться единицы с дефектами, носящими устранимый или недопустимый характер.

Устранимые, «не летальные» дефекты могут возникать в процессе производства, транспортировки и хранения. Таковыми признаются если они могут быть легко устранены при использовании и не влияют на основные качественные характеристики:

  • Мелкие сколы.
  • Неровности.
  • Неглубокое растрескивание.

В случае выявления дефектов, связанных с коррозией арматуры, анкеров, большими сколами, глубокими трещинами шириной более 1 мм., данное изделие отбраковывается.

Транспортировка ЖБИ

Как изготавливают ЖБИ

Плиты перекрытий (пустотные и ребристые), перемычки, элементы оград, подвалов и фундаментов, плиты дорожных покрытий, детали колодцев и столбы освещения – всё это изделия из железобетона. Очевидно, что каждое изделие имеет характерную для него систему армирования, рецептуру бетона и технологию изготовления.

Плиты перекрытия и перемычки, работающие на изгиб, изготавливают из предварительно напряжённого железобетона. В подготовленную форму на специальные упоры устанавливают арматурные стержни, натягивают их механическим способом (с помощью домкратов) или термомеханически (посредством разогрева электрическим током) и закрепляют в натянутом положении на бортоснастке формы.

Заливка бетонной смеси с последующим виброуплотнением может осуществляться на стендах (с введением пустотообразователей) или на конвейерных линиях, в том числе и способами проката или роликового формования. После этого изделия в формах отправляют на тепловую обработку в специальные камеры. Цель тепловой обработки – ускорение твердения бетона, и через 8-12 часов пропаривания при температуре среды 80-95 C изделие набирает 65-75% своей марочной прочности, эквивалентной 28 суткам твердения в естественных условиях. После того, как изделие затвердело, напряжённые арматурные стержни освобождают от крепления на стенках формы. Стержни частично сжимаются по длине, и напряжение от них передается бетону в изделии – в прилегающих к арматурным стержням областях бетона формируется напряжённое состояние.

Изделия цилиндрической формы (стойки, кольца и т.п.) изготавливают методом центрифугирования. Предварительно в полуформу, размещённую на стенде центрифуги, укладываются арматурные стержни (при необходимости их натягивают), на которые навивается металлическая проволока – формируется каркас изделия. С помощью ложкового бетонораздатчика по всей длине полуформы распределяется бетонная смесь, одну полуформу накрывают сверху другой и включают центрифугу. На первом этапе, бетонная смесь, за счёт центробежных сил, распределяется у внешней ограждающей поверхности цилиндрической формы. На втором этапе, за счёт изменяющейся частоты вращения центрифуги, происходит уплотнение бетонной смеси и формование изделия. Далее изделия (в полуформах или распалубленные) отправляют на тепловую обработку.

Отличия железобетона от ЖБИ

Железобетонные изделия отличаются от железобетона тем, что производятся индустриальным способом. Железобетон производится непосредственно на строительной площадке методом налива в предварительно армированную форму. Таким образом возводятся фундаменты, опорные колонны монолитных зданий.

Возведение железобетонных объектов имеет ряд недостатков и ограничений:

  • Характеристики объекта напрямую зависят от привезенной бетонной смеси.
  • При отрицательных температурах требуется внесение в бетонную смесь антиморозных добавок и обеспечение специальных температурно-влажностных режимов для твердения.
  • Существуют лимиты по дальности доставки бетонного раствора.
  • Непосредственно на объекте сложно контролировать качество бетона
  • При работе с «живым» раствором нарушение технологии укладки влечет серьезные риски и трудно исправимые последствия.

Преимущества железобетонных изделий:

  • Индустриальный способ производства гарантирует качество продукции
  • В заводских условиях проще соблюдать технологию процесса
  • Завод ЖБИ и заказчик продукции не ограничены расстоянием и временем доставки на объект, так как транспортируется готовый к эксплуатации продукт
  • Разработаны технологии по ускорению набора прочности железобетонными изделиями в промышленных условиях. В естественных условиях бетон набирает проектную прочность в течение 28 суток
  • Нет климатических ограничений при работе с готовыми ЖБИ
  • Предварительно напряженное изделие возможно изготовить только на производстве.

Железобетонные изделия по способу производства бывают:

  • Предварительно напряженные
  • Обычного армирования

По объемной массе применяемого бетона выпускают продукцию из:

  • Особолегких бетонов плотностью 500 кг/м3 и ниже.
  • Легких. Объемной массой 500- 1800 кг/м3.
  • Тяжелых. Показатель плотности лежит в диапазоне от 1800 до 2500 кг/м3.
  • Особотяжелых. К ним относят изделия плотностью 2500 кг/м3

По внутреннему строению производят:

  • Пустотелыми
  • Сплошными.

По видам бетонов:

  • из одного вида
  • из нескольких видов.

Однородные изделия различаются типоразмерами и формами: стеновые блоки, угловые блоки и тому подобное.

По назначению:

  • Для общественных и жилых строений
  • Промышленных зданий и сооружений
  • Для общего назначения.


Арматурный каркас плиты перекрытия обычного армирования

Требования безопасности к отопительным приборам

Поверхность конвекторов и радиаторов не должна иметь острых краев и быть травмобезопасной.

В случае, если технологически предусмотрено нагревание поверхности отопительного прибора до температуры превышающей 75С, то должны устанавливаться защитные экраны

Для окраски приборов отопления необходимо применять порошковые, лакокрасочные материалы, которые не выделяют в процессе эксплуатации вредных и токсичных веществ.

Использование батарей централизованного отопления для организации заземления или токопроводящих работ запрещено.

Не допускается производить выпуск воздушной смеси из алюминиевого прибора в процессе эксплуатации при наличии поблизости открытого огня.

Как выбрать тип производимых ЖБИ?

Для того, чтобы организовать производство ЖБИ, сперва необходимо определиться с видом изделий, которые будут изготавливаться.

Это важно потому, что существует большое количество ЖБИ, от вида которых будет зависеть размер и комплектация производственного цеха. Также от выбора типа производимых изделий будет зависеть рынок сбыта вашего предприятия

Если, к примеру, вы намерены производить исключительно изделия, необходимые для гражданского строительства, то вашими потребителями будут:

  • Частные лица.
  • Строительные организации.
  • Строительные супермаркеты.

В ситуациях, когда на производстве изготавливаются плиты дорожного покрытия или монолитные конструкции, потребителями выступят:

  • Крупные строительные компании.
  • Организации, занимающиеся ремонтом дорог.

Для выбора вида изготавливаемой продукции следует, в первую очередь, провести анализ рынка. Он позволит определить, какие ЖБИ уже производятся в вашем регионе, и какой вид продукции востребован на рынке.

Почему это так важно?

Дело в том, что большинство ЖБИ – это крупногабаритные изделия, которые не выгодно транспортировать на большие расстояния. Поэтому вашими основными потребителями будут местные организации.

В ходе анализа определите:

  • Какое строительство в регионе более развито – жилищное или автотранспортное.
  • Какие железобетонные изделия пользуются спросом.
  • Какие еще заводы занимаются производством ЖБИ.
  • Какую продукцию они изготавливают.
  • В чем преимущества и недостатки других предприятий.

Проанализировав каждый из пунктов, вы сможете легко определиться с видом ЖБИ, который будет наиболее выгодно производить.

Технология производства


Производство материала состоит из нескольких этапов, каждый из которых должен соответствовать ГОСТам и нормативным актам. Процесс по производству конструкций из сборного железобетона состоит из таких этапов:

  • Подготовка бетонной смеси.
  • Монтаж арматурного «скелета».
  • Заливка и формирование конструкции.
  • Созревание железобетона (для ускорения процесса используются специальные добавки или принудительное тепловое воздействие при помощи электронагревателей или сжигания ископаемых теплоносителей).
  • Выемка блока из формы.
  • Комплектация составляющих по маркировке.

Производство сборных железобетонных конструкцию должно руководствоваться СНИП 52—01—2003. Этот нормативный акт регламентирует не только процесс изготовления блоков, он обязывает проводить технические испытания готовой продукции. Также документ излагает основные требования к транспортировке железобетонных монолитов, монтажным работам.

При отпуске продукции от завода-изготовителя потребителю к расходным накладным и акту-приема-передачи прилагается специальная форма — спецификация. В этом документе, помимо стоимостных и количественных показателей, указаны и качественно-технические показатели отпущенных в продажу изделий и их соответствие принятым нормам.

Посмотреть «СНИП 52-01-2003» или

Многопустотные

Самый популярный вид плит перекрытия, используется во всех сферах строительства и для защиты теплотрасс.

Они имеют размер 0,6-2,4 м шириной и 2,4-6,6 м длиной. Для длинных пролетов изготавливаются на заказ плиты длиной 12 м, но используются они только с дополнительными опорами.

Преимущества:

  • В пустотах можно расположить коммуникации (трубы канализации, кабели и пр.).
  • Экономия бетона, а значит и невысокая стоимость.
  • Повышенная шумоизоляция.

Многопустотные плиты перекрытия бывают нескольких разновидностей.

ПК – изготавливаются из напряженной арматуры, металлического каркаса и цемента. Имеют монтажные кольца для упрощения установки во время сбора ЖБ конструкций. Стандартная высота – 22 см. Применяются в обычном строительстве многоэтажек.

ПБ (безопалубочные) применяются в строительстве малоэтажных зданий и конструкций. Монтажные кольца отсутствуют. Стандартная высота плиты ЖБИ 22 см. Такие перекрытия можно разрезать под углом 45⁰, т.к. напряженная арматура имеется только в продольном расположении плиты. Это неоспоримый плюс при строительстве сложных нестандартных объектов.

НПО – это облегченные плиты перекрытия. Стандартная высота плиты 16 см, к тому же они на 6 см уже ПК и ПБ.

Применение ЖБИ в строительстве

Строительная отрасль с каждым днем всем больше набирает оборотов, появляются новые технологии, новые материалы, которые позволяют сделать процесс возведения объектов более эффективным

Сегодня в строительстве широко задействуются железобетонные изделия и неважно, что именно строится – небоскреб в мегаполисе или небольшой жилой домик где-то за городом. За последние годы железобетон обрел статус одного из основных строительных материалов

Железобетонные изделия

Плюсы применения железобетона

Материалы, конструкции, изделия из железобетона отличаются большими преимуществами, наверняка, поэтому они так востребованы, это:

  • Прочность и долговечность;
  • Надежность;
  • Износостойкость (включая устойчивость негативным факторам химической и биологической природы);
  • Хорошая сопротивляемость любым видам нагрузок;
  • Материал совместим с любыми видами архитектурных строений, любой сложности;
  • Сейсмическая и пожарная стойкость;
  • Разумное соотношение цены-качества.

Строительство многоэтажного объекта

ЖБИ обеспечат высокую скорость строительства, с их помощью, при минимальных временных затратах можно выстроить целые жилые комплексы, сохраняя при этом наивысшее качество результата. В современных экономических условиях подобные материалы очень выгодны. ЖБИ широко используют и при строительстве дорог, дорожные плиты с доставкой позволят гораздо быстрее проложить твердое покрытие, нежели с применением привычного асфальта.

Покрытие из дорожных плит

Ключевыми элементами конструкции ЖБИ являются высокопрочная сталь (арматура) и портландцемент наивысшей прочности. Сегодня Завод ЖБИ производит следующие виды данной продукции, каждый из них имеет свое назначение:

  • Блочные. Самые тяжелые и прочные изделия, используются для строительства подвалов и фундаментов;
  • Плоскостные. Это планки, панели, плиты, применяемы для сооружения перекрытий;
  • Линейные. Сюда относятся изделия, длина которых больше высоты и ширины;
  • Пространственные. Подобные конструкции, как правило, используют в конструкции лестниц. Звенья труб также относятся сюда.

Завод ЖБИ. Железобетонное качество

Сферы использования

Без ЖБИ сложно, а порой невозможно обойтись при строительстве фундаментов монолитного типа, при возведении стен в многоэтажных домах. В обращении с блоками строители не испытывают проблем, за счет наличия специальных креплений в виде монтажных петель изделия фиксируются просто и быстро.

Применения сборных конструкций это большая экономия времени, в отличие от жидкого фундамента, который требует для полного застывания чуть ли не месяц.

Плиты перекрытия из железобетона можно смело называть лучшим материалом при строительстве многоэтажных объектов. Массив из соединенных плит отличается высокой прочностью

Доставка ЖБИ

Виды ЖБИ и правила маркировки

Система классификации ЖБИ довольно обширна. Изделия отличаются по толщине, структуре, размерам и другим параметрам. Основными считаются 3 вида: с пустотами внутри, ребристые и монолитные.

Пустотные ЖБИ отличаются небольшой массой. Они имеют низкий уровень теплопроводности, снижают давление на фундамент и помогают уменьшить затраты на строительные работы. Строения из ЖБИ такого типа называют тепло эффективными. Нижняя часть плиты сразу после изготовления готова к отделке. Это будет потолок. Верхняя часть станет полом.

Из-за своих конструктивных особенностей ребристые ЖБИ используются редко. При строительстве производственных зданий, гаражей и ангаров плиты укладываются ребрами вниз. Если же нужно сделать пол, плиты лучше укладывать ребрами вверх.

Также редко используются и монолитные ЖБИ. Они отличаются большим весом и сферой применения. В большинстве случаев их используют при строительстве многоэтажных домов. Плиты такого типа намного прочнее остальных. Кроме того, они способны выдерживать силовую нагрузку. Помимо перечисленных, можно встретить многопустотные ЖБИ и корытного профиля.

ЖБИ колонны используются в каркасном строительстве промышленных и др. зданий. Они имеют специальные крепления, которые легко соединятся с другими видами железобетонных изделий, таких как ригели, балки, плиты. Также легко крепятся к основанию здания — фундаменту.

В зависимости от толщины различают 3 вида ЖБИ. Сплошные, изготовленные в один слой. Толщина таких изделий 120 и 160 мм. Они обозначаются как 1П и 2П. Пустотные с толщиной или внутренним диаметром 220/159 и 220/140 (1ПК и 2ПК) Плиты с несколькими пустотами. Их толщина 220 мм (ПБ).

В маркировке ЖБИ, согласно требованиям, заявленным в документах, используются буквы и цифры. Они несут в себе информацию о свойствах и назначении того или иного изделия. Обозначения делятся на З части. Они сообщают о габаритах и виде изделия, о нагрузках, которые оно способно выдержать, о дополнительных особенностях.

Технология производства


Производство материала состоит из нескольких этапов, каждый из которых должен соответствовать ГОСТам и нормативным актам. Процесс по производству конструкций из сборного железобетона состоит из таких этапов:

  • Подготовка бетонной смеси.
  • Монтаж арматурного «скелета».
  • Заливка и формирование конструкции.
  • Созревание железобетона (для ускорения процесса используются специальные добавки или принудительное тепловое воздействие при помощи электронагревателей или сжигания ископаемых теплоносителей).
  • Выемка блока из формы.
  • Комплектация составляющих по маркировке.

Производство сборных железобетонных конструкцию должно руководствоваться СНИП 52—01—2003. Этот нормативный акт регламентирует не только процесс изготовления блоков, он обязывает проводить технические испытания готовой продукции. Также документ излагает основные требования к транспортировке железобетонных монолитов, монтажным работам.

При отпуске продукции от завода-изготовителя потребителю к расходным накладным и акту-приема-передачи прилагается специальная форма — спецификация. В этом документе, помимо стоимостных и количественных показателей, указаны и качественно-технические показатели отпущенных в продажу изделий и их соответствие принятым нормам.

Посмотреть «СНИП 52-01-2003» или

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
