Лотки водоотводные из бетона
Сегодня на рынке водоотводных систем появились бетонные, вибропресс и литые, изделия армированные не железом, а специальным стекловолокном или волокнами фибры. Такие изделия обладают не только показателями характерными для жби, но по сравнению с ними характеризуются меньшим весом, более низкой ценой и повышенными антикоррозийными показателями.
Кроме того, водоотводные лотки из бетона и железобетона возможно устанавливать на слабых грунтах с высокими подпочвенными водами.
Стеклоармированные и фибровые бетонные секции представлены на рынке классами по нагрузке от, А 15 до F900 и, за редким исключением, не укомплектованы чугунными решётками облегчённых конструкций, а также 2-х или 3-х уровневой системой уловителя песка
Это важно помнить при внесении цен в сметные расчёты строительства
Серии Basic А-15 и В-125 хорошо зарекомендовали себя на приусадебных участках, придомовых территориях, в зонах пеших и велосипедных прогулок.
Серия Standart С-250 применяется для обустройства пеших зон, мест с редким движением транспорта на минимальной скорости и городскими автостоянками.
Серии лотков Super D-400, Super E-600 и Super F-900 выдерживают нагрузки до 400, 600 и 900 кН/м соответственно и предназначены для мест с интенсивным движением, вплоть до применения в аэропортах и терминалах. Для обеспечения таких показателей в края лотков серии Super анкерно вмонтированы стальные канты — уголки толщиной 3 и 4 мм.
Кроме того, бетонные лотки изготавливаются с дополнительным вертикальным водоотводом и/или могут быть конструктивно обустроены собственными внутренними уклонами 5—50 мм.
Для придания большей герметичности ливневым системам, бетонные лотки в канавах соединяются между собой при помощи однокомпонентного MS-полимерного герметика.
Размеры
Лотки изготавливают прямоугольной и трапециевидной формы с уклоном внутренних стенок. Их основные размеры:
- длина по стандарту составляет 5970 мм, такой типоразмер имеют небольшие ЖБИ начальных номеров (по усмотрению производителя их длина может быть и 2970 мм). Более тяжелую крупногабаритную продукцию начиная с номеров Л25 (масса больше 5 тонн) для удобства транспортировки и монтажа выпускают размером в 2970 мм;
- для всех доборных изделий с индексом д принята стандартная длина в 720 мм;
- ширина лотков лежит в диапазоне от 420 мм до 4000 мм со следующей градацией: 420 мм (Л1); 570 мм (Л2); 780 мм (Л3 — Л5); 1160 мм (Л6 — Л9); 1480 мм (Л10 — Л13); 1840 мм (Л14 — Л18); 2160 мм (Л19 — Л22); 2460 мм (Л23 — Л26); 2780 (Л27 — Л30); 3380 (Л31 — Л34); 4000 (Л35 — Л38);
- высота стенок возрастает с увеличением порядкового номера и лежит в диапазоне от 360 мм для Л1, Л2 до 1700 мм для Л38.
- толщина стенок от 40 мм (Л1) до 100 мм (Л38);
- ширина внутреннего канала — от 300 мм до 3600 мм;
- высота лотка изнутри от 300 мм до 1500 мм;
- толщина дна — от 60 мм до 200 мм.
- масса лотков изменяется от 0,9 т для Л1 при объеме бетона 0,34 м3 до 9,38 т при объеме материала 3,75 м3 для Л38.
- плиты типа КЛ и КЛп выпускают протяженностью по 2990 мм, для ЖБИ с внутренней шириной 300 и 450 мм длина плит составляет 740 мм.
- для доборных ЖБИ по 720 мм протяженность перекрывающих плит равна 740 мм.
Схема монтажа ЖБ каналов
Разновидности водоотводных лотков
бетонные и железобетонныефиксированная или с уклоном в 5%очень тяжелые
Изделия из полимеробетона сочетают в себе качества бетона и пластика. По жесткости и прочности они не уступают железобетону. Для производства этого материала в бетон добавляется гранитная крошка и песок, а так же эпоксидная или полиэфирная смола. Это позволяет в двое снизить вес изделий и сделать их более эластичными и гибкими, снизить коэффициент водопоглощения. Гладкая внутренняя поверхность способствует удалению из лотков мусора. Эти изделия часто используют для монтажа систем водоотвода у городских жилых домов, на автостоянках, дорогах, спортивных площадках, парках. По прочности полимеробетон может достигать класса F 900.
Для производства полимеропесчаных изделий используется смесь полимерной крошки и очищенного кварцевого песка. Смесь разогревается до температуры плавления полимера и перемещается под пресс. Готовые элементы сочетают в себе гибкость полимера и прочность кварцевого песка. Полимеропесчаные лотки относятся к классу прочности С 250 и используются на автомойках, АЗС, в автосервисах и парках, в городском жилищном строительстве. Вес полимеропесчаных изделий ниже веса бетонных вдвое, что позволяет при монтаже обходиться без специальной техники.
Пластиковые лотки производятся из полипропилена или полиэтилена низкого давления (ПНД) и относятся к классам А, В и С. Эти изделия обладают небольшим весом, прочные и долговечные, простые в монтаже. Прочность увеличивается за счет ребер жесткости. Это самый лучший вариант для монтажа ливневой канализации загородного частного дома. Стандартная длина — 1 метр, различная высота, ширина 70−300 мм. Вес такого лотка не превышает 1,5 кг (без решетки).
Описание процесса установки ↑
Способ укладки зависит от места применения этого оборудования.
Фото: установка
Применяя его в строительстве или в производственной среде, установка характеризуется укладкой штабелей с осуществлением прокладки реек на уровне монтажных петель.
В основном такие изделия устанавливают с целью водоотвода с дорожного покрытия. Устанавливаются лотки на обочинах проезжей части. Это позволяет увеличить долговечность дорожного покрытия и показатели его износостойкости.
Фото: устанавливают с целью водоотвода с дорожного покрытия
Монтаж водоотводных лотков начинается с рытья котлована. Далее оборудование укладывается на песчаную подушку. Укладку помогают осуществить специальные крюки и краны. После лоток закрывается крышкой или решеткой.
Смонтированная водоотводная система должна, чтобы вода попадала по желобам в водосборные колодцы, которые могут располагаться на краю территории.
Важно! Колодец должен быть с двух сторон оборудован плоскими уклонами, которые обеспечат сбор большого объема вода. В лотки вместе с жидкостью могут попадать песок и мелкий мусор
В таком случае необходимо устанавливать пескоуловители, представляющие собой лотки с большим углублением. Их монтируют в конце системы, что позволяет бесперебойно работать водоотводному оборудованию
В лотки вместе с жидкостью могут попадать песок и мелкий мусор. В таком случае необходимо устанавливать пескоуловители, представляющие собой лотки с большим углублением. Их монтируют в конце системы, что позволяет бесперебойно работать водоотводному оборудованию.
Фото: пример монтажа водоотводного лотка шириной 100 мм: 1 — грунт; 2 — бетонное основание; 3 — песчаная подушка; 4 — стяжка из цементно-песчаного раствора М 150 или щебня; 5 — тротуарная плитка; 6 — лоток; 7 — решетка; а=100 мм; b=100 мм
Где используются
Используются такие изделия только в сочетании с твердыми покрытиями, так как для отвода влаги с грунтовых поверхностей предназначены системы дренажа.
Бетонный водоотводный лоток, накрытый решеткой
Лотки для ливневой канализации бетонные применяются в следующих местах:
- на улицах и пешеходных дорожках, покрытых тротуарной плиткой или асфальтом;
- на площадках, покрытых бетоном. Это могут быть аэродромные зоны, морские и речные порты, военные объекты;
- на автостоянках;
- на заправочных станциях в сочетании с плиткой или асфальтом;
- на больших площадях в городах;
- на территориях предприятий, внутри цехов;
- около различных объектов инфраструктуры. В комплекте с отмосткой обеспечивают качественную защиту зданий от талых, сточных и дождевых вод.
Статья по теме: Внутренняя отделка стен: материалы и варианты (фото)
Благодаря водоотводным бетонным желобам повышается износостойкость и долговечность дорожных и других твердых покрытий.
Европейский стандарт EN 1433
Классы нагрузки:
| Обозначение | Допустимое значение, кН | Сферы применения |
| А15 | 15 | Приусадебные участки, скверы, парки, пешеходные зоны и тротуары, велосипедные дорожки. |
| В125 | 125 | Зоны проезда мототранспорта. |
| С250 | 250 | Автостоянки, гаражи, автомобильные трассы для легкого транспорта. |
| D400 | 400 | Промышленные территории, АЗС, автомойки, транспортные терминалы, другие зоны проезда грузового автотранспорта. |
| Е600 | 600 | Причалы, склады, железные дороги. |
| F900 | 900 | Аэродромы и аэропорты, военные базы, грузовые терминалы, другие зоны с повышенными нагрузками на дорожное покрытие. |
Желоба класса F900 имеют усиленные бортики, например со стальной оцинкованной планкой. Изделие, укомплектованное бетонной крышкой или решеткой более высокого класса, допускается использовать в зонах с нагрузкой, соответствующей классу крышки.
Например, лотки класса В125, накрытые изделиями класса С250, пригодны для установки на автостоянках, вдоль дорог с проездом легкого транспорта. Класс нагрузки крышки может быть выше не более чем на 1 уровень.
Дренажные лотки
Применяются при прокладывании водоотводов и иных коммуникационных систем.
Разновидности
Такого рода конструкции бывают нескольких разновидностей. В зависимости от типа нагрузки:
- дождевые;
- водосточные.
Подобные желобы применяются для отвода дождевых либо талых потоков как в жилом секторе, так и в промышленных зонах, дабы оградить постройки от затопления, сохранить целостность фундамента. Во время прокладывания железной дороги применяются такие виды дренажных лотков:
- междупутные;
- междушпальные.
Подобные изделия отличаются от других наличием специальных дырочек по бокам желобов. Именно через них вода попадает внутрь лотка, благополучно отводясь от железнодорожных путей.
Плюсы дренажных желобов
К положительным качествам данных конструкций относят:
- долговечность: конструкции могут прослужить более 50 лет;
- стойкость к повышенным нагрузкам, разрушениям;
- выдержка сильных скачков температуры;
- экологичность;
- выносливость в плане коррозийных процессов.
Характеристики водоотводных лотков
Технические характеристики и свойства водоотводных лотков из бетона определяются их назначением и способом производства. Чем выше нагрузка, которую способен выдержать лоток, тем выше марка цемента используется для его производства. Для упрочнения применяется армирование из стальных прутьев.
Основные характеристики лотков по требованиям ГОСТа:
- Прочность на сжатие – соответствует минимум марке бетона М300.
- Фракция наполнителя – максимум 15 миллиметров.
- Цемент для производства – марки минимум М400.
- Толщина бетона над арматурой – слоем минимум в 15 миллиметров.
- Внешний вид – отсутствие любых неровностей и наплывов, трещин и сколов.
Размеры изделий могут быть разными – стандартные предполагают длину 1000 миллиметров, ширина и высота, толщина стенок могут быть разными.
Как обозначаются размеры водоотводных лотков:
- DN – внутренняя ширина в миллиметрах (100, 150, 200 и 300, 500 в Европе, в России применяют 110, 150, 160, 200, 300 и 500). Если маркировка указывает DN 500/150, то вторая цифра обозначает внутреннюю глубину.
- L – длина секции, может быть в диапазоне 50-300 сантиметров, реже можно найти 6 метров или 70 сантиметров.
- В – наружная ширина лотка, бывает от 40 до 190 сантиметров.
- Н – высота лотка, варьируется в диапазоне 38-150 сантиметров.
Прикромочные бетонные водоотводные лотки
вдоль дорог и трасстрещинам и вспучиванию дорожного покрытия.
Ликвидация таких дефектов возможна только при капитальном ремонте трассы, поэтому неоднородность дорожного полотна увеличивает риск аварийных ситуаций. Скопившаяся на проезжей части дождевая вода вызывает эффект аквапланирования, когда в зоне контакта автомобильных шин и дорожного покрытия образуется водяной клин, и колёса машины полностью теряют сцепление с дорогой.
Характеристика прикормочных водосборных лотков
| Наименование | Длина, мм | Ширина, мм | Высота, мм | Вес, кг | Объём, м3 | Цена, тонн | |
| 1 | 2 | ||||||
| Лоток Б1−18−50 | 1000 | 500 | 230 | 180 | 215 | 0,086 | 800 |
| Лоток Б1−22−75 | 1000 | 750 | 270 | 220 | 38 | 0,16 | 1200 |
| Лоток Б1−18−75 | 1000 | 750 | 230 | 180 | 31 | 0,13 | 1200 |
| Лоток Б1−20−75 | 1000 | 750 | 250 | 200 | 35 | 0,15 | 1200 |
| Лоток Б1−20−50 | 1000 | 500 | 250 | 200 | 22 | 0,09 | 800 |
| Лоток Б2−22−40 | 500 | 375 | 220 | 180 | 9 | 0,038 | 560 |
Б1−18−50. выше или ниже уровня поверхностиаккумуляция водыдолжны чиститься еженедельно,
Для сбора большого количества воды используются лотки Б1−20−75 и Б1−22−75. Они устанавливаются на цементобетонном основании при использовании нивелирной рейки и шаблона уровня. Швы между лотками заполныются цементным раствором, а узлы между лотками и дорожным покрытием промазываются специальной битумно-резиновой мастикой. Это необходимо сделать, чтобы вода не попадала в слои дорожного полотна.

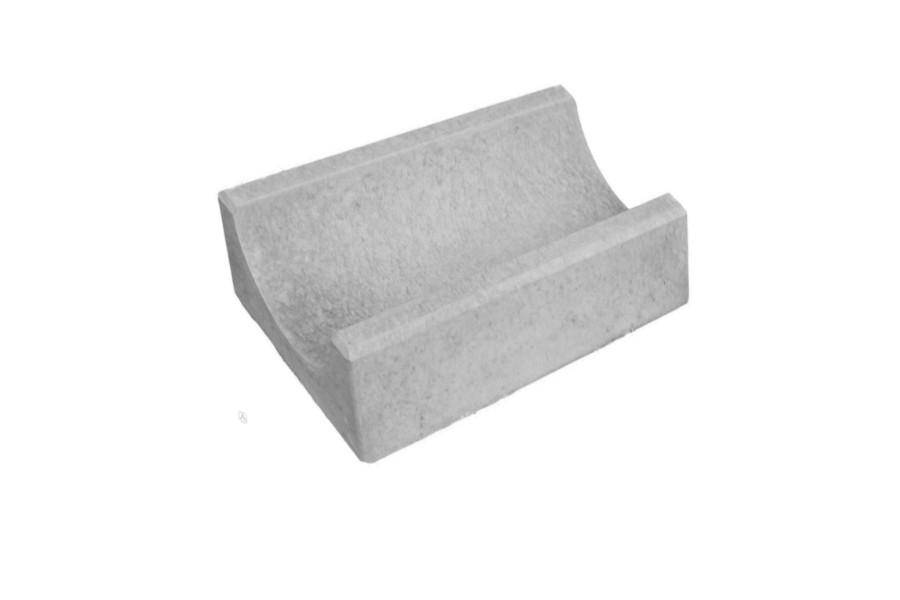

Бетонный лоток Б2−22−40 — это четверть цельного блока Б1−22−75. Обычно он применяется на поворотах, где длинные лотки использовать неудобно.
Монтаж прикормочных водобетонных блоков проводится вручную. Для начала делается чистка внутренней поверхности лотка и обработка защитным материалом, той же битумно-резиновой мастикой. При этом битумная эмульсия должна быть в холодном состоянии. После сбора всех лотков поверхность также обрабатывается битумом. После того, как битум высохнет и станет чёрным и гладким, укладку можно считать завершённой.
Нормы производства по ГОСТу ↑
В процессе производства водоотводных бетонных лотков с решеткой придерживаются требований, прописанных в ГОСТе 21509-85.
Согласно этому документу различают изделия, устанавливаемые на сваях и те, которые проходят процедуру монтажа в грунт. Стандартом определяются типы оборудования, стандартные размеры и формы.
Особое внимание уделяется правилам транспортировки, организации производства и правилам установки. ГОСТом определяется перечень лотков
По целям применения и характеристикам конструкции лотки водоотводные бетонные с решеткой могут быть:
- водоотводные;
- для теплотрасс;
- кабельные.
Также, в документе описываются требования, которым должны соответствовать лотки водоотводные бетонные дорожные,
это:
- стойкость изделия;
- морозоустойчивость;
- антикоррозийные свойства;
- влагонепроницаемость;
- обеспечение равномерной структуры без каких-либо пустот.
Размеры
Все характеристики определяются определенными документами.
Фото: размеры
Оборудование с высотой до 1,5 м используются в качестве каналов, а с высотой более 1,8 м – для тоннелей.
Ширина лотков водоотводных бетонных дорожных может варьироваться от 42 см до 4 м, а высота может достигать 35 см-1,68 м. Длина изделий, как правило, зависит от ширины и массы.
Если лоток имеет ширину, которая не достигает 2,4 м и массу 9, 9 тонн, то длина может составлять 5,97 м. Для всех остальных изделий длина может быть 2,97 м.
Объем
Различаются они между собой, как по размерам, таки по объемам. Производители ЖБИ изделий изготавливают оборудование практически всех размеров, но в основном используются лотки наименованием:
| Наименование лотка | Объем, куб. м |
| Л-1-7 | 0,07 |
| Л-2-7 | 0,07 |
| Л-3-8 | 0,14 |
| Л-300 | 0,3 |
Л-1-7 с объемом 0,07 куб. метра, Л-2-7 с идентичным объемом, Л-3-8 с объемом 0,14 куб. метров, Л-300 с объемом 0, 3 куб. метра.
Технические характеристики
Основными техническими характеристиками являются габаритные размеры и нагрузка, которую изделия могут выдержать без повреждений и порчи. Все лотки водоотводные бетонные производятся стандартной длины 1 м, но ширина и высота могут быть разными. Ширина может варьироваться от 0,14 до 4 м, высота – от 0,06 до 1,70 м.
По допустимой нагрузке можно выделить несколько основных типов изделий:
- А15 выдерживают до 1,5 т;
- В125 – до 12,5 т;
- С250 – до 25 т;
- D400 – до 40 т;
- Е600 – до 60 т;
- F900 – до 90 т.
Каждый водоотводный лоток имеет маркировку с указанием его технических характеристик. Первой в маркировке ставится буква Л, затем через дефис еще две цифры. Первая цифра информирует о номере серии, вторая о допустимой нагрузке на изделие (кН/м).
Как рассчитать габариты железобетонных лотков теплотрасс
В большинстве случаев, сети водопровода, напорные канализационные сети проходят непосредственно в грунте. В то же время, из-за необходимости обеспечить возможность температурных деформаций трубопровода и добиться сохранности теплоизоляции, теплотрассы практически всегда укладываются в бетонные лотки, закрытые сверху плитами.
Ширина лотков принимается из расчета расположения двух труб проектного диаметра с тепловой изоляцией расчетной толщины, расстояния между трубами и проходов по бокам трубопроводов, необходимых для проведения профилактических и ремонтных работ.
Поверх лотков укладываются плиты теплотрасс, защищающие трубы с изоляцией от воздействия грунта и влаги, а также позволяющие быстро открыть канал при возникновении аварийной ситуации. А поскольку тепловые сети зачастую походят под автомобильными дорогами с интенсивным движением, плиты теплотрасс, должны воспринимать нагрузку от проходящего грузового и легкового автотранспорта, в связи с чем, они изготавливаются с различным армированием.
Бетонные лотки для систем водоотведения
Автодорожные лотки предназначены для защиты сетей коммуникаций от затоплений талыми водами, больших потоков дождевой воды,внезапно прорвавшимся водопроводом или канализацией.
При прокладке автомагистралей или возведении крупного промышленного, коммерческого или жилого объекта лотки из железобетона устанавливают сразу. Это позволяет защитить проходящие рядом с автострадой трубопроводы от стекающих с насыпей напоров воды.
Железобетон как основа такого изделия обеспечивает ему прочность и долговечность, что немаловажно, учитывая назначения автодорожных лотков. Большое количество стоков, проходящее через систему, не наносит вреда конструкции
Именно поэтому бетонные лотки и используются так активно для защиты водо-, газопроводов, линий теплоснабжения, электрокабелей от излишней влаги, оплывшего грунта и грязи. Именно с их помощью осуществляется отвод больших потоков воды от пешеходных зон, тротуаров, автомагистралей, особо напряженных участков дорог с интенсивным движением.
