Как сделать забирку столбчатого фундамента

Утепление

Основной фактор при проведении работ – возможность максимального утепления фундамента.

Рекомендуется его проводить при высоком уровне промерзания земной поверхности.

Процесс работы:

  • В предварительно вырытую траншею следует уложить материал – утеплитель. Наиболее популярный – пенопласт.
  • Утеплитель закрепляется в траншее при помощи клея. Нельзя допускать просветов и щелей.
  • Затем траншею необходимо засыпать слоем песка. Его необходимо хорошо утрамбовать и залить водой. Вместо песка можно использовать мелкий щебень или гравий.
  • Выполнение остмостки.
  • Отделка внешних сторон декоративными материалами. Их выбор зависит от предпочтений владельца и дизайна здания.

Если основание здания достаточно высокое (более 65-70 см), то необходимо произвести следующие действия:

  • Для увеличения прочности необходимо выполнить каркас из металла и установить его между балками перекрытия
  • С наружной стороны каркаса следует закрепить щиты из металлопрофильного материала
  • С внутренней стороны металлической конструкции при помощи специального клея прикрепляются плиты материала – утеплителя. Между ними не должно быть зазоров и пустых пространств.
  • После завершения работы как внутреннюю, так и внешнюю стороны надо обработать материалом – керамзитом
  • Через каждые 1,5-2 метра необходимо монтировать отверстия для вентиляции с диаметром 14-20 см. они должны быть расположены на противоположных сторонах строго друг напротив друга.

Забирка свайного фундамента

Возведение фундамента, соблюдение всех технологических этапов является гарантией продолжительной эксплуатации здания. Если при строительстве собственного дома отдается предпочтение столбчатому фундаменту или же фундаменту на винтовых сваях, придется позаботиться о том, как в дальнейшем закрыть пространство между грунтом и перекрытием первого этажа, то есть об устройстве так называемой забирки.

Чтобы дом был теплым, а основание прочным необходимо уделить особенное внимание обустройству основания на этапе его окончательной отделки. Если не производить забирку, то даже самой мощной отопительной системе выполнить обогрев дома будет сложно

Забирка, помимо обеспечения в доме комфортного микроклимата, также имеет большое значение в создании внешней привлекательности сооружения. Поэтому нужно ответственно подойти к выбору для сооружения забирки материала.

Для устройства забирки используются самые разные материалы: кирпич, древесина, камень, бетон. Если забирка делается из кирпичной кладки или железобетона, то заглублять её в грунт нужно на 50 см, делая при этом, основание из плотно утрамбованного песка. Необходимо это для обеспечения её устойчивости к силам пучения. Целесообразность устройства забирки из кирпича или железобетона вызывает сомнения, так как свайные фундаменты относятся к наиболее экономичным сооружениям, которые делают, как правило, для лёгких домов (из бруса или каркасных). Забирка из таких материалов может оказаться более дорогой, нежели сам фундамент.

Устройство забирки

  • выкапывается траншея, которая немного заводится под стены дома по всему периметру. При этом траншея должна обладать небольшим уклоном от стен;
  • застилается гидроизоляция;
  • на дно траншеи укладывается дренажная труба и устраиваются дренажные колодцы;
  • траншея засыпается песком и трамбуется;
  • сверху укладывается отмостка.
  • к сваям, для крепления направляющих, крепятся кронштейны с отверстиями;
  • крепятся направляющие для последующего монтажа сайдинга, например, из досок 40х100 mm, пропитанных предварительно антисептиком.

При установке сайдинга между отмосткой и цокольным сайдингом необходимо оставлять зазор в 30–50 mm, который в зимний период компенсирует подъем грунта и позволит избежать поломки сайдинга. Сверху устанавливается отлив, необходимый для защиты от осадков.

Утепление забирки

Для того чтобы обеспечить теплоизоляцию дома на свайном фундаменте выполняются следующие операции:

  • к столбам крепится рамная конструкция из стального профиля;
  • на каркас монтируется теплоизоляционный материал, например, пенополистирол или пенопласт;
  • снаружи конструкция закрывается листами профнастила с помощью саморезов;
  • траншея засыпается теплоизоляционным материалом, обычно, керамзитом;
  • противоположные стены забирки должны оборудоваться небольшими (100-150 mm) вентиляционными окошками, которые в зимний период закрываются заглушками. Располагают их на высоте 20 см от уровня грунта.

Советы профессионалов

  1. При выборе свайного фундамента специалисты рекомендуют пространство под полом делать побольше. Это придаст зданию более эстетичный вид.
  2. Толщина забирки должна составлять не менее:
    • из кирпича – 120 mm;
  3. из природного камня – 200 mm;
  4. бетонная – 100 mm;
  5. из досок – 20–25 mm.
  6. Гидроизоляцию наружней стороны забирки можно выполнить с помощью цементного раствора, уложив затем поверх слой рулонной гидроизоляции и выполнив отделку декоративным материалом: декоративным камнем, специальными панелями, профнастилом и т.д.
  7. Устраивая забирку, нельзя забывать о различных необходимых коммуникациях. Для их монтажа нужно оставлять необходимое число отверстий.
  8. Забирка должна оснащаться вентиляционным отверстием, которое в зимнее время закрывается.
  9. Забирка не должна скрепляться с опорами прочно. Небольшая «свобода» позволит сберечь конструкцию от возможных деформаций при возникновении смещений и осадок грунта.

Сделать забирку свайного фундамента своими руками — дело несложное, при этом дом будет обеспечен комфортом и теплом, а выполненная декоративная облицовка способна придать дому привлекательный вид, защитив строение от сырости, плесени и грибка. Все это способствует продлению срока службы строения.

Как надежнее защитить забирку

Забирка подвергается постоянному воздействию внешних сил

Поэтому, для обеспечения сохранности конструктивного элемента, важно соблюдать рекомендованные правила укрепления. Если вы строите забирку из дерева, то следует тщательно обработать каждый элемент специальными средствами, способствующими сохранению структуры при контакте с водой, а также атакам насекомых

Применение антисептиков является оптимальным способом сделать деревянную забирку прочной. Для бетона, камня, кирпича и прочих материалов забирки есть свои защитные средства, экономить на которых крайне не желательно.

Варианты оснований

Как сделать столбчатый фундамент? Для этого понадобится изготовить для него опоры, которые могут быть из следующих материалов:

  • монолитного железобетона;
  • глиняного беспустотного или клинкерного кирпича;
  • бутобетона, который заливается без армирования;
  • стеновых беспустотных блоков, изготовленных из плотного наполнителя;
  • деревянных столбов;
  • заводских фундаментных блоков.

Самым надежным и устойчивым считается основание, выполненное из бетона с применением монолитных колонн.

В зависимости от величины заглубления такой вид фундамента подразделяется на:

  • незаглубленный (находящийся только на поверхности земли при снятии плодородных почв);
  • заглубленный (расположенный ниже отметки, на которой происходит промерзание грунта);
  • мелкозаглубленный (40-70 сантиметров ниже уровня земли).

Исходя из способов возведения столбчатые фундаменты делятся на:

  • сборные;
  • монолитные.

Устройство забирки на свайном фундаменте каркасного дома

Если ваш каркасный дом поставлен на фундаменте из столбов или винтовых свай, то быстро обнаружится необходимость чем-то закрыть пространство между ними.

Представьте себе, что по ночам вы просыпаетесь от того, что соседские коты устроили прямо под полом потасовку с визгом и воплями. Приходится выскакивать из дома в одной пижаме и устраивать перемирие между животными при помощи швабры и громких изысканных выражений. Или есть у вас привычка закапывать по ночам под домом горшки с драгоценностями. Но зоркие соседи потихоньку их выкапывают, устраивая дыры в бюджете вашей семьи. Зимой под дом наметает снежные сугробы, там воет ветер. Да и тепла в доме такое открытое пространство не добавляет, как бы хорошо ни был утеплен пол.

Возможны еще варианты. Допустим, вырастили вы летом на своем огороде много картошки, ананасов и других чудес флоры. Хочется их сохранить, чтобы семья зимой не голодала. Не последнее дело – внешний вид дома. Сами вы можете мириться с перечисленными убытками и неудобствами, но ваши гости будут так громко смеяться, видя дом на ходулях, что это доведет вас до слез обиды. В итоге, придется не только сделать забирку под домом, но еще и утеплить, чтобы подпол также был теплым. Построить стенку цоколя не так уж сложно в техническом отношении, но потрудиться придется. Делается это примерно так.

По всему периметру дома делается отмостка. Для ее устройства грунт с наружной стороны свай или столбов выравнивается на ширину отмостки. При необходимости устраивается песчаная подсыпка, с небольшим уклоном наружу. Затем на эту, предварительно утрамбованную, полосу укладывается или тротуарная плитка на цементном растворе, или просто делается бетонная отливка во временной опалубке. На опоры и с внешней, и с внутренней стороны сваркой или дюбелями крепятся кронштейны, к которым крепятся деревянные бруски, обработанные антисептиком. К этим брускам пришивается сначала внутренняя стенка из досок или цементно-стружечных плит. Нижний край стенки не должен доходить до грунта примерно на 5см. В противном случае, зимнее вспучивание земли эту стенку покоробит или сломает.

Под стену забирки укладывается полоса гидроизоляционного материала, с наклоном наружу. На стенку крепится ветрозащитная пленка, а поверх нее – утеплительный материал, слоем в 15см. Лучше использовать базальтовые утеплительные плиты. Они не проседают со временем, не гниют, и достаточно пластичны, чтобы компенсировать сезонные колебания уровня грунта. Гидроизоляция под утеплителем не позволит ему впитывать влагу из почвы. Уклон слоя гидроизоляции наружу не позволит дождевой или талой воде просачиваться под забирку.

Утеплитель снаружи обтягивается ветрозащитным материалом, а затем нашивается на вертикальные опорные бруски внешняя стенка. Она может быть изготовлена также из любого подходящего материала. Например, эту стенку можно сделать с таким расчетом, чтобы к ней затем прикрепить отделочные материалы. Или она сразу будет сделана достаточно прочных отделочных материалов. Тут все зависит лишь от вашего эстетического вкуса и объема финансовых накоплений.

Важно также понимать, что внутреннее пространство между стенками забирки должно быть таким, чтобы слои утеплителя были слегка сжаты. Это не позволит утеплительным плитам ни сползать, ни изгибаться, образуя щели

Как выше наружной стенки, так и по ее нижнему краю крепятся, по всему периметру, отливы. Они не позволят дождевой воде проникать внутрь забирки и пропитывать утеплитель. Эти отливы могут быть сделаны или из кровельного оцинкованного металла, или приобретаться сразу в виде специальных пластиковых профилей. К тому же, или сама внешняя стенка, или отделка на ее поверхности, также не должны пропускать дождевую воду внутрь.

Таким образом, не нужно быть гением математики, чтобы правильно рассчитать все размеры забирки. Например, внутренний зазор между стенками легко сделать ровным и правильным как за счет размеров кронштейнов, так и за счет определенного сечения прикрепленных к ним опорных брусков. Как вы видите, устройство забирки весьма незамысловато. Соорудить такую конструкцию может любой человек. В принципе, для этого достаточно отличать бензопилу от топора. Остальное – дело наживное, ведь опыт приходит во время еды… или что-то в этом роде. Главное, что забирка позволит вам не только провести внешнюю отделку цоколя здания, достигнув небывалой красоты, но и уверенно хранить в подвале картошку вместе со сбережениями.

Где лучше использовать фундамент на столбах

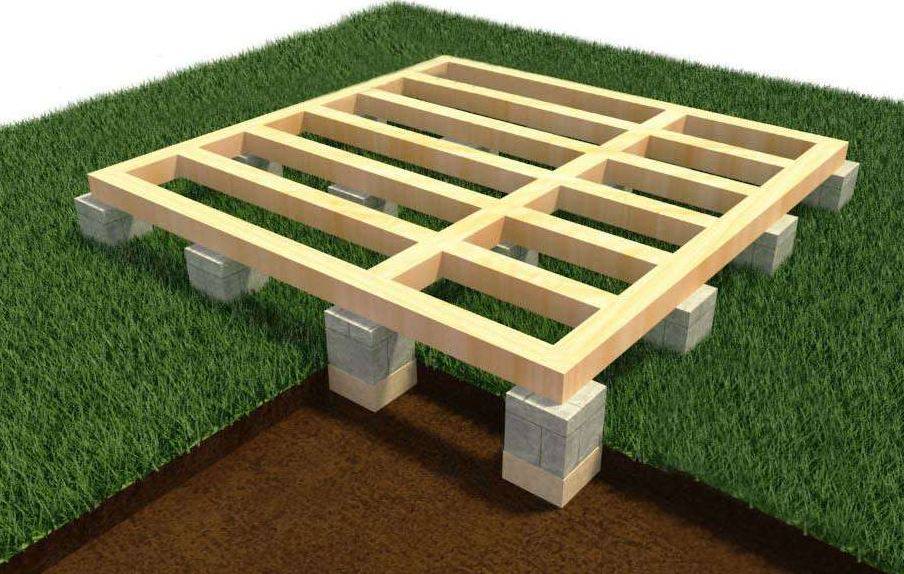

Самостоятельно построить столбчатый с ростверком поверх опор фундамент своими руками несложно. Приведенная пошаговая инструкция и описанные выше нюансы изготовления подобной опоры помогут справиться с задачей даже начинающему строителю. Все выполняется буквально за несколько дней. Правда придется подождать до месяца, пока застынет бетон в ростверке, но иначе никак.

Пример дома

Если строение в планах возводить легкое, то подобный фундамент для него по стоимости и срокам работ сделать будет выгодней всего. Проект можно подготовить даже самому. А вот расчеты для основания под массивным коттеджем лучше заказать у профессионала.

Пенопласт для утепления основания

С такой работой справится любой домашний мастер:

  • хорошо очистите поверхность, предназначенную для утепления;
  • заделайте все щели и устраните неровности;
  • начните работу снизу вверх;
  • нанесите на плиты пенопласта подходящий клей;
  • приклейте листы к основанию и зафиксируйте специальными пластмассовыми дюбелями;
  • следующий слой – армирующая сетка;
  • далее – шпаклевка;
  • последний слой – финишная шпаклевка.

Утепление экструдированным пенополистиролом

Этот материал часто используется для обустройства теплоизоляционного слоя. Пенополистирол предотвращает появление сырости и развитие грибков. Хорошо сохраняет тепло. Листы легко монтируются с использованием специального клеевого состава.

Монтаж производится без особых трудностей:

  • первый слой – гидроизоляция;
  • плиты пенополистирола начинайте крепить снизу, продвигаясь вверх;
  • если гидроизоляция выполнена из битумного рулонного материала, просто разогрейте битум до 55 градусов, приложите плиту и хорошо прижмите;
  • при других видах гидроизоляционной подложки утеплитель крепится специальной мастикой. Ее наносят на пенополистирол в виде полос;
  • плиты приложите к гидроизоляции и прижмите.

Теплоизоляция фундамента пенополиуретаном

Новое слово в строительной практике. Материал быстро завоевал популярность.

Долговечный, экологичный, прочный, пожаробезопасный полимер наносится из специальной задувочной машины. Всего 5см пенополиуретана – и ваш фундамент хорошо утеплен. Несомненное достоинство – высокая скорость работ.

Если получится арендовать задувочную машину – выполните работы самостоятельно:

  • очистите фундамент от пыли, мусора, частиц земли;
  • нанесите утеплитель прямо на основание. Пена заполнит все щели, неровности. Никаких пустот и воздушных карманов;
  • адгезия – отличная. Материал быстро схватывается;
  • итог – синтетическая плита высокой прочности.

Обратите внимание! Материал не впитывает влагу. Для надежности специалисты рекомендуют дополнительно поверх слоя утеплителя выполнить гидроизоляцию из водоотталкивающего материала: жидкой резины, полимочевины и других

Если ничего не получится с арендой машины для нанесения пенополиуретановой пены, придется вызвать специалистов строительной фирмы.

Ремонт фундамента деревянного дома. Об этом читайте в следующей нашей статье. А в этой статье говорится о том, какой нужен кирпич для фундамента.

Этапы возведения столбчатого фундамента

Подготовка участка – обязательный этап работ при выборе столбчатого фундамента. Обязательно не только очистить участок (устранить неровности, подсыпать грунтом ямы), но и устроить подсыпку, если присутствуют глинистые грунты. Следующий шаг подготовки участка – разметка: закрепить оси в соответствии с чертежами, контролируя диагонали и углы. Земляные работы можно выполнять как вручную (выкопать ямы), так и с помощью экскаватора. Главное условие – точное расположение ям по осям.

Если глубина столбов составляет до метра, то дополнительного крепления стенок не требуется, если больше – шурф необходимо копать с откосами и устраивать крепления с распорками из досок. Обязательно выполнять отверстия ям шире, чем планируемый размер столбов для возможности монтажа распорок и опалубки. Для защиты от проседания рекомендуется выполнять под столбами железобетонную подушку.

Следующие этапы работ:

  1. Устройство опалубки. Опалубка выполняется из досок (шириной 100-150 мм, длиной 40 мм), ДСП, влагостойкой фанеры или листов железа. Если принято решение устроить несъемную опалубку, то рекомендуется использовать трубы (асбестоцементные, железные) диаметром 100 мм и более.
  2. Армирование столбчатого фундамента выполняется стержнями (10-14 мм) в продольном направлении. Обязательно выполнять горизонтальные перемычки из проволоки (6 мм). Выход стержней для связи ростверка и каркаса столба должен быть на 150 мм над фундаментом.
  1. Заливка бетоном выполняется слоями по 200 мм. Готовую смесь после заливки обязательно утрамбовать при помощи ручного глубинного вибратора и выполнить гидроизоляцию: на влажных грунтах – двойной слой, на остальных – один слой рубероида.
  2. Монтаж ростверка. Сначала необходимо соединить перемычки обрезками арматуры, сварить монтажными петлями, устроить опалубку и сделать каркас из арматуры. Затем выполняется монолитный пояс (или монолитный, или с использование железобетонных балок). После заливки бетона обязательно сделать технологический перерыв до набора нормативной прочности, затем выполнить гидроизоляцию и засыпать яму грунтом.
  3. Устройство забирки рекомендуется выполнять из кирпича, оставив технологические отверстия для подвода коммуникаций и вентиляции. При кладке стены необходимо исключить связку со столбами во избежание появления трещин.

Популярным вариантом строительства столбчатого фундамента является использование бетонных блоков.

Основное преимущество блоков – простота монтажа: выполнить основание из щебня, насыпать песчаную подушку, установить блоки и связать цементным раствором. При выборе блоков обязательно учесть жесткие ограничения:

  • не использовать на горизонтально подвижном грунте;
  • не применять при строительстве массивных сооружений;
  • не допускается на слабонесущих грунтах (глинистые водонасыщенные, торф).

При выборе бетонных блоков рекомендуется фиксировать блоки жестким железобетонным ростверком, что удорожает строительство, и учесть мероприятия по обшивке цоколя – трудоемкий и сложный процесс строительства.

Если планируется установка столбчатого фундамента из труб, то необходимо устроить отверстия в грунте, основание утрамбовать, вставить трубы и обратно засыпать с внешней стороны. После этого заливают бетон на 1/3, трубу поднимают, затем заливают снова, оставляя 15 см сверху незаполненными. Бетон необходимо утрамбовать, установить армированный стержень по центру, оставить, пока смесь не схватится, погрузить в оставленную полость металлические анкеры для связки фундамента и стен, затем – окончательно забетонировать.

Железобетонный цоколь

На рисунке 4 приведен пример столбчатого фундамента с монолитной железобетонной забиркой, которая выполняется одновременно с фундаментами. К недостаткам такого цоколя можно отнести большой расход материалов и трудоемкость его возведения.

Для устройства монолитного цоколя используют высокопрочные цементы марки 300–400. Для армирования стенок и плит достаточно применить сетки с ячейками 150–250 мм из проволоки диаметром 5–6 мм, а для продольного армирования стоек – стержни диаметром 12 мм с хомутами диаметром 5 мм. Ориентировочно размер плитной части столбчатого фундамента равен трем размерам поперечного сечения стойки.

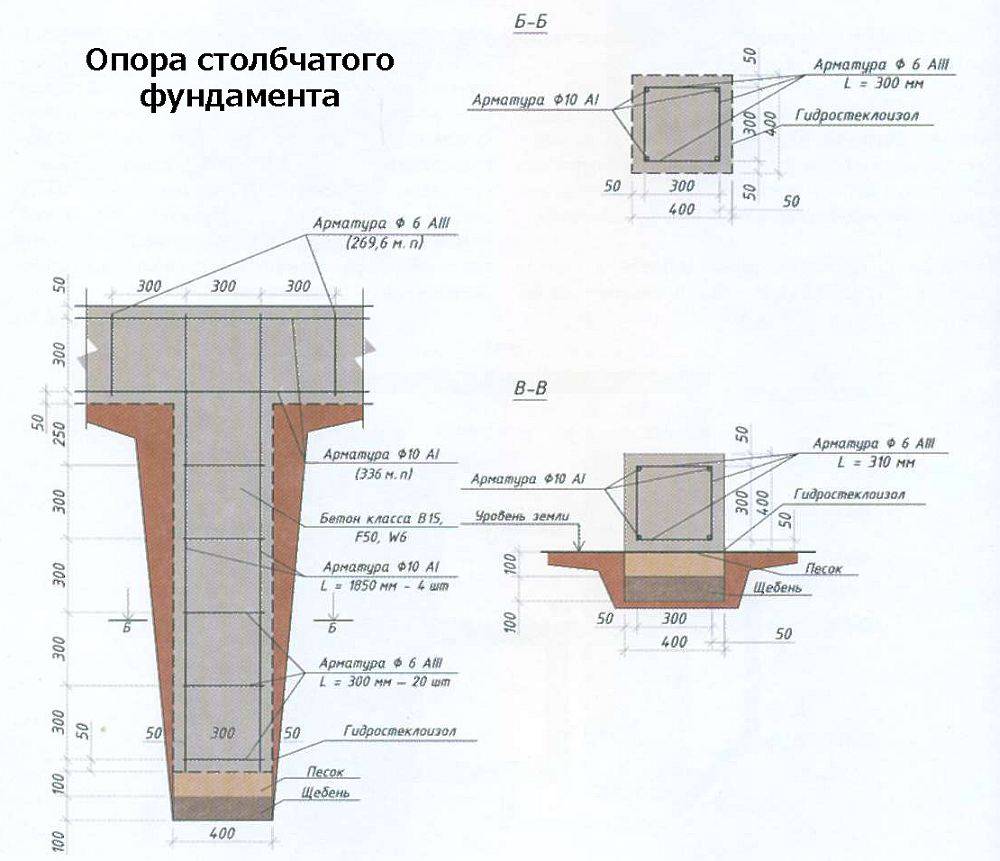

Устройство столбчатого фундамента

Как можно догадаться из названия, рассматриваемый вид фундамента состоит из столбов. Они образуют опорную сеть, проходящую в местах возведения несущих стен. На опору монтируется обвязка.

Опоры устанавливают в точках, где создается наибольшее давление. Это могут быть угловые зоны, места стыковки стен, длинные пролеты. Промежутки между опорными элементами, а также размер сечения этих элементов определяют путем вычисления.

Принимают во внимание материал столбов, а также тип конструкции и массу будущего каркасного дома. Чаще всего строители делают расстояние между опорами 150-200 см

В качестве материала выбирают столбы круглого (диаметр 20-25 см) и прямоугольного (25-40*25-40 см) сечения. Длина надземной части столбчатого фундамента должна составлять не менее 0,5 м. Подземная зависит от уровня глубины закапывания опоры.

Наружная часть опорных столбов должна располагаться в единой плоскости. Особенно это касается ситуаций, когда основание не дополняют ростверком. В таком случае обвязку крепят напрямую на опоры.

Верхние точки опор должны быть на одном уровне. Контроль выполняют при помощи уровнемера или лазерного нивелира. После монтажа столбов проводится контрольная проверка. Если какой-либо из элементов установлен неровно, то необходимо провести коррекцию.

Что такое забирка из досок для котлована

На водонасыщенных нестабильных грунтах шпунты устанавливаются сплошной стенкой. Профильные сваи при этом поворачиваются по отношению друг к другу на 180 градусов и соединяются замками. В плане конструкция напоминает синусоиду – в таком виде устойчивость стенки максимальна. Трубошпунты не разворачивают, но тоже устанавливают вплотную.

На плотном грунте, у которого устойчивости выше, а давление на стенку, соответственно ниже, шпунтовые сваи можно располагать не вплотную, а с интервалами. Промежутки перекрывают досками, стальными листами и др. Это и есть забирка для шпунта. Она позволяет сэкономить (понадобится меньше шпунтов). В дальнейшем забирка используется как опалубка при заливке фундамента.

Если грунт плотный, но водонасыщенный, этой меры недостаточно: забирка водопроницаема. В таком случае необходимы меры по водопонижению, то есть, дополнительные затраты. Что окажется экономичнее в вашем случае, покажет расчет.

Мы занимаемся не только погружением шпунтов, но и проектированием ограждений. При необходимости проводим испытания грунтов. Если вы обратитесь к нам, мы вместе с вами выберем вариант, подходящий в плане гидрогеологических условий и наиболее экономичный по стоимости.

Мы знаем всё о шпунтовом ограждение

Опыт работы — 10 лет. Более 270 законченных проектов. Ни одного отрицательного отзыва. По всем вопросам звоните: 8 800 707-72-09

Заливка опорно-столбчатого фундамента своими руками

Вообще процессы заложения любых фундаментов своими руками не так сложен, как кажется на первый взгляд, а устройство опорно-столбчатого — самый простой из них.Первый вопрос, возникающий в устройстве опорно-столбчатого фундамента своими руками – с чего начать?А начинать необходимо, как и при устройстве любой другой опоры для дома, с очистки участка и его разметки.

Этапы заложения опорно-столбчатого фундамента

Очистка участка и разметка поляПервым этапом заложения фундамента является уборка лишней травы и мусора с части участка, где будет построен будущий дом. Чистый участок позволит правильно произвести разметку дома, копку, да и вообще на очищенном участке гораздо приятнее работать.После того, как участок почищен, необходимо провести разметку периметра дома и внутренних стен. Процесс разметки будущего строения практически не зависит от типа фундамента под дом и производиться для всех домов одинаково.Разметка столбов под домКогда все стены размечены, необходимо обозначить места для будущих столбов. Как уже говорилось, расстояние между столбами зависит от длины стен, грунта, толщины столбов, типа постройки, и не должно превышать 2м, но, как правило, расстояние между столбами закладывают около 1,5 м.

Удаление грунта для заливки столбовПосле всех проведенных разметок пора приступить к бурению столбов, либо их копке. Если будете бурить, то это лучше всего делать с помощью спецтехники, так будет быстрее и удобнее, но это, как правило, стоит не дешево.Бурение можно производить и ручным бензобуром, но если у Вас его нет, и попросить не у кого, то необходимо посчитать, что для Вас будет выгоднее – купить бензобур с насадками, либо воспользоваться услугами спецтехники.

Для этого лучше всего использовать асбестовые трубы, они вставляются в скважины и будут служить несъемной опалубкой для будущего фундамента.Армирование опорно-столбчатого фундаментаАрмируются столбы арматурой диаметром 8 – 12 мм, в зависимости от их толщины, материала из которого построен дом и т.д. Армирование, так же, как и другие этапы устройства фундамента, не сложный процесс, который с легкостью можно произвести своими руками.Я думаю, стоит отметить, что армирование опорно-столбчатого фундамента лучше производить с помощью стальной арматуры, применение стеклопластиковой арматуры — я бы не рекомендовал.Арматура располагается вертикально по всей длине столбов, а для того, чтобы в последствие их связать ростверком, она выпускается на 15 – 20 см выше заливки бетона.Этап заливки бетона своими рукамиЗаливаются столбы, как правило, обычным бетоном марки не ниже М-200, а для этого необходимо соблюдать состав и пропорции бетона для фундамента. Так как бетона нам понадобится не так много, как для других типов фундамента, его можно приготовить своими руками с помощью бетономешалки.Покупка бетона выйдет немного дороже, а учитывая небольшой объем заливки, стоимость его доставки на участок станет немалой частью всех затрат на его покупку. Учитывая это, можно сделать вывод, что этап заливки бетона для опорно-столбчатого фундамента, не будет большой проблемой и его с легкостью можно будет освоить своими руками.
