Важнейший параметр при строительстве вальмовой крыши — высота: от чего зависит, как рассчитать?

Полезные рекомендации

Выбирая, к кому обратиться за помощью, помните, что вальмовая крыша – конструкция недешевая, поэтому не терпит ошибок и неточностей. Правильность проведенных вычислений должна быть гарантирована. Для новичков вычисления четырехскатных, вальмовых и шатровых крыш оказываются довольно сложными, поэтому их лучше доверить специалисту-проектировщику со стажем работы в данной сфере. Самостоятельно можно заниматься только вычислениями, касающимися односкатных конструкций для хозпостроек и гаражей, или простых двускатных, сооружаемых для покрытия небольшого дачного домика.

Расчеты параметров крыши

– это важнейший этап, касающийся сооружения кровли. Именно его результат и точность влияет на то, насколько надежным будет сооружение, как долго оно прослужит, будет ли иметь привлекательный и гармоничный внешний вид. Не нужно жалеть время и силы на то, чтобы перепроверить результаты и убедиться в их точности. Это гарантия того, что у вас будет самый прочный дом, рассчитанный на многолетнюю эксплуатацию и обеспечивающий комфорт, уют и тепло.

Точные и правильно вычисленные данные помогут избежать лишних затрат на покупку материалов, а это — разумная экономия при строительстве.

Расчет кровли, стропил и кровельного материала для монтажа крыши (профнастил, черепица, мягкая)

Как рассчитать угол наклона для двухскатной крыши: особенности и формулы расчета

Рассмотрим каждый пункт более подробно .

Ветровые нагрузки

Россия — огромная страна, и климатические условия в различных её регионах сильно отличаются.

Ветер, дождь и снег — это факторы, которые оказывают решающее значение при выборе угла наклона. Посмотрите на карту ветров по всем регионам России. Найдите свой город и определите, в какую зону он попадает.

Если вы живете в регионе где круглый год дуют сильные ветра, то крыша с большим углом наклона — не ваш вариант. У крыш со скатами более 45° очень высокая парусность (парусность — свойство предмета воспринимать кинетическую энергию ветра).

При сильном штормовом ветре такую крышу может запросто оторвать от стропильной системы .

Интересный факт! Увеличение угла уклона крыши с 30° до 60° увеличивает ветровую нагрузку в пять раз.

В районах с сильной ветровой нагрузкой рекомендуется делать скаты с уклоном 30°- 42°. Почему не меньше? Ведь так мы значительно уменьшим ветровую нагрузку. Да потому, что для плоских крыш сильный ветер тоже нежелателен.

В такой конструкции ветер стремится приподнять крышу. задувая в зазоры между стропилами и кровельным материалом.

Снеговые нагрузки

На наши крыши каждую зиму падает огромное количество снега. В отдельных регионах России снеговая нагрузка может достигать просто фантастических цифр — до 500 кг на квадратный метр кровли.

Сколько килограмм снега ляжет на квадратный метр вашей крыши, вы можете найти в СНиП .

Если вы живете в местах, где обильные снегопады длятся всю зиму, то стоит обратить внимание на крыши с углом наклона 45°. Факт! Крыши с углом наклона 45° являются самоочищающимися

Снег и вода на такой крыше не задерживаются вообще

Факт! Крыши с углом наклона 45° являются самоочищающимися. Снег и вода на такой крыше не задерживаются вообще.

В том случае, если снегопады сопровождаются сильными ветрами, можете уменьшить угол до 35°- 40° (сильный ветер будет сдувать часть снега).

Не следует делать скат с углом наклона больше 45°. Да, чем больше угол, тем меньше снеговая нагрузка, но в этом случае увеличивается площадь кровли, а с ней растет и вес крыши. Вес всей этой конструкции несут на себе стены. а лишняя нагрузка им и вовсе ни к чему.

Крыша Шале с углом наклона кровли 45°. Дома с такими крышами строят в горах, где обильные снегопады и частые температурные перепады не редкость.

Особенностью крыш шале являются большие выносы свесов и козырьков. Козырьки и выносы шале накрывают террасы, которые окружают дом.

В странах, где дожди — редкость, а снег выпадает раз в сто лет, постройка двухскатных крыш с большим углом наклона — неоправданная трата денег. Пример — страны Ближнего Востока, где этот параметр редко превышает 20 C .

Организация подкрышного пространства

Если географическое положение вам позволяет сэкономить на материалах и сделать плоскую крышу (односкатную) (2° — 7°) или пологую (3°-10°), то учтите, что свободного пространства между коньком и потолочным перекрытием хватит только на небольшое техническое помещение или чердак.

Двухскатная же крыша, с углом наклона 30° — 45°. дает возможность обустроить мансарду или даже жилые комнаты.

От величины угла будет зависеть полезная площадь вашей мансарды. Чем больше угол, тем больше у вас пространство для маневра.

Вид кровельного материала

Рассмотрим самые популярные виды кровельных материалов и рекомендуемый под их укладку угол наклона крыши:

1. Шифер — не менее 22°. Если сделать его меньше, вода будет попадать в зазоры;
2. Металлочерепица — не менее 14°. Со слишком пологого ската ветер может сорвать листы;
3. Профнастил — не менее 12°. Материал прилегает к стропильной системе плотнее, чем металлочерепица, поэтому угол можно уменьшить;
4. Битумная черепица — до 15°. Если сделать угол больше, то черепица, приклеенная на мастику, может в жаркие дни отставать от кровли и сползать вниз. Мне этот довод кажется надуманным, ведь такую черепицу еще крепят к обрешетке кровельными гвоздями;
5. Рулонные кровельные материалы. изготовленные на основе того же битума. Угол их укладки может варьироваться от 3° до 25° — все зависит от количества слоев. Чем больше слоев, тем на более пологую крышу их можно класть.

Подробную информацию о таком кровельном материале, как ондулин. читайте в следующей нашей статье.

Расчёт с помощью онлайн-калькулятора

Используя для расчёта калькулятор вальмовой крыши, необходимо понимать, что полученный результат имеет приблизительное значение. Поэтому его лучше увеличить на 10%. Хотя надо отметить, что программы на разных порталах друг от друга отличаются. В некоторых конечный результат может оказаться довольно точным с минимальными погрешностями.

Итак, калькулятор расчёта, что в него входит, и что в результате он выдаёт.

В принципе, в программу надо заложить вводные данные, а именно: тип кровельного материала, параметры здания и самого крова. Что касается размеров дома, то здесь учитывается его длина и ширина. Эти значения есть в проекте. Что касается крыши, то чаще всего в программу калькулятора вносят параметры свесов (карнизов). А точнее, длину их выступа (расстояние от стены до края кровельного материала). При этом вносятся длины как фасадных свесов, так и боковых, ведь кровля четырёхскатная. Не всегда оба параметра имеют одинаковую величину.

Чтобы расчёт был более точным, можно в программу внести дополнительно угол наклона крыши, шаг установки стропильных ног. Обязательно выбирается регион строительства. На основании этого калькулятор произведёт расчёт природных нагрузок

Обратите внимание, что ветровая нагрузка определяется не только регионом расположения дома, но и некоторыми дополнительными факторами. Основных два:

• тип местности застройки: открытая, закрытая или внутри города;
• высота кровли.

Что должен выдать онлайн-калькулятор как конечный результат:

1. Точный угол наклона в соответствии с нагрузками на кровлю и типом кровельного материала.
2. Длину конькового прогона.
3. Общую площадь крыши, что даст возможность подсчитать точное количество кровельного материала.
4. Приблизительный вес кровельного покрытия.
5. Какое количество гидроизоляционной плёнки требуется для покрытия скатов кровли.
6. Обозначит нагрузки на стропильную систему.
7. Длину всех видов стропил: центральных, угловых и вальмовых по отдельности.

Здесь же будут обозначены параметры обрешётки. А именно: тип (разряженная или сплошная), шаг установки, количество из расчёта стандартной длины, объём (пиломатериал продаётся в м³), вес пиломатериала.

Основные правила строительства вальмовой конструкции кровли

Строительство вальмовой четырехскатной крыши обязательно должно сопровождаться расчетом и разметкой. Рассчитать вальмовую четырехскатную крышу – это оптимальный способ значительно увеличить экономический эффект при планировании бюджета строительства. Чтобы узнать площадь и длину стропил вальмовой кровли необходимо выполнить следующие операции:

• разметить осевую линию по верхней части карниза с торцов дома (определить место расположения конькового бруса);
• после этого требуется рассчитать половину толщины конька и разметить положение самого первого конструктивного элемента стропильной системы;
• следующим этапом будет использование измерительной рейки, один конец которой укладывают на заранее размеченную линию, а другой на линию боковой стены; с помощью этой несложной операции определяют место установки промежуточного стропила;
• для расчета длины стропильного свеса также применяют измерительную рейку; один её конец устанавливают на внешнюю стену, а другой – на край образовавшегося свеса; следующий по счету элемент системы определяется перемещением рейки по боковой стене и разметкой на ней мест для установки стропил;
• повторяем вышеуказанные действия для остальных трех стен, после чего будут известны места установки всех стропил и конькового бруса.

Приступая к строительству вальмовой четырехскатной крыши, надо запастись терпением. Работу начинают с разметки, учитывающей все основные правила строительства кровли. Использование измерительной рейки значительно облегчает работу, снижает погрешность измерений и увеличивает продуктивность процесса.

Для облегчения проведения расчетов вальмовой кровли, используют специальную таблицу коэффициентов, которая учитывает соотношения уклона крыши дома, длину угловых и промежуточных стропил.

Используя данные таблицы можно быстро выполнить расчет длины стропил и заложить эти цифры в бюджет строительства. Расчет геометрических параметров и площади вальмовой крыши дома выполняется в квадратных метрах. Для повышения точности расчета используют калькулятор, позволяющий более точно и быстро выполнить все математические операции. Зная площадь крыши, производят расчет кровельного покрытия для увеличения эффективности использования денежных средств и оптимизации расходов.

Конёк и определение рациональных углов наклона скатов

Для расчётов разных форм кровли используется такая величина как размер конька. Под этим названием понимается верхнее, горизонтально расположенное ребро конструкции, которое образовалось при пересечении двух скатов кровли (наклонных плоскостей).

Конёк есть на всех видах крыш, кроме шатровых и купольных.

Если конструкция простая двухскатная, то он один, если же сложная – то коньков образуется от двух и более. На коньковые прогоны при возведении кровли опираются стропильные ноги, а исходя из того, какой кровельный материал выбран для окончательного покрытия, выбирается и основа конька.

Знать, как рассчитать высоту крыши правильно, нужно и для сооружения надежной и прочной конструкции, а также для того, чтобы спрогнозировать предварительные затраты на строительство, и запланировать бюджет. В вычислениях рационального угла наклона учитывают материал, из которого решено выложить кровлю: одни кровельные покрытия могут быть уложены под углом до 90 градусов, а другие – только от 15 до 60 градусов.

Подбирая, с каким наклоном плоскостей выбрать крышу для своего дома, необходимо принимать в учет функциональность, общий внешний вид полученного в итоге сооружения (ведь вы захотите получить эстетичное строение) и климатические условия. Как показывает практика, для европейских стран идеальным решением можно назвать угол в 35-40 градусов.

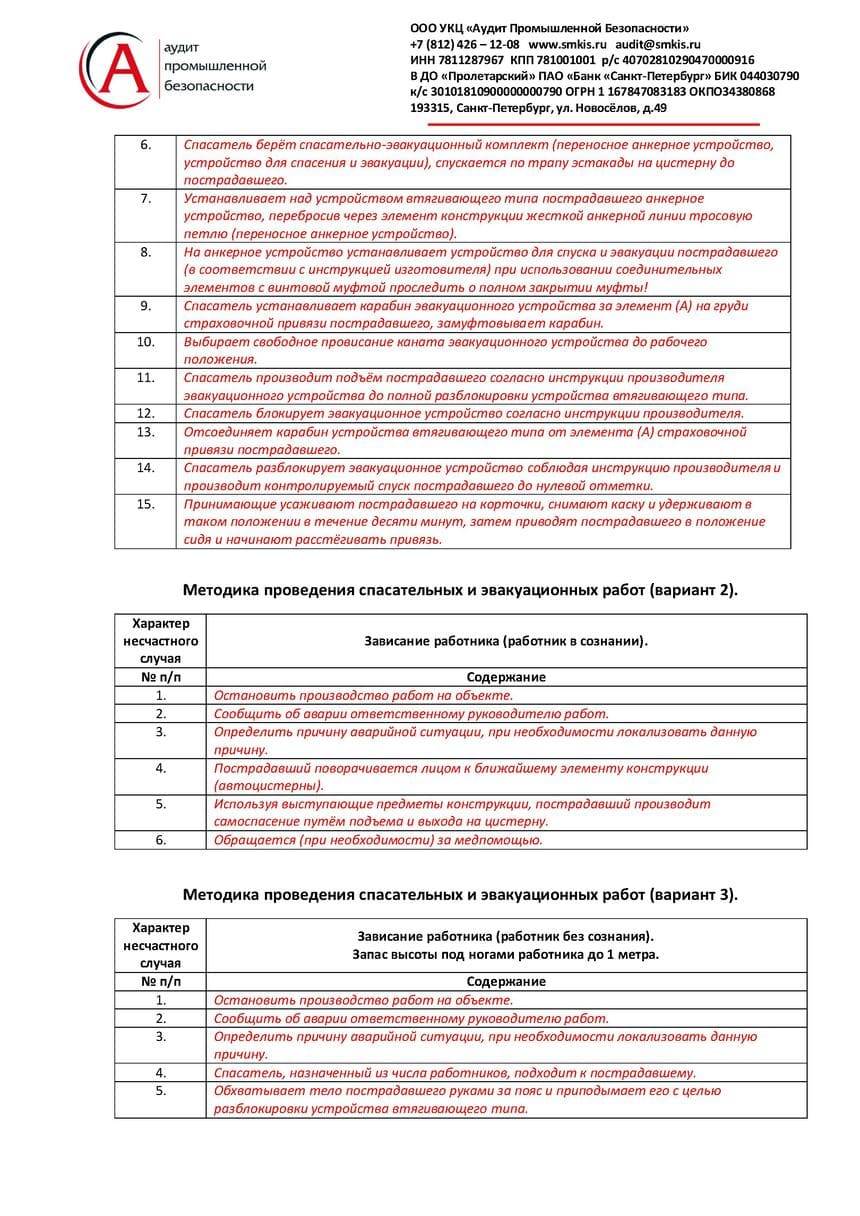

Образец заполнения плана

На первом листе следует указать полную информацию, которую нужно сообщить ответственному руководителю работ и экстренным службам.

В плане следует указать перечень оборудования, необходимый для проведения спасательно-эвакуационных мероприятий:

Методика проведения спасательных работ должна учитывать все возможные варианты. Как минимум нужно продумать 2 варианта:

1. работник в сознании
2. работник без сознания

В методике проведения спасательных и эвакуационных работ укажите:

• места крепления дополнительных анкерных точек для присоединения спасательно-эвакуационной системы
• места хранения спасательно-эвакуационного комплекта СИЗ.

Графическая схема поможет спасательной бригаде вспомнить технологию спасения. Нужно учитывать, что работник осуществляющий спасения также находится в стрессовой ситуации.

Образец заполнения	Скачать
Бланк Плана мероприятий	Скачать

Распространённые виды кровли

Наиболее известны такие типы крыши, как:

• односкатная — опирается на две стены, находящиеся на разных уровнях высоты, и сооружается специально для объектов хозяйственного назначения и небольших строений;
• двускатная — состоит из двух соединённых под углом скатов, площадь которых может быть неодинаковой;
• шатровая — собирается из четырёх скатов в форме равнобедренного треугольника, в результате чего имеет сходство с пирамидой и идеально подходит для квадратных домов;
• вальмовая — создаётся из двух трапециевидных и двух треугольных скатов;
• мансардная — используется для создания комнаты на чердаке и образуется за счёт изменения формы крыши, например, с помощью ломаных линий;
• многощипцовая — сооружается на зданиях, построенных в виде многоугольника.

Как составить план мероприятий по эвакуации и спасению

Провести мероприятия по спасению работника с высоты за 10 минут возможно только при следующих условиях:

В состав резервной системы обеспечения безопасности при работах на высоте могут быть включены:

• устройства подъёма или спуска (лебёдки, блоки, подъёмники)
• полиспасты
• канаты
• карабины
• носилки
• шины
• средства иммобилизации
• медицинская аптечка.

Состав системы определяется для каждого конкретного места проведения работ.

Единого стандарта по написанию ПСЭР нет, поэтому многие специалисты порой не знают, что именно нужно указать в документе. Чтобы упростить себе работу, воспользуйтесь примером заполненного плана эвакуации и спасения при работе на высоте.

Выполнение расчета и чертежа стропильной системы

Большинство специалистов рекомендуют перед выполнением работ по устройству вальмовой крыши обязательную разработку необходимой проектной документации. Это достаточно простая процедура для грамотного и квалифицированного проектировщика, особенно в том случае, когда проектирование выполняется при помощи различных специализированных программных комплексов.

Пример подробного расчета стропильной системы с использованием специальной программы приведен на видео:

Однако, достаточно часто, прежде всего, в целях экономии, часть расчетов или чертежей заказчики выполняются самостоятельно. Такой подход нельзя считать целесообразным, тем не менее, он продолжает применяться. В этом случае следует соблюдать несколько основных правил расчета элементов стропильной системы вальмовой крыши.

Основные правила, учитываемые при проектировании

При проектировании и последующем выполнении работ следует учитывать некоторые особенности вальмовой крыши:

• промежуточные стропила всегда имеют более крутой наклон, если сравнивать их с угловыми элементами;
• при выполнении чертежей конструкций стропильной системы следует учитывать, что конек и стропила изготавливаются из материала одинакового сечения;
• центральные стропила вальмов упираются как в коньковый брус, так и в обвязку;
• угловые, более короткие, стропила вальмов упираются только в угловые стропила.

Несмотря на кажущуюся простоту основных правил устройства вальмовой крыши, ее проектирование и составление чертежей – крайне сложный и трудозатратный процесс, который целесообразнее и правильнее доверить профессионалам.

Разметка расположения главных элементов – конькового бруса и стропил

Этот важный этап проектирования практически всегда можно выполнить самостоятельно. Для этого следует произвести ряд последовательных и несложных операций:

• определить и отметить центральную ось здания с обоих торцов на верхней части карниза. Таким будет будущее местоположение конька;
• обычной измерительной (иногда ее называют мерной) линейкой (один ее конец находится на линии конька, другой – на боковой стене) необходимо разметить места расположения обычных стропил;
• следующие этап – разметка длины свеса, когда измерительная линейка располагается одним концом за пределами стены;
• все описанные операции необходимо выполнить для всех стен строящегося здания.

После завершения определения мест конька и стропил, становятся более понятны очертания будущей вальмовой крыши.

Для того чтобы выполнить окончательный расчет, а затем и чертеж будущей конструкции, необходимо рассчитать основные параметры стропил, которые зависят от планируемого угла наклона кровли. Коэффициенты соотношений указанных величин приводятся в таблице.

Правила вычисления угла наклона

Важнейшим параметром, влияющим на всю конструкцию вальмовой крыши, в том числе и на стропильную систему, является уже упоминавшийся угол наклона крыши. На его величину оказывает влияние множество факторов, основными из которых являются:

• особенности района строительства, которые выражаются в уровне осадков и величине снеговой и ветровой нагрузки;
• тип и назначение чердачного помещения. Различные варианты – холодный чердак или мансарда – оказывают различную нагрузку на стропильную систему;
• материал покрытия кровли и т. д.

Учитывая множество факторов, выполнение расчета вручную практически нереально, либо требует серьезных профессиональных навыков и знаний. Однако существует достаточно большое количество вспомогательных программ, которые нетрудно найти в интернете на специализированных сайтах. Поставив имеющиеся данные в соответствующие окна программы, можно получить требуемую величину угла, которая может колебаться в пределах от 5 до 60 градусов.

После получения угла и других основных параметров, для составления чертежа достаточно перенести все имеющиеся данные на бумагу. Следует отметить, что все вышесказанное относилось к наиболее простому типу вальмовой крыши. В случае появления дополнительных элементов, например, эркера или подобных ему украшений здания, расчеты и проектирование усложняется.

Использование вспомогательной программы при выполнении чертежа вальмовой кровли показано на следующем видео:

https://youtube.com/watch?v=wqluVOEP9Lw

Расчет покрытия кровли

Чтобы определить, какое количество материала нужно закупить, требуются данные о площади скатов, габаритах листов и припусках, оставляемых под перекрытия (к примеру, 8 см с одной стороны и 15 с другой). Так можно выяснить реальные полезные размеры одной единицы. Разделив на ее площадь значение таковой всей кровли, получают число листов. Иногда в систему вводят и контробрешетку (для нее используют брусья со стороной сечения 5 см) и мауэрлат (здесь размер будет 0,15 метра). Утепляющий слой должен быть не тоньше 0,1 м, иначе возникнет точка росы, что укорачивает продолжительность эксплуатации конструкции. Гидроизоляционные листы должны иметь нахлест 0,1 м.

Подробнее об угле уклона

При небольшом уклоне расходуется значительном меньше материалов. Таким образом, конструкция получается экономичной. В то же время существенно снижает ее вес и восприимчивость к ветровым нагрузкам.

По рисунку можно подобрать кровельное покрытие для определенного уклона

Другим минусом крыш с малым уклоном можно считать невозможность устройства дополнительного помещения под ней. Если же конструкция будет достаточно крутой, то во внутреннем пространстве можно сделать мансарду, увеличив тем самым жилую площадь строения.

Экономьте время: отборные статьи каждую неделю по почте

Варианты внутренних четырехскатных конструкций

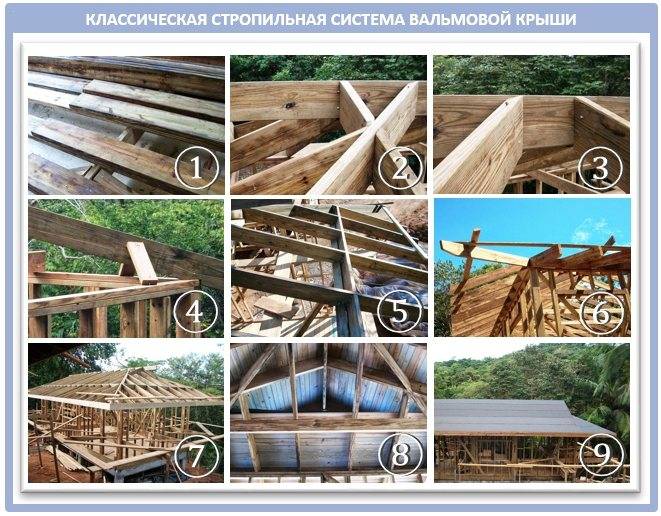

Давайте внимательно рассмотрим, каких типов бывает вальмовая конструкция стропил и чем существенно они отличаются друг от друга. Классическая вальмовая крыша выглядит таким образом:

Так собирают вальмовые скаты из накосных стропил:

Накосные стропила разрешено обрезать на одну высоту, и тогда вся конструкция получается намного прочнее:

Устройство датской полувальмовой крыши выглядит уже так:

И, наконец, самые сложные в исполнении вальмовые крыши также нуждаются в точном расчете:

Кстати, когда речь идет о небольшой беседке, здесь вы можете рискнуть и воплотить в жизнь даже такой необычный проект с красивыми стропилами:

Какие распространены типы современных кровельных конструкций

Сегодня чаще всего возводятся такие конструкции:

• односкатная (её предпочтительнее использовать для хозяйственных построек);
• двускатная (самая популярная для жилых домов);
• четырехскатная. Тоже отличный выбор для жилых сооружений. Здесь предусмотрены многообразные варианты: эффектные шатровые (характерная черта которых – одинаковый размер и форма всех скатов) или сложные вальмовые (их особенностью является участие двух треугольных вальм и двух скатов с изломом (формы трапеции));
• мансардная (состоит из двух скатов, но обязательно с изломом). Данный излом позволяет увеличить площадь мансарды.

Расчёт паро- и гидроизоляции

Необходимое количество материала для изоляции крыши от пара и влаги определяют, зная площадь кровельного ската.

При расчёте количества гидроизоляционной плёнки не следует забывать о том, что 15% материала уходит на создание нахлёстов

Представим, что перед нами стоит задача закрыть пароизоляционной и водонепроницаемой плёнками крышу с двумя одинаковыми скатами длиной 5 м и шириной 4 м. В этом случае вычислительные действия будут следующими:

1. S_c = 5 · 4 ·2 = 40 м² (площадь двух скатов кровли).
2. S = S_c · 1,15 = 40 · 1,15 = 46 м² (необходимое количество каждого изоляционного материала с учётом нахлёста, который должен составлять 15% от площади кровли).

Без расчёта площади, высоты, нагрузок и других параметров кровли уверенность в надёжности сооружения не придёт ни к одному хозяину дома. Все размеры будущей крыши надо знать заранее, чтобы не допустить никаких накладок.
