Как установить односкатную крышу на газосиликатные и другие блоки и не допустить ошибок?

Крыша дома из газобетона своими руками

Для начала необходимо определиться, какую именно крышу вы будете строить. Существует несколько разновидностей крыш, и мы расскажем о них ниже:

Скатная крыша

Здесь градус уклона разнится от 10 до 60 градусов. При варианте покрытия мягкой черепицей, уклон составляет от 12 градусов. Такой наклон станет хорошей защитой от негативного воздействия влаги — протеканий.

Если используется профлист, либо металлочерепица, то скаты допустимо делать под меньшим углом.

Обратите внимание! Крышу дома из газобетонных блоков необходимо строить из лёгких материалов: это касается и каракаса. Идеальным вариантом каркаса станет деревянная стропильная система

Причина: прочность и легкость. Для плоского варианта крыши также используют деревянные балки

Идеальным вариантом каркаса станет деревянная стропильная система. Причина: прочность и легкость. Для плоского варианта крыши также используют деревянные балки.

Почему нужно обратить особое внимание на крепление крыши к пеноблочному строению

Пористая структура пенобетона

Все дело в пористой структуре материала, ее видно в приближении на фото выше. Он легко выдерживает нагрузку, распределенную по большой площади. Если же ее приложить точечно, то поверхность продавиться.

Тонкие стенки между порами легко разрушить. С кирпичом или плотным бетоном такого не происходит. По этой же причине и крепеж расшатывается в пеноблоке. Гвоздь в него легко вбить, но он не будет прочно сидеть, расшатать и вытащить его можно даже голыми руками.

Поэтому и нужно уделить особое внимание к креплению кровли в пеноблочных зданиях. Если процедуру неправильно выполнить, то стены могут разрушиться

Трещина в стене одно из последствий неправильного крепления кровли

Крыша для сарая из газобетона

Самый простой конструктив крыши – это вариант с одним скатом, который обычно и монтируют на сараях. Обеспечить его уклон можно за счёт самой кладки, в этом случае задняя стена делается выше, чем передняя. Как вариант, на задней стене устанавливают деревянные стойки.

Для сарая размером 3*5,5 м площадь крыши при угле наклона в 18 градусов составит порядка 23 м2. Минимальное сечение стропил – 40х150 мм в количестве 11 штук с шагом 60 см. Их длина составит 416 см. Обрешётка, к примеру, под шифер, набивается перпендикулярно стропилам. Её выполняют из доски 25х150 мм, набивая через каждые 350 мм.

Устройство крыши с использованием мембран

Мембраны для кровли можно разделить на такие категории:

  • ТЭПК;
  • ТПО;
  • ПВХ.

ТЭПК являют собой резину для кровли. Материал имеет хорошую эластичность и повышенное относительное удлинение, которое может достигать 60%. Материал имеет толщину 1,5-3 мм.


Устройство мембранной кровли.

Мембрану можно наклеить на поверхность так же, как и битумно-полимерное покрытие. Отличие лишь в том, что в данном случае нужно будет использовать резиновый клей. Его следует наносить сплошным слоем или точечным покрытием полотен. После этого мембрану нужно будет раскатать роликом из каучука.

Данная мембрана может закрепляться и балластным методом, если полотно приклеить к поверхности нет возможности. Фиксацию можно осуществить путем выкладки плитки или гравия сверху материала.

ПВХ изделия состоят из поливинилхлорида и укрепляющего слоя, который производится из стеклосетки. Подобные мембраны достаточно редко возгораются. Рифленое основание способно обеспечить защиту от лучей ультрафиолета. Толщина материала может быть от 1,3 до 2 мм.

Полотна мембраны можно склеить между собой при помощи горячего воздуха. Для этого следует использовать специальные сварочные устройства для кровли или строительный фен. Следует учитывать тот факт, что сделать качественные швы при плохой погоде достаточно сложно.

На несущую поверхность ПВХ мембраны можно зафиксировать путем механического крепления или с помощью использования балластного способа кровли.

ТПО мембрана производится из термопластичных полиолефинов. В ней нет пластификаторов, в связи с чем материал имеет длительный период службы. Подобные мембраны в большинстве случаев используются в балластном варианте кровли.

Пошаговая инструкция по строительству

В ходе строительства пошагово проводятся следующие виды работ:

  1. Поверх армопояса настилается рулонная гидроизоляция и примеряется мауэрлат. Отверстия под крепежи сверлятся в брусе после 2-3 разовой разметки и проверки, на все штыри и анкера мауэрлат должен сесть одновременно. После закрутки шайб и проверки уровня излишки штырей аккуратно обрезаются болгаркой.
  2. Выполняется разметка мест крепления ног к мауэрлату.
  3. Наверх поднимаются подготовленные внизу стропила и доп. опоры, фиксируемые с помощью оцинкованных уголков и гвоздей.
  4. После проверки ровности и надежности крепления стропил приступают к изоляции кровли, а именно – монтажу пароизоляционной пленки, укладке утеплителя в межстропильное пространство и настилу гидроизоляционных мембран с обязательным зазором от 2 см.
  5. Поверх гидроизоляции набивается обрешетка и контробрешетка.
  6. Наверх поднимаются и крепятся кровельные материалы.
  7. Выполняется обшивка свеса (в случае утепленной кровли – перфорированная), монтаж торцевых планок и дополнительных элементов.

Работы усложняются при наличии дополнительных вертикальных опор или сборке стропильной системы из треугольных ферм.

Последние проще собрать и выверить внизу, а затем поднимать в готовом виде. Это же касается длинных наращиваемых стропил из 2-3 элементов.

Обустройство фундамента

Вид основания подбирают с учетом особенностей почвы. На песчаном или болотистом грунте рекомендуется обустраивать плитный фундамент. Столбчатый – допустим на почве с большим содержанием гравия. Универсальный вариант – ленточный, он используется чаще всего.

Ленточное основание необходимо углубить ниже точки промерзания почвы. В разных климатических зонах она может достигать от 30 до 100 см. Под цементный фундамент нужно обустроить подушку из утрамбованного песка слоем 10 см, и засыпать его таким же количеством щебня.

При установке опалубки важно учесть, что основание должно возвышаться над уровнем земли примерно на 40 см. Для того, чтобы фундамент был крепким нужно соорудить армирующий каркас из металлических прутьев и установить его внутрь опалубки

Заливать траншею бетоном рекомендуется за один раз, в сухую, теплую погоду. Для достижения составом марочной прочности может потребоваться от нескольких дней до 2-3 недель, в зависимости от температуры воздуха и влажности.

Характеристики газобетона и пенобетона

Благодаря своим свойствам ячеистые блоки являются по-настоящему уникальным материалом. Выполненный с его использованием дом, безусловно, будет высокого качества и подойдет для постоянного проживания. При правильной проектировки и строительстве здания, газобетон, пенобетон или пеносиликат способен сохранять свои свойства на протяжении многих десятилетий. Дома из ячеистого бетона характеризуются не только длительным сроком службы, но и такими показателями, как высокая прочность, звукоизоляция, теплоизоляция, а также морозостойкость. Свойства бетона выставляют материал на достаточно высокий уровень, это при том, что его стоимость довольно невысокая.

К достоинствам газобетона (пенобетона) следует также отнести.

·

Особая структура препятствует развитию грибка и возникновению плесени.

·

Эстетичность, приятный внешний вид и возможность реализации различных архитектурных решений и сложных форм.

·

Пористая структура обеспечивает высокий уровень теплоизоляции и морозостойкости.

·

Как и кирпич , газобетон является пожаробезопасным материалом, который способен выдерживать воздействие высоких температур на протяжении четырех часов.

К недостаткам пеноблоков и газобетона следует отнести неспособность выдерживать тяжелые железобетонные перекрытия. Для того, чтобы увеличить прочность, необходимо обустраивать дополнительный бетонный пояс или выполнять перекрытия из древесины.

Возведение крыши в доме из газобетона (пенобетона)

После укладки фундамента и строительства стен, переходят к следующему этапу – монтажу крыши. Перекрытие выполняется путем укладки толстых бревен или брусьев на предварительно установленный армированный пояс. При этом соединение осуществляется с помощью прутьев арматуры, которые вбивают в балку и стену. Заполняют промежутки между балками кирпичом или блоками.

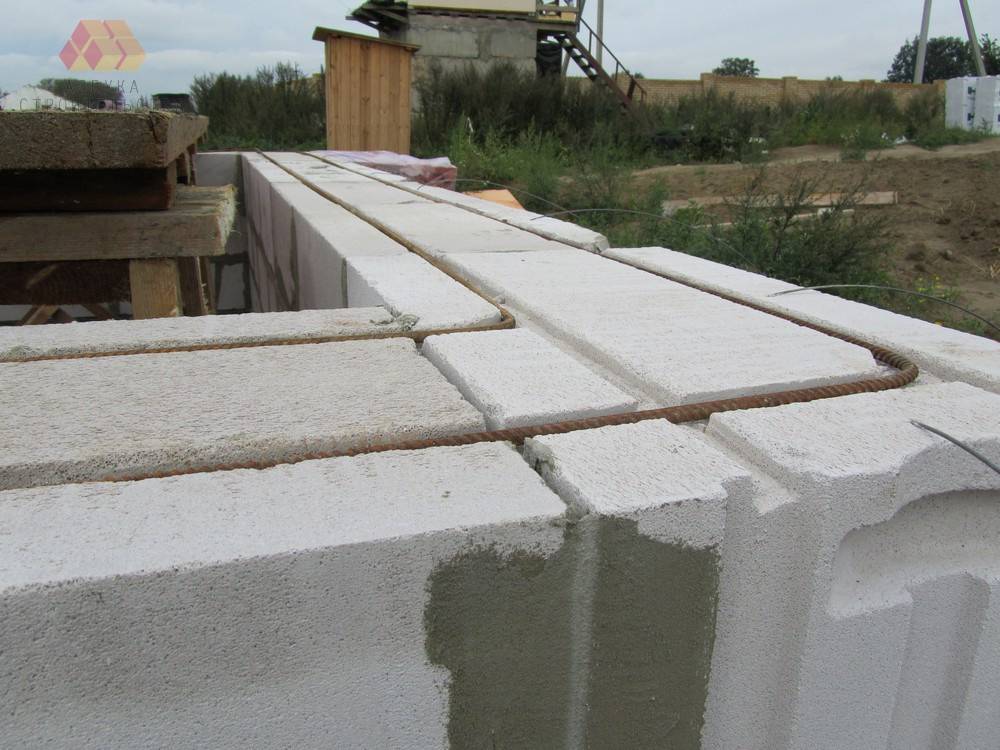

Армирование обязательно должно проводиться в опорных зонах, проемов окон и дверей, на уровнях перекрытий. Углы конструкций укрепляют закругленными штырями арматуры , которую затем приваривают к остальным пруткам. При монтаже арматуры необходимо следить за тем, чтобы промежуток от места ее расположения до края кладки блоков был не менее пяти сантиметров. Над проемами окон и дверей устанавливают перемычки из железобетона. Обязательному армированию подвергаются.

·

Ряд блоков, расположенный под оконным проемом. В этом случае армируют всю ширину и по метру в каждую сторону от окна.

·

Из-за сильного ветрового давления, которое испытывают стены большой площади, армироваться должны длинные стены.

·

Области, в которых перемычки опираются на блоки. Армируют сами зоны и площади, расположенные в метре с каждой стороны перемычки.

После завершения укладки брусьев переходят к монтажу обрешетки. Прибивать доски следует так, чтобы промежутки между ними не образовывались и, получался сплошной настил. Снизу к доскам прибивают балки, а их верх застилается строительной бумагой, после чего укладывается слой теплоизоляционного материала. Для выравнивания поверхности и прижатия теплоизоляционного слоя его накрывают картоном.

Как устроить плоскую крышу дома из газобетона?

В большинстве случаев плоские кровли устраиваются совмещенными, чердачное помещение в них не предусматривается. В качестве материала для основания можно использовать ОСП, фанерные листы, плоский шифер или плиты из фиброцемента. Листы следует укладывать на каркас из дерева по несущим планкам. Утеплительный материал прокладывается между стойками.


Схема плоской крыши для дома из газобетона.

В качестве материала для гидроизоляции можно использовать полимерные материалы или мембраны на основе битума.

Плоские крыши дома из газобетона можно выполнить из мастики, которая образует цельную пленку из нескольких слоев. Покрытие надо будет укрепить материалом с основанием, которое не подвергается гниению. Перед тем как наносить мастику, понадобится подготовить поверхность.

Для этого надо будет устранить весь мусор и пыль. После этого состав наносится на поверхность. Недостаток данного способа гидроизоляции заключается в том, что покрытие получится неравномерным. Устройство гидроизоляции подобного типа не отличается простотой, так как выдержать одинаковую толщину по всей поверхности достаточно сложно.

Ряд фронтона над окном

Ряд над окном представляет из себя обычную перемычку. Сперва нужно установить деревянную опалубку и подпорку, чтобы не было прогиба по центру. Далее берете U-блоки, укладываете их на подпорку. Перемычка должна опираться на блоки по 20 см с каждй стороный.

Далее монтируете каркас из 4-х прутков арматуры и устанавливаете в U-блоки. Каркас нужно приподнять на пару сантиметров и зафиксировать камешками, чтобы у арматуры был защитный слой бетона снизу. Также не забывайте про защитный слой бетона по бокам.

Бетон готовьте маркой M250-M300. Состав: 1 часть цемента (500 марка), 2 части песка, 3 части щебня (5-25), воды 75% от объема цемента. Заливаете перемычку, тщательно вибрируете, и ждете четыре дня, пока бетон схватится. Далее продолжаете кладку фронтона по шнурке.

Изготовление армопояса для газобетона

Чем отличается газобетон от пенобетона

Сравнение кирпича и газобетона

Гидроизоляция фундамента под газоблоки

Какой материал использовать для кровли?

При строительстве скатных крыш, предлагаем обратить внимание на мягкую черепицу, металлочерепицу и профнастил. Что касается плоской крыши, то выбирайте рулонные стройматериалы или мембраны

А вот шифер не рекомендуем использовать в доме из газобетона (это касается и натуральной черепицы), ведь у этого материала большой вес, поэтому придётся строить массивную систему поддержки, а газобетонные блоки не предназначены для большой нагрузки.

Важная информация: будьте внимательны, строя дом из газобетонных блоков самостоятельно. Крыша (её каркас, перекрытия) не должна всем весом давить на газоблоки! Она должна опираться на армирующий железобетонный пояс. Он располагается на 20 см вверх на всех несущих стенах дома.

Шаблон для разметки стропил

Изготавливается из куска фанеры с прямыми заводскими углами и двух ровных деревянных реек длиной 20–30 см.

Шаблон повторяет заданный уклон крыши. Например, для крыши с наклоном скатов 6 к 12 на фанере размечается прямоугольный треугольник с катетами 6 и 12 см. Однако для разметки досок, шириной 20 и более сантиметров, такого размера шаблона будет недостаточно, поэтому нужно увеличить его стороны в два или три раза. Умножение высоты и основания на коэффициент 3 даст треугольник с катетами 18 (6×3) и 36 (12×3) см пригодный для разметки широких досок.

Если уклон скатов задан углом наклона или высотой конька, то шаблон изготавливается уменьшением размеров стропильного треугольника полученных по расчетам калькулятора, делением на заданный коэффициент, например, уменьшением размера треугольника в 10, 15 или 20 раз. Калькулятор вычисляет размеры шаблона с основанием равным 300 мм. Можно использовать для разметки этот шаблон, а можно изготовить шаблон со своими размерами кратными размерам стропильного треугольника.

После выпиливания шаблона из листа фанеры прикрепите к его гипотенузе с двух сторон ровные дощечки для зацепа к размечаемой доске. Дощечки крепите с отступом от углов, чтобы они не мешали при использовании шаблона как направляющей для циркульной пилы при распиливании доски.

Устройство односкатной крыши: расчет количества материалов

Определить сколько именно нужно тех или иных материалов для монтажа кровельной конструкции может быть достаточно сложно. Поэтому данный вопрос можно доверить опытным специалистам или же как минимум воспользоваться одним из специальных строительных калькуляторов. Последние в большом количестве можно найти в интернете на специализированных ресурсах, так что с этим проблем быть не должно.

Если речь идет о брусе, его количество и сечение зависят от параметров ската. Длина стропил односкатной крыши определяет высоту и длину бруса, а расстояние между стропильными ногами должно быть в пределах 0,6-1 м. Чем тоньше брус, тем ближе друг к другу нужно устанавливать стропила.

Особенности конструкции

Несущие стены жилых и хозяйственных построек возводятся из блоков с шириной от 30 см и маркой прочностью не ниже D400.

В целях экономии кладка чаще всего выполняется однорядной, что в свою очередь приводит к необходимости утепления фасада и кровли в домах постоянного проживания, армировании нагружаемых участков (цоколь, перекрытия, проемы, зона крепления мауэрлата).

Односкатная крыша в блочных домах закладывается двумя способами:

  • С поднятием одной несущей стены и с опорой стропил на 2 бруса мауэрлата, закрепленные на нижней и верхней стене. К преимуществам такого исполнения относят внешнюю привлекательность коробки (все стены и фронтоны выложены из блоков) и простоту ее отделки. Но при большой площади ската или ведении строительства в сейсмически опасных районах конструкция не считается надежной.
  • С заложением дополнительных вертикальных опор и креплением объемного стропильного каркаса и мауэрлата к непрерывному разгрузочному армопоясу по периметру всех несущих стен. При выборе этого варианта конструкция стропильной системы усложняется, но выигрывает в устойчивости к подвижкам основания.

Оптимального варианта нет, решение принимается исходя из материала, ожидаемых нагрузок и вкусовых предпочтений владельца.

  1. При первом способе целесообразно сделать односкатную крышу утепленной, с открытым пространством внутри и наклонным потолком (что актуально при наличии в проекте мансардного этажа).

  2. При втором — владельцы чаще всего выбирают между холодным чердаком с утепленным облегченным перекрытием и теплой крышей как со скрытыми, так и открытыми стропильными конструкциями (в частности – треугольными фермами).

Вне зависимости от выбранного способа при проектировании кровли учитывается потребность в:

  • Заложении разгрузочного пояса под мауэрлатом с целью улучшения качества его крепежа и снижения нагрузки от веса стропил.
  • Снижении весовой нагрузки на блочные стены и стропила, а именно – использовании легких видов кровельных материалов и снижении или исключении снеговой нагрузки. Распорные воздействия односкатная крыша практически не оказывает, но вес снега при большой площади ската может стать проблемой.
  • Закрытии и защите верхнего края стен от осадков. В домах со стенами из блоков рекомендуемая длина карнизного свеса составляет 30-40 см (что не всегда возможно при высоких ветровых нагрузках).

Снижение веса и экономия за счет пиломатериалов не допускаются, при строительстве крыши используются качественные и прошедшие соответствующую подготовку брус или доски с сечением не ниже нормативного.

Монтаж

Разберемся с последовательностью выполнения работ.

Если есть армопояс

Монолитный пояс представлен лентой из железобетонного материала, расположенной по верхнему периметру стен. Его можно устраивать по блокам и другим штучным материалам.

Основное предназначение – связать кладку и распределять нагрузку равномерно на все имеющиеся стены. Устроенный по ячеистому бетону, он создает дополнительную защищенность поверхности от продавливаний.

Монолитное армирование можно выполнить в опалубочной конструкции, но чаще всего укладывают с двух сторон стены блочные ряды, чтобы создать лоток. Внутрь устанавливается арматура, которая потом заливается бетонной смесью.

Заливка пояса несколько усложняет общую конструкцию объекта, но придает ему надежность и делает более прочным. Стоимость работ увеличивается, но незначительно, потому что стального материала и бетонного раствора много не требуется.

Мауэрлат на пеноблок можно не устраивать, стропила к армопоясу закрепятся и без него. Но будет лучше, если этот элемент присутствует, так как в древесину крепежный элемент вставляется проще.

Как же закрепить мауэрлат к пеноблоку? Монтаж элемента выполняется двумя вариантами:

  1. В момент заливки бетонной смеси закладываются анкера. Для них в мауэрлате высверливают отверстия, чтобы притянуть к бетону гайками. Способ надежный, но подразумевает точную разметку центров отверстий.
  2. Засверливают под шпильки мауэрлат уже после того, как уложат его на бетон. Сверло должно пройти через древесину и бетон. Шпильки дополнительно фиксируются клеевым составом, либо придется применять анкера распорного типа.

Теперь в стропильных ногах необходимо выбрать угол, которым они упрутся в мауэрлат, в качестве дополнения по краям можно выставить уголки. Некоторые мастера в мауэрлате выбирают паз, чтобы создать более надежное крепление и исключить вероятность того, что они сместятся вдоль стены при разрушении уголка.

Желающие могут связать мауэрлат и стропильную ногу проволокой, что тоже разрешено.

На стропила стальными пластинами укрепляют опорный брусок, которым он упрется в мауэрлатный брус. Дополнительно вдоль всей поверхности укрепляется металлический угольник, для которого выбирают в стропилах поперечные пазы. Можно такой упор закрепить не металлической пластинкой, а еще двумя брусками, которые создадут дополнительный упор.

На торцевом участке каждой стропильной ноги можно устроить выемку в виде буквы «V», которой она упрется в мауэрлат. Но в таком случае стропилина дальше стены не выйдет.

Следует помнить, что пенобетон легко впитывает воду. По этой причине рекомендуется делать приличные кровельные свесы, под которые подразумевается выпуск стропильных ног.

В качестве дополнения можно использовать хомуты, изготовленные из проволоки, металлической ленты и иного материала. Ими охватывается стропило, притягивается к низу. Хомут фиксируется дюбелями на внутреннюю поверхность стены. Такая мера хороша, когда необходимо создать дополнительный запас прочности соединения кровли и стены.

Без армопояса

Как крепить крышу к пеноблоку в этом случае?

Здесь необходимо отметить, что данный способ легче – кровельные детали укладываются на поверхность стен. Такой вариант хорош для хозяйственных построек, возводимых собственными силами.

Выполняя устройство кровли, следует особое внимание уделить мауэрлату. Без него крепление стропил к пеноблочным стенам не рекомендуется

Элемент равномерно разделит нагрузочные усилия на стены, ширина его должна равняться размеру стены.

Фиксируется мауэрлат к блочной кладке нагелями или шпильками. Лучше всего сажать их на растворную массу либо вклеивать. Диаметр элементов крепежа должен быть не менее трех сантиметров, чтобы не возникало расшатывание.

Когда стойки либо верхние торцы наклонных стропильных ног опирают на перегородку из пеноблочного материала, то сверху необходимо уложить прогон, распределяющий нагрузку по всей имеющейся площади.

Если висячие стропила не будут иметь затяжек, то они «разъедутся» в разные стороны, и единственным препятствием этому будет только стенка. Если она из пеноблока, то от нагрузки крепежные шпильки начнут расшатываться. Поэтому затяжки считаются обязательными, и лучше не приподнятого типа.

Эта же причина не позволяет устанавливать мансардный тип крыши, боковые стропильные ноги которой передают нагрузку горизонтально. Но такие ограничения возможно обойти, если устроить дополнительные крепления стропил, выведенные за габариты стен к балкам перекрытий, выполняющих роль затяжек.

Общие требования к крышам газобетонных построек

Начнем с того, что крыша дома из газобетона может быть :

  • Плоской. Ее уклон находится в пределах 2-4° в зависимости от используемого покрытия и количества его слоев.
  • Скатной. Уклон скатной крыши в доме из газоблоков может быть в пределах 10-60° и тоже зависит от выбранного кровельного покрытия. Если используется мягкая черепица, то уклон не может быть меньше 12° для защиты от протекания. Профилированный лист и металлочерепицу можно укладывать на скаты с меньшим уклоном.

Важно! Крышу газобетонного дома лучше делать из легких материалов. Причем эти требования предъявляются не только к каркасу, но и к кровельному покрытию. Лучшим каркасом для крыши дома из пенобетона и газоблоков будет деревянная стропильная система

Она достаточно легкая и прочная. Что касается плоских крыш, то их каркас тоже можно сделать из деревянных балок. Для устройства кровли лучше взять легкие кровельные материалы:

Лучшим каркасом для крыши дома из пенобетона и газоблоков будет деревянная стропильная система. Она достаточно легкая и прочная. Что касается плоских крыш, то их каркас тоже можно сделать из деревянных балок. Для устройства кровли лучше взять легкие кровельные материалы:

  • металлочерепицу;
  • профнастил;
  • мягкую черепицу;
  • для плоских крыш подойдут рулонные материалы и мембраны.

От использования шифера и натуральной черепицы для кровли газобетонного дома лучше отказаться. Эти материалы сами по себе достаточно тяжелые, поэтому требуют устройства массивной и тяжеловесной стропильной системы.

Внимание! При строительстве дома из газобетона своими руками стоит помнить, что все перекрытия и несущий каркас крыши должны опираться не на газо- и пеноблоки, а на монолитный армирующий пояс, который изготавливается по всем несущим стенам на высоту 20 см из монолитного железобетона

Заключение

Создание крыши из газобетона – это ответственный процесс, который требует соблюдения определённой технологической карты. В качестве основного материала применяется ячеистый бетон, который отличается высокой пористостью, и, как следствие, теплотехническими, а также звукоизоляционными свойствами.

Рекомендуется рассматривать газобетон в качестве материала крыши исключительно для плоских ограждающих конструкций, а также учитывать требования к данным материалам. При организации таких кровель, необходимо провести расчёт прочности и удельного сопротивления теплопередаче, чтобы обеспечить безопасную и комфортную эксплуатацию внутренних помещений здания.
