Как построить винтовую лестницу – устройство спиральной конструкции между этажами дома

Работы по изготовлению

Изготовление компонентов винтовой лестницы является довольно сложным этапом, который требует терпения и внимательности. Понадобятся навыки работы со столярным инструментом и станками.

Проем

Если лестница планировалась с самого начала, тогда, скорее всего, под нее уже предусмотрен проем. Но бывают случаи, когда идея о мансарде приходит в ходе строительства или после реконструкции крыши. Именно в этот момент потребуется правильный расчет и изготовление проема для винтовой конструкции. В зависимости от выбранной конструкции лестницы, проем для нее принимает соответствующую форму: прямоугольную, квадратную, овальную или круглую. Основным правилом, которое впоследствии поможет при монтаже лестницы, является соблюдение зазора до элементов лестницы в 10 см. Делается это также для запаса, если будут перила, чтобы руки не касались стены.

Чтобы лестница расположилась именно там, где нужно, необходимо четко совестить нижнюю центральную точку с верхней. Для этих целей можно использовать специальный лазерный отвес. Он позволит точно перенести метку винтовой конструкции с пола на потолок, после чего можно просверлить сквозное отверстие, обозначив желаемую окружность. Есть другой вариант совмещения точек винтовой конструкции. Для этого с верхнего этажа сверлится отверстие и опускается отвес на веревке, по кончику которого можно будет определить центр требуемой окружности.

Ступеньки

Наилучшим материалом для изготовления ступеней будут твердые породы древесины. Они обладают достаточной жесткостью, чтобы долгое время выдерживать оказываемую нагрузку весом тела человека. Чаще всего используется дуб или бук. Останавливать свой выбор стоит на обработанной доске. Это сэкономит время, а также позволит лучше видеть структуру. Заготовки для лестницы должны быть хорошо просушены. Если этого не будет сделано, тогда уже после монтажа может появиться деформация, которая нанесен урон винтовой конструкции. Оптимальной толщиной для ступеньки при высоте пролета больше 2 метров считается 6 см. Бывает сложно найти доску, которая бы подходила наилучшим образом. Поэтому можно изготовить клееные элементы.

Для этого доска нарезается ровными частями на небольшие полоски и приклеивается под прессом. Чтобы все ступени получились одинаковыми правильным решением будет подготовить образчик. Его можно сделать из картона или куска тонкой фанеры. Размеры для образчика необходимо брать в согласии с расчетами, которые проводились для винтовой лестницы. При переносе линий с образца стоит быть внимательным особенно при выполнении закруглений, а также отверстия, которое, в которое будет вставляться центральная стойка, если оно будет. На иллюстрации выше видно, каким образом лучше размещать шаблон на заготовки

Особое внимание стоит уделить последней ступеньке лестницы. Той, которая будет выходить на второй этаж

Ее габариты должны быть немного больше, чем остальные элементы винтовой конструкции. Для нее можно использовать все то же лекало, но после нанесения линий, необходимо немного увеличить ее габариты.

Обратите внимание! После того как ступеньки вырезаны, они подвергаются дальнейшей обработке. Для этого элементы винтовой лестницы могут быть пропущены через фуговальный станок, а также пройдены фрезером

Отличным решением будет сверление отверстий длинным сверлом через несколько элементов, которые будут жестко закреплены между собой струбциной.

Балясины

В случае когда винтовая лестница располагается в некотором отдалении от стен, могут быть изготовлены балясины, которые будут выполнять декоративную функцию, а также защитную для тех, кто пользуется винтовой лестницей. Для них также подготавливается клееный брус. Чаще всего используются заготовки для винтовой лестницы с размером 50×50 мм. Они зажимаются в токарный станок по дереву и на них по чертежу наносится узор. При использовании фиксации только за счет средней стойки винтовой лестницы ступеньки могут проворачиваться. Чтобы этого не происходило, балясины закрепляются ближе к краю ступени, при этом они опускаются таким образом, чтобы зафиксировать сразу две ступеньки.

Обратите внимание! Крепление балясин к винтовой лестнице может быть самым разнообразным. Они могут быть надеты на подготовленные шпильки или вклеены в отверстие, которое предусматривается с краю

Перила

Перила являются довольно сложным элементом для винтовой конструкции. Они должны быть изготовлены таким образом, чтобы точно повторять спираль лестницы. Изготовить перила в домашних условиях будет довольно проблематично, если нет необходимого инструмента и требуемых навыков. Чаще всего такие элементы для винтовых конструкций заказываются у мастеров своего дела.

Как рассчитать винтовую лестницу из металла или дерева на практике: самый простой способ для тех, кто не любит считать

Расчет винтовой металлической лестницы или конструкции из дерева при первом знакомстве может повергнуть в легкий шок. У многих из нас со школьных времен прошло не одно десятилетие, и знание геометрии явно ухудшилось. Как же можно просчитать свои размеры винтовой лестницы, подходящие под конкретный интерьер? Воспользуемся методом подбора. Это ненаучно и долго, зато работает.

Чтобы последующий чертеж винтовой металлической лестницы не «уехал», необходимо точно измерить основные габариты проектируемой конструкции. В нашем случае это будет длина (высота) лестницы, т.е. расстояние от пола первого этажа до уровня пола второго этажа, как уже писали выше. Еще два размера винтовой лестницы мы принимаем за постоянную величину – высоту ступеньки (ее можно менять от 15 до 20 см) и ее длину (не менее 80 см).

Перед началом расчетов будет полезно нарисовать схему винтовой лестницы на второй этаж хотя бы в приближенном варианте. Также нужно «зафиксировать» положение нижней или верхней площадки. Это зависит от данных, от которых вы отталкиваетесь. У кого-то, например, уже вырублен проем в перекрытии второго этажа – тогда «фиксируем» положение верхней площадки, поскольку изменить его мы не сможем. Если же вы отталкиваетесь от свободной площади на первом этаже, то с большей вероятностью при составлении схемы винтовой лестницы своими руками «зафиксируете» положение нижней площадки, т.е. входа.

Винтовая лестница на 360 градусов – один из наиболее популярных вариантов конструкции. Но при расчете положение площадки можно изменить так, как вам нужно, исходя из конкретных габаритов проема

Теперь нам понадобится программа для расчета размеров винтовой лестницы или онлайн-калькулятор.

В программе для расчета мы забиваем те значения, которые у нас есть, т.е. высоту лестницы, ширину и высоту ступеней. Также понадобится указать число оборотов – оно определяется расположением проема для винтовой лестницы на второй этаж по отношению ко «входу». Если вход и выход находятся друг над другом, то это один оборот – для расчета размеров винтовой лестницы задавайте в программе 360 градусов.

Пример онлайн расчета винтовой лестницы сразу с построением чертежа

Поскольку мы «зафиксировали» расположение только одной площадки, схема винтовой лестницы может меняться. Если при одном обороте на 360 у нас не получаются оптимальные габариты ступеней, то нужно изменить число оборотов. Вы можете менять его с любым шагом, но для начала попробуйте значения кратные четверти оборота. Под такие размеры винтовой лестницы легче найти готовый чертеж, чтобы не отрисовывать его своими руками.

Суть этого метода расчета заключается в том, что вы меняете число оборотов (изменяя таким образом расположение винтовой лестницы на схеме дома) до тех пор, пока не получите оптимальное с точки зрения высоты количество ступеней. Как только значения «легли» в оптимальный диапазон и конфигурация лестницы вас устроила, можно задать построение чертежа или создание схемы.

Нормы для проектирования

Разрабатывая проект лестницы, важно сделать так, чтобы она была удобной и безопасной. Есть вполне конкретные цифры и рекомендации, которые касаются параметров ступеней и общего угла подъема:

  • Угол наклона должен находиться в пределах 30-50°. Оптимальный наклон — 45°, при меньшем угле ходить удобно, но требуется много места, при большем слишком крутой подъем вызывает затруднения.
    Желательно чтобы угол наклона лестницы вписывался в данный сектор. В таблице приведены стандартные размеры проступи и подступенка для каждого угла наклона
  • Количество ступеней нечетное.
  • Ширина ступени (проступи) находится в пределах 22-30 см. Самые удобные ступеньки имеют ширину порядка 25 см — на них становишься всей ступней. При более узких пятка висит, и основная нагрузка приходится на носок.
  • Высота подступенка (расстояние от одной ступени до другой) 15-20 см. При слишком маленькой высоте приходится часто переставлять ноги, что некомфортно, при большой сложно задирать ноги (особенно пожилым людям).
  • Высота перил 90-120 см.
  • Минимальная ширина лестницы — 80 см.

Количество ступеней определяется путем элементарного деления высоты планируемой лестницы на выбранную высоту подступенка. Например, высота помещения 285 см. Решено сделать угол подъема в 40°. По таблице видим, что высота подступенка 19 см. Делим 285 см / 19 см = 15 ступеней. Если количество получается четным, соответственно чуть корректируем размер, чтобы получить нечетное число.

Если одна из ступеней получается меньше на несколько сантиметров, эту высоту «отбирают» у первой ступеньки. Все остальные, включая последнюю, должны быть одинаковыми.

При выборе размеров ступеней комфортность можно проверить. Если удвоенную высоту подступенка сложить с выбранной шириной ступени, результат должен быть от 60 мс до 64 см. Второй вариант проверки — сумма длин проступи и подступенка оптимально равна 45 см, но допустимы отклонения на 2 см в обе стороны.

Как проверить комфортность и безопасность лестницы

Все эти параметры должны закладываться при проектировании дома. Если же дом уже построен, приходится исходить из того, что есть и подгонять размеры к существующим габаритам.

Винтовая лестница

Как уже говорили, винтовая лестница в частном доме занимает меньше всего места. Но у нее есть серьезный недостаток: по ней неудобно ходить, а поднять на второй этаж что-либо громоздкое практически невозможно. Так что они не очень популярны, хотя смотрятся неплохо и нормально вписываются в любой интерьер.

Особенности расчета

При проектировании винтовой лестницы надо принимать во внимание, что в некоторых положениях, над головой находятся другие ступени. Поэтому сделать маленькие подступенки не получится

Следующая особенность — ступени все имеют неодинаковую ширину — с одной уже, с другой — шире. Узкой частью они крепятся к центральной опоре (столбу), широкой — к стенам или балясинам. Норматив по ширине проступи измеряют в средней части, а широкая не должна быть больше 40 см.

Ширина пролета — от 50 см до 100 см. На всю конструкцию идет удвоенное расстояние — необходим квадрат со стороной от 100 см до 200 см.

Конструкция на сборной колонне

Этот тип винтовой лестницы сделать проще всего: ставится труба, на которую надеваются деревянные элементы — ступени, промежуточные цилиндры и т.д..

Устройство винтовой лестницы на центральном столбе

Если смотреть подробнее, то кроме металлической трубы (в данном случае диаметром 40 мм), ступеней и балясин (есть в любой конструкции) имеются точеные деревянные цилиндры (сегменты), которые задают расстояние от одной ступени до другой.

Элементы винтовой деревянной лестницы

С другой стороны расстояние между ступенями Выдерживается при помощи запилов на балясинах. В эти пазы крепят ступени (на клей + крепеж).

То же устройство, но в металле

Монтаж лестницы на второй этаж своими руками начитается с установки столба. В полу первого этажа и потолке второго делают отверстие, равное диаметру столба. Вставляем трубу в отверстие, надеваем увеличенную шайбу, закручиваем гайку. Далее сборка проста: на стержень насаживаются соответствующие элементы, параллельно с установкой ступени ставится и закрепляется балясина. Размеры ступеней для данной спиральной лестницы с заданными параметрами есть в чертеже.

Чертеж элементов винтовой лестницы с размерами

Ступени вырезаются из клееной доски или мебельного щита. Можно использовать массив, но мебельного качества, то есть без каких-либо дефектов и высушенный, с влажностью не более 8-12%. Хотя более надежной считается клеенная древесина: ее точно не поведет и она не растрескается при усушке.

Пример сборки подобной конструкции смотрите в видео. В нем столб сборный, но можно использовать и цельный, правда собирать ступени будет неудобно — каждый раз придется подниматься на лестницу.

Конструкция винтовой лестницы из металла представлена в следующем видео-фрагменте. Для тех, кто дружит со сваркой этот вариант будет проще.

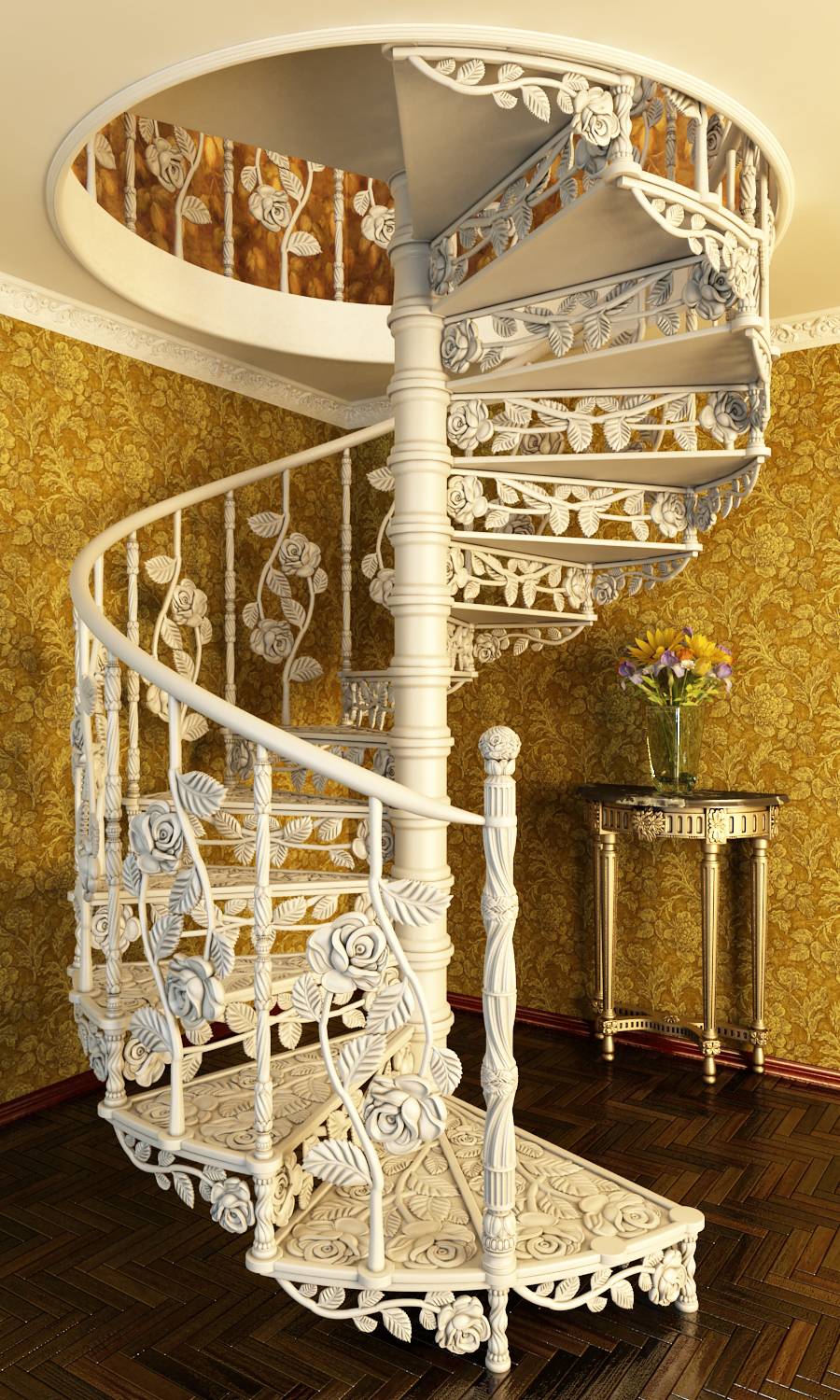

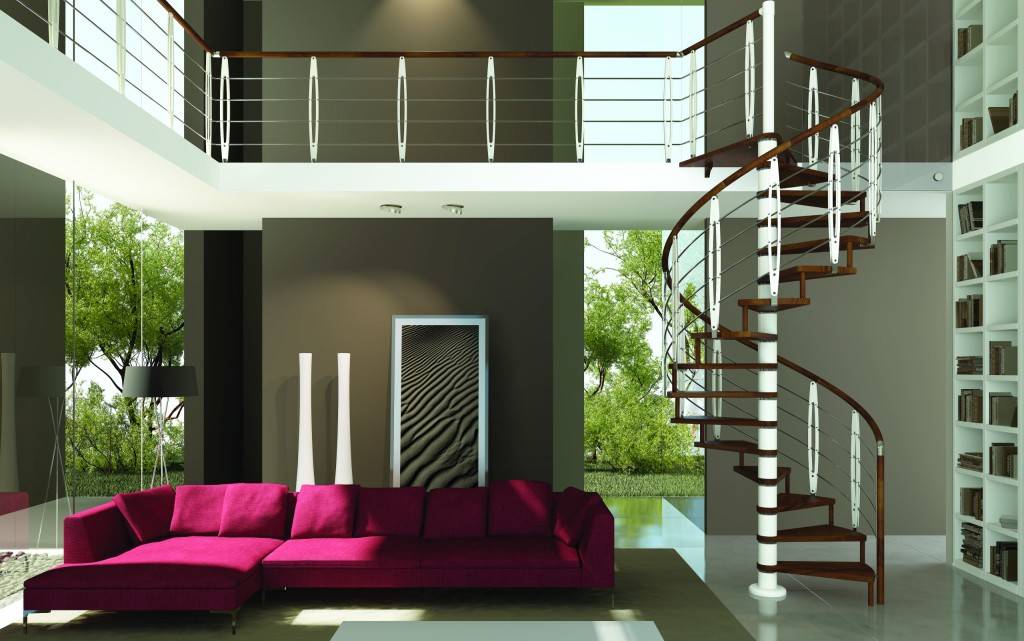

Винтовая лестница на второй этаж: фото интересных вариантов

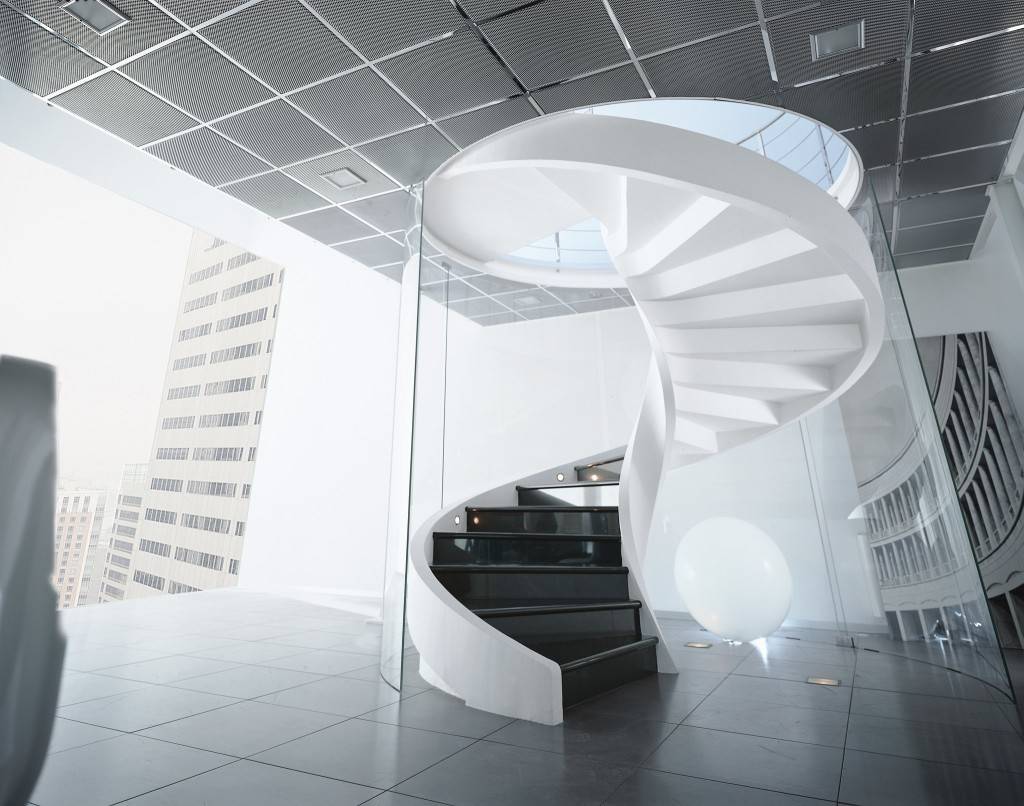

Винтовые лестницы могут иметь футуристический вид.Такие модели хорошо вписываются в стили минимализм, хай-тек и другие современные направления в оформлении помещенийС перилами и без перил — выбор ваш

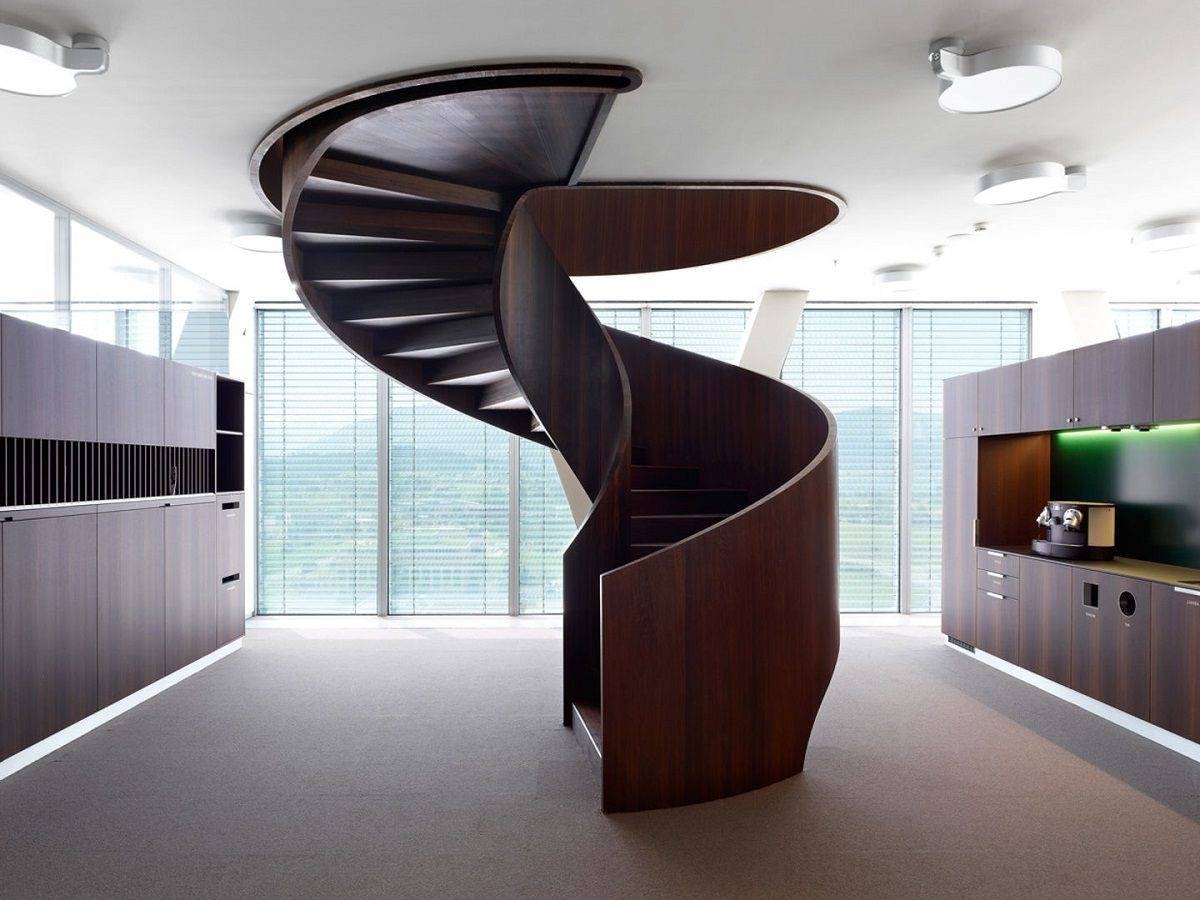

На фото справа деревянная винтовая лестница на гнутом косоуре — сложный для исполнения элементОригинальной формы ступени в виде полукруга очень удобны при ходьбеКованные витые лестницы — классика жанраПри одинаковой конструкции впечатление может быть разнымЦветовое оформление тоже важно

Установка винтовой лестницы своими руками из металла: чертежи конструкции

Винтовые лестницы из металла могут быть наружного и внутреннего использования. Если металлическая лестница устанавливается снаружи, она должна гармонировать с оконными решетками и входной дверью. В этом случае довольно уместными будут конструкции винтовых кованых лестниц. Если лестница устанавливается внутри помещения, желательно, чтобы ее дизайн поддерживал стиль интерьера. Винтовые лестницы из металла могут быть сборными, литыми, сварными.

При самостоятельном изготовлении винтовых металлических лестниц рекомендуется ознакомиться и воспользоваться готовыми схемами и чертежами конструкций, которые адаптируют под индивидуальные размеры.

Ступени винтовой лестницы нанизаны узкой частью на обсадную опорную трубу

Расчет металлической конструкции

Расчет всех параметров лестничной системы осуществляется с учетом следующих моментов:

  • чтобы передвижение по лестнице было безопасным, расстояние между соседними витками винтовой конструкции должно быть не менее 2 м;
  • если конструкция является основной и устанавливается в помещении, диаметр проема должен соответствовать размеру 200 см, а длина ступени 80 см;
  • несущая металлическая опора должна быть выбрана в виде трубы с диаметром не меньше 5 см;

Современная винтовая лестница из металла и стекла

  • ширина проступи (ступени) по средней линии составляет не меньше 20 см;
  • если винтовая лестница окружена периметральными стенами, расстояние от поручня до поверхности стены должно быть около 10 см, чтобы при передвижении по лестнице было удобно держаться за поручень;
  • не стоит увеличивать угол подъема лестницы выше 45 градусов;
  • винтовая металлическая лестница должна иметь качественное и устойчивое ограждение;
  • для безопасного передвижения по ступеням наружной лестницы рекомендуется использовать антискользящие покрытия.

Для безопасного передвижения винтовую лестницу лучше оборудовать надежными перилами и антискользящим покрытием ступеней

Решив изготовить металлическую лестницу самостоятельно, необходимо знать, что такая конструкция потребует знаний и опыта работы со сварочным аппаратом. Самостоятельному изготовлению подлежат металлические конструкции винтовых лестниц на второй этаж эконом-класса. Устройство таких лестниц предусматривает крепление ступеней к опорной металлической стойке. Все элементы лестницы готовятся отдельно в комфортных условиях, а в помещении производится сама сборка лестницы.

Металлическая винтовая лестница — вид сверху

Подготовка элементов и деталей лестницы

Все элементы лестничной конструкции предварительно заготавливаются согласно чертежам и схемам:

  • трубу несущей стойки обрезают по размеру высоты помещения;
  • трубу большего диаметра такого же размера;
  • металлический стержень для изготовления больцевых креплений;
  • уголок металлический для изготовления ступеней.

Винтовые металлические лестницы, окрашенные в яркие цвета

Из трубы большего диаметра нарезают цилиндры для втулок-гильз, которые будут фиксировать ступени на определенной высоте. Длина втулки должна соответствовать высоте ступени. Втулки-гильзы должны плотно нанизываться на опорную трубу. Если между трубой и гильзой остается небольшой зазор, дополнительно приваривают кольца для уплотнения. После выполнения работ все сварочные швы зачищают.

Металлический уголок нарезают по шаблону ступеней и сваривают из этих элементов каркас для ступеней. К каждой ступени приваривают гильзу-втулку и также зачищают швы. Подготавливают больцы.

Сборная металлическая винтовая лестница заводского изготовления

Винтовые лестницы имеют очень узкую ширину ступени по линии перемещения. Во время движения по такой лестнице нога, которая ступает ближе к центральной опоре, опирается на часть ступени с меньшей шириной. Это может привести к соскальзыванию ноги, особенно при перемещении вниз.

Винтовые лестницы из стекла и нержавеющей стали выглядят легкими и воздушными

Далее производят сборку всех деталей и элементов винтовой лестницы. Одну за другой на опорную трубу нанизывают втулки со ступенями. Когда все ступени будут собраны, их положение выравнивают согласно чертежам, и все части сваривают между собой. Все сварочные швы шлифуют. Металлическую поверхность лестницы обрабатывают грунтовкой и покрывают краской. Каркас ступеней заполняют облицовочным материалом.

Когда лестница со ступенями смонтирована, приступают к установке ограждений и перил.

Для наглядности процесса монтажа можно использовать фото винтовых лестниц на второй этаж в частном доме.

Окрас лестницы гармонирует с цветовым решением интерьера

Факторы, которые влияют на выбор винтовой лестницы

Процесс создания винтовой лестницы достаточно сложный. Специалист должен сделать правильный расчет параметров и просчет материалов для изготовления конструкции.

Так, для составления схем и чертежей нужно учитывать следующие параметры:

  • Особенности помещения, где будет устанавливаться конструкция. Многим комнатам требуется добавить пространства и визуально их увеличить. В данном случае винтовая лестница минималистичного стиля поможет вам. Она также не потеряет свою актуальность еще много лет.
  • Количество пользователей лестницей.
  • Стилистика других комнат. Выбирая лестницу, вы должны обязательно учитывать дизайн других помещений в этом доме.
  • Расстояние между архитектурными перекрытиями.
  • Угол и количество поворотов.
  • Число, глубину и высоту ступеней.
  • Личные предпочтения. Помните, что вы каждый день будете подниматься и спускаться по данной лестнице, поэтому покупайте то, что вас каждый день будет радовать.

Кроме того, грамотный специалист обязательно спросит вас о предпочтительной технологии производства конструкции. А также на этапе оформления чертежей и составления сметы вы будете выбирать качество отделочных материалов. На сайте вы можете попросить специалиста сделать профессиональный расчет винтовой лестницы, который обязательно учтет все нюансы эксплуатации и ваши пожелания относительно декора.

Как правильно рассчитать размеры винтовой лестницы в частном доме на второй этаж

Рассмотрим, как происходит расчет конструкции винтовой лестницы со стандартными размерами. Допустим, угол поворота винтовой лестницы составляет 360°, диаметр равен 2000 мм, а высота — 3000 мм.

Во-первых, необходимо определить длину окружности по средней линии движения. Расчет размеров винтовой лестницы своими руками должен производиться по формуле: L = 2mR, где г = 2R : 3. Следует помнить, что средняя линия движения отстоит от радиуса лестницы на две трети. После преобразования формула выглядит следующим образом: L = 4wR: 3. Подставляем результаты, получаем: 4 х 3,14 х 1000 : 3 = 4187 мм.

Во-вторых, нужно определить высоту шага ступеней. При высоте этажа 3000 мм данный размер в конструкции винтовой лестницы на второй этаж может быть равен 150 или 200 мм, т. е. число подъемов будет составлять 20 или 15.

Ширина пятнадцатой ступени может быть равной ширине 2-4 основных ступеней. Но следует учитывать, что при подъеме на первую ступень общая высота сокращается на высоту ступени, т. е. на 200 мм, что соответствует 15 подъемам. При этом в винтовых лестницах с поворотом 360° над головой располагается площадка. Следовательно, при высоте этажа 3000 мм необходимо соорудить площадку шириной в 4 ступени. Это означает, что на четвертой ступени общая высота сократится на 800 мм, но при этом над головой будет сохраняться безопасный промежуток более 2000 мм.

При правильном расчете винтовой лестницы на второй этаж важно определить ширину проступи по средней линии движения. Здесь применимы следующие формулы: 2h + b = 600-650 мм и h + b = 460 мм

Преобразовав формулы (b = 600-650 мм — 2h и b — 460 мм — К) и подставив в них значение высоты ступени (200 мм), можно вычислить ширину проступи, которая, исходя из первой формулы, будет составлять 200-240 мм, а согласно второй — 240 мм.

Теперь необходимо проверить, соответствуют ли эти значения тем, которые есть на самом деле. При делении длины развертки 4187 мм на 14 ступеней получаем 299 мм. Такая ступень является слишком широкой. Если в проекте указать проступи с подобным параметром, то возникнет необходимость в увеличении ширины шага. Для проверки следует произвести расчеты по первой формуле. Получаем: 2 х 200 + 299 = 699 мм вместо средних 620 мм. Это означает, что нужно увеличить число подъемов с 15 до 17, что включает 16 ступеней и одну площадку.

После вычислений станет ясно, что ширина проступи будет 262 мм (4187 мм : 16 подъемов), а высота подъемов — 177 мм (3000 мм : 17 ступеней), причем первый подъем необходимо уменьшить на 9 мм, чтобы уложиться в общую высоту этажа (168 мм+ 16×177 мм = 3000 мм). При таких размерах ступеней винтовой лестницы появляется возможность спроектировать верхнюю площадку шириной в 5 ступеней, так как они составят 1000 мм, что при общей высоте 3000 мм создаст нужный запас в 2000 мм.

В целом подбор количества ступеней осуществляется следующим образом: необходимо разделить общую высоту этажа на определенное число подъемов и сопоставить полученные высоту и ширину ступеней с тем, подходят ли они ширине среднего шага человека. Если при подсчетах будет образовываться остаток, то следует увеличить или, наоборот, сократить высоту первой ступени. Возможная разница составит менее 10 мм, что в результате практически не будет заметно. Такое допущение оправдано тем, что изменить высоту этажа нельзя, ее можно только скорректировать за счет укладки напольного покрытия, чтобы при делении ее на высоту подъемов получалось целое число.

Не менее важно при расчете размеров винтовой лестницы на второй этаж своими руками определить ширину ступени в ее узкой части. В качестве опоры забежных ступеней винтовой лестницы выступает центральная стойка в виде обсадной трубы диаметром 50 мм, на которую нанизываются ступени

Для того чтобы стойка стала более жесткой, а ступени были надежно зафиксированы, между ними необходимо вставить гильзы с шайбами. В этом случае произойдет увеличение диаметра трубы. Кроме того, в узкой части каждой ступени следует просверлить отверстие диаметром 50 мм. Для большей прочности ступени ее нужно расширить, сделав больше поверхность вокруг отверстия на аналогичную величину (на 50 мм). Становится понятно, что ширина узкой части ступени равна 150 мм.

Таким образом, можно определить все параметры проступи, ширина которой в узкой части составляет 150 мм, по линии движения — 262 мм, а в широкой части — 393 мм.

Руководствуясь полученными размерами, можно изготовить ступень, но обычно поступают гораздо проще, соединив разметку в узкой и широкой частях. Благодаря этому проступь становится шире, хотя после монтажа она не превышает расчетной ширины, потому что ступени являются забежными.

Далее представлена пошаговая инструкция по возведению винтовой лестницы в доме своими руками.

Винтовая лестница и основные разновидности

Винтовые конструкции лестниц бывают самых разных видов,

форм и могут быть изготовлены из совершенно разных материалов.

Поэтому существуют различные виды винтовых лестниц, множество вариантов их оформления и декорирования.

Но, как правило, все они отличаются по таким параметрам:

  • в зависимости от материала, который был использован для строительства системы, бывают винтовые лестницы из бетона, дерева, металла, из композитных материалов или из всех этих материалов в комплексе;
  • по месту установки: внутренняя или наружная, для расположения в центре помещения, у стены, в углу, что определяет выбор типа крепления ступеней и перил;
  • интенсивности использования: основная и вспомогательная;
  • форме: квадратная винтовая лестница, круглая и многоугольная;
  • типу несущего элемента и способу крепления ступеней: с опорой на периметральные стены и мощную стойку внутреннего столба, монолитная отдельно расположенная конструкция с креплением ступеней на внутреннем столбе, с опорой на боковые ограждения или гнутую тетиву, с опиранием ступеней на обсадную трубу и поддержкой с помощью изогнутых перил;
  • по типу конструкции: винтовая модульная лестница, сборная, трансформер и переносная;
  • в зависимости от типа ступеней: открытая и закрытая;
  • с перилами или без них;
  • в зависимости от того, какой конструкции поручни: на кронштейнах, больцах, косоурах;
  • по габаритным размерам;
  • в зависимости от стиля внешнего оформления.

По предназначению бывают входные, основные и вспомогательные, межэтажные, мансардные лестничные системы и винтовая лестница в подвал.

Именно от предназначения конструкции и зависит выбор материала для её изготовления, её размеры, оформление.

Одной из разновидностей винтовых лестниц для дома является модель,

которая частично или полностью может состоять из забежных ступенек.

Также принято выделять такие модификации: криволинейные или изогнутые, четверть оборотные и полувинтовые лестницы.

Как правило, такие системы наиболее часто используют в качестве вспомогательных и

устанавливают в местах с минимальной проходимостью людей (при спуске в подвал или при подъёме на чердак).

Что касаемо выбора материала для изготовления поворотной модели,

её основных конструкционных элементов, ступеней и поручней, то именно от него напрямую зависит прочность и долговечность лестничной конструкции,

её вид, функциональность и эстетическое оформление самого помещения,

для установки в котором собственно она и выбирается.

Так, металлическая винтовая лестница считается более прочной и долговечной,

но для установки её в жилом помещении необходимо продумать её оформление и декор.

Для организации перехода между подвалом и жилыми помещениями подойдёт обычная винтовая лестница из металла без декора и оформления,

но с защитным покрытием от воздействия сырости, ржавчины и коррозии.

Чердачную же лестницу лучше делать эстетически привлекательной и соответствующей стилю оформления того помещения,

которое выделено для её установки.

Металлическая лестница в таком случае не подойдёт.

В роли главного несущего элемента конструкции может выступать асбоцементная или металлическая труба,

на которую с помощью сварки или другого вида соединения прикрепляются ступеньки.

Иногда для обустройства опорного столба используется кирпич, бетонные изделия,

натуральный или искусственный камень, а также дерево твёрдых пород.

Перила для винтовой лестницы принято делать из дерева, металла или их комбинация,

а в случае ультрасовременного оформления.

Высокопрочное стекло или пластмасса.

Это самые распространённые разновидности винтовых лестниц, но бывают и другие, более сложные и эксклюзивные модели,

которые изготовляются только по индивидуальному заказу и исключительно мастерами-профессионалами.

Главное помнить, что винтовая лестница должна быть, прежде всего, прочной,

безопасной и сделанной из экологически чистых и нетоксичных материалов!

Отличительные черты

Преимущества круглых лестниц заключаются в следующем:

  • располагаясь вокруг своей оси, такая конструкция занимает значительно меньше площади и обеспечивает самый короткий путь на другой этаж
  • цена на винтовую лестницу, как правило, ниже, чем цены на маршевую
  • круговые лестницы, при определенных навыках, можно смонтировать своими руками
  • множество дизайнерских изделий дает возможность установить в помещении лестницу, максимально подходящую любому интерьеру.

Относительными недостатками можно назвать:

  • сложность передвижения по ней, ввиду значительной крутизны лестницы,
  • отсутствие межпролетных площадок для отдыха делает такие конструкции неудобными для пожилых или больных людей;
  • по узким ступеням сложно ходить детям;
  • затруднено перемещение на второй этаж тяжелых крупногабаритных вещей.

Как рассчитать основные параметры винтовой лестницы

Самое главное для винтовой конструкции – она должна быть надежной, безопасной и удобной. Для этого необходимо правильно просчитать три основных параметра: диаметр, высоту изделия, определиться с формой ступеней. Как это сделать? Давайте попробуем разобраться.

Диаметр лестницы

Диаметр, или окружность, изделия высчитывается по формуле, знакомой многим еще со школьной скамьи: L = 1пR (формула используется для конструкций с полным оборотом — 360 градусов). Также стоит учитывать, что диаметр лестницы всегда меньше диаметра проема в перекрытии на 2 толщины используемого материала. При этом r = 2R/3 (либо L = 4пR/3). Также необходимо узнать внутренний диаметр изделия, то есть диаметр опорного столба окружности.

Длина лестницы

Для этой характеристики не нужно много объяснений, она определяется по расстоянию от пола до потолка. Также этот параметр многие называют «высотой лестницы». Еще в этот показатель входит толщина перекрытия и напольного покрытия второго этажа. Это гарантирует, что верхняя ступень будет находиться на нужном уровне.

Определение формы ступеней

Ступени — основа любой лестницы, но для винтовых конструкций их форма и размер имеют самое большое значение. Из-за определенных особенностей именно надежность, правильные параметры этого элемента обеспечивают комфорт и безопасность использования подъема.

Форма ступеней для такой конструкции напоминает развернутый лепесток. Также для нее, если она установлена у стены, используются трапециевидные ступени. Все проступи должны быть одного размера, с закругленными с внешней и внутренней стороны краями.


Для начала нужно определиться с формой ступень

Количество ступеней определяется в зависимости от высоты подъема в целом. Определяем высоту подъема ступени, делим ее на этот показатель

Важно учесть, что количество ступеней обязательно должно быть нечетным. В случае с винтовыми конструкциями, если после расчета получилось четное количество, их проводят снова, только высота подъема немного уменьшается

Необходимо добиться того, чтобы количество ступеней получилось нечетным.

Какие данные потребуются для расчета

Чтобы правильно просчитать все параметры, нужно использовать специальные формулы и знать необходимые параметры. К этим параметрам относятся:

  • высота изделия — H;
  • расстояние между витками — H1;
  • высота ступеней — h;
  • проступь — h1;
  • наружный радиус — R;
  • внутренний радиус — R1.
Поделитесь в социальных сетях:FacebookX
Напишите комментарий
