Пружинные зажимы для опалубочных конструкций

Производители и цены

Среди Российских производителей пружинных зажимов для щитовой опалубки лидирующее место на строительном рынке занимает компания «Баумак». Простая модель (нагрузка до 2500 кг) стоит 50÷60 рублей. Усиленный вариант «Якбизон» от этого производителя выдерживает максимальные нагрузки до 3000 кг: язычок изделия закален в азотной среде, что придает ему особую прочность и обеспечивает длительный срок эксплуатации. Стоимость такого изделия составляет 71÷92 рубля.

Из импортных изделий данной категории наиболее широко представлены зажимы фирмы «Nam Demir» (Турция). Компания производит как простые устройства, так и усиленные. Цена изделий от этого производителя в зависимости от нагрузки: 50÷85 рублей за штуку.

Все производители пружинных зажимов выпускают и обжимные ключи для их установки. Цена варьируется в пределах от 1800 до 2500 рублей.

Установка и демонтаж

Разберемся, как правильно использовать пружинные клипсы для крепления опалубки. Правильный порядок действий:

  • щиты опалубки устанавливают на запланированном расстоянии друг от друга;
  • в отверстия вставляют арматурные прутки, свободный край прутка должен выходить за пределы щитка на 15 см;

  • на выступающий конец прутка надевают зажим и сдвигают его так, чтобы он плотно прилегал к щиту;
  • надевают ключ на замок, закрепив его при помощи верхнего рычажка;
  • поворачиваем нижний рычажок, фиксируя замок.

Демонтажные работы провести еще проще. Необходимо:

  • дождаться застывания бетона, как правило, не имеет смысла ждать до полного отвердевания смеси, достаточно будет, чтобы конструкция приобрела начальную прочность;
  • молотком бьем по язычку лягушки и снимаем замок;
  • при помощи болгарки спиливаем выступающие части арматурных прутков.

Совет! При покупке пружинных замков нужно обратить внимание на то, что на рынке есть изделия разных производителей. Поэтому нужно обращать внимание на качество сварных швов, толщину площадки и мощность пружины

Итак, зажим, устанавливаемые на арматурные прутки при монтаже опалубки – это относительно новая технология в сфере монолитного строительства. Оно очень удобно в использовании, монтаж осуществляется буквально за считанные секунды, демонтаж осуществляется буквально одним движением.

Стоимость пружинных замков относительно невысокая, стоят они существенно дешевле, чем стяжные болты, применяемые для тех же целей. Единственным недостатком является ограничение по нагрузкам, так, даже усиленный зажим нельзя применять для монтажа опалубочных систем, если планируемая нагрузка больше, чем 4000 кг.

Пружинные зажимы для опалубки

В современное время для фиксирования щитов опалубки используется пружинный зажим

. Он способен выдерживать высокие нагрузки, в том числе при обустройстве опалубки фундаментного основания, колонн и стен монолитных сооружений.

Разновидности пружинных зажимов

Наша компания Опалубка Лидер Групп предлагает пружинные зажимы для опалубки собственного производства. Состоящий из металлической площадки, корпусной направляющей, подвижного зубчатого язычка и мощной пружины, он отличается высокой надежностью и прочностью.

В производстве нашей компании имеются пружинные зажимы двух разновидностей:

  • простые — с нагрузкой до 2,5 тонн
  • усиленные — с нагрузкой до 4 тонн

Изготавливаются детали из стали толщиной 3,5 и 4 мм, в зависимости от разновидности. В усиленных присутствует дополнительное ребро жесткости.

Применение

Основная сфера применения данных деталей — строительство монолитных конструкций и сооружений. Используются пружинные зажимы в процессе строительства литых сооружений из бетона. В последнее время чаще применяют металлические щиты для монолитного строительства. Для стягивания данных щитов и был разработан пружинный зажим, стягивающий щиты и не дающий им разойтись. Именно для фиксации металлических щитов в определенную форму для последующей заливки бетоном применяется пружинный зажим.

Преимущества пружинных зажимов

  • Простота установки позволяет сэкономить время. Устанавливать и снимать такой стяжной элемент намного проще, чем другие зажимы.
  • Невысокая стоимость детали позволит рационально распределить средства, сэкономив деньги на стяжных болтах.
  • Стяжная деталь высокопрочная, позволяет создать надежное крепление металлических щитов.
  • Использовать деталь можно множество раз, за счет чего отличается высокой оборачиваемостью.
  • Удобный монтаж за счет установки стяжных элементов с одной стороны опалубки. На второй части приваривается фиксатор в виде куска арматуры.
  • Деталь универсальна благодаря возможности использования при обустройстве опалубочных форм разных размеров.

При использовании пружинных замков следует учитывать максимальную на них нагрузку, в особенности при возведении крупных конструкций. В нашей компании пружинные зажимы представлены в нескольких вариантах с разной степенью нагрузки. Товар гарантированно высокого качества, так как изготавливается согласно действующим строительным нормативам и требованиям, а также проходит проверку на их соответствие.

Пружинный зажим (лягушка) для опалубки

Пружинные зажимы для опалубочных конструкций

Одно из новых направлений в современном строительстве — возведение зданий и конструкций с монолитными стенами из бетона вместо кладки блочных или кирпичных. Для литых строений используют целые опалубочные системы, состоящие из множества деревянных или металлических щитов, особенно популярны у строителей детали из металла. Чтобы надежно скрепить их между собой, в них проделывают отверстия, в которые вставляют обычные арматурные стержни. При этом части прутьев выступают за пределы каркаса. На них надевают специальные клипсы или замки для надежной фиксации элементов системы. Один из видов таких креплений — пружинные зажимы (бытовое название «лягушки»).

Описание

Пружинный зажим для крепления опалубки выглядит как клипса, установленная на платформе с язычком-защелкой. Изделия, предназначенные для повышенных нагрузок, имеют дополнительно ребро жесткости. Для прочного стягивания такими фиксаторами достаточно нескольких нажатий

Самой важной деталью, отвечающей за предельно допустимую нагрузку, является язычок. Его особым способом закаляют (нитроцементацией) и покрывают защитным антикоррозийным слоем, чаще всего оцинковкой. Зубья имеют глубокие вырезы, за счет этого обеспечивается плотное надежное сцепление с арматурными стержнями

Пружинный замок подходит для арматурных прутьев диаметром 6-10 мм. Для выполнения работы понадобится специальный ключ. После застывания бетона, чтобы снять «лягушку», нужно лишь одно нажатие на язычок

Зубья имеют глубокие вырезы, за счет этого обеспечивается плотное надежное сцепление с арматурными стержнями. Пружинный замок подходит для арматурных прутьев диаметром 6-10 мм. Для выполнения работы понадобится специальный ключ. После застывания бетона, чтобы снять «лягушку», нужно лишь одно нажатие на язычок.

Преимущества и недостатки

По сравнению с использованием обычных стяжных винтов применение монтажных зажимов для опалубки имеет следующие преимущества: экономия времени и труда — отсутствует необходимость закручивать, а потом откручивать каждый винт; экономия финансов — комплект стяжных гаек, винтов стоит дороже; клипсы можно не устанавливать лишь с обеих сторон щитов, в этом случае у арматурного прута на одном из концов приваривают фиксатор в форме буквы Т, а второй оставляют свободным для установки замка, после застывания бетона достаточно лишь снять клипсы и срезать выступающие части арматуры (при таком способе фиксаторов нужно купить в два раза меньше); высокая прочность крепления; простой механизм работы; возможность многократного применения; нет необходимости в установке трубок из ПВХ, от которых остаются отверстия; универсальность размера, возможность монтажа каркаса с нестандартными габаритами. Крепление щитов опалубки зажимами имеет лишь один недостаток: низкая предельная нагрузка — всего 4 тонны. Их нельзя использовать при возведении крупных сооружений с большой предполагаемой несущей способностью: мостов, тоннелей, эстакад. Каркас для таких конструкций скрепляют стяжными винтами, у них предельная нагрузка — до 20 тонн.

Виды

Классификация пружинных зажимов для опалубки по материалу:

  • сталь оцинкованная;
  • сталь с порошковой окраской.

Клипсы из оцинкованной стали прослужат дольше, так как краска лишь физически ограничивает доступ веществ, вызывающих окисление, к металлу. Цинк обеспечивает и электрохимическую защиту. Антикоррозийное покрытие из него нетоксично, не требует периодического обновления, как порошковый краситель.

Классификация по предельной нагрузке:

  • облегченные — до 2000 кг;
  • усиленные — до 2500 кг, у них язычок закаляют в азотной среде, что придает им большую прочность, пружина более мощная;
  • усиленные с ребром жесткости — до 4000 кг, более высокий предел нагрузки возможен именно за счет дополнительного ребра жесткости.

Установка зажима

Порядок действий по монтажу:

  • Установить щиты на запланированном расстоянии друг от друга.
  • В отверстия вставить арматурные стержни.
  • Они должны выходить за пределы опалубки примерно на 15 см.
  • На выступающий конец прута надеть зажим.
  • Сдвинуть его вплотную к щиту.
  • Надеть ключ на замок, закрепив его с помощью верхнего рычага.
  • Повернуть нижний рычаг и зафиксировать клипсу.
  • После затвердевания бетона молотком ударить по язычку «лягушки», снять зажим.
  • Спилить выступающие части арматуры.

Крепеж, применяемый при сборке

Крепеж для опалубки выбирается в зависимости от материала, из которого она собирается. Для деревянных конструкций практически не применяется специализированных крепежей, используются обычные саморезы по дереву.

Для удобства монтажа саморезов, необходимо выбирать варианты с шестигранными шляпками, так как они не срываются даже за несколько циклов закручивания. Саморезы под крестовую насадку использовать не рекомендуется.

Для конструкций из металла применяются специальные шпильки с резьбой и гайками или пружинные замки.

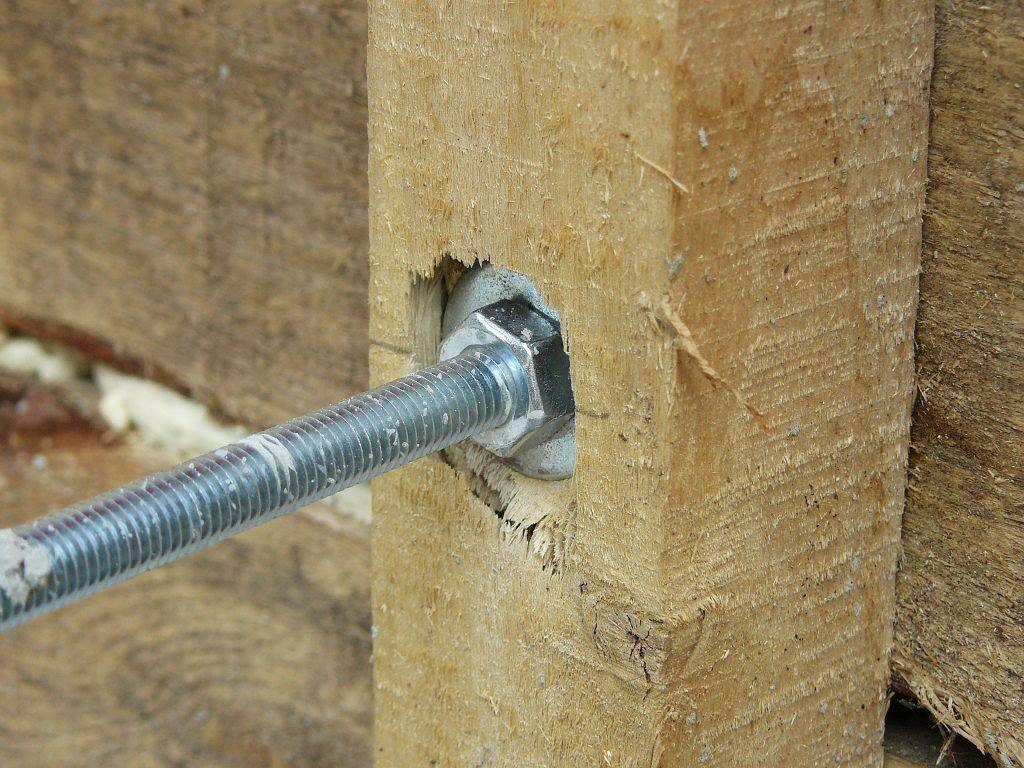

Металлические стягивающие шпильки

Крепеж при помощи шпилек и болтов удобно использовать, если опалубка изготавливается из листов фанеры или ОСБ, либо применяется конструкция из металла. Для удобства сборки опалубки при помощи шпилек применяют отрезки металлопластиковой трубы, длина которых равна ширине планируемого фундамента.

Сборка конструкции происходит следующим образом:

Листы опалубки из ОСБ устанавливаются по месту.
В них подготавливаются отверстия

Важно, чтобы отверстия для установки шпилек располагались напротив друг друга, в противном случае возможен перекос.
Для надежного крепления шпильки устанавливаются с шагом 50 см.
Чтобы опалубка не съезжалась и фундамент имел одинаковую ширину по всему периметру, удобно использовать дистанционные вставки, которые изготавливаются из металлопластиковой трубы. С этой целью нарезаются отрезки трубы необходимого размера.
Отрезки труб вставляются внутрь конструкции, и через них и подготовленные заранее отверстия пропускается шпилька, на которой с двух сторон затягиваются гайки.

Совместно с гайками обязательно используются усиленные шайбы, которые увеличивают площадь нагрузки на фанеру и защищают её от разрыва.

В видео ниже подробно рассказано об использовании металлических шпилек при креплении опалубки из ОСБ:

Пружинные замки

Строительство фундамента с применением металлических опалубок требует использования специального крепления. Идеально подходят крепления из арматуры и пружинных замков. Они легко и быстро устанавливаются и так же снимаются.

Пружинный замок собирается на базе металлической пластины толщиной не менее 4 мм, в которой имеется отверстие под установку арматуры. Такой запорный механизм имеет зубчатый замок, совмещенный с рычагом, при помощи которых арматура надежно фиксируется на требуемом расстоянии.

Совместно с пружинным замком лучше использовать арматуру диаметром 8 мм, но допускается применять и обычный металлический прут аналогичного диаметра.

Пружинный зажим в Ставрополе

Пружинный зажим появился в России в 90-х годах вместе с турецкими строителями, принесшими новые технологии монолитного домостроения. Именно поэтому его еще называют турецким зажимом, а марки замка производства Турции до сих пор считаются самыми надежными. Но это не так!

ООО «Баумак» — первый производитель пружинных зажимов в России. Пружинный зажим на складах Краснодара, Новороссийска и Ставрополя. Зажимы Якбизон (YAKBIZON) по качеству не уступают турецким аналогам (Prom. Hold, TeaM, TVT), и значительно превосходят китайские аналоги.

Особенности

Основание зажима изготавливают методом холодной штамповки. Габаритные размеры основания зажима составляют 105*70 мм. Для повышения сопротивления к пластической деформации на основании имеются рельефные ребра жесткости.

В усиленных моделях зажима для увеличения несущей способности между основанием и корпусом приваривается дополнительное усиление: поперечное ребро жесткости (косынка). Такое ребро повышает сопротивление конструкции к нагрузкам, увеличивая значение на 20%.

Закаленный и гальванизированный язычок 5-6 мм, изготовлен из стали марки Ст3сп по ГОСТ 16523-97;

Пружина толщиной 2 мм изготовлена из стали 51 ХВА углеродистой пружинной по ГОСТ 9389-75;

Надежное сварное соединение, соответствующее требованиям ГОСТ 5264-80, выполняется при помощи автомата Mig/Mag (автоматизированная сварка в среде инертных газов).

Посмотрите видео с испытанием зажимов разных производителей на надежность сварных швов

Порошковое окрашивание, произведенное по ГОСТ 9.402-80, увеличивает срок эксплуатации за счет дополнительной антикоррозийной защиты.

Каждое изделие перед тем, как поступить на склад готовой продукции, проходит проверку службой технического контроля: вы получаете надежный и качественный зажим, чьи свойства подтверждены протоколами испытаний и сертификатами качества.

Преимущества

Простота использования: пружинный зажим просто защелкивается на обычном арматурном стержне, создавая крепкую стяжку опалубочных щитов;

Скорость монтажа: фиксация замка с помощью ключа занимает всего 10 секунд;

Выгодная стоимость: по сравнению со стоимостью комплекта из трубки ПВХ, стяжного винта и барашковой гайки, один пружинный зажим обходится в 4 раза дешевле;

Улучшенные технологии строительства: после застывания бетона пружинный зажим (лягушку) просто снимают, а лишнюю длину арматуры срезают. При этом прут арматуры остается в бетоне, а внутри не остается сквозных отверстий, которые необходимо заделывать. Это особенно актуально при строительстве фундаментов, бассейнов, подземных сооружений и т.д.

Применение

Пружинный зажим (клипса для опалубки, замок, «лягушка», чироз, арматурный зажим) служит для стягивания и удержания щитов опалубки. Зажим защелкивают на арматурных прутьях, формируя надежную стяжку для различных видов опалубки: фундамента, колонн, стен, опалубки перекрытий и любых направлений монолитно-бетонного строительства. Может быть установлен на арматуру любого вида (катанку, проволоку) диаметром от 6 до 10 мм.

Полезные советы

Можно установить зажим только с одной стороны щита, если с другой стороны на арматуру приварить глухой несъемный фиксатор. В этом случае вы экономите на количестве зажимов, но тратите человекочасы на дополнительную сварку.

После затвердевания бетона для снятия зажима нужно ударить молотком по язычку, после этого клипсу можно снять руками. Выбирайте зажимы, в которых используется не точечная сварка, а сварные швы — такие зажимы прослужат дольше.

Разновидности стяжек

Выбор крепежных деталей при строительстве опалубки осуществляется в зависимости от её типа. Различают несколько разновидностей стяжек, причем некоторые из них являются универсальными, подходящими для разных типов опалубочных систем.

Применение универсальных стяжек опалубки не всегда является оптимальным решением, в некоторых случаях выгоднее использовать специфические крепления. В современных опалубочных системах чаще всего используют следующие разновидности стяжного крепежа:

  • съемные металлические шпильки переменного или одинакового сечения;
  • несъемные металлические болты;
  • скобы из пластика;
  • крепежные пластины из композитных материалов.

Универсальная

Универсальной стяжкой опалубки называют крепеж, предназначенный для монтажа опалубочных форм разного типа. Применяется крепеж для соединения щитов толщиной от 10 до 125 мм. Используется при сборке форм для формирования бетонных сооружений толщиной 100-250 мм.

При необходимости, стяжка может быть установлена с удлинением, что позволяет возводить бетонные формы толщиной до 550 мм. Преимущества:

  • применение крепежа позволяет осуществить сборки быстро и точно, это сокращает временные и трудовые затраты на строительство;
  • возможность использования в комплекте с любым материалом опалубки.

Особенно удобным является применение универсальной стяжки для несъемной опалубки, выполненной из пластика. Преимуществом этого варианта является то, что не требуется проводить демонтаж.

Пластиковая

В современном строительстве нередким является применение пластиковых стяжек для опалубки. Современные материалы достаточно прочные, чтобы выдержать нагрузки, оказываемые бетонной смесью.

В стандартном исполнении пластиковые стяжки применяют для сборки форм шириной до 250 мм. Если требуется отливка более широкой детали, необходимо использовать удлинитель.

Важным преимуществом использования пластиковых несъемных стяжных элементов является то, что при их использовании не образуется «мостиков холода», что неизбежно при применении пластиковых деталей.

Винтовая

Винтовые стяжки – это комплект, состоящий из одного винта, двух гаек и двух шайб.

Винтовые стяжки раньше выпускались исключительно металлические, но в последнее время приобретают популярность стеклопластиковые модели. Это одноразовый крепеж, его оставляют в монолитной конструкции, срезая выступающие за пределы монолита части.

Стягивание опалубки пружинными зажимами.

Конструкция замка зажимного типа довольно проста. Эта простота проявляется не только в использовании, но и в элементах конструкции замка. Пружинный механизм выполнен в форме замка-клипсы, который размещен на платформе и оборудован закрывающимся язычком. Ни каких сложных механизмов нет.

Рассмотрим сам процесс фиксации такого замка. Берётся обычный арматурный прут (не менее 6 мм, но и не более 10 мм), которым скрепляются между собой параллельные щиты опалубки. Затем на оба конца арматуры наживляется по замку. Потом происходит фиксация крепежного элемента ключом. Что же касается противоположного замка, то он самозащелкивается. Как итог, образуется весьма прочная конструкция.

При этом не должно возникнуть проблем и со снятием такого замка. Осуществить данную операцию очень легко. Достаточно вооружиться обыкновенным молотком и один раз ударить им точно по язычку. Нанести удар следует быстро, но в то же время несильно. После удара молотком натяжение замка пропадает и он легко снимается руками.

Завершающий штрих — это срезка лишних, выступающих, частей арматурного прута после затвердевания бетона. Арматура остается в самом бетоне. Как видите, данная технология является эффективной и одновременно простой.

Производством таких крепежных принадлежностей занимаются не только отечественные изготовители, но и европейские компании. И те, и другие выпускают качественные изделия, которые способны выдержать высокие нагрузки. Например, самый распространенный в строительстве зажим может выдерживать нагрузку около 2 тонн.

Примечательно, что такие крепежи используются не только в процессе возведения опалубки. Их широко используют при строительстве монолитных стен, а также опор мостов. Находится им применение и при прокладке тоннельных шахт, возведении колонн. Но главным является то, что подобные крепежные элементы одинаково хорошо подходят для надежного соединения как простых, так и сложных конструкций.

Стоимость таких крепежные элементы относительно низка. Особенно, если сравнивать их стоимость с ценой устаревающих гаек с винтами. Если последние продаются в пределах 300 рублей, к тому же еще и требуют дополнительных принадлежностей (ПВХ трубка и конус), которые также стоят заметных денег. То пружинные зажимы обходятся покупателю примерно в 60 рублей за одну единицу.

Разновидности зажимов

Выпускаются пружинные клипсы разных видов, классификация проводится с учетом нескольких признаков. По материалу изготовления выделяют:

  • стальные с порошковой окраской;
  • стальные с оцинковкой.

Модели из оцинкованной стали прослужат дольше. Дело в том, что порошковая краска обеспечивает худший вариант защиты от коррозии, чем оцинковка. Кроме того, оцинкованные детали не требуют периодического обновления наружного покрытия, в отличие от деталей окрашенных. По нагрузке выделяют 3 вида:

  • облегченные, способные выдержать нагрузку до 2000 кг, их использование возможно при возведении малых архитектурных элементов;
  • усиленные модели могут выдержать нагрузку до 2500 кг, отличием является материал язычка, металл для изготовления этой детали закаляют в азотной среде. Кроме того, используется более прочная пружина;
  • суперусиленные, снабженные дополнительным ребром жесткости на площадке, эти модели способны выдержать нагрузку до 4000 кг.

Плюсы и минусы использования

Пружинные клипсы предпочитают из-за следующих факторов:

  • меньше времени на работы: пружинный замок монтируется и демонтируется легче и оперативнее, чем стяжной болт (не тратится время на то, чтобы закрутить и открутить гайки);
  • экономия: стоимость у зажимов ниже, чем у комплекта болтов;
  • прочность и надежность;
  • длительность периода эксплуатации: пригодны в течение многократных циклов;
  • удобство установки: монтируются с одной стороны, с другой – приваривается кусок арматуры в качестве фиксатора. Свободный край фиксируется в готовом отверстии и на него крепят пружинную клипсу;
  • сокращение расхода материалов: контакт арматурного прута со смесью допустим, не нужны дополнительные средства для его исключения;
  • универсальность: применяются при возведении разных форм опалубки.

Однако зажимы имеют пределы нагрузки – оказываемое давление не должно превышать 4 тонны, следовательно, ограничена эксплуатация крепежа при строительстве крупных конструкций.

Причины популярности

Пружинный зажим и ключ для установки

Такой способ закрепления пользуется популярностью при строительстве не случайно. После использования зажимов для арматуры опалубки никаких следов не остаётся. Это далеко не единственное преимущество

Весь процесс работы будет занимать намного меньше времени, физических усилий и, что немало важно – средств, которые можно использовать для других целей

Еще одним преимуществом при использовании замка пружинного для опалубки – экономия ваших средств. Идёт экономия не только ваших средств, но и времени, а также физических сил. Никаких дополнительных приспособлений для использования пружинного замка для опалубки вам не потребуется, кроме ключа. Для использования замка не потребуется также и дополнительных зданий. Процесс его использования очень прост.

Установка зажима

В этом процессе вам совсем не потребуются стяжные винты. Для использования клипс вам будет нужен специальных ключ, которым затягивают клипсу после надевания её на специальную проволоку, максимальный диаметр – 10 мм. Клипсы для опалубки получили широкое применение. Они используются при строительстве помещений любых типов предназначений. Для покупателей продумана удобная упаковка, которая упаковывается в коробки, а затем в паллеты.

Чтобы устанавливать зажимы, которые являются своеобразным замком, необходимо вывести арматуру за опалубку на длину около 15 см.

Пружинный замок для опалубки – это оптимальный вариант, благодаря своей конструкции вы сможете:

  • сэкономить свои деньги при строительстве;
  • зажим для опалубки – это универсальное средство, которое подойдет даже для применения при нестандартных размерах;
  • используя зажимы для опалубки, вы будете прикладывать намного меньше физических усилий;
  • вдобавок еще вы сделаете работу быстрее и качественнее, чем будете использовать стяжные винты и гайки.

Производители и цены

Среди Российских производителей пружинных зажимов для щитовой опалубки лидирующее место на строительном рынке занимает компания Баумак. Простая модель (нагрузка до 2500 кг) стоит 50÷60 рублей. Усиленный вариант Якбизон от этого производителя выдерживает максимальные нагрузки до 3000 кг: язычок изделия закален в азотной среде, что придает ему особую прочность и обеспечивает длительный срок эксплуатации. Стоимость такого изделия составляет 71÷92 рубля.

Из импортных изделий данной категории наиболее широко представлены зажимы фирмы Nam Demir (Турция). Компания производит как простые устройства, так и усиленные. Цена изделий от этого производителя в зависимости от нагрузки: 50÷85 рублей за штуку.

Все производители пружинных зажимов выпускают и обжимные ключи для их установки. Цена варьируется в пределах от 1800 до 2500 рублей.

Комплектующие для установки и фиксации опалубки стен, фундаментов и колонн

Щиты опалубки стен и фундаментов собираются и закрепляются в правильном положении стяжными комплектами. Стяжной комплект изготавливается из высокопрочной стали и включает в себя стяжной болт диаметром 17 мм, литую гайку и шайбу. Длина болтов варьируется от 800 до 6000 мм.

Иногда вместо стяжного комплекта используют пружинный зажим (клипсу), болт здесь заменяет арматура диаметром 6-10 мм, для закрепления зажима применяется специальный ключ. Для установки и фиксации опалубки колонн стяжным комплектом служит шкворень в сборе с гайкой и шайбой.

Выпускаются комплектующие опалубки для фиксации вертикально установленных щитов в нужном положении. Это подкосы винтовые и телескопические, одноуровневые и двухуровневые. Их рабочий диапазон от 2,4 до 14,3 м. Винтовые подкосы применяются при работе на высоте.

Наиболее популярные пружинные зажимы для опалубки.

На российском рынке представлена в широком ассортименте как отечественная, так и импортная продукция — зачастую произведенная на территории Турции. Эта страна выпускает пружинные зажимы Hold (выдерживает 2 тонны), PROM (3 тонны) и замок для арматуры ALDEM (более 2 тонн). Что же касается России, то отечественный производитель предлагает крепежные зажимы Чироз (лягушка). Они также способны выдержать более 2 тонн нагрузки.

Пружинные зажимы оснащены сверхпрочным язычком, который изготовлен из закаленного металла. Благодаря чему его зубцам нестрашны внешние воздействия. Поверхность язычка, которая обработана оцинковочным составом, не подвергается коррозии. Что же касается толщины самой платформы, то она составляет 4 мм. При этом крепежный механизм оборудован сверхпрочной тугой пружиной.

К слову, подобные инструменты не поступают в продажу просто так. Перед тем, как запустить их в реализацию, компании-изготовители обязаны пройти ряд испытаний. Лишь получив соответствующие сертификаты и протоколы, они вправе реализовывать данную продукцию. Так что все крепежные элементы, представленные на рынке, обладают гарантированно высоким качеством и одобрены высококвалифицированными специалистами к применению на различных строительных объектах.

Что собой представляют пружинные замки для опалубки?

При строительстве сложной монолитной ЖБ конструкции потребуются различные по типу замки на опалубку, купить которые вы сможете по невысокой цене у нас в компании. В том числе и специальные зажимы, которые носят название пружинных крепежей. Они состоят из арматуры, которая продевается через щиты. С одного и с другого ее конца надеваются специальные замки. Один защелкивается автоматически, а другой подтягивается специальным ключом до нужной степени. После выполнения фиксации, выступающие края арматуры обрезаются. Снятие зажимов не предусматривает демонтаж арматуры. Она остается в монолитной конструкции. Справиться с таким зажимом будет сложнее, чем с перечисленными выше замками.

У нас в компании на все замки для опалубки бу цена установлена минимальная. Мы предлагаем обширный ассортимент высококачественной продукции, на которую даем гарантии. Если с выбором виды или объема замковых систем у вас возникнут сложности, позвоните нашему менеджеру. Мы поможем сделать корректный выбор.

Установка и демонтаж

Процесс установки пружинного зажима довольно прост и не требует особых навыков. Технология установки и демонтажа:

  • В технологические отверстия щитовой опалубки вставляем пруток арматуры (Ø=6÷10 мм).
  • Отжимаем язычок и свободно одеваем пружинные зажимы на арматуру с обеих сторон опалубочной системы.
  • С одной стороны (наиболее удобной для работы) одеваем на арматуру обжимной ключ и продвигаем его до упора.
  • С помощью малого рычага фиксируем обжимной ключ на арматуре, большим рычагом, не прикладывая особого усилия, вытягиваем арматуру, тем самым обтягиваем замок. При помощи зубчатого язычка он плотно фиксируется на арматурном прутке и обеспечивает жесткость опалубочной конструкции. Второй зажим (на противоположном конце прутка) обжимается автоматически.

После отвердевания раствора для демонтажа пружинных замков достаточно слегка ударить по язычку молотком и снять его с арматурного прутка. После разборки опалубочной конструкции торчащие из бетона куски арматуры аккуратно срезают.

Наиболее популярные пружинные зажимы для опалубки.

На российском рынке представлена в широком ассортименте как отечественная, так и импортная продукция — зачастую произведенная на территории Турции. Эта страна выпускает пружинные зажимы Hold (выдерживает 2 тонны), PROM (3 тонны) и замок для арматуры ALDEM (более 2 тонн). Что же касается России, то отечественный производитель предлагает крепежные зажимы Чироз (лягушка). Они также способны выдержать более 2 тонн нагрузки.

Пружинные зажимы оснащены сверхпрочным язычком, который изготовлен из закаленного металла. Благодаря чему его зубцам нестрашны внешние воздействия. Поверхность язычка, которая обработана оцинковочным составом, не подвергается коррозии. Что же касается толщины самой платформы, то она составляет 4 мм. При этом крепежный механизм оборудован сверхпрочной тугой пружиной.

К слову, подобные инструменты не поступают в продажу просто так. Перед тем, как запустить их в реализацию, компании-изготовители обязаны пройти ряд испытаний. Лишь получив соответствующие сертификаты и протоколы, они вправе реализовывать данную продукцию. Так что все крепежные элементы, представленные на рынке, обладают гарантированно высоким качеством и одобрены высококвалифицированными специалистами к применению на различных строительных объектах.

Элементы вспомогательного характера

Их основное предназначение – защита опалубочной системы от воздействия атмосферных осадков. К числу таких элементов относятся:

  • полотнища укрывные;
  • влагонепоницаемые пологи из брезента;
  • тенты – водостойкие, с утеплительным слоем, огнеупорные, устойчивые к низким температурам;
  • смазки для снижения коэффициента сцепления между бетонным раствором и внутренними поверхностями щитов;
  • прогревочная проводка – предупреждает кристаллизацию воды в растворной массе.

При монтаже стяжных болтов на эти элементы надевают трубки ПВХ, надежно предохраняющие крепеж от контакта с бетоном и облегчающие процесс демонтажа конструкции. Чтобы раствор не забивал трубки, из закрывают фиксаторами из пластикового материала. Арматурные прутья с целью защиты от коррозии имеют фиксаторные элементы типа «звездочка».

Для дополнительной безопасности рабочих к кронштейнам подмостей применяют ограждающие перила, длина которых достигает 1.5 – 2.4 м. От возможных падений строителей, материалов и инструментов устанавливают улавливающие сетки.

Клиновой замок для щитов

Этот вид замка применяется при соединении щитов вертикально или горизонтально, а также чтобы выровнять щиты и панели между собой. Замок клиновый для опалубки обеспечивает плотные стыки щитовой опалубки, что, в свою очередь, гарантирует идеально ровную бетонируемую поверхность. Так как клиновый замок не разборный, потери деталей во время монтажа можно не бояться. Такой замок изготавливается из оцинкованной стали или чугуна и совместим как со стальной, так и с алюминиевой опалубкой. В среднем замок весит около 2,5 кг, однако есть изделия и в несколько раз тяжелее. Существуют довольно дешёвые замки для опалубки, цена которых устроит каждого, один из них называется Краб. Он изготавливается с помощью точного литья и весит всего 3 кг.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
