Устройство стенок из фбс – особенности возведения

Требования

Требования к этим конструкциям формируются в зависимости от их назначения. По этому показателю они классифицируются на декоративные и укрепительные. Первые предназначены для придания ландшафта участку, имеющего небольшие уклоны, а вторые должны быть мощными и прочными, чтобы выдержать существенное давление грунта.

Особенности выбора


Строительная промышленность выпускает линейку блочной продукции, которая предназначена для укрепления и нивелирования погрешности существующего рельефа, тем самым, не допуская дальнейшего обрушения или сползания грунта. Преимущество применения блоков для таких конструкций – возможность одновременного выполнения декоративных функций, приведение окружающей территории к выбранному стилевому оформлению и защита от оползней грунта.

Для выбора типов блоков по материалам и размерам, застройщик должен учитывать следующие важные моменты:

  • характеристика почвы и ее предрасположенность к разрушительным процессам под воздействием природных факторов;
  • геометрия неровностей, рациональные методы компенсации склонов;
  • какой должна быть подпорная конструкция: несущая или в форме устойчивого основания, для этого должны быть выполнены предварительные расчеты;
  • материал стен определяют с учетом высоты, типа подпорной конструкции и принципа функционирования.

При выборе блоков для подпорных стен, которые размещены в густонаселенных районах, дополнительно должны обеспечиваться такие условия:

учитывать динамические воздействия от всех видов транспорта;
неизбежность сноса ветхих построек на площадке строительства;
важность выполнения археологических исследований;
обязанность демонтажа старых подземных инженерных коммуникаций и фундаментов;
потребность проведения реконструкции и укрепления окружающих строений застройки.

Разновидности конструкций

Укрепительные подпорные стены из блоков подразделяются на 3 вида:

  1. Массивные, удерживают давление грунта благодаря своей большой массе. В этом случае прочность конструкции будет зависеть от размера заглубления. Такие стены требуют большой объем строительного материала. Поэтому для частного домостроения на участках с незначительным наклоном, рекомендуется выполнять невысокие подпорные конструкции выше уровня почвы на 0,6-0,7 м, заглублением 0,2-0,25 м и толщиной — 0,3-0,40 м.
  2. Комбинированные, обладают меньшим весом, чем первые. С целью повышения устойчивости, возводят фундамент с размером намного большим, чем ширина подпорной стены. В этом случае слой грунта, будет давить на выступающие компоненты фундамента, тем самым снижая нагрузки и увеличивая устойчивость конструкции.
  3. Тонкостенные выполняют Г- либо Т-образной конфигурации. В этой конструкции вертикальное давление почвы на опору будет снижать горизонтальные нагрузки и повышать устойчивость подпорной конструкции к опрокидыванию.

Из чего состоят?

Такая конструкция обычно, содержит 4 составные части:

  • тело – главная видимая часть;
  • фундамент – подземное основание;
  • дренаж – система сбора атмосферных вод;
  • водоотвод – система трубопроводов для отвода собранных атмосферных вод.

При этом если первая часть конструкции требуется в основном для реализации подпорной функции и преследует эстетическую цель, то остальные части конструкции необходимы для выполнения технических нормативов.

Такие сооружения группируются по высоте:

  • небольшие до 1 м;
  • средние до 2 м;
  • высокие свыше 2м.

Выбор материала и габаритов блока и фундамента выполняется после расчета подпорной стены по нагрузкам, которые могут воздействовать на ее конструкцию:

  • вертикальные: сила от засыпного грунта, воздействующая на стену и на участок; вес, оказывающий давление на верхнюю поверхность сооружения;
  • общая масса подпорной стеновой конструкции;
  • горизонтальные: сила трения, которая возникает на участках, где грунт соединяется с фундаментом;
  • давление почвы на подпорную стену;
  • силы, возникающие при сейсмических колебаниях почвы;
  • ветровой напор, особенно для стен выше 2 м;
  • потоки воды, в особенности в котловинах;
  • вибрационные разрушительные силы, возникающие от движения транспорта, особенно железнодорожного;
  • зимнее вспучивание грунта.

Виды бетонных блоков

В зависимости от функционального назначения блоки из бетона подразделяются на два вида:

  • подушечные — имеют более высокую устойчивость, благодаря особенностям своей конструкции, которая заключается в наличии широкого нижнего края элемента. Такой блок, выполненный в форме трапеции, крепко держит на себе вес всего надземного сооружения;
  • стеновые — представляют собой ровные геометрические элементы с ребром в виде прямоугольника, что значительно экономит трудовые и материальные затраты во время строительно-монтажных работ.

В зависимости от наличия технологических отверстий блоки могут разделяться на:

  • ФБС — это цельные монолитные бетонные элементы, не имеющие никаких отверстий и пустот;
  • ФБВ-блоки имеют специальные отверстия и прорези для удобства прокладки коммуникаций;
  • ФБП — это универсальные пустотелые бетонные блоки П-образной формы.

Вернуться к содержанию

Фундаментные блоки: типы, размеры, маркировка

В частном строительстве применяют несколько типов блоков. Для устройства ленточного сборного фундамента чаще всего используют только два вида:

  • ФБС — фундаментный блок строительный сплошной. Когда говорят о таком типе блока, то подразумевают, железобетонный (с армированием) элемент без пустот. Это прямоугольные блоки разных размеров, имеющие на верхней поверхности монтажные стальные петли. Иногда в боковых гранях сформованы вертикальные каналы, которые при строительстве заливаются раствором. Из этих блоков складывают ленту фундамента.
  • ФЛ — блоки-подушки. Имеют вид трапеции. Укладываются на подготовленное основание и служат для увеличения несущей способности фундамента.

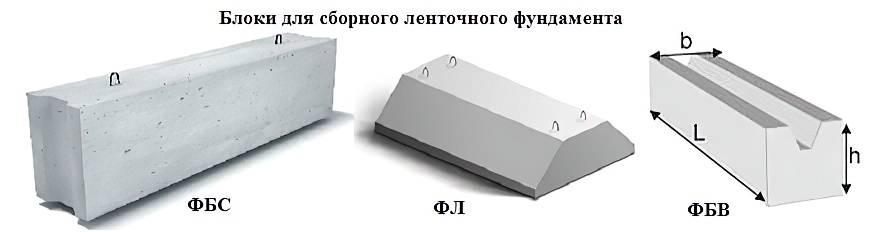

Типы фундаментных блоков, которые нужны будут для сборного ленточного фундамента

При возведении ленточного фундамента необходимо предусмотреть трассы для прокладки и подведения инженерных систем: водопровода, канализации, электричества, отопления. Нужно не забыть о системе вентиляции и оставить отверстия под продухи для вентилирования подпольного пространства или подвала. Для этого могут пригодиться блоки с каналом для укладки коммуникаций: ФБВ.

Размеры и типы блоков регламентируются ГОСТом 13579-78. Для частного застройщика важны в основном размеры и эксплуатационные характеристики. На фото ниже приведена часть норматива, в которой определяются типы и размеры блоков.

Выдержка из ГОСТа, нормирующего размеры фундаментных блоков

Маркировка по ГОСТу

Чтобы легче было ориентироваться в спецификации, в названиях блоков тем же ГОСТом заложена информация о их размерах и типе.

Сначала идет название. Далее — цифры, описывающие геометрию в дециметрах;.

  • первая — длина (9, 12,24);
  • вторая (через тире или точку) — ширина (3,4,5,6);
  • третья — высота (3,6);

Маркировка бетонных фундаментных блоков

Если длины и ширина встречаются любые, то высотой ФБС обычно делают 580 мм (в маркировке «6»). Изготовить блоки высотой 280 мм могут под заказ.

Далее, после цифр идет буквенное обозначение типа использованного бетона:

  • Т — тяжелый (цементно-песчаная смесь с щебнем). Самый тяжелый блок высокой плотности. Именно этот тип используют при строительстве фундаментов.
  • П — пористый с заполнителем из керамзитобетона. Имеют меньший вес, но и меньшую прочность, также более гигроскопичен.
  • С — из силикатобетона (основное вяжущее — известь). Этот тип блоков боится намокания, потому при строительстве фундаментов не используется.

Например, ФБС 24.4.6 Т расшифровывается так: прямоугольный блок из железобетона высокой плотности. Длина 2380 мм, ширина 400 мм, высота 580 мм. По аналогии вы сможете расшифровать и другие обозначения.

Размеры блоков ФБС по ГОСТ

Какие расходники и инструменты потребуются?

Блоки из бетона отлично подходят для строительства невысоких подпорных стен. Они легко монтируются, обладают достаточной устойчивостью и могут сдерживать большой объем земляных масс.

До начала строительства требуется подготовить материалы, оборудование и инструменты:

  1. Блоки ФБС разной длины.

  2. Цемент и песок для приготовления кладочной смеси.
  3. Арматурные стержни для армирования кладки.
  4. Геотекстиль.
  5. Обмазочная и рулонная гидроизоляция.
  6. Песок и гравий для устройства фундаментной подушки.
  7. Бетономешалка емкость 0,25 м3.
  8. Ведра для растворной смеси.
  9. Лопаты.
  10. Мастерок.
  11. Разметочный шнур.
  12. Трамбовка для уплотнения фундаментного основания.
  13. Стропы для подъема бетонных блоков.

Ввиду значительного веса, кладка ФБС производится с помощью грузоподъемной техники.

Возведение стенки

Для возведения на участке надежной опорной конструкции из строительных блоков или монолитного бетона нужно правильно сделать предварительные расчеты и выполнять монтаж согласно проектным чертежам изделия. При соблюдении всех требований защитно-декоративное строение прослужит продолжительный период.

Рытье траншеи

Первый этап возведения подпорки на земельном участке — это подготовка траншеи по контуру будущего строения. Для сокращения сроков выполнения строительных работ рекомендуется арендовать экскаватор. Но выравнивание и зачистка траншеи осуществляются вручную при помощи лопат.

На дно насыпается первоначально слой щебня, поверх которого укладываются металлические прутья или специальная армирующая сетка. Это придаст фундаменту прочность. Арматурные стержни устанавливаются вертикально по всему контуру рва. Это нужно для лучшей связки цементного раствора.

Если траншея не предусмотрена, тогда необходимо тщательно подготовить под бетонную подпорку поверхность грунта — очистить ее от сорняков, снять лопатой верхний слой почвы с травой и выровнять.

Сооружение опалубки

Опалубка для заливки тяжелой бетонной конструкции должна изготавливаться из прочного массивного материала. Для этой цели можно использовать деревянные щиты толщиной 3 см и бруски для их соединения между собой сечением 5х10 см.

Монтаж опалубки начинается с установки задней стенки, вдоль которой забиваются колья, затем монтируются остальные элементы конструкции. На этом этапе строительных работ изготавливается система дренажа.

Обустройство дренажа

Правильно обустроенная система дренажа удаляет воду от задней стены опорной конструкции и предупреждает вымывание почвы.

При выполнении монтажа дренажной системы поперечного типа в подпорной стенке проделываются отверстия Ø 10 см или закладываются готовые трубки.

Чтобы водоотвод обеспечивал удаление воды за пределы подпорки, его делают под наклоном. Шаг дренажа составляет 1 м.

Можно использовать асбоцементные (пластиковые) гофрированные трубы, имеющие перфорацию. Геотекстильный материал впитывает влагу и задерживает песок, по трубам осуществляется отвод воды за пределы строения.

Расчет и замес цементного раствора

Чтобы сделать прочную декоративную бетонную подпорку и она не разрушалась в процессе эксплуатации от температурных перепадов, для изготовления смеси рекомендуется использовать качественный морозостойкий цемент.

Пропорция компонентов раствора для отливки защитного сооружения:

  • 1 доля цемента;
  • 3 доли песка;
  • 1 доля мелкого щебня (гравия);
  • 1 доля воды.

Компоненты тщательно перемешиваются в емкости вручную с помощью лопаты. Можно арендовать бетономешалку, чтобы ускорить выполнение строительных работ. Полученная однородная масса заливается в предварительно установленную опалубочную конструкцию.

Чтобы бетон не потрескался в жаркий летний период, не начал деформироваться, на этапе схватывания и высыхания его периодически смачивают водой.

Демонтаж опалубочной конструкции выполняется не раньше истечения 5-7 суток. А полностью материал высыхает на протяжении 28 суток. После этого шпателем осуществляется зачистка поверхности от образовавшихся бугорков и наплывов.

Заполнение пространства за опорной конструкцией

Первоначально укладывается дренажное полотно или засыпается дренажный грунт. Затем укладываются слои отобранного грунта по 20-40 см, каждый из которых тщательно трамбуется. Сверху кладется срезанный ранее растительный слой почвы.

Гидроизоляция поверхности

Задняя часть защитной подпорки надежно гидроизолируется. В качестве материала можно использовать рубероид или толь. Гидроизоляционный материал укладывается в 2 слоя на битумную мастику. При обустройстве бетонной конструкции на сухом грунте ее заднюю поверхность достаточно покрыть битумом в 2 слоя.

Какой фундамент лучше блочный или ленточный — Фундамент своими руками

При составлении калькуляции на производство строительных работ стоимость возведения фундаментов составляет четвертую часть всех расходов на постройку здания.

Каждый индивидуальный застройщик не отказался бы сэкономить значительные денежные средства на этой части строительных работ, соблюдая при этом баланс соотношения цены и качества, а в случае с фундаментами, еще прочности и надежности.

Для технико-экономического сравнения можно рассмотреть стоимость возведения популярных видов фундаментных конструкций: монолитный бетонный и сборный из блоков ФБС.

Монолитные и сборные основания: сравнительная характеристика

Чтобы дать сравнение и сделать вывод – какой фундамент дешевле: монолитный или сборный из блоков ФСБ, необходимо разобраться в их устройстве и монтаже.

Монолитные бетонные и сборные несущие конструкции могут иметь два вида исполнения: ленточные и столбчатые. Существует множество отличий при производстве работ по устройству этих видов фундаментных конструкций:

Блочные конструкции рекомендуется применять для устройства заглубленных фундаментов.

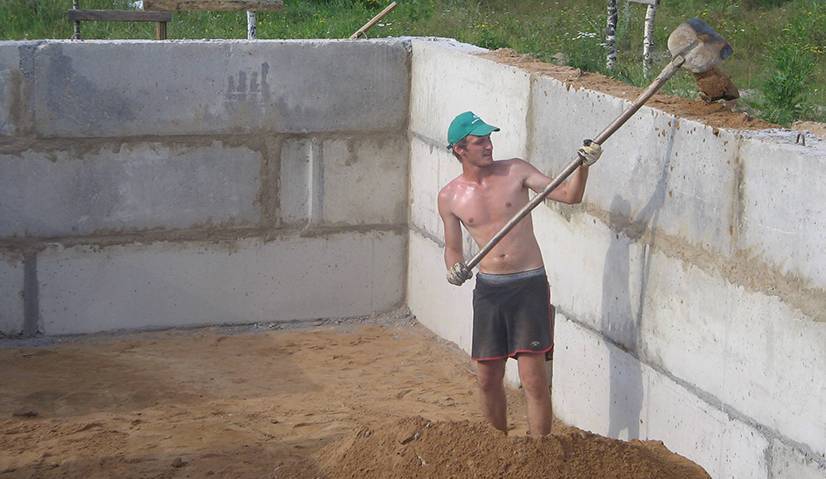

Готовые ФБС значительно ускоряют кладку подземной части дома, и поэтому сборные фундаменты дешевле, чем другие виды.

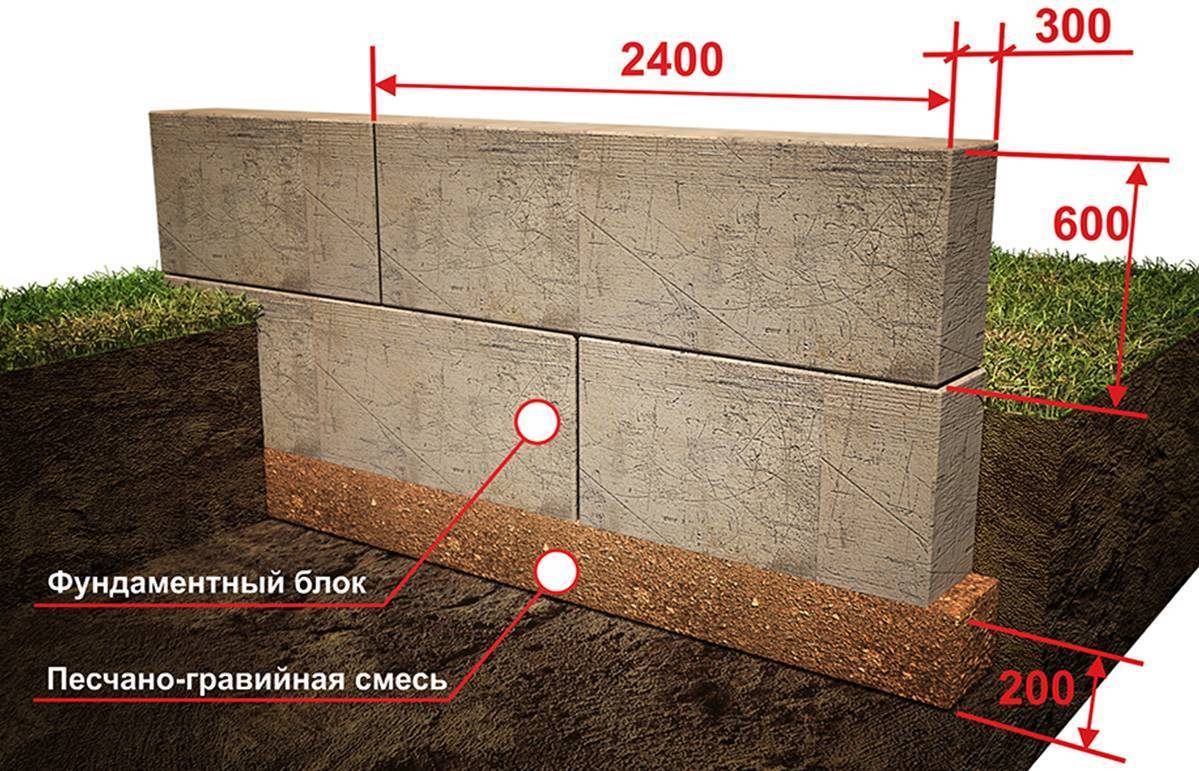

Сборная блочная фундаментная лента, выполненная из блоков ФБС

Сравнение монолитного и блочного фундаментов

В сравнительной таблице можно увидеть основные различия устройства и монтажа фундаментов:

  • Объемы земляных работ для устройства обоих видов несущих конструкций примерно одинаковые с небольшим перевесом для монолитной конструкции, для которой понадобится немного больше места при армировании и монтаже опалубочной системы.
  • Ценовая стоимость сборного железобетона и готовой бетонной смеси для монолитного бетонного массива практически одинакова.
  • Фундаментные блоки укладываются на слой цементно-песчаного раствора при помощи автокрана.
  • Монолитная лента требует значительно больше затрат на приобретение материалов для опалубки и армирования, изготовления арматурных каркасов и их монтажа, изготовления бетона (при малых объемах) или покупки с доставкой бетоновозом – миксером товарного бетона и укладки бетонной смеси в конструкцию ленты. Сюда еще надо добавить трудозатраты на уплотнение бетонной смеси вибрированием и уход за бетоном в течение 3 – 7 дней до набирания им 70% прочности.
  • Стоимость машиносмены автокрана для выгрузки и монтажа сборного блочного конструкции составляет около 12000 рублей. Монтаж ФБС способно выполнить за несколько дней звено рабочих – монтажников в количестве 3-х человек. Если провести простейшие расчеты, можно сделать следующие выводы, что совокупность затрат на аренду автокрана, зарплату монтажников и покупку цементного раствора будет в два или три раза дешевле, чем выполнение аналогичных работ при производстве работ по возведению монолитного несущего конструктива.

Комбинированный совмещенный способ устройства фундаментов

На основании перечисленных условий производства работ и экономической целесообразности можно сделать однозначный вывод, что ленточный фундамент из блоков ФБС будет лучше по всем показателям, чем монолитный.

Экономия при устройстве блочной конструкции

Существует несколько дополнительных возможностей снизить затраты на устройство конструкций из блоков. Например:

  1. При монтаже использовать блоки б/у в хорошем состоянии, цена которых будет в несколько раз ниже новых.
  2. Возможность сооружения блочного фундамента зимою, когда на монтажные работы предлагаются большие сезонные скидки.
  3. Сочетание при устройстве сборного фундамента как и блоков ФБС, так и мелкоразмерных камней (шлакоблока или кирпича).

Такие несложные мероприятия позволяют значительно снизить стоимость возведения сборного несущего основания дома.

Особенности выбора

Несмотря на сравнительные ценовые показатели, нельзя так однозначно подходить к выбору: ФБС или монолит. Бывают случаи, когда лучше сделать выбор в сторону более дорогой конструкции фундамента и обеспечить при этом максимальную надежность и прочность всего строения.

Известно, что любая монолитная конструкция будет более прочной, чем сборная из отдельных фрагментов. Эта истина идеально подходит к фундаментным массивам. Армированный бетонный блок сам по себе представляет единый монолит, но конструкция, собранная из отдельных фундаментных блоков, не будет полностью целой и монолитной. Это нужно учитывать при выборе вида несущего основания.

Если на участке под застройку имеется грунтовое основание с возможным сдвигом в горизонтальной плоскости, сборный фундамент может оказаться в крайне неустойчивом положении, что может привести к потере целостности массива фундамента.

Тело подпорной стенки

Тело подпорной стенки — это надземная часть несущей конструкции, которая также выполняет и декоративные функции. Тело гравитационных подпорных стенок для обеспечения их устойчивости должно обладать достаточной массой.

Примечание: Гравитационные подпорные стенки обеспечивают устойчивость за счет своей массы и массы грунта, находящегося над подошвой конструкции стенки, а также силы трения, возникающей в плоскости подошвы стенки.

Стенка может быть как жестко закрепленной в грунте, так и упругой конструкцией.

Стенки с жестко закрепленной конструкцией — это монолитные стенки из бетона, кладки из камня, кирпича или бетонных блоков, связанных цементным раствором.

Советы строителей

Подводя итоги, можно привести некоторые полезные советы строителей по данной теме:

При строительстве зданий на глинистом грунте рекомендуется предварительно осуществить заливку монолитной плиты или ленты со сборным цоколем

При установке блоков в несколько рядов необходимо уделить особое внимание точности разбивки, а также установить металлические штыри на глубину будущего погружения блоков в грунт. При строительстве на участках с неблагоприятной почвой лучше обратиться за консультацией к геологам

Если потребуется, они порекомендуют добавить к двухслойной подушке еще и дополнительный песчаный слой. Армирующий пояс всегда должен быть шире устанавливаемых блоков

Для повышения прочности конструкции он может быть реализован в виде верхнего и нижнего поясов.

Какие камни подойдут для строительства?


Для того чтобы определить наиболее подходящий тип блока, потребуется учитывать не только прочность и элементы декора для приусадебной территории, но также установку дренажной системы и общие габариты подпорного сооружения. Существенную роль играет финансовая составляющая, поскольку в целом конструкции выходят дорогими.

Выбор стенового материала производится в ходе выполнение проектно-изыскательских работ, которые установят и необходимый тип блока, и размеры стены, чтобы гарантировать неподвижность грунта на многие десятилетия вперед. Как правило, выбор варианта кладочного камня выполняют в ходе технико-экономического обоснования, сравнивая между собой различные варианты, при этом выбирают наиболее оптимальный в соотношении «цена-прочность-дизайн».

Сооружение низких подпорных стенок в большинстве случаев выполняют для декоративных целей, поэтому они не требуют тщательного расчета устойчивости и применения высокопрочных блоков.Для более высоких конструкций потребуется точный расчет нагрузок, выбор материала блоков и их габаритов. Более того, чтобы предотвратить опрокидывание либо смещение стены, выполняют следующие мероприятия:

  • сторону, обращенную к земле, выполняют максимально шершавой, с выступами для сцепления с грунтом;
  • в блочных конструкциях делают выступы;
  • для снижения давление грунта на часть конструкции, на ней выполняют уклон, направленный к возвышенности.

Лучшие камни для опорных стен

Материал блоков и их прочность является определяющими при выборе стенового материала подпорных конструкций:

  1. Блок ФБС: М150-200, плотность 2300 кг/м3,20х20х40см и малый вес – 33 кг, средняя стоимость 5312 руб. за 1 м3. Такие габариты позволяют возводить стенку без привлечения подъемной техники. Это отличное решение для оформления ландшафтного дизайна, хотя обычно их используют при строительстве усиленного фундамента здания.

  2. Керамзитобетонные блоки могут применяться для подпорных стен с дополнительным защитным слоем. Лучшая модификация: полнотелый Д1950, 390х190х188 мм, М 100, стоимость 4180 руб. за 1 м3.
  3. Пеноблоки — легкость строительного материала и несложность монтажа, при самой демократичной стоимости, делают их предпочтительными для многих застройщиков. Тем не менее при его укладке нужно быть осторожный при выборе марки и прочности. Также потребуется планировать установку гидрозащиты и эффективную дренажную систему. Наиболее подходящим для подпорной стены может быть модификация блоков с характеристиками: конструкционные D1200, М150 с плотностью 1200 кг/м3, с коэффициентом паропроницаемости не выше 0.1, с габаритами 200х300х600 мм, стоимость 3800 руб. за 1 м3.
  4. Шлакоблоки, нужно выбирать высококачественные с гладкими внешними гранями и высокопрочными характеристиками либо с керамзитовым наполнителем, либо пескоцементные М-100 и 125, лучше если они будут 2-х пустотные, чтобы можно было выполнить дополнительное вертикальное армирования. Для такого стенового материала тоже потребуется отделка и гидрозащита. Характеристики лучшего варианта: М100, плотность 1200 кг/м3, размеры 390х190х189 мм, стоимость 4200 руб. за 1 м3.

Подготовка раствора

Но, раствор не должен растекаться в процессе укладки. Для повышения морозостойкости и прочности конструкции в раствор рекомендуется внести специальный пластификатор. Он придает следующие характеристики:

  • улучшение адгезии;
  • пластичность;
  • устойчивость к низким температурам;
  • влагостойкость;
  • однородность;
  • самостоятельное уплотнение;
  • повышенная прочность.

При подготовке раствора для сооружения стены из шлакоблоков своими руками начинающие мастера зачастую применяют простой шампунь в качестве пластификатора. Но, так делать не рекомендуется, это чревато ухудшением прочности и других характеристик раствора.

Как правило, под шлакоблок создают монолитный фундамент. Он должен быть выше почвы примерно на 70 см. По толщине фундамент не должен быть меньше блоков. Идеально, если он будет намного толще.

Прежде чем, укладывать шлакоблок, следует проложить гидроизоляционный слой. Далее можно выполнять кладку. Но, основа под первый ряд должна быть предельно ровной. В ином случае конструкция разрушится.

Устройство блочного фундамента, конструктивная схема основания

Конструктивную схему фундамента определяют тип почвы и проект здания. От этого зависит тип и количество плит. Обустройство ленточного фундамента для дома из ФБС начинают c расчета количества блоков. Иногда размеры здания заданы так, что, даже используя доборные элементы меньшего размера, невозможно подобрать целое количество ЖБИ. В этом случае между блоками оставляют промежутки, которые впоследствии заливают раствором или закладывают кирпичами.

Блочный фундамент, также как и ленточный, позволяет организовать в доме подвал или цоколь. Если такие помещения предусмотрены проектом, то глубина заложения фундамента будет ниже уровня промерзания грунта, а количество рядов будет зависеть от высоты цоколя.

Котлован выкапывается, если грунт неустойчивый и нижним рядом будут плиты ФЛ (блоки с подпятником); при строительстве цокольного этажа (помещение, заглубленное меньше, чем на половину своей высоты) или подвала (заглубление больше, чем на половину высоты помещения). В прочих ситуациях достаточно траншеи.

На дно траншеи выкладывается подушка из песка и щебня толщиной 15 см (для пучинистых грунтов для компенсации подвижности подушка может достигать 35 см). Подушка должна быть на 15-25 см больше фундамента, блоки не должны с нее свисать.

Ряды блоков укладываются со смещением, для увеличения прочности конструкции. Вертикальные швы формируют из цементного раствора.

Для создания дополнительной прочности через один или два ряда блоки ФБС армируют. Для этого используют 2-5 прутов класса А1-А3 или арматурную проволоку. Правила при укладке такие же, как для ленточного фундамента: пересечение прутов в местах стыков стен, связывание углов. Поверх армирующего пояса формируют слой раствора, на который устанавливают следующий ряд блоков.

Армирующий пояс используют для предотвращения внезапной усадки и образования трещин, компенсации точечной нагрузки, однородного распределения вертикальной нагрузки.

При неглубоком залегании грунтовых вод необходимо организовывать гидроизоляцию фундамента. Ее выполняют одним из следующих способов:

  • Нанесение битумной мастики (проклейка или обмазка в зависимости от количества слоев).
  • Нанесение композиционных составов из силикона или акрила (покраска).
  • Нанесение полимерной штукатурки.
  • Напыление жидкой резины.

Кроме гидроизоляции организовывают дренажную систему: в котловане по границе фундамента укладывают перфорационную трубу, производят засыпку щебнем и укрытие его геотекстилем.

Технология укладки


Подъемные автомеханизмы ставят так, чтобы не было обрушений стенок котлована. Первоначально укладывают блоки на углах ленточного фундамента, затем устанавливают столбчатые стаканы под колонны, если такие предусмотрены проектом.

Элементы ставят на цементно-песчаный раствор, который скрепляет их с подсыпанной или сборной подушкой. Иногда план раскладки предусматривает прокладку проволочной сетки в местах укладки фундамента из бетонных блоков. Правильность монтажа проверяют инструментами, регулируют ломом. Если перекос значительный, блок поднимают на стропах и выравнивают основание под установку.

Швы между сборными элементами заделывают раствором, предварительно проконопатив их и проштыковав для уплотнения. Второй ряд ставят на раствор так, чтобы соблюдалась перевязка вертикальных швов. Если при установке появляются незаполненные участки, в которые не помещаются стандартные блоки, их заделывают бетоном. Для этого устанавливают опалубку.

Готовую конструкцию с внешней стороны обшивают пленкой для изоляции от влаги, после этого утепляют пенопластом, пеноизолом или другими материалами с низким водопоглощением. Цокольный этаж или стена первого уровня кладется сразу после застывания раствора и обратной засыпки пазух.

Стены цоколя могут быть уже, чем лента фундамента, или нависать над ней. Это зависит от материала кладки, размеры при этом выбираются по конструктивному расчету. Если стена легкая и теплая (пенобетон, шлакобетон, газобетон), ее толщина будет небольшой. Перед кладкой делают горизонтальную изоляцию и ставят отлив из оцинковки по периметру стыка. Так дождь и снег не попадут в шов соединения.

Каким требованиям они должны отвечать для ленточного фундамента

Фундаментные блоки производятся в соответствии с техническими условиями и нормативами ГОСТ.

По форме блоки разделяются на:

  • Целые. Представляют собой базовые брикеты со стандартными размерами.
  • Доборные. Используются для заполнения участков ленты, где нельзя разместить целый блок.

По высоте существует два варианта:

  • 380 мм.
  • 580 мм.

На практике их величину округляют и называют соответственно 30 и 60 см.

По ширине:

  • 300 мм.
  • 400 мм.
  • 500 мм.
  • 600 мм.

Длина блоков составляет:

  • 880 мм.
  • 1180 мм.
  • 2380 мм.

Кроме размеров, блоки ФБС различаются по материалу:

  • Керамзитобетон или силикатный бетон с минимальной плотностью 1800 кг/м3.
  • Высокопрочный легкий бетон В100.
  • Высокопрочный тяжелый бетон марок М200-М500.

В состав материала входят также пластификаторы, уменьшающие хрупкость бетона, и арматура из высокопрочной стали А1 или А111. Присутствуют добавки, увеличивающие морозостойкость бетона.

ОБРАТИТЕ ВНИМАНИЕ!
Существует еще один тип фундаментных блоков — мелкоформатный брикет с размерами 40:20:20 см (длина:ширина:высота). Он позволяет работать без участия подъемной техники, но из-за большого количества стыков не способен образовать ленту достаточной жесткости и прочности, поэтому используется реже.

Вывод

ФБС -надежный и крепкий материал, который удобно использовать при строительстве многоэтажных домов. Но при необходимости изготовления фундамента для частного строения, лучше использовать другие виды фундаментов, т. к. самостоятельный монтаж блоков ФБС невозможен по причине большого веса этих изделий.

В том случае, когда все же решено возводить блочный фундамент, его разметка и подготовка подушки производится аналогично тому, как готовят её для ленточного фундамента. Также для такого вида основания можно использовать все виды гидро и теплоизоляции, которые применяются для ленточного основания.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
