Варианты и технология усиления перекрытий — плит, из дерева и других

Особенности усиления плит перекрытия

При строительстве зданий и сооружений используются различные типы плит перекрытия: пустотные, монолитные и ребристые. В зависимости от типа плиты, условий эксплуатации и характера разрушения инженер-строитель принимает решение какой тип или типы усиления применить. Решение принимается в каждом конкретном случае, производится прочностной расчет усиления плиты перекрытия, а также оформляется и согласовывается технический проект.

На данный момент времени в арсенале конструктора есть следующие технологии усиления повреждённой плиты перекрытия: усиление плит перекрытия углеволокном, усиление плит перекрытия металлическими балками, а также усиление плиты перекрытия сверху или снизу наращиванием арматуры и слоя бетона. Рассмотрим технологии восстановления несущей способности плит перекрытия подробнее.

Усиление пустотных плит перекрытия

Технология усиления и ремонта пустотных плит перекрытия, является одной из самых простых и самых малозатратных. Суть технологии заключается в высвобождении плиты от всех механических нагрузок (оборудование, мебель и пр.). Далее производится механическое вскрытие пустот, установка арматуры и принудительное, под давлением, наполнение пустот высокопрочным бетонным раствором.

Усиление монолитных плит перекрытия

Вид усиления железобетонных изделий этого вида принимается конструктором на основании обследования конкурентного сооружения и расчета величины механических нагрузок. В подавляющем большинстве случаев принимается решение об усилении плиты перекрытия снизу, в зоне изгибающих нагрузок. Разработано и используется две технологии усиления монолитной плиты снизу.

В обоих вариантах присутствует дополнительный арматурный пояс, на который методом торкретирования «набрасывается» дополнительный бетонный материал. Разница заключается в том, что в первом варианте дополнительный арматурный пояс крепится к усиливаемой плите через специальные отгибы, приваренные к вскрытой арматуре усиливаемой плиты. А во втором случае армпояс крепится к стальной полосе, смонтированной на сквозных анкерных болтах.

В ряде случаев применяется технология усиления сверху с устройством железобетонных шпонок, верхнее наращивание в виде дополнительной монолитной армированной плиты и другие технологии. В любом случае при усилении монолитной плиты решаются задачи:

  • Эффективное крепление арматурного пояса к ремонтируемой поверхности.
  • Установка опалубки.
  • Заливка бетонного раствора и уход за залитой конструкцией.

Усиление ребристых плит перекрытия

Ремонт ребристых плит перекрытия предусматривает использование трех технологий. Дополнительное армирование и бетонирование как в случае с монолитными плитами. Установка поддерживающих колонн и усиление несущей способности плиты с помощью шпренгельной арматуры.

Шпренгельная арматура обустраивается по диагоналям усиливаемой конструкции и образуя взаимно пересекающиеся плоскости (ребра жесткости) обеспечивают необходимое усиление и жёсткость усиливаемой плиты перекрытия

Усиление П образных плит перекрытия

Работы по увеличению несущей способности П-образных плит перекрытия могут осуществляться либо наращиванием нового массива армированного бетона, как в предыдущих случаях, так и усилением плит перекрытия швеллером. В этом варианте изгибающие нагрузки на плиту перераспределится на балки из швеллера и несущие стены. Ввиду неэстичности внешнего вида усиления, данный метод используется для ремонта и реконструкции производственных цехов и складских помещений.

Аналогичный эффект получается при усилении монолитных плит перекрытия сверху металлическими балками. Данная технология связывает аварийную плиту своеобразным «корсетом» из сварных швеллеров или двутавровых балок и не допускает ее разрушение.

Усиление железобетонных плит перекрытия углеволокном

Это самая современная технология, позволяющая существенно увеличить несущую способность пииты перекрытия любого вида и типа конструкции. Суть и технический смысл технологии заключается в наклеивании на верхние или нижние поверхности плиты углеродной ленты и ламелей.

Углеродные волокна работают как дополнительное армирование и увеличивают несущую способность конструкции. Учитывая небольшую относительную прочность углеволокна можно говорить, что с помощью данного метода невозможно кардинально увеличить несущую способность плит перекрытия.

Особенности усиления плит перекрытия

При строительстве зданий и сооружений используются различные типы плит перекрытия: пустотные, монолитные и ребристые. В зависимости от типа плиты, условий эксплуатации и характера разрушения инженер-строитель принимает решение какой тип или типы усиления применить. Решение принимается в каждом конкретном случае, производится прочностной расчет усиления плиты перекрытия, а также оформляется и согласовывается технический проект.

На данный момент времени в арсенале конструктора есть следующие технологии усиления повреждённой плиты перекрытия: усиление плит перекрытия углеволокном, усиление плит перекрытия металлическими балками, а также усиление плиты перекрытия сверху или снизу наращиванием арматуры и слоя бетона. Рассмотрим технологии восстановления несущей способности плит перекрытия подробнее.

Усиление пустотных плит перекрытия

Технология усиления и ремонта пустотных плит перекрытия, является одной из самых простых и самых малозатратных. Суть технологии заключается в высвобождении плиты от всех механических нагрузок (оборудование, мебель и пр.). Далее производится механическое вскрытие пустот, установка арматуры и принудительное, под давлением, наполнение пустот высокопрочным бетонным раствором.

Усиление монолитных плит перекрытия

Вид усиления железобетонных изделий этого вида принимается конструктором на основании обследования конкурентного сооружения и расчета величины механических нагрузок. В подавляющем большинстве случаев принимается решение об усилении плиты перекрытия снизу, в зоне изгибающих нагрузок. Разработано и используется две технологии усиления монолитной плиты снизу.

В обоих вариантах присутствует дополнительный арматурный пояс, на который методом торкретирования «набрасывается» дополнительный бетонный материал. Разница заключается в том, что в первом варианте дополнительный арматурный пояс крепится к усиливаемой плите через специальные отгибы, приваренные к вскрытой арматуре усиливаемой плиты. А во втором случае армпояс крепится к стальной полосе, смонтированной на сквозных анкерных болтах.

В ряде случаев применяется технология усиления сверху с устройством железобетонных шпонок, верхнее наращивание в виде дополнительной монолитной армированной плиты и другие технологии. В любом случае при усилении монолитной плиты решаются задачи:

  • Эффективное крепление арматурного пояса к ремонтируемой поверхности.
  • Установка опалубки.
  • Заливка бетонного раствора и уход за залитой конструкцией.

Усиление ребристых плит перекрытия

Ремонт ребристых плит перекрытия предусматривает использование трех технологий. Дополнительное армирование и бетонирование как в случае с монолитными плитами. Установка поддерживающих колонн и усиление несущей способности плиты с помощью шпренгельной арматуры.

Шпренгельная арматура обустраивается по диагоналям усиливаемой конструкции и образуя взаимно пересекающиеся плоскости (ребра жесткости) обеспечивают необходимое усиление и жёсткость усиливаемой плиты перекрытия

Усиление П образных плит перекрытия

Работы по увеличению несущей способности П-образных плит перекрытия могут осуществляться либо наращиванием нового массива армированного бетона, как в предыдущих случаях, так и усилением плит перекрытия швеллером. В этом варианте изгибающие нагрузки на плиту перераспределится на балки из швеллера и несущие стены. Ввиду неэстичности внешнего вида усиления, данный метод используется для ремонта и реконструкции производственных цехов и складских помещений.

Аналогичный эффект получается при усилении монолитных плит перекрытия сверху металлическими балками. Данная технология связывает аварийную плиту своеобразным «корсетом» из сварных швеллеров или двутавровых балок и не допускает ее разрушение.

Усиление железобетонных плит перекрытия углеволокном

Это самая современная технология, позволяющая существенно увеличить несущую способность пииты перекрытия любого вида и типа конструкции. Суть и технический смысл технологии заключается в наклеивании на верхние или нижние поверхности плиты углеродной ленты и ламелей.

Углеродные волокна работают как дополнительное армирование и увеличивают несущую способность конструкции. Учитывая небольшую относительную прочность углеволокна можно говорить, что с помощью данного метода невозможно кардинально увеличить несущую способность плит перекрытия.

Усиление железобетонных перекрытий

Усиление железобетонных плит перекрытий и покрытия — сложный инженерно-технический процесс, требующий высокого профессионализма мастеров. В каждом конкретном случае мы разрабатываем проектный план усиления конструкций, отвечающий требованиям СНИП и эстетическим характеристикам. На вооружении специалистов КСК Construction есть несколько многократно проверенных, существенно отличающихся методов, успешно решающих две основные задачи:

  1. Передача части или всей нагрузки конструкции усиления;
  2. Увеличение несущих способностей ранее существующих архитектурных составляющих.

Популярное и экономичное в последние годы строительство офисных зданий по быстровозводимой технологии из металлоконструкций после длительной эксплуатации требует реконструкции. Мы проведем усиление монолитных железобетонных перекрытий:

  • Наращивая монолитный слой сверху с устройством железобетонных шпонок;
  • Наращивая монолитный слой сверху в виде ребристой плиты;
  • Наращивая монолитный слой сверху при обеспечении сцепления поверхностей;
  • Наращивая монолитный слой сверху при недостаточном сцеплении поверхностей;
  • Создавая неразрезности наращенного перекрытия;
  • Подводя металлические разгружающие балки снизу.

Усиление монолитных безбалочных перекрытий, как правило, требуется тогда, когда проводится реконструкция административного здания и других зданий, имеющих перекрытия в виде гладких плит, опирающихся на капители. Укрепление проводим наиболее рентабельным способом из представленных:

  • Замена существующего перекрытия новым;
  • Переустройство существующего перекрытия в плиты опертые по контуру;
  • Переустройство существующего перекрытия в балочные плиты;
  • Наращивание сверху с устройством шпонок;
  • Устройство железобетонного наращивания в виде кессонной плиты;
  • Полное разгружение существующего перекрытия балками из прокатного металла.

Срок службы межэтажных перекрытий намного ниже, чем стен и фундамента. Усиление межэтажных перекрытий железобетоном сверху позволит устроить перекрытия без разборки старых. Закрепив металлическую арматуру в капитальные стены и закачав бетонную массу, мы получаем новое железобетонное перекрытие со значительно увеличенными несущими возможностями.

Усиление бетонного перекрытия осуществляем с помощью набетонки сверху и снизу. Если перекрытие кроме стен, опирается и на балки, то их тоже укрепляем

Особое внимание уделяем прочности адгезии нового бетона со старым

Усиление многопустотных плит перекрытия требует замоноличивания каналов пустот. Особенно, если между пустотами образованы продольные трещины.

Превратить пустотную плиту в монолитную конструкцию возможно, проведя усиление пустотного перекрытия дополнительным армированием части пустот плоскими металлическими каркасами с последующим заполнением бетоном.

Усиление балок перекрытия

Аварийность здания во многом зависит от состояние балок перекрытия, подвергающихся большим несущим нагрузкам. Как именно усилить балки перекрытия вашего объекта, поможет разобраться наш эксперт, учитывая степень износа, требования к помещению и условия работы.

Усиление перемычек и балок перекрытия многократно апробировано практикой работы компании и состоит из основных способов:

  • Увеличение сечения;
  • Усиление металлом;
  • Установка протезов;
  • Уменьшение пролета;
  • Уменьшение шага;
  • Усиление стропил.

Местное или общее усиление металлических балок перекрытий путем установки накладок и ребер или затяжкой вдоль нижнего пояса, посредством шпренгелей – простые, доступные и весьма эффективные методы усиления. Строительство ангаров и других быстровозводимых зданий из металлоконструкций предусматривает изначальное усиление балок перекрытий.

То, что пора начинать усиление деревянных балок перекрытий накладками или другим способом, владельцы недвижимости могут определить сами по появившимся вибрациям и скрипу. Установка накладок из дерева толщиной не менее 50 мм на ослабленном участке поможет решить проблему. Перед установкой обязательно обрабатываем балки противогрибковыми препаратами, при помощи домкратов сводим до минимума образовавшийся прогиб. Насквозь прикрепленные болты и шпильки надежно удерживают конструкцию.

Кроме традиционных способов, КСК Construction широко применяет усиление балок перекрытий углеволокном. Закрепленное эпоксидным клеем в несколько слоев углеволокно придает деревянной конструкции прочность металла!

Как выявить нарушение конструкции

Часто дефекты неумышленно могут быть замаскированы различными окрасками, штукатурками, подвесными потолками, что не позволяет своевременно их обнаружить и приступить к работам по восстановлению и ремонту.

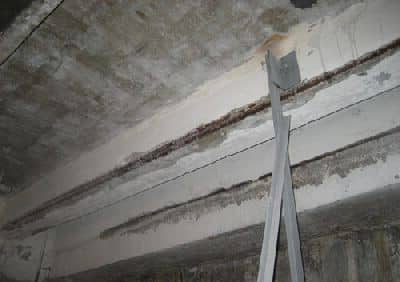

Следует обращать внимание на сколы и отслоения бетона плит в нижней части, также на трещины и отслоения стяжки или покрытия пола в верхней части. На обнажение и коррозию арматуры, на появление на поверхности бетона следов замачивания, а также различных высолов и выщелачиваний (потемнение или осветление локальных участков)

Недопустимые прогибы и провисания перекрытия, трещины в центральной части конструкции и у опор в соответственно зонах действия так называемых «максимального момента» и «перерезывающих сил».

Усиление перекрытий – необходимое мероприятие

Необходимость осуществления восстановительных работ, направленных на увеличение прочности перекрытий, возникает достаточно часто:

  • при выполнении планового ремонта обычной квартиры, расположенной в многоэтажном доме;
  • при осуществлении ремонтных работ внутри помещений производственного или складского назначения;
  • в процессе реставрации архитектурных памятников и восстановления межэтажных конструкций старых зданий;
  • при производстве ремонтных мероприятий, связанных с серьезной перепланировкой различных видов помещений.


Техническое состояние этих конструктивных элементов – один из основных факторов, которые определяют необходимость осуществления реконструкции гражданских и жилых зданийПричины разрушения несущих конструкций различные:

  • несоблюдение требований технологии при выполнении строительных работ;
  • использование низкокачественных строительных материалов;
  • значительное повышение нагрузки на несущие стены и потолки;
  • арматурная коррозия, связанная с нарушением защитного слоя.

Кроме того, иногда возникает потребность в укреплении межэтажных панелей, состояние которых вполне удовлетворительное. Такая ситуация связана с изменением функционального назначения помещений. Ведь новые владельцы зданий достаточно часто размещают массивное оборудование, выполняют существенную реконструкцию, а также повышают этажность строения.

В зависимости от характерных особенностей разрушения, ремонтные работы предусматривают:

  • удаление разрушающихся элементов и локальную их замену новыми;
  • восстановление бетонного массива или наращивание толщины плит;
  • усиление панелей стальной сеткой или дополнительными прутками арматуры;
  • установку в участках стыковки балок стальных накладок и мощных хомутов.

Выбор оптимального метода усиления определяется строителями в зависимости от материала перекрывающих конструкций. В качестве материала перекрытий используется:

  • древесина;
  • металлопрофиль;
  • железобетон.

Эти работы предусматривают целый комплекс мероприятий, которые направлены на восстановление несущей способности перекрытия и отдельных частей В одних случаях для увеличения нагрузочной способности применяется бетон, усиленный стальной арматурой, в других производится установка опорных элементов или используются металлические хомуты. Допускается установка на проблемном участке опорных стоек, изготовленных из металлопроката или деревянных брусьев. При выполнении восстановительных мероприятий и установке перекрытий следует придерживаться требований технологии и использовать качественное сырье.

https://youtube.com/watch?v=avFI5x4Ff1Q

Начало работ

Каждый такой случай внимательно изучается специалистами. Проводится диагностика состояния несущих стен и плит перекрытий.

Обязательно изучаются параметры плиты: ее ширина, величина поперечного сечения и пролет. После удаления защитного пласта бетона устанавливают рабочее армирование. Проводят анализ состояния бетона. Изучают имеющиеся дефекты.

Перед началом работ необходимо провести подготовительные мероприятия, которые заключаются в следующем:

  1. Под аварийное перекрытие подводят опоры, которые представляют собой бревна большого диаметра и распорки из металлических труб. Это необходимо для снижения и перераспределения нагрузки на плиты.
  2. Чтобы четко видеть всю картину повреждений, удаляют слои побелки, штукатурки и краски. Зачищают все осыпающиеся участки бетонного слоя. Металлические прутья очищаются от следов ржавчины. Потом арматуру обрабатывают преобразователем для коррозии.
  3. С верхней части плиты убирается оборудование, демонтируется пол.
  4. С мест, где будет укладываться новый слой бетона, убирают пыль, а сами участки обезжириваются.

https://youtube.com/watch?v=ZgpUJBeuXWs

Выявляем нарушение

Основными признаками разрушений становятся трещины и отслоение бетонных элементов, расположенных в нижней части отдела плит. Дефекты перекрытий сопровождаются появлением трещин и отслоением стяжки. К проблемам могут привести прогибы и провисания конструкций, появление трещин в центральной части конструкций и в местах опор. Тревожным звонком может стать появление участков с потемнением или, наоборот, осветлением поверхности.

По результатам обследования вырабатывается тактика решения проблемы. В первую очередь восстанавливают несущую способность конструкции.

Для этого выбирают способ дополнительного усиления железобетонных плит. Все эти усилия будут неэффективны, если не устранить причины, вызвавшие разрушение плиты.

Восстанавливаем ребристую платформу

Если разрушены соседние ребристые плиты, все дефекты в них будут одинаковые. При укреплении смежные уголки и опалубка, выполненная в виде прижатой снизу доски, создают лоток. Его заполняют свежим бетоном мелкозернистого типа, затем проводят виброобработку, используя игольчатую вибробулаву с гибким валом.

Для усиления перекрытий лучше брать «расширяющийся» безусадочный цемент. Уголки в дальнейшем станут дополнительной частью арматуры. Также требуется провести обработку антикоррозионной защитой и окрашивание суриком.

Реставрируем старые перекрытия

Конструкции, сделанные из двутавровых несущих балок перекрытия и бетона, в основе которого лежит битый кирпич, ремонтировать приходится редко. Причиной тому большой запас прочности. При строительстве перекрытий такого типа закладывается прочность, в 3 раза превосходящая необходимую.

Повреждение такого перекрытия может произойти только после длительного проникновения воды и возникшей по этой причине коррозии металлических частей. Видимым повреждением таких плит становятся трещины перекрытия.

Поперечные трещины не несут никакой угрозы. Поврежденные участки при реставрации удаляются и заменяются монолитными железобетонными.

Современные технологии

Сейчас все чаще предпринимаются попытки заменить металлические прутья углепластиком. Для этого изготавливают жгуты и ткань из пластика. Эти новые материалы по своей прочности превосходят металлическую арматуру. Если описывать свойства таких тканей, они идентичны кевлару, который используется для производства бронежилетов.

Коротко о главном

Несущий каркас любого здания состоит из нескольких жестко связанных друг с другом элементов: фундамента, стен, перекрытий, колонн и балок. Благодаря этой связке они вместе работают на сопротивление нагрузкам, поэтому любое изменение нагрузки на перекрытия отражается и на остальных конструкциях. Это значит, что усиление плит можно выполнять только на основании расчетов на все несущие элементы. Это делается с помощью классических способов – путем дополнительного армирования, заливки монолитной плиты или установки разгрузочных балок и ферм. А также с применением современных технологий и материалов.

Оценок 0

Способы усиления деревянных балок перекрытия

Основные типы и методы усиления деревянных перекрытий приведены в порядке увеличения трудозатрат и длительности на выполнение работ.

Тип усиления без изменения условий работы

Усиление деревянными накладками

Способ применяется в том случае, когда дерево повреждено. Накладки устанавливаются с двух сторон от балки из бруса (по бокам или сверху и снизу), максимально плотно к ней и скрепляются (затягиваются) насквозь болтом

При этом важно обработать поврежденный участок и накладки противогрибковым раствором. В критическом случае, если участок поврежден сильно – его лучше удалить

Чтобы усилить балку нужно крепить накладку по всей ее длине.

Усиление пролетов металлическими накладками (пластинами) или прутковыми протезами

Стальные пластины используются вместо деревянных, описанных выше. Металл также нужно обработать антикоррозионным раствором. Схема устройства показана на рисунке.


Усиление пролетов балок металлическими накладками и прутковыми протезами

Усиление перекрытия углеволокном (углепластиком)

Современная технология усиления (армирование углеродным волокном). Углеволокно (ленты, листы, пластины, нити, ткань) наклеивается в несколько слоев, пока не будут достигнуты требуемые показатели жесткости балки. Удобство работы и легкость материала приводят к тому, что углепластик приобретает популярность как эффективное средство для восстановления балок и строительных конструкций.

Ниже приведена схема армирования (усиления) балок перекрытия углеволокном.

Усиление балок углеволокном


Усиление балок углеволокном — схема


Усиленные балки углеродным волокном

Усиление на торцах деревянными или металлическими протезами

Технология позволяет усилить балку в местах стыка с несущей стеной. Это именно то место, где, за счет перепадов температур повреждение древесины происходит быстрее.

На схеме ниже показана технология усиление протезами из швеллера, прокатного профиля


Усиление протезами из швеллера, прокатного профиля


Усиление протезами из швеллера, прокатного профиля — 2

Монтаж пруткового протеза

Прутковый протез системы Дайдбекова выполняется из двух спаренных ферм, которые изготавливаются из обрезков арматурной стали сечением (диаметром) 10-25 мм. Длина протеза должна быть на 10% больше двойной длины сгнившего конца балки, но не более 1,2 м.


Устройство пруткового протеза

  1. Установить временные опоры под перекрытие на расстоянии 1-1,5 м от несущей стены, состоящие из стоек и прогона.
  2. Разобрать перекрытие снизу на ширину 75 см и сверху – 1,5 м от стены.
  3. Отрезать поврежденный участок балки (0,5м)
  4. Завести заготовку протеза вертикально в междуэтажное перекрытие и повернуть в горизонтальное положение, сначала надвигая на балку, затем, в обратную сторону задвигая в нишу стены.
  5. Сместить и прибить гвоздями сдвижную планку.


Установка пруткового протеза

Усиление балок шпренгельными затяжками


Усиление перекрытий — установка шпренгелей

Тип усиления с изменением условий работы

Усиление деревянных перекрытий такими способами предусматривает существенную перестройку несущей конструкции балочных пролетов.

Изменение схемы работы

Если нет возможности усилить деревянные балки перекрытия, можно попытаться их разгрузить, т.е., распределить нагрузку с существующих балок на дополнительно установленные элементы.

Усиление перекрытий путем установки опор под несущие балки

Опоры, подпирающие балки снизу, являются хорошим способом перераспределить нагрузку с балки на опору.


Усиление перекрытий — установка опор

Усиление перекрытий путем установки дополнительных балок

Если существующие лаги находятся в целости и сохранности, увеличить их несущую способность можно посредством увеличения их количества. Установка дополнительных деревянных балок позволит увеличить нагрузку на конструкцию. Устанавливая новые лаги нужно обязательно защитить их торцы рубероидом, чтобы избежать повреждения.


Усиление перекрытий — установка дополнительных балок

Надеемся, что из приведенных способов усиления деревянных балок перекрытия вы подберете именно тот, который решит вашу проблему наилучшим образом и с минимальными затратами.

Необходимые расходники и инструменты

Сбор расходных материалов и набор инструментария зависит от типа перекрытия и технологических особенностей усиления.

Чтобы восстановить деревянную конструкцию, понадобится покупка:

  1. Досок и балок не тоньше 4 мм.

  2. Рубероида для гидроизоляции.
  3. Крепежных элементов с саморезами, гвоздями.
  4. Профильной отвертки с молотком.
  5. Антисептика.

Для усиления плит Кейна будет необходима:

  • арматурная проволока или сетка;
  • хомуты, полосы стали;
  • аппарат для смешивания раствора;
  • электросварка;
  • отбойный молоток с ломом.

Железобетонную основу усиливают с расходниками и инструментами:

  • электрическим перфоратором;
  • металлопрофилем;
  • древесиной для опалубки;
  • компонентами для бетона.

Строители стараются до начала работ собрать необходимые приборы, оборудование, инструменты, чтобы не было причин отвлекаться.

Как усилить перекрытия – несколько традиционных способов

Каким способом восстановить несущую способность и целостность перекрытий, зависит от характера разрушений, назначения расположенных на и под ними помещений, расчетной нагрузки на стены и фундамент и многих других факторов

Цена вопроса здесь не самое важное, хотя иногда удается выбрать наименее затратный вариант без ущерба для качества

Усиление опорных колонн

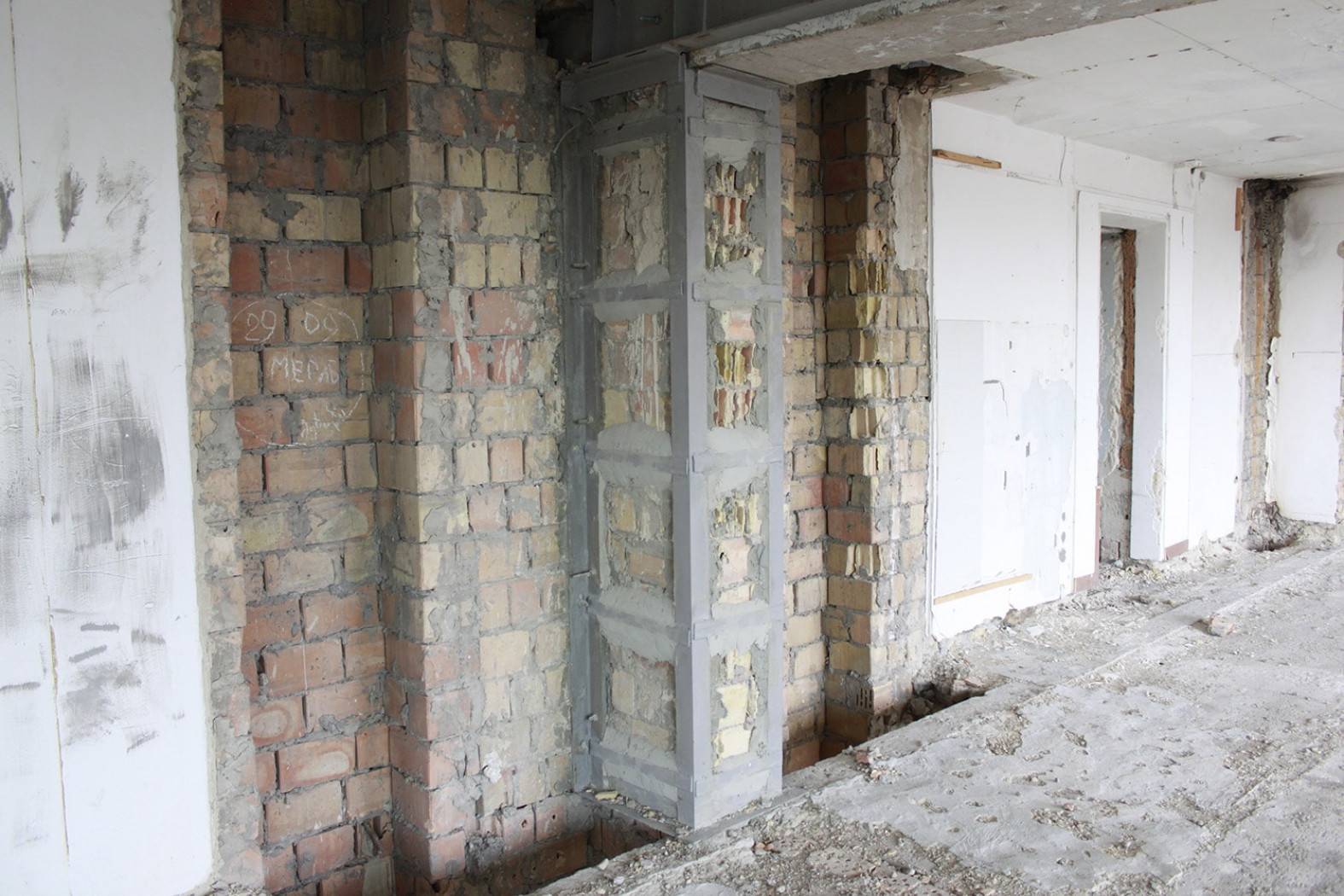

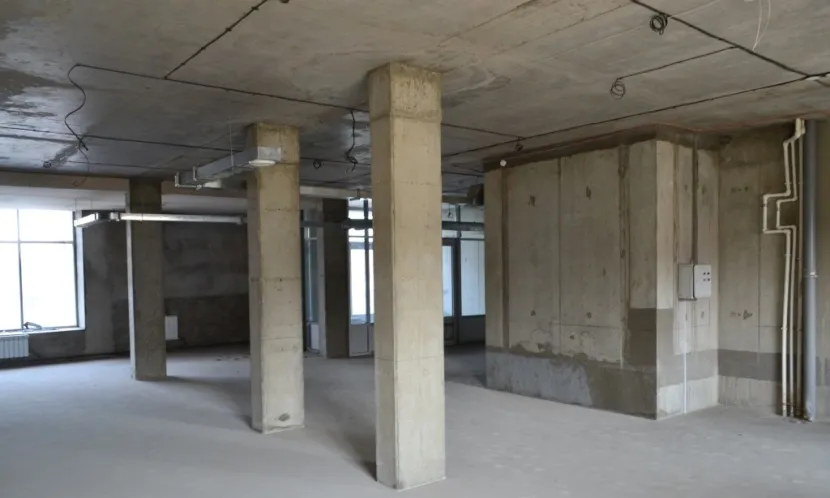

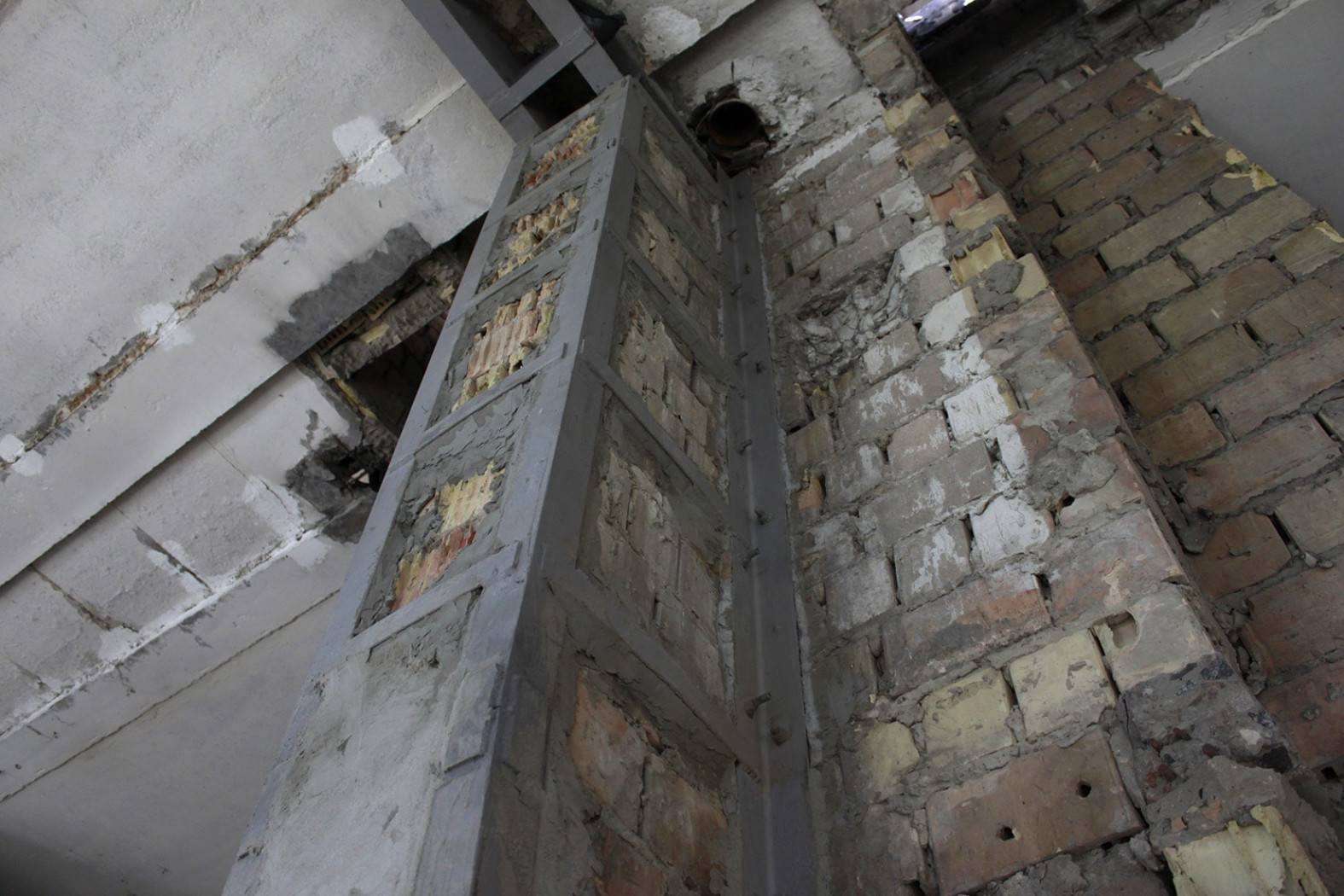

Если плиты перекрытия опираются на колонны с недостаточной площадью сечения, при увеличении нагрузки (например, при возведении тяжелой кирпичной перегородки на верхнем этаже) возникает риск их продавливания в точках опоры. В таких случаях увеличивают площадь опирания, расширяя верхний торец колонны или наращивая её по всей высоте.


Ещё один способ – возведение промежуточных колонн Источник lot-online.ru

Чтобы заставить существующий и наращиваемый объем железобетона работать единой конструкцией, необходим точный расчет марки бетона и конфигурации арматурного каркаса, а также усиление фундамента под подошвой колонн.

Установка металлических балок

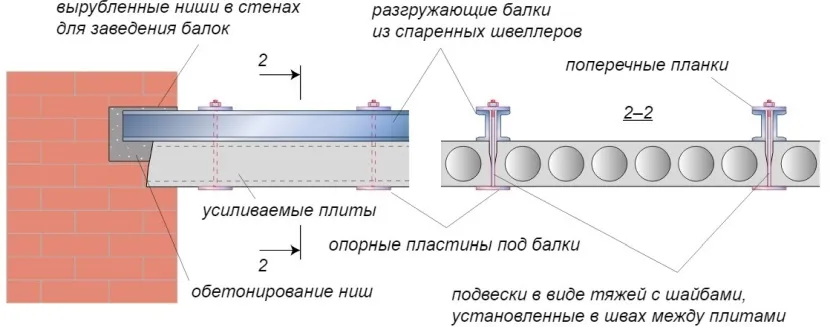

Усиление плит перекрытия металлическими балками снизу из швеллера или двутавра практикуется для всех видов перекрытий с большими пролетами для устранения их провисания. Сечение балки рассчитывается по величине пролета и сумме нагрузок.

Для монтажа балки снизу она подводится под плоскость перекрытия, до отказа прижимается к нему домкратами с большим усилием и подпирается телескопическими стойками. Затем монтируются опорные столбы.


Разгрузочные балки из двутавра в гараже Источник avtoykrutie.ru

Допускается усиление плит перекрытия металлическими балками сверху. Этот вариант предпочтительнее, когда интерьер нижнего этажа не хочется портить массивными конструкциями. Балку укладывают вдоль стыка плит торцами на несущие стены или в вырубленные в них ниши и притягивают к ним плиты подвесками с опорными пластинами.


Схема усиления с верхним расположением балки Источник cementim.ru

Замоноличивание перекрытия сверху

Самый распространенный и вместе с тем самый ненадежный способ, часто применяемый домовладельцами самостоятельно. Обнаружив трещины и сколы в бетонной плите, они заливают поверх неё армированный бетон, скрывая дефекты. Но по внешним повреждениям невозможно установить глубину трещин и их способность к разрастанию, а дополнительный слой бетона серьезно увеличивает нагрузку и ещё больше снижает несущую способность плит.

Чтобы правильно провести усиление плиты перекрытия сверху, необходимы расчеты по нагрузкам и соблюдение следующих условий:

  • арматурный каркас новой монолитной плиты должен иметь опору на несущие стены, для чего в них вырубаются ниши или просверливаются отверстия;
  • новый каркас нужно связать со старым, вырубив местами защитный слой бетона;
  • на поверхности старой плиты необходимо сделать насечки для лучшего сцепления со свежим бетоном.

Наращивание площади сечения балки

Одним из самых популярных способов укрепления балок перекрытий является наращивание их сечения установкой дополнительных деревянных накладок. В основном этот способ применяется в случаях, когда материал балок становится рыхлым вследствие естественного старения или же в результате жизнедеятельности жуков-древоточцев.

Увеличение площади сечения достигается установкой накладок из дерева толщиной не менее 50 мм на ослабленном или повреждённом участке. Отдельные специалисты утверждают, что имеет смысл лишь увеличение сечения по горизонтальным сторонам, то есть сверху и снизу балки, а наращивание толщины изделия по ширине не даёт полезного эффекта.

Перед установкой накладок, как и в случае с другими работами по укреплению балок, следует обработать ослабленные участки противогрибковыми средствами. После противогрибковой обработки нужно снизить до минимума уровень прогиба при помощи домкратов. Непосредственно монтаж накладок эффективнее осуществлять по всей длине балки. Прикрепление осуществляется при помощи болтов или шпилек насквозь.

В качестве усиливающего элемента можно использовать не только дерево, но и металл. В таком случае используются швеллеры или металлические полосы. Последние менее надёжны, чем швеллер, и могут применяться только для усиления небольших участков повреждённых балок.

Усиление пролёта балки с помощью металлических накладок производится по такому же алгоритму, как и в случае накладок из дерева, однако при этом имеет некоторые особенности. В частности, перед установкой металлические накладки обрабатываются антикоррозийным составом. Кроме того, между металлическими и деревянными частями следует устроить гидроизоляционный слой.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
