Возведение стропильной системы мансардной крыши: особенности устройства и монтаж своими руками

Выбор вида мансарды

Чердачные помещения имеют несколько видов, разнятся по устройству утепления и прочности конструкций, а также виду кровли. Утепленная мансарда подходит тем, кто собирается сделать из нее жилое помещение, используемое круглый год. Что касается холодного чердачного помещения, оно подойдет владельцам дач.

Типы построек мансарды различаются в зависимости от наклона и формы стен:

• Вертикальные.
• Отвесные.
• Треугольные со скошенной крышей.
• Сложные формы, которые, в общем, называют ломанными.
• Одноуровневые.
• Двухуровневые.
• Симметричный вид стен.
• Стены асимметричной конструкции.

Данные параметры помогут определить тип мансарды. В статье рассмотрены три самых частых из них:

1. Классический.
2. Треугольный.
3. Блочный.

Владельцам же домов по индивидуальным проектам основные характеристики позволят создать свой уникальный дизайн.

Установка обрешетки мансардной крыши

В зависимости от того, какое предусмотрено внешнее кровельное покрытие, существует два варианта обрешетки: сплошная и разреженная .

Сплошная чаще всего монтируется при покрытии :

• Рулонном. Обрешетка в таком случае устанавливается в два настила: нижний — шагом в 30 см из брусков 20 см, верхний — из досок 50х20, которые прибиваются под углом по отношению в нижнему настилу в 30-45°;
• Шифера плоского асбестоцементного;
• Гибкой черепице .

Разреженный тип устанавливается при:

• Стальном, металлическом покрытии. Бруски, сечение которых 5х5 см, шагом 20-30 см укладываются перпендикулярно стропилам. Монтаж производится от карниза вверх. На свесе монтируется настил из досок шириной 70 см. Вдоль конька и ребер крепятся бруски, соединенные встык;
• Металлочерепице ;
• Асбестоцементном шифере ;
• Глиняной черепице .

Шаг укладки обрешетки, толщина досок напрямую зависят от кровельного покрытия и рассчитываются индивидуально в зависимости от нагрузки и особенности укладки.

Прибивать бруски разреженной обрешетки следует со смещением, чтобы стыки в рядом расположенных рядах не были расположены на одном брусе стропильной ноги.

Доски для обрешетки должны быть немного меньше длины ската .

Особенности мансарды

Основное, чем отличается мансарда от обычных помещений – в ней почти нет стен в привычном понимании, так как стенами служит доработанная стропильная система, сконструированная из множества наклонных кровельных поверхностей. Потому конструкция окна будет сильно отличаться — оно должно не препятствовать естественному освещению, и должно принимать на себя нагрузки в виде осадков и сильного ветра – воздействие погодных условий на наклонную крышу сильнее, чем на массивные элементы здания.

Важно! Регламент СНиП оговаривает, что площадь оконного проема не должна быть меньше, чем 10% поверхности пола в общем помещении. Поэтому при разделении чердачного помещения перегородками желательно в каждой новообразованной комнате также сделать окно

Площадь окна мансарды

Проще, дешевле и быстрее смонтировать наклонное окон в кровле мансарды, чем делать под него специальный вертикальный выступ, нарушая расчеты конструкции. В любом случае оконный проем необходимо гидроизолировать или заказать окно с армостеклом и усиленным металлопластиковым профилем.

Преимущества установки мансардного окна наклонного типа:

1. Большой поток естественного света, сглаживающий светотени;
2. Нет необходимости кардинально переделывать форму крыши и менять ее рельеф;
3. Простая установка, посильная самому хозяину.

Мансардные окна

Степень освещенности зависит от площади проема, которая пропорциональна углу наклона кровли. Поэтому очевиден вывод: чем круче ломаная мансардная крыша, тем шире и выше должен быть оконный проем. Толщина металлопластикового профиля должна почти вписываться в расстояние между стропилами, чтобы было к чему крепить окно, не разрушая систему стропил. Если заказать более широкое окно, то придется делать усиленную перемычку, скрепляющую разрезанные в месте врезки окна стропила. При необходимости установки широкого окна нужно сначала подумать над вариантом монтажа двух небольших соседних окна, чтобы кровля оставалась цельной.

Перемычки в мансарде для окна

При монтаже окна-дормер (слуховое вертикальное окно, требует выноса рамы за пределы мансарды) геометрические формы крыши нужно усложнять монтажом верхней и боковых ендов, также усложняется и укладка или монтаж кровельного покрытия. Готовую систему стропил гораздо сложнее при этом переделать, чем заложить в свой индивидуальный проект дома новое мансардное окно. Ендовы необходимо тщательно гидроизолировать, так как их расположение и геометрия относительно постоянных атмосферных воздействий делают эти места наиболее уязвимыми для проникновения влаги и холода. В регионах с среднегодовым высоким осадков рекомендуется над дормерами делать снегозадержатели. Но основное преимущество дормера – можно стоять рядом с ним в полный рост – перевешивает все устраняемые недостатки.

Утапливаемое в крышу окно делается, если через это окно организуется выход на балкон. В остальных случаях это малопривлекательный вариант: плохое естественное освещение, неоправданное усложнение геометрии крыши, большие трудозатраты с минимумом эффекта.

Дормер в мансарде

Самый доступный вариант — окно в торце мансарды — дешевое и практичное решение, которое вполне реализуется без посторонней помощи.

Разновидности мансардных крыш

Мансардная крыша своими руками – это отличная возможность расширить полезное пространство в частном доме. Каким будут габариты пространства, заключенного между фронтонами постройки и скатами кровли, зависит от формы и конструкции крыши.

Мансардная крыша: фото крыши с ломаными скатами

Крыша мансардного типа бывает нескольких видов:

Односкатная. Это наиболее простой вариант, однако, на практике к нему обращаются довольно редко, по большей части, чтобы сделать мансарды на небольших загородных домиках.

Проекты мансардных крыш с двумя скатами

Различаются следующие типы двускатых кровель: щипцовые и ломаные. Двускатная щипцовая, пожалуй, пока не имеет соперников по популярности. Ни ее проектирование, ни строительство своими руками, как правило, не вызывают особых сложностей.

Мансарда двухскатной крыши

Схема мансардной крыши с симметричной щипцовой системой достаточно простая. Фронтоны таких домов, чаще деревянных, имеют треугольную форму. В несущую конструкцию щипцовой мансардной крыши входят наклонные или висячие стропила.

Конструкция мансардной крыши двухскатной

Ломаная мансардная крыша отличается от щипцовой наличием на каждом из скатов двух скатных плоскостей, пологого и крутого. Уклон верхнего – примерно 20–30 градусов, нижнего – 60–80 градусов. Это экономичный вариант для частного дома, ширина которого не больше 6 м. Сделать ломаную мансардную крышу своими руками немного сложнее, но это вполне окупается полноценной площадью мансардного этажа, которая позволяет обустроить внутри спальню, детскую, кухню и т. д. Каркас мансардной крыши этого типа состоит из ферм, в которых стропила укреплены стойками, а нижний пояс становится основой пола мансарды. Места излома усиливают растяжками.

Конструкция мансардного этажа ломаной и щипковой крыши

Еще одной разновидностью двускатной является полувальмовая. Спроектировать ее в целом можно, как обычную симметрическую стропильную конструкцию с опорой на мауэрлат, с той лишь разницей, что над ее фронтонами имеются небольшие скаты.

Четырехскатная мансардная крыша

Конструкция четырехскатной кровли позволяет обустроить под ней дополнительный этаж – просторный и удобный. Монтаж мансардной крыши с четырьмя скатами, безусловно, сложнее, чем изготовление двускатной системы. Ее стропильная система считается наиболее сложной. Особого подхода требует размещение мансардных окон. В вальмовой крыше их обычно устанавливают в плоскости пирога кровли. Красивые обеспечивают эффективное освещение.

Вертикальные мансардные окна на датской вальмовой крыше

Более практичной в этом смысле является вариант датской. В отличие от классической вальмовой, в их верхней части имеются фронтоны, которые позволяют организовать освещение мансарды при помощи обычных вертикальных окон.

Скелет вальмовой крыши с мансардой

В обычной вальмовой крыше стропила прямые, без переломов. Верхним концом угловые ребра опираются на конек, длина которого зависит, в частности, от запланированной стропильной системы. Четырехскатные крыши тоже бывают ломаными. Реализация такой конструкции достаточно сложна, но позволяет получить в соответствии с планом значительное увеличение полезного пространства мансардного этажа.

Шатровая мансардна – почти вальмовая. Почти, потому что все ее скаты, имеющие форму равнобедренного треугольника, сопрягаются в одной точке, то есть шатровая крыша не имеет конька.

Куполообразная крыша

На этом многообразие мансардных крыш не кончается.

• Многощипковые, представляющие собой комбинацию нескольких двухскатных имеют сложную геометрию со множеством изломов.
• Конические, сводчатые, купольные с изысканным дизайном и т. д.

Все эти варианты считаются очень сложными для исполнения и изначально требуют профессионального подхода. Это целый комплекс задач, начиная от чертежа и расчёта и кончая материалом покрытия, для которых нужно найти правильное решение. Необычность и особая эстетичность этих крыш, как правило, увеличивает количество скатных изломов, которые образуют множество внутренних углов (ендова). Каждый из них несет в себе потенциальную опасность целостности кровли. На этих участках, как правило, задерживается дождевая вода и образуются снежные мешки, которые становятся причиной протечек.

Крыши домов с мансардой: фото основных вариантов перекрытия

Расчет мансардной крыши в этом случае практически невозможен без специальных навыков, поэтому если ваша мечта крыша мансарда своими руками, то выберите проект с меньшим количеством сложных элементов, чтобы не становиться перед необходимостью постоянного ремонта.

Устройство стропильной системы мансардной крыши + расчет и монтаж стропил по специальной технологии

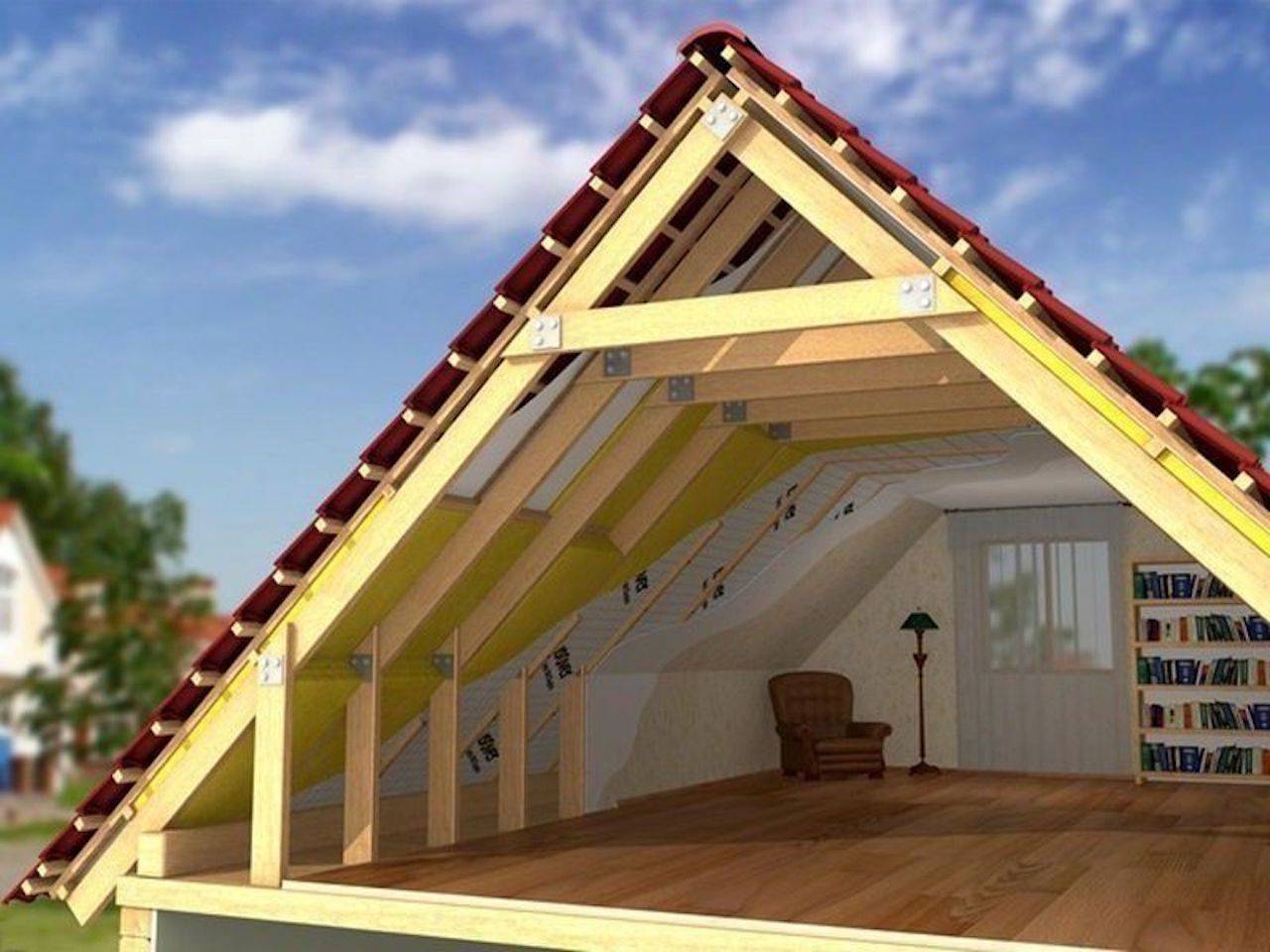

Стропильные конструкции крыш для теплого помещения могут быть различными, соответственно, монтаж таких конструкций будет отличаться. Кроме того, стропильная система может иметь:

• Висячую конструкцию. Опирается на боковые стены помещения одним краем конструкции и вверху при соединении стропил — на коньковый элемент ;
• Наслонную конструкцию. Чаще всего монтируется в зданиях пролетом более 10 м. При такой структуре кровельной конструкции стропильная система имеет опору на внешние стены и перегородку внутри здания.

Стропильные системы для мансард могут быть при монтаже :

Классику мансардного помещения представляет вид прямоугольной конструкции, которая монтируется внутри покрытия, опираясь верхними углами на скаты, а нижние входят в опорную систему.

Особенности установки стропильной системы и мауэрлатов двускатных крыш

Схема установки стропильной системы в случае двускатной крыши

I – мауэрлат, II – стропильная нога, III – перекрытие.

Использовать узкие стропильные ноги – «прямой путь» к провисанию системы в будущем. Чтобы не допустить этого, нужно применить специальную решетку – укрепление, в которую входят подкосы, стойки и ригеля. Чтобы создать ее, нужно взять древесину толщиной 2,2 и шириной 15 см., или использовать пластины из дерева диаметром минимум 13 см.

Стропила крыши – несущая конструкция скатов. Она состоит из элементов, которые можно соединять между собой ригелями, распорками, стойками и т.п. Материал для опорных балок, помимо наиболее распространенного – древесины, может быть любым – металлом, железобетоном или же смешанным.

Таблица для расчета стропильной системы в зависимости от расстояния между собой и длины

Древесина (брус) должна иметь сечение от 40 на 150 до 100 на 250 мм. Зависит эта цифра от удаленности ног одна от другой, и числа осадочных нагрузок для конкретной области (расчет проводится отдельно).

Доска не должна иметь более 5 см в поперечном сечении. Ширина прямо пропорциональна длине. К примеру, если ваша доска 5 м в длину, то ее ширина не должна быть менее 13 см. Немаловажен и основной материал обрешетки крыши

При его выборе стоит уделить внимание наличию сучков, сколов и трещин. Если найти максимально ровные бруски дерева не получается, то максимальная длина сучков не должна быть более 1/3 толщины древесины

Последний шаг монтажа стропил для крыши – надежное закрепление каждого элемента. Скобы и металлические углы – самые оптимальные элементы для этих целей. Но, в современном строительстве все чаще стали использовать болты.

Двускатная мансардная крыша своими руками. Выбор конструкции кровли

Для устройства мансардного этажа вместо обычного чердака подойдут следующие типы крыш (изображены ниже на схеме):

• обычная двускатная с уклоном 45° и больше (крутая);
• ломаная кровля;
• четырехскатная полувальмовая.

Примечание. Как видно из схемы, различные полувальмовые покрытия – это усложненные двускатные кровли, так что рассматривать их отдельно нет смысла. В плане дизайна интерес представляет многощипцовая конструкция, показанная на фото, но для ее возведения нужен приличный опыт.

Двускатная мансардная крыша наиболее проста в исполнении и экономична в плане расхода материалов. Но за это придется расплачиваться меньшей полезной площадью и наклонными стенами пристроенного этажа, не позволяющими разместить высокую мебель. Это не станет проблемой, если в мансарде планируется обустроить спальню — кровати спокойно встанут около продольных стен. Другой способ решить вопрос – приподнять стропильную систему на необходимую высоту, как показано ниже на чертеже.

Кровля с ломаными формами — наиболее популярный вариант, поскольку позволяет сделать наверху полноценные жилые комнаты. Если не предусматривать на ее склонах выступающие окна, то по технологии монтажа такая крыша ненамного сложнее двускатной, хотя расход стройматериалов увеличится. Чтобы упростить вам выбор, предлагаем рассмотреть и сравнить 3 самых распространенных варианта мансардной надстройки для частного дома стандартных размеров 6 х 6 м:

1. Крутая кровля с двумя скатами, наклоненными под углом 45°.
2. Ломаная конструкция, где нижние стропила наклонены под углом 60°, а верхние – 30°.
3. То же, что вариант 1, только фермы подняты на высоту 60 см, а стропильные ноги стоят под углом 37,5°.

Все три сооружения мы для удобства изобразили на одном чертеже, который можно взять за основу для будущего строительства.

Примечание. В качестве основного стройматериала для изготовления стропил и других элементов каркаса взята доска поперечным сечением 50 х 150 мм.

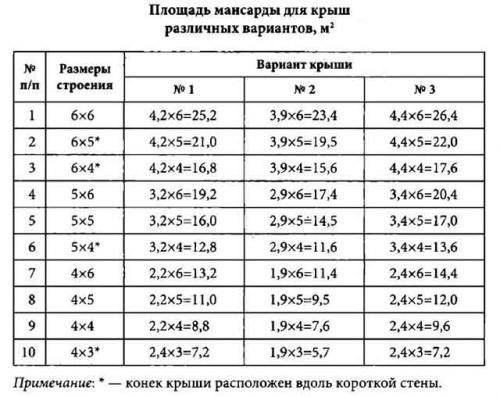

Чтобы выбрать лучший из трех вариантов, предлагаем изучить сравнительную таблицу, где представлены параметры мансардных помещений из расчета на 1 погонный метр длины здания.

Зная длину кровельных скатов, указанный в табличке, можно приблизительно прикинуть расход стройматериалов для каркаса, покрытия и утепления. Следующая таблица дает возможность оценить общую площадь комнат второго этажа при реализации всех 3 решений в частных домах с различными размерами.

Проектирование стропильных систем и стропил

Проектирование системы стропил является довольно сложной задачей, требующей специальных навыков и знаний. Для этого необходимо правильно произвести расчет снега и ветра, оптимальный вес системы.

Поэтому наибольшей эффективности и долговечности построенного дома можно добиться в том случае, если расчет и чертеж стропильной системы выполняет грамотный квалифицированный специалист, имеющий опыт выполнения подобных работ.

Наиболее важными моментами, учитываемыми при проектировании кровли, являются:

• Тип возводимой крыши;
• Углы наклона скатов;
• Материал, используемый для покрытия кровли;
• выбор сечения стропил;
• Расчет конструкций системы стропил.

Проектирование стропильной системы

При этом величина наклона скатов влияет также на расчет прочности несущей конструкции и выбор материала, которым будет покрыта кровля.

Большинство таких материалов напрямую влияют на проект стропильной системы, следовательно, материал для покрытия необходимо выбирать еще на этапе проектирования.

Стропильную конструкцию следует тщательно рассчитывать, выполняя проектирование кровли, поскольку допущенные при оценке нагрузок недочеты могут вызвать как деформацию конструкции стропил и нарушение покрытия кровли в процессе эксплуатации, так и обрушение всей крыши.

Несущие конструкции кровли, состоящие в случае скатной кровли из обрешетки и стропил, обеспечивают ее устойчивость и прочность.

Конструктивная схема расположения стропил зависит от следующих параметров:

• Форма крыши;
• Наличие внутренних опор и их расположение;
• Длина перекрываемого пространства.

Выполняя чертеж стропил, следует учитывать, что стропила или фермы стропил бывают висячие и наслонные (наиболее широко распространенный тип).

Чаще всего конструкция стропил выполняется в форме треугольника, обеспечивающей максимальную жесткость и экономичность.

Сложные фермы стропил включают в себя целый ряд различных дополнительных элементов, таких как:

• Стропильные балки, называемые также стропильными ногами;
• Затяжки;
• Ригели;
• Стойки;
• Подкосы и т.д.

Рассмотрим подробнее два основных типа стропил:

1. Наслонные стропила устанавливаются в домах, где несущей стеной является средняя. В их состав входят две стропильные ноги, нижние концы которых опираются на мауэрлаты  – несущие брусья, а верхние – на прогон конька, который поддерживается стойками. Стойки устанавливаются на лежень, расположенный на несущей внутренней стене. Мауэрлат и лежень служат для того, чтобы распределять нагрузку на стены. При отсутствии продольных внутренних стен стропила следует опирать на поперечные внутренние стены или на столбы, расстояние между которыми не превышает 6,5 метров. С помощью одной дополнительной опоры ширина перекрываемого помещения может быть увеличена до 12 метров, а с двумя опорами – до 15 или 16 метров. Увеличение пролета усложняет конструкцию, поскольку возникает необходимость вводить дополнительные элементы крыши, такие как стойки и подкосы, позволяющие повысить устойчивость и поперечную жесткость системы стропил, превращая конструкцию стропил в ферму.
2. Висячие стропила применяются при отсутствии внутренних опор и опираются только на наружные стены. В состав висячих стропил входят наклонные стропильные ноги и растяжка, представляющая собой горизонтальный брус, воспринимающий распор от ног стропил. Нижними концами стропильные ноги при помощи затяжки опираются на мауэрлаты, а для верхних выполняется крепление стропил в коньке. Наиболее простым вариантом висячих стропил является треугольная симметричная ферма, причем объем перекрываемого пространства может составлять от 7 до 12 метров. Усилить конструкцию можно при помощи специальной стяжки – ригеля.

Виды стропильных систем

Стропильная система мансардной крыши выбирается в зависимости от планировки строения и различается так:

1. Наслонная стропильная система мансарды обустраивается в случае, когда несущая перегородка проходит посередине строения. Конструкция перераспределяет весовую нагрузку и подходит для строений, где расстояние между внешними стеновыми панелями и внутренней опорной системой не превышает 7 м.
2. Висячие стропильные системы применимы при отсутствии внутренних перегородок, стен. Опираемые на мауэрлат и коньковый прогон, они подходят для строений, где расстояние между внешними стенами и конструкцией не превышает 14 м.
3. Комбинированные стропила мансарды чаще всего нужны в строениях, где вместо перегородок обустраиваются колонны. Получается, что часть конструкции стропил опирается на колонны, а часть выполняется в висячем варианте. Отсутствие вспомогательных элементов, снижение нагрузки на фундамент и никаких загромождающих элементов – основные достоинства системы, потому данный вариант применяется чаще всего.

Настил кровли

Последовательность кровельных работ на ломаной крыше определяется прежде всего выбранным материалом. Поговорим о монтаже металлочерепицы, так как она является наиболее популярной в частном строительстве. Для укладки необходим мощный шуруповерт, инструмент пригодный для резки металла, молоток, рулетка, маркер, оцинкованные саморезы с каучуковой головкой. Сначала производят раскрой листов металлочерепицы, а затем монтаж, начиная с конька.

• Помимо кровельного материала ломаную крышу необходимо оснастить другими важными элементами: коньковой доской, снегозадержателем.
• Конек устанавливается с нахлестом 10 сантиметров на металлочерепицу на обоих скатах.

Снегозадержатели служат для того, чтобы предотвратить сход снега, он представляет собой небольшой карниз. Их закрепляют на небольшом расстоянии от окончания скатов на саморезы с учетом того, что снегозадержатели должны выдерживать большую нагрузку, особенно в снегопады.

Ломаная крыша своими руками, позволит не просто сэкономить на оплате труда бригады рабочих, но даст уверенность, что процессы были выполнены правильно, так как строительство велось с соблюдением технологии.

Выбор материалов для строительства мансарды

Правильная конструкция крыши – это полдела. Не менее важную роль играет грамотный выбор материалов.

Брус для стропил и обрешетки

Обычно для стропил используется древесина хвойных пород дерева – сосна, кедр и т.д. Такой материал достаточно прочен, легкий в монтаже и обработке. Самый толстый брус используется для мауэрлата – минимальное сечение 100*100 мм, для серьезной нагрузки берут 200*200 мм.

Сечение бруса для стропил обычно 50*100мм, 50*150 мм. Выбор сечения бруса для конструкции должен исходить из учета итоговой нагрузки на несущие стены и фундамент. Если изначально мансардная крыша для устройства жилого чердачного помещения не планировалась, то необходимо монтировать максимально легкую стропильную систему.

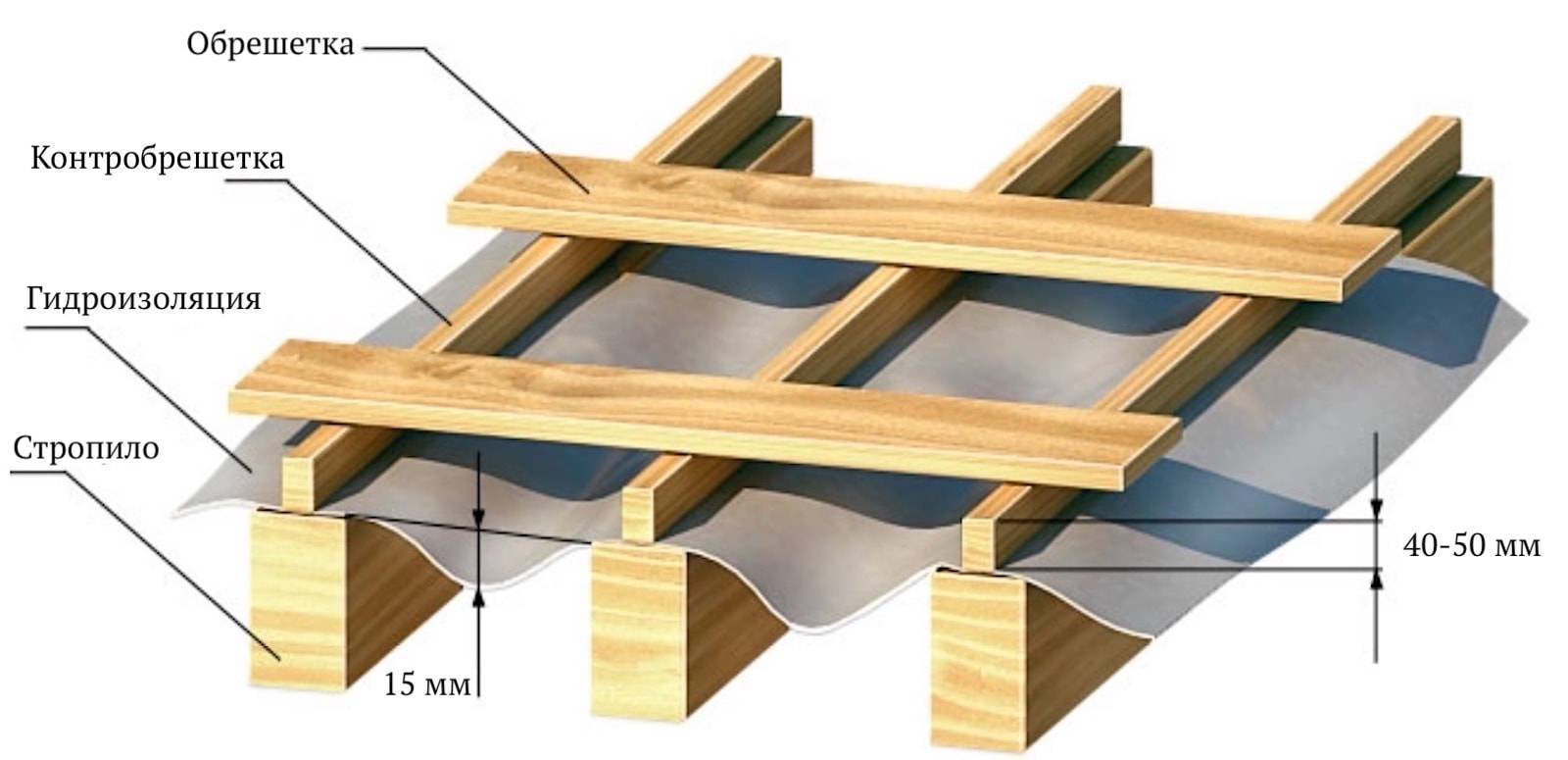

Обустройство контробрешетки и обрешетки

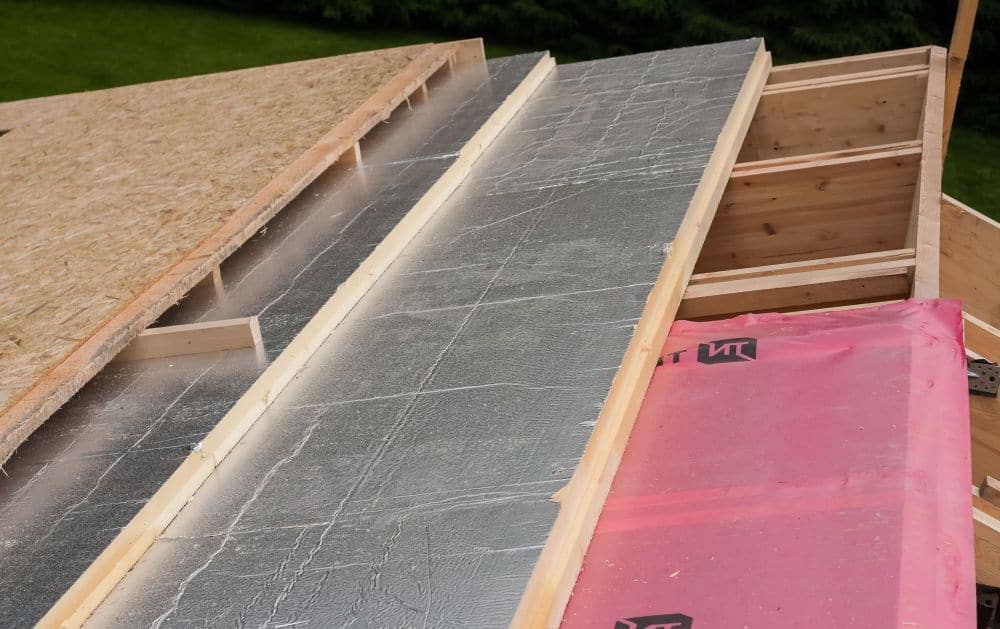

Пароизоляционный материал

Назначение пароизоляции – не дать возможность испарениям изнутри мансарды проникнуть внутрь «кровельного пирога». На сегодня, самый популярный материал представляет собой многослойную фольгированную пленку. Пароизоляция укладывается фольгой внутрь помещения, что позволяет отражать внутреннее тепло и сохранять его.

Утеплитель

На материалах для утепления кровли следует остановиться подробнее. Используют несколько видов:

• Пенополистирол (пенопласт).
• Минеральная вата.
• Пенополиуретан (ППУ).

Пенопласт не лучший выбор для утепления стропильной системы, несмотря на то, что цена материала самая привлекательная. Во-первых, его неудобно крепить к обрешетке. Во-вторых, его теплоизоляционные свойства значительно уступают минвате и ППУ.

Минеральная вата обладает отличными характеристиками утепления и простая в работе. Но материал имеет один существенный недостаток – он впитывает влагу. Вследствие этого конструкция становится тяжелее, дерево подвергается разрушительному воздействию влаги, а тепло плохо держится внутри мансарды.

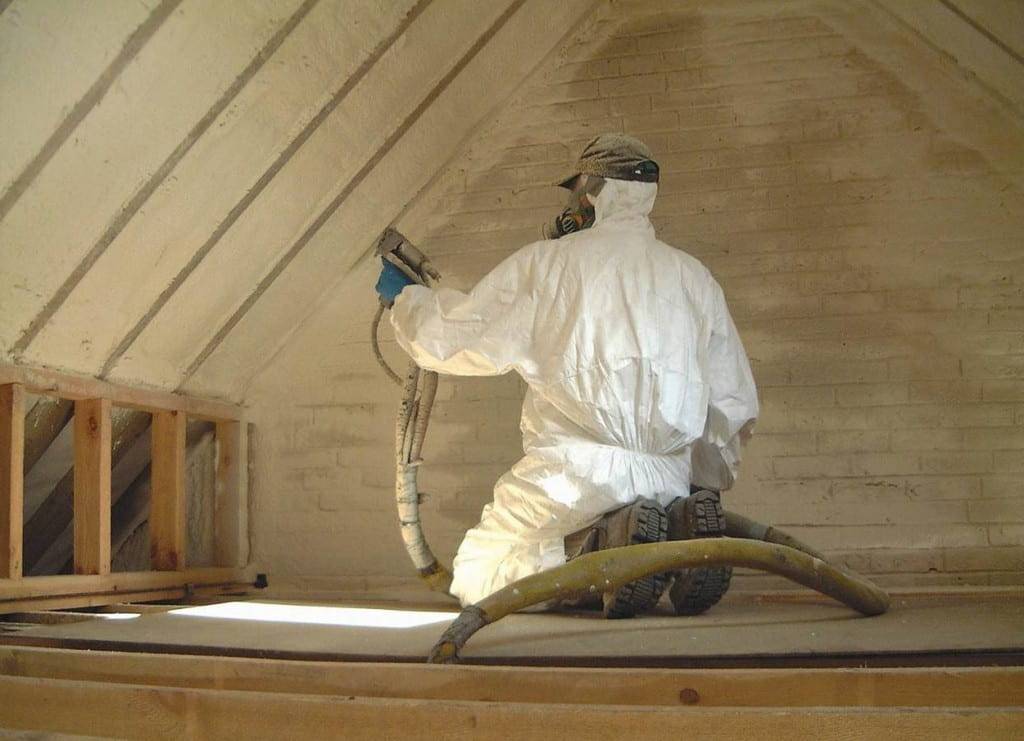

Нанесение пенополиуретана с помощью специальной установки высокого давления

ППУ поступает из пистолета в жидком виде, практически прилипает к любой поверхности, за минуту застывает и вырастает в объеме в несколько раз. Пенополиуретан имеет самый низкий коэффициент теплопроводности, высокую адгезию, негорючий, срок эксплуатации более 30-ти лет.

Гидроизоляция

Гидроизоляция ограждает кровлю от проникновения дождевой и талой влаги. Также она защищает утеплитель от выпадения конденсата, который неизбежно возникает в результате перепада температуры внутри и снаружи мансарды.

В качестве гидроизоляционных материалов чаще всего используются пленки с микроотверстия для выхода пара. Такой материал предотвращает попадание влаги внутрь «кровельного пирога», но при этом обеспечивает хороший воздухообмен.

Гидроизоляция крыши – важный этап ее возведения

Кровельный материал

Основные виды кровли:

• Листовая металлочерепица.
• Профнастил.
• Оцинкованные стальные листы.
• Гибкая черепица.

Листовая металлочерепица активно используется для покрытия кровли в силу простоты монтажа и невысокой стоимости. Минус такого материала – очень шумный. Ветер, град, дождь будут четко слышны внутри мансарды.

Профнастил также несложен в монтаже, долго прослужит. Но из-за конструкционных особенностей требует очень качественной гидроизоляции и дополнительной герметизации стыков листов.

Оцинкованные листы из стали весят мало, система укладки не допускает попадания влаги между ними. Минус ы: требует особых навыков в монтаже и считается достаточно «холодным» материалом.

Гибкая черепица изготавливается из пропитанного битумом стеклохолста. Имеет большой ассортимент расцветок, выглядит весьма презентабельно, практически не дает возможности скапливаться конденсату, бесшумная. Недостатками такого вида кровельного материала считается горючесть, плохое «взаимодействие» с сильным морозом или жарой. Также требуется перед укладкой гибкой черепицы покрыть обрешетку фанерой или ОСП, чтобы основание было сплошным.

Виды стропильной системы для мансардной крыши

Существует два вида стропильных систем, на которые стоит обратить ваше внимание. У каждой из них имеются свои характерные особенности

На выбор, какой системе отдать предпочтение, влияет расположение несущих стен вашего сооружения.

Наслонная система

Опирается на внешние несущие стены и капитальные перегородки.

Когда будете планировать свою мансарду, особое внимание уделяйте фундаменту.
Такая разновидность хороша для обустройства мансарды в ее пределах.
Она выдерживает большие нагрузки, на ней смело можно возводить балки перекрытия, которые послужат полом для будущей мансарды.

Висячая система

Опирается на две внешние несущие стены.

• Ее рекомендуют возводить только тогда, когда расстояние между стенами менее восьми метров.
• Данное требование объясняется тем, что система сильнее нагружает фундамент, чем предыдущий вариант.
• Выдерживает меньшие нагрузки.

Конструкция стропил двускатной крыши

Есть два главных типа стропильных систем для двускатной крыши: наслонная и висячая. В первом случае имеются центральные опоры, упирающиеся в продольную внутреннюю перегородку здания. Во втором случае таких опор нет и чердачное пространство свободно. В устройстве стропильной системы двухскатной крыши можно выделить некоторые основные детали, изготовленные из брусков различного сечения:

мауэрлат служит для передачи нагрузки всей крыши на внешние стены здания. Он имеет вид квадратного в сечении бруса со стороной от 100 до 150 мм. К кирпичным или бетонным стенам его крепят с помощью анкеров, а в случае деревянных стен, роль мауэрлата могут играть брусья или бревна верхнего ряда внешних стен. В такой ситуации крепление стропил к мауэрлату производится сразу же без дополнительных элементов;

Элементы конструкции стропильной системы

• стропильная нога – это наклонная балка из бруска с сечением 150х50 мм, соединяющая конек и мауэрлат. На этот элемент ложится основная нагрузка всей кровли, поэтому стропильные ноги нужно располагать на расстоянии 60-120 см. между собой, в зависимости от вида материала для кровли и планируемых нагрузок;
• лежень представляет собой брус, аналогичный мауэрлату, лежащий на внутренней перегородке. В него опираются центральные стойки. У висячей стропильной системы двухскатной крыши, устройство которой несколько отличается от наслонной, этот элемент отсутствует;
• затяжка соединяет между собой две противоположные стропильные ноги в висячей системе, образуя вместе с ними треугольник. Служит для того, чтобы они не разъехались;

Стропила двускатной крыши

• стойки подпирают конек и упираются в центральную несущую стену здания. Они принимают часть нагрузки всей кровли и передают на стену. Изготавливают стойки из бруса;
• подкосы соединяют стропильные ноги с жесткими несущими элементами: стойками и затяжками. Это в несколько раз увеличивает жесткость конструкции;
• обрешетка набивается на стропила двускатной крыши сверху. Делают ее из досок толщиной до 30 мм. Может быть сплошной, разреженной и из листовых материалов. Обрешетка несет функцию опорной плоскости для кровли, а также придает дополнительную жесткость всей стропильной системе двухскатной крыши. Устройство обрешетки того или иного типа зависит от требований, предъявляемых к кровельному материалу;

Стропильные системы наслонного типа

• конек – это брусок, соединяющий все стропильные ноги в местах их крепления друг к другу в верхней части крыши. Он имеет горизонтальное расположение;
• свесом называется, выступающая за стены до 40 см, часть стропильных ног. Он нужен для того, чтобы дождевая вода не мочила стены;
• кобылки – это дощечки, прибиваемые к стропильным ногам в случае отсутствия свеса. Они играют роль удлиняющих элементов.

Стропильные системы висячего типа

Стропильные системы под мансарду

Сегодня наблюдается настоящий бум использования в загородном строительстве различных архитектурных элементов, которые в условиях промышленного строительства, казалось бы, навсегда ушли в прошлое. Речь идёт о таких устройствах, как эркеры, мансарды, мезонины и им подобных. Они позволяют значительно увеличить площадь полезного пространства и придают зданию оригинальный красивый вид.

Особой популярностью пользуются мансарды, позволяющие устроить в подкровельном пространстве полноценное жилое помещение. Для этого используются специальные стропильные системы, призванные обеспечить возможность создание такого помещения при условии достаточной прочности конструкции.

Устройство ломаной мансардной кровли позволяет получить полноценное жилое помещение на втором этаже
