Нюансы устройства и крепления узлов крыши

Ендовы (ендовый узел)

Схема ендового узла.

Ендова – это узел кровли, представляющий собой вогнутый угол между двумя плоскостями крыши. Подобно карнизным планкам, ендовы крепятся кровельными саморезами на расстоянии 30 см друг от друга. Каждая планка крепится с нахлестом 10 см. Чтобы улучшить герметизацию, рекомендуется использовать уплотнительную ленту.

Нижнюю ендову необходимо прибивать к обрешетке, а верхнюю (разжелобок) – прикручивать к металлочерепице. Между разжелобком и листами металлочерепицы необходимо проложить прокладки из поролона с клейким покрытием. Для монтажа верхней ендовы нужно подобрать саморезы такой длины, чтобы они не доставали до нижней ендовы. Поролоновые прокладки приклеиваются с обоих сторон по всей длине верхней ендовы. Разжелобок (верхняя ендова) служит защитой от влаги, листьев и мусора, а также несет декоративную функцию. Нижняя ендова подстраховывает вогнутый угол крыши от проникновения дождевой влаги и атмосферного конденсата.

Очень важным моментом является то, что под все внутренние углы кровли необходимо набивать сплошную обрешетку с обеих сторон шириной от 40 до 50 см (не меньше ширины нижней ендовы) и на уровне основной обрешетки кровли.

Планки примыкания (пристенный узел)

Пристенный узел образуется в тех местах, где кровля постройки примыкает к стене или кирпичной трубе. Планка примыкания служит для герметизации щелей между кровельным листом и стеной (трубой).

Схема пристенного узла.

Примыкание к стене

В вертикальной части планка крепится к стене с помощью дюбель-гвоздей, а в горизонтальной части к металлочерепице саморезами для кровли (в верхнюю часть волны). Чтобы избежать попадания влаги при таянии снега или при сильных дождях, рекомендуется использовать гидроизоляционную поролоновую прокладку с клейкой поверхностью, прокладываемую между металлочерепицей и планкой. Щель, которая образуется между стеной и примыкающей планкой, заполняется специальным кровельным герметиком. Если стены изготовлены из кирпича, монолита или пеноблока, рекомендуется использовать планки с сантиметровым бортиком, заходящим в стену. Предварительно в стене нужно сделать штробу и заполнить ее герметиком. Этот способ установки планки примыкания исключит протечку на долгие годы. Если нужно смонтировать несколько планок примыкания в один ряд, то следует расположить их с нахлестом 10 см.

Примыкание к трубе

Существует два варианта устройства узла примыкания кровли к трубе – верхнее и нижнее примыкание. Верхнее примыкание к трубе считается более функциональным и требующим меньшего количества материалов. Желательно на трубе сделать каемку из кирпича (выдру), которая поможет защитить от попадания влаги под вертикальную часть элементов кровли, примыкающих к трубе.

Элементы, которыми отделывается труба, изготавливают из обычных планок примыкания. Планки необходимо сначала разрезать, а потом изогнуть.

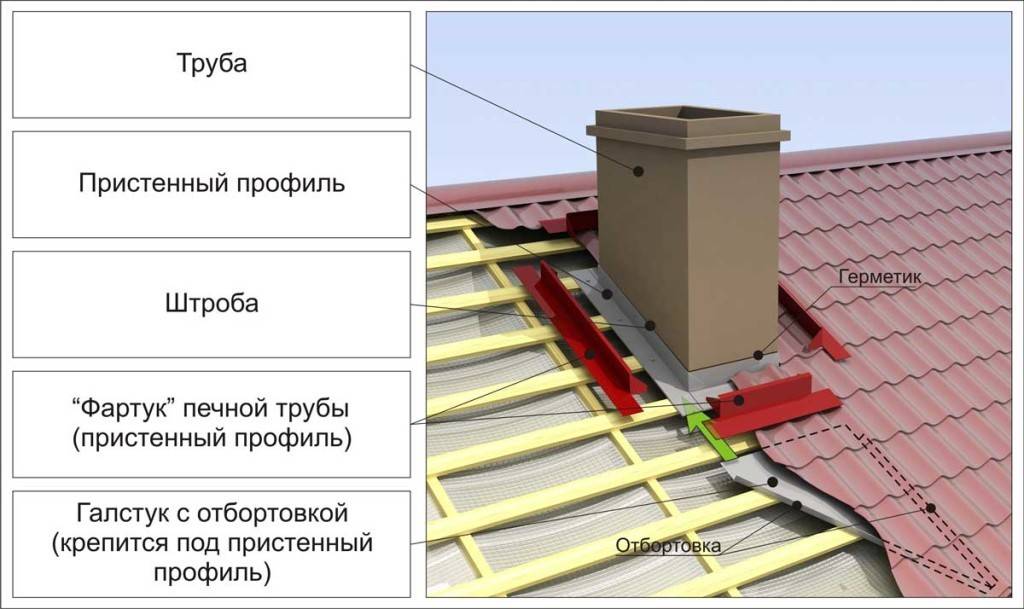

Примыкание металлочерепицы к трубе

Планки крепятся снизу вверх, чтобы верхние части легли на нижние с нахлестом не менее 10 см. Горизонтальную часть того элемента, который находится сверху, нужно завести под лист металлочерепицы, расположенный выше, а боковые и нижние примыкающие элементы нужно уложить сверху металлочерепицы. Вода с листа, расположенного выше трубы, будет стекать на верхний элемент, примыкающий к трубе, затем стекать на боковые и нижние примыкающие элементы и с них снова на листы черепицы, расположенные сбоку и снизу. Желательно проложить поролоновый уплотнитель с липкой поверхностью между примыкающими планками и листами металлочерепицы.

Щель, расположенную между планками примыкания и стенами трубы, следует заполнить герметиком. Крепление планок к трубе производится аналогично креплению примыкающих планок к стене.

Инструменты, необходимые для устройства кровли:

• инструмент для резки (ножницы по металлу, ножовка с мелким зубом, электроножницы, дисковая пила с зубьями из твердого сплава, электролобзик);
• шуруповерт;
• молоток;
• рулетка;
• длинная линейка (рейка);
• маркер.

Нельзя для резки кровли использовать болгарку, так как это приводит к коррозии кровли.

Стропила и обрешетка – каркас крыши, который несет на себе всю тяжесть кровельного пирога, термоизоляции, снеговую нагрузку, поэтому они должны обладать высокой несущей способностью, прочностью. Идея использовать металлические стропила, чтобы конструкция кровли получилась более жесткой, не нова, но ранее она применялась в основном для перекрытия промышленных или хозяйственных сооружений. Сейчас стропильный каркас и обрешетка из металлопрофиля считаются реальной альтернативой деревянным элементам крыши, если длина ската превышает 10 метров.

Конструкция стропильного каркаса крыши состоит из множества взаимосвязанных элементов, которые образуют фермы. Шаг, величину сечения между стропилами и другими опорами определяет расчет нагрузок, которым они подвергаются в процессе эксплуатации.
Кровельный каркас выполняет следующие функции:

1. Распределение нагрузки. Взаимосвязанные узлы, усиленные уголками, равномерно распределяют вес кровли, который может достигать с учетом снеговой нагрузки до 500-600 кг. Чем больше сечение стропил и меньше шаг между ними, тем большую несущую способность имеет конструкция.
2. Придание уклона и формы. Стропила, расположенные под углом к основанию крыши, формируют наклонную плоскость скатов, благодаря чему на поверхности кровли не скапливается снег и вода.
3. Формирование основания для фиксации кровельного материала. Крепление финишного покрытия кровельного пирога происходит к каркасу кровли. Обрешетка выступает как основа для фиксации покрытия, распределяющая его вес равномерно по стропильным балкам.

Конструкции наслонных стропил

Стропильные системы, узлы кровли которых содержат шарнирные элементы или плавающее соединение, можно отнести к такому виду соединений, как безраспорные.

Крыша с наслонными стропилами

В таких соединениях нагрузка полностью не ложится на мауэрлат и на остальные конструкции стен. Другое дело — распорные системы. Здесь коньковое соединение обычно очень прочно закрепляется, при этом опора, которая крепится на мауэрлат шарнирным креплением, как вариант, может быть — соединение типа «зуб», тогда нагрузка ложится еще и на стены.
Стропильную систему данного типа можно считать гибридной, потому что здесь используются элементы как наслонных, так и висячих систем.

Но так как ноги стропил принимают на себя всю основную нагрузку, то в этом способе крепления коньковый брус становится практически необязательным элементом системы.

В те времена, когда нет снега и других вредных погодных воздействий, при ненагруженном состоянии и при правильном монтаже стропильных систем нагрузка на все узлы кровли должна быть примерно одинаковой

А вот в зимнее время нагрузка может на каждом из скатов значительно меняться, и об этом тоже важно помнить

При неправильном монтаже стропил может произойти сдвиг всего строения крыши, а в отдельных случаях привести к полному обрушению.

Как правильно утеплить крышу в деревянном доме из бруса

Прежде чем утеплять крышу, домовладелец должен понимать с какой стороны будет проводиться эта работа. Крышу можно утеплить и снаружи, и изнутри. Исходя из этого, можно будет решить какой утеплитель лучше для крыши.

Но необходимо понимать, что внутреннее утепление сопряжено с рядом сложностей. Наружное утепление проще, но надо запастись средствами для выполнения работы на высоте.

После выбора способа утепления необходимо подготовить все необходимое:

Выполнить сектора, по виду, это обрешетка, ее ширина должна иметь такие размеры, которые позволят уложить и утеплитель, гидро и пароизоляцию. Кроме этого необходимо иметь под руками скотч, степлер. То есть можно сказать при проведении соответствующей подготовки утепление крыши не такая и сложная операция.

Процедура утепления выглядит примерно следующим образом.

После того, как стропильная система построена, ее обрешетку необходимо обить доской. В результате должна получиться конструкция, состоящая из множества ячеек, которые предназначаются для укладки утеплителя.

Перед укладкой полученную конструкцию необходимо обработать пропиткой. Затем, на дно коробов необходимо устроить пароизоляцию крыши, можно использовать, например, диффузионную мембрану. И только затем укалывают утеплитель. Его размеры должны быть чуть больше чем размер ячеи, в которую будут его укладывать.

Если вместо минваты или пенопласта будет использоваться сыпучий утеплитель, то его надо сначала приготовить. В качестве основы могут быть использованы опилки, в которые можно добавить цемент. Порядок укладки выглядит так. Короб для отеплителя, в который уже положена парозащита, закрывается досками и таким образом будет образована полость, куда смесь и засыпают.

При выполнении работ по утеплению изнутри, все работы выполняют в обратном порядке.

Похожие материалы:

Комментарии

Руслан 21.12.2015 12:52 0 Как правильно стыковать обрешетку на коньке под мягкую черепицу

Ответить | Ответить с цитатой | Цитировать

Михаил-прораб 06.01.2016 13:54

-2 Последний ряд обрешётки монтируется по краю осб. Если кровля вентилируемая, то не доходит около 5см до конька

Ответить | Ответить с цитатой | Цитировать

Гришин В. 23.12.2015 12:53

0 А меня больше интересует, как правильно состыковать фронтонные планки? Поделитесь опытом?

Ответить | Ответить с цитатой | Цитировать

Михаил-прораб 06.01.2016 13:44

0 Фронтонные планки стыковать и вертикально подрезать, можно с небольшим нахлестом, подрезая отгиб, чтобы не получалось сквозной дыры.

Ответить | Ответить с цитатой | Цитировать

Александр 28.07.2017 13:29

0 Металлическая ветровая планка устанавливается поверх ковра и черепицы?

Ответить | Ответить с цитатой | Цитировать Консультация по телефону +7(495) 241-00-59 Отвечает Павел модератор

Поверх ковра или осб, но не поверх черепицы. Обязательно ппомазывается мастикой.

Обновить список комментариев

Нюансы крепления стропильных ног

Как вы уже знаете, узлы деревянных крыш самая важная составляющая возведения здания, а что может быть важнее крепления кровельного каркаса. Стропильные ноги могут крепиться к опорному брусу двумя способами.

• Жестким

• Скользящим


В первом случае вы получите максимально устойчивое соединение, которое лишает конструкцию всевозможных сдвигов, колебаний, поворотов и тому подобных манипуляций. Достигнуть этого можно при помощи запила или врубки. После того, как нога будет вставлена в созданную прорезь ее фиксируют при помощи гвоздей, проволоки, анкеров или любых других крепежных деталей.

Скользящая стыковка выглядит совсем иначе. Она насчитывает три степени свободы сопряжения. Стоит сразу отметить, что такой способ крепежа наиболее рационально использовать в деревянных домах, так как им свойственна большая усадка, в результате чего жесткие узлы могут серьезно пострадать. Для создания такого крепления вам потребуется упереть стропильную ногу в мауэрлат, где заранее было устроено зубовое соединение или прибит дополнительный брус. Соединяются такие детали при помощи уголка из металла. Что касается верхней части, то здесь соединение происходит той же врубкой, а край спиливается по косой так, чтобы обеспечивалось скользящее соединение.

ВАЖНО: Если вас не устраивает жесткая или полужесткая свобода, вы можете установить специальные гибкие пластины, тем самым вы добьетесь полностью скользящей стыковки

Какие способы крепления стропил применяются

При возведении крыш применяется два вида стропильных конструкций — это висячие и наклонные стропила. Постараемся кратко рассмотреть оба вида таких конструкций и их крепление к мауэрлату.

Для равномерного распределения нагрузок наклонной конструкции крыши выбирают распорный и безраспорный способы крепления стропил к мауэрлату. Когда используют безраспорную конструкцию стропильных ног, тогда отсутствует распорное давление между стенами и опорами строения.

Чтобы устроить распорную конструкцию, применяют только жёсткое крепление стропил по фронтону без использования ползунов. Усилие от крыши через стропильные ноги воспринимают несущие стены и опоры. Крепление стропил к мауэрлату делается таким образом:

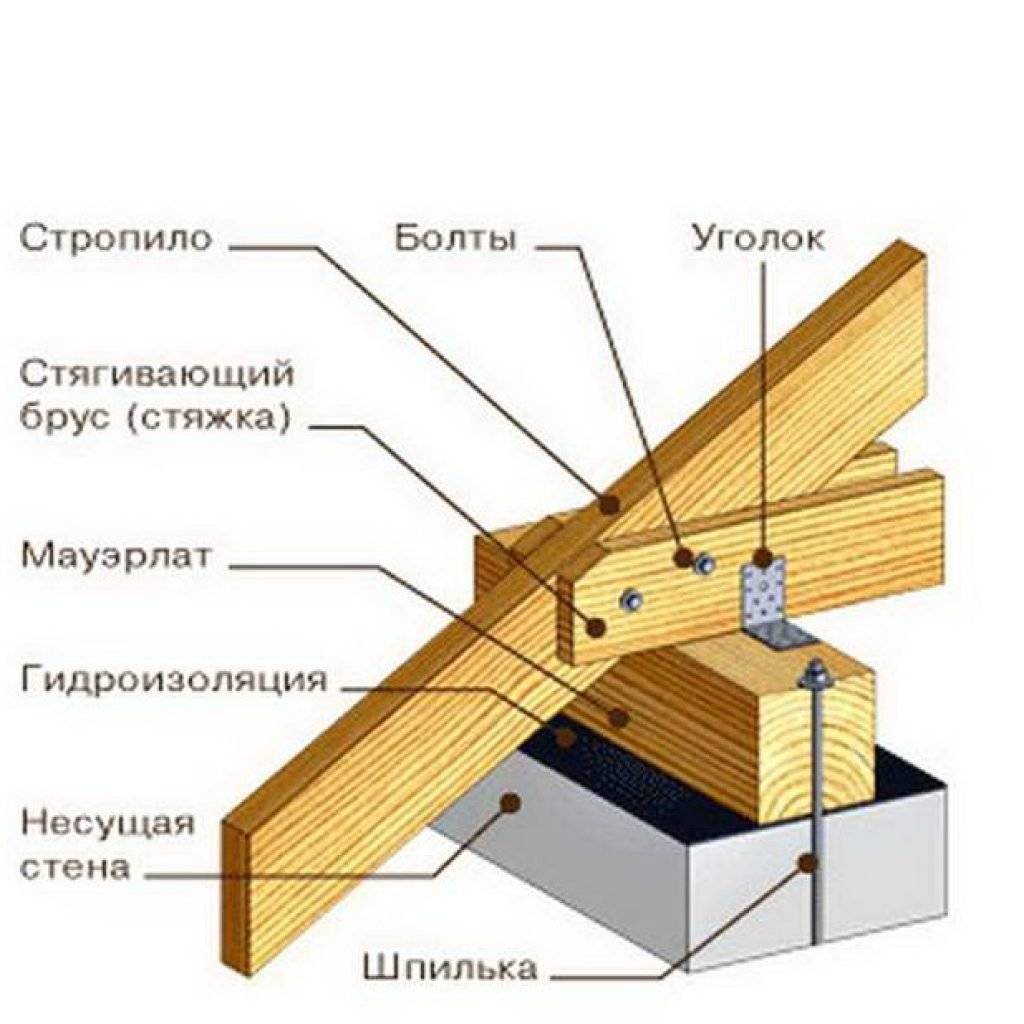

• Опорой для стропильной ноги служит мауэрлат. Стропила крепят, используя принцип скользящей ноги, а верхнюю часть закрепляют на прогоне конька.
• Нижнюю часть стропильной ноги закрепляют на мауэрлате, используя ползун. В верхней части стропила соединяются болтовыми соединениями или другими способами.
• Стропильные конструкции и прогоны конька соединяют в прочную конструкцию, её ещё называют коньковым узлом, с помощью деревянного бруска. Скрепляют их гвоздями, которые необходимо забить с обеих сторон параллельно коньку.

Крепление стропильных конструкций к мауэрлату безраспорным способом несколько отличается от того, что было описано ранее:

• Будет правильным решением делать крепление, используя ползуны. В этом случае в нижней части стропильной ноги не будет вспомогательного упора. В верхней части элементы конструкций упираются одно в другое и соединяются они между собой различными накладками.
• Крепление производят с помощью жёсткого защемления нижних концов стропил с мауэрлатом. Для этого используют нижнюю опорную планку или запил, а верхний конец опирается на прогон конька в горизонтальную врубку. Можно использовать крепление с помощью ползуна, тогда будет небольшая возможность для вертикальных вращений в местах соединения.

В случаях, когда конструкцией крыши предусмотрено устройство висячих стропил, а такое бывает, если нет внутренних опор в здании или столбов, нижний конец стропильной ноги имеет свес и выходит за пределы опорной стены. Вся нагрузка, исходящая от крыши распределяется по наружным стенам.

Система имеет вид симметричного треугольника, сторона которого может иметь длину от 7 до 12 метров. В её конструкции предусмотрены горизонтальные растяжки из бруса, а также стропильные ноги, которые устанавливают под наклоном с определённым углом. Верхние концы стропил на коньке устанавливают в выполненный запил. Усиление конструкции производят с помощью ригеля.

Монтаж карниза мягкой черепицы

1. Помещают поверх ковра карнизные планки (монтаж аналогичен торцевым и коньковым).

2. Удаляют с клеевого слоя карнизной полосы-самоклейки защитную пленку.

3. Укладывают полосу по карнизному свесу примерно в 10 мм от перегиба планки карниза.

4. Соседние отрезки кладут встык.

5. Фиксируют по краю и рядом с перфорацией. Отступая от изгиба фронтонной планки примерно на 10 мм.

6. Стыки и точки крепления перекрывают черепицей. Стыки в разбежку, обязательно.

Разные производители по разному рекомендуют крепить карнизную и фронтонную планки-кто-то на ковер, а другие под ковер. Главное в чем они единодушны-в обязательной проклейки битумной мастикой вдоль карнизов и фронтонов.

Наш фотоотчет по строительству кровли из черепицы Carriage House

Примыкание к стенам и обход труб

Пристенные узлы кровли формируются в местах присоединения кровельных элементов к стенам или трубам. Пристенный узел выполняют с помощью планок примыкания, которые герметизируют зазоры между листами металлочерепицы и стеной или трубой.

Примыкание кровли к трубе дома.

Планки прикрепляют к стене дюбелями, а к металлочерепице — саморезами. Саморезы вбиваются в гребень волны. Между кровельными листами и планкой прокладывают гидроизолирующую прокладку, которая защищает кровлю от попадания влаги. Зазор между стеной и планками заполняют специальным герметизирующим средством.

Для кирпичных стен используют планки с бортиком, который заводят в стену. Для этого предварительно в стене делают штробу и заполняют канавку мастикой из силикона.

Примыкание к трубе выполняют двумя вариантами: снизу и сверху. Более популярным является верхнее примыкание, так как требует меньше затрат на обустройство. Планки примыкания к трубе сначала режут на необходимые размеры, а затем сгибают. Начинают крепить планки снизу. Нахлест должен равняться 10 см. Горизонтальную часть верхней планки заводят под кровельный лист, уложенный выше планки, а боковые и нижние части планки укладываются поверх металлочерепицы. Все щели между трубой и планкой примыкания заполняют герметизирующей мастикой. В зазор между планкой и листами черепицы укладывают уплотнитель из поролона.

Односкатная крыша пристройки к дому

Наиболее экономичной и простой конструкцией крыши пристройки является односкатная. Как правило, она соединяется со стеной основного сооружения узлом с продольным примыканием. При этом, не рекомендуется выполнять жёсткое соединение между кровельной конструкцией пристройки и стеной дома. Причина заключается в применении несвязанных друг с другом фундаментов. У пристройки он, как правило, столбчатый. Неравномерная усадка обоих сооружений гарантированно вызовет разрушение жёсткого соединения между ними.

ФОТО: m-strana.ruПримыкание односкатной крыши

Присоединение стропильной системы пристройки к дому может выполняться двумя способами в зависимости от позиционирования.

ФОТО: m-strana.ruСтропильная система пристройки представляет автономную конструкцию

Через скользящее соединение с продольным пазом или приспособление компенсатор усадки – обеспечивает надёжное закрепление со стеной и одновременно предотвратит образование трещин при неравномерной усадке.

ФОТО: all-for-remont.ruУстройство компенсатора усадки

Наибольшие проблемы возникают в узловых конструкциях присоединения кровельного пирога пристройки со стеной. В таких стыках для отвода воды предусматривают желоба или фартуки из оцинкованной жести.

ФОТО: i.ytimg.comМеста протечек на плохо изолированных стыках

По возможности кровлю пристройки следует завести под крышу основного дома. Угол уклона должен составлять не менее 10º. Материал обеих крыш должен быть одинаков или хотя бы сопоставим по цвету и текстуре.

Следует учесть, что пристроенные помещения находятся, как правило, ниже главного строения. Следовательно, на их крышу будет стекать вода, и падать снег с основной кровли. Поэтому вопросам прочности и гидроизоляции необходимо уделять первоочередное значение. Соединение с главным зданием выполняется через закладную балку.

Кровля из профлиста

Примыкание кровли из металла обустраивается намного проще, чем в случае с другими материалами. Профилированный лист представляет собой простое и надежное покрытие. Главное – помнить, вертикальные элементы должны находиться на определенном расстоянии друг от друга (между ними должен быть зазор). Такое пространство будет обеспечивать циркуляцию воздуха в полости крыши.

Любой узел примыкания кровли к стене устраивается по определенной технологии. Чаще всего в качестве ремонтного средства используют металлические элементы. Стеновой фартук проводят после штробления стены. Для этого на высоте 20 см выполняют желоб 3 см глубиной.

Грани элемента обрабатывают герметиком. После этого его можно устанавливать в штробу. Нижней частью элемент прижимают к кровле при помощи крепежа. Саморезы, которыми фиксируют фартук, оснащены резиновыми прокладками, что позволяет предотвратить попадание влаги под гидроизоляцию. Штробу после монтажа фартука заделывают бетонным раствором.

Иногда можно обойтись и без углубления в стене. Для этого нужно установить двойной фартук. Его верхнюю часть крепят к стене на дюбели. После этого под основу помещают нижний элемент. Такой фартук оснащается специальным запорным устройством, обеспечивающим максимальную надежность соединения. Кроме того, снизу на нем расположены кляммеры, которые крепят деталь на крыше.

Важно! Все площади, которые будут контактировать друг с другом, стоит обработать герметиком. При выборе в качестве кровельного материала керамической черепицы места примыкания нужно возводить из ленты

Ее чаще всего выполняют на основе алюминия

При монтаже мягкий материал способен принять любую форму, что обеспечивает надежный контакт с поверхностью кровли. В шов необходимо залить горячий битумный герметик. После того, как он застынет, все полости и щели будут прочно загерметизированы. Чтобы оборудовать узел прохода через кровлю, понадобится эластичная гофра и битумная мастика

Ее чаще всего выполняют на основе алюминия. При монтаже мягкий материал способен принять любую форму, что обеспечивает надежный контакт с поверхностью кровли. В шов необходимо залить горячий битумный герметик. После того, как он застынет, все полости и щели будут прочно загерметизированы. Чтобы оборудовать узел прохода через кровлю, понадобится эластичная гофра и битумная мастика

При выборе в качестве кровельного материала керамической черепицы места примыкания нужно возводить из ленты. Ее чаще всего выполняют на основе алюминия. При монтаже мягкий материал способен принять любую форму, что обеспечивает надежный контакт с поверхностью кровли. В шов необходимо залить горячий битумный герметик. После того, как он застынет, все полости и щели будут прочно загерметизированы. Чтобы оборудовать узел прохода через кровлю, понадобится эластичная гофра и битумная мастика.

Типы крыш

От конструкции крыши во многом зависит и выбор материалов для кровли. Давайте рассмотрим основные типы крыш и некоторые их отдельные элементы. Крыши разделяют на плоские и скатные. Крыши плоского типа используются для строительства хозяйственных построек (сараев, бань и прочих). Жилые же дома все чаще покрываются скатными крышами. Скатные крыши можно разделить на чердачные и бесчердачные. Как правило, чердачные крыши не нуждаются в тепловой изоляции. Крыши бесчердачного типа могут быть теплыми (располагаться над отапливаемыми) либо холодными (над помещениями, которые не отапливаются).

Чердак может быть использован как дополнительное помещение для хозяйственных целей. Он способствует лучшей вентиляции дома, если есть печное отопление, то на чердаке располагается дымовая труба. Все чаще в чердачном помещении многие умельцы устраивают мансарды.

Виды скатных крыш

• односкатные, их опорой являются две наружные стены, у которых разная высота;
• двухскатные, опорой для них служат две наружные стены, у которых равная высота;
• полувальмовые (или двухскатные), верхние части торцевых стенок которых срезаны в форме треугольника (его еще называют вальм);
• вальмовые, торцевые скаты такой крыши имеют форму скошенных треугольников, а боковые трапециевидные;
• шатровые, четыре ската таких крыш сделаны в форме одинаковых треугольников, которые сходятся в одной точке;
• мансардные или ломаные двухскатные крыши, каждая плоскость их – это два прямоугольника, которые соединяются между собой под тупым углом.

Виды скатных крыш

А – пологая двухскатная;
Б – крутая двухскатная;
В – вальмовая четырехскатная;
Г – односкатная;
Д – ломаная (мансардная) двухскатная;
Е – шатровая четырехскатная;
Ж,З,И – полувальмовые четырехскатные.

Самым удобным и экономичным вариантом считаются односкатные крыши, уклон которых не превышает 5%. Внутреннее пространство здания используется максимально, при этом они могут одновременно быть потолком в постройках хозяйственных (банях или сараях, гаражах и проч.), где не требуется строгая горизонтальность.

Если есть необходимость использования чердака для хранения вещей, сушки белья или устройства мансарды, то крыша жилого дома делается ломаной или двухскатной.

Вальмовые крыши способны лучше, чем другие, выдерживать ветровые нагрузки, но ее возведение довольно трудоемкое, строительство требует профессиональных навыков.

Делая выбор в пользу того или иного типа крыши, не забывайте учитывать не только эксплуатационные, но и декоративные характеристики. К примеру, высокая крыша на одноэтажном здании будет не только придавать ему более внушительный и привлекательный вид, но и позволит использовать в своих целях дополнительное чердачное помещение. Помимо того, на крутых скатах крыши снег практически не задерживается.

Кровля с наслонными стропилами

Наслонные стропила — это такое устройство крыши дома, которое достаточно хорошо способно распределять равномерно нагрузку на все узлы кровли.

Стропила такого типа, которые опираются на обвязку, сделанную из дерева и состоящую из мауэрлата, а также подстропильного бруса, можно с успехом применять для небольших построек.

Без внутренних опор наслонная система способна перекрыть только небольшие пролеты, всего лишь не более 6 метров. При наличии несущих дополнительных стен на них можно дополнительно устанавливать стойки, как дополнительные элементы кровли.

Если при строительстве наслонной системы использовать ригель, который будет стягивать стропильные ноги, то в таком случае величина пролета значительно увеличится и уже может достигать 8 и более метров. А если применять две опоры, тогда и покрытие пролета можно будет увеличить до 16 метров.

При постройке жилого здания пролеты больших размеров встречаются не так часто, в таком случае наслонные конструкции можно применять практически в каждом частном доме.

В данном типе конструкции важное значение приобретает такой узел кровли, как мауэрлат. Этот элемент защищает от образования конденсата, а также предотвращает гниение той конструкции крыши, где происходит примыкание кровли к стене

Поэтому важно помнить, что мауэрлат должен быть покрыт изоляционным слоем.
