Технология возведения ленточного жб фундамента

Армирование

Специфика бетона состоит в неспособности выдерживать растягивающие нагрузки. Это значительно снижает сопротивляемость ленты на изгиб. Для исправления ситуации используется арматурный каркас, принимающий нагрузки на себя и предохраняющий основание от образования трещин.

Армпояс состоит из горизонтальных (рабочих) стержней, выполняющих основную задачу, и вертикальных элементов, нужных на этапе сборки и заливки. Они лишь поддерживают рабочие стержни в нужном положении, после затвердения бетона свои функции завершают.

Рабочие стержни выбираются исходя из ширины ленты, приблизительное соотношение параметров обычно следующее:

  • Лента 30 см — арматура 12 мм.
  • Лента 40 см — арматура 14 мм.
  • Лента 50 см — арматура 16 мм.

Эти пропорции средние, в некоторых случаях требуется более точный расчет, который выполняется либо специалистами, либо с помощью онлайн-калькуляторов.

Соединение элементов армпояса производится методом вязки отожженной стальной проволокой. Выполняется обычная скрутка, для которой используется специальный крючок.

Кусок проволоки, сложенный пополам, заводится диагонально под соединение, концы поднимаются вверх, петля захватывается крючком и через свободный конец производится 4-6 оборотов.

Прутки прочно соединяются между собой. Вязка выгодна тем, что никакого оборудования или электропитания не требуется, навык приобретается очень быстро, а качество соединения достаточно высокое.

Технология монтажа ленточного монолитного фундамента

Спецификация монтажа ЛМФ описана в СНиП 2.02.01-83* «Основания зданий и сооружений» и СП 45.13330.2017. Работы по устройству ленточного основания начинаются с расчистки участка и выполнения разметки. Разметка ЛМФ выполняется точно также, как и для мелкозаглубленного или незаглубленного основания. Далее необходимо следовать инструкции:

Рытье траншеи для заглубления монолитной ленты и устройство подсыпки

Минимальная ширина траншеи — не менее ширины монолитной ленты плюс 20-30 см. Для фундамента с заглублением более 0,5-0,6 м ширина траншеи должна быть достаточной, чтобы туда мог спуститься человек для крепления опалубки. Если установка опалубки не планируется, то ширина траншеи равна ширине ленты. Глубина траншеи равна глубине заглубления плюс 20-30 см для устройства подсыпки.

Максимальная глубина траншеи без крепления откосов зависит от типа грунта и составляет: для песков, крупнообломочных и пылеватых грунтов — 1 м, для супесей — 1,2 м и для глины и суглинков — 1,5 м. При большей глубине заложения откосы траншеи необходимо укреплять щитами или досками.

Подсыпка используется для выравнивания дна траншеи. В качестве подсыпки применяется гравийно-песчаная смесь или насыпается гравий и песок отдельными слоями толщиной по 10-15 см. Подсыпанный слой утрамбовывается и на него выстилается слой гидроизоляции: рубероид — на сухих грунтах, геотекстиль — на влажных.

Для устройства подушки-подсыпки можно также использовать мелкий щебень, доменный шлак и другие нерудные материалы. Нельзя применять керамзит, т.к. этот материал набухает под воздействием влаги.

Монтаж опалубки

Технологическая карта по монтажу ЛМФ предписывает изготовление опалубки для бетонирования. Опалубка для монолитной ленты должна обладать достаточной прочностью, не деформироваться и не изменять форму под воздействием застывающего бетона. Применяют следующие виды опалубочных конструкций:

  1. Съемная опалубка. Деревянная опалубка изготавливается из пиломатериалов не ниже 2-го сорта: досок, фанеры и пр. Ширина досок должна быть не менее 1,5 см. При сборке элементы съемной опалубки должны максимально плотно прижиматься друг другу, чтобы через щели не просачивался бетон. Высота конструкции равна высоте монолитной ленты плюс 10 см.
  2. Несъемная опалубка. Для ЛМФ несъемная металлическая опалубка выполняет роль усиления. Конструкция изготавливается из металлических листов толщиной 0,5-2 мм. Внешняя сторона опалубки обрабатывается антикоррозийным составом. Такая опалубка стягивает фундаментную ленту, а на стыках стен усиливается металлоконструкциями: швеллерами или уголками. Недостаток металлической опалубки — высокая стоимость. Нельзя применять несъемную опалубку из металла при высокой влажности грунта!

Еще одно конструктивное решение по монтажу несъемной опалубки — пенополистирол. В этом случае плиты утеплителя будут являться не только опалубкой, но и обеспечат надежную теплоизоляцию фундамента. Опалубка выполняется из жестких пенополистирольных плит марок ПСБ-С 35 или ПСБ-С 50, изготовленных по ГОСТ 15588-86. При закладке плит утеплителя ниже нулевого уровня необходимо использовать гидроизоляцию.

На плотных грунтах в траншеях с откосами 90 градусов бетон может заливаться без опалубки. Такой способ снижает стоимость и трудоемкость монтажа ЛМФ. Для сохранения нормальной влажности бетона при затвердевании дно и откосы траншеи застилаются геотекстильной тканью, а сверху полиэтиленовой пленкой.

Особенности конструкции

Ленточный фундамент – это замкнутый контур из железобетонных балок, заложенный по периметру здания и под несущими стенами, и передающий нагрузку здания подлежащему грунту. На нем строят как легкие садовые домики и каркасные дома, так и тяжелые монолитные «замки» и каменные коттеджи: несущая способность зависит от ширины и высоты ленты. На прочных грунтах на ленточном фундаменте строят даже многоквартирные дома в двенадцать этажей. Также именно этот тип фундамента используют для домов с цокольными этажами и подвалами – лента рассматривается, как стена подвала.

Для такой конструкции годятся почти все типы грунтов, кроме неустойчивых торфянистых – поэтому на слабонесущих и обводненных землях Ленинградской области дома ставят сложных и дорогих фундаментах, а в Москве такие конструкции будут лишней тратой денег.

Ленточный фундамент обычно устраивают на подушке из песка средней фракции с виброуплотнением через каждый 100 мм. Глубина конструкции рассчитывается с учетом особенностей участка:

  • наличие или отсутствие подвальных помещений;
  • глубина залегания грунта;
  • вес и другие характеристики здания.

al185Модератор FORUMHOUSE

Фундамент следует строить не по хотелкам и фанатично красивым идеям, а по расчету. Фундамент в ИЖС рассчитывается на расчетное сопротивление грунта основания и под нагрузки объекта, с обязательным учетом возможных неблагоприятных факторов: гидрогеологических, сил морозного пучения, неоднородности основания, просадочных и набухающих грунтов.

Все деформированные дома с перекошенными проемами построены на неправильном фундаменте, рассчитанном и построенном без учета особенностей грунта, уровня грунтовых вод, веса дома и т.п.

В зависимости от особенностей конструкции и глубины заложения выделяют несколько видов ленточных фундаментов.

По конструкции:

Тип Особенности конструкции
Монолитный Цельная отливка из железобетона с высокими показателями прочностями и максимальной несущей способностью. Ее заливают за один прием. Арматура должна быть качественной, соответствующего сечения – это дает устойчивость к изгибающим нагрузкам.
Сборный Состоит из заводских фундаментных блоков (ФБС). Несколько проигрывает монолитной ленте по эксплуатационным свойствам, часто применяется в малоэтажном строительстве. Для повышения устойчивости и долговечности таких ленточных фундаментов делают песчаную подушку, на нее устраивают специализированные железобетонные подошвы ФЛ, а уже поверх них на цементно-песчаный раствор кладут ФБС. Сверху эту конструкцию может завершать армопояс – для прочности и равномерного распределения нагрузок.

По глубине залегания

Тип На каких грунтах используется
Незаглубленный Только на скалах и стопроцентно неподвижных грунтах, поэтому делают его крайне редко и не для домов, а для хозяйственных строений. Такой ленточный фундамент делают только монолитным.
Мелкозаглубленный На прочных грунтах, которые не подвержены морозному пучению. Закладывают на глубину меньше уровня промерзания грунта.
Полнозаглубленный. Подходит почти для всех грунтов и гидрогеологических условий, заглубляется ниже расчетной глубины промерзания (но не на твердых глинах и песчаных грунтах с низким УГВ). Выполняется в траншеях и котлованах с обратной засыпкой.

Такое количество разновидностей ленточного фундамента, как молнолитного, так и из блоков позволяет сделать правильный выбор для условий конкретного участка и получить хороший результат. У ленточного фундамента один большой недостаток (не считая обилия земляных работ и времени, которое уйдет на созревание бетона после заливки) – он может получиться дорогим, поэтому, если речь идет о легких постройках, лучше не выбрать другой вариант. Но все же ленточный фундамент имеет очевидные преимущества, это:

  • долгий срок службы;
  • высокая несущая способность;
  • нагрузки дома равномерно распределены на грунтовое основание;
  • технология строительства довольно проста.

Заливка прямо в землю, или так называемый «кубанский вариант» ленточного фундамента является нарушением технологии, на FORUMHOUSE от этого предостерегают.

RNikonovУчастник FORUMHOUSE

Устройство ленточного фундамента с заливкой «в землю» считаю недопустимым. Сделать ленту «в землю» качественно почти невозможно.

Рекомендации и нюансы

Создавая фундаментные опоры, нужно не забывать про гидроизолирующие мероприятия, которые защитят строение от грунтовых вод. Вода очень быстро поднимается по структуре дерева, бетона, создавая очаги гниения и плесени.

Гидроизоляция – обязательное условие постройки ленточного фундамента.

  1. Гидроизолирующее покрытие (им может быть битумная мастика, рубероид, стеклоизол и т. д.) на стыке дома и фундамента должно быть обязательно.
  2. При использовании керамзитобетонных блоков, слабых по морозостойкости, снаружи их следует обработать битумной мастикой. Это позволит избежать увлажнения блока и поможет высушить его, если влаги не удалось избежать.
  3. Если вы делаете опору для дома своими руками, то следует знать, что большое расстояние между опорами (более 2,5 метра) приведет к большой нагрузке на каждую из них. Это прямой путь к разрушению древесной структуры. Поэтому нижний венец дома лучше сделать из бруса или бревна с большим поперечным сечением износостойких пород дерева (лиственница или дуб).
  4. Планируя создание ленточного незаглубленного фундамента, нужно учесть конструкцию забирки, которая будет закрывать подпольное пространство. Нижняя часть дома подвергается большой влажности, поэтому выполнение забирки должно осуществляться из влагостойких материалов. Металлические либо асбоцементные листы, морозостойкий пластик, декоративные панели для фасадов, закрепленные к стене или же к венцу дома, – самые подходящие варианты.
  5. Длина опор определяет, насколько высоким будет венец дома. Если сделать столбы короткими, то венцы и нижняя часть дома будут гнить, что приведет постройку к аварийному состоянию. Максимально высокая опора позволит создать наиболее комфортные условия для деревянной конструкции, но в этом случае возникает несколько проблем, связанных с пучинистыми явлениями грунта.
  6. Если грунт под строящимся домом пучинистый, а подпол утеплен, то вокруг дома образуются незамерзшие отверстия грунта. При замерзании пучинистый грунт будет увеличиваться в объемах.
  7. На таком грунте может произойти горизонтальное смещение до 15 см. Движение грунта может опрокинуть как высокие столбы, так и армированные ленты незаглубленного фундамента. Чтобы исключить возможность опрокидывания опорных столбов, лучше сделать песчаную подушку, которая нейтрализует смещение грунта рядом с опорами. Последние же должны быть максимально устойчивыми, не следует их делать очень высокими.
  8. Есть еще одно мероприятие, позволяющее мерзлому грунту не менять резко глубину рядом с опорами. Для этого на зиму нужно закрывать продухи в цокольной части постройки, в этом случае продольное пространство не будет сильно промерзать. Также в зимнее время не стоит убирать снег до самой земли рядом с домом.

Особенности возведения ленточного фундамента с подошвой, основные этапы

Строительные компании приступают к работе после проведения геологических испытаний, определения уровня грунтовых вод, типа почвы. Имея на руках чертеж ленточного фундамента с размерами, рассчитывают, сколько потребуется бетона, песка, арматуры. Составляют план, в котором определяют виды работ, потребность в материалах, инструментах, количестве рабочих рук, спецтехники.

Разметка участка и рытье траншеи

Чтобы сделать разметку траншеи, берут колышки, бечевку, рулетку. Первый кол вбивают в вершину первого угла (90°). Продляют одну сторону, она должна идти параллельно красной линии участка. Второй кол вбивают на месте второго угла, между колышками натягивают шнур.

Действия повторяют, при точной разметке 2 и 4 шнуры идут перпендикулярно, а третий параллельно первой стороне. Прежде чем рыть траншею, измеряют диагонали. Допустимая погрешность – 2 см.

Монтаж опалубки

В вырытую траншею насыпают слоями песок и мелкий щебень, рекомендуемая толщина подушки 30-50 см. Каждые 15 см засыпки утрамбовывают вручную или вибротрамбовкой и проливают водой. Чем толще подушка, тем надежнее дом защищен от промерзания, деформаций из-за вспучивания грунта.

Следующий этап − устройство фундаментной опалубки. Перед установкой дно траншеи застилают рубероидом. Для сколачивания щитов используют разные материалы:

  • доски (20-25 мм);
  • листы ДСП;
  • фанеру;
  • листы из железа (несъемная опалубка) 0,5-2 мм.

Щиты прочно скрепляют между собой. Чтобы стенки не расперло бетоном, устанавливают распорки.

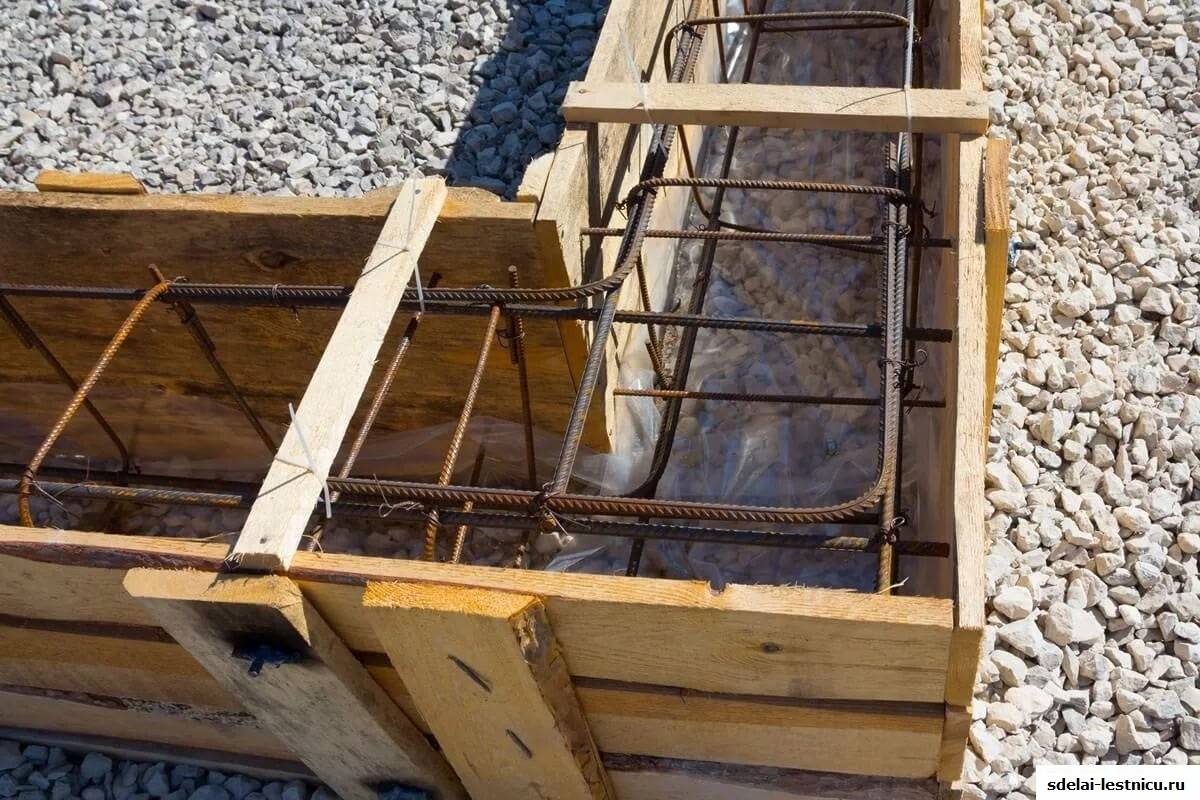

Создание и монтаж армирующего каркаса

Для армирования ленточного фундамента четырьмя или шестью стержнями требуется арматура разного диаметра:

  • для продольной укладки − 12-18 мм;
  • для поперечной и вертикальной обвязки – 6-10 мм.

Для повышения прочности, защиты от сколов поверхности монолитного фундамента вдоль стен ленты устанавливают армирующую сетку. Каркас из арматуры пистолетом, вручную скрепляют вязальной проволокой (0,6-1 мм), шаг армирования (поперечный) – 20-60 см.

Виды угловых соединенийОписание
внахлестконцы арматуры сгибают (угол 90 °), соединяют, обвязывают
Г-образные хомутыдля соединения внутренних и внешних стержней
П-образные хомутыдля соединения горизонтальных и вертикальных стержней каркаса

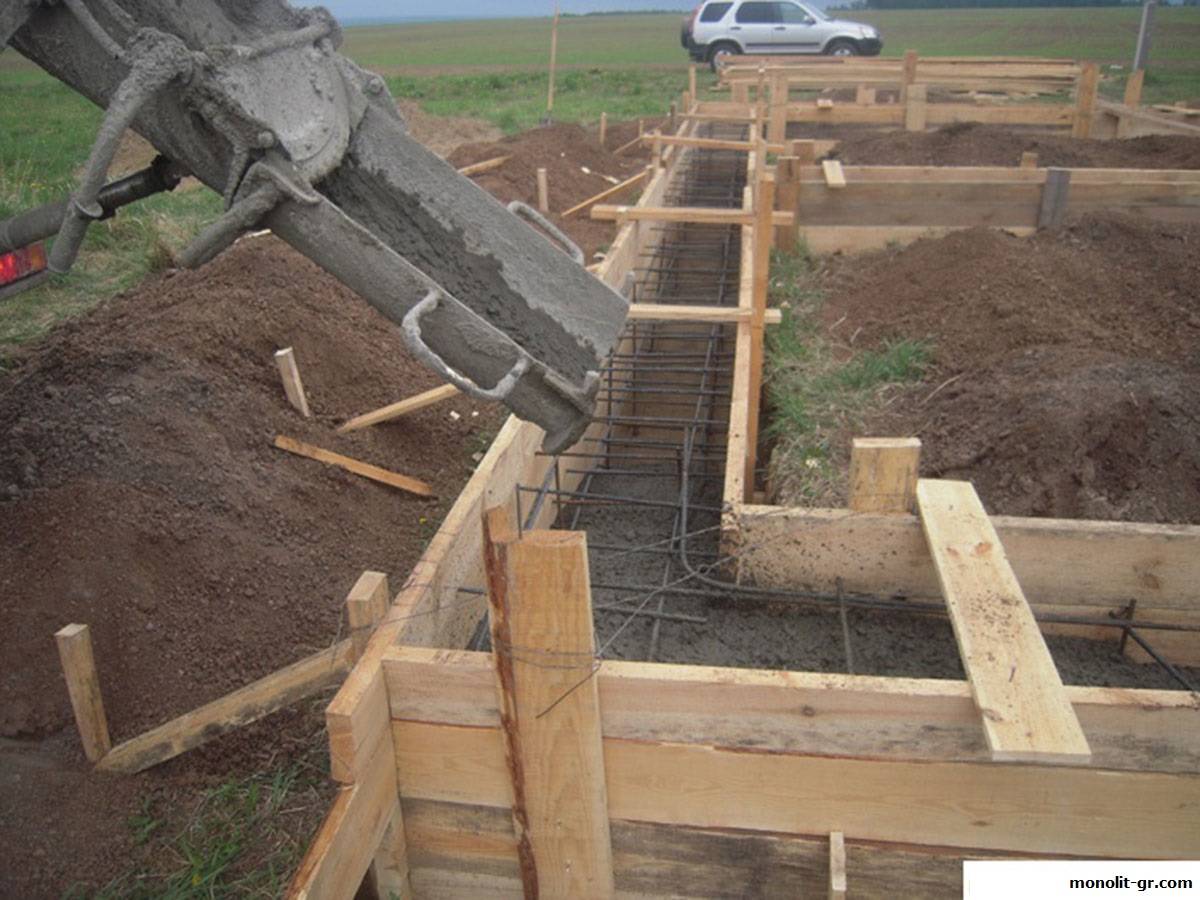

Заливка ленты фундамента

Бетон рекомендуемой марки замешивают, заказывают готовый. Внутрь траншеи укладывают гидроизоляционный материал. Для экономии используют полиэтиленовую пленку. Она герметизирует щели, не дает раствору вытекать.

Залитую в опалубку бетонную смесь уплотняют ручным инструментом или аппаратно. Ее подают последовательно на каждый отрезок ленты. При вынужденных перерывах в работе фундамент накрывают пленкой, если он длился больше суток, заливку продолжают после полного затвердевания бетона.

Преимущества и недостатки

Теперь предельно ясно, что понимается под названием «подошва фундамента». Остается рассмотреть достоинства и недостатки конструкции.

Считается, что ленточную фундаментную основу на подошве возводят при любых погодных условиях, в том числе – в зимнее время. Такое основание считают универсальным, пригодным для строительства несущих стен из кирпичного или каменного материалов, бетона, древесины.

В качестве недостатка многие отмечают сложный технологический процесс обустройства фундаментной подошвы.

Следует отметить, что подошва заливается под блоки фбс, а при установке свайного фундамента опорные подошвы устраиваются в десяти – пятнадцать местах (по количеству опорных элементов).

Учет глубины промерзания

Влажные грунты, промерзая, увеличиваются в объеме (вспучиваются), и находящиеся в них фундаменты неравномерно выдавливаются. В результате могут образоваться трещины, способные разрушить конструкции здания. Чтобы нейтрализовать действие вертикальных сил вспучивания, подошву фундамента закладывают на 20 см ниже уровня промерзания грунта. Чтобы нейтрализовать касательные силы, действующие на стенки фундамента, можно заложить фундамент с широким основанием и сужающимися кверху боковыми поверхностями стен. Чтобы уменьшить силы сцепления между грунтом и стенами фундамента, можно покрыть их скользящим материалом (полиэтиленом или отработанным машинным маслом.

Особенности устройства

Строители всего мира признают, что от габаритов железобетонной подошвы зависит прочность основы здания

Важно, чтобы была соблюдена технология заложения, чтобы со временем не допустить повреждений всей конструкции из-за подвижки грунта

Обустраивая ленточные фундаменты с опорной подошвой важно максимально точно определить необходимые габариты конструкции, на которые влияет:

  • особенности состава грунта;
  • нагрузки, заложенные в проекте здания;
  • качество бетона;
  • количество применяемой арматуры.

Ширина подошвы ленточного фундамента в первую очередь влияет на способность распределения давления по поверхности грунта. Армирование ленточного фундамента для обеспечения долговечности конструкции обязательно.

Ленточный фундамент

Подошва для ленточного основания проходит по периметру всех стен (внешних и внутренних), образуя единое железобетонное полотно в виде ленты. При этом может использоваться два вида подошвы:

  • Естественная – нагрузка распределяется по всему грунту равномерно;
  • Свайная – давление здания распределяется между опорными сваями, а затем передается грунту.

В качестве защиты подошвы от грунтовых вод необходимо для нее обустроить песчано-гравийную подушку. Если грунтовые воды залегают близко к поверхности земли или почва слабоустойчивая, то допускается уменьшение глубины заложения основы. Но при этом ширина подошвы ленточного фундамента увеличивается, чтобы обеспечить надежность опоры.

Столбчатый фундамент

Для фундамента столбчатого типа подошва монтируется в виде бетонной плиты небольшого габарита с уширением к низу. При этом необходимо завести от столбов в подошву стержни из арматуры, которые прочно и надежно соединят части конструкции.

Также может быть применима в двух вариантах:

  • Естественный – подошва закладывается на утрамбованную, залитую бетонной стяжкой площадку;
  • Свайный- монтаж выполнен как верхний сегмент, распределяющий давление конструкции на объединенные ростверком балки.

Свайный фундамент

Подошвой уходящим в землю сваям может стать монолит или кольцевое основание. Если применяют монолит, то он является плитной конструкцией, которая также опирается на углубленные сваи.

Подошва в виде кольцевого сооружения по сути является ленточным основанием высотой до 30 см. Оно может быть расположено в уровень с почвой, уходить в глубь грунта или даже возвышаться над поверхностью. Приемлем вариант малозаглубленного основания с уширением подошвы.

Плитный фундамент

Если предполагается плитная основа фундамента, то плиту подошвы можно залить одновременно с плитой основания, соблюдая конструктивные особенности. Но чаще всего под подошву выставляют отдельную опалубку, и только после ее заливки и затвердевания создается остальная конструкция.

В любом случае подошву под плитный фундамент нужно закладывать на родном грунте, не допуская подсыпок. Габариты такого основания высчитываются на основании характеристик грунта.

Типы монолитных фундаментов в современном строительстве

В процессе выбора подходящего под конкретный объект основания строителю приходится учитывать множество различных факторов и нюансов. На сегодняшний день монолитные фундаменты сооружают трех типов:

  1. Ленточные;
  2. Плитные;
  3. Свайные (столбчатые).

Ленточное основание чаще всего используется в малоэтажном строительстве в силу своей незначительной закладки и глубины погружения в грунт. При этом обязательным условием выбора типа фундамента является тщательный анализ грунта.

С целью обеспечения максимальной устойчивости основания подошва фундамента всегда имеет больший размер, нежели его верхняя часть. В целом несущая способность плит определяется показателем глубины промерзания почвы на участке. Но если учесть, что устройство ленточного монолитного фундамента изначально предполагает строительство объекта с более толстыми стенами, общий вес конструкции может оказаться весьма внушительным. Это значит, что и стоимость такого основания гораздо выше, чем иных типов фундаментов.

С точки зрения экономической выгоды стоит обратить внимание на столбчатый фундамент. Его монтаж относительно быстрый и несложный, а цена – более бюджетная в сравнении с ленточным

Для сооружения такого основания необходим каркас из арматуры. Его вставляют в предварительно пробуравленные в грунте скважины и заливают бетоном. Однако перед принятием решения о целесообразности устройства столбчатого фундамента, необходимо оценить уровень подвижности грунта: на слабонесущих и подвижных в горизонтальном направлении почвах сооружать такое основание не рекомендуется.

Виды ленточного фундамента по способу устройства

В зависимости от конструктивных особенностей ленточные фундаменты бывают монолитными и сборными. Они же, в свою очередь, могут подразделяться на монолитные фундаменты с вертикальными опорами и сборные ленты из кирпича или пеноблока.

Монолитный ленточный фундамент

При устройстве монолитного ленточного основания армирование и заливка фундамента выполняются непосредственно на строительном объекте. В результате достигается общая целостность и неразрывность несущей ленты.

Монолитный ленточный фундамент представляет собой неразрывную железобетонную ленту по всему периметру строения

Монолитные типы фундаментов, независимо от технологии, применяются для постройки объектов различного назначения на пучинистых и подвижных типах грунта. Монолитность конструкции обеспечивает высокую прочность и надёжность несущего основания.

Свайно- и столбчато-ленточный фундамент

Свайно-ленточные и столбчато-ленточные типы фундаментов представляют собой монолитную ленту из железобетона, расположенную на опорах, заглублённых в землю. По сути, эти типы фундаментов — не что иное, как модернизированный вариант свайных или столбчатых фундаментов с ростверком.

Столбы или сваи располагаются по периметру фундамента с шагом 2 м

В первом случае в качестве опор используются стальные изделия в виде свай различной длины, которые ввинчиваются в грунт ручным или автоматизированным способом. Во втором — опоры изготавливаются из той же бетонной смеси, которая используется для заливки несущей ленты.

Обустройство свайных и столбчатых фундаментов ленточного типа обосновано только при строительстве объектов на участках с большой глубиной промерзания почвы. Стальные сваи или железобетонные столбы, заглублённые ниже уровня промерзания грунта, будут распределять нагрузку, которая передаётся от железобетонной ленты.

Сборный ленточный фундамент

Основным материалом для возведения сборного ленточного фундамента являются железобетонных фундаментные блоки (ФБС), изготовленные из тяжёлых марок бетона. Из блоков формируется несущая лента фундамента, которая располагается по периметру и площади будущего строения. Для соединения блоков между собой используется бетон марки М350 и стальная арматура Ø15 мм.

После сборки фундамента внешняя поверхность несущего основания обрабатывается гидроизоляционными материалами. Наиболее часто используется битумная мастика и специальные битумные мембраны, которые имеют самоклеящуюся основу.

Сборный ленточный фундамент состоит из железобетонных фундаментных блоков, связанных бетоном

Главное преимущество сборного ленточного фундамента — это малые сроки возведения. В отличие от монолитного основания не придётся ждать набора минимальной прочности бетонной смеси. К постройке дома можно приступать уже через несколько дней с момента сборки ленты.

Несмотря на это преимущество, сборный ленточный фундамент используется для строительства частных домов чуть реже, чем монолитное основание из бетона. Во многом это связано с тем, что сборная конструкция не подходит для использования на подвижных типах грунта. При одинаковой толщине показатели прочности сборной конструкции ниже монолитной на 20–30%.

Ленточный фундамент из кирпича

Ленточные фундаменты из кирпича представляют собой сборную конструкцию и часто используются для строительства одноэтажных домов по каркасной технологии. Для изготовления ленты применяется обожжённый полнотелый кирпич. Глубина заложения — 40–50 см.

Ленточный фундамент из кирпича отличается высокой ремонтопригодностью, но требует обустройства качественной гидроизоляции

После сборки, как и в случае с блоками, необходимо обустройство полноценного гидроизоляционного слоя. К преимуществам этого фундамента можно отнести:

  • жёсткость конструкции;
  • высокую ремонтопригодность;
  • простоту обустройства.

Если проводить более детальное сравнение кирпича с железобетонными блоками, то фундаменты из блоков отличаются меньшей гигроскопичностью и более высокой прочностью. Кирпич более хрупок, что влияет не только на периодичность проводимого ремонта, но и на срок службы конструкции в целом. С учётом этого ленточный фундамент из кирпича рекомендуется возводить на участках с сухой и твёрдой почвой, а также при низком залегании грунтовых вод.

Ленточный фундамент: глубина заложения, таблицы и расчет

Ленточный фундамент – один из самых надежных и долговечных фундаментов в частном строительстве. Это обусловлено тем, что монолитная железобетонная лента способна выдерживать колоссальные нагрузки. Но, к сожалению, не все знают, что надежность такого фундамента во многом зависит от его глубины заложения в грунт.

Несмотря на то, что глубина устройства ленточного фундамента не является единственным показателем надежности и долговечности, она играет огромную роль в целостности всего дома в процессе его эксплуатации. Железобетонная лента любых размеров и марки бетона может со временем лопнуть, если она будет неправильно размещена в грунте, не учитывая его особенности.

Для того, чтобы не запутаться во всех типах фундаментов и грунтах, попробуем разобраться во всем по порядку. Сначала разберем типы монолитных лент, а затем конкретно для каждого типа ленточного фундамента определимся с глубиной заложения.

Факторы, влияющие на глубину заложения ленточных фундаментов

Наверное, стоит начать с того, что сами ленточные фундаменты делятся на три основных типа:

  1. Незаглубленные
  2. Мелкозаглубленные
  3. Заглубленные

Каждый из этих типов закладывается на определенную глубину, которая зависит от нескольких основных факторов:

  • Глубина промерзания грунта
  • Тип грунта
  • Уровень грунтовых вод

Стоит отметить, что глубина заложения ленточного фундамента — это расстояние от поверхности грунта до подошвы фундамента, а не та глубина, на которую копается траншея. В траншее, помимо фундамента может присутствовать подушка.

Теперь давайте разберемся, как эти факторы влияют на каждый тип ленточного фундамента в отдельности.

Незаглубленный ленточный фундамент

Незаглубленный ленточный фундамент применяется в строительстве частных домов крайне редко, потому что он является очень слабой опорой для будущего строения. Как правило, он весь располагается поверх грунта, а внутри находится только лишь песчаная, либо песчано-гравийная подушка.

Много писать о незаглубленном ленточном фундаменте я не буду, тем более ему уже была посвящена целая статья ранее. Да и вообще, само понятие глубины заложения у такого фундамента отсутствует.

Расчет глубины заложения ленточных мелкозаглубленных фундаментов

Это самый капризный, в плане глубины заложения фундамент. Во-первых, он не так надежен, как заглубленный, ну а во-вторых – для того, чтобы такой ленточный фундамент выдержал нагрузку строения, а также сдерживал все силы пучения, передаваемые от грунта, к его расчету необходимо подойти с особой ответственностью.

Как залить мелкозаглубленный ленточный фундамент я уже подробно описывал в одной из предыдущих статей. Поэтому в подробности вникать не будем.

Такой ленточный фундамент закладывается на глубину, которая значительно выше глубины промерзания почвы, поэтому и называется мелкозаглубленный. На него, в отличие от заглубленного, могут в значительной степени действовать силы пучения грунта.

Так же, немаловажным отличием мелкозаглубленных фундаментов является то, что его необходимо делать монолитным не только ниже уровня грунта, но и сразу, выставив опалубку, залить надземную часть фундамента – цоколь. Это в значительной степени усилит весь ленточный фундамент.

Глубина заложения мелкозаглубленного фундамента напрямую зависит от всех трех факторов, описанных выше. Для того, чтобы не запутаться, давайте рассмотрим таблицу.

Требования к устройству плавающей плиты

Гидроизолировать монолитную плиту внутри ленточного базиса можно и снизу перед заливкой раствора в опалубку

Схема устройства плиты внутри ленточного базиса достаточно проста, но при условии соблюдения некоторых требований. Итак, чтобы внутренняя монолитная плавающая подушка отвечала всем технологическим требованиям и снизила нагрузку на готовое здание, нужно:

  • Заливать раствор по всему свободному периметру внутри ленточного каркаса;
  • Соблюдать структуру заливки, пропорции раствора, толщину и остальные параметры монолитного основания;
  • После высыхания раствора необходимо обеспечить гидроизоляцию подушки со всех сторон и теплоизоляцию со стороны пола.

Гидроизоляцию сначала проводят с применением рулонных материалов поверх устроенной песчано-щебниевой подушки. Стыки нужно класть внахлест, обрабатывая края газовой горелкой для их плавления и надежного сцепления друг с другом

Здесь важно также оставить нахлесты для защиты от влаги торцевых сторон плиты. Верхнюю часть внутренней плавающей плиты гидроизолируют битумной мастикой или напыляющими или обмазочными материалами

Раствор готовят на основе цемента марки М300.
