Как правильно сделать мелкозаглубленный ленточный фундамент своими рукам

Виды мелкозаглубленного ленточного фундамента (мелкого заложения)

В зависимости от вида МЗЛФ будет отличатся технология его
устройства. Поэтому, следует коротко ознакомится с главными из них:

Ленточный блочный мелкозаглубленный фундамент

Блоки покупаются в готовом виде, или изготавливаются
отдельно, а на стройплощадке только собираются. В качестве крепежного материала
используется раствор цемента.

Ленточный блочный мелкозаглубленный фундамент – схема

Каждый из них имеет свои достоинства и недостатки. Но, в
целом, срок эксплуатации второго в три раза меньше, нежели первого. Поэтому, в
этой статье мы остановимся подробно на таком виде, как монолитный МЗЛФ.

Установка столбчатого фундамента мелкого заложения

Этот тип основания подходит для бань и небольших деревянных домов, а также сооружений из легких строительных материалов, например – летние домики из гипсокартона или ДСП. Основное преимущество такого фундамента – быстрое возведение и минимальные затраты на строительство. Оно включает в себя такие этапы:

Проектирование и расчет фундамента. Специалисты рекомендуют провести лабораторный анализ грунта для того, чтобы определить точную глубину столбов в зависимости от глубины его промерзания.
Расчет расстояния между столбами (для монолитных изделий это – 100-120 см).
Выполнение разметки.
Выкапывание ямы по периметру фундамента, ее толщина должна соответствовать сечению столбов.
Яма засыпается щебнем толщиной до 20 см, он тщательно трамбуется.
Выполнение армированной конструкции. Сначала устанавливаются прутья на ширине фундамента, затем к ним присоединяются продольные детали. Решетку можно монтировать как в самой яме, так на отдельной территории с последующим погружением конструкции в траншею.
Заливка бетоном марки 250.
Выполнение короба из длинных обрезных досок, он не должен иметь дна.
прикрепление опалубки к заранее возведенным конструкциям из арматуры.
Выполнение заливки опалубок цементным раствором той же марки.
Изготовление забирки и битумного слоя, защищающего ее от попадания влаги.

Для максимально долговечного использования данного вида фундамента стоит придерживаться нескольких простых правил:

правильный расчет фундамента;
равномерная нагрузка не его общую площадь и отдельные элементы;
выбор исключительно высококачественных материалов как при заливке фундамента, так и при возведении опалубок;
выполнение всех работ должно проводиться летом или в начале зимы.

В предоставленном ниже видео можно понять основы того, как выполняется ФМЗ:

https://youtube.com/watch?v=p3VVdX5qktQ

Если придерживаться всех перечисленных выше правил, фундамент мелкого заложения станет весьма экономичным и удобным вариантом для создания основы под частное здание. Применять его следует в частном строительстве и в определенных условиях грунта.

Плюсы и минусы

МЗЛФ удачно совмещает преимущества заглубленных и незаглубленных оснований и имеет следующие достоинства:

высокая прочность и надёжность при соблюдении технологии монтажа;
упрощенные земляные работы, которые можно выполнить без экскаватора;
уменьшенное количество стройматериалов;
сниженные трудозатраты на приготовление бетонного раствора.

Присутствует и ряд недостатков:

существенные ограничения по весу и этажности дома.
необходимость устройства на пучинистом участке сложной системы дренажа;
бетонные работы можно выполнять только при устойчивых температурных условиях более +10℃;
возведение МЗЛФ выполняют на ровной площадке или с уклоном, который не превышает 5⁰.

Прежде чем приступать к возведению ленточного фундамента мелкого заглубления, необходимо произвести геологическое обследование участка на предмет возможности выбора такого вида основания для дома.

Расчет материалов для армирования основания

Любое ленточное основание требует обязательного укрепления армокаркасом из двух горизонтальных поясов, которые соединяются вертикальными перемычками. Для создания горизонтального контура каркаса требуется горячекатаная арматура А3 (12 мм. в диаметре), и арматура А1 (8 мм). для перемычек. Соединение каркаса выполняется вязальной проволокой.

На основании общей продолжительности ленты фундамента можно рассчитать длину требуемой арматуры А3:

54*4 (количество контуров каркаса) = 216 м;

В добавок нам потребуется дополнительные 10 м. арматуры для укрепления углов каркаса. Совокупная длина прутьев А3 — 226 метров.

Рис. 1.4: Армирование мелкозаглубленного ленточного фундамента Теперь определяем количество арматуры А1 для перемычек. Учитывая, что каркас должен быть утоплен вглубь фундамента на десять сантиметров, а высота нашего основания составляет 60 см, высота вертикальной перемычки будет равняться 40 см.

Совет эксперта! в мелкозаглубленных ленточных фундаментах шаг перемычек армокаркаса должен составлять 20 см.

Рассчитываем общее количество вертикальных прутьев: (54/0,2)*2 = 540 шт;
Что позволяет определить требуемую длину арматуры: 540*0,4= 216 м.

На одно соединение каркаса уходит примерно 20 см. проволоки. Исходя из общего количества перемычек (540 шт) рассчитываем количество соединений и длину вязальной проволоки:

540*2 = 1080 соединений;
1080*0,2 = 216 м. проволоки для вязки.

Мелкозаглубленный ленточный фундамент — технология возведения

Строительство мелкозаглубленного ленточного фундамента начинается с разметки территории. Для этого используются колышки из обрезков арматуры и бичевка, посредством которых на земле размечается контур будущего основания согласно проекту.

Далее начинаются работы по рытью котлована, глубина которого определяется исходя из размеров самого основания и толщины уплотняющей подушки.

Земельные работы

Если стенки котлована в процессе рытья осыпаются, необходимо делать временные подпорки из досок

Также крайне важно следить за вертикальностью дна траншеи, поскольку любые уклоны будут увеличивать расход материалов для создания уплотняющей подушки

По завершению рытья и выравнивания стенок котлована приступаем к обустройству подсыпки. Первым шаром идет песок. Высыпать его необходимо послойно, по 3-5 сантиметров, причем каждый слой необходимо проливать водой и утрамбовывать, чтобы песок получил максимальную плотность.

Рис. 1.4.1: Формирование песчаной подсыпки

Поверх песка насыпается слой щебня, который также нужно уплотнить посредством ручной трамбовки.

Монтаж опалубки

Для создания опалубки используются доски толщиною в 20 мм, которые скрепляются между собой с помощью брусков и саморезов либо металлического уголка.

Рис. 1.5: Опалубка под мелкозаглубленный ленточный фундамент По внешнему контуру опалубки устанавливаются распорки из деревянного бруса, шаг распорок — 50 сантиметров, они необходимы для того, чтобы опалубка не деформировалась от веса бетона.

Совет эксперта! высота опалубки должна быть на несколько сантиметров выше высоты фундамента, чтобы избежать разбрызгивания бетона в процессе заливки.

Внутри опалубки доски необходимо оббить клеенкой, так как цементное молочко жидкого бетона может протекать в щели между ними. По завершению монтажа на опалубке отмечаем уровень, по которому будет выполнятся заливка.

Армирование

Технология армирования мелкозаглубленного основания согласно требованиям СНиП не требует обязательного укрепления средней части фундамента, поскольку она не испытывает критических нагрузок. Достаточно обустроить каркас по верхнему и нижнему контуру ленты.

Такой каркас состоит из двух вертикальных поясов арматуры А3 диаметром 13 мм, которые соединяются вертикальными перемычками из гладкой 8-ми миллиметровой арматуры. Фиксация каркаса выполняется вязальной проволокой.

Совет эксперта! Использование сварки для соединения элементов каркаса нежелательно, так как в таком случае конструкция потеряет эластичность.

Ручной вязку проволоки удобнее всего выполнять с помощью вязального крючка. На фиксацию одного узла требуется 20-25 см. перегнутой вдвое проволоки.

Рис. 1.6: Схема расположения арматуры в каркасе для укрепления ленточного фундамента Каркас из арматуры вяжется в удобном для вас месте, а уже потом готовая часть конструкции размещается внутри опалубки

Крайне важно выполнить правильное соединение арматуры на углах фундамента, поскольку именно в этом месте несущие и деформационные нагрузки на фундамент максимальны

В местах угловых соединений нужно устанавливать дополнительные Г-образные усиления из арматуры диаметром 13 мм. Не менее надежным являются П-образные соединения, увидеть которые вы можете на нижеприведенном изображении.

Рис. 1.7: Схема соединения углов армокаркаса

Заливка бетона

Для заливки фундамента бетоном рекомендуется заказывать готовую смесь в требуемом объеме, поскольку одномоментная заливка обеспечивает лучшую итоговую прочность основания. Если вы лишены такой возможности и вынуждены готовить бетон самостоятельно, ориентируйтесь на приведенные на изображении пропорции цемента, песка и щебня.

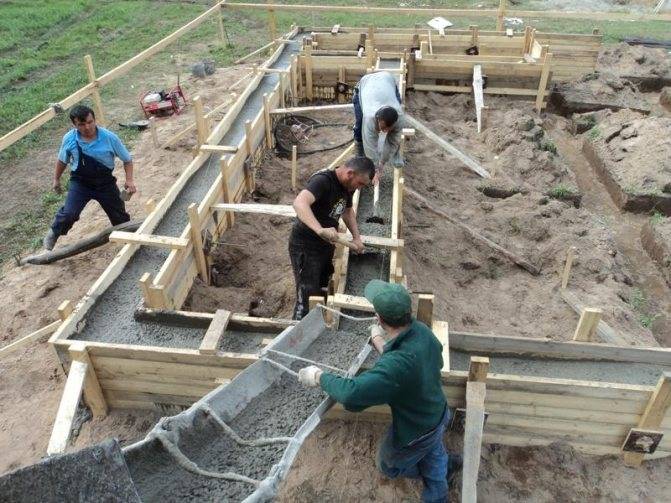

Рис. 1.8: Заливка бетона в мелкозаглубленный ленточный фундамент После заливки бетона в опалубку его необходимо обработать виброуплотнителем либо перфоратором с соответствующей насадкой. Уплотнение позволяет удалить из бетона пузырьки воздуха, которые негативно сказываются на итоговой прочности фундамента.

По завершению уплотнения бетон выравнивается с помощью правила и накрывается клеенкой либо брезентом. Если фундамент строится в жаркое время года, во избежание растрескивания бетон в процессе созревания необходимо регулярно увлажнять. Свою проектную прочность бетонный фундамент получает через 3-4 недели.

Рассчитываем МЗЛФ

Чтобы изготовить мелкозаглубленный ленточный фундамент своими руками необходимо определиться с типом фундамента и его габаритами. Допустим, мы планируем построить основание площадью в 15 м2, с шириной 5,5 м и длиной 6,5 м, с 4 горизонтальными рядами арматуры и 2 вертикальными.

Исходя из этого, мы получаем следующий примерный чертеж, будущего фундаментального основания.

Для такой постройки потребуется:

402 м арматуры (120 м для горизонтальных рядов, 192 м – для вертикальных и 90 м уйдет на соединительные стержни);
2,02 «куба» пиломатериалов для опалубки;
153 мешка цемента (по 50 кг в каждом);
19 100 кг песка;
27 550 кг щебня.

Это пример стандартной конструкции МЗЛФ, высотой 1 600 мм. Расчет глубины производится по следующим параметрам:

0,4 м, если основа защищена от пучинистых почв;
0,45 м для песчаного грунта с низким уровнем грунтовых вод;
0,5 м если преобладает глинистая почва с уровнем промерзания в 1 м;
0,75 если отметка промерзания доходит до 1,5 м;
1 м для почв с глубиной промерзания 2,5 м.

Кроме этого, обратите внимание на другие типы фундамента

Технология выполнения мелкозаглубленного ленточного основания

Как сделать мелкозаглубленный ленточный фундамент? Как и все типы фундаментов, мелкозаглубленный выполняется в несколько этапов, последовательность которых необходимо соблюдать, чтобы получить качественное прочное основание.

Подготовительные работы

В первую очередь на месте строительства, выполняют подготовку площадки для возведения фундамента. Для этого весь строительный мусор убирают с участка, а также в некоторых случаях снимают верхнюю часть грунта (около 10-15 см). Затем приступают к разметке территории. Для этого по углам будущего фундамента устанавливают колышки и между ними натягивают леску или веревку. Точно таким же образом отмечают внутренние углы ленты. Правильность разметки проверяют диагоналями.

Когда разметка полностью окончена, необходимо приступать к рытью траншеи. Ее глубина обычно не превышает около 50 см и ширина около 60-80 см. Роют ее обычно самостоятельно, поскольку привлечение техники для этого является нецелесообразным.

Закладка подушки

По завершению обустройства траншеи под фундамент, необходимо приступить к закладке подушки под него, которая снизит воздействие грунта на основание. Для этого в первую очередь нужно уплотнить грунт на дне траншеи, после чего засыпать слой песка. Обычно это около 15 см.

Песок также лучше хорошо утрамбовать, после чего на него высыпать слой гравия около 10 см, поверх которого укладывается слой геотекстиля или рубероида.

В случае если необходимо утеплить основание фундамента, рекомендуется воспользоваться несъемной опалубкой из пенополистерола.

Установка опалубки

После закладки подушки на дно траншеи, приступают к установке опалубки. Она может быть изготовлена из самых разных материалов, и наиболее практичной и популярной, является деревянная опалубка из струганных досок, которые сбиваются в щиты нужной величины

Важно чтобы шляпки гвоздей или саморезов, с помощью которых доски скрепляются в щиты, были с внутренней стороны, чтобы обеспечить максимальную гладкость внутренних стенок основания

Устанавливается опалубка по всему периметру ленты с внутренней и внешней стороны. Закрепляются щиты при помощи распорок и кольев, которые вбиваются также по всему контуру.

a87470987767af33b5a72994b197ce0b.jpe

5f9cd92b5c5108f95f6db600ecc43a02.jpe ba2dc67121a1263e9f1c95e162caaa57.jpe

8d050ac0020bfc3cdd40386e63aa788d.jpe

При установке опалубки рекомендуется проверять горизонтальность и вертикальность установленных щитов, поскольку от этого зависит геометрическая правильность фундамента.

Рекомендуется все опалубочные элементы изолировать толем либо каким-либо другим методом от влаги, которая есть в бетонном растворе.

Армирование ленты

После установки опалубки обычно выполняют армирование фундамента, поскольку без данного этапа просто не обойтись, так как использование арматуры значительно повышает прочность конструкции в целом.

Как правило, армирование происходит следующим образом:

На дно траншеи укладывается продольная арматура в несколько рядов (обычно достаточно уложить 2-3 арматуры).
К ней привязываются вертикальные и перпендикулярные пруты по всему периметру с расстоянием между собой около 50-100 см.
Далее выполняется верхний пояс арматуры точно таким же образом, как и нижний. В вертикальной арматуре привязывают продольные перпендикулярные пруты.

Фото правильного армирования можно увидеть ниже.

Крайне не рекомендуется использовать сварку для армирования, поскольку в месте сварки арматура теряет свои свойства и значительно быстрее может прийти в негодность. Кроме того, рекомендуется отступать со всех сторон на 5 см от стенок при укладке арматуры. Это позволит полностью утопить арматуру в бетон.

Заливка бетона

Как правило, фундамент рекомендуется заливать за один раз, однако в случае если бетон делается самостоятельно, то можно его заливать в несколько слоев, при этом важно:

Первый слой бетона распределить по всему периметру фундамента.
Проткнуть его в нескольких местах прутком, чтобы исключить образование воздушных пустот.
Заливать каждый последующий слой бетона еще до момента схватывания предыдущего.
Последний залитый слой бетона нужно выровнять и разгладить с помощью правила и посыпать сухим цементом с помощью сита. Это позволит избежать образования трещин на поверхности.

После заливки бетона, его оставляют на месяц, поскольку полное созревание происходит в течение 28 дней.

Как сделать своими руками?

Чтобы возвести армированный ленточный фундамент мелкого заглубления, понадобится выполнить следующие действия:

вычислить ширину фундамента, сечение арматуры;
выполнить чертёж армирования;
почистить от мусора и спланировать участок;
вырыть траншеи;
уложить дренажный слой;
устроить подбетонку или постелить рубероид;
выполнить монтаж опалубки;
уложить и скрепить арматуру;
вставить отрезки труб для коммуникаций и вентиляции;
выполнить бетонирование ленты;
обеспечить уход за бетоном в процессе его схватывания;
снять опалубку с ленты;
выполнить гидроизоляцию фундамента.

Затем останется сделать отмостку и облицевать фундамент водонепроницаемым материалом. Каждый этап возведения МЗЛФ имеет свои нюансы.

Необходимые расчеты

При расчете фундамента учитывают, что глубина его заложения равняется глубине промерзания, минус 25%. При несоблюдении этого требования в результате вспучивании грунта есть опасность нарушения целостности сооружения.

Высота цоколя не должна превышать размера подземной части основания.

Для расчёта ширины конструкции необходимо вычислить соотношение весовой нагрузки (т/м) к расчетному сопротивлению грунта (т/м2), (основываясь на табличных данных СНиП 2.02.01-83). Толщину песчано-щебёночной платформы определяют по данным СНиП.

Подготовительные работы и разметка

Плодородный слой снимают и выполняют планировку площадки под строительство. В местах пересечений фундамента и по углам вбивают колья, натягивают верёвку.

Выкапывание траншеи и обустройство подушки

Траншею выкапывают на необходимую глубину. Выравнивают стенки и углы, если использовалась тяжёлая техника.

Планировать дно траншеи до фанатизма нет необходимости. Насыпают слой чистого крупного песка, без растительного мусора и глины. Трамбуют, проливая водой. Насыпают мелкий щебень и тоже трамбуют.

Устраивают верхний выравнивающий слой толщиной 50 мм. Платформу застилают геотекстилем, заливают подбетонку или укладывают сложенный вдвое и промазанные битумом рубероид.

О разновидностях подушки и особенностях устройства для ленточных оснований подробная статья здесь.

Сборка опалубки

Опалубку собирают из обрезных досок толщиной 25-40 мм. Щиты должны немного возвышаться над лентой. Обязательно делают ревизию щелей.

Строители практикуют укрытие опалубки полиэтиленовой плёнкой. Опалубку фиксируют на место с помощью наружных упоров и устанавливают внутренние распорки.

Полная информация о монтаже опалубки тут.
