Особенности конструкции
Ленточный фундамент – это замкнутый контур из железобетонных балок, заложенный по периметру здания и под несущими стенами, и передающий нагрузку здания подлежащему грунту. На нем строят как легкие садовые домики и каркасные дома, так и тяжелые монолитные «замки» и каменные коттеджи: несущая способность зависит от ширины и высоты ленты. На прочных грунтах на ленточном фундаменте строят даже многоквартирные дома в двенадцать этажей. Также именно этот тип фундамента используют для домов с цокольными этажами и подвалами – лента рассматривается, как стена подвала.
Для такой конструкции годятся почти все типы грунтов, кроме неустойчивых торфянистых – поэтому на слабонесущих и обводненных землях Ленинградской области дома ставят сложных и дорогих фундаментах, а в Москве такие конструкции будут лишней тратой денег.
Ленточный фундамент обычно устраивают на подушке из песка средней фракции с виброуплотнением через каждый 100 мм. Глубина конструкции рассчитывается с учетом особенностей участка:
- наличие или отсутствие подвальных помещений;
- глубина залегания грунта;
- вес и другие характеристики здания.
al185Модератор FORUMHOUSE
Фундамент следует строить не по хотелкам и фанатично красивым идеям, а по расчету. Фундамент в ИЖС рассчитывается на расчетное сопротивление грунта основания и под нагрузки объекта, с обязательным учетом возможных неблагоприятных факторов: гидрогеологических, сил морозного пучения, неоднородности основания, просадочных и набухающих грунтов.
Все деформированные дома с перекошенными проемами построены на неправильном фундаменте, рассчитанном и построенном без учета особенностей грунта, уровня грунтовых вод, веса дома и т.п.
В зависимости от особенностей конструкции и глубины заложения выделяют несколько видов ленточных фундаментов.
По конструкции:
| Тип | Особенности конструкции |
| Монолитный | Цельная отливка из железобетона с высокими показателями прочностями и максимальной несущей способностью. Ее заливают за один прием. Арматура должна быть качественной, соответствующего сечения – это дает устойчивость к изгибающим нагрузкам. |
| Сборный | Состоит из заводских фундаментных блоков (ФБС). Несколько проигрывает монолитной ленте по эксплуатационным свойствам, часто применяется в малоэтажном строительстве. Для повышения устойчивости и долговечности таких ленточных фундаментов делают песчаную подушку, на нее устраивают специализированные железобетонные подошвы ФЛ, а уже поверх них на цементно-песчаный раствор кладут ФБС. Сверху эту конструкцию может завершать армопояс – для прочности и равномерного распределения нагрузок. |
По глубине залегания
| Тип | На каких грунтах используется |
| Незаглубленный | Только на скалах и стопроцентно неподвижных грунтах, поэтому делают его крайне редко и не для домов, а для хозяйственных строений. Такой ленточный фундамент делают только монолитным. |
| Мелкозаглубленный | На прочных грунтах, которые не подвержены морозному пучению. Закладывают на глубину меньше уровня промерзания грунта. |
| Полнозаглубленный. | Подходит почти для всех грунтов и гидрогеологических условий, заглубляется ниже расчетной глубины промерзания (но не на твердых глинах и песчаных грунтах с низким УГВ). Выполняется в траншеях и котлованах с обратной засыпкой. |
Такое количество разновидностей ленточного фундамента, как молнолитного, так и из блоков позволяет сделать правильный выбор для условий конкретного участка и получить хороший результат. У ленточного фундамента один большой недостаток (не считая обилия земляных работ и времени, которое уйдет на созревание бетона после заливки) – он может получиться дорогим, поэтому, если речь идет о легких постройках, лучше не выбрать другой вариант. Но все же ленточный фундамент имеет очевидные преимущества, это:
- долгий срок службы;
- высокая несущая способность;
- нагрузки дома равномерно распределены на грунтовое основание;
- технология строительства довольно проста.
Заливка прямо в землю, или так называемый «кубанский вариант» ленточного фундамента является нарушением технологии, на FORUMHOUSE от этого предостерегают.
RNikonovУчастник FORUMHOUSE
Устройство ленточного фундамента с заливкой «в землю» считаю недопустимым. Сделать ленту «в землю» качественно почти невозможно.
Ленточные фундаменты под строительство частного дома
Ленточный, по способу возведения, может быть:
- монолитным;
- сборным.
В первом случае для его возведения подготавливается траншея, устанавливается съемная или несъемная опалубка для фундамента, изготавливается и устанавливается армирующий каркас и заливается бетон.
Для строительства сборного фундамента могут использоваться готовые железобетонные фундаментные блоки ФБС, керамический кирпич, бутовый камень.
Кроме того, по глубине заложения, ленточный фундамент может быть мелкозаглубленным. Такой вид очень популярен у частных застройщиков, так как позволяет значительно сократить расходы и время на его возведение. Чаще всего мелкозаглубленный ленточный фундамент используется под одноэтажные легкие дома на устойчивых грунтах с небольшой глубиной промерзания грунта и низким уровнем залегания подпочвенных вод.
Все виды ленточных фундаментов достаточно дорогие, поэтому вопрос снижения его себестоимости всегда стоит на повестке дня. Выход есть – возвести щелевой фундамент для дома, но при условии, что на участке превалируют плотные грунты, предпочтительно, глинистые, а уровень грунтовых вод располагается ниже точки заложения.
В основном находит применение при возведении дачных домов не выше одного этажа и хозяйственных зданий на участке. Это, по сути, то же самое монолитно-ленточное основание, для нижней (подземной) части которого опалубка для фундамента не нужна, бетон заливается прямо в траншею.
Для устройства цокольной части, опалубка необходима только в том случае если возводится общая монолитная конструкция с фундаментом. Но выложить цоколь вполне допустимо, например, из кирпича.
В среднем, объем земляных работ в этом случае сокращается на 35-45%, а расход бетона – до 10-15%. Материалов потребуется меньше на 50-70%, а арматуры на 20-25%.
Несмотря на то что устройство ленточного фундамента достаточно затратное и сложное мероприятие, у него имеется неоспоримый плюс – возможность иметь надежное и просторное подвальное помещение, ценность которого в условиях жизни за городом сложно переоценить.
Устойчивость фундамента к морозам
Известно, хорошим показателем для фундаментов глубокой закладки, является устойчивость к морозному пучению. Так называют процесс давления грунтовых вод на материал фундамента. Замерший грунт уже при нулевой температуре начинает расширяться и воздействовать на стенки фундамента, создавая в них трещины.
Рис.: Устойчивость фундамента к морозам
При повторном цикле оттаивания и замерзания, вода попадает через них в фундаментные блоки, вызывая так называемое морозное пучение фундамента. Подобные процессы исключены в фундаментах с глубоким уровнем закладки, поскольку они рассчитываются на уровень находящийся ниже отметки промерзания грунта.
Как происходит закладка фундамента на большие глубины
Закладка фундамента на большие глубины, является делом трудоемким и подразумевает целый цикл производственных процессов. Рытье траншей предполагает многократный проход строительной техники, а бетонирование всегда означает большие трудозатраты и материальные расходы на сырье. Для производства земельных работ привлекается экскаваторы и бульдозеры с дополнительным навесным оборудованием. Ни одно бетонирование даже фундаментов на основе блоков, не обходится без грузоподъемной техники, такой как башенный или автокран. В условиях непрерывного цикла строительства требования к замесам и укладке бетона возрастают в несколько раз.
Рис.: Заглубленный фундамент
Материалы, используемые для создания ленточных фундаментов
Перед началом строительства очень важно обеспечить наличие всех необходимых материалов. При возведении основания нельзя допускать продолжительных простоев, чтобы не снизить характеристики будущего здания
В проектной документации содержится полный список необходимых в строительстве материалов.
Рабочие инструменты, которые будут необходимы в строительстве:
Материалы для строительства
- Мерная рулетка, которая потребуется на всех этапах работы.
- Инструменты для рытья траншеи, такие как лом и лопата.
- Инструменты для создания опалубки (молоток, гвозди, ножовка).
- Ножовка по металлу, «болгарка» и сварка, которые потребуются для сборки армирующего каркаса.
- Бетономешалка.
- Инструменты для демонтажа опалубки после застывания ленты бетона.
В стандартном виде для производства работ потребуются следующие материалы:
Инструмент для заливки бетона
- Песок (во-первых, для отсыпки траншеи, во-вторых для составления смеси бетона).
- Доска обрезная для сборки опалубки.
- Арматура диаметром 10-12 мм для создания каркаса прочности основания.
- Цемент для бетонной смеси.
В зависимости от проекта в этот список могут быть включены дополнительные элементы.
Составление проекта
В зависимости от архитектурного решения, то есть, изначально запланированного здания, определяется вес дома, включая вес фундамента, снеговую, ветровую и полезную нагрузки. Тип фундамента, в нашем случае ленточный, может быть заглубленный и малозаглубленный.
Следующим этапом будет определение параметров самого фундамента, а именно:
- Ширина фундамента.
- Высота заглубленной части.
- Высота надземной части.
- Требуется ли дренаж.
Чтобы определить ширину фундамента, необходимо вес дома поделить на площадь опоры фундамента, и полученное значение должно оказаться меньше расчетного сопротивление грунта на 20%.
Для увеличения площади опоры фундамента, делается уширение(пятка), которая распределяет нагрузку по большей площади.
Более подробно про это мы расписали в нашей предыдущей статье – как рассчитать вес дома.
Сборный фундамент.
Сборный фундамент, это та часть сооружения, которая принимает весь вес здания на себя и передает эти нагрузки на основание, то есть на грунт, окружающий его. Сборный фундамент закладывается по периметру всего строения – под всеми несущими стенами и капитальными пристройками. Это самый распространенный вид фундамента под малоэтажные новостройки. Для расчета фундамента вы можете воспользоваться калькулятором фундамента.
Для сборного фундамента изготавливаются специальные блоки, которые строители укладывают на фундаментную подушку. Секции могут быть двух видов: полнотелыми и пустотелыми. Полнотелые секции формируют из бутобетона, а пустотелые из обычного или силикатного бетона. Также может быть использован железобетон, в этом случае подушку не закладывают. Отличительной чертой таких фундаментов является то, что собирать их довольно просто и много времени на это не уходит.
Этапы выполнения замеров.
Правильная разметка под фундамент состоит из нескольких этапов. Прежде всего, определяется основная точка. которой является правый угол постройки. Он устанавливается с учетом проектного задания. В данную точку монтируется первый колышек.
Начало разметки.
Как правильно разметить фундамент. От колышка откладывается расстояние, которое равняется размеру фундамента. Проведенный отрезок должен быть параллельным фронтальной линии. Внутрь промеряется перпендикулярная направляющая. При этом полученный угол должен составлять 90 градусов. Угол выверяется нивелиром.
Обозначение внешних границ выполняется следующим образом:
Шнурка для разметки фундамента.
- От начала шнура делаются метки на 4 м, а затем на 3 м. Отметина фиксируется брусом.
- Начало шнура крепится на одной линии, а метка в 4 м устанавливается перпендикулярно ей.
- Остаток шнура соединяется с началом. При этом угол между самыми маленькими частями веревки прямой.
Таким же способом размечаются другие элементы. Если диагонали полученного прямоугольника одинаковые, то углы прямые.
Внутренние границы.
Как правильно разметить фундамент под дом
Решая, как разметить фундамент своими силами, стоит уделить внимание правильным замерам внутреннего контура. Толщина фундамента не должна быть менее 45-50 см
Это расстояние отмеряется внутрь от наружных границ и обозначается колышками. Если планируются внутренние несущие стены, то также выполняется дополнительная разметка. В каждом элементе прямоугольной или квадратной формы проверяется равенство диагональных линий.
Когда предполагается возведение сложной формы основания, вся площадь делится на отдельные прямоугольники и каждый элемент проверяется по отдельности.
Как правильно разметить фундамент своими руками.
После выполнения разметки, все значения поверяются еще раз и в нужных местах устанавливаются колышки. Данная работа должна проводиться с ответственностью, а замеры тщательно поверяться. Даже небольшая погрешность при расчетах повлияет на качество опоры. Правильная разметка углов помогает в дальнейшем минимизировать давление на грунт.
Выполнение обноски.
Как правильно разметить фундамент для дома. После завершения работ по разметке производится обноска. Данный этап процесса считается необходимым для контрольных замеров. Все контуры будущей конструкции выносятся на поверхность земли. Верхний слой убирается и выполняется углубление на размер штыка лопаты.
Обноска — это монтаж столбиков из дерева, которые попарно вбиваются в почву на расстоянии 1,5-2 метра от угла основания. Обноска позволяет создать правильный контур вертикальных плоскостей. При этом плоскости имеют по паре столбиков. Горизонтальные детали столбов должны располагаться на одном уровне.
Высота обноски равняется высоте основанию строения. Разметка глубины траншеи выполняется от обносков. При этом периметр независимо от характера рельефа должен быть одинаковым.
Земляные работы
Любой из земельных участков имеет перепады высот по периметру. Поэтому, когда вами будет копаться траншея под ленточный фундамент, необходимо пользоваться водяным уровнем. Сначала найдите самую низкую точку периметра, расположенную в одном из внешних углов разметки.
Траншея для ленточного фундамента
От нее и будет рассчитываться глубина заложения ленточного фундамента. Если постройка совсем легкая и располагается на не пучинистой почве, то траншею можно делать совсем неглубокой — порядка 40 сантиметров. Иными словами, делать вы будете незаглубленный ленточный фундамент. Дно траншеи по уровню обязательно должно быть ровным.
Если почва пучинистая, то необходим заглубленный ленточный фундамент. Существуют специальные сводные таблицы, указывающие толщину промерзания грунта во всех регионах России. Узнав ее для своего участка, учтите, что глубина ленточного фундамента в данном случае должна быть на 20см ниже данного параметра.
Следует также отметить, что траншея должна быть, минимально, на 20см шире самого фундамента. Как правило, ширина ленточного фундамента для небольших зданий составляет 40см, значит, ров должен быть 60 сантиметровым.
Когда траншея будет готова, на ее дне делается подушка под ленточный фундамент. Толщина ее должна быть 15см. Используйте под подсыпку дробленый либо речной песок. Полейте материал водой и хорошо утрамбуйте.
Другие особенности
Кроме нюансов, касающихся глубины залегания, вида и ширины подошвы, а также возвышения на плане фундамента ленточного типа, чертёж должен составляться с соблюдением ещё целого ряда правил. К ним относят масштабирование и фрагментное изображение отдельных узлов и элементов.
Масштабирование
Нормативные акты составления чертежа фундамента устанавливаются следующими документами:
- ГОСТ Р 21.1101-2013.
- ГОСТ 2.302-68.
- ГОСТ 21.501-2018.
Применимые к масштабам требования раскрывают основные моменты, затрагивающие изображения всей конструкции и её отдельных элементов. С подробным соотношением можно ознакомиться в приведённой далее таблице.
| Применимость | Значение, масштаб |
| План фасада, фундамента, кровли, подвала, этажей и перекрытий | 1 к 100 или 1 к 200 |
| Отдельный план секций, фрагмент фундамента, подвала, фасада | 1 к 50 или 1 к 100 |
| Подробное схематичное изображение узла, изделия | 1 к 2, 1 к 5, 1 к 10 или 1 к 20 |
Изображение сложных участков
Любое капитальное сооружение требует создания сложных сборных или монолитных оснований. В большинстве случаев полный план ленточного фундамента не умещается на одном чертеже. Кроме того, наличие вышеупомянутых сложных узлов требует их подробной разработки и дополнительной расшифровки.

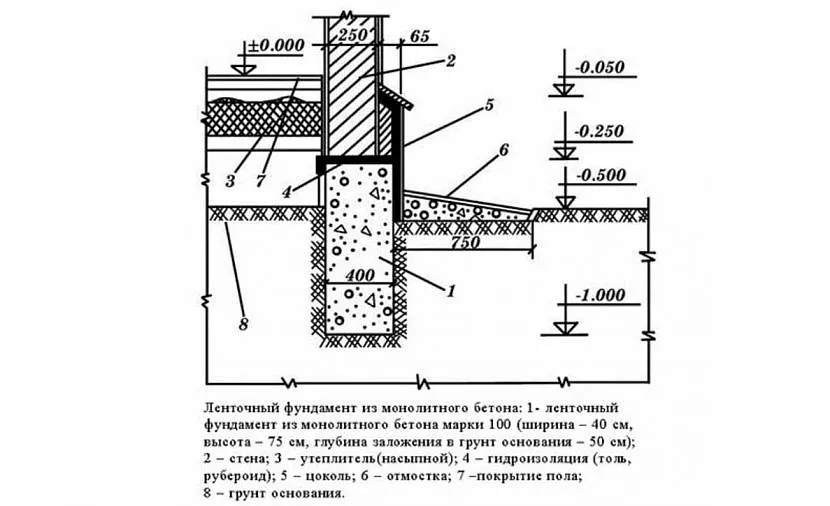

Ленточный фундамент в разрезеИсточник ustanovkasvai.ru
Самым простым способом обозначения является нанесение дополнительных осевых линий и сечения будущих строений. Также рекомендуется начертить сложные элементы на отдельном листе с подходящим, регламентированным масштабом. Причем желательно расположить их в пространстве с максимальной близостью к остальной конструкции.
Закладка ленточного фундамента
Для закладки ленточного фундамента вовсе не нужно рыть целиком котлован, достаточно лишь ограничиться траншеями под фундаментные блоки. При этом качество фундамента никак не зависит от выбранного подхода. Основную нагрузку от здания берет на себя грунт, и чем плотнее он будет, тем лучше для строения в целом.
Рис.: Ленточный фундамент глубокого заложения
Практическим работам по закладке ленточного фундамента должен предшествовать этап проектирования основания. Расчет фундамента предполагает выявления требуемой глубины его заложения, которая определяется на основании глубины промерзания почвы, уровня грунтовых вод, геодезии строительной площадки и технических характеристик возводимого здания.
Работы по закладке ленточного фундамента на большую глубину выполняются в следующей последовательности:
Подготовка строительной площадки;
Место строительства очищается от поверхностной растительности, снимается плодородный слой почвы на глубину 10-20 см (одного штыка лопаты). При необходимости производится выравнивание участка.
Разметка;
Разметка будущего ленточного фундамента начинается с отметки несущей стены здания, затем отмечаются перпендикулярные стены и проверяется правильность прямых углов по методу Египетского треугольника. Фундаментная лента отмечается как по внешнему, так и по внутреннему контуру.Рис.: Схема проверки углов фундаментной разметки
Земляные работы;
Ручным либо механизированным методом выполняется рытье траншеи под фундамент. Поскольку глубина траншеи достаточно большая, рытье может сопровождаться осыпанием ее стенок.
Рис.: Схема укрепления стенок траншеи
| Совет эксперта! Чтобы избежать осыпания грунта стенки траншеи укрепляются щитами из фанеры либо ДВП, которые устанавливаются с помощью горизонтальных распорок. |
Отсыпка уплотняющей подушки;
Для создания уплотняющей подушки используется песок и мелкофракционный гравий либо щебень. Толщина слоев одинаковая, как правило, она составляет 10-15 сантиметров. Песок идет первым слоем, после засыпки он поливается водой и тщательно утрамбовывается.
Создание опалубки;
Опалубка под заливку бетоном выполняется из струганных досок толщиною 2-3 сантиметров. Доски соединяются посредством вертикальных планок и скрепляются гвоздями либо саморезами.
Важно! Высота опалубки должна быть больше глубины траншеи, поскольку фундаментная лента также будет формировать цоколь дома. Рис.: Схема опалубки для ленточного фундамента После монтажа опалубка изнутри застилается гидроизоляционным материалом, который нужен для предотвращения вытекания бетона в щели между досками
Рис.: Схема опалубки для ленточного фундамента После монтажа опалубка изнутри застилается гидроизоляционным материалом, который нужен для предотвращения вытекания бетона в щели между досками.
Армирование;
Для армирования ленточного фундамента используется двухконтурный армокаркас, состоящий из вертикальных прутьев и горизонтальных перемычек.
| Совет эксперта! Толщина стержней арматуры для вертикального контура должна составлять 12-14 мм, для вертикальных соединительных элементов может использоваться гладкая арматура диаметром 8-10 мм. |
Рис.: Схема армокаркаса для ленточного фундамента
Соединяется армокаркас с помощью вязальной проволоки либо сварки. Более предпочтительным является первый вариант, поскольку при сварном соединении конструкция теряет эластичность и бетонная лента хуже сопротивляется изгибающим нагрузкам.
Бетонирование;
Заливка ленточного фундамента выполняется одномоментно либо послойно (при условии, что новая порция бетона будет выливаться до схватывания предыдущего слоя). Для заливки используется тяжелый бетон из цемента М300-М400.
Рис.: Бетонирование ленточного фундамента глубокого заложения
Обязательным является уплотнение бетона с помощью виброуплотнителей либо штыковки арматурными прутьями.
| Совет эксперта! Если строительство ведется в теплое время года, созревающий бетон необходимо укрыть клеенкой и регулярно увлажнять, поскольку при пересыхании бетона поверхность фундаментной ленты может покрыться микротрещинами. |
Этапы строительства ленточного фундамента по СНИП
Данное устройство состоит из бетона, который проходит армирование и после этого, заливается в опалубку, тем самым образуя монолитный комплекс. Существуют разнообразные виды возведения ленточного основания, но мы рассмотрим наиболее оптимальную и простую схему процесса.
Составление проекта
На этом этапе производится расчет всех необходимых величин, а именно:
- Глубина;
- Ширина;
- Выбор материала;
- Установление уровня промерзания почвы;
- Другие параметры грунтов.
Устройство должно проходить по всему периметру постройки, поэтому эти данные играют огромную роль в строительных работах.
Выполнение разметки
После окончания проекта, необходимо расставить отметки будущего фундамента. Это совершается таким образом: колышки расставляются по периметру и обтягиваются шнуром по внешнему и внутреннему пространству. Когда вы возводите здание на мягком грунте, то траншея должна быть немного шире. Это необходимо для использования опалубки при выполнении работ. Также необходимо предусмотреть подушку 10 см, которая засыпается песком.
Земляные работы
На этом этапе происходит выполнение траншеи. Глубина должна быть идентичной величине фундамента, но иметь запас в 30 см для подушки. Для выполнения данной задачи лучше использовать натянутую веревку, чтоб не сбиваться от разметок. При земельном рытье учитывайте особенности почвы. Так, например, для твердых грунтов лучше делать вертикальные стены для канав.
Установка опалубки
Устройство опалубки возводится снаружи основания дома, то есть должна ширина досок соответствовать проектной величине. Процесс монтажа достаточно прост и выполняется примерно так же, как с деревянными щитками. По окончании ее возведения необходимо засыпать речным песком дно канала и хорошенько утрамбовать. Это и называется подушкой. Если добавить щебень и залить бетоном, то образуем подошву постройки.
Армирование
Следующим этапом необходимо выполнить армирование. Для этого пригодятся прутья диаметром 12 см и проволока, которой будет скрепляться конструкция. Детали арматуры по вертикали должны иметь расстояние от фундамента 10 см и связываться проволокой по всем направлениям. В конце работы мы получим пояс, который и будет выполнять армирование.
Выполнение заливки раствором бетона
При выполнении заливки одновременно на всех участках, необходимо использовать несколько машин для замеса раствора и перемешивать вылитый бетон ломом, чтоб избежать образования пустых пространств.
Если же все работы выполняются постепенно, то бетон будет и так ложиться равномерно. Для изготовления раствора подойдет и один миксер, который справится со своими задачами для среднего здания. Выполнять заливку рекомендуем по форме круга – это позволить основанию подниматься постепенно. Последним действием есть выравнивание. Технология этого процесса идентична со стяжкой.
Заполнять фундамент лучше всего по кругу, чтобы весь периметр поднимался постепенно. На финальном этапе бетон выравнивается также как стяжка, чтобы обеспечить более удобную кладку первого ряда кирпича или другого материала. Стоит отметить, что все нормы и требования для расчетов и строительства прописаны в Снип. Так что изучайте документы и только тогда смело приступайте к выполнению работ.
Вентиляция фундамента
Пространство под полом первого этажа обязательно должно вентилироваться, в противном случае скапливающаяся там влага начнет постепенно разрушать бетонные и деревянные конструкции. По действующим строительным нормам ленточный фундамент обязательно должен иметь отверстия для сквозного проветривания, называемые в народе «продухами» или «продушинами». Очень часто можно увидеть неправильно выполненные продухи: их мало, и они сделаны из тонких труб, поэтому не обеспечивают достаточной циркуляции воздуха. Помните: общая площадь продухов должна составлять не менее 1/400 от площади подполья, а площадь каждого из них не может быть меньше 0,05 м2. Их располагают на расстоянии не более 90 см от углов, при этом продухи, находящиеся на разных сторонах фундамента, должны быть расположены друг напротив друга. В радоноопасных районах общая площадь продухов должна быть не менее 1/100 от площади подполья.
Особенности проектирования
Главная причина, по которой появляется необходимость в разработке проекта объекта любого предназначения заключена в потребности зафиксировать детали, способные возникнуть на этапе строительства
Все это важно учесть, чтобы не ошибиться во время работы
Потребитель, имеющий собственные эскизы и обратившийся в строительную фирму, получает возможность не только отслеживать ход выполнения работ, но и сам активно участвовать в них. В таком случае заказчику следует заблаговременно обсудить все моменты по сотрудничеству, чтобы договор получился взаимовыгодным.
Перед созданиеv проекта следует дождаться, пока закончат составлять план объекта. Чтобы согласовать проект, придется связаться с соответствующей компанией, способной проверить его на правильность. Только потом заказчик получает подробный список работ, рекомендуемых к проведению при заливке фундаментной основы.
Занимаясь созданием проекта, следует брать во внимание технические параметры будущего объекта. Не рекомендуется пользоваться чужими чертежами и расчетами, потому что они могут не учитывать конкретные особенности участка, отведенного под застройку
При проектировании ленточного фундамента необходимо учесть все действующие технические нормативы и условия на проектирование. Обязательно применяется каталоговый сборник на изделия и сооружения, выпускаемые отечественными предприятиями. Чтобы облегчить процесс понимания проектной документации, каждая ее стадия должна иметь свой порядковый номер.
Чтобы схему можно было легко перенести на местность, рекомендуется соблюдать масштабирование. Если встречаются особенно крупные изображения, их делают выносными с указанием отдельного масштаба.
Облегчается перенос чертежей с помощью осевой разметки. Необходимо отметить, что разбивка и боковые оси должны наноситься не только на план, но и на отдельно взятые элементы с выносными видами. Чтобы чертежи получались детальными и точными, следует указывать расстояние от крайней оси до разбивочной.
Каким может быть ленточный фундамент: о видах
В настоящее время данный тип фундамента различается на монолитный и сборный, в зависимости от технологии закладки, а также на незаглубленный мелкозаглубленный и заглубленный — в зависимости от глубины его закладки
Как уже упоминалось выше, конкретный вид ленточного фундамента определяется на этапе проектирования будущего архитектурного объекта, принимая во внимание его технические и эксплуатационные параметры, а также характеристики имеющегося на участке грунта (тип грунта и уровень грунтовых вод)
Монолитный ленточный фундамент
Этот вид основания представляет собой монолитную железобетонную ленту, которая заливается непосредственно на месте строительства. К такому виду относятся незаглубленный мелкозаглубленный и заглубленный ленточный фундамент
Крайне важно при создании такой ленты, максимально оперативная её заливка. Кроме того, необходимо равномерно и быстро распределять бетон по опалубке и как можно тщательнее провибрировать его
Незаглубленный ленточный фундамент
Незаглубленный ленточный фундамент
Незаглубленный ленточный фундамент применяется в строительстве частных домов крайне редко, потому что он является очень слабой опорой для будущего строения. Как правило, он весь располагается поверх грунта, а внутри находится только лишь песчаная, либо песчано-гравийная подушка.Много писать о незаглубленном ленточном фундаменте я не буду, тем более ему уже была посвящена целая статья ранее. Да и вообще, само понятие глубины заложения у такого фундамента отсутствует.
Мелкозаглубленный ленточный фундамент (МЗЛФ)
Мелкозаглубленный ленточный фундамент
Это самый капризный, в плане глубины заложения фундамент. Во-первых, он не так надежен, как заглубленный, ну а во-вторых – для того, чтобы такой ленточный фундамент выдержал нагрузку строения, а также сдерживал все силы пучения, передаваемые от грунта, к его расчету необходимо подойти с особой ответственностью.
Такой ленточный фундамент закладывается на глубину, которая значительно выше глубины промерзания почвы, поэтому и называется мелкозаглубленный. На него, в отличие от заглубленного, могут в значительной степени действовать силы пучения грунта.
Согласно СП 22.13330.2011 «СНиП 2.02.01-83*. Основания зданий и сооружений», вид МЗЛФ зависит от степени пучинистости грунта.
Так, МЗЛФ рекомендуется делать на пучинистых грунтах с УГВ не выше 1 метра от поверхности земли. Его закладывают выше уровня промерзания, на глубине 20-50 см от поверхности. При невысокой стоимости изготовления для этих фундаментов характерна высокая надежность, они служат без ремонта по 15-20 лет. Такому фундаменту необходимо утепление высокого качества – и ленты, и отмостки – чтобы снизить воздействие морозного пучения.
В индивидуальном жилом строительстве чаще всего закладывают мелкозаглублённые ленточные фундаменты, которые могут иметь вид:
Т-образное;
Т — образный ленточный фундамент
Классическое прямоугольное.
В первом варианте работы по созданию фундамента отличаются большей трудоёмкостью. В свою очередь, прямоугольное сечение является более быстрым, простым и бюджетным способом закладки фундамента ленточного типа. Такое основание отлично подходит для возведения одно- и двухэтажных частных жилых домов из любого строительного материала.
Глубина заложения мелкозаглубленного фундамента напрямую зависит от всех трех факторов, описанных выше. Узнать какая глубина промерзания грунта в Вашем регионе. На слабопучинистых и непучинистых грунтах можно делать мелкозаглубленную ленту из ФБС.
Заглубленный ленточный фундамент
Структура заглубленного фундамента
Заглубленный ленточный фундамент считается наиболее надежным из всех лент. Он закладывается ниже глубины промерзания грунта на 10-20 см. Еще одним условием его устройства является то, что грунт под его подошвой должен быть более или менее твердым.В случае болотистых грунтов, торфяников и подобных им, ленточный фундамент закладывается на глубину, которая ниже этих слоев. В некоторых случаях, достаточно прокопать траншею до твердых пород грунта, а затем устроить песчаную или песчано-гравийную подушку до уровня, который чуть ниже глубины промерзания грунта в Вашем регионе.
Когда на строительном участке грунт совсем плох для заложения ленточного фундамента, или его устройство требует огромных затрат, можно попробовать рассчитать другой тип фундамента, например, плитный. Возможно, это будет как дешевле, так и надежнее.
Такой вид фундамента может закладываться на 15-20 сантиметров ниже уровня промерзания земли
При этом во внимание принимаются несущие характеристики грунта, расположение его пластов, а также высота уровень грунтовых вод
Фундамент из блоков ФБС
Типы и виды сборного фундамента.
Мастера строительного дела условно разделяют такое основание конструкции на два типа:
- Универсальный заглубленный;
- Специальный мелко-заглубленный.
Они отличаются друг от друга тем, на сколько глубоко их закладывают. В данном случае изучают уровень промерзания почвы зимой в конкретном месте и универсальный фундамент закладывают ниже этого уровня, А Специальный фундамент закладывают выше. Он применяется в тех случаях, когда грунтовые воды повышенного уровня.
Монтаж таких фундаментов выполняется по одной и той же схеме: в траншею необходимой глубины укладывается подушка, затем собирают блоки, укрепляя их цементным раствором. Чтобы качественно заложить сборный ленточный фундамент, необходимо провести гидрозащиту всех швов и обработать гидроизоляционным материалом ту часть устанавливаемых блоков, которая остаётся снаружи.
