Зачем и чем производится гидроизоляция ленточного фундамента?

Методы гидроизоляции

Основных способов выполнения гидроизоляции ленточного фундамента существует два – горизонтальный и вертикальный методы, каждый из которых выполняется по определенной технологии, с использованием тех или иных материалов.

Горизонтальная

Задумываться о том, как сделать гидроизоляцию ленточного фундамента горизонтального типа, необходимо еще на этапе проектирования конструкции. Подготовительные мероприятия могут занимать до 17 дней (дополнительно к основным работам). Горизонтальная изоляция защищает фундамент от капиллярных грунтовых вод в соответствующей плоскости. Обязательно включает систему дренажа, обустраиваемую при залегании подземных вод на высоком уровне.

Под лентой делают прочное основание, на него монтируют слой гидроизоляции. Часто для этого создают подушку большей толщины, чем будущий фундамент. Самый простой вариант (подходит для бани, гаража и т.д.) – выполнение стяжки из цемента и песка в пропорции 1:2.

Технология обустройства горизонтальной гидроизоляции:

  • Засыпка песком дна котлована слоем толщиной до 30 сантиметров, трамбовка.
  • Заливка подушки цементной стяжкой слоем в 6-8 сантиметров, застывание в течение 2 недель.
  • Покрытие стяжки битумной мастикой, монтаж поверх слоя битума листов рубероида, повторение слоев мастика + рубероид. Сверху заливается цементная стяжка слоем в 6-8 сантиметров, застывание.
  • Строительство фундамента.

В некоторых случаях может быть необходимым дренаж: если глубина залегания конструкции находится ниже либо на уровне пролегания грунтовых вод, когда проницаемость грунта низкая и влага может в нем копиться.

Выполнение дренажа:

  • В 100 сантиметрах от основания по периметру сооружения роют котлован шириной до 30 сантиметров и глубиной больше, чем глубина заливки фундамента, на 25 сантиметров. Котлован должен обладать уклоном в сторону водосборника, где вода будет скапливаться.
  • Покрытие слоем геотекстиля дна с нахлестом его на стены минимум на 60 сантиметров.
  • Укладывается слой гравия толщиной в 5 сантиметров.
  • Установка дренажной трубы с уклоном к водосборнику, равным около 5мм/1пог.м.
  • Засыпка трубы слоем гравия в 25 сантиметров, оборачивание сэндвича оставленными раньше краями геотекстиля, засыпка.

Такие мероприятия позволяют воде попадать в трубу, исключая возможность ее засора. Влага свободно будет уходить в водосборник.

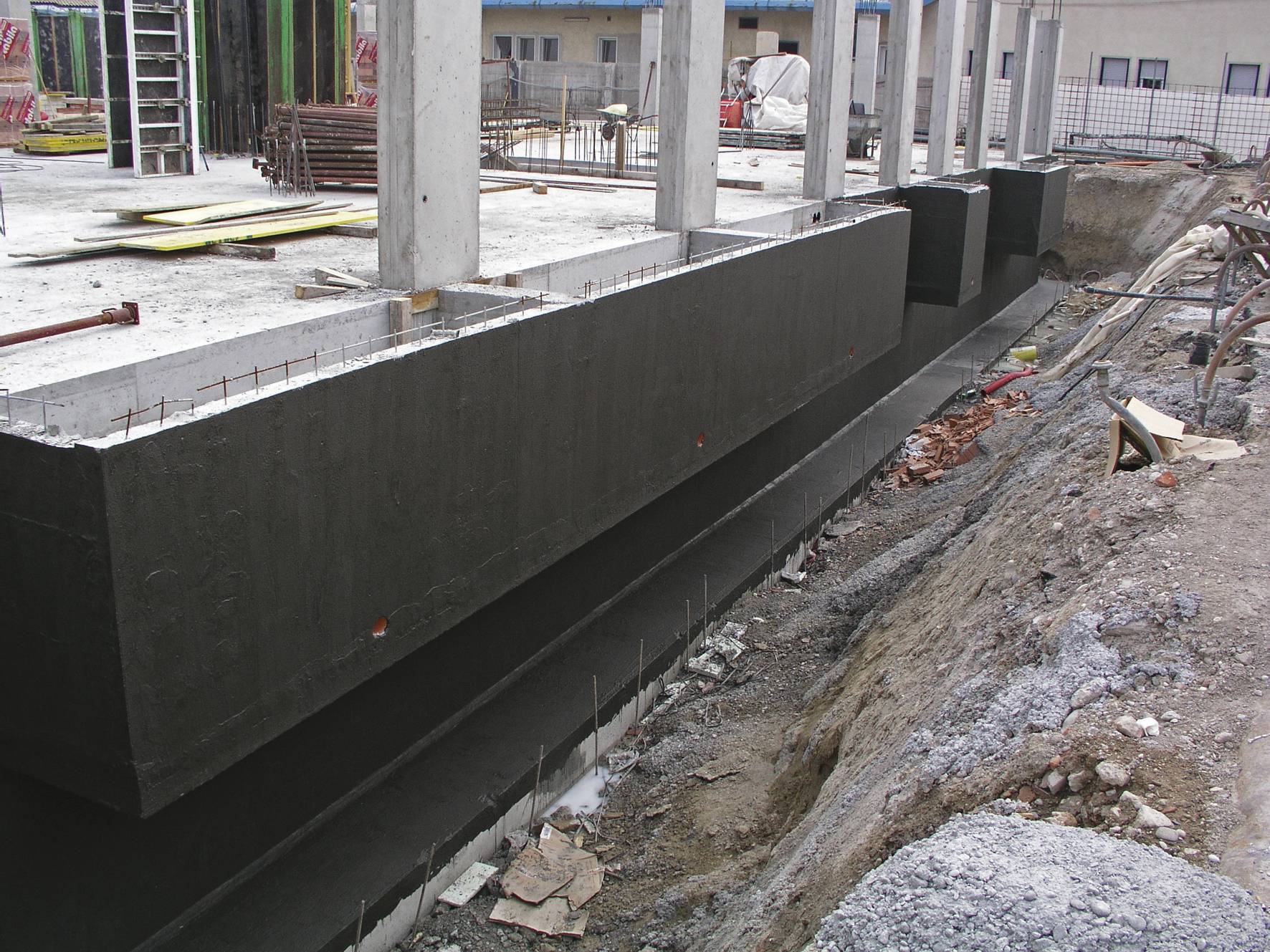

Вертикальная

Данный тип гидроизоляции ленточного фундамента предполагает обработку разными материалами уже готовых стен основания. Работы могут выполняться как в процессе возведения здания, так и после его завершения. Кроме того, вертикальная изоляция от воды бывает первичной (когда в строительстве конструкции используют специальные гидрофобные добавки, повышающие стойкость бетона ко влаге) или вторичной (если первого типа изоляции выполнено не было).

По месту обустройства вертикальная гидроизоляция может быть внешней и внутренней. Для реализации задачи используют штукатурные, обмазочные составы, лакокрасочные покрытия, различные уплотняющие пропитки, оклеечные материалы, антисептики, биоциды и т.д.

Необходимость в выполнении вертикальной гидроизоляции:

  • При влиянии на основание влаги из грунта, которая в почве удерживается адгезионными либо капиллярными силами и стоит там постоянно, независимо от уровней подземных, фильтрационных вод.
  • Если талая и дождевая вода заполняет поры в грунте и попадает глубоко в землю, просачиваясь и на глубину залегания фундамента.
  • Когда поверхностный слой подземной влаги пролегает близко.

Обычно изолируют не только подземную часть фундамента, но и надземную, чтобы исключить влияние воды, поднявшейся по капиллярам вверх.

Какой из методов наиболее оптимален

Опытные мастера, отвечая на вопрос, нужно ли делать гидроизоляцию ленточного фундамента, утверждают, что нужно и желательно оба типа. Обязательны и горизонтальная защита, и вертикальная – лишь в таком случае можно гарантировать длительный срок эксплуатации здания и отсутствие каких-либо разрушений конструкции.

Виды гидроизоляции

Горизонтальная изоляция

Влага к поверхности залитого монолита поступает сверху (осадки), с боков, снизу. Нужно сделать преграду впитыванию по двум направлениям:

  1. Горизонтальном. Рулонными материалами отсекается капиллярный подъем от фундамента к стенам, от подушки к бетону. Отмосткой нужно сделать препятствие просачиванию воды с поверхности почвы к бетону наружной части фундамента. Для этой цели стяжка с наклоном 2÷3° должна выступать за срез крыши не меньше, чем на 0,3 м. Дренаж отводит подступающую воду, не дает ей просачиваться через подсыпку монолитного основания дома и служит в паре с отмосткой, но на заглубленном уровне.
  2. Вертикальном. Предотвращает просачивание подземных вод в структуру фундамента. Капиллярная изоляция не дает поступать воде в бетон, безнапорная – защищает от сезонных колебаний водонасыщения пластов, противонапорная – препятствует проникновению грунтовых вод.

Сомнения в необходимости изоляции возникают на этапе, последующем заливке незаглубленных лент прямо в траншею, вырытую в сухой земле. Наличие подушки обеспечивает разрыв перед поднимающимися каплями влаги. Если раствор поместили в форму, устеленную пленкой, основание построенного дома простоит долго.

Горизонтальную гидроизоляцию следует сделать по СНиП 3.04.01-87. Порядок гидроизоляционных работ для фундамента дома устанавливается СНиП 3.04.01-87, СНиП 2.03.11-85, СНиП 3.04.03-85

Разделение по способу нанесения

Монтаж оклеечной изоляции

В зависимости от консистенции материала, способ нанесения может быть:

  • обмазка;
  • напыление;
  • оклейка;
  • пропитка;

Способы, выполняемые сертифицированными специалистами:

  • инъекция;
  • экранирование.

Если преобладает капиллярный подъем влаги на поверхности дома, расположенные под землей, то делают обмазку, напыление, битумных или полимерных составов (жидких резин). В горячем/холодном состоянии находится мастика – зависит от состава.

Рулонные материалы (пленки, геотекстиль, рубероид) на подготовленную перед этим поверхность клеятся внахлест, с прогреванием после горелкой, выкатыванием валиком воздушных пузырей.

Пропиточные композиции глубоко проникают в структуру монолитного бетона (блоков) и создают водоотталкивающий слой вертикальной изоляции от воды достаточной толщины.

Экранирование основания

Инъекционный способ применяют как ремонтную меру к растрескавшимся или имеющим внутренние полости основаниям. Способ дорогой, но иногда единственно возможный, если отсутствует технический доступ к ремонтируемой поверхности, имеются глубокие повреждения несущего пояса дома, после того, как он построен.

Экранирование – дорогой, редко используемый способ. Заключается в монтаже защитного кожуха из специальных матов или плит.

Необходимые материалы

Перечень их довольно обширен. Чтобы иметь общее представление, следует рассмотреть самые распространенные:

  • Битумно-полимерные рулонные. На протяжении долгих лет у рубероида не было достойных конкурентов, способных сравниться ним по изоляционным свойствам. Он отлично защищает конструкции от избытка влаги, но при этом довольно быстро разрушается. Из-за недолговечности и ненадлежащего качества проводимых работ гидроизолирующие качества со временем могут сойти на нет.
  • ПВХ мембраны. Служит такой материал гораздо дольше, отличается большей стойкостью и прочностью по сравнению с битумным. С его помощью можно в кратчайшие сроки обустраивать довольно обширные территории.
  • Обмазочные мастико-подобные составы. Смеси такого типа наносятся на бетон вручную или посредством распыления. Обеспечивают высокую защиту от жидкости, предотвращают ее перемещение под покрытием.

Не забывайте, что экономить на данном этапе строительства недопустимо. Со временем нежелание тратить ресурсы на изоляционные мероприятия обернется большими проблемами. Задаваясь вопросом, как правильно гидроизолировать фундамент, нужно ли делать гидроизоляцию частного дома без подвала, следует думать о возможных последствиях.

Методы гидроизоляции фундаментных плит и их проведение

Гидроизоляция фундаментной плиты рулонными материалами

Вода – это один с главных врагов для любого, даже самого прочного и надежного фундамента. Вода медленно вымывает соли из бетона, разрушает арматуру основания и заполняет пустоты. Из-за климатических воздействий (при минусовой температуре), вода превращается в лед, расширяется в объеме и увеличивает степень повреждений.

Если не обеспечить надежную защиту основания дома гидроизоляцией, то уже через несколько лет придется проводить внеплановый ремонт фундамента в лучшем случае, а в худшем – капитальную замену. Поэтому, пренебрегать качественной гидроизоляцией категорически не рекомендуется.

Даже надежные плитные основания, сделанные из железобетона, не способны длительное время противостоять воздействию влаги, особенно насыщенной кислотами или щелочами. Учитывая то, что монолитная плита считается самой надежной и долговечной конструкцией.

Что такое фундаментная плита и защита от влаги

Схема устройства фундаментной плиты с гидроизоляцией

Этот тип фундамента пользуется популярностью среди многих застройщиков, так как плита способна выдерживать большие нагрузки. Такой фундамент устанавливается на небольшую глубину, он бывает мелко заглубленным или незаглубленным. Глубина залегания редко превышает 40−50 см, но площадь плитного фундамента довольно большая. Плита из железобетона устанавливается, как правило, на готовую предварительно сделанную песчано-гравийную подушку.

В зависимости от допустимых нагрузок со стороны будущего здания и особенностей почвы, плиты бывают монолитными и сборными. Монолитные плиты – это единая армированная плита конкретных размеров и толщины, котлован в таких случаях обустраивают опалубкой и арматурным каркасом, далее заливают бетоном требуемой марки. Сборные конструкции – это соединенные в единое целое с помощью бетонного раствора железобетонные плиты, которые активно используются при строительстве дорог различного назначения.

Независимо от типа основания и его конструкции, любой бетон подвержен воздействию влаги и со временем разрушается. Поэтому, гидроизоляция фундаментной плиты делается в любом случае и рекомендуется изначально подобрать оптимальную технологию.

Вода – это универсальный растворитель минеральных солей, а бетон состоит практически на 100% из минеральных соединений. Так же бетон имеет пористую структуру за счет использования щебня, поэтому вода попадает внутрь пор и растворяет соли.

Проблемы начинаются в зимний период, когда вода попадает в поры и там замерзает, превращаясь в лед и сильно увеличиваясь в объеме. Такого расширения достаточно, чтобы разрушить даже прочные армированные фундаменты, и этот процесс практически не предотвратить, если не была произведена должная защита.

Также существует проблема сырости стен. Материал стен тянет влагу из грунта, поэтому внутри помещений возникает сырость, появляется грибок медленно разрушая конструкцию дома.

Методы гидроизоляции монолитного фундамента

Покрытие фундаментной плиты проникающей гидроизоляцией техниколь

Современная строительная индустрия предлагает несколько видов гидроизоляции:

Последовательность работ

Независимо от того, какой материал выбран, работы выполняются по одному и тому же принципу.

Этапы выполнения гидроизоляции:

  • Выбор материала и метода его нанесения
  • Тщательная подготовка поверхности – высушивание, очистка, выравнивание
  • Нанесение подготовительного слоя (не все методы требуют этого) – обмазка мастикой, клеем, грунтовка бетона и т.д.
  • Монтаж гидроизоляционного материала – напыление, оклеивание, распределение кистью или валиком, крепление другими способами
  • Ожидание полного высыхания/твердения
  • Нанесение повторного слоя (если технология предусматривает)

Защита цоколя

Чтобы защитить стены постройки от разрушения и сырости, нужно снаружи облицевать цоколь плиткой или другим водонепроницаемым материалом. Если этого не сделать, талые воды, снег и капли дождя будут негативно влиять на его целостность и долговечность.

Если не планируются облицовочные работы, можно обмазать нижнюю часть домостроения мастикой на основе битума.

Оклеечная изоляция

Защита мембранными пленками

На бетонную подушку укладывают рулонные материалы методом оклеивания последовательность нанесения:

  1. Выравнивают фундамент цементным раствором с добавлением присадок, устойчивых к воздействию влаги.
  2. Грунтуют поверхность с помощью валика или широкой малярной кисти В качестве грунтовки можно применять праймеры, изготавливаемые на основе битума или воды.
  3. После того как грунтовка высохла, выполняют нанесение мастики на полимерной или битумной основе. Состав распределяют по поверхности тонким слоем. Следят, чтобы углы, стыки между строительными материалами, сколы, неровности были качественно заполненные составом. Через пропущенные участки будет проникать влага.

На свежую, не застывшую мастику расстилают рубероид.

При использовании материалов на клеящей основе, нужно дождаться пока мастика полностью высохнет и только после этого приступать к оклеиванию поверхности.

Материал тщательно разглаживают с помощью валика, чтобы выгнать все пузырьки воздуха.

При нанесении методом наплавления, используют пропановую горелку. Разогретую полосу и плотно прижимают к поверхности, не спеша раскатывают.

Рубероид и другие рулонные материалы укладывают в несколько слоев. Швы нижней полосы должны располагаться посредине верхнего слоя.

Гидроизоляция подошвы фундамента. Какие виды гидроизоляции применяются для защиты фундамента

В целях предупреждения негативного воздействия влаги на фундамент используют следующие виды гидроизоляционных и иных строительно-монтажных работ:

  • Придание конструкционным материалам дополнительных водоотталкивающих свойств.
  • Создание водонепроницаемых покрытия на вертикальных стенках фундамента, от его подошвы и до верхнего обреза цоколя.
  • Надежная гидроизоляция горизонтальных межуровневых швов, предотвращающая капиллярное проникновение влаги вверх.
  • Надежная защита самой гидроизоляции от внешних механических воздействий.
  • Меры по утеплению фундамента и цоколя , снижающие негативное воздействие отрицательных температур.
  • Устройство дренажной системы вокруг дома.
  • Создание надежной системы отвода дождевой и талой воды – водостока и ливневой канализации.
  • Обеспечение надежной вентиляции подвальных и цокольных помещений.

На предлагаемом рисунке в качестве примера представлена возможная общая схема гидроизоляции фундамента здания:

На схеме цифрами отмечены:

Примерная схема гидроизоляции фундамента

1 – подошва фундамента, которая обычно покоиться на утрамбованной песчано-гравийной подушке. Между ней и вертикальной стеной фундамента (2) должна быть отсечная горизонтальная гидроизоляция (4), которая стыкуется внахлест с изолирующей прослойкой, устроенной в полу подвального помещения (4) между основанием и стяжкой.

Внешняя вертикальная стенка имеет обмазочное гидроизоляционное покрытие (5), дополнительно защищенное водонепроницаемой мембраной (7) и прикрытое слоем геотекстиля (8), предохраняющего от абразивного и иного механического воздействия.

Верхний обрез цоколя (фундаментной стенки) также обязательно закрыт гидроизоляционным рулонным материалом (6), поверх которого будет вестись дальнейшее возведение стенок и перекрытий здания.

Для отвода влаги предусмотрена дренажная система – уложенные по периметру на уровне подошвы фундамента трубы (9) в гравийной обойме. Для более надежного предохранения от попадания воды от атмосферных осадко в в глубь грунта, вокруг дома желательно устроить глиняный замок (10).

В районах с суровым климатом, сильным промерзанием верхних слоев грунта или же в случае, когда в подвальном или цокольном помещении планируется размещение жилых или хозяйственных помещений , система гидроизоляции фундамента и цоколя дополняется системой их утепления:

Схема в общих чертах повторяет ту, что размещена выше, поэтому основная нумерация деталей и узлов сохранена. В дополнение показаны:

Схема гидроизоляции фундамента с дополнительным его утеплением

1.1 – песчано-гравийная подушка под под ошвой фундамента. Этот слой также может исполняться из тощего бетона с крупно фракционным заполнением.

12 – утеплительные панели из экструдированного пенополистирола, установленные снаружи поверх рулонной гидроизоляции по всей высоте фундаментной и цокольной стены.

13 – штукатурный слой цокольной отделки. В настоящее время вместо него часто используются специальные цокольные термопанели – они дают и утепление, и надежное прикрытие от прямого воздействия воды.

14 – возводимая стена здания. На рисунке хорошо видно, что она начинает укладываться обязательно от слоя горизонтальной отсечной гидроизоляции фундамента.

Выбор конкретного вида гидроизоляции, а значит – и применяемых для нее материалов, во многом зависит от конкретного предназначения помещения, расположенного в цокольном этаже. Существующая классификация (по принятым в Европе стандартам BS 8102) разделяет их на четыре класса:

  • Первый, низший класс –  это подсобные или технические помещения, не оснащенные электросетями. В них допускаются влажные пятна или даже небольшие протечки. Толщина стенки должна составлять не менее 150 мм.
  • Ко второму классу относятся также технические или подсобные помещения, но уже оснащенные вентиляцией, в которых допустимы лишь влажные испарения, без образования пятен сырости, с толщиной стен не менее 200 мм. Здесь уже разрешено устанавливать электроприборы стандартного сетевого напряжения.
  • Третий класс – самый распространенный , и больше всего интересующий индивидуальных застройщиков. К нему относятся все жилые постройки, офисы, торговые точки, объекты социально-бытовой сферы. Толщина стен не должна быть ниже 250 мм, обязательна система естественной или принудительной вентиляции. Никаких проникновений влаги не допускается.
  • С четвертым классом помещений при возведении собственного дома сталкиваться, как правило, не приходится – это объекты со специально создаваемым микроклиматом – архивные хранилища, библиотеки, лаборатории и другие, там, где к постоянному, четко установленному уровню влажности предъявляются особые требования.

Виды ленточных фундаментов

Выбор типа фундамента является решающим моментом, так как он является важным конструктивным элементом всего здания. Если в начале строительства будет допущена ошибка, то есть фундамент будет неправильно спланирован или сделан, то это может привести к серьёзным последствиям. Он может иметь перекосы, деформации, отложения и трещины в несущей конструкции.

У ленточных фундаментов есть несколько основных видов:

1. Мелкозаглублённый (неглубокий) – Неглубокий ленточный фундамент оптимально подходит для лёгких конструкций: деревянных домов, пенобетонных и каркасных домов, а также небольших кирпичных. Он располагается на слегка опушённых почвах, его глубина составляет около 50-70 см.

Технология устройства мелкозаглубленной ленты и её параметры:

ПараметрыСтепень пучинистости грунтов
СильнопучинистыеСреднепучинистыеСлабопучинистые
Толщина подушки защищающейот пучинистых грунтов0,4м0,2м0,1м
Глубина траншеи под ленту0,7м0,5м0,4м
Ширина  траншеи под ленту0,8-1,3м0,7-1,3м0,7-1,2м

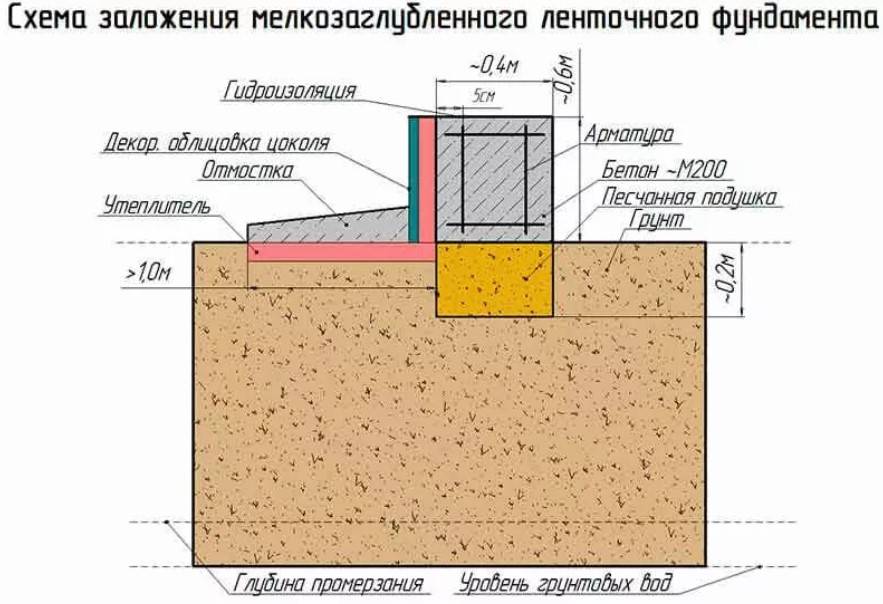

Схема заложения мелкозаглублённого ленточного фундамента

Схема устройства мелкозаглублённой ленты:

Схема заложения мелкозаглублённого ленточного фундамента

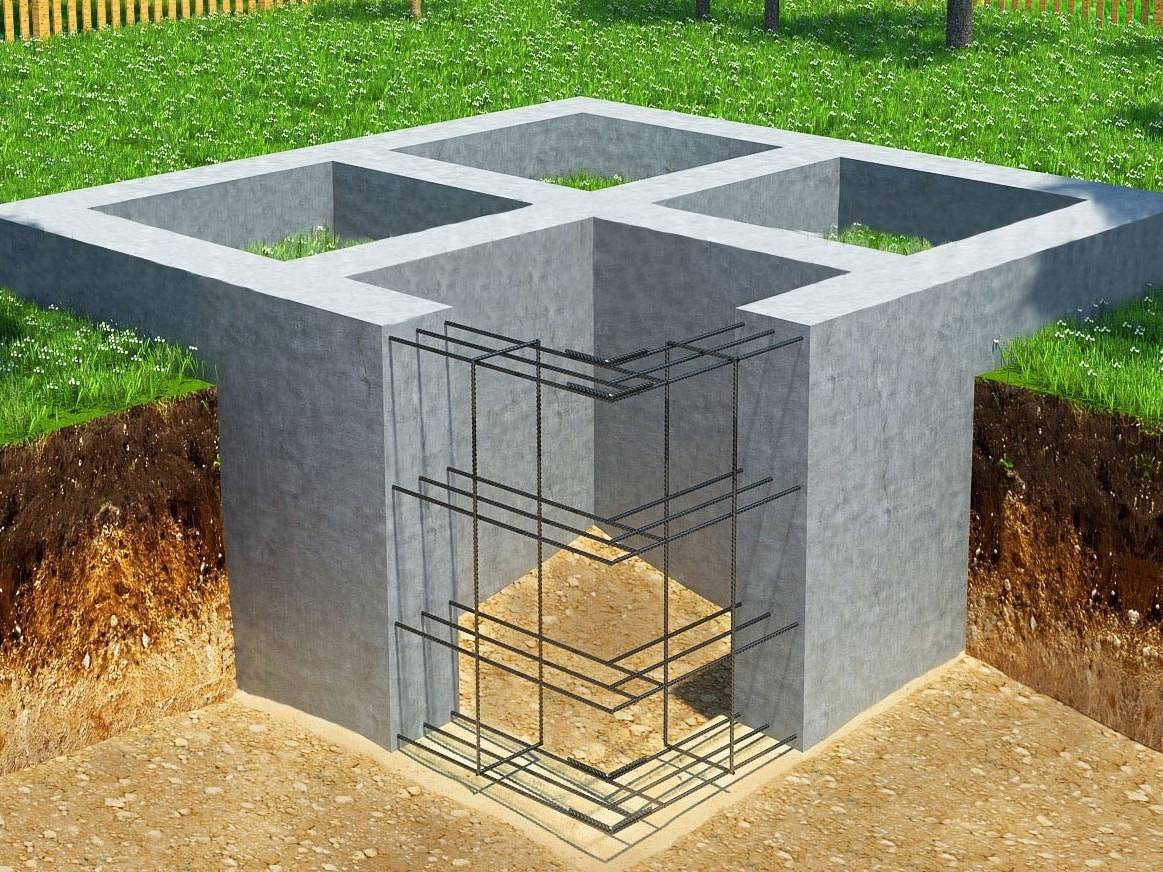

2. Глубоко заложения – Предназначен для массивных домов и сооружений расположенных на сложных или пучинистых грунтах. Кроме того, такой тип ленточного строения необходим при планировании подвала или гаража в доме. Его строительство требует более значительных трудозатрат и материалов, а глубина его составляет 20-30 см ниже точки промерзания грунта в среднем на глубине 1.8-2м. Под стенами внутри дома или здания возможна более мелкая глубина залегания ленты 40-60 см.

Схема устройства ленты глубокого заложения:

Выбор ленточного сооружения, неглубокого или глубокого зависит от степени нагрузки, геологии грунтов и от той задачи, которую необходимо решить, например, устройство подвала, цоколя или гаража.

Инъекционная влагозащита фундамента

Инъекционный способ создания горизонтальной гидроизоляции фундамента заключается в насыщении и заполнении пористого материала основания специальными составами через пробуренные отверстия. Инъекционные растворы проникают в тело фундамента на расстояние до 50 см и, контактируя с влагой, находящейся в порах бетона, набухают и надежно закрывают капилляры структуры бетона и не дают возможности проникновению влаги. Такой вид создания влагозащиты фундамента часто применяют при проведении ремонтных работ несущего основания здания.

Инструкция создания инъекционной изоляции фундамента

Схема устройства инъекционной гидроизоляции фундамента

Инъекции фундаментов специальными эмульсиями и растворами выполняют поэтапно:

  1. Стены фундамента очищаются от грязи и остатков прежней гидроизоляции. Размечают необходимое количество шпуров (отверстий) для создания непрерывного сплошного водонепроницаемого слоя фундамента.
  2. Отверстия для ввода инъекции под небольшим углом бурят на глубину, равную ширине фундамента. В пробуренные отверстия устанавливают специальные насадки, которые называются «паркеры». Через них осуществляется подача и равномерное распределение сложной композитной эмульсии или смеси.
  3. Насосами низкого давления до 0,4 МПа подается специальная смесь из низковязкого полимерного геля с отвердителем в тело бетонной конструкции фундамента.
  4. Подачу смесей продолжают до полного заполнения пробуренного шпура, после чего насадки «паркеры» удаляют, а наружные отверстия заделывают цементным раствором.

Пример устройства горизонтальной гидроизоляции фундамента:

https://youtube.com/watch?v=WP39XxDeDw4

Для создания горизонтальной гидроизоляции фундамента можно выбрать любой изолирующий материал и способ его укладки. Главное – последовательное соблюдение технологии устройства изолирующего покрытия и, конечно, условия и целесообразность применения выбранного способа.

Всегда ли нужна гидрозащита?

Если индивидуальный застройщик не экономит на марке бетона и использует специальные составы, повышающие водонепроницаемость применяемого материала, то гидроизоляция основания дома в этом случае необязательна. Но стоимость добавок достаточно велика, и позволить себе возведение фундамента на таком дорогостоящем материале может далеко не каждый.

Приступая к строительству, многие задаются вопросом, нужна ли гидроизоляция для фундаментов вообще. Конечно, в местах с минимальным количеством осадков, в жарких странах, возможно, защита основания неактуальна. Но климат постоянно меняется, и нет никакой гарантии, что завтра там, где дожди и снег были редкостью, а температура всегда высокой, погодные условия не изменятся с точностью до наоборот.

Сырость, проседание, трещины в несущих конструкциях – это далеко не весь перечень того, чем может обернуться отсутствие гидрозащиты или ее неправильный монтаж. Поэтому ответ на вопрос, нужна ли изоляция основания здания, очевиден: она обязательна.
