Достоинства и недостатки буронабивного фундамента с ростверком, правила его обустройства

Плюсы и минусы

К плюсам свайно-ростверкового фундамента следует отнести:

• Относительно простая технология строительства.
• Возможность самостоятельного изготовления и монтажа всех элементов.
• Нет нужды нанимать большую бригаду строителей.
• Расход материала заметно ниже по сравнению с заглубленным типом ленты.
• Зависимость основания от процессов пучения грунта практически отсутствует.
• Жесткое соединение свай и ростверка образует устойчивую ко всем нагрузкам систему, не реагирующую даже на проезжающие рядом поезда.
• Работать можно почти круглый год, исключая дни с морозам ниже -10°.
• Отсутствие контакта с мерзлым грунтом способствует теплоудержанию конструкций дома.
• Возможность строительства на уклоне или складке рельефа.
• Стоимость такого фундамента заметно ниже, чем расходы на строительство традиционной ленты.

К недостаткам свайно-ростверкового фундамента следует отнести:

• Возможность создания подвала или цокольного этажа практически отсутствует.
• Если вес дома превышает 50 т следует выбирать другой вариант основания.
• Необходимо произвести тщательный и профессиональный анализ грунта, рассчитать его несущую способность и прочие особенности, чтобы точно определить количество свай и форму свайного поля.
• При отсутствии вертикальных нагрузок пучения, боковые воздействия на сваю остаются и создают немалые усилия, способным деформировать или разрушить опору.
• При строительстве необходимо использование специальной техники.

ОБРАТИТЕ ВНИМАНИЕ!

Большинство недостатков свойственны всем видам свайных фундаментов и являются особенностью опорной конструкции данного типа.

Свайный фундамент с висячим ростверком

Внимание: такой вид фундамента отлично подойдет для возведения каркасных домов: деревянных, тяжелых, с мощными конструкциями стен из бруса и бревен

Важно! Часто данный вид свай используют при строительстве здания на грунте, где сильное пучение верхних слоев

Важно! Часто данный вид свай используют при строительстве здания на грунте, где сильное пучение верхних слоев. Головки свай выкапывают из земли примерно на 20 см, поверх чего заливается ростверк

Головки свай выкапывают из земли примерно на 20 см, поверх чего заливается ростверк.

Особое внимание — связке арматурных каркасов и арматуре ростверка. При таком виде фундамента между землей и ростверком необходимо оставить расстояние не менее 1 см, он получается как бы подвешенным над землей

Этот зазор — защита фундамента от хождения грунта при вспучивании.

Монтаж основания своими руками

Одно из преимуществ буронабивной технологии – возможность закладки свайного фундамента своими руками. При этом частный застройщик должен следовать установленным правилам строительства в проектировании и монтаже.

Проектирование

Согласно своду правил 24.13330, перед проектированием свайного фундамента необходимо провести исследование гидрогеологических особенностей участка, чтобы определить в конечном результате глубину расположения несущего пласта и рассчитать максимально допустимый вес, который способен вынести грунт без угрозы для целостности сооружения.

Упрощенная методика расчета буронабивного основания сводится к вычислению:

• сборной нагрузки от всех конструкций (стен, перекрытий, облицовки, кровли, пристроек), мебели, людей, а также нагрузок от ветра и снега;
• грузоподъемности одного силового элемента в зависимости от параметров сваи – длины, диаметра и т.д.

Пошаговая инструкция монтажа

Общий алгоритм фундаментных работ выглядит следующим образом:

1. Подготавливают участок к строительству: убирают строительный мусор, выравнивают поверхность, снимают плодородный слой почвы.
2. Подготовленную площадку размечают по проектной схеме с нанесением периметра сооружения и точек для бурения скважин.
3. В установленных местах разделывают скважины на проектную глубину.
4. Дно шурфов устилают утрамбованным слоем песка для увеличения несущей способности фундамента.
5. Если предусмотрено технологией, расширяют пяту с помощью специальной кирки. В этом случае подложку из песка делать нет необходимости.
6. Стенки скважин укрепляют бентонитовым раствором или обсадной трубой (пластиковой, из рубероида и т.п.).
7. Внутрь шурфов помещают смонтированные арматурные каркасы таким образом, чтобы над поверхностью оставались торчащие пруты для связки с ростверком.
8. Бетонируют скважины раствором, протыкая смесь арматурой для удаления пузырьков воздуха.
9. Переходят к обвязке, строительству ростверка или монолитной плиты.

Установка ростверка

Ленточный ростверк представляет собой плитную или монолитную конструкцию, которая нижней плоскостью опирается на поверхность буронабивных опор.

Ростверк может быть заглубленным, лежать на поверхности земли или нависать над участком. Последний случай рекомендован большинством строителей, поскольку конструкция защищена от давления почвы в зимний период в результате действия сил морозного пучения.

Порядок строительства:

• разметка участка, устройство шурфов, монтаж армокаркаса, бетонирование свай;
• строительство опалубки для ленточного ростверка;
• гидроизоляция внутреннего пространства опалубки гидрофобным материалом;
• монтаж и установка армирующего каркаса для ростверка;
• бетонирование ростверка.

Конструкция с нависающим ростверком усложняется за счет установки подпорок под нижнюю плоскость опалубки из досок, металлических профилей, кирпичей и т.д.

Установка монолитной плиты

Строительство монолитной плиты на буронабивных сваях дает значительный запас прочности фундаменту, который понадобится, если в процессе эксплуатации собственник решит достроить этаж, мансарду, усложнить кровлю и добавить прочие нагрузки на площадь основания.

Порядок монтажа:

• разметка участка;
• бурение скважин;
• устройство обсадной трубы;
• монтаж армирующего каркаса;
• бетонирование шурфа;
• устройство подушки из нерудных материалов под монолитную плиту;
• строительство опалубки по периметру плиты;
• гидроизоляция рулонным материалом;
• монтаж армокаркаса, закладка коммуникационных линий;
• связка арматуры буронабивных опор и будущей монолитной плиты;
• заливка рабочего пространства раствором уход за бетоном.

На участках с низкой несущей способностью, а также при строительстве сооружений, которые оказывают неравномерные нагрузки на опорную площадь основания, оправдана закладка монолитной ребристой плиты на буронабивных опорах.

Ребра жесткости в данном случае представляют собой фрагменты мелкозаглубленной ленты под несущими стенами сооружения, которые вместе со сваями являются опорой для монолита.

Преимущества и недостатки свайно-ростверкового фундамента

Каждый из перечисленных видов фундамента обладает достоинствами и недостатками, которые учитываются при проектировании, чтобы не допустить перерасхода материалов, деформаций и трещин в несущих конструкциях. Среди самых распространенных типов фундамента у проектировщиков есть выбор между ленточным, плитным, свайно-ростверковым и свайным. Если сравнивать плюсы и минусы свайно-ростверкового фундамента, с другими разновидностями оснований, то срф во многом выигрывает.

В действительности преимущества свайно ростверкового фундамента намного перевешивают недостаткиИсточник lowcarb-ernaehrung.info

Свойства фундамента с ростверком определяют следующие преимущества его использования:

• применим для любых грунтов, в том числе подвижных и неустойчивых, водонасыщенных или торфяных;
• удобен при строительстве дома в местности с неоднородным рельефом (например, на склоне);
• не требует большого расхода материалов;
• имеет значительный срок службы;
• проведение монтажа слабо зависит от погодных условий – допускаются работы при температуре воздуха вплоть до -10°C;
• отличается устойчивостью и имеет неплохую несущую способность.

На водонасыщенных грунтах возведение фундамента требует особого мастерства и точных расчетовИсточник termeszetvedelem.hu

Минусы:

• существуют ограничения, связанные с несущей способностью: фундамент используется только для одно- и двухэтажных зданий;
• строительство цокольного этажа или подвала возможно, но связано со сложными и затратными проектными решениями;
• монтаж требует высокой точности, поэтому настоятельно рекомендуется доверить его специалистам;
• монтажные работы предполагают использование спецтехники.

Расчет и схема расположения буронабивных свай

Для проведения расчета буронабивного фундамента в первую очередь необходимо провести сбор и исходных данных:

Изучение характеристик грунта на участке. Если гидрогеологические изыскания были проведены, то данные о них можно найти в проекте. При отсутствии сведений об изысканиях необходимо провести шурфирование. Шурф — вертикальная разведочная выемка грунта высотой 1,5-3 м, служащая для изучения пластов и их характеристик. Цель шурфирования — определение глубины залегания несущих грунтов. Шурфирование можно сделать самостоятельно, используя обычный садовый бур.

Проводить разведочное бурение необходимо не только до обнаружения несущих грунтов, но и для определения их толщины.

Характеристики грунтов, которые определяются в ходе шурфирования, можно посмотреть в СНиП 2.03.01-84, 2.05.03-84 или 2.06.06-85.

Сбор нагрузок на основание. Определяются как сумма всех конструктивных элементов дома (от кровли до фундамента) и временных нагрузок. Для расчета нагрузок необходим проект и смета по материалам. Лучше всего рассчитывать нагрузки, используя специальные программы, например, Foundation, Base 6.2 и пр. При строительстве небольшого легкого строения можно применять калькулятор типа «Вес-Дома-Онлайн v.1.0». Также расчеты нагрузок можно произвести самостоятельно, основываясь на СНиП 2.01.07-85.

Зная характеристики грунта и суммарную нагрузку, которая будет оказываться на свайный фундамент можно приступать к его расчету по следующему алгоритму:

Расчет несущей способности. Чтобы упростить задачу и не делать сложных вычислений предлагаем воспользоваться таблицей, где указана несущая способность буронабивных опор разного диаметра в зависимости от типа грунта:

В таблице приведены данные несущей способности, рассчитанные на основании использования для буронабивных свай бетона класса В22,5. Если вы планируете использовать бетон, класс которого будет ниже, то несущая способность сваи уменьшится. Например, опора 30 см из бетона В22,5 в твердых песках будет воспринимать 3179 кг, а такая же свая из бетона В17,5 на 30% меньше, т.е. 2225 кг.

• Выбор сечения (диаметра). При выборе оптимального диаметра необходимо учесть, что сваи большого сечения потребуют не только много бетонной смеси, но более широких скважин и обсадных труб. Слишком узкие опоры просты в монтаже, но их количество будет больше. Для домов 6х6 рекомендуется выбирать диаметр 15-25 см. Под коттеджи из легких материалов — 30-40 см, из тяжелых — 40-50 см.
• Количество буронабивных свай. Для расчета количества свайных опор необходимо разделить суммарную нагрузку на несущую способность сваи выбранного диаметра.
• Расстояние между сваями. Расстояние можно рассчитать по формуле:

l = P/Q, где

l — расстояние между буронабивными опорами; P — несущая способность сваи; Q — нагрузка на 1 пог.м основания.

Не используя формулу шаг свайных опор можно определить следующим образом: расстояние между элементами не должно быть больше 3-х их диаметров. При этом стоит помнить, что чем выше масса строения, тем меньше шаг свай. Минимальное расстояние может составлять 50 см.

Глубина залегания или длина свай. Определяется исходя из глубины, на которой расположены несущие грунты. Глубина забивки свай должна быть ниже уровня промерзания, даже если несущие пласты расположены выше. Сведения о глубине промерзания для своей местности можно узнать в Сети.

Пример расчета: Строительство коттеджа происходит в Московской области на песках средней плотности. Размер дома — 10 х 10 м, суммарная нагрузка — 60 тонн. Для устройства фундамента выбираем сваи сечением 30 см. Исходя из таблицы, находим, что несущая способность сваи будет 2473 кг. Количество опор будет составлять 60/2,4 = 24 шт. Расстояние между сваями будет 60-90 см. Длина свай с учетом уровня промерзания для Подмосковья и глубины залегания опорных пластов составляет 2,2 м.

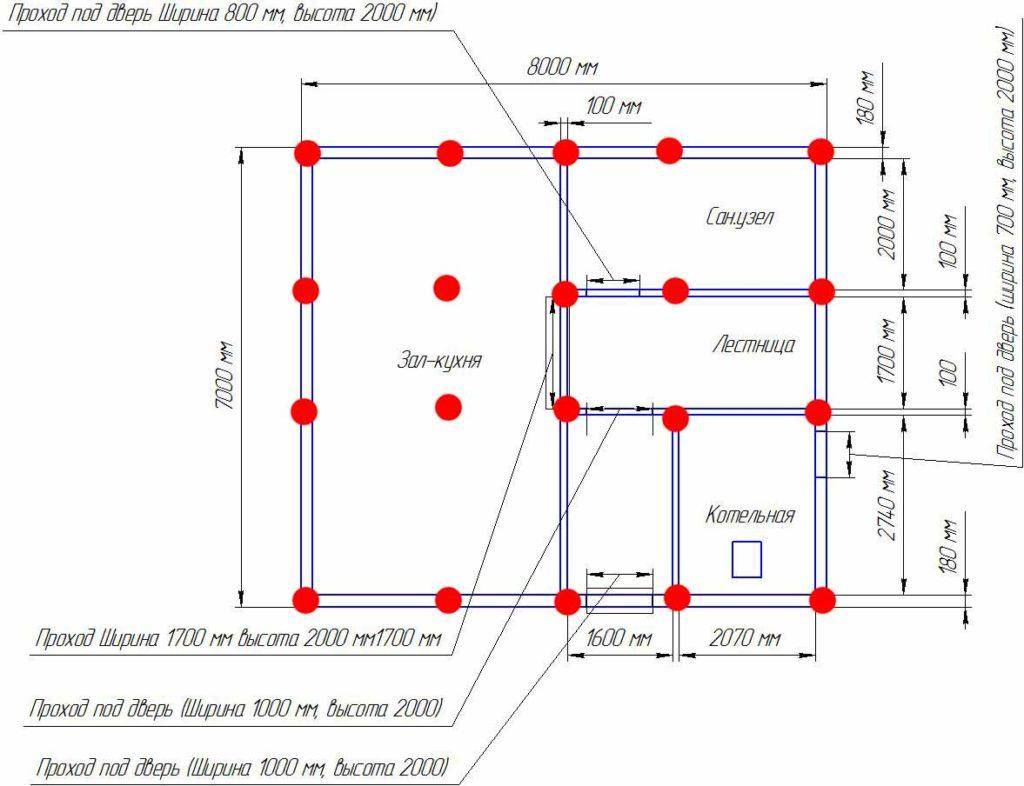

Для составления схемы расположения свайных опор необходимо учитывать, что сваи должны находиться под каждым углом дома, вдоль несущих стен с выбранным шагом, а также под входной группой и тяжелыми конструкциями.

Монтаж основания своими руками

Одно из преимуществ буронабивной технологии – возможность закладки свайного фундамента своими руками. При этом частный застройщик должен следовать установленным правилам строительства в проектировании и монтаже.

Проектирование

Согласно своду правил 24.13330, перед проектированием свайного фундамента необходимо провести исследование гидрогеологических особенностей участка, чтобы определить в конечном результате глубину расположения несущего пласта и рассчитать максимально допустимый вес, который способен вынести грунт без угрозы для целостности сооружения.

Упрощенная методика расчета буронабивного основания сводится к вычислению:

• сборной нагрузки от всех конструкций (стен, перекрытий, облицовки, кровли, пристроек), мебели, людей, а также нагрузок от ветра и снега;
• грузоподъемности одного силового элемента в зависимости от параметров сваи – длины, диаметра и т.д.

Пошаговая инструкция монтажа

Общий алгоритм фундаментных работ выглядит следующим образом:

1. Подготавливают участок к строительству: убирают строительный мусор, выравнивают поверхность, снимают плодородный слой почвы.
2. Подготовленную площадку размечают по проектной схеме с нанесением периметра сооружения и точек для бурения скважин.
3. В установленных местах разделывают скважины на проектную глубину.
4. Дно шурфов устилают утрамбованным слоем песка для увеличения несущей способности фундамента.
5. Если предусмотрено технологией, расширяют пяту с помощью специальной кирки. В этом случае подложку из песка делать нет необходимости.
6. Стенки скважин укрепляют бентонитовым раствором или обсадной трубой (пластиковой, из рубероида и т.п.).
7. Внутрь шурфов помещают смонтированные арматурные каркасы таким образом, чтобы над поверхностью оставались торчащие пруты для связки с ростверком.
8. Бетонируют скважины раствором, протыкая смесь арматурой для удаления пузырьков воздуха.
9. Переходят к обвязке, строительству ростверка или монолитной плиты.

Установка ростверка

Ленточный ростверк представляет собой плитную или монолитную конструкцию, которая нижней плоскостью опирается на поверхность буронабивных опор.

Ростверк может быть заглубленным, лежать на поверхности земли или нависать над участком. Последний случай рекомендован большинством строителей, поскольку конструкция защищена от давления почвы в зимний период в результате действия сил морозного пучения.

Порядок строительства:

• разметка участка, устройство шурфов, монтаж армокаркаса, бетонирование свай;
• строительство опалубки для ленточного ростверка;
• гидроизоляция внутреннего пространства опалубки гидрофобным материалом;
• монтаж и установка армирующего каркаса для ростверка;
• бетонирование ростверка.

Конструкция с нависающим ростверком усложняется за счет установки подпорок под нижнюю плоскость опалубки из досок, металлических профилей, кирпичей и т.д.

Установка монолитной плиты

Строительство монолитной плиты на буронабивных сваях дает значительный запас прочности фундаменту, который понадобится, если в процессе эксплуатации собственник решит достроить этаж, мансарду, усложнить кровлю и добавить прочие нагрузки на площадь основания.

Порядок монтажа:

• разметка участка;
• бурение скважин;
• устройство обсадной трубы;
• монтаж армирующего каркаса;
• бетонирование шурфа;
• устройство подушки из нерудных материалов под монолитную плиту;
• строительство опалубки по периметру плиты;
• гидроизоляция рулонным материалом;
• монтаж армокаркаса, закладка коммуникационных линий;
• связка арматуры буронабивных опор и будущей монолитной плиты;
• заливка рабочего пространства раствором уход за бетоном.

На участках с низкой несущей способностью, а также при строительстве сооружений, которые оказывают неравномерные нагрузки на опорную площадь основания, оправдана закладка монолитной ребристой плиты на буронабивных опорах.

Ребра жесткости в данном случае представляют собой фрагменты мелкозаглубленной ленты под несущими стенами сооружения, которые вместе со сваями являются опорой для монолита.

Технологический процес бурения скважины

Основные этапы бурения скважины с обсадной трубой:

1) Производится разбивка скважины, после чего буровая установка подъезжает к будущей скважине, центр бурового инструмента должен быть расположен над колышком разбивки скважины.

2) Бурение начинается с погружения обсадной трубы в грунт, глубина на которую возможно погрузить обсадную трубу без выбуривания грунта зависит от типа грунтов

Во время погружения обсадных труб особое внимание необходимо уделить отклонениям трубы от вертикальности. Вертикальность погружения трубы контролируется при помощи уровня в двух плоскостях, на протяжении всего процесса бурения

3) После погружения обсадных труб производится выбуривание грунта из скважины при помощи шнека либо кошебура установленного на келли штангу. Выбор инструмента для бурения скважин зависит от типа и характеристики грунтов, в обводнённых и текучих грунтах используют ковшебур, в глинах, суглинках, песках, твёрдых грунтах используют шнековый бур.

При выбуривании грунта из обсадных труб необходимо соблюдать технологию бурения и не допускать бурение инструментом ниже ножевой секции обсадной трубы, оставляя при этом пробку в плотных грунтах 0,5 метра в обводнённых грунтах до 2-х метров. Буровой инструмент устанавливается на келли штангу и фиксируется в келли боксе при помощи стальных пальцев. Келли штанги бывают двух типов: замковые и фрикционные. Основным отличие одной штанги от другой является тип передачи крутящего момента, которые в случае с замковой келли штангой передаётся путём зацепления замков внутренней и внешней секции келли штанги а в фрикционной штанге за счёт силы трения возникающей между полозьями наружной и внутренней секции штанги.

4) В качестве обсадных труб используется могут использоваться инвентарные либо теряемые стальные трубы. Инвентарная труба, наиболее часто встречающаяся в строительстве, состоит из наружной и внутренней стальной трубы с ребрами жёсткости внутри. Секции могу быть изготовлены любой длины от одного до шести метров. Существуют различные типы соединений обсадных труб, но наиболее популярным является немецкое соединение тип «Bauer», при котором фиксация секций выполняется при помощи резьбовых соединений и пробка-болт.

5) Стыковка и погружение обсадных труб производится до проектной отметки, после чего производится зачистка забоя скважины и измерение фактической глубины при помощи рулетки. Погружение и извлечение обсадных труб может выполнять при помощи ротора буровой установки или обсадного стола.

6) Следующим этапом производится установка армокаркаса в скважину. Установка может производиться краном либо буровой установкой в зависимости от длины и веса каркаса. Необходимо следить за тем, чтобы между обсадной трубой и каркасом был обеспечен зазор, а сам каркас должен быть установлен по центру скважины.

7) Бетонирование буронабивной сваи выполняется при помощи бетонолитной трубы ВПТ (вертикально перемещаемая труба). Бетонолитные трубы состоят из отдельных секций длиной от 2-х до 4-х метров, верхней и нижней части которых есть соединения типа вал-тросик либо резьбовое соединение. На верхнюю часть бетонолитной трубы устанавливается подъёмное звено, после этого труба поднимается при помощи крана либо вспомогательной лебёдки и устанавливается на опорную рамку, предназначенную для сборки бетонолитных труб. Сборка бетонолитных труб должна выполняться до тех пор пока расстояние от низа бетонолитной трубы до забоя не составит 500 мм.

Заливка бетона производится через загрузочную воронку, установленную на верхней секции бетонолитной трубы. В процессе заливки бетона необходимо следить за тем, чтобы нижняя часть бетонолитной трубы всегда находилась в бетоне не меньше чем на один метр. Во время бетонирования необходимо постоянно следить за уровнем бетона в обсадной трубе.

Во время демонтажа обсадной трубы происходит высвобождение объёма занимаемого обсадной трубой в результате чего уровень бетона в обсадной трубе понизится. Чтобы не допустить данной ситуации, снимать трубы возможно при уровне бетона превышающему в два раза длину снимаемой обсадной трубы. После завершения бетонирования необходимо выдавить шламовый слой и часть загрязнённого бетона.

После заполнения скважины бетоном и извлечения обсадных труб, буронабивная скважина выполнена.

Технология устройства

При устройстве буронабивных свай своими руками следует иметь в виду, что технологический процесс изготовления зависит от состояний грунта на строительной площадке.

Обустройство сваи в сухих грунтах

Если участок характеризуется сухими либо маловлажными грунтами, порядок выполнения работ будет следующим:

1. При помощи бурового агрегата, оснащенного шнековой колонной или буровым ковшом, бурится скважина. Глубина ее и диаметр должны соответствовать проектным.
2. Во избежание обрушения устье скважины обсаживают металлическим патрубком.
3. В нижней части скважины с помощью уширителя разбуривается полость.
4. Затем внутрь опускается армирующий каркас. Его габариты должны быть таковыми, чтобы между стенками ствола сваи и металлом при заливке образовался защитный слой толщиной 6 см.
5. После установки арматуры в скважину опускают бетонолитную трубу с приемной воронкой.
6. Производится заливка сваи бетонной смесью с постепенным подъемом бетонолитной трубы. По мере заполнения скважины бетон уплотняется посредством вибраторов, закрепленных на бетонолитной трубе.
7. По окончании заливки в специальном инвентарном кондукторе формуют голову сваи.

Схема устройства бура для буронабивного фундамента:

Схема скважины буронабивного фундамента на сухом грунте:

Технология устройства буронабивных свай в обводненных грунтах

При работе на неустойчивых обводненных грунтах применяют следующую технологию:

1. Скважину бурят с использованием оборудования ударного или вращательного действия. Если на пути рабочего органа попадается скальная прослойка, с ней справляются при помощи грейфера или долота.
2. В процессе бурения производится закачка глинистого раствора, задача которого состоит в противодействии обрушению стенок скважины. Проникающий в грунт рабочий раствор образует глинистую корку.
3. Все последующие действия не отличаются от предыдущей технологии.

Для приготовления глинистого раствора используются глиносмесители, грязевые насосы и отстойники для рабочего раствора.

Процесс изготовления свай по данному способу достаточно трудоемок, поэтому браться за сооружение своими руками буронабивного фундамента на сложных грунтах специалисты не рекомендуют.

Общая информация о буронабивных сваях

Обсадные буронабивные сваи, как и буросекущие, могут выполняться исключительно из бетона, так же как новые железобетонные конструкции, укрепленные арматурой.

Мы будем рассматривать пример их производства, так как железобетонные буронабивные сваи по технологии CFA и буросекущие имеют серьезное усиление и большую несущую способность (см. таблица несущей способности), чем ленточный фундамент или винтовые трубы.

Их создание не требует существенных дополнительных затрат, а отзывы только положительные.

Фундамент на буронабивных сваях, превосходит винтовые и забивные железобетонные сваи, по следующим параметрам:

• бурение буронабивных свай гораздо дешевле, чем железные винтовые трубы и забивные железобетонные конструкции, при этом технологическая карта производства не уступает им в надежности производства и несущей способности (в статье приведена таблица, которую вы можете использовать для сравнения);
• Винтовые и забивные железобетонные сваи ограничены в диаметре, в то время как буронабивные, обсадные или буросекущие конструкции могут создаваться в любом размере, который зависит лишь от диаметра пробуренной скважины;
• Буронабивные или буросекущие фундаменты могут создаваться в условиях плотной городской застройки, так как их усиление и монтаж не сопровождается высоким уровнем шума и вибрации, который возникает, когда устанавливаются забивные железобетонные и винтовые сваи.

Подготовка к созданию буронабивных свай

Если вы приняли решение обустроить усиление или бурение фундамента из буронабивных свай своими руками, то позаботьтесь о наличии следующих инструментов:

• бур – бурение, в зависимости от глубины погружения сваи, бурение и усиление может выполняться как автоматизированными устройствами – буровыми установками, либо автономными бензобурами, так и типовая- обычным ручным садовым буром, с удлиняемой до нужного размера рукоятью трубы;
• бетономешалка, совковая лопата, мастерки, и ведра;
• болгарка для обрезки арматуры.

Необходимые материалы:

• обсадные трубы, либо рубероид;
• арматура на усиление и армирование буронабивных свай;
• цемент, песок, щебень – для создания бетона.

Расчет буронабивного фундамента с ростверком

Для определения необходимого количества свай, их диаметра и шага между ними, необходимо исходить из габаритов дома и материала для его строительства. Для тяжелых и нагруженных домов расчеты являются достаточно сложными, поэтому для решения такой задачи нужно обратиться в специальное проектное бюро. Для более легких домов расчеты можно сделать своими силами. Для этого нужно иметь данные о типе грунта на участке и примерной нагрузке от строения. Тип грунта можно узнать самостоятельно, последовательно делая пробы в разных участках будущей площадки под домом.

Длина свай зависит от глубины промерзания грунта в конкретном регионе и в среднем составляет 1,8-2,5м. Самый распространенный диаметр буронабивных свай в частном строительстве составляет 20см.

Чтобы не производить долгих и сложных расчетов, можно воспользоваться готовой таблицей, по которой можно узнать несущую способность буронабивных свай, и, исходя из массы дома, рассчитать их необходимое количество. Для этого необходимо массу дома разделить на несущую способность одной сваи выбранного диаметра.

При выборе расстояния между сваями придерживаются правила, что оно должно быть не более трех диаметров свай. На грунтах с хорошей несущей способностью к этой цифре можно добавить еще 25%. Получается, что для свай, диаметром 20см, расстояние между ними будет равняться 80см.

Первыми на плане свайного поля располагают угловые сваи и сваи под пересечениями несущих стен. Далее равномерно с выбранным шагом распределяют остальные сваи. На последнем этапе планируются сваи под входные группы и пристройки, а также под тяжелые элементы в виде каминов и печей.

Расчет ширины и высоты монолитного ростверка также является сложной процедурой, зависящей от несущей способности грунтов и массы дома. В большинстве случаев, для стандартных построек, он принимается 40-50см в ширину и 20-40см в высоту. Этих размеров вполне достаточно для правильного распределения нагрузок от здания.

Важно помнить, что если монолитный ростверк для буронабивных свай заглублен в землю, он не становится ленточным фундаментом и не начинает перенимать нагрузки от дома. Все нагрузки берут на себя сваи. Это важно учитывать на этапе проектирования фундамента

Это правило так же справедливо при возведении опорно-столбчатого фундамента

Это важно учитывать на этапе проектирования фундамента. Это правило так же справедливо при возведении опорно-столбчатого фундамента
