Целесообразность устройства фундамента в виде перевернутой чаши

Полнотелая плита МПЛ

Этот фундамент практически не имеет недостатков, используется для любых технологий строительства без ограничений по стеновым материалам, геологии. Плита имеет плюсы:

  • минимальная выемка грунта без спецтехники
  • простейшая опалубка, позволяющая экономить бюджет

На некоторых почвах при низком УГВ можно обойтись без утеплителя, подбетонки, гидроизоляции, что резко сократит, как время изготовления, так и бюджет строительства. Для этого достаточно разовой квалифицированной консультации в специализированной компании.

Минусом традиционно становится большой объем бетонирования. В домашних условиях столько раствора замесить нереально для заливки опалубки в один прием. В отсутствие ребер жесткости значительно упрощается армирование конструкции. Арматурные сетки можно вязать непосредственно в пятне застройки с учетом стояков инженерных систем, конфигурации стен. Это позволяет изменять ячейку сетки при необходимости без дополнительных затрат.

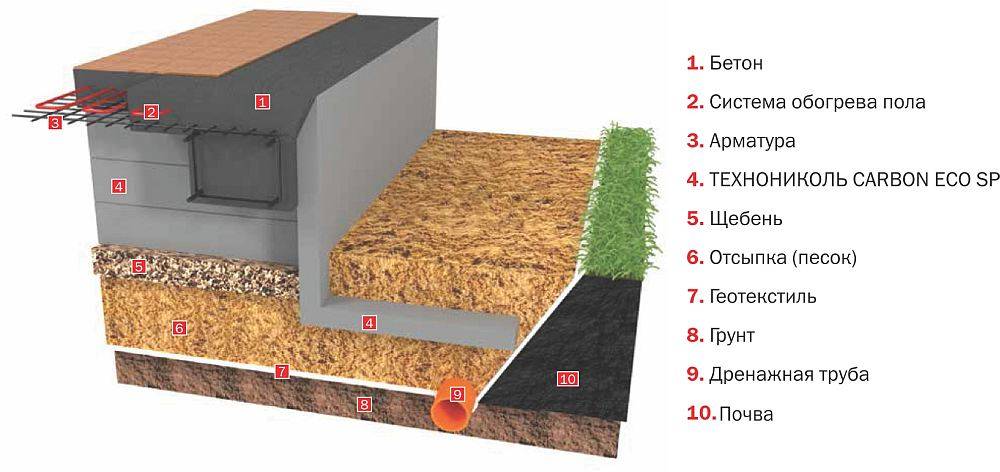

Утепленная плита УШП

Фундамент с теплоизоляционным слоем под подошвой, интегрированными контурами теплого пола получил название «шведская» плита. Основным достоинством конструкции УШП является сокращение бюджета отделки. Владелец получает одновременно с фундаментом:

  • готовый пол по грунту
  • нижний обогрев
  • комфортность проживания
  • снижение расхода энергоносителя в основном контуре отопления

Недостатком является сложная конструкция, технология строительства. Для шведской плиты придется изготовить подбетонку, произвести гидроизоляцию, закупить, уложить дорогостоящий пенополистирол XPS.

Достоинства, общие для любых плит

Любой фундамент этого типа гораздо прочнее, надежнее ленты, столбов, ростверка. Нагрузки на грунт распределяются равномерно, не возникает проблем с возведением перегородок, переносом их при перепланировке. Кроме того монолитная плита имеет плюсы:

  • вариабельность – при проектировании можно выбрать гладкую, усиленную ребрами, чашеобразную конструкцию, перевернутую чашу, вариант с кессоном, глубокого заложения
  • высокий ресурс – плиты не требуют периодического ремонта, могут зимовать без снижения прочности для возобновления строительства в следующем сезоне
  • простая конструкция – позволяет обойтись без землеройной техники

Плита не имеет ограничений по этажности, поэтому даже в трехэтажном коттедже может присутствовать мансарда. Прочностной запас основания дома многократно превышает сборные нагрузки в любом случае. Отмостки не вызывают сложностей при выборе любой модификации МЛП, при необходимости их можно утеплить пенополистиролом для снижения бокового промерзания.

Пример расчета

Исходные данные:

  • Геологические условия местности: на глубине 2 метра от поверхности почвы залегают суглинки тугоплатичные, далее на всю глубину исследования располагаются твердые глины с коэффициентом пористости 0,5.
  • Снеговая нагрузка — 0,18 т/м².
  • Требуется спроектировать фундамент под одноэтажный дом с мансардой. Размеры дома в плане — 4 на 8 метров, кровля с покрытием из металлочерепицы вальмовая (высота наружной стены по всем сторонам одинаковая), стены из кирпича толщиной 0,38 м, перегородки гипсокартонные, перекрытия — железобетонные плиты. Высота стен в пределах первого этажа — 3 метра, на мансардном этаже наружные стены имеют высоту 1,5 метра. Внутренних стен нет (только перегородки).

Сбор нагрузок:

  1. масса стен = 1,2 * (24 м (периметр дома) * 3м (первый этаж) + 24 м * 1,5 м (мансарда))*0,38 м * 1,8 т/м³ (плотность кирпичной кладки) = 88,65 т (1,2 — коэффициент надежности по нагрузке);
  2. масса перегородок = 1,2 * 2,7 м (высота) * 20 м (общая длина) * 0,03 т/м² (масса квадратного метра перегородок) = 2 тонны;
  3. масса перекрытий с учетом цементной стяжки 3 см = 1,2 * 0,25 м (толщина) * 32 м²(площадь одного перекрытия) * 2(пол первого этажа и пол мансарды) * 2,5 т/м² = 48 тонн;
  4. масса кровли = 1,2 * 4 м * 8 м * 0,06 т/м² = 2,3 тонны;
  5. снеговая нагрузка = 1,4 * 4 м * 8 м * 0,18 т/м2 = 8,1 тонн;
  6. полезная нагрузка = 1,2 * 4 м * 8 м * 0,15 т/м² * 2 (2 перекрытия) = 11,5 тонн.

Итого: М = 112,94 т. Периметр здания Uдома = 24 м, нагрузка на погонный метр Q= 160,55/24 = 6,69 т/м. Предварительно подбираем сваю диаметром 30 см и длиной 3 м.

По формулам для определения расстояния между сваями

Все необходимые формулы приведены ранее, нужно просто воспользоваться ими по порядку.

1. F= 3,14 D²/4(площадь круглой сваи) = 3,14 * 0,3 м * 0,3 м / 4 =0,071 м², U = 3,14 D = 3,14*0,3 м = 0,942м; (периметр сваи по кругу);

2. Pосн = 0,7 * 90 т/м² * 0,071 м2 = 4,47 т;

3. Рбок. пов-ти = 0,8 * (2,8 т/м² * 2 м + 4,8 т/м² * 1) * 0,942 = 7,84 т;

В этой формуле 2,8 т/м² — расчетное сопротивление боковой поверхности сваи в тугопластичном суглинке, 2м — высота слоя суглинка, в котором располагается фундамент. Сопротивление находят по таблице 3. Там представлены значения для подходящей в данном случае глубины 50, 100 и 200 см. В расчет принимаем минимальное для того, чтобы обеспечить запас по несущей способности.

4,8 т/м² — расчетное сопротивление боковой поверхности сваи в полутвердой глине, 1м — высота фундамента, располагающегося в этом слое. Последнее число в формуле — найденный в первом пункте периметр сваи. Значения 0,7 и 0,8 в пунктах 2 и 3 — коэффициенты из формул.

4. Р = 4,47 т + 7,84 т = 12,31 т (полная несущая способность одной сваи);

5. L = 12,31 т/6,69 т/м = 1,84 м — максимальное значение расстояния между сваями (между центрами).

Назначаем расстояние 1,8 м. Т.к. длина наших стен кратна 2 м метрам, удобнее чтобы и расстояние между сваями было 2 м, для этого нужно немного увеличить несущую способность сваи, например увеличив её диаметр. Если полученное значение шага достаточно велико, разумнее найти минимальное, поскольку, чем больше расстояние между сваями, тем больше понадобиться сечение ростверка, что приведет к дополнительным затратам. По такому же принципу выполняют расчеты для уменьшенного диаметра. Рассчитывают применое количество материала для нескольких вариантов и подбирают оптимальное значение.

Хорошая реклама

Особенности

Строительство объектов на фундаментных основах в виде перевернутой чаши имеет свои плюсы и минусы:

  • работы разрешается вести на площадке с неглубоким нахождением грунтовой влаги. Полы объекта располагаются высоко, негативному воздействию воды не подвергаются. Для устройства защитного слоя рекомендуется применять пенополистирол или рулонные материалы для гидроизоляции. Использование щебенки мелкой фракции гарантирует обустройство отличного дренажа;
  • надежная дренажная система защищает фундаментную основу от вспучиваний почвенного состава. Отмостка с теплоизолирующим слоем не позволяет стенам помещений промерзать;
  • строительство объекта на монолитной основе в виде чаши ведется различными материалами.

Немаловажное достоинство такой фундаментной основы – экономический эффект. Суть в том, что средняя высота плит составляет двадцать сантиметров

Это означает, что для ее изготовления необходимо оптимальное количество растворной смеси, арматуры и других стройматериалов.

Полностью исключена необходимость выполнения дополнительных отделочных работ для поверхности пола. Снизу основы находится слой гидроизоляции, предохраняющий органы дыхания от радиоактивных компонентов, содержащихся в почвенном составе.

Плитный фундамент для каркасного дома

Виды плитного фундамента

УШП — новая технология

  • большие затраты;
  • сложная технология строительства;
  • возможность повреждения утеплителя грызунами;
  • все коммуникации проводятся в плите, поэтому нужно быть уверенным в расчетах и координатах вывода;
  • обычно для УШП используют композитную арматуру, для которой пока не накоплено достаточной статистики по сроку службы и эксплуатации.

Строительство плитного фундамента

Порядок работ

  1. Выемка грунта под котлован.
  2. Изготовление подушки под фундамент из утрамбованного песка, щебня или сочетания слоев разных материалов. Перед засыпкой на сухое дно котлована укладывают геотекстиль, чтобы отсыпка не смешивалась с грунтом.
  3. Бетонная подготовка, подбетонка, — слой тощего бетона не менее 100 мм для дополнительной гидроизоляции и выравнивания дна котлована. Среди строителей существуют разные мнения относительно необходимости этого этапа. Иногда от него отказываются, но принятие решения зависит прежде всего от типа грунта.
  4. Дренаж грунтовых вод. Трубы для отвода грунтовых вод закладывают в котлован под подушку фундамента с необходимым наклоном (5 мм на погонный метр).
  5. Гидроизоляция необходима, если грунтовые воды подходят близко к основанию фундамента. В этом случае бетон с его пористой структурой будет впитывать воду, что приведет к коррозии арматуры. Если уровень грунтовых вод невысок — гидроизоляция не обязательна.
  6. Утепление фундамента под плитой. Первый способ — утеплитель (пенополистирол) прокладывают под всей площадью плиты. При укладке теплого пола используют ППС толщиной не менее 30 см. Второй способ — утепляют стены фундамента, опуская ППС ниже основания, и отмостку, чуть выходя за края.
  7. Армирование. В зависимости от удельного веса строения рассчитывают толщину бетонной плиты, и подбирают диаметр арматуры.
  8. Монтаж опалубки. Самый дешевый вариант — из досок естественной влажности от 40 мм, обычно — 50х150. Более тонкая опалубка может не удержать бетон, это приведет к нарушения линейных размеров. Если опалубка съемная, то после ее снятия доски используют повторно для лесов или черновых полов. В качестве несъемной опалубки также используют ДСП или пенополистирол, чтобы сразу создать теплый контур вокруг фундамента.
  9. Заливка бетона.
  10. Съем опалубки, обработка битумным праймером (грунтовкой).
  11. Заливка отмостки — выполняется после завершения наружной отделки.

Виды плитного фундамента

Для каркасных домов используют разные виды плитного фундамента: «чаша», «перевернутая чаша», «плита с кессоном», УШП. Фундаменты различаются распределением нагрузки, формой плиты, наличием «ребер», способом установки арматуры и опалубки.

Полнотелая плита

Основной минус — увеличение бюджета из-за большого объема бетонных работ. При самостоятельном строительстве необходимо учитывать, что столько бетона невозможно замесить за один раз.

Фундамент — «перевернутая чаша»

Для легких домов плита «перевернутая чаша», с опущенными вниз ребрами, — популярное и практичное решение. С помощью ребер поднимают уровень пола, не делая толстого слоя бетона под всей площадью дома.

Плита — «чаша»

В этом типе фундамента ребра подняты вверх, играют роль цоколя и придают конструкции дополнительную прочность. Получается своеобразное «корыто», нагрузка распределена по всей площади.

Пустоты заполняют керамзитом, песком, сверху монтируют утепление и пол. Способ считается универсальным, подходящим для разных видов домов, но обходится дорого из-за необходимости поднимать засыпкой уровень пола и утеплять его.

Плита с кессоном

Плита с кессоном (углублением) удобна, если нужен небольшой погреб. Когда копают котлован под основную плиту, в нужном месте делают углубление под кессон. Каменистый грунт может стать проблемой, так как нужно копать на большую глубину.

Виды плитного фундамента

Для каркасных домов используют разные виды плитного фундамента: «чаша», «перевернутая чаша», «плита с кессоном», УШП. Фундаменты различаются распределением нагрузки, формой плиты, наличием «ребер», способом установки арматуры и опалубки.

Полнотелая плита

Полнотелая монолитная плита делается без ребер, поэтому выполнить постройку опалубки и армирование достаточно просто, это наиболее подходящий способ для новичков. Арматуру вяжут непосредственно на месте, размер ячейки легко «подогнать» под расположение инженерных систем и стен. Для выемки грунта не нужна спецтехника.

Основной минус — увеличение бюджета из-за большого объема бетонных работ. При самостоятельном строительстве необходимо учитывать, что столько бетона невозможно замесить за один раз.

Решение о толщине фундамента плиты для каркасного дома принимают после геологических исследований. В большинстве случаев для стандартного каркасника 6х6 достаточно толщины 200 мм, для 8х8 — 250 мм, 10х10 — 300 мм. Располагать дом ниже 200 мм не рекомендуется, чтобы деревянные части строения не страдали от капиллярной влаги.

Фундамент — «перевернутая чаша»

Для легких домов плита «перевернутая чаша», с опущенными вниз ребрами, — популярное и практичное решение. С помощью ребер поднимают уровень пола, не делая толстого слоя бетона под всей площадью дома.

Основная нагрузка, которая в случае классической монолитной плиты распределяется на всю площадь, при «перевернутой чаше» приходится на ребра. Внутри устанавливают несъемную опалубку, полости засыпают песком, весь фундамент заливают за один прием. Достоинство «перевернутой чаши» — скорость возведения и относительная дешевизна из-за экономии бетона.

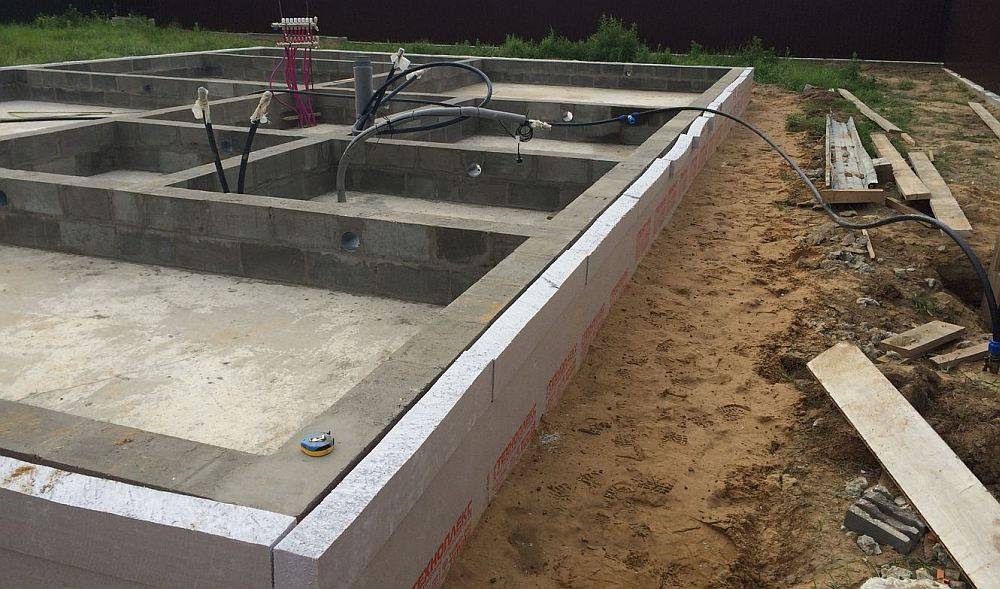

Плита — «чаша»

В этом типе фундамента ребра подняты вверх, играют роль цоколя и придают конструкции дополнительную прочность. Получается своеобразное «корыто», нагрузка распределена по всей площади.

Пустоты заполняют керамзитом, песком, сверху монтируют утепление и пол. Способ считается универсальным, подходящим для разных видов домов, но обходится дорого из-за необходимости поднимать засыпкой уровень пола и утеплять его.

Плита с кессоном

Плита с кессоном (углублением) удобна, если нужен небольшой погреб. Когда копают котлован под основную плиту, в нужном месте делают углубление под кессон. Каменистый грунт может стать проблемой, так как нужно копать на большую глубину.

Плюс плиты с кессоном — организация места хранения урожая, минус — сложный монтаж арматуры и необходимость качественной гидроизоляции. Необходимо наличие точного проекта, чтобы после возведения перегородок не оказалось, что доступ к хранилищу организован в неудобном месте.

УШП — новая технология

УШП, утепленная шведская плита, — технология, активно продвигаемая многими застройщиками. При этом способе контуры теплого пола прокладывают прямо в плите. Основное достоинство — энергоэффективность, снижение затрат на отопление. Однако для конкретного проекта каркасного дома на УШП следует сравнить разницу в бюджетах при различных типах фундаментов и рассчитать, когда окупится полученная экономия тепла.

Недостатки:

  • большие затраты;
  • сложная технология строительства;
  • возможность повреждения утеплителя грызунами;
  • все коммуникации проводятся в плите, поэтому нужно быть уверенным в расчетах и координатах вывода;
  • обычно для УШП используют композитную арматуру, для которой пока не накоплено достаточной статистики по сроку службы и эксплуатации.

Арматурный каркас – необходимость или прихоть?

Принято считать, что железобетонные элементы имеют несомненное преимущество перед бетонными. В отношении фундамента из монолитной плиты это правило можно с уверенностью принять за аксиому, поскольку упругость и деформационная стойкость ЖБК (железобетонных конструкций) в десятки раз больше нежели в тех, в которых отсутствует армирование. А поскольку плита пропорционально вытянутая по горизонтали, изгибающий момент, действующий от вертикальных нагрузок, значительно выше поперечной силы, учитывающей горизонтальные деформации.

Основным условием, при котором выполняется работа ЖБК, является прочное адгезионное сцепление арматуры с бетоном, а также исключение ее взаимодействия с окружающей средой (коррозия). Для этого на железные пруты арматуры нанесен рифленый рисунок, способствующий лучшему ее закреплению в теле железобетонных элементов. Помимо этого, армирующий каркас принято изготавливать вязанным, а не сварным, поскольку деформационные процессы из-за перепадов температур, изменения влажности и других факторов, могут привести к нарушению этих прочных связей.

Арматурный каркас обычно повторяет форму плиты или армируемого элемента. Для современных плитных фундаментов каркасы чаще вяжут с помощью мягкой вязальной проволоки. Продольную и поперечную арматуру располагают с заданным интервалом, регулируя прочность каркаса и расход материала. По строительным правилам арматурный каркас принято располагать так, чтобы он не касался грунта в нижней его части, и не выглядывал ни одной из его сторон. Это влияет на долговечность металла и его коррозионную стойкость в течение всего эксплуатационного срока.

Арматура для каркасов плиточных фундаментов производится из нескольких основных материалов:

  • Металл – горячекатанные низколегированные конструкционные стали, класс А240-400. У рабочей арматуры рисунок ребристый, специально наносимый для лучшего сцепления элементов каркаса между металлом и бетоном. У конструктивной или вспомогательной рисунок отсутствует;
  • Полимеры – группа современных материалов, в которые входит стекло-композитные, базальто-композитные, угле-композитные и арамидо-композитные волокна и составляющие.

Сравнение технических свойств и характеристик этих двух материалов – стали и композита – обычно приводит к выбору в сторону классического варианта из металла, поскольку композитные материалы проигрывают в упругости и вязкости, а также стоят дороже. Однако и у них есть свои несомненные плюсы, например, легкость и высокая прочность.

Установка плит

Рассмотрим алгоритм действий устройства основания из плоских фундаментных железобетонных плит.

Подготовка

Необходимо выполнить определенные подготовительные работы. Плиту следует укладывать ровно, тщательно разровняв основание, удалив растительность. Под всю площадь возводимого здания готовится котлован, глубина которого достигает пятидесяти сантиметров (учитываются подушка и толщина плиты)

На дно засыпаются щебенка и песок слоем от пятнадцати до тридцати сантиметров, при этом принимается во внимание пучинистость почвы. Слои засыпаются высотой восемь – двенадцать сантиметров, выполняется тщательная трамбовка

Гидроизоляция и утепление

На подготовленную подушку укладываем слой гидроизоляционного материала. Чаще всего используют рубероид, из которого устраивают два – три слоя, оставляя нахлесты полос в пятнадцать – двадцать сантиметров.

По рулонному материалу устраивается теплоизоляционный слой. В качестве утеплителя рекомендуется использовать пенопластовые плиты или пенополипропилен. Главное достоинство этого материала – отличные теплоизоляционные показатели, повышенная устойчивость к негативному воздействию влаги и низких температурных режимов. Разрешается утеплительный слой выполнять из керамзита, насыпая десятисантиметровый слой.

Монтаж плит

Чтобы покрыть всю фундаментную поверхность, понадобится определенное количество готовых железобетонных плоских плит. Укладка их выполняется при помощи грузоподъемных механизмов максимально близко друг к другу. Параметры толщины изделий определяются с учетом предполагаемых нагрузочных усилий, создаваемых будущим объектом.

Под легкие хозяйственные постройки достаточно уложить плиты стандартных размеров, толщина которых варьируется в пределах двенадцати – пятнадцати сантиметров. Под наиболее тяжелые объекты используют плиты от двадцати пяти доя тридцати сантиметров толщиной. Стальные стержни уложенных изделий стыкуются, чтобы создать общую армирующую систему. Поверхность уложенных плит тщательно выравнивается относительно каждого элемента.

Бетонирование

На стыковочных участках уложенных плит имеются зазоры, которые следует заделать раствором из песка и цемента. Для приготовления смеси используют цементный материал марки м 300 и выше и песок, взятые в пропорциональном соотношении «один к трем». Как только раствор высохнет, по всей фундаментной поверхности устраивается выравнивающая стяжка.

Для ее выполнения используют аналогичную растворную смесь, заливая слой от трех до пяти сантиметров толщиной. Основная цель – формирование идеально гладкой поверхности, для чего придется во время работы использовать строительный уровень для контроля и правило, которым необходимо выравнивать поверхность.

Очередной этап заключается в правильном высыхании залитой стяжки, исключающим появление на поверхности трещин. Чтобы материал не давал резкую усадку, поверхностный слой периодически увлажняется на протяжении восьми – десяти дней. Чтобы влага сохранялась дольше, стяжку рекомендуется накрывать полиэтиленовым материалом.

Расчет

Вполне естественно, что каждый заказчик стремится максимально сэкономить, для чего следует выполнить точные расчеты будущего основания. Но при этом необходимо помнить, что основная функция фундамента заключается в обеспечении надежности и устойчивости всего объекта.

Толщина монолита

Проектным решением определяются толщина плиты, размеры ребер жесткости. Для расчета толщины бетона пользуются определенными данными:

  • максимальным весом сооружения на квадратный метр основы;
  • расчетным сопротивлением почвенного состава;
  • несущей возможностью монолита с ребрами.

Расчетными действиями устанавливаются размеры плиты, класс и объем бетонного материала, количество металлической арматуры, параметры фундаментных ребер.

На только что насыпанном грунте строить фундамент запрещается. Свежая насыпь не способна создавать необходимое расчетное сопротивление, и объект будет каждый год подвергаться усадке.

Внешняя грань несущей стены из кирпичного камня должна располагаться на расстоянии тридцати сантиметров от края монолитной плиты. Если планируется установка колонн, опорные оси должны располагаться на плане так, чтобы вектор под сорокапятиградусным углом от центра колонны не уходил за границу железобетонного массива.

Делаем плитный фундамент своими руками

Пошаговую инструкцию по устройству плиточного фундамента рассмотрим подробно на примере возведения утепленной шведской плиты (УШП).

  1. Подготовка основания – начальный этап устройства любого фундамента, состоящий из цикла подготовительных работ земляного цикла. Основная задача – создать такую грунтовую подушку, которая имела бы минимальный коэффициент сжимаемости и подвижности под постоянной нагрузкой от здания. Для этого земляной грунт принято изымать, а на его место засыпать песок, попеременно трамбуя его специальными механизмами – ручными виброплитами;
  2. Подводка коммуникаций – устройство различных линий электро- и водоснабжения подводят к дому на следующем этапе. Септик и канализационные подводы труб к дому также принято устраивать загодя, до бетонирования плиты;
  3. Установка опалубки – для такого вида плиточного фундамента применяют несъемную опалубку из плотного ПСБ или XPS. Специально для таких работ используются формованные листы или блоки, подходящие по высоте, и стыкующиеся между собой на монтажный клей. Снаружи эту опалубку принято гидроизолировать по всему периметру фундамента. Нижняя часть плиты также устилается плитами утеплителя толщиной 8-10см, через который проходят все подводы коммуникаций;
  4. Ливневая канализация и отмостка – с наружной части плиты, в качестве системы водоотведения, устраивается ливневая канализация и отмостка. Система ливневки состоит из принимающих колодцев и лючков, которые соединены между собой трубопроводом. Отмостку можно изготовить из плит ПСБ, XPS, покрыв ее впоследствии слоем бетона. Для ее ширины достаточно 40-50см;

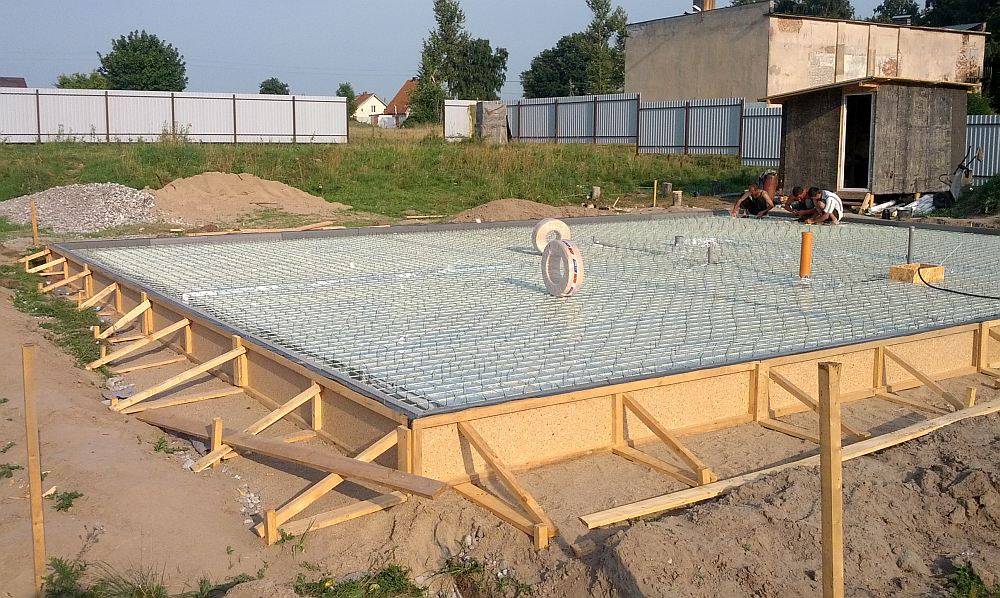

  5. Монтаж металлического каркаса – после устройства опалубки, в готовую полость плиты помещают металлический каркас из арматуры. Он должен покрывать всю площадь плиты. Его производят в виде сетки с ячейками от 100-200мм, из арматуры диаметром 12мм. Каркас прочно закрепляют скобами из железного прута, чтобы он не съехал при заливке бетона;
  6. Устройство системы теплых полов – трубы водяных теплых полов располагаются под металлическим каркасом, чтобы прогревать монолитную плиту снизу. Также на данном этапе выводят трубы водоснабжения и электрические кабеля, защищенные ПВХ гофрой;
  7. Бетонирование – заключительная часть устройства УШП, которую производят за один прием. При хорошей подготовке это не доставляет трудностей, тем более, что общая толщина плиты составляет всего 250-300мм, из которых треть составляет плиты утеплителя. В автоматизированном режиме заливку производят с помощью хоботов, подающих бетонный раствор под давлением. В ручном режиме это делают посредством подачи раствора ведрами по желобам. Одновременно с заливкой производят и уплотнение свежего бетона вибраторами, чтобы исключить остатки воздуха в теле бетонного элемента;
  8. Уход за бетоном – монолитная железобетонная плита застывает в течение 28дней. В течение всего этого периода, особенно в жаркий период года, бетонную поверхность плиты принято поливать водой, и накрывать полиэтиленовой пленкой, чтобы избежать чрезмерно быстрого его высыханий и появления на поверхности трещин.

Чтобы плиточный фундамент оставался на протяжении долгих лет надежной опорой для вашего дома, его необходимо сделать правильно. Эту работу можно осуществить только используя инженерный подход, с изучением всех характеристик предложенных технологий и свойств грунтов на вашем участке. Очередность работ показывает, что для загородных домов и коттеджей рациональнее приобрести готовый бетон, а также произвести тщательные подготовительные мероприятия по земельным работам, установке опалубки и каркаса. Хорошо организованная заливка бетона занимает совсем немного времени, а справиться с ней может бригада всего из нескольких рабочих. Все что остается, это выбрать подходящий тип плиточного фундамента под ваше строение, которое будет радовать не только ваше поколение, но и будущее.

Видео посвящено устройству плитного фундамента на основе западной технологии УШП, которую успешно применяют для загородного домостроения. Это позволяет максимально уменьшить теплопотери и снизить расходы на проведение наружных коммуникационных линий, которые проводятся на стадии устройства фундаментной плиты.

Цены на строительство фундамента

Цены на ленточный фундамент за 1 м.п.

толщина ленты 30 см. 40 см.
высота ленты 60 см. 80 см. 110 см. 60 см. 80 см. 110 см.
до 50 м.п. 3 200 3 800 4 900 3 650 4 550 6 150
От 50 м.п. до 100 м.п. 3 100 3 700 4 750 3 600 4 390 5 950
От 100 м.п. до 150 м.п. 3 000 3 650 4 700 3 550 4 350 5 900
От 150 м.п. 3 000 3 650 4 600 3 500 4 200 5 700
В стоимость ленточного фундамента входит:
  • Разметка и привязка местности
  • Траншея под основание ленты
  • Геотикстиль на дно траншеи
  • Песчаная утрамбованная подушка 25-30 см.
  • Опалубка из доски 40х100
  • Вязка рифленой арматуры 12 А3. Армирование двойное, четыре ните с вертикальными окнами каждые 60 см.
  • Устройство вентиляционных отверстий
  • Заливка товарного бетона марки В22,5 (М300)
  • Доставка рабочих и материала

Цены на монолитный фундамент за 1 м.п.

Высота плиты
Площадь плиты 15 см. 20 см. 25 см. 30 см. 35 см. 40 см.
От 25 до 50 м2 3 277 3 720 4 030 4 510 5 160 5 466
От 50 до 100 м2 3 200 3 610 4 030 4 500 4 800 5 270
От 100 до 150 м2 3 200 3 520 3 910 4 360 4 800 5 260
От 150 до 200 м2 3 130 3 520 3 900 4 360 4 640 5 070
От 200 м2 3 120 3 500 3 780 4 210 4 640 5 065
В стоимость монолитного фундамента входит:
  • Разметка и привязка местности
  • Котлован под плиту 25 см.
  • Геотикстиль на дно котлована
  • Утрамбованная подушка из песка и шебня 25-30 см.
  • Гидроизоляция
  • Опалубка из доски 40х100
  • Двойное армирование с ячейками 200 х 200 мм из рифлёной арматуры 12 А3
  • Устройство отверстия под инженерные системы.
  • Заливка товарного бетона марки В22,5 (М300)
  • Доставка рабочих и материала

Цены на свайно винтовой фундамент

Самая популярная свая D = 108 мм. длиной 2.5 м. с работой и материалом за 3 400 руб.

Стоимость одной винтовой сваи с завинчиванием и бетонированием.

Наименование
ДлинаD 89 мм. D 108 мм.
1.5 м3 0003 100
2 м3 1003 200
2.5 м3 200 3 400
3 м3 3003 500
3.5 мдог.дог.
4 мдог.дог.
В стоимость фундамента на винтовых сваях входит:
  • Свая и оголовок
  • Разметка и привязка местности
  • Ручное завинчивание
  • Обрезка остатков
  • Бетонирование
  • Доставка рабочих

Присущие всем МПЛ недостатки

Самым серьезным минусом плитного фундамента является непригодность для сложных ландшафтов. При перепаде высот больше 2 м по любой стене дома лучше выбрать сваи или ленту МЗЛФ. Плиту можно залить на болоте, торфянике, при высоком УГВ, но невозможно навесить над прибрежной зоной в виде пирса.

Вторым недостатком монолитной плиты считается отсутствие подвального этажа. Кессонная модификация МПЛЧК предоставляет застройщику погребок под кухней – не более того. Это актуально для индивидуальных застройщиков, бюджет которых ограничен в 80% случаев. Если при обустройстве чердака в жилую мансарду экономится 2/3 бюджета, то цокольный уровень обходиться на 1/3, но все же дешевле стандартного этажа.

Минусом плиты является нулевая ремонтопригодность узлов ввода коммуникаций. Чтобы заменить трубопровод, придется вскрыть фундамент либо использовать дублирующие схемы для перехода с одного патрубка на другой при засорении инженерной системы. Для любых бетонных конструкций, предназначенных для эксплуатации в земле, необходима дренажная система, поверхностная ливневка.

Последним недостатком монолитной плиты является высокий расход материалов, вытекающий из этого максимальный бюджет. Смета строительства больше, чем в МПЛ, наблюдается лишь при возведении глубокой ленты ниже 2,5 м.

Таким образом, построить плитный фундамент не получится на горах. Во всех остальных вариантах он обеспечит максимальный ресурс даже в экстремальных эксплуатационных условиях.

Порядок работ по сооружению

Фундамент, созданный по типу «перевернутая чаша» является основанием для малоэтажных строений. Это загородные дома или постройки на приусадебных участках. Все работы по сооружению данного основания начинаются с подготовки участка. Его расчищают, избавляясь от мусора и лишней растительности, и выполняют на освободившейся поверхности почвы разметку. Разметочные шнуры натягиваются на расстоянии не менее одного метра, от будущего котлована.

Траншея под ребра жесткости

Для начала полностью снимают плодородный слой почвы, а затем приступают к выкапыванию траншей под ленту. Глубина траншей достигает от 30 до 70 сантиметров, а их ширина определяется в зависимости от того, каковы показатели сопротивления грунта. По всему наружному периметру будущего строения в траншеи под фундамент укладывают гофрированные трубы, монтируя смотровые колодцы. Обязательное условие – наличие уклона не менее 70 для обеспечения самотека в емкость, установленную на нижнем уровне и скрытую под слоем земли.

Дно траншеи выстилают геотекстилем, на котором возводят подушку из песчано-гравийной смеси толщиной не менее 40 сантиметров. Заменить этот состав можно слоями речного песка и щебня крупных фракций. Засыпают их послойно и каждый слой достигает 20 сантиметров.

Следующий этап – обустройство гидроизоляции. Для того чтобы добиться качественной гидроизоляции, используют гидроизол или обычную полиэтиленовую пленку, которую укладывают внахлест (ширина нахлеста 10 сантиметров).

После завершения подготовительных работ в траншеях приступают к сооружению опалубки для будущего основания. В качестве надежного и прочного материала для сооружения опалубки понадобится ОСБ, ламинированная фанера толщиной 20 мм или обрезная доска.

Рекомендуем посмотреть видео, рассказывающее о выборе материала для опалубки.

Внутреннюю часть опалубки засыпают нерудным материалом, укладывая и утрамбовывая его слоем до 10 сантиметров толщиной. Трамбовка осуществляется с помощью виброплиты. На подошве ленты выполняется гидроизоляция с использованием полиэтиленовой пленки или гидроизола. Выполняя работы по утеплению, используют пенополистирол, который должен быть уложен вровень с внутренним бортом опалубки.

Армирование и заливка плиты

Армированная перевернутая чаша

Данный тип фундамента требует обустройства качественной основы. Для этого необходимо в соответствии с существующими требованиями и правилами соорудить монолитную плиту из прочного и долговечного бетона. Заливка и армирование проводятся в соответствии с разработанной технологией:

  1. Для того чтобы армирование выполняло свою основную функцию и делало конструкцию более прочной и долговечной, необходимо выполнить его, создав два пояса продольных прутов, являющихся ребрами жесткости ленты.
  2. Первая арматурная сетка укладывается на высоте 5 сантиметров от дна подушки, а вторая на глубине 5 сантиметров от поверхности плиты.
  3. Фундамент в виде перевернутой чаши – это, в первую очередь, монолитная плита. Для того чтобы выполнить ее армирование понадобится арматурная сетка. Ячейки должны иметь сечение 10×10 и 20х20 сантиметров. Прочность соединения обеспечивают хомуты, изготовленные из гладкой арматуры и выполненные в форме прямоугольников.

Заливают сразу всю плиту, используя бетон марки М300 и не забывая о трамбовании с помощью специального инструмента. После завершения работ плита должна быть защищена от ветра, солнца, дождя или мороза. Такой защитой станет полиэтиленовая пленка.

Посмотрите видео, как правильно провести весь процесс монтажа основания.

Фундамент перевёрнутая чаша

Среди множества разновидностей фундаментных конструкций особо выделяется такой вид основания здания, как «фундамент перевёрнутая чаша». Оригинальное название опорной конструкции возникло из-за вида основания в разрезе. Монолитная плита оснащена по периметру «выдвинутыми» в глубину грунта рёбрами жёсткости. Именно эти рёбра придают фундаменту вид перевёрнутой чаши (ФПЧ). Благодаря такой конфигурации плитное основание сооружения приобретает дополнительную жёсткость и значительно повышает свою несущую способность.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
