Что собой представляет дренажная траншея, для чего и как она сооружается?

Комбинация ливневой и дренажной канализаций

Задача, которая ставится перед строителями, заключается в выводе стоков по автономным схемам в один дренажный колодец. Для этого используется узловой тройник, который объединяет наружные потоки дождевой воды с отводом грунтовых вод.

Дрены, закопанные по участку, собирают поднявшиеся грунтовые воды и по трубам выводят в колодец, из которого производят их откачку и сброс в установленное место.

Обычно ливневые стоки собираются в коллектор, который располагается в одной траншее с дренажным трубопроводом, из коллектора вода попадает в магистральную сеть, затем в перепускной колодец, откуда тоже происходит её откачивание.

Как сделать из канализационной трубы дренажную

Дренажная труба для канализации представляет собой обычную перфорированную трубу.

Купить ее можно в любом магазине.

Но, если у вас имеется в наличии канализационная труба из ПВХ для обустройства наружной канализации, то вы можете сделать из нее дренажную, при чем собственными руками, ведь канализационные и дренажные трубы отличаются лишь наличием в своей поверхности отверстий.

Дренажные трубы для участка

Существует два способа осуществления этой задумки. Первый – это при помощи дисковой пилы.

Вам потребуется выполнить в таком случае следующие действия:

взять дисковую пилу. Диск должен быть оснащен твердосплавными насадками;
при помощи этого инструмента сделать в трубе множество пропилов, распределяя их равномерно по всей поверхности изделия. Их длина должна быть 10-20 см

Нужно проследить за тем, чтобы пропилов не было слишком много, потому как тогда труба потеряет свою прочность;

оставшиеся заусеницы удалить ножом;
важно! Ширина отверстий должна составлять примерно 5 мм. расстояние между пропилами не может быть больше 50 см

Желательно, чтобы они располагались чуть плотнее.

Работа будет выглядеть следующим образом:

Отверстия в дренажной трубе дрелью

• взять дрель и сделать в трубе большое количество отверстий;
• нужно учитывать то, что диаметр отверстия должен быть меньше чем размеры фракций щебня, используемого для обустройства дренажа. Это исключит забивание дренажной трубы. Оптимальный диаметр отверстий – это 5 мм. Расстояние между ними должно быть максимум 10 см.

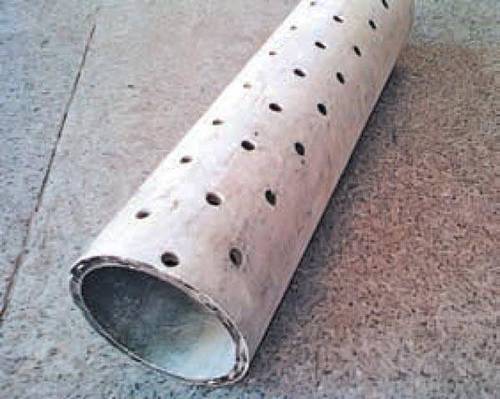

Дренажная труба с отверстиями

Мы рассмотрели, как сделать дренажную трубу из канализационной. Какой способ выбирать, вы сможете решить, исходя из имеющегося в наличии инструмента.

Варианты замены материала

При постановке задачи избавиться от гравия возникает вопрос, чем заменить камни, чтобы сохранить свойства беспрепятственного прохождения воды?

Среди вариантов ответов битый кирпич, пластиковые бутылки, обрезки покрышек, прочий строительный мусор. При укладке строительного мусора в траншеи следует внимательно следить, чтобы он не перекрывал стоки. Можно устроить стоковую систему из полых растений. В азиатских странах распространено устройство ливневок из бамбука.

Устройство фашин

Поскольку задачей является заполнение рвов, можно вспомнить об устройстве фашин. Деревянные конструкции заполняют рвы, оставляя достаточно свободного места для стоков.

Пластиковые изделия

Полимерная продукция для отвода грунтовых вод превосходит по качествам аналоги из других материалов. Ее плюсы:

• продолжительный срок эксплуатации;
• достаточный уровень прочности;
• стойкость к агрессивным химически средам;
• малая масса, благодаря этому трубы легко укладывать, процесс этот осуществляется быстро;
• благодаря гладкости внутренних стенок, на них не нарастают отложения, поэтому трубопровод долго не засоряется;
• использование геотекстиля при монтаже пресекает заиливание конструкции;
• закапывать систему можно своими силами, для этого не требуются особые навыки и спецтехника;
• стоит пластиковый дренаж недорого.

Производится продукция из трех видов полимера:

• поливинилхлорида (ПВХ);
• полиэтилена низкого давления (ПНД);
• полипропилена (ПП).

Наиболее востребованы дрены из ПВХ. Полимерные изделия могут быть:

• одно- и двухслойными;
• гибкими (поставляются в бухтах длиной до 50 метров);
• жесткими (их длина может составлять 6-12 метров);
• перфорированными (полностью или частично);
• обернутыми в фильтрующий материал.

Кроме этого пластиковая продукция для отвода воды делится на классы по прочности (кольцевой жесткости). Обозначаются они буквами SN и цифрами: 2, 4, 6, 8 и 16.

Как проходят работы по прокладке дренажа

Весь процесс организации системы водоотвода можно условно поделить на два основных этапа:

• Проектирование
• Монтаж

Поговорим о каждом из этапов более детально.

Чтобы разработать эффективную систему водоотведения, нужно учитывать большое число разных факторов:

1. Тип почвы (известняковая, глинистая, суглинистая, торфяная и так далее), ее состав, способность к фильтрации
2. Особенности рельефа территории, в том числе и уклон участка
3. Уровень пролегания подземных вод и границы их промерзания
4. Среднее количество осадков в течение всего года
5. План расположения на участке зданий и строений, особенности размещения существующих и планируемых посадок
6. Прохождение газо- и водопровода, отопительной системы и прочих инженерных коммуникаций
7. План размещения забетонированных участков, в том числе и под прокладку дорог, автомобильных стоянок и пешеходных зон

Дрены и дренажный колодец

Собрав данные по указанным выше пунктам, можно переходить к непосредственному проектированию. Этот этап включает в себя и выбор материалов для организации дренажной системы.

Для прокладки дрен чаще всего берут:

• Асбоцементные (хризотилцементные) трубы
• Керамические или ПНД/ПВД трубы

Первый вариант отличается высоким коэффициентом прочности, экологичностью. Пропилы здесь делаются в шахматном порядке с шагом 10-20 см. В керамических трубах для водозабора, как правило, используются щелевые отверстия. Перфорация часто применяется на полимерных дренах.

Выбрав материалы и определившись с местами расположения отдельных элементов дренажной системы, можно переходить к непосредственной укладке. Согласно строительным нормам, минимальный уклон труб составляет 2-3 мм на 1 погонный метр, в зависимости от типа почвы, но, чтобы сток воды был более эффективным, инженеры стараются придерживаться уклона 5-10 мм на 1 погонный метр. С учетом этого рассчитывается глубина будущих траншей

После их копки также важно не забыть утрамбовать дно мелким щебнем. Это нужно для создания фильтрующего слоя и защиты системы водоотвода от засорений твердыми включениями.

Сам монтаж дренажной сети требует использования целого спектра доборных элементов:

• Тройники
• Колена
• Соединительные муфты
• Переходники

Для защиты перфорации труб от засорения также нужно использовать геотекстиль или фильтры из кокосового волокна. Выбор материала и здесь зависит от типа почвы. Геотекстиль подходит для дренажа супесчаного и песчаного грунта, а кокосовое волокно используют при осушении торфяников, глинистых или суглинистых земель.

После того как сеть водоотвода сформирована, дрены засыпают щебнем, песком, и вынутым ранее грунтом. Толщина засыпки зависит от степени водонепроницаемости используемых материалов.

Проблема плохой работы дренажной системы

Если в процессе проектирования или монтажа дренажной системы были допущены ошибки, то это может не просто снизить ее эффективность, но и сделать техническое обслуживание сложным и весьма дорогостоящим. Вот лишь часть наиболее распространенных трудностей в эксплуатации таких инженерных сетей.

1. Переполнение коллекторов водой
2. Скопление ила на стенках дрен
3. Закупорка дренажных отверстий
4. Кольматаж гравийно-песчаной обсыпки
5. Оплывание и заиливание коллекторов
6. Преждевременное разрушение устьевых сооружений

К подобным неприятностям может привести и некорректное обслуживание, неоправданно редкая или некачественная промывка системы.

Производители перфорированных труб

На рынке присутствуют несколько производителей перфорированных изделий для дренажных систем.

Труба «Перфокор»

Известным брэндом является труба «Перфокор», представляемый ООО «Группа Полипластик». Методом экструзии предприятие производит двухслойные трубы из полиэтилена низкого давления. Наружный слой исполняется гофрированным, что способствует повышению кольцевой стойкости изделий. Гладкий внутренний слой обеспечивает лёгкий сток жидкости. Использование такой конструкции позволяет снизить материалоёмкость изделий.

Трубы бывают следующих параметров:

• при размерах 100, 160 и 200 миллиметров толщина стенки составляет 2,8 мм;
• на трубах диаметром 250, 315, 400, 500 и 630 миллиметров размер стенки 4 миллиметра;
• все трубы имеют длину 6 метров, минимальные размеры могут поставляться в бухтах.

Материал изделий легко обрабатывается механическим способом, что значительно упрощает монтаж дренажных систем. Декларируемый срок службы до 50 лет.

Различные способы перфорированимя позволяют применять трубы «Перфокор» для многих видов дренажа

Производитель «Корсис»

Делают трубы из полиэтилена в двухслойном исполнении. Таким изделиям присущи все положительные качества подобных конструкций.

Сортамент несколько шире, чем в предыдущем примере:

• в исполнении без раструбов труба производится размерами 100–250 миллиметров;
• изделия диаметром 315–1200 миллиметров имеют раструбное соединение;
• длина прямых труб составляет 6 или 12 метров.

Применяемая технология соэкструзии полиэтилена позволяет получить продукцию высокого качества.

Прочные и надежные дренажные трубы из полиэтилена от«Корсис» дают покупателям свободу в выборе

Дренажные трубы «Прагма»

Особенные свойства этой марке придаёт технология обработки исходного материала. В результате получаются трубы с повышенными характеристиками кольцевой прочности. Это позволяет использовать их для глубокого и сверхглубокого заложения.

«Прагма» выпускаются в очень широком ассортименте, соответствующем как российским, так и европейским стандартам:

• размерный ряд: 160–170–200–227–250–285–315–343–400–458–500–573–600–688–925–1140 миллиметров;
• исполнение однослойное и двухслойное;
• соединение раструбное с резиновой манжетой.

Сверхпрочные трубы с заводской перфорацией от компании«Прагма» подойдут для любого участка

Трубы дренажные «Софтрок»

В данном случае предпочтительно говорить о дренажной системе высокой готовности к монтажу. Она производится за границей производителем «Софтрок» и отличается высоким качеством. Среди недостатков можно отметить только высокую стоимость системы. Однако это компенсируется простотой монтажа и снижением расходов на него.

Трубопроводы в состоянии поставки оборудованы фильтром с геосинтетическим наполнителем и чехлом из геотекстиля. Основное требование при монтаже — соблюдение уклона в сторону стока величиной не менее 2,5 миллиметров на три погонных метра трубопровода. Он укладывается на гравийную подушку, сверху засыпается гравием слоем до 200 миллиметров. Затем нужно уложить геотекстиль и засыпать ранее вынутым грунтом.

Дренаж «Софтрок» быстро удаляет воду с поверхности участка, практически не требует обслуживания

Дренажные трубы Uponor

Производятся одноимённой финской компанией. Основное предназначение — удаление излишков влаги с участка, образовавшейся в результате обильных дождей, таяния снега и других внешних воздействий. Назначением таких труб является использование в ливневой канализации неглубокого заложения. Преимущества изделий определяются такими особенностями:

• применение рёбер жёсткости, усиливающих конструкцию;
• использование специальной фасонины, такой, как гибкие раструбы или тройники;
• применение полиэтилена улучшенного качества, обеспечивающего долговечность продукции;
• простота монтажа.

Компанией производятся также однослойные трубы размерами 50–160 миллиметров и трубы диаметрами 50–125 миллиметров с кокосовыми фильтрами.

Трубы Uponor для ливневой канализации отличаются своей долговечностью

Изучаем нормативы

Все строительные и монтажные работы должны проводиться согласно действующим нормативам, правилам и нормам. Такие требования указываются в ГОСТах и СНиП. Это же касается и укладки ливневой канализации. Тут действует СНиП 2.04.03-85, который носит название «Канализации. Наружные сооружения и сети».

В некоторых пунктах данного документа указывается рекомендуемая глубина заложения труб ливневки. Согласно им укладку стоит проводить:

• для труб с сечением до 500 мм не менее 30 см ниже уровня замерзания грунта;
• для труб с сечением более 500 мм – не менее 50 см.

Но все эти пункты, касающиеся глубины залегания, носят скорее рекомендательный характер. Их применение лежит на совести монтажников и строителей. Согласно СНиП укладку необходимо проводить, опираясь на опыт эксплуатации канализационных систем в каждом конкретном регионе. В целом минимальная глубина должна быть не менее 70 см от поверхности.

Особенности и назначение водоотводной канавы

Назначение водоотводной канавы — дренаж садового участка, т.е. отведение из почвы избыточной влаги и осушение грунта. Ее сооружение необходимо на низинных и болотистых местностях, при высоком уровне залегания грунтовых вод, при присутствии в составе почвы глины.

Избыток воды на участке приносит много проблем. Он мешает нормальному росту растений и вызывает их гибель, смывает верхний плодородный слой почвы, не дает построить подвал или погреб, вызывает деформацию опор, плесневение и гниение стен дома и других зданий. Сооружение дренажа предотвращает возникновение этих явлений. Водоотводящая канава собирает лишнюю воду с дачного участка и выводит ее в нижележащую зону.

Дренажные канавы размещают на расстоянии не менее 30 см от заборов, домов и других зданий, чтобы не допустить размытия их фундамента. Угол наклона стока на ровном рельефе допускается не более 3-5%, т.е. на каждые 10 м должно приходиться 3-5 см перепада высоты.

По назначению различают 3 вида дренажных канав:

• основные (магистральные) — по ним идет преимущественное отведение воды;
• периметральные (кюветы) — проложенные по периметру участка или здания для его обслуживания;
• дополнительные — предназначенные помочь основным каналам.

В каких случаях необходима дренажная система

Дренаж — это технология сбора и отведения грунтовых, талых и ливневых вод от участка, технических и жилых строений. Дренажная система предотвращает вымывание, пучение и заболачивание почвы, которое происходит из-за перенасыщения влагой.

Обустройство дренажной системы необходимо далеко не на каждом участке. Для того чтобы определить насколько сильно ваш участок нуждается в дренаже потребуется провести визуальный осмотр

Обратите внимание, происходит ли подтапливание участка после таяния снега, как быстро впитывается вода после полива растений, стоят ли лужи после сильного дождя и ливня. Если вы не раз наблюдали эти признаки, то дренаж обязателен

Дренажная система помогает убрать застои воды с участка

Если визуального подтверждения мало, то можно провести простой эксперимент — с помощью ручного бура или обычной лопаты следует вырыть яму глубиной 70–100 см. Лучше это сделать в нескольких местах на участке. Если через 24–36 ч на дне ямы скапливается и не уходит вода, то это прямое свидетельство перенасыщения почвы влагой.

Дренаж почвы проводится при следующих условиях:

• высокое залегание грунтовых вод;
• участок расположен в местности с глинистой почвой;
• участок располагается в низине или наоборот — на склоне;
• в месте расположения участка выпадает большое количество осадков.

Наличие дренажа способствует сохранению отделочных и облицовочных материалов, используемых для укладки садовых дорожек, отделки цоколя и фасада здания.

Инструкция по укладке дренажных труб

Чтобы самостоятельно выполнить несложную дренажную систему, нужно выполнить работы в несколько этапов:

1. Вначале выполняется разметка участка под расположение канав или траншей для дренажа по намеченному плану. Значительно облегчает процесс разметки специальный лазерный строительный дальномер.
2. Выкапывается траншея с необходимым уклоном для быстрого и беспрепятственного водоотведения.
3. Дно траншеи тщательно уплотняется и заполняется фильтрующим материалом типа геотекстиля, концы которого обязательно должны выходить за края траншеи. Затем выполняется подсыпка из сыпучих материалов на высоту не более 200 мм.
4. Дренажные трубы по исполнительной схеме нарезают на необходимые отрезки и укладывают на подготовленное дно траншеи, тщательно производя стыковку и соединения отдельных элементов.
5. После укладки дренажные трубы рекомендуется обернуть рулонным материалом типа «геотекстиль» с дополнительным закреплением веревкой или тонкой проволокой. Как известно, геотекстиль способен защищать перфорацию дренажных труб от засорения и пропускать воду в трубу.
6. Укладка дренажных труб производится с необходимым уклоном, концы труб соединятся с водоприемным колодцем или выводятся в кювет или овраг.
7. Заключительным шагом будет выполнение обратной отсыпки щебнем или песком.

Видеопример укладки дренажных труб:

Дренажная или ливневая канализация требует периодической проверки и чистки. Весной в период активного таяния снежного покрова и осенью перед подготовкой к зиме систему регулярно осматривают и удаляют мусор из решеток водоприемников и каналов. В противном случае произойдет заиливание трубопровода, и работающая дренажная система перестанет нормально функционировать.

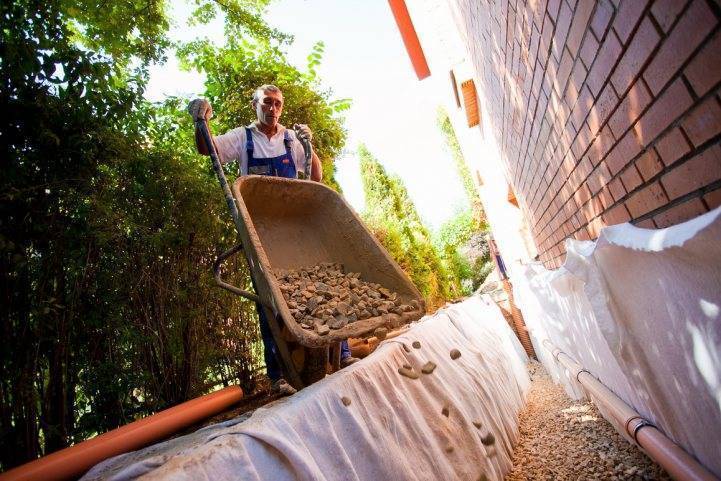

Укладка геотекстиля и дренажных труб

На дно траншей насыпается подушка из крупнозернистого песка высотой около 10 см и тщательно трамбуется. Далее на песчаную подушку насыпается слой щебня фракции 20–40 мм, высотой 15 см. Разровняв щебень по протяженности траншеи, приступают к укладке геотекстиля. Полотно обрезают и располагают таким образом, чтобы оно полностью покрывало засыпанное щебнем дно траншеи и обе стенки траншеи до самой поверхности почвы.

Принципиальная схема дренажной траншеи: 1 — грунт; 2 — крупнозернистый песок; 3 — щебень фракции 20-40 мм; 4 — геотекстиль; 5 — гравий фракции 5-20 мм; 6 — дренажная труба; 7 — гравий фракции 40-60 мм; 8 — гравий фракции 20-40 мм; 9 — щебень фракции 5-20 мм; 10 — обратная засыпка

После укладки геотекстиля на дно траншеи насыпается слой мытого гравия (фракция 5–20 мм) толщиной 15–20 см. Гравий разравнивают по всей протяженности и на его основание укладывают перфорированные дренажные трубы из ПВХ диаметром 110 мм. На этом этапе, когда уже известна высота и положение дренажных труб, в пластиковых вертикальных коллекторах при помощи коронки производят отверстия для подсоединения к ним дренажных труб. Как правило, соединение дренажных труб с вертикальными коллекторами выполняется специальными муфтами, имеющими в своей конструкции уплотнительные кольца. Соединение между собой дренажных труб выполняется обычной или тройниковой муфтой из ПВХ.

Как стирать вручную?

Принципы стирки пальто вручную:

• Раствор чистящего средства не должен быть сильно концентрированным для предотвращения разводов.
• Выбор метода: локально или тотально. Если пальто имеет проклеенные детали, как у драпа, или специальное нанесение, как в случае с кашемиром, то стирку в домашних условиях сводим к минимуму. Лучше действовать локально и одновременно мягко.
• Соблюдение температуры. Для драпового пальто максимально допустимыми являются 30–40 градусов. Применимо правило и к изделиям из кашемира.

Проверив все нюансы, начиная от средства до температуры, приступайте к стирке:

1. Процедуру удобно проводить в ванной или большом тазу.
2. Моющее средство разведите в тёплой воде.
3. Пальто погружается в воду.
4. Загрязнения очищаются бережно. Без агрессивного воздействия, скручивая, нажима с использованием губки или мягкой щётки. Идеально, придерживая изделие за плечики, совершать маятниковые движения в воде.
5. Для хорошего результата оставьте пальто в воде на 15 минут.
6. После завершения стирки меняйте воду неоднократно, чтобы выполоскать из волокон моющее средство без остатка.
7. Высушите изделие, соблюдая правила работы с пальто: допустим ли отжим (в случае с кашемиром и драпом – нет), как сушить вертикально или горизонтально (для драпа и кашемира только горизонтальная сушка).

Наберите в ванну холодную воду – 20°, добавьте туда моющее средство для шерстяных изделий (можно шампунь для волос), вспеньте;
Вещь предварительно подготовьте: почистите сильные пятна (от краев к центру), удалите валиком ворсинки, выверните наизнанку и застегните на пуговицы. Отстегните воротник, капюшон, украшения, пояс;
Погрузите изделие в емкость, хорошо промокните;
Руками поводите по поверхности материала, не пропустив ни одного участка

Особое внимание уделите замусоленным секторам. Только не трите сильно, не сдавливайте и не скручивайте ткань;
Хорошо пожмакайте изделие по направлению вниз-вверх;
Если вода в процессе стирки оказалась сильно грязной (темный оттенок), обновите ее, добавьте новую порцию шампуня

Повторите процесс, пока не уйдет вся грязь;
Тщательно прополощите пальто, несколько раз меняя воду. Можно просто поливать изделие сверху из душа или лейки;
В воду для последнего полоскания добавьте кондиционер для кашемировых вещей;
Когда закончите стирать, слейте воду и оставьте пальто на 30 мин. стекать.

Предлагаем ознакомиться Можно ли стирать адидас суперстар в машинке

Преимущества и недостатки

Керамика

Сталь как материал имеют довольно значительную стоимость, такие трубы подвержены коррозии, «зарастанию» налетом из нерастворимых солей кальция и магния. Но по прочности металл превышает любые другие виды труб и иногда без них просто не обойтись. Срок службы изделий с антикоррозионными покрытиями достигает 40 лет. Бывают гладкие и гофрированные.

Керамика – хрупкий, тяжелый материал, ее сложно монтировать, для них нет фитингов для подключения к современным смотровым колодцам, для соединения, поворота.

Самый актуальный и востребованный вид дренажных труб для частных усадьб – полимерные.

Достоинства пластиковых изделий:

• небольшая стоимость;
• легкость монтажа;
• отсутствие коррозии:
• пластичность;
• наличие в продаже огромного ассортимента труб и комплектующих (гофрированных и гладких, двухслойных и однослойных, с фильтрующим материалом и без).
• двуслойные дрены имеют очень гладкие внутренние стенки – это повышает скорость потока воды и объем отведенных вод.

Недостатки: в некоторых случаях – при опасности оползней, землетрясений, сильных просадок грунта – прочность пластика может оказаться недостаточной и придется устанавливать металлическую систему водоотведения.

Как грамотно сделать дренаж на участке

Дренажные траншеи должны быть обустроены таким образом, чтобы они сводились с основной трубе стока. Вывод грунтовых вод обустраивается в сторону расположение кювета.

Труба сверху засыпается щебнем, его слой должен составлять 20 сантиметров.

Если предполагается направить водосток в противоположную сторону от улицы, то в этом случае нужно вкапать емкость в грунт.

На обустройство дренажной системы уходит много времени и различных материалов, по этой причине возрастает стоимость проведения этой работы. Но исключать строительство этой системы никак нельзя, так как это может отрицательно сказаться на фундаменте.

Техническое обслуживание дренажных систем

Дренажная система нуждается в соблюдении правил эксплуатации. Ее обязательно необходимо проверять раз в год или полгода при работе в штатном режиме. В случае наступления продолжительных ливней и паводков, ревизию следует сделать сразу после их стихания.

Ревизия работы дренажей осуществляется при помощи смотровых колодцев

При этом обращают внимание на уровень стояния воды в колодце и ее свойства. Если воды в колодце много, она имеет застоявшийся запах, а в колодце присутствует ил или почва — систему необходимо чистить

Застой воды происходит вследствие засорения труб или колодцев, а также при образовании течи.

Чистят дренажные системы с помощью специального оборудования, состоящего из труб и насосов. Самостоятельно попробовать почистить дренаж можно с помощью фекального насоса.  Если этот способ не принес результатов, следует обратиться в службу, имеющую специальное оборудование для очистки дренажных систем.

Устройство дренажных канав

Предназначаются дренажные канавы не только для перенаправления излишков воды в дренажную яму, но и для частичного их отведения в грунт. Когда проектируют месторасположение дренажной системы, учитывают рельеф земельного участка. При наличии перепада высот, ее располагают перпендикулярно склону. Подобная конфигурация канав позволяет значительно понизить уровень почвенных вод на участке (прочитайте: «Устройство дренажной канавы на участке «).

На протяженном склоне организуют минимум две дренажные канавы, между собой их соединяют перепускными трубами. Последняя из канав, находящаяся внизу участка, должна иметь выход в дренажную яму (про

Способы обустройства дренажной конструкции

Размышляя, как проложить дренажную трубу, нужно понимать, что существует несколько способов монтажа водоотводящих конструкций:

• Траншеи с щебнем и песком. Дренаж закрытого типа, представляющий собой выкопанные в грунте канавки, заполненные слоем щебня, поверх которого укладывается песок. Для лучшего эффекта могут выполняться в форме «елочки», при этом центральная траншея, к которой подходят второстепенные, должна быть выполнена с уклоном, направленным в сторону точки сброса воды. Расстояние между дренами выбирается в зависимости от состава почвы. На глинистых оно не должно превышать 10, суглинках – 20 и песчаных – 50 м.
• Открытый дренаж. Наиболее простой в устройстве и дешевый вариант. Представляет собой канавки, шириной в полметра и глубиной около 70 см, выкопанные по периметру участка. Бортики в дренах делают скошенными, под углом около 30°. Сброс воды из системы осуществляется в общую водосточную канаву. Главный недостаток конструкции – неэстетичный внешний вид, несколько портящий ландшафт участка.
• Конструкция с использованием перфорированного трубопровода. Самая распространенная технология укладки дренажных труб. Глубинный дренаж, предназначенный для отвода высоко залегающих грунтовых вод. В грунт укладываются керамические или асбестоцементные трубы с высверленными в них отверстиями. Более современный вариант – пластик с перфорацией или готовые к укладке дренажные системы, которые можно найти в продаже.
• Дренажные лотки. Это поверхностный дренаж, позволяющий отводить с участка влагу, попавшую на него в виде атмосферных осадков. Для обустройства сооружения используются особые лотки, которые могут быть изготовлены из модифицированного бетона или пластика. Траншеи ведутся от водоприемников к месту сброса, при этом обязательно соблюдается небольшой уклон, порядка 2-3°. Детали устанавливаются в небольшие канавки, их бортики должны находиться на уровне почвы. Сверху лотки обязательно накрываются декоративными решетками.

Если территория расположена на возвышении, открытые дренажные канавки прокапываются поперек склона. Таким образом удастся «перехватить» воду, стекающую сверху.

Недостатком открытой дренажной системы считается несколько неэстетичный вид конструкции

Эта наиболее популярная система устройства дренажа для владельцев частных участков и загородных домов

Для отвода лишней влаги, попадающей на участок в виде атмосферных осадков, используются дренажные лотки

Материалы, из которых изготавливают дрены

Для дренажной системы подходят гофротрубы с перфорированной поверхностью, покрытые геотканью либо кокосовым волокном для фильтрации. Трубы обладают хорошей гибкостью, легко соединяются друг с другом.

Важно! Приобретая специальные трубы для дренажа, их не надо больше покрывать геотканью во время монтажа, что упрощает работу. Геоткань защищает трубы от замерзания

Кроме ткани, трубы вокруг обложены пенопластом для впитывания воды, траншеи не надо прокладывать предварительно дренирующим материалом. Для прокладки дренажа необходимо выкопать канавы, уложить приобретенные трубы и вывести их в коллекторы либо колодцы

Геоткань защищает трубы от замерзания. Кроме ткани, трубы вокруг обложены пенопластом для впитывания воды, траншеи не надо прокладывать предварительно дренирующим материалом. Для прокладки дренажа необходимо выкопать канавы, уложить приобретенные трубы и вывести их в коллекторы либо колодцы.

Как работают водоотводы?

Основной принцип работы дренажных водоотводов заключается в фильтрации грунтовых вод через слой гравия, кокосовой койры либо геотекстиль, распределении почвенных вод по дренажным трубам и дальнейшего их стока к водонаборному колодцу.

Принцип работы ливнёвой системы заключается в отводе поверхностных (дождевых и талых) вод с участка. Главным условием для монтажа ливнёвки является уклон, чтобы вода уходила самотёком. Для этого необходимо учитывать следующие факторы:

• расположение сооружения – чтобы определить длину труб;
• рельеф местности;
• климатические условия, объём выпадаемых осадков, их средний показатель за год – чтобы рассчитать объём канализационных труб и колодцев и т.д.

Ливнёвая канализация представляет собой точечный водоотвод. Точечные элементы служат для сбора осадков. Вода направляется по желобам в водоотвод, затем в специальные канавы с решётками, по которым отдаляется от участка.

Это довольно таки удобно, если постройка расположена на склоне, так как при установке правильного угла отпадает необходимость монтажа дополнительных труб, вода в таком случае выводится самотёком напрямую в канавы.

Для чего нужны дренажные трубы и каков их принцип действия

Трубы для дренажа позволяют осуществить отвод грунтовой воды от участка или придомовой территории. Они представляют собой гофрированные толстые шланги с перфорацией, которые прикопаны на определенной глубине. Принцип действия труб для дренажа грунтовых вод достаточно прост. Как известно, вода всегда идет там, где проход проще. Этот закон физики касается множества областей и никогда не нарушается. Просочившись сквозь перфорацию, влага беспрепятственно устремляется по трубе туда, куда ее направит мастер. Таким образом, воде не нужно просачиваться сквозь грунт. В итоге почва осушается.

Особую важность дренаж имеет для фундамента жилого строения. При переизбытке влаги основание дома будет быстро разрушаться, что негативно скажется и на самой постройке

Изделия для производства дренажа достаточно гибкие, чтобы их было проще прокладывать
