Как построить деревянную лестницу на второй этаж – технология изготовления – схема и видео

Плюсы и минусы лестниц из дерева

Деревянные лестницы имеют свои преимущества и свои недостатки. Ознакомимся с ними подробнее.

  • Низкая стоимость стройматериала;
  • экологичность древесины;
  • простота обработки;
  • возможность монтажа своими руками;
  • небольшой вес;
  • эстетичный внешний вид.

Отрицательные стороны древесины :

  • Невысокая прочность в сравнении с бетонными или металлическими лестницами;
  • дерево – природный материал и ему свойственно портиться и видоизменяться. Поэтому через некоторое время могут понадобиться профилактические работы;
  • пожароопасность материала.

Дерево – отличный материал для дачных построек. Как дешево построить сарай на участке, узнаете из следующей нашей статьи.

А в этой статье можно прочитать информацию о строительстве беседки .

Основные элементы

Основные элементы деревянных лестниц

Лестницы в своих домах представляют собой один или несколько пролетов. Они могут соединять этажи напрямую либо иметь в своей конструкции межэтажную площадку.

Перед сборкой деревянной лестницы, нужно подробно изучить устройство марша. Все его составляющие выполняют определенные функции:

Косоур. Этот элемент представляет собой опорную балку с вырезанной гребенкой. Здесь устанавливаются подступенки и ступеньки.

Тетива. В некоторых случаях (например, когда одна сторона лестницы прислонена к стене) выполняет роль опоры, как и косоур. Этот элемент подлежит тщательной разметке, чтобы ступеньки лежали ровно и на одном уровне.

Ступень — неотъемлемый элемент любой лестницы, который крепится к одной из описанных выше балок.

Подступенок — часть лестницы, главная задача которой — поддержание центра ступеньки. Не является обязательным элементом.

Опорные столбики. Эти элементы устанавливаются по нижним и верхним углам лестницы, используются как основания для перил.

Балясина. Предназначена для бокового ограждения, используется в качестве опоры для поручней.

Перила (поручни). Нужны для удобного и безопасного подъема человека по лестнице. Устанавливаются на опорные столбики и балясины.

Дистанционная втулка. Этот элемент устанавливается в том случае, если у лестницы несколько пролетов.

Компактная лестница на второй этаж

Что значит, компактная лестница. Скорее всего, под этим термином подразумевается сооружение небольших размеров, которое можно уместить на небольшой площади. Во всяком случае, она не должна занимать много пространства и не мешать. И из винтовых, и из маршевых видов такие конструкции можно возводить. И в этом плане винтовые предпочтительнее, хотя, если сделать маршевую лестницу крутой, то занимать они будут немного места. Обычно такие сооружают из подвалов или на чердаки.

Итак, рассмотрим, как можно провести установку компактной лестницы в дом на второй этаж.

Как сделать компактную лестницу своими руками

Рассмотрим именно винтовой вариант. В основе конструкции лежит опорный столб, на который будут крепиться степени. Для столба лучше выбрать трубу диаметром 80-100 мм. То есть, будем собирать металлическую конструкцию с использованием сварки.

В первую очередь, как всегда, надо рассчитать количество ступеней и их размеры. Берем стандартные параметры. Но так как у винтовых лестниц ступени имеют конусообразную форму, то и расчет надо вести по-другому. Это в основном касается глубины.

  1. Для этого надо знать длину окружности, которая формирует внешние границы ступенек. К примеру, если диаметр компактной лестницы будет 1 м, то длина окружности рассчитывается по формуле: 2πR или πD, где D — тот самый диаметр 1 м. Отсюда получаем, что длина окружности равна 3,14×1= 3,14 м.
  2. Теперь данное значение надо разделить на количество ступенек, которое должно быть не больше 10. Даже если 10, то внешняя ширина каждой – это 3,14/10=0,314 м или 31 см. Так как лестница компактная, то на одном пролете будет не более 6 ступеней, поэтому расчет надо проводить под них.
  3. Далее надо рассчитать точное количество ступеней по всей высоте лестницы. Для этого потребуются три параметра: высота потолков, толщина перекрытия, толщина ступени. К примеру, первый – 2,7 м, второй –15 см, третий 2 см. Для расчетов берем стандартное расстояние между ступеньками, пусть будет 20 см. Высота лестницы – это 270 плюс 15 равно 285 см. Делим данный параметр на 22 (это толщина ступени плюс расстояние между ними), получаем с округлением 13 ступенек. В данном случае нижняя ступенька – это напольное основание первого этажа.

Итак, в первую очередь по полученным размерам изготавливается 12 ступенек. Они могут быть изготовлены из уголка или листового железа толщиною не менее 6 мм. Затем устанавливается и крепится опорный столб. После чего к нему равномерно по длине привариваются ступеньки. Основное к ним требование – горизонтальность расположения.

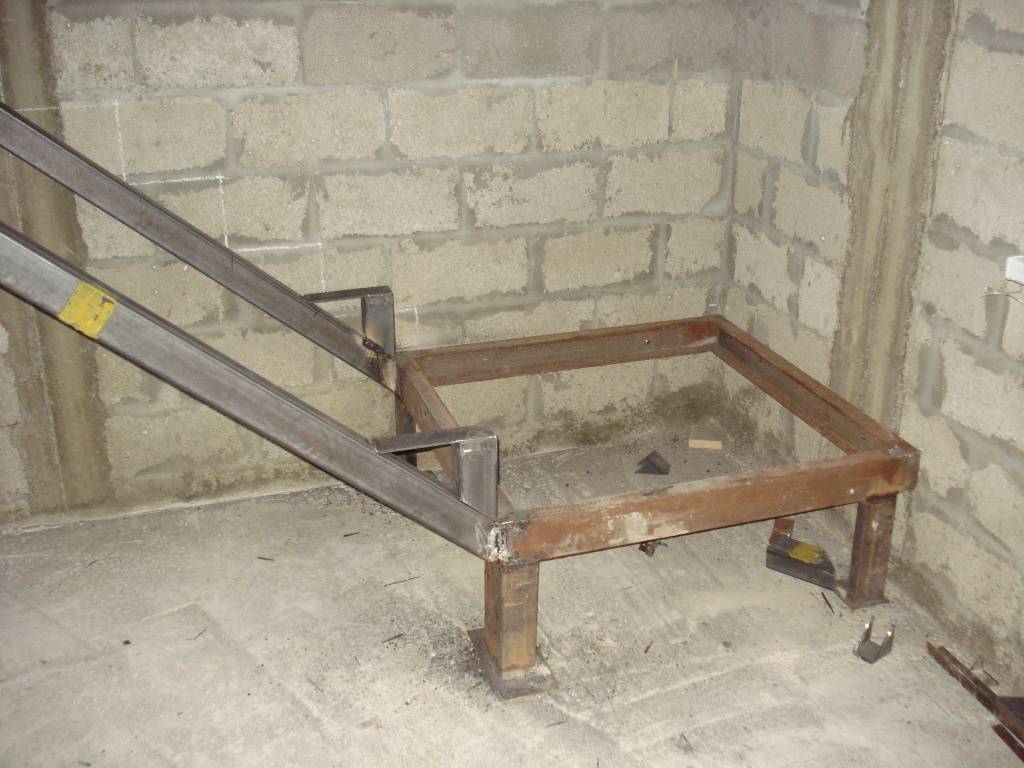

Сборка компактной металлической лестницы с установкой ступенек

Особенности монтажа деревянной лестницы

Независимо от ее конструкции все основные технологические операции идентичны. Если разобраться в нюансах строительства лестницы одномаршевой, то собрать ее по любой другой схеме не составит никакого труда.

Специфика подготовки составных частей

Ступени. Для них выбираются отрезки доски, не имеющие никаких дефектов в виде сколов, трещин, искривлений. Их рекомендуемая толщина, с учетом предполагаемых нагрузок, 35±5. Больше нецелесообразно, так как повышается и расход материала, и суммарный вес конструкции. Меньше нежелательно по соображениям безопасности перемещения по лестнице (с учетом переносимых грузов).

На этапе подготовки ступеней необходимо скруглить острые грани фрагментов досок, чтобы исключить риск травматизма. Кроме того, их лицевая поверхность и торцы должны быть тщательно отшлифованы – никаких сколов, заусениц и так далее. Здесь вам как нельзя кстати будет хорошая шлифмашинка. Длина ступеней выбирается в зависимости от выбранной схемы деревянной лестницы. Но их выступы за косоуры более чем на 3 (см) нежелательны.

Подступенки. Они не являются несущими элементами, и часто играют всего лишь декоративную роль. Вот на них можно немного сэкономить, используя доску на 10 или 15. Кстати, некоторые деревянные лестницы собираются и без них. Смотрятся такие конструкции даже более эффектно, и, кроме того, значительно упрощается уборка пролетов.

Косоуры. Это опорные элементы для всей лестницы, поэтому пиломатериалы для них следует выбирать особенно тщательно

Особое внимание – равенству всех параметров. Оба косоура должны быть как «братья-близнецы», иначе лестница после сборки получится асимметричной, с перекосами, искривлениями и так далее. На рисунках показаны некоторые варианты косоуров

На рисунках показаны некоторые варианты косоуров.

Целесообразность изготовления своими руками элементов ограждения под вопросом. Хорошо, если есть возможность произвести обработку балясин, поручней на станочном оборудовании. В противном случае лучше приобрести готовые образцы. С учетом того, что именно они (особенно при боковом обзоре) в первую очередь бросаются в глаза, такие затраты вполне оправданы.

Межэтажные деревянные лестницы – подбор комплектующих и несущих элементов

Возможно, что создаваемая лестница окажется первым вашим опытом, тогда лучшим выбором будет прямая лестница. Этот вариант прост в изготовлении, его установка и монтаж также не очень сложны, а полученный результат будет соответствовать всем основным требованиям по прочности, удобству и долговечности.

Изготовление деревянных лестниц своими руками

Изготовление лестницы из дерева своими руками возможно при наличии соответствующих инструментов, качественного пиломатериала и опыта.

Материал для строительства лестницы:

  • Бруски для ступенек, толщина которых должна быть не менее 40 мм.
  • Доски приблизительно такой же ширины и размера предусмотренного проектом.
  • Балки для проступи 30-40 мм.
  • Балки для подступеней не менее 30 мм.
  • Брус для косоуров или тетивы 50х250 мм.
  • Поручни, перила и балясины можно сделать самостоятельно, но лучше купить готовые.
  • Для крепежа используются шурупы из нержавеющей стали.

На рисунках представленны чертежи деревянных лестниц

Конструктивные элементы деревянной лестницыСхема устройства деревянной лестницы на второй этажСхема – способы крепления тетивы деревянной лестницыСхема – разметка косоура деревянной лестницыЧертеж деревянной лестницы на 2-й этаж домаПараметры деревянной лестницы

Как сделать лестницу из дерева на второй этаж своими руками

Современные коттеджи и частные дома предполагают наличие 2-х и более этажей, причем самый верхний из них может быть как жилым, так и не жилым помещением. В любом случае необходима лестница.

Самостоятельно смастерить надёжную межэтажную или чердачную лестницу из бетона или металлоконструкций достаточно тяжело, чего нельзя сказать о деревянной.

Собрать ее под силу даже начинающему мастеру.

Из этой статьи Вы узнаете, какие виды деревянных лестниц бывают, в чем их отличия, какой материал используется для изготовления пролетов. Кроме того, каждый из Вас сможет сам изготовить лестницу из дерева на второй этаж – в статье мы приведём примерные расчеты и фото.

Сборка готовых конструкций

Сегодня не обязательно делать все своими руками. Есть множество компаний, которые проектируют и изготавливают лестницы сборные из дерева разных сортов. Это своего рода конструкторы из отдельных элементов, с уже готовыми крепежными пазами и отверстиями.

Среди множества моделей легко подобрать ту, которая подойдет вам и по размеру, и по конфигурации. Для этого нужно только определиться с площадкой под неё и измерить высоту помещения. Если возникнут трудности, специалисты компании помогут определиться с выбором.

Цена таких изделий благодаря крупносерийному производству весьма доступна. Она гораздо ниже, чем у лестниц, сделанных на заказ. Например, стоимость модульной лестницы ЛС 91 из сосны – всего 16-18 тысяч рублей.

Сборка деревянной лестницы ЛС 91 выполняется своими силами за короткое время

К каждой модели прилагается вся необходимая фурнитура и подробная инструкция по сборке деревянной лестницы. Встречаются и модели, состоящие из отдельных секций, отличающихся размерами и количеством ступеней. Из них путем комбинирования можно сконструировать лестницу, идеально подходящую вам по габаритам.

Например:

Лестница-конструктор К-040м

Эта модель состоят из трех секций:

  • Секция А – первый марш с опорной рамной конструкцией для поворотной площадки;
  • Секция В – площадка;
  • Секция С – второй марш.

Все секции выпускаются в нескольких вариантах с количеством ступеней от 5 до 9 и разными габаритами площадки. Чтобы лестница деревянная сборная получилась нужной высоты и соответствовала ширине проема, достаточно выбрать нужную комбинацию из приведенной ниже таблицы.

Таблица высот в зависимости от комбинации

Как сделать деревянную лестницу своими руками

Пройдя все предыдущие этапы от проектирования до выбора материалов, вы подошли к самому главному этапу — непосредственно монтажу лестницы. В ходе строительства деревянной лестницы своими руками пошаговая инструкция очень пригодится. В данном разделе мы расскажем про прямую одномаршевую лестницу. Описание самостоятельного монтажа лестницы на второй этаж из дерева с поворотом, а также винтовой лестницы вы сможете найти на нашем сайте.

Монтаж тетивы или косоуров

Сборка деревянной лестницы начинается с установки косоура (тетивы):

На доске для косоура необходимо отмерить рассчитанную ранее длину косоура и выполнить срез таким образом, чтоб нижняя часть косоура легла ребром на плоскость пола.
Для подготовки косоура необходимо на доске разметить с помощью уголка ширину ступени и высоту подступенка с учетом толщины досок для них.
При помощи ножовки следует выполнить вырезы, важно чтобы плоскость, на которую будут установлены ступени, располагалась параллельно полу.

При монтаже деревянной лестницы в зависимости от ширины пролета, возможно, потребуется более двух косоуров для усиления конструкции.

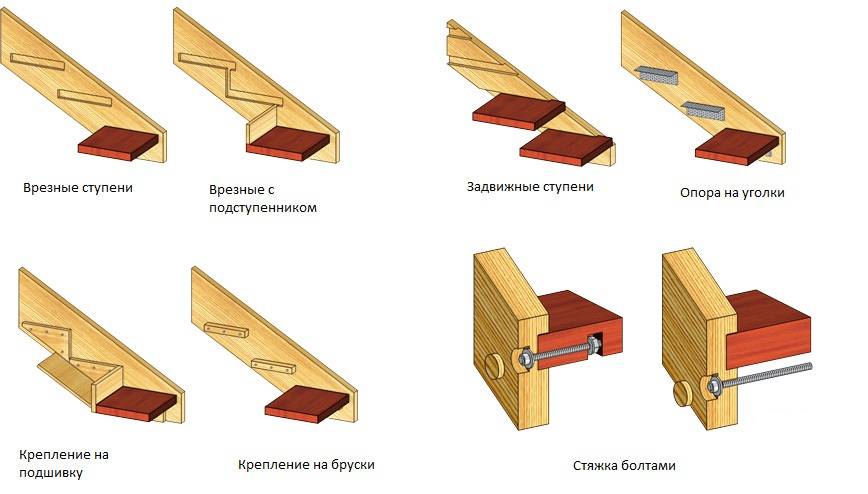

Монтаж лестницы из дерева возможен не только на цельном косоуре, на рисунке ниже представлен вариант сборки косоура с кобылками и вариант сборки тетивы.

Сборка ступеней и подступенков

Крепление подступенка выполняется в подготовленных вырезах косоура. Крепление осуществляется на саморезы, которые в дальнейшем шпаклюются или зашиваются в процессе отделки.

После крепления подступенка выполняется монтаж ступеней, подготовленных ранее, длина их должна быть больше расстояния между косоурами на 10-20 мм, соединение осуществляется при помощи клея или с использованием саморезов, которые также утапливаются в дерево и в дальнейшем закрываются шпаклевкой или в ходе отделки другими материалами.

Монтаж ограждений

Для безопасности перемещения и придания конструкции эстетичного вида устанавливают ограждения.

На нижних и верхних ступенях устанавливают опорные балясины, между балясинами нужно натянуть веревку, которая будет имитировать поручень, под который необходимо будет подогнать остальные балясины. В ступенях на расстоянии от края в ½ ширины балясины делаются отверстия. Затем в них вклеиваются шканты (так, чтобы они выступали на 10-15 мм над поверхностью).

В основаниях столбов и балясин делаются отверстия, равные диаметру шкантов. Заготовки сажают на шканты при помощи клея, выравнивая вертикально. Далее готовят перила, края которых срезаются под нужным углом и фрезеруются снизу. Для крепления на опору на срезе заготовок делаются отверстия. Перила насаживаются на шкант, зафиксированный клеем в опорном столбе.

Далее поручни устанавливаются в пазы на балясины, промазанные клеем. Несмотря на то, что крепление в пазы довольно надежно, рекомендуем завернуть в стыки тонкие саморезы.

Расчет

Чтобы сделать деревянную лестницу своими руками необходимо произвести точные расчеты и составить чертеж.

  1. Угол наклона лестницы не должен быть выше 45 градусов.
  2. Глубина проступи не должна быть меньше 250мм.
  3. Высота подступенка находится в пределах 160-200мм.
  4. Минимальная ширина проема 1000мм.
  5. Высота ограждений (перил) не должна превышать 1000мм. Для детей устанавливаются дополнительные поручни на высоте 600мм.
  6. Вертикальный проем не должен быть ниже 2000мм.

Расчет для лестницы можно произвести в компьютерной программе.

Применяя эти простые правила можно построить правильную и удобную лестничную конструкцию для дома или для крыльца.

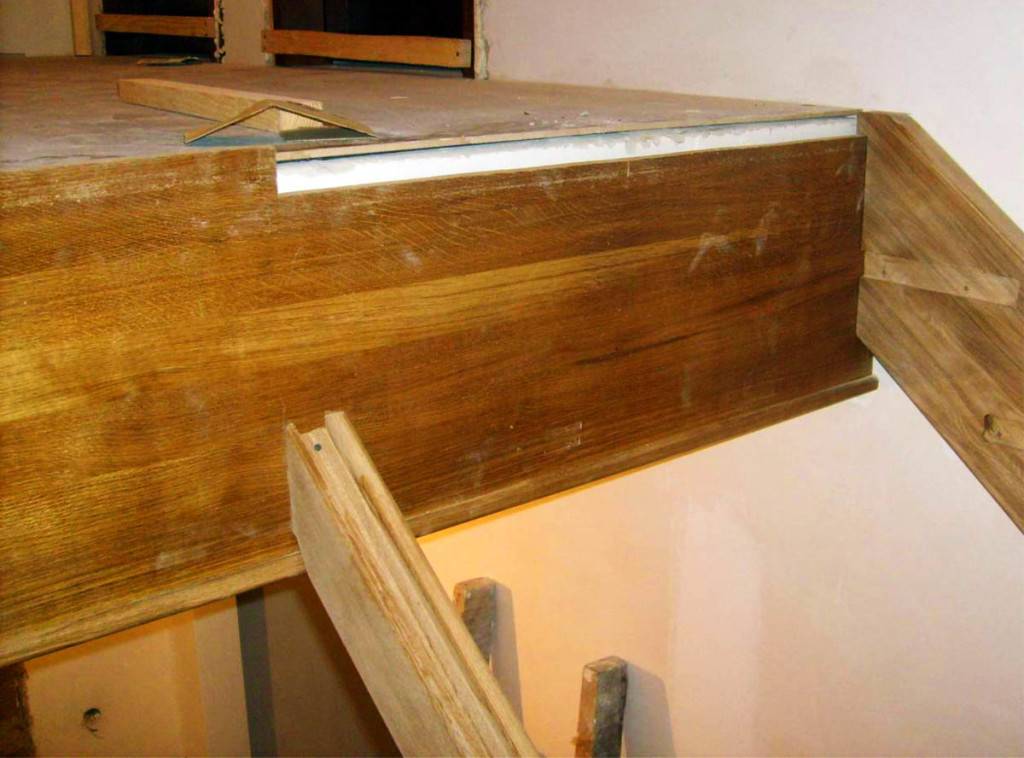

Вырез для ступени на втором этаже.

Инструкция по сборке и монтажу

Сборка лестницы для дома на деревянных косоурах или тетивах начинается с установки несущих элементов. Жесткая фиксация в верхней и нижней точках производится с помощью уголков, резьбовых соединений, или анкеров (в зависимости от материала перекрытия и пола). Перед окончательным закреплением несущих конструкций неплохо бы лишний раз проверить совпадение горизонтов.
Для этого используется уровень, положенный на горизонтальные “зарезы” (место крепления будущей проступи). Если косоуры резались по одному лекалу, то волноваться особо не стоит. Так что не ленитесь в процессе сборки лишний раз заглянуть в чертеж и держите под рукой измерительный инструмент.

Проверка равномерности горизонтов строительным уровнем.

Лестница из бревен

Достаточно часто возникает вопрос: “А можно ли сделать лестницу из бревна?”. Конечно можно. Только из одного бревна ее сделать не получится. Давайте рассмотрим варианты.

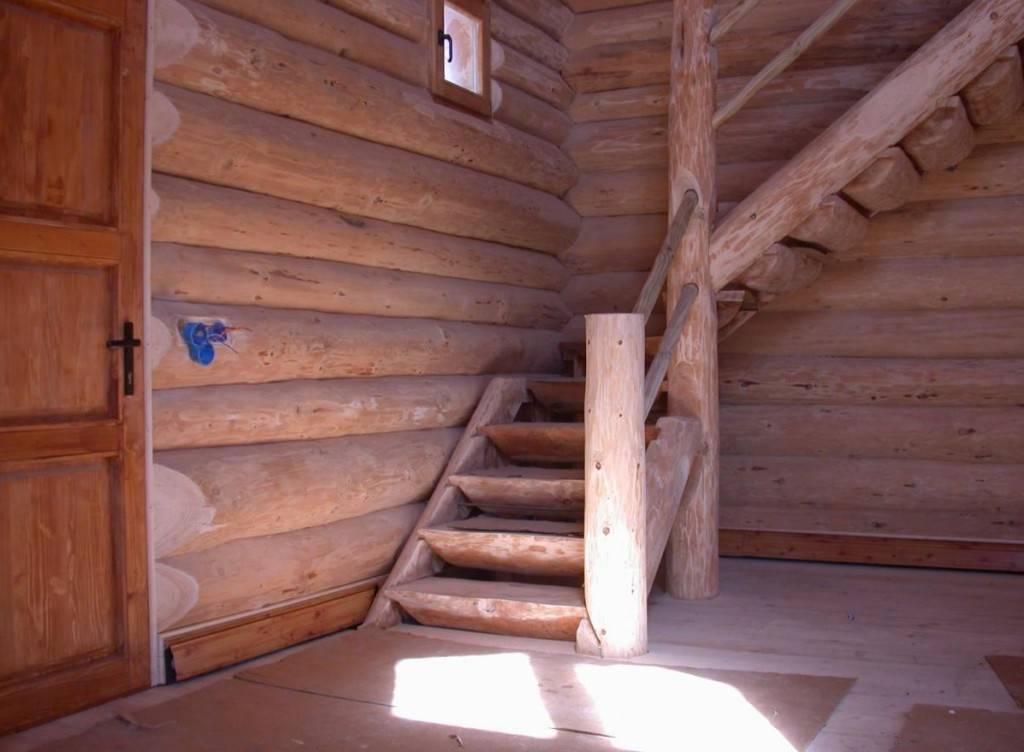

Лестница из бревен имеет массивный вид.

Бревна распиливаются пополам. Из этих заготовок впоследствии будут изготовлены ступени и несущие части (можно сказать массивные “тетивы”). Для удобства обратимся к самому простому проекту – прямой лестнице. После обработки лицевой стороны с помощью электрорубанка и наждачного круга, приступаем к разметке внутренней стороны. На ее будут закреплены ступени и крепежные элементы (стальной уголок самый подходящий для такой массивной конструкции вариант, крепится резьбовым соединением или анкером).

Стальной уголок для лестницы из бревен.

Устанавливаем наши тетивы, закрепив их на перекрытии и на полу. В соответствии с разметкой, саморезами крепим к тетивам бруски, которые будут поддерживать наши ступени из полубревен (ширину выбирайте сами). Непосредственно перед фиксацией проверяем уровнем горизонт каждой ступени. Сверлим отверстие через тетиву в торец ступени, не допуская при этом ее смещения. Закладываем анкер и затягиваем его до упора. На каждую ступень приходится четыре анкера. Маленький секрет крепежа – для большей надежности внутрь высверленного отверстия капните силиконовый герметик, а после уже закладывайте анкер
. Головку анкерного болта можно спрятать в потай.

Крепление брусков к тетиве с помощью саморезов.

Для монтажа такой лестницы можно использовать и резьбовые соединения с организацией скрытых “окон” в ступенях для стягивающих элементов, но для этого нужны серьезные навыки работы с деревом. Такая конструкция из бревна гораздо надежнее.Из бревна можно также изготовить ступени для лестницы крыльца, что тоже весьма интересно.

Крыльцо из бревен придает Вашему дому дух средневековья.

Лестница из бревен своими руками.

Обработка готового изделия

Все элементы лестничной конструкции надежно закреплены и зашкурены. Остается только обработать поверхность крыльца или лестницы для дома специальными средствами защиты от насекомых, от гниения и для придания красивого внешнего вида.
Внутридомовые лестницы должны гармонично вписаться в интерьер помещения. Поэтому для обработки этих конструкций применяется лаковое покрытие. При необходимости, лестницу можно тонировать в подходящие оттенки цветным лаком, морилкой или же выбелить (этот прием сейчас очень популярен).

С помощью специальных лаков или морилки, лестницу можно тонировать в любой из цветов.

Весь процесс обработки можно разделить на три основных процесса:

  • шлифовка;
  • грунтовка;
  • защита лаком.

Лучше всего шлифовать лестницу на начальном этапе разобранном виде.

Обработку крыльца дома из дерева очень хорошо производить олифой, нанесенной в несколько слоев. Это предотвратит конструкцию от гниения, и продлит срок ее использования.

Новичку без определенных навыков работы с инструментом, построить самостоятельно лестницу будет не просто. Однако это возможно. Главное правильно произвести расчет и точно разметить элементы конструкции
. Монтаж точно выверенных деталей не составит больших хлопот.

Профессиональное изготовление и установка деревянной лестницы.

Обновлено: 14.11.2017

103583

Руководство по монтажу

Сейчас в магазинах можно найти готовые винтовые конструкции, сборка которых не представляет особой сложности. В таком случае начинающему мастеру нужно лишь соблюдать пошаговую инструкцию, приложенную к товару, и проверить надежность крепления составных частей (ступеней, опоры, перил). Также существует возможность применения образцов ступеней из дерева – их можно установить при любых параметрах изделия. Однако не забудьте тщательно зашлифовать все края по окончанию работ.

Установка опоры

Опорой винтовой лестничной конструкции могут быть бетонные, стальные, деревянные или кирпичные столбы. Каждый из элементов скрепляется между собой с помощью болтов и изредка муфт. В результате должна получиться такая опорная стойка, которая способна выдержать вес готового изделия и человека.

Опорный столб, из какого бы материала он ни был изготовлен, соединяется с нижней и верхней частью лестницы одновременно. Размеры этого элемента могут варьироваться, в зависимости от разновидности. Диаметр бетонной и деревянной стоек равняется 15-20 см, диаметр металлической опоры — не более 10 см.

Говоря об изготовлении и установке тетивы своими руками, нужно учитывать трудоемкость процесса придания деревянным деталям гнутой формы. С этой целью используют специальную технологию, которая предполагает размачивание дерева, формирование нужных пропорций и просушку.

Монтаж ступеней

Для комфортного передвижения между этажами важно правильно расположить оси. При выборе металлической лестницы монтируется каркас необходимой формы с помощью металлических уголков

Последние привариваются к опорному столбу в виде прямых пластин. Также можно приварить между собой три металлических профиля, впоследствии должна получиться своеобразная подставка для ступени.

Что касается полностью деревянной лестницы, то здесь проще изготовить клинообразные ступени с отверстием в узкой части и нанизать их на опорный стержень. Можно приобрести и уже готовые комплектующие для сборки модульной лестницы.

Ограждения и перила

Предпоследний этап возведения винтовой лестницы предполагает установку ограждения. В случае с винтовыми моделями оно служит дополнительной защитой, а также выполняет декоративную функцию. Чаще всего ограждение изготавливается из металлических труб или кованных элементов, что смотрится весьма эффектно и делает интерьер дома более стильным.

Если вы планируете возводить деревянную винтовую лестницу, то обратите внимание на балясины и перила из дорогих пород древесины. Однако монтаж закругленных перил проводить очень сложно – для этого необходимо заранее вымочить и просушить детали

Именно поэтому профессионалы советуют использовать имитацию под дерево (изделия на основе ПВХ).

Виды конструкций лестниц

При выборе лестничной конструкции основным фактором служит размер площади, необходимой для ее возведения. На втором месте стоит удобство и комфорт подъема и спуска. Здесь нужно учитывать частоту использования, наличие в доме детей и пожилых людей.

Немаловажным критерием является и эстетичность. Лестница должна сочетаться с интерьером комнаты. Кроме того, нужно учитывать материальные возможности: изготовление деревянных лестниц со сложной конфигурацией требует больших временных и финансовых затрат, чем более простых по форме и исполнению вариантов.

Маршевые

Являются наиболее популярными. Свое название получили благодаря маршам (пролетам) — группе объединенных ступеней. В лестнице может быть один или несколько маршей.

Выделяют прямые конструкции (одномаршевые и двуххмаршевые, с площадкой для отдыха). Они могут быть отдельно стоящими или размещаться около стены. Но прямые модели требуют много площади, поэтому чтобы сэкономить полезное пространство, предусматриваются двухмаршевые варианты с поворотом под углом от 90 до 180 градусов.

У марша бывает криволинейная форма с оптимальным углом подъема, тогда применяются поворотные ступеньки, которые также имеются у конструкций с двумя и тремя маршами без площадок.

Наиболее популярными видами деревянных лестниц для загородного жилого дома являются:

  1. Обычные одномаршевые. Имеют простую конструкцию с пролетом в центре помещения или около стенки – самые прочные с надежной опорой.
  2. Криволинейные одномаршевые. Устанавливаются в больших помещениях, чтобы подчеркнуть просторность. Они отличаются плавным поворотом и расширенными с внешней стороны ступеньками.
  3. Маршевые с нижними поворотными ступеньками. Иногда такой вариант предусмотрен планировкой помещения, может поддерживать выбранный архитектурный стиль.
  4. Простая 2-х маршевая система. Лестница с двумя маршами и с межэтажной поворотной площадкой может монтироваться над дверью и экономить место.
  5. 2-х маршевая Г-образная конструкция. Располагается в прямоугольном проеме вдоль перпендикулярных стенок и экономит пространство.
  6. 2-х маршевая П-образная лестница с верхней площадкой и поворотными ступеньками. Конструкция монтируется в шикарных особняках с большим холлом.
  7. 3-х маршевая система с двумя площадками. Такая разновидность лестниц экономит пространство, но требует значительной высоты потолка.

Для выбора определенной конфигурации следует правильно рассчитать и замерить свободную площадь для монтажа, составить чертеж. Подробное руководство о том, как это сделать, будет ниже.

Винтовые

Конструкции винтового типа применяются реже, как правило, при ограниченной площади или из эстетических соображений владельца частного дома. Они не так удобны, как маршевые, по ним сложно транспортировать мебель. Чтобы установить лестницу, нужно будет выполнить сложные подсчеты, так как при небольшой погрешности она может утратить свои функциональные способности.

Винтовые лестницы иногда выполняют просто декоративную функцию, особенно с ограждением, выполненным художественной ковкой. Устройство таких вариантов возможно практически в любом помещении, т.к. они занимают меньше места, чем конструкции с поворотом. Различают следующие типы:

  • с консольным защемлением ступенек на внутреннем столбе;
  • с опорой ступенек на внутренний столб и периметральные стены;
  • с консольной опорой ступенек на обсадную трубу;
  • с опорой на ограждение и гнутые тетивы.

Более сложными вариантами является модульные винтовые лестницы. Сборку конструкции производят из модулей, складывая их под углом в определенной последовательности. Они бывают с центральным косоуром (ступени крепятся к модулям, а края соединяются больцами) и центральной колонной (опираются на наборную колонну, соединяются больцами). Читайте подробнее о деревянных винтовых лестницах.

Винтовые лестницы позволяют экономить пространство
