Как самостоятельно сделать вибростол?

Технология изготовления вибростола

В процессе изготовления вибростола из стали нужно учесть следующие моменты:

  • наилучший вариант крепления — заклепки, поскольку они способны долгое время выдерживать вибрационные нагрузки;
  • чаще применяют сварку, из-за чего виброплощадку крепят к станине через пружины;
  • высоту конструкции подбирают индивидуально — она зависит от комплекции мастера;
  • вибратор крепят хомутами к плите либо на площадку, которую приваривают к ней снизу.

Наиболее экономичным решением являются сборные конструкции:

  • Они подходят для изготовления бордюров, красивых фигурных элементов или лотков ливневки.
  • После обустройства дорожек тротуарной плиткой и стоянок стол-пресс можно переставить на виброплиту для заключительного выравнивания и уплотнения облицовки.
  • Форма устройства может трансформироваться в столешницу циркулярного станка.

Станина

Для изготовления этого элемента можно воспользоваться любой схемой вибростола либо произвольными размерами. Конструкцию выполняют методом сварки из уголка двух одинаковых рамок либо сборкой станины путем приваривания 4 стоек к рамкам.

Вместо уголка подходит также любой сортамент. Укосины с ребрами жесткости совершенно не обязательны, поскольку оборудование не предполагает воздействие значительных эксплуатационных нагрузок.

Виброплатформа

Чтобы обеспечить мобильность устройства, обязательным условием является наличие съемной крышки-платформы виброспресса. Ее можно получить из следующих материалов:

  • стальной лист от 2,5 мм;
  • многослойная фанера, плиты ДСП, ОСБ.

Для закрепления вибродвигателя снизу центра платформы рекомендовано использовать такие методы:

  • усилить несущую раму столешницы, использовав посередине ее уголок, к нему приварить пластины, являющиеся местом крепежа электропривода;
  • в плите высверлить отверстия, чтобы через них винтами, имеющими потайную головку зафиксировать мотор;
  • приварить к столешнице снизу хомуты (если она металлическая);
  • установить двигатель на земле, выполняя передачу вращения посредством ремня на вал, снабженный эксцентриком (его крепят к плите на подшипниках).

Для установки пружин, способных усилить вибрацию, передаваемую  двигателем, требуется подготовить посадочные поверхности. С этой целью углам станины приваривают отрезки труб, заводя в них концы пружин. Если платформа выполнена из уголка, тогда пружины приваривают непосредственно к нему либо устанавливают их внутри отрезков труб. При трубчатой форме стоек станины пружины сразу закладывают внутрь уже готовых стаканов.

Вибродвигатель

Рисунок 3. Устройство вибростола для плитки

Изготовить вибропресс без главного узла не представляется возможным, поскольку он обеспечивает колебания верхней платформы. Для этой цели понадобится готовый вибратор либо самостоятельно изготовленный эксцентриковый узел, состоящий из электродвигателя подходящего размера и мощности.

Заводской вибратор

Поскольку предполагается, что самодельный вибрационный стол после завершения бетонных работ необходимо будет переделать в циркулярку, лучшее решение для привода — заводской мотор «Вибратор ЭВ-98Е площадный». У него настроена регулировки амплитуды колебаний, благодаря чему вынуждающую силу удобно установить так, как требуется для комфортного биения в 1 мм.

Самодельный вибропривод

Примитивный образец решения, как сделать своими руками вибростол для выпуска тротуарной плитки — это изогнутый в тисках кусок арматуры, который зафиксирован в электродрель. После включения инструмента, закрепленного на хомуте, а затем регулировки оборотов, такой изогнутый край прута обеспечивает разбалансировку, чем создается необходимая вибрация.

При применении б/у электродвигателя используется схема, схожая заводской конструкцией:

  • на шпонку вала крепят эксцентриковый блин;
  • появляется возможность регулирования амплитуды.

Вибромотор своими руками для вибростола

Вибрационный стол состоит из следующих частей:

  • силовой металлоконструкции, представляющей собой раму;
  • столешницы, подвижно закрепленной на опорной станине;
  • электропривода, представляющего собой вибрационный двигатель;
  • пружин, необходимых для связи площадки со стальной рамой;
  • электрического пульта управления, установленного на станине.

Эффективное уплотнение обеспечивается при следующих условиях:

  • уменьшенной вибрационной амплитуде;
  • равномерной вибрации площадки.

Для этого важно:

  • правильно подобрать вес груза;
  • определить координаты крепления привода;
  • подобрать характеристики вибромотора.

Что такое вибростол и как он работает?

Вибростол — это конструкция, поверхность которой способна совершать колебательные движения с частотой до 3000 в минуту. Предназначен он для изготовления штучных изделий из бетона способом вибролитья. С его помощью вы сможете:

  • трамбовать цемент, а также смеси из асфальтобетона различных фракций;
  • производить тротуарную плитку, еврозаборы, подоконники, памятники;
  • заниматься изготовлением пеноблоков;
  • проводить различные испытания.

Устроен агрегат просто: на станине с помощью пружин или подвесов закреплена верхняя рабочая поверхность (столешница). Это важнейшая часть вибростола, изготовленная из стальных листов. На ней будут располагаться формы с бетоном.

Снизу на стальном листе закреплен электродвигатель требуемой мощности с эксцентриком на валу. Задача последнего — радиально смещать центр тяжести движка для того, чтобы тот непрерывно вибрировал. Обычно для этих целей используют вибродвигатели марок ИВ — 98 или ИВ — 99.

Колебания мотора передаются рабочей поверхности, а от нее формам из стали или различных полимеров. В результате бетон в них постепенно уплотняется и оседает, из него уходят пузырьки воздуха. Это необходимо для того, чтобы получилось прочное, устойчивое к нагрузкам изделие.

Конструкция стола

Вибростол для производства тротуарной плитки состоит из трех основных элементов:

  1. Неподвижный каркас.
  2. Подвижная столешница.
  3. Двигатель.

Также в конструкцию входят дополнительные элементы, набор которых зависит от особенности его изготовления. Например, могут использоваться пружины, пусковой механизм и прочее. Рассмотрим особенности основных элементов.

Неподвижная часть

Это каркас конструкции стола, имеющего четыре ножки и не имеющей столешницы. Форма неподвижной части может быть разной – квадрат или прямоугольник. Конструкция должна быть достаточно прочной.

Этот показатель зависит от габаритов подвижной части – столешницы. Высота должна соответствовать вашему росту. Так, высота может колебаться от 800 до 1100 мм. При этом учитывается, что сверху будет закрепляться подвижная часть конструкции.

Каркас можно изготовить из профильной трубы или металлического уголка. Лучше всего для изготовления каркаса использовать сварку. Это позволит достичь хорошей жесткости.

Подвижная столешница

Форма столешницы должна соответствовать форме изготовленному каркасу. По ширине, она может незначительно превышать. Плоскость подвижной части должна быть идеально ровной без перепадов по высоте.

Каркас столешницы изготавливается из металлического уголка размером 60 на 60 мм. После этого внутренний размер рамки измеряется и по размеру вымеряется лист металла толщиной до 10 мм.

Совет!
Для столешницы вместо листа из металла можно использовать сантиметровую дюраль, оргстекло и подобный листовой материал.

Вырезанный по размеру лист металла приваривается к уголку сваркой

Важно следить за тем, чтобы в процессе сварки он не искривился под воздействием высокой температуры. Чтобы это предотвратить, некоторые прикручивают к уголкам лист болтами, а сами болты приваривают к уголку

В результате таких действий, у вас получится столешница, имеющая по периметру бортики от уголка, которые будут препятствовать падению форм с заготовками при включенном двигатели.

Двигатель

Мощность выбранного двигателя должна соответствовать площади стола. Например, для мощности в 1 кВт, стол может иметь размеры 1500×800 мм. Эти параметры приблизительные и ориентированы они преимущественно на предотвращение нагрузки на двигатель.

Помимо мощности, следует обращать внимание и на другие характеристики. На втулки и подшипник оказывается большая нагрузка

Чтобы они работали исправно продолжительный период времени необходимо сразу выбирать двигатель с соответствующими характеристиками. Некоторые модернизируют его, убирая втулки, и заменяют их мощными подшипниками.

Совет!
Работоспособность мотора можно незначительно увеличить, если установить на вал двигателя эксцентрики.

Пошаговая инструкция для изготовления вибростола с горизонтальной вибрацией

Первое, на что стоит обратить внимание перед началом работ – размер столешницы. Считается, что минимальный размер поверхности должен быть 600х600, так как при более узких сторонах, формы будут падать в процессе движения

Кроме того, узкая конструкция будет обладать меньшей устойчивостью.

Во многом размер вибростола определяется необходимым объемом производства. Можно сказать, что здесь есть прямая зависимость – чем больше элементов должно быть изготовлено за один раз, тем больше должна быть площадь столешницы. Естественно, что для большого вибропресса потребуется более мощный двигатель, а материалы, из которых будет собрана конструкция, должны быть очень прочными.

Основание вибростола и крепление дебалансов

Что же касается высоты вибростола, то здесь все зависит от индивидуальных данных человека, которому предстоит работать за ним. Стандартной высотой, оптимально подходящей для человека среднего роста, считается 90-100 см.

Материалы и инструменты, необходимые для сборки вибростола: цены и характеристики

Для того чтобы самостоятельно собрать конструкцию, потребуются болгарка, сварочный аппарат, дрель, а также умение с ними обращаться. Рассмотрим список необходимых материалов, которые вполне можно найти среди поручных материалов.

Пример реализации вибрационного стола для изготовления тротуарной плитки с расформовочной насадкой

Для столешницы можно использовать фанеру или лист металла подходящего размера. При этом лист фанеры должен быть толщиной 14 мм. Это позволит передать большее количества вибрации за счет небольшой толщины, но при этом обеспечить необходимую прочность конструкции. Кроме того, таким образом можно существенно снизить уровень шума при работе устройства. Если же используется металлический лист, то его толщина должна быть в пределах 5-10 мм.

Стоимость листа фанеры нужной толщины, сделанной из березового шпона, составит порядка 650 рублей при стандартном размере 1525×1525 мм. А вот лист горячекатаного металла толщиной 5 мм обойдется дороже, около 1000 рублей.

Дебалансы используются для возбуждения колебаний в вибрационном механизме вибростола

Металлические уголки размером 50×50 мм. Они потребуются для создания окантовки столешницы и в процессе эксплуатации вибростола не позволят формам для производства тротуарной плитки смещаться с поверхности в результате воздействия вибрации. Их стоимость составит порядка 140 рублей на 1 м.п.

Швеллер для крепления мотора (около 210 руб/м.п.). Его нужно будет приварить по центру обратной стороны столешницы, заранее просверлив отверстия, которые будут использованы для болтов, удерживающих мотор.

Металлические трубы для ног стола. Обычно для этой цели используются элементы толщиной 2 мм и размером 40×40. Цена составит 107 рублей за 1 м.п.

Надежность креплений всех элементов вибростола обеспечивает корректную работу устройства, качество произведенной продукции и длительность срока эксплуатации

Трубы для формирования верхней и нижней частей каркаса. Поскольку основная нагрузка будет приходиться именно на эти элементы, стоит выбирать довольно прочный материал – 40×20 и толщиной 2 мм для верхней части и как минимум 20×20 такой же толщины для низа. Стоимость составит 84 руб/м.п. и 53 руб/м.п. соответственно.

Пластины из металла, которые будут использованы как подошва для опорных ног. Для этого подойдут куски металла размером не менее 50×50 и толщиной 2 мм.

Также понадобится пластина для установки электрооборудования и пружины, которые и призваны обеспечивать вибрацию. Приобрести эти элементы вполне возможно на авторазборке. Многочисленные отзывы свидетельствую о том, что идеальный вариант – использование пружин с мопедов, стоимость которых при высоте 113 мм и диаметре 54 мм будет около 500 рублей. Их устанавливают в углах стола, а при большой площади поверхности еще одну дополнительно монтируют по центру.

Вибростол для изготовления тротуарной плитки можно изготовить из подручных материалов без значительных финансовых вложений

Изготовление и установка виброплощадки

Верхняя часть вибростола должна представлять собой плоскую плиту. Жесткость конструкции достигается за счет изготовления короба из профильной трубы, уголка, швеллера и так далее.

Испытательный стенд должен быть жестким, чтобы избежать высокого уровня шума во время работы.

Рекомендуется построить периметр по периметру поверхности стола. Она должна быть высотой 30-60 мм и подбирается отдельно. Для плинтуса используется угловой элемент. Его можно прикрепить к верстаку либо сваркой, либо винтами.

Изготовьте кронштейн для крепления электродвигателя в центре планки скамьи. Убедитесь, что сварные швы имеют хорошее качество. Стыки между приводом и корпусом подвергаются большим нагрузкам. Некачественные сварные швы приведут к выходу молотка из строя.

Виброплатформа установлена на подвижных плитах, при этом двигатель направлен вниз. Пружины крепятся к поверхности стола. При установке вибростола убедитесь, что поверхность правильно расположена в горизонтальной плоскости.

После соединения частей стола подсоедините кабели питания машины. Чтобы избежать обрыва при вибрации, проводка крепится к конструкции с помощью зажимов. Кабель устанавливается с провисанием между верхней и нижней частями машины. Кабель закрепляется с помощью разгрузки от натяжения между нижней и верхней частями машины. Пусковое устройство и кнопки управления установлены в коробке.

Производство тротуарной плитки в домашних условиях: как подобрать электродвигатель

Рассмотрим два самых популярных варианта: их стоимость и характеристики:

Для производства небольшого количества плитки этого будет более чем достаточно, но если вы хотите организовать в своей мастерской небольшой завод тротуарной плитки, то лучше обратить внимание на модель ИВ-104 Б, мощностью 0,53 кВт. Для ее питания потребуется сеть на 380 В, однако это даст возможность достигнуть показателя вынуждающей силы в 6,3 кН

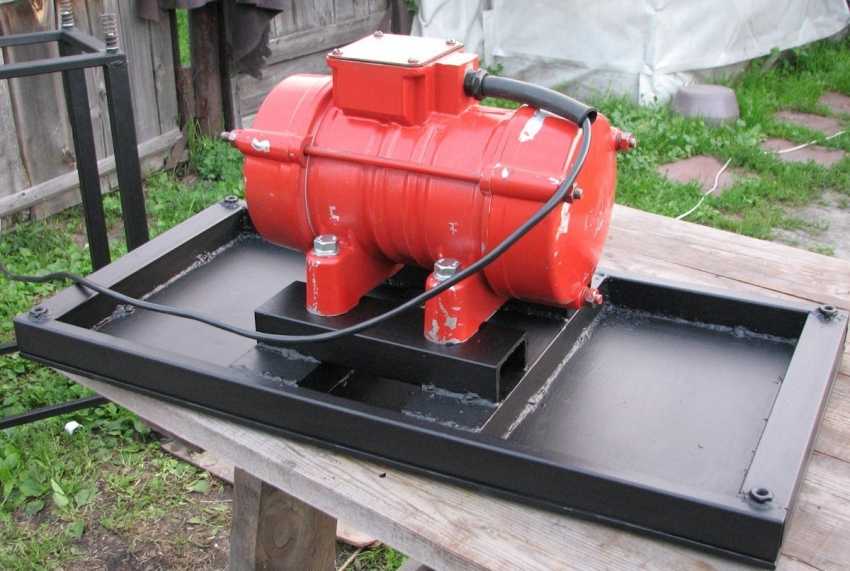

Столешница вибростола с закрепленным электродвигателем.

Но бывают случаи, когда речь идет об изготовлении совсем небольшого количества тротуарной плитки для дорожек на дачу, и приобретать мотор для этой цели просто неоправданно. В этом случае умельцы используют в качестве основы двигатель от старой стиральной машины ли насосной станции. В этом случае, придется потратить намного меньше средств, заплатив лишь токарю за некоторые переделки, если в этом есть необходимость.

Единственный существенный недостаток такого решения – недолговечность старых двигателей. Они крайне редко способны выдержать больше трех десятков рабочих циклов. После этого происходит разбалтывание оси или вовсе заклинивает подшипник. Поэтому если планируется изготовление большого количества плитки, лучше заранее приобрести более долговечный двигатель, способный прослужить необходимый период времени.

Обратите внимание! Основная задача двигателя – обеспечить равномерную вибрацию поверхности, поскольку в противном случае, раствор может закипеть в емкости, что приведет не к уплотнению, а, наоборот, к повышенной хрупкости изделий. Даже при учете необходимости приобрести все необходимые элементы, сделать такую конструкцию своими руками намного дешевле, чем купить вибростол для тротуарной плитки

Даже при учете необходимости приобрести все необходимые элементы, сделать такую конструкцию своими руками намного дешевле, чем купить вибростол для тротуарной плитки.


Мощность электродвигателя определяет длительность работы станка и необходимое количество вырабатываемой тротуарной плитки.

Какой двигатель лучше подойдет самодельному вибростолу?

Выбор двигателя напрямую зависит от размера изделия, но минимальная мощность должна составлять 220 Вт. Столу размером 70х70 см вполне подойдёт двигатель от стиральной машинки. Минусом является низкий ресурс, но коль вы не планируете изготавливать изделия на весь квартал, вам будет достаточно. В случае долгосрочных планов на стол бывалые пользователи советуют купить вибрационный двигатель марки ИВ-99E, с частотой колебаний 3000 в минуту. Его хватит даже на стол размером 1800х800 мм. Более мощные аппараты актуальны только в случае производства плитки в больших количествах и на постоянной основе.

Устройство и принцип работы вибростола

Заводской вибрационный станок для тротуарной плитки или самодельный вибростол – все они состоят из одинаковых компонентов и предназначены для изготовления тротуарной плитки методом вибролитья. Разница только в исполнении отдельных деталей.

Станина

Это основа вибростола для тротуарной плитки. Ее основная задача – устойчивость всей конструкции – если вибрация будет передаваться и на корпус стола, то движение станет разбалансированным и нужного результата не будет. Изготавливается станина из уголка сечением 80 мм. В зависимости от требуемой мощности, конструкцию для устойчивости можно усилить перемычками и/или креплениями к полу. На верхнюю часть станины навариваются стаканы для пружин.

Пружины

Амортизируют передачу вибрации от рабочей поверхности к станине. Можно взять обычные от автомобиля или мотоцикла. В некоторых конструкциях вибростолов вместо пружин применяются амортизаторы из ремней. В таком случае крепления на столешнице делают несколько отстоящими от станины и за счет натяжения ремней получают равноценную пружинам амортизацию. Наиболее часто встречающийся чертеж вибростола, все-таки предусматривает использование пружин.

Столешница

Это рабочая поверхность, на которой происходит вибропрессование готовой тротуарной плитки. Покупая готовое устройство или изготавливая вибростол для тротуарной плитки своими руками, надо выбирать толщину столешницы отталкиваясь от размеров и веса плит, что будут на нем обрабатываться. Для массивных конструкций это 8-10 мм, а стандартная брусчатка хорошо будет себя чувствовать и на 3-5 миллиметрах. При этом надо учитывать, что на массивной плите можно обрабатывать и легкие формы, а сделать наоборот не получится.

Вибрационный узел

Какой из них выбрать, это один из центральных вопросов, который для себя надо решить перед тем, как сделать вибростол или купить уже готовый. Всего есть три решения:

  • Вибромотор заводского изготовления. Крепится напрямую к столешнице. Это электродвигатель специально предназначенный только для создания вибрации. Внешне он отличается от стандартных моделей спрятанным под кожухи валом. Сами накладки одинаковые с обеих сторон.
  • Кинематическая схема. Здесь двигатель крепится к станине, следовательно не подвергается вибрации (или подвергается ей в меньшей мере). Через клиноременную передачу он соединен с валом, на котором установлены эксцентрики – именно он и заставляет вибрировать столешницу. Так как амплитуда вибрации обычно составляет расстояние меньше миллиметра, то натяжением ремня можно пренебречь.

Электродвигатель с закрепленным на валу эксцентриком. Самый популярный метод решения этого вопроса у домашних мастеров, делающих вибростолы для литьевой тротуарной плитки своими руками. На валу затягивается хомут с прикрепленным дисбалансом или приваривается достаточно массивный болт. В последнем случае регулировать силу вибрации можно накручиванием дополнительных гаек.

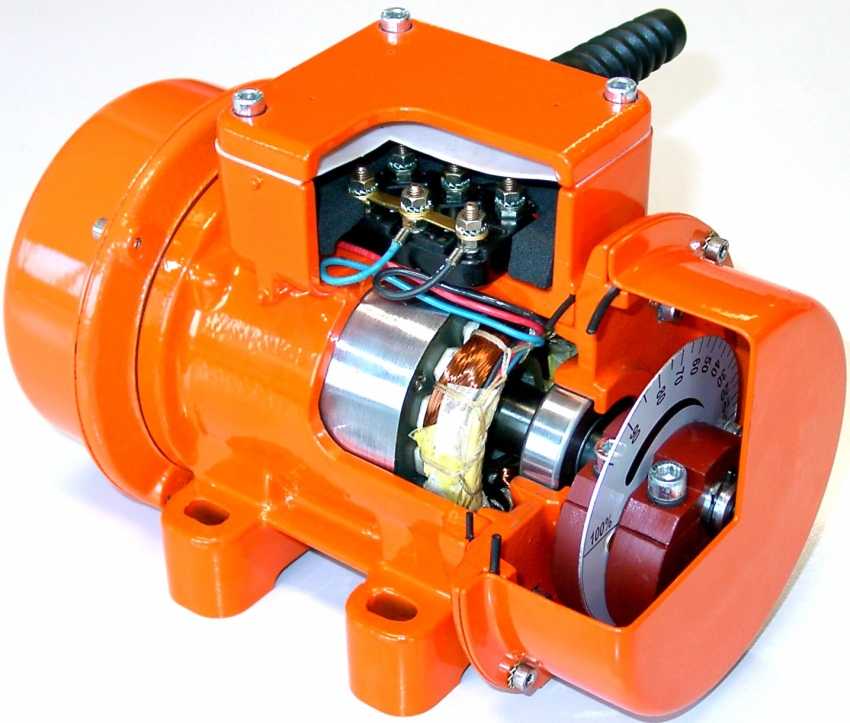

Для чего нужен вибромотор?

Базой каждой виброустановки является электровибрационный мотор. Установка может понадобиться не только для производства бетона, но и для просеивания сыпучих стройматериалов. В зависимости от поставленных целей избираются ключевые характеристики, согласно которым нетрудно сделать вибродвигатель своими руками.

Существует 2 вида вибромоторов:

  1. для уплотнения бетона;
  2. для производства изделий из бетона.

Если планируется использование вибромотора в больших масштабах, то выгоднее купить уже готовый – с завода. Он будет обладать всеми характеристиками для надежной работы. В случае так называемого единоразового использования, например, для возведения дачного домика, вибромотор изготовленный своими руками станет прекрасным решением.

Важно! Частота вибрации мотора колеблется в диапазоне от 750 до 3000 оборотов в минуту. Также существуют моторы с высокой частота с малой амплитудой, низкой частотой вибраций с большей амплитудой

В строительстве, используются вибродвигатели с высокой частотой – от 2 до 3 тыс. об/мин. Немаловажным фактором является размер и вес конструкции.

Для высокочастотных вибромоторов нужна устойчивая установка из прочной и толстой стали. При перенагрузке, конструкция быстро поддается деформации

Важно учитывать цикличность работы установки. Если оборудование будет работать часто и при высоких нагрузках, необходимо устанавливать двигатель с частотой больше 1500 оборотов в минуту

Вибростол для плитки – виды и типы

Чтобы определиться с видом будущего оборудования, нужно понимать, какие вибростолы существуют и какое назначение каждого вида:

По направлению вибрации:

Вибростол с горизонтальной вибрацией;Вибростол с горизонтальной вибрацией

Вибростол с вертикальной вибрациейВибростол с вертикальной вибрацией

Направление зависит от того, как будет установлен ротор. Наибольшее распространение получили столы с горизонтальной вибрацией.

По специализации:

формовочные. Столы предназначены для формирования изделия;

расформовочные (распалубочный). Назначение – выбить (извлечь, вытрясти) изделие из формы с использованием вибрации.

Вибростол расформовочныйТакие вибростолы имеют практически одинаковый вид. Отличает их только установленная на расформовочном столе насадка с отверстиями.

На такую насадку устанавливают форму с изделием и посредством вибрации извлекают его из формы.

Внешний вид стола показан на фото.

Чертеж расформовочной насадки для вибростолаДля индивидуального строительства достаточно изготовить один вибростол с горизонтальной вибрацией. А извлекать плитку из форм не составляет труда, поскольку в частном производстве обычно используют гибкие формы. Тем более, что установить расформовочную насадку можно в любой момент.

Статья по теме: Лоскутное покрывало из старых джинсов своими руками

Чертеж-схема расформовочной насадки показан на картинке.

Материал подготовлен для сайта www.moydomik.net

На практике, вибростол, изготовленный для производства тротуарной плитки в домашних условиях, чаще всего используется как основание для отрезного станка или в качестве платформы для установки циркулярной пилы.

Принцип действия вибростола для плитки

Чтобы понимать, какие детали/элементы конструкции понадобятся для работы и зачем каждая из них, коротко опишем принцип работы вибростола.
