Достоинства пористого композита
Блоки из ячеистого бетона обладают множеством положительных свойств. Основные плюсы:
- Способность проводить тепло. По теплопроводности материал близок к древесине, но отсутствует ограничение на ширину возводимых стен. При толщине стен, построенных из композитов, соответствующих размерам кирпичной кладки, обеспечивается благоприятный тепловой режим помещения. Целостность, однородность конструкции здания обусловлена отсутствием потребности в специальных утеплителях. Это актуально для постройки частных объектов, где застройщик заинтересован экономить тепло и, естественно, материальные ресурсы.
- Экономичность. Незначительный вес пористого изделия, которое легче кирпича, позволяет минимизировать расходы на строительно-монтажные мероприятия и обустройство фундамента. Композит не требует дополнительного утепления, а применение специальных клеящих составов позволяет достичь экономии при кладке.
Достоинства ячеистого бетона
- Возможность пропускать насыщенный паром влажный воздух. С возрастанием коэффициента паропроницаемости улучшается микроклимат. Помещение из пористого бетона обеспечивает комфорт зимой и прохладу летом. Вентилируемость постройки снижает вероятность образования плесени, грибка.
- Устойчивость к воспламенению. Ячеистые блоки обладают высокой огнестойкостью, чем отличаются от древесины. Отпадает необходимость в дополнительной защите от воспламенения. Материал применяют как огнеупор.
- Увеличенная точность геометрических размеров. Допуски составляют ± 2 миллиметра, что позволяет выполнять минимальную толщину кладочного шва, уменьшить расход клеевой смеси, увеличить тепловую изоляцию стен.
Особенности кладки
Как уже было сказано выше, выполнять кладку своими руками из рассматриваемых блоков проще, чем, к примеру, из кирпича.
Единственное, прежде чем приступать к работе, нужно ознакомиться со следующими ее нюансами:
- Перед укладкой материала необходимо выполнить горизонтальную гидроизоляцию фундамента.
- При возведении кладки, как правило, используют специальный клей для блоков из ячеистого бетона. Его применение позволит уменьшить швы между блоками и тем самым повысит теплоизоляционные свойства стен.
- Каждые 3-4 ряда необходимо армировать двумя металлическими прутьями диаметром 8 мм, для которых делаются специальные углубления.
- Для выполнения полос жесткости, к примеру, под перекрытия, следует использовать U-образные блоки, которые армируются и заливаются бетоном.
В остальном же инструкция по возведению кладки такая же, как и при работе с кирпичом и другими подобными материалами.
Капиллярный подсос
Капиллярный подсос происходит через микрокапилляры в межпоровых стенках; всасывающая способность самих макропор невелика. Величина капиллярного подсоса определяет степень увлажнения ограждающей ячеистобетонной конструкции под дождем и скорость испарения влаги в процессе эксплуатации. Исследования П. Перепета показали, что капиллярный подсос и водопроницаемость газобетона ниже, чем у кирпича. К аналогичному выводу пришел О. Граф . Результаты его испытаний по определению капиллярности разных материалов приведены в табл. 17.
На графике (рис. 17) показано увлажнение газобетона при капиллярном подсосе. Испытания были проведены по следующей методике. Образцы размером 50Х50Х100 мм покрывали водонепроницаемой мастикой, а открытой торцевой поверхностью погружали в воду на 3—6 мм .
Особенности материала
Свойства
Блоки ячеистого бетона обладают рядом достоинств, среди которых можно выделить следующие моменты:
| Легкость при больших габаритах |
|
| Хорошие теплоизоляционные свойства | Стена из пористых блоков толщиной 400-600 мм соответствует кирпичной стене толщиной 1500 мм. Эти свойства позволяют экономить энергоресурсы. |
| Простота обработки | Если для обработки традиционного железобетона применяется профессиональное оборудование с алмазными насадками, к примеру, выполняется резка железобетона алмазными кругами или алмазное бурение отверстий в бетоне, то обработка пористого бетона может быть выполнена самым обычным инструментом. К примеру, разрезать его не составит труда обычной ножовкой. |
| Морозостойкость | Материал может выдерживать до пятидесяти циклов замораживания и оттаивания, а некоторые его виды и еще больше. |
| Пожаробезопасность | Материал не только не горит, но и препятствует распространению огня. Поэтому его можно использовать для всех классов пожаробезопасности. |
| Экологичность |
|
Что касается отрицательных моментов, то к ним относится недостаточная прочность для возведения фундаментов и других конструкций, где подразумевается большая нагрузка на стены. Кроме того, некоторые виды блоков требуют гидроизоляции в результате наличия сквозных пор.
Размеры блоков
Характеристики
Характеристики блоков из ячеистого бетона во многом зависят от его марки. Далее рассмотрим основные характеристики наиболее распространенных марок:
| Параметры | M600 | M500 |
| Прочность | 29-36 кгс/см2 | 22-28 кгс/см2 |
| Плотность | 575-625 кг/м3 | 475-525 кг/м3 |
| Теплопроводность | 0,14 Вт/мС | 0,12 Вт/мС |
| Усадка | 0,4 мм/м | 0,4 мм/м |
Блоки из ячеистых бетонов по ГОСТу 21520 89 должны быть выполнены из бетона прочностью на сжатие не ниже марки M25, при этом их плотность не должна превышать D1200. Отпускная влажность должна составлять не более 25 процентов.
Размеры ячеистобетонных блоков регламентируются вышеупомянутым ГОСТом и бывают 10-ти видов. Однако, по желанию заказчика, габариты могут быть изменены.
Строительство дома из газоблоков
Область применения
Изначально ячеистобетонные блоки выпускались в качестве теплоизоляционного материала, а также для возведения внутренних перегородок. Однако в последнее время их используют и как конструкционный материал.
В частности, они активно применяются в следующих целях:
- Для кладки внутренних и наружных стен, а также перегородок при строительстве многоэтажных зданий каркасного типа.
- При возведении 1-3 этажных домов и коттеджей.
- При строительстве гаражей и хозяйственных построек.

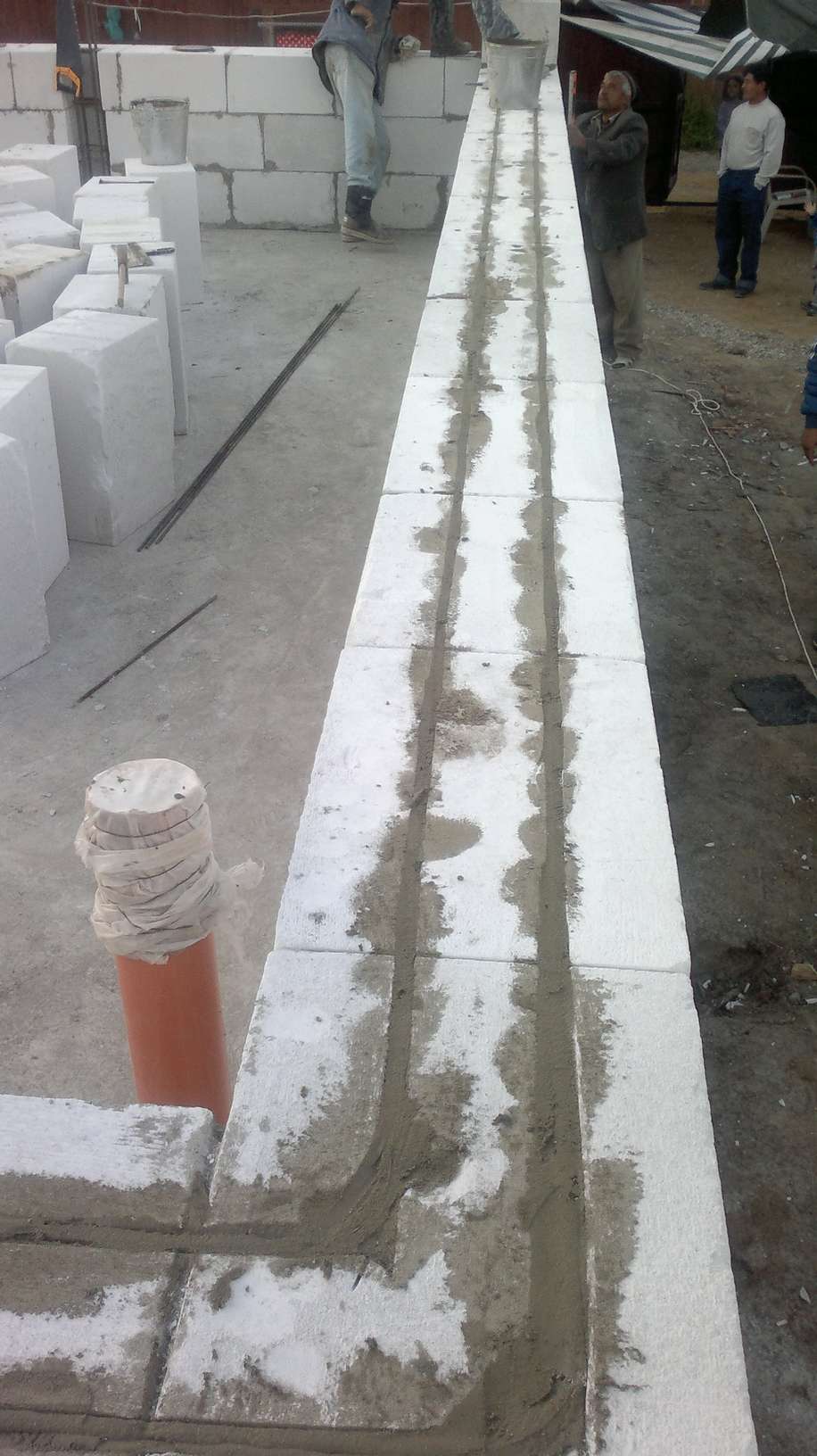

Армирование кладки
ГОСТ 21520-89
Все перечисленные выше блоки действуют и сегодня, поэтому потребителя интересует, что именно они регулируют
Обратите внимание, что в названии этого стандарта отсутствует слово «автоклавные», а просто указано, что это техусловия на мелкие стеновые блоки из ячеистых бетонов. До тех пор, пока на автоклавные блоки не издали отдельный ГОСТ, этот документ распространялся и на них тоже
Сегодня же по нему изготавливают только неавтоклавные пено- и газоблоки.
Применение блоков из легких ячеистых бетонов и их параметры
Блоки из ячеистого бетона предназначены для кладки внешних и внутренних стен, а так же перегородок в зданиях, в помещениях которых эксплуатационная влажность не превышает 75%. Когда влажность превышает 60%, стены изнутри должны в обязательном порядке защищаться пароизоляционными покрытиями.
В данном стандарте, так как по нему ранее изготавливались и автоклавные, и неавтоклавные блоки, предусмотрено две категории типоразмеров. У тех, которые монтируются на строительном растворе (это и есть неавтоклав), параметры такие:
- Длина: 588, 388, 288 и 398 мм;
- Высота: 188, 288, 188, 144, 119 и 88 мм;
- Толщина: 200, 250 и 300 мм.
Возникает вопрос: откуда такие неокруглённые размеры по длине и высоте? Просто на эти стороны наносится раствор, а толщина стоя составляет 11-12 см. Если прибавить эти сантиметры к номинальному размеру, и получается круглая цифра.
Примерно то же самое и с изделиями на клею, но здесь толщина слоя составляет 2-5 мм. Отсюда и такие размеры:
- Длина: 598, 398 и 298 мм;
- Высота: 198, 298 и 98 мм;
- Толщина: 295, 245 и 195 мм.
Всего, включая и блоки на растворе, и на клею, предусмотрено 10 типоразмеров. Отклонения, по которым изделия в процессе прохождения производственного контроля делят на три категории, допускаются такие:
| Категория | Критерии оценки отклонений (мм) | ||
| по высоте и кривизне граней | по толщине и разнице в диагоналях | по повреждениям углов и рёбер | |
| Первая | 1 | 2 | 5 |
| Вторая | 3 | 4 | 10 |
| Третья | 5 | 6 | 15 |
Что такое фактическая техническая характеристика
Основными техническими характеристиками ячеистого бетона являются марки (классы), присваиваемые в результате испытаний образцов на прочность по сжатию, и их плотность (объёмный вес). Для показателей прочности допустимый минимум составляет М25 (В1,5), максимальная плотность – 1200 кг/м3 (D1200). Оба эти показателя рассчитываются по фактическим значениям, являющимся средним арифметическим показателей нескольких образцов из одной партии. В расчётах производитель должен руководствоваться правилами контроля, на каждое из которых имеется свой стандарт:
- прочности – 18105;
- плотности – 27005;
- усадке – 25485.
Рекомендуем к прочтению
Насколько хорош газобетон в качестве звукоизоляции, знают не многие, хотя данное свойство при строительстве дома является таким же важным.
Подробнее
Таблица соответствия классов прочности показателям плотности такова:
| Марка по плотности | D500 | D600 | D700 | D800 | D900 | D1000 и выше |
| Класс прочности | В1,5-3,5 | В2,0-5,0 | В2,0-5,0 | В2,5-7,5 | В2,5-7,5 | От В7,5 и выше |
Регламентируется и отпускная влажность бетонного камня. Зависит она от вида используемого в производстве наполнителя: максимальный показатель для изделий на песке — это 25%, а на золе уноса и шлаке – 35%. Так же в стандарте указывается минимально допустимый показатель морозостойкости: для перегородочных изделий 15 циклов, для стеновых 25 циклов.
Требования к транспортировке и хранению
ГОСТ предъявляет к транспортировке блоков три основных требования:
- Перевозить их можно только в крупнотоннажных контейнерах и на универсальных поддонах, при условии выполнения жёсткой фиксации. Это может быть стальная лента или трос, но основным фиксирующим элементом является термоусадочная плёнка.
- Транспорт может использоваться как автомобильный, так и железнодорожный – главное, соблюсти условия, предъявляемые к погрузке и креплению груза.
- Блоки нельзя перевозить самосвалами и выгружать их высыпанием или сбрасыванием.
На хранение стеновые изделия закладываются штабелями высотой до 2,5 м, при условии защиты от увлажнения. На стройплощадке, где используется несколько типов и сортов блоков, они должны быть рассортированы по категориям, типоразмерам, маркам по плотности и прочности.
Внутренние перегородки
Ячеистый бетон шириной 7,5 – 10 см идеально подходит для возведения внутренних перегородок. Стенка получится прочной, с хорошей теплоизоляцией. Стена или перегородка внутри строения возводится согласно тем же правилам, что при наружных работах. Для начала необходимо сделать разметку под укладку, используя специальный прибор. Поверхности стен и полов должны быть идеально ровными, без щелей, ям, выбоин.
Подготовленный согласно инструкции клей, наносится на края материала, далее приступаем к укладке перегородок. Внутреннюю стенку выкладываем в шахматнообразном порядке. Для придания прочности, четные ряды начинаем с полублока. Между собой блоки соединяются тонким слоем клея.
Для улучшения прочности перегородки внутри строения возводят параллельно с внешними стенами, скрепляя их перевязками. Сооружая внутренние конструкции после строительства наружных стен, для лучшей их устойчивости во внутреннюю и внешнюю перегородки помещают металлические крючки. Количество крючков не меньше 3, расположенных по всей высоте стены.
Возведенную конструкцию оставляют на три дня, а образующиеся щели между потолком и перегородкой заполняют монтажной пеной, для соблюдения необходимого уровня теплоизоляции. Для помещений с повышенной влажностью использовать пористый строительный материал не рекомендуют.
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН Научно-исследовательским, проектно-конструкторским и технологическим институтом бетона и железобетона (НИИЖБ) Госстроя СССР
Центральным научно-исследовательским и проектно-экспериментальным институтом комплексных проблем строительных конструкций и сооружений имени В.А.Кучеренко (ЦНИИСК им. Кучеренко) Госстроя СССР
Научно-исследовательским институтом строительной физики (НИИСФ) Госстроя СССР
Государственным строительным комитетом ЭССР
ИСПОЛНИТЕЛИ
А.М.Крохин, канд.техн.наук (руководитель темы); Р.Л.Серых, д-р техн.наук; И.М.Дробященко, канд.техн.наук; Н.И.Левин, канд.техн. наук; Л.И.Острат, канд.техн.наук; В.Г.Гагарин, канд.техн.наук; А.И.Ананьев, канд.техн.наук; Т.А.Ухова, канд.техн.наук; Р.М.Колтовская; И.Н.Нагорняк
2. ВНЕСЕН Научно-исследовательским, проектно-конструкторским и технологическим институтом бетона и железобетона (НИИЖБ) Госстроя СССР
3. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного строительного комитета СССР от 30 марта 1989 г. N 58
4. ВЗАМЕН ГОСТ 21520-76
5. СРОК ПРОВЕРКИ 1996 г.
6. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
| Обозначение НТД, на который дана ссылка | Номер пункта, подпункта | Обозначение НТД, на который дана ссылка | Номер пункта, подпункта |
| ГОСТ 8.326-78 ГОСТ 162-80 ГОСТ 3560-73 ГОСТ 7076-87 ГОСТ 9238-83 ГОСТ 10180-89 ГОСТ 12730.1-78 ГОСТ 12730.2-78 ГОСТ 13015-75 | 3.2 3.3 4.1 3.4 4.2 3.4 3.4 3.4 3.1 | ГОСТ 13015.1-81 ГОСТ 14192-77 ГОСТ 18105-86 ГОСТ 18343-80 ГОСТ 20259-80 ГОСТ 21718-84 ГОСТ 25485-89 ГОСТ 26433.0-85 ГОСТ 26433.1-89 ГОСТ 27005-86 | 2.1 1.3.3 1.2.1.3; 2.10 4.1 4.1 3.4 1.2.1.1;1.2.1.2; 1.2.1.5; 3.4 3.1 3.1 1.2.1.4; 2.10 |
Настоящий стандарт распространяется на стеновые мелкие блоки из ячеистых бетонов (далее — блоки), предназначенные для кладки наружных, внутренних стен и перегородок зданий с относительной влажностью воздуха помещений не более 75 % и при неагрессивной среде. В помещениях с влажностью воздуха более 60 % внутренняя поверхность блоков наружных стен должна иметь пароизоляционное покрытие.
Основные характеристики ячеистых блоков
- Прочность ячеистого бетона составляет 35 — 150 кг/см2 в зависимости от плотности и марки материала.
- Объемный вес ячеистого бетона напрямую связан с его плотностью и обозначается маркой материала D300 — D1200. Числовой показатель характеризует массу 1 м3 блоков.
- Теплопроводность ячеистого бетона прямо пропорциональна его плотности и составляет 0,11 – 0,16 Вт/м.град
- Морозостойкость ячеистого бетона непосредственно связана с его плотностью и составляет 35 – 75 циклов.
- Усадочная деформация при высыхании составляет 0, 35 – 0,47 мм/м.
- Огнестойкость материала соответствует ГОСТ 30244-94.
- Водопоглощение пенобетона находится в пределах 12-70% в зависимости от марки, для газосиликата — 20-35%.
- Стоимость материала колеблется в зависимости от его плотности и примерно составляет 2300 – 3700 рублей/м3.
- Ячеистый бетон в качестве элемента несущей конструкции применяется для двухэтажного строительства при наличии легких перекрытий.
Общая информация и характеристики
Он является одним из видов легкого бетона и активно применяется для теплоизоляции, утепления ЖБ перекрытий стеновых элементов зданий различного предназначения. Этот искусственный камень в виде блока имеет 2 подвида:
- газоблоки;
- пеноблоки.
Алюминиевая пудра — компонент газокамня.
Обе разновидности строительного бетона состоят из битого камня, воды и песка. Дополнительно при производстве газоблоков добавляют алюминиевую пудру и известь, которые, вступая в химреакцию, выделяют газ, образующий внутри бетонного раствора поры. Производственный процесс по изготовлению пеноблоков включает использование специального пенообразователя, который добавляют во время замешивания раствора и тщательно перемешивают. В результате выделяется большое количество пены, которая образует поры.
Пеноблоки уступают газоблокам, поскольку производятся обычным способом, а не как последние, которые изготавливаются в автоклавах, где подвергаются высокому температурному и воздушному давлению. Так, газоблоки, плотность которых D500, способны выдерживать действующую силу 2,5 МПа, а пеноблоки с такой же плотностью — не более 0,9 МПа. Все ячеистые блоки имеют две категории: стеновые и перегородочные.
МЕТОДЫ КОНТРОЛЯ
3.1. Размеры, разность длин диагоналей, искривления граней и ребер проверяют по ГОСТ 13015.0 и ГОСТ 26433.0.
3.2. Все применяемые средства измерения должны быть не ниже 2-го класса точности.
Допускается применять специальные нестандартизованные средства измерения, прошедшие метрологическую аттестацию в соответствии с требованиями ГОСТ 8.326*. ________________ * На территории Российской Федерации действуют ПР 50.2.009-94**. ** На территории Российской Федерации документ не действует. Действует Положение об осуществлении государственного метрологического надзора (постановление Правительства Российской Федерации от 6 апреля 2011 года N 246). — Примечание изготовителя базы данных.
3.3. Контроль глубины повреждения ребер и углов проводят измерением перпендикуляра, опущенного из вершины угла или из ребра до условной плоскости дефекта, в соответствиии со схемой измерения глубины повреждения углов и ребер блоков штангенглубиномером по ГОСТ 162.
3.4. Технические характеристики блоков контролируют в соответствии с требованиями следующих стандартов:
— прочность на сжатие — по ГОСТ 10180; — среднюю плотность — по ГОСТ 12730.1;
— морозостойкость — по ГОСТ 25485;
— усадку при высыхании — по ГОСТ 25485;
— теплопроводность бетона блоков — по ГОСТ 25485;
— отпускную влажность — по ГОСТ 12730.2 и ГОСТ 21718
Что такое газоблок
Газобетон – лёгкий, строительный материал, состоящий из множества ячеек, распределённых по всему объёму блока. Состоит из нескольких компонентов:
- Цемент.
- Кварцевый песок.
- Вода.
- Специальные газообразователи.
В некоторых случаях содержит примеси извести, гипса, промышленных отходов, например, золу или шлак металлургического производства.
Изготавливается посредством смешивания составляющих, заливки в формы, где происходит «вспучивание» смеси, выделение водорода и образование многочисленных воздушных пор. После предварительного твердения, извлекается из форм, обрезается до нужных размеров и помещается в автоклавную печь. Здесь обрабатывается водяным паром или просушивается в специализированных, подогреваемых сушильных камерах.
https://www.youtube.com/embed/vWfkQMTZhog
Ячеистые блоки – разновидности стройматериала
Ячеистые блоки классифицируются по следующим критериям:
Является одной из разновидностей лёгкого бетона
- назначению стройматериала;
- технологии изготовления;
- виду вяжущего вещества.
В зависимости от назначения, пористые блоки делятся на следующие разновидности:
- конструкционные изделия. Отличаются увеличенным запасом прочности, что позволяет использовать их для строительства капитальных стен. Конструкционный материал отличается увеличенным удельным весом, достигающим 1,2 т/м3. С возрастанием плотности материала увеличивается его теплопроводность;
- теплоизоляционные композиты. Отличительная черта теплоизоляционных композитов – малая плотность (до 0,5 т/м3). Блоки обладают низкой теплопроводностью. Из-за уменьшенной нагрузочной способности нельзя использовать стройматериал для постройки несущих стен. Теплоизоляционные блоки применяются в качестве утеплителя;
- конструкционно-теплоизоляционные материалы. Они сочетают в себе свойства теплоизоляционных и конструкционных бетонов. Обладают удельным весом, составляющим 0,5-0,9 т/м3. Способность материала сохранять тепловую энергию снижается с возрастанием плотности материала.
В зависимости от технологии блоки твердеют в различных условиях:
- в специальных емкостях, где поддерживается повышенная влажность и увеличенное давление. В газобетонном массиве ячейки имеют открытую форму, что отрицательно сказывается на его способности противостоять поглощению влаги;
- в естественных условиях, соответствующих температуре и влажности окружающей среды. В пенобетонном массиве воздушные полости замкнутые, что существенно повышает влагостойкость материала.
Пенобетон и газобетон, несмотря на различную степень водопоглощения, нуждаются в защитной отделке.
Коттеджи и многоэтажные дома, построенные из ячеистого бетона, имеют лучшие тепловые характеристики по сравнению с кирпичными
Блоки изготавливаются на основе различных вяжущих ингредиентов:
- портландцемента;
- извести;
- гипса;
- золы;
- шлаков.
Это интересно: Бордюры для клумб своими руками: описываем по пунктам
Технология производства и состав блоков из ячеистого бетона
- Ячеистые блоки из пенобетона изготавливают путем применения специального пенообразователя. Смесь соответствующей консистенции из песка, воды и цемента помещается в смеситель с веществом, способным создавать стойкую пену, перемешивается и разливается в специальные формы, где в течение 10 часов происходит образование ячеек и полное застывание блоков.
- Ячеистые блоки из газобетона изготавливаются без применения пенообразующего компонента. Поры в этом строительном материале возникают естественным путем в результате химической реакции между алюминиевой пылью или пастой и негашеной известью, которая содержит 75% СаО+МgО и имеет скорость гашения 5-20 минут. Смесь из цемента, песка, бетона, алюминия и извести тщательно перемешивают и разливают по формам, которые соответствуют размеру будущих блоков и выдерживают в течение нескольких часов для первоначального схватывания. На следующем этапе формы с раствором помещают в автоклав, окончательно сушат при температуре 200 С и давлении 10-12 бар.
- Газосиликатные блоки изготавливаются автоклавным методом, пенообразование происходит в результате естественной химической реакции, а наполнителем для этого материала служит только кварцевый песок.
- Пеносиликат изготавливают из смеси песка, цемента и воды с введением в его состав специального пенообразователя, что приводит к созданию ячеистой структуры материала.
- Аэрированные блоки из ячеистого бетона получают продуванием воздуха под большим давлением через заранее подготовленную смесь. Давление воздуха постепенно снижается, насыщая состав пузырьками, что ведет к образованию ячеистой структуры после высыхания материала.
Что такое плотность газоблока
Плотностью называют скалярную (выраженную конкретным числом) величину, определяемую отношением массы тела к его объёму. Применительно к бетону, это кг/м3. Есть ещё такое понятие, как удельный вес (выражается в Ньютонах), который определяется как отношение веса к объёму. Вес и масса – величины разные, но в условиях земной гравитации отличия между ними настолько малы, что могут восприниматься за один показатель. Соответственно, плотность газобетона – и есть его вес.
Чем марка газобетона отличается от класса
От плотности материала зависят и многие другие его показатели. Для бетона важнейшей является способность сопротивляться сжимающим нагрузкам, по которой и определяется класс прочности. В советской классификации прочность бетонов на сжатие определялась марками — так же, как и цементов.
Рекомендуем к прочтению
Газобетонные блоки толщиной 50 мм
Подробнее
Измерения производились в процессе испытаний твердеющих кубиков бетона с величиной грани 150 мм. На третий, седьмой и четырнадцатый день бетон предварительно испытывался давлением, а на 28-й день определялась марка на сжатие. Марка обозначалась префиксом «М» с числом, выражающим в кг/см2 выдерживаемое давление.
После перехода в постперестроечный период на европейские стандарты, прочность на сжатие стали определять не марками, а классами. Выражаются они буквой «В», а стоящее рядом число обозначает предел прочности бетона на сжатие в мегапаскалях (МПа), которую кубик такого же размера может выдержать без разрушения.
В официальной технической литературе и проектах указываются классы бетона, а производители и строители нередко пользуются марками. Соответствие классов и марок можно без проблем определить по готовой таблице.
