Звукоизоляция межэтажных деревянных перекрытий – выбор материала и способ устройства

Что собой представляет деревянное перекрытие

Эта конструкция собирается из пиломатериалов. Чаще ее называют – по несущим балкам. Это когда между стенами строения по верхним торцам кладки укладываются балки, упирающиеся на эти стены. Уже на них укладывают и крепят доски в качестве чернового пола.

Название «балки» является не конкретным. То есть, это название элементов, которые собираются в виде основы и несут на себе основные нагрузки. В качестве них можно использовать брус, бревна, сдвоенные доски. Если разговор вести не о деревянных конструкциях, то в их качестве используют металлический профиль, железобетонные перемычки и прочее.

Устройство перекрытия с использованием деревянных балок

Опирание деревянных балок на газобетонные стены

Основным несущим элементом такой конструкции является деревянный брус, который передает полезную нагрузку и нагрузку конструкции перекрытия на стены. Существует три варианта устройства деревянных перекрытий в доме:

  • балочное;
  • ребристое;
  • балочно-ребристое.

При конструировании балочного, наибольшее внимание уделяется несущему элементу. Чтобы правильно подобрать сечение специалисты выполняют расчеты по прочности и жесткости. Устройство таких конструкций в частном доме допускает приблизительный подбор сечения балок

Он зависит от шага несущих элементов. При шаге 0,6 м можно привести такие следующие значения:

Устройство таких конструкций в частном доме допускает приблизительный подбор сечения балок. Он зависит от шага несущих элементов. При шаге 0,6 м можно привести такие следующие значения:

  • 75 на 100 мм при пролете 2 м;
  • 75 на 150 мм при пролете 2,5 м;
  • 75 на 200 мм – 3 м;
  • 100 на 200 мм – 4-4,5 м;
  • 125 на 200 мм – 5м м;
  • 150 на 200 мм – 6 м.

Если шаг балок больше, значения следует увеличить.В общем случае пирог чердачного перекрытия выглядит следующим образом:

  • несущие балки;
  • лаги;
  • дощатый настил;
  • чистый пол.

При монтаже подвального перекрытия или перекрытия последнего этажа при контакте их с холодным воздухом между лагами укладывают утеплитель. В этом случае возникает необходимость монтажа слоя пароизоляция со стороны теплого воздуха и защиты от влаги со стороны холодного.

Важным моментом является крепление несущих балок к стенам. Глубину опирания принимают не менее 12 см. При контакте различных по структуре материалов необходимо предусмотреть слой гидроизоляции: концы балок покрывают гидроизоляционным материалом. В качестве гидроизоляции можно использовать:

  • битумную мастику;
  • рубероид;
  • толь (устаревший материал);
  • гидроизол;
  • линокром.

Балка не должна быть закреплена жестко. Иногда для этого на торце предусматривают скос под углом 70 градусов.

Для равномерного распределения нагрузки под места опирания балки устанавливают небольшие деревянные пластины. Они должны быть шире, чем несущий брус.

Балки монтируются одновременно с возведением стен. Сначала необходимо уложить крайние элементы и проверить их ровность с помощью строительного уровня и прямой длинной доски. Убедившись в горизонтальности, монтируют оставшиеся бруски.

При правильном монтаже и внимательной обработке деревянных горизонтальных элементов можно добиться очень большого срока их службы и высокой надежности. Для дома из газобетона такой тип конструкций станет отличным решением по умеренной цене.

Маты из минеральной ваты

Шумоизоляцию из минеральной ваты устраивают на деревянном потолке бескаркасным способом или укладывают маты в проёмы обрешётки из бруса.

Проёмы потолочного каркаса делают уже матов на 30 мм по длине и ширине. Это делается для того, чтобы вата плотно входила в обрамление из бруса. Для дополнительного крепления можно использовать алюминиевый или пластиковый уголок, установив его по периметру проёма.

Бескаркасный способ заключается в том, что маты крепят шурупами с широкими пластиковыми шайбами. Для этого дюбели-грибки без полимерных деталей непосредственно вкручивают шуруповёртом в дерево перекрытий. Грибки располагают по углам и центру мата.

Минеральная вата гигроскопичный материал. Чтобы уберечь вату от проникновения влаги, маты оборачивают полимерной плёнкой. Швы проклеивают скотчем.

Армирование и обвязка

После монтажа опалубки ее смазывают антиадгезивным составом и начинают укладку арматуры. На венцах и опорных ребрах прутья увязывают в квадрат, сохраняя со всех сторон минимально допустимый защитный слой. Основной массив перекрытия армируется сеткой. Нижний слой укладывают на пластиковые «сухари», контролирующие сохранение нижнего защитного слоя. Сетку перевязывают на пересечении каждого третьего прута.

После обвязки нижней сетки на нее устанавливают промежуточные фиксаторы через 100 см в шахматном порядке. Для усиления опоры на стены монтируют торцевые фиксаторы. Эти элементы помогают сохранять проектное расстояние между двумя плоскостями армирования.

Шумоизоляция внутри деревянных перекрытий

Помимо внешней шумоизоляции потолков, существуют способы устройства звукоизоляции внутри самих деревянных перекрытий. Два самых распространённых способа звукоизоляции деревянных перекрытий: по балкам и по лагам.

Устройство звукоизоляции по балкам перекрытия

В деревянных домах вся конструкция перекрытия держится на балках. Дерево по своим физическим свойствам является проводником звуковых волн. Деревянные балки вполне могут передавать звук на стены, которые, в свою очередь, становятся генераторами шумового фона в помещениях дома.

Статья в тему: Современные материалы и способы шумоизоляции для частного дома

Опорные части балок изолируют от прямого соприкосновения с вертикальными конструкциями здания. Делают это оборачиванием концов древесины двойным слоем рубероида. В проём стены укладывают прокладку из рубероида и отрезка тонкой доски. После этого устанавливают конец балки

Важно, чтобы вверху проёма оставался воздушный зазор между консолью и стеной

Система звукоизоляции опорных частей несущих балок эффективно отсекает проникновение звуковых колебаний через балки в стены. В домах с деревянными стенами концы балок достаточно обернуть рубероидом.

Устройство звукоизоляции по лагам

Происходит это следующим образом:

  1. Верхнюю поверхность балок покрывают прокладкой из войлока
  2. После того, как подшит потолок к балкам перекрытия, устанавливают лаги.
  3. Поперечное положение лаг по отношению к балкам перекрытия формирует проёмы прямоугольной формы. Создаётся пространство между потолком нижнего этажа и полом верхнего помещения. Его заполняют шумопоглощающими материалами, которые являются хорошими теплоизоляторами.
  4. Лаги прибивают к балкам таким образом, чтобы они не доходили до стен на 15 — 20 мм. Зазор отсекает передачу звука от пола стенам. Его впоследствии заполняют звукоизоляционным материалом — ленточной полоской войлока, пропитанной антисептиком.
  5. Между лагами укладывают слой пароизоляции.
  6. Проёмы заполняют матами из минеральной ваты либо плитами из другого звукоизоляционного материала.
  7. Доски пола прибивают к лагам так, чтобы они не доходили до стен на 5 — 7 мм. Щели закрывают плинтусом, причём его крепят к стене.

Типы шума

Способ грамотного изолирования зависит от преобладающего типа шума и направления откуда он возникает. Так, если источник – топот и перемещения мебели у соседей сверху, желательно покрывать именно потолок. Если источник неудобств – звуки с улицы, движения транспорта, требуется провести шумоизоляцию стен.

Уровни

Различают три разновидности звуковых помех:

  1. Воздушный – представляет собой тип звуковых колебаний, которые передаются по воздуху. Источниками являются человеческий голос, звуки животных, аппаратуры, телевизоров и колонок.
  2. Структурные появляются из-за работы различных систем. К таковым относятся вода, лифт, мусоропровод.
  3. Ударные звуки возникают от контактов с поверхностью и передаются посредством вибрации полов и стен. К таким относят шаги, движение стульев и мебели.

Причем некоторые помехи могут быть вредными для человека. Разработаны нормы показателей для домов и квартир. Днем уровень звуковых колебаний не должен превышать 65 Децибел, ночью 45. При этом некоторые звуки превышают этот предел.

Типы шума

Превышения показателя в 120 дБ является опасным для здоровья и может повредить слух у человека. Поэтому для комфортного проживания обязательно в каркасном доме обеспечить достойный уровень шумоизоляции, за счет глушения некоторых звуковых волн и снижения проницаемости межкомнатных перегородок для звуков.

Не менее важная информация по теме: Шумоизоляция потолка в квартире под гипсокартон

Основные проблемы каркасных перекрытий

Владельцы

каркасных домов

, которых соблазнила дешевизна и быстрота возведения такого типа построек, со временем начинают испытывать определённые неудобства. Из-за своих конструктивных особенностей полое перекрытие на деревянных балках остаётся шатким, по нему легко распространяются вибрации, а способность к поглощению шума считается одной из самых низких.

Среди стандартных технических решений в основном встречаются варианты с заполнением пустот каменной ватой в формате матов или насыпного материала. Однако минеральный наполнитель ввиду малой плотности не способен поглощать шум, а его склонность к усадке вынуждает со временем прибегать к разборке перекрытия и его ремонту.

Есть проблемы и с утеплением: для создания полноценного пояса теплозащиты вата должна быть уложена без зазоров, чтобы исключить любой намёк на циркуляцию воздуха внутри оболочки каркасной конструкции. Для решения сразу всех обозначенных проблем недостаточно просто правильно выполнить закладку наполнителя, требуется заранее продумать конструкцию перекрытия и привести её к определённым техническим нормам.

Крепление балок перекрытия к стене

Особенности создания проекта крыши

При подготовке проекта обратите внимание на следующие моменты:

  • форма крыши;
  • используемый материал для кровли;
  • места расположения внутренних опор;
  • стропильная система;
  • под каким углом будет расположен скат крыши;
  • расстояние между стенами.

От этих моментов будет зависеть внешний вид будущей крыши. Использование такого конструктивного элемента, как мауэрлат, зависит от материала стен дома и расстояния между ними. Если оно менее шести метров, то эту балку можно не прокладывать.

Как крепить стропила, если использован мауэрлат

Без мауэрлата можно обойтись в каркасных и деревянных домах, но иногда он является обязательной частью конструкции. Например, при использовании для стен пенобетонных блоков и подобных им материалов:

  • передачей влаги от стен стропильной системе;
  • особенности материала, из-за которой крепления в ней не задерживаются;
  • хрупкость стен;
  • невозможность выдержать на себе крышу без использования мауэрлата.

Если дом строят из материала, не дающего усадку, желательно использовать жесткое крепление, в противном случае соединение может иметь степень свободы. Система стропил крепится сначала к мауэрлату, а на свободных концах соединяется с балками перекрытия.

Жесткое крепление

Пошаговое исполнение способа вырубки выглядит следующим образом:

Проведите вырубку всех заготовок по шаблону. Для начала установите брус для будущей стропильной ноги с определенным углом (заложенным в проекте), а затем наметьте место выемки. Глубина ее должна быть не больше трети высоты бруска. После изготовления одной стропильной ноги используйте ее в качестве образца. Остальные вам нужно будет сделать идентичными

Важно на этой стадии не сделать ошибку. Каждую стропильную ногу установите седлом на мауэрлат и закрепите при помощи гвоздей

Сначала забейте два под углом друг к другу, с боковых частей стропильной системы

Третий необходимо вбить вертикально – он обеспечивает прочность конструкции.

Есть еще один способ жесткого крепления: при его использовании к стропильным ногам подшивают метровые бруски, которые упираются в мауэрлат. Они должны быть закреплены при помощи металлических уголков.

Крепление скользящего типа

Подвижное соединение применяется для домов из бруса, бревен и других материалов, дающих усадку. Если в таком доме сделать жесткий стык стропильных ног с мауэрлатом, с течением времени вся конструкция может завалиться. При ошибках в строительстве деформация начинается со стен домов и передается дальше.

Для скользящего соединения в любом строительном магазине неплохо приобрести специальный крепежный элемент, называемый «салазками». Также вы можете приобрести уголки с необычными отверстиями для соединения (продолговатой формы). Ко всем элементам крыши стропила крепятся при помощи хомутов и скоб.

Как изготовить крепление с балками перекрытия

Крепление стропил к балкам перекрытия, которые выступают на 40 сантиметров от стен, может быть выполнено вырубкой методом двойного зуба. Это сделать достаточно просто: на конце каждой стропильной ноги вырубите подобие ступеньки. Такой же замок нужно вырубить на балке. Место соединения этих элементов затяните при помощи болта и хомута.

Существует еще один способ монтажа стыка стропил и балок перекрытия – использование накладок из досок. Они закрепляются при помощи саморезов или гвоздей со специальными надсечками. Распределение нагрузки от стропил между мауэрлатом и балками перекрытия позволяет сделать крышу более прочной.

Особенности возведения стропильной системы при каркасном строительстве

  1. На момент начала работы со стропильной системой у вас должны быть возведены стены и черновой потолок. Установите на время работ дополнительные подпорки.
  2. Соедините потолочные балки и верхнюю обвязку. Закрепите их.
  3. Установите стропила. Для усиления их блока можно использовать двойные вертикальные стойки.
  4. С помощью стоек проведите подвязку стропильных ног к стенам. После этой части работы можно приступать к обрешетке и установке кровли.

Лучше всего до начала строительства просмотреть видео по возведению стропильной системы на каркасных домах без мауэрлата. Оно поможет вам понять, как провести работы так, чтобы стропила смогли выдержать даже самые сильные нагрузки.

При каркасном строительстве вам понадобится затяжка. Она примет на себя часть нагрузки и сделает конструкцию единой. Для затяжки необязательно использовать брус, подойдет и доска.

Возможные сложности и ошибки монтажа

Чтобы в процессе монтажа или по окончанию работ не возникло трудностей, необходимо знать определенные нюансы. Если их не соблюдать, придется переделывать работу:

  1. Стыковые места и места крепления саморезов нужно замазать слоем штукатурки. Остальные работы проводятся только ее высыхания.

  2. При демонтаже старых полов рекомендуется оставлять засыпку – это сэкономит время и деньги. В противном случае придется засыпать новую.
  3. Не нужно использовать для звукоизоляции материалы, не относящиеся к ним.
  4. Поверхность необходимо обшивать не только звукоотражающим слоем, но и звукопоглощающей прослойкой.
  5. При монтаже обшивки не следует оставлять щели или дыры.

Звукоизоляция перекрытия

Выбор материалов

Условно звукоизоляционные материалы можно разделить на два типа:

  • Основные;
  • Дополнительные.

В качестве основного шумоизолятора лучше использовать волокнистые материалы, так как основная часть звука гасится именно об их структуру.

К примеру, такими свойствами обладает:

  • Базальтовая и минеральная вата;
  • Эковата;
  • Войлок и пр.

Данные материалы хороши еще и тем, что они являются утеплителями. Поэтому они выполняют сразу две функции – звукоизоляции и утепления деревянных стен дома.

Следует отметить, что вата особенно хорошо гасит высокие и частично средние частоты. При этом уровень поглощения низких частот зависит от толщины слоя материала. Поэтому выбирая минеральные маты, следует учитывать, что дерево является хорошим проводником именно низких частот.

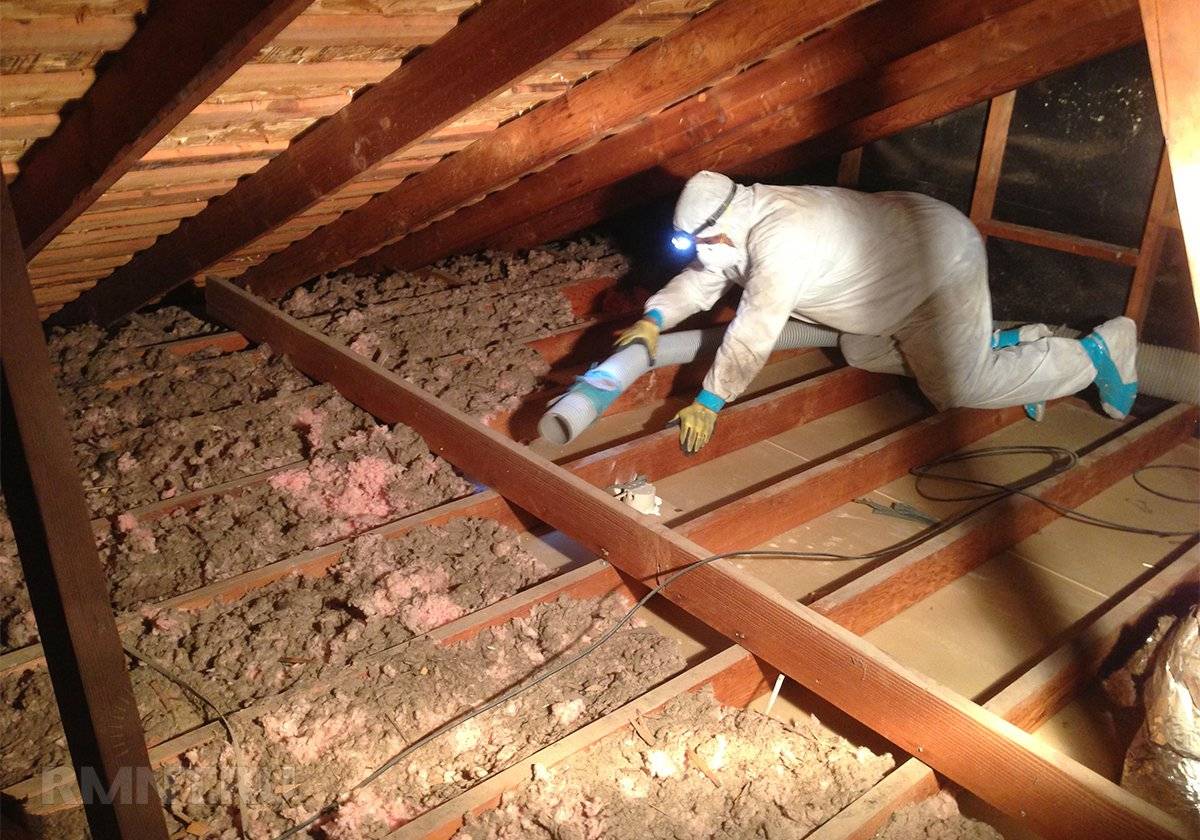

На фото — эковата для звукоизоляции перекрытия

Еще одним эффективным звукоизоляционным материалом являются плиты ДСП или ОСБ, которые используются в качестве чернового деревянного пола. Причем их не нужно крепить к лагам, а лишь зафиксировать относительно друг друга саморезами или гвоздями.

Благодаря тому, что отсутствует жесткое соединение, черновой пол из ДСП сокращает вероятность проникновения ударного шума.

Схема звукоизоляции пола

Звукоизоляция пола

Звукоизоляция пола в доме с деревянными перекрытиями осуществляется следующим способом:

  • , если речь идет о шумоизоляции построенного дома.
  • . Пленка не позволит пару с нижнего этажа подниматься вверх.
  • . Лучше всего использовать для этих целей минеральную вату. Материал должен плотно прилегать к балкам не оставляя щелей.
  • .
  • . Для надежности подложку лучше приклеить.

Резино-пробковая подложка

  • , которые соединяются, как уже было сказано выше, лишь между собой, в результате чего получается «плавающий» пол.
  • , к примеру, из натуральной пробки, которая служит дополнительной звукоизоляцией.
  • .
  • .

На этом работа по звукоизоляции завершена.

Надо сказать, что существует еще одна технология, согласно которой звукоизоляция межэтажных перекрытий в деревянном доме осуществляется при помощи песка.

В этом случае работа выполняется таким способом:

  • .
  • . Причем слой песка должен быть выше балок. Некоторые мастера в целях уменьшения веса засыпают песок только между балками, но в этом случае не гасятся ударные шумы.
  • .
  • .

Данный способ достаточно дешевый, так как цена песка заметно ниже стоимости других материалов. Однако, он имеет один серьезный недостаток – большой вес. Поэтому потолок должен надежно подшиваться досками или достаточно толстой фанерой.

Если потолок нижнего этажа выполнен из гипсокартона, то выполнить звукоизоляцию песком не получится.

Звукоизоляция керамзитом

Звукоизоляция потолка

В некоторых случаях целесообразней выполнить звукоизоляцию потолка, к примеру, чтобы не разрушать финишное покрытие пола.

Как правило, звукоизоляция потолка в доме с деревянными перекрытиями осуществляется следующим способом:

  • , которые служат потолком.
  • . Их можно приклеить или прижать саморезами с широкими шайбами.
  • .
  • .

Шумоизоляция потолка

Надо сказать, что существует еще один способ шумоизоляции потолка. Он несколько более сложный, но при этом и более эффективный.

Инструкция по звукоизоляции выглядит так:

– vibrofix floor

Важно, чтобы все они располагались в одной горизонтальной плоскости. Поэтому между крайними креплениями следует натянуть нитки

Крепежные элементы vibrofix floor

  • толщиной не менее 10 мм.
  • .
  • . В итоге получается подвесной сэндвич-потолок.

Подобная звукоизоляция деревянных межэтажных перекрытий может быть реализована и более простым способом:

  • , которые крепятся к балкам. Вместо реек можно использовать сетку.
  • . По периметру потолок можно прикрепить к стенам.

Данный вариант также очень эффективен, поэтому в последнее время пользуется большой популярностью.

Вот собственно мы и рассмотрели, как выполняется звукоизоляция межэтажного перекрытия по деревянным балкам всеми наиболее распространенными способами.

Что нужно знать о разновидности шумов в деревянном доме при выполнении шумоизоляции

Для того чтобы эффективно защитить дом от посторонних шумов, нужно знать, какие виды звуковой нагрузки вообще бывают. Выделяются следующие их 3 разновидности:

  • Акустические.
  • Ударные.
  • Комбинированные.

При этом согласно нормам, уровень шума внутри жилых помещений не должен превышать значения 30 и 40 дБ – ночью и днем, соответственно. Для сравнения – работающий автомобиль выдает 70-90 дБ, а звук пиротехники – 120-140 дБ.

Акустические

Разновидность шумов, предающихся через воздушное пространство, носит название акустических. Примеры их источников:

  1. Речь.
  2. Музыка.
  3. Работающий мотор.
  4. Крики животных.
  5. Шум ветра.

Проникновению их в дом мешает непосредственно стены, крыши, полы и потолок, окна. Ослабление их интенсивности напрямую зависит от характеристик материала – толщины, структуры, специфики.

Если вы собрались организовать дома звукозаписывающую студию, то без шумоизоляции точно не обойтись

Если в монолитной постройке существует прямая зависимость – чем толще стена, тем сильнее ослабляется звук, то в деревянной – правило нарушается наличием всевозможных акустических туннелей. Это, прежде всего, естественные зазоры между бревнами, брусом и досками. Через них звук проходит практически беспрепятственно.

Ударные

Звуки, возникающие вследствие соударения твердых предметов друг о друга, носят название ударных. Распространяются они через элементы конструкций. Такие шумы возникают, например, от следующих явлений:

  • Стука молотка.
  • Работы отбойника.
  • Тяжелых шагов.
  • Падения предметов.

Волны распространяются через соприкасающиеся части сооружения – от пола к стенам или потолку и т. д. Для эффективного подавления подобного рода шумов недостаточно использовать рыхлые и пористые легкие материалы. Здесь требуется внедрение в конструкцию специальных виброгасителей – прокладок из резины или пробки.

Комбинированные

Несмотря на существование 2 видов шумов, чаще всего на практике встречается их комбинация. Например, забивание гвоздей в пол будет создавать ударные и звуковые волны, распространяющиеся по дому всеми доступными для них путями.

Поэтому для эффективного ограждения жилища от шума, лучше сразу сделать комбинированную защиту. Так, пространство между черновым и чистовым полом можно заполнить минватой, а на балки уложить резиновые прокладки.

Минеральная вата защитит не только от лишнего шума, но и сделает пол более теплым

Виды шумов и нюансы их распространения

Чтобы звукоизоляция деревянного потолка была правильно сделана, сначала нужно разобраться в природе появления и особенностях распространения каждого вида шума.

Через перекрытия из древесины передаются и распространяются следующие виды звуковых волн:

  1. Акустический шум появляется от внешних источников. Он передается по воздуху и проникает в конструкции дома. Яркие примеры шумов данной разновидности – громкий разговор, музыка и крики.
  2. Ударные шумы имеют взаимосвязь с вибрациями и распространяются внутри конструктивных элементов. Они появляются в результате перемещения мебели, хождения по полу и при падении разных предметов.
  3. Смешанные звуки появляются при объединении двух вышеописанных разновидностей. Они передаются через строительные конструкции и по воздуху при работе бытовой техники или электроинструментов.
  4. Структурный шум присутствует только внутри строительных элементов. Он появляется при трении деталей друг о друга, смещении элементов. В местах неплотной стыковки соседних конструкций появляются щелчки, стуки и скрипы.

Особенности монтажа деревянных лаг, а именно их сечение, шаг укладки и соблюдение технологии, сказываются на интенсивности распространения звука внутри перекрытия. Структурные шумы появятся с большой вероятностью в перекрытиях, которые имеют лаги, установленные с большим шагом, или с элементами неподходящего сечения. То же самое касается полного отсутствия лаг или неправильной их укладки. Помимо этого, другие разновидности звуковых волн в таком перекрытии будут распространяться лучше и быстрее. Ремонт потолка с деревянными перекрытиям в сталинке своими руками

Схема слоев пирога

Обустройство шумоизоляции межэтажных перекрытий подразумевает под собой использование комбинации из нескольких звукоизоляционных материалов, расположенных в определенной последовательности.

В итоге получается «пирог» из нескольких слоев, а именно:

  1. Потолочные плиты – первый слой, нижний.
  2. Деревянная обрешетка.
  3. Слой пароизоляционного материала.
  4. Минеральная вата (или иной аналогичный материал) + резинопробковая подложка.
  5. Листы ДСП (по всей площади должна быть наклеена резинопробковая подложка).
  6. ОСБ плита.
  7. Материал для полового покрытия (линолеум, паркет и так далее).

Общие сведения

В первую очередь разберемся с самим термином «шумоизоляция» – что же это такое? Данное понятие означает уменьшение уровня шума, который доносится через потолок или пол. Этот эффект достигается путем монтажа специальных строительных материалов.

Надо сказать, что по своей структуре звук делится на три типа:

Тип звукаОсобенности
УдарныйСопровождает падение предметов, шаги, перемещением мебели и т.д. Его проводниками являются твердые строительные конструкции.
Акустический (воздушный)Представляет собой звуковые волны, распространяющиеся по воздуху. Источником может служить человеческий голос, аудиоаппаратура, музыкальные инструменты и пр.
СтруктурныйЯвляется разновидностью ударного шума. Проводниками этого звука служат места стыка строительных конструкций.

Для предотвращения распространения каждого из этих типов звука используются разные звукоизолирующие материалы. Главное требование, которое к ним предъявляется – это высокий коэффициент звукопоглощения.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
