Особенности устройства, плюсы и минусы свайного фундамента

Винтовые сваи – что это такое?

Винтовые сваи для фундаментаВинтовые сваи для фундамента – это разновидность свай, заглубление которых в почву осуществляется путем соединения методов завинчивания, в противовес традиционному забиванию. Сваи винтовые отличает наличие лопастей на стволе, что делает возможным их установку, как специальной техникой, так и вручную.

Конструктивное устройство винтовой сваи

Конструктивные элементы винтовых свай

Устройство винтовой сваи не сложное и состоит из нескольких частей:

– труба (ствол). Верхняя часть трубы имеет технологическое отверстие для установки стержня, облегчающего завинчивание сваи;

– оголовок. Представляет собой металлическую площадку, которая закрепляется на верхней части ствола (трубы);

– лопасть. Спиралеобразный плоский элемент, расположенный на нижней части трубы.

Для защиты от коррозии свая имеет антикоррозионное покрытие. Материал подготовлен для сайта www.moydomik.net

Нормативы винтовых свай

Изготовление винтовых свай не регламентируется ГОСТом, однако ключевые нормативные положения содержатся в:

  • СП 50-102-2003;
  • СНиП 2.02.03-85;
  • (ТУ) 5264-006-05773342-2007 «Сваи стальные винтовые».

Отдельные элементы регламентированы:

  • качество металла:

    – ГОСТ 8732 – определяет качество конструкционных углеродистых сталей;

    – ГОСТ 19281 – определяет качество низколегированных и легированных сталей;

  • качество антикоррозионного покрытия (слой цинка):

    – ГОСТ 9.307-89 – определяет параметры оцинкования для горячего метода нанесения;

    – ГОСТ 9.402-2004 – определяет параметры оцинкования для холодного метода.

качество лопастей:
– ГОСТ 977-88 «Отливки стальные».

качество сварочных швов – соответствующими нормативными положениями.

При этом существует международный стандарт ICC AC358, на который опирается большинство производителей.

Таким образом, производство свай выполняется по ТУ (технические условия), которые разработаны конкретным производителем.

Маркировка винтовых свай

Обозначение должно включать следующую техническую информацию:

  • качество стали;
  • длина (в м.п.);
  • тип сваи (ВСЛ – предназначена для грунтов сезонного промерзания, ВСЛМ – для вечномерзлых грунтов);
  • наружный диаметр трубы ствола сваи (в мм.);
  • параметры наконечника: диаметр лопастей (в мм.), способ изготовления (литой или сварной), марка стали.

Проектирование фундамента на винтовых сваях осуществляется по СП 24.13330.2011.

Классификация

Буронабивной фундамент классифицируется в зависимости от технологии изготовления. На глинистых и других плотных грунтах используется методика НПШ (непрерывный полый шнек). Шнек представляет собой полую трубу, закрытую обратным клапаном, который не позволяет изымаемому грунту попадать в нее. К трубе крепится прочная спираль, поднимающая грунт на поверхность наподобие классического бура. При достижении нужной глубины в полость трубы подается под высоким давлением бетон. Он открывает клапан, постепенно заполняя скважину по мере поднимания шнека наверх. Чтобы сделать буронабивную сваю прочнее, в бетон, мощным вибратором, вводится армирующий каркас. После заливки свая оставляется до тех пор, пока раствор не наберет нужную прочность.

Вторая методика – устройство буронабивных свай с обсадной трубой, эта технология применяется на зыбких грунтах. Труба защищает скважины от обрушения при введении в нее армирующей конструкции или избыточного давления на залитый раствор. Для этого бурится скважина по диаметру трубы, которую помещают в нее при помощи вращения, вдавливания или просто устанавливают там. После этого бур извлекается из грунта, в скважину устанавливается арматура так, чтобы образовался около 60 мм. Затем заливается раствор с одновременным уплотнением, а обсадная труба постепенно извлекается из скважины.

Технологический процесс

Производство строительных работ проводится в следующей последовательности:

  1. На первоначальном этапе производится привязка проекта к условиям строительной площадке под застройку.
  2. Вначале ямобуром бурится скважина в 1,5 м до расчетной глубины плотного грунта.
  3. В отверстие вставляется металлический арматурный каркас. Устройство обсадных труб, которые одновременно служат опалубкой для бетонирования скважины. Основная функция обсадных труб – это борьба с плывунами и контроль постепенного правильного заполнения тела сваи бетонной смесью.
  4. Верх свайной конструкции подрезается до проектной отметки и заполняется бетоном нужной марки.
  5. Через несколько дней цвет бетона изменяется на светло-серый. Это означает, что бетонная набивная свая набрала 70% прочности, и фундаментная опора готова к эксплуатации.

Видеоролик по монтажу набивных свай:

Литература

Техническая литература

  • Менделевич И. Р. «Плотницкие и столярные работы» / Под ред. Сырцова Е. Д.. — М.: «Стройиздат», 1950. — 320 с.
  • Забылин М. И. О расчёте вынужденных вертикальных колебаний ростверка на сваях-стойках (англ.). — Изв. ВУЗов. Строительство и архитектура, 1974. — No. 8. — P. 67—71.
  • Грунтоплавленные сваи Сиротюк В. В., Архипов В. А. Технология изготовления грунтоплавленных свай на строительной площадке с помощью генератора низкотемпературной плазмы (рус.) //Учред. ассоциация «Фундамент» : ежемес. журнал. — М.: «Основания, фундаменты и механика грунтов», 1999. — № 6. — С. 16—20.
  • Сиротюк В. В., Архипов В. А. Оценка эффективности грунтоплавленных свай // Строительство в новых хозяйственных условиях: Сб. науч. тр. — Омск: Изд-во СибАДИ, 1997. — С. 13—15.
  • Сиротюк В. В., и Результаты испытаний грунтоплавленных свай // Автомобильные дороги Сибири: Тез. док. 2 Международной науч.-тех. конф. — Омск: Изд-во СибАДИ, 1998. — С. 98—100.
  • Архипов В. А. Экономико-энергетическое сравнение грунтоплавленных свай // Современные проблемы строительного материаловедения: Тез. докл. Международной науч.–техн. конф. — Казань, Изд-во КГАСА, 1996. — С. 56.
  • Архипов В. А. Сравнительный анализ применения грунтоплавленных свай // Международная науч.-техн. конф. молодых учёных: Тез. докл. — Санкт-Петербург, Изд-во ГАСУ, 1996. — С. 67.

Нормативная литература

СТ РК 1855-2008 Сооружения мостовые и водопропускные трубы на автомобильных дорогах. Сваи железобетонные забивные для мостовых опор. Общие технические условия.

Ведомственные строительные нормы Отраслевой дорожный методический документ Стандарт организации

  • // Проектирование и устройство свайных фундаментов и упрочненных оснований из набивных свай в пробитых скважинах. — ОАО «НИЦ «Строительство», 2009.
  • СТО 5260-001-86841766-2012 Дороги автомобильные общего пользования. Винтовые сваи «B.A.U.» для инженерных сооружений в дорожном хозяйстве. Технические условия.
  • СТО 86621964-002-2013 Фундаменты свайные из забивных свай. Общие положения проектирования с учетом особенностей грунтов Красноярского края.

Свод правил

  • // Свайные фундаменты. Актуализированная редакция СНиП 2.02.03-85 / Институт АО «НИЦ «Строительство» (НИИОСП имени Н. М. Герсеванова). — М., 2011.
  • // Проектирование и устройство свайных фундаментов. — М.: ГУП НИИОСП имени Н. М. Герсеванова, 2003.

ГОСТ Прочее

  • Руководство по выбору проектных решений фундаментов. — М.: Стройиздат; ГУП НИИОСП имени Н. М. Герсеванова, НИИЭС, ЦНИИПроект Госстроя СССР, 1984. — 193 с. — 40 000 экз.
  • // по проектированию и устройству буронабивных свай, изготавливаемых с применением многосекционного вибросердечника.
  • // Методические рекомендации по расчёту и проектированию свайных противооползневых сооружений инженерной защиты автомобильных дорог. — 2015.
  • // по проектированию и строительству поддерживающих сооружений земляного полотна автомобильных дорог в оползневых районах на базе буронабивных свай и анкерных креплений.
  • Р 480-82 Рекомендации по устройству и методике расчёта анкерных свай в условиях распространения вечномёрзлых грунтов.

Монтаж свайно-винтового фундамента своими руками

Установка свайно-винтового фундамента выполняется в несколько этапов:

  1. Разметка участка.
  2. Погружение и выравнивание свай.
  3. Заливка бетоном.
  4. Обвязка ростверком.

Разметка СВФ не представляет особых затруднений – поскольку земляные работы отсутствуют, достаточно наметить оси стен, перегородок и дополнительных конструкций либо оборудования. Это выполняется путем установки колышков немного дальше углов будущего строения, между которыми натягиваются шнуры. Можно использовать 2 колышка с горизонтальной перемычкой и между ними натянуть две нити по наружным размерам свай.

Фото 8. Разметка мест установки свай

Остальные этапы нуждаются в более тщательном рассмотрении.

Вкручивание свай и их выравнивание относительно горизонтальной плоскости

Технология ввинчивания свай не зависит от разновидности лопастей, наконечников и особенностей грунта:

  • Подготовка направляющих приямков – для этого можно использовать ручной или мотобур. Скважины делаются на глубину до 0,5-0,7 м и диаметром немного меньше, чем лопасти. Это позволяют более точно позиционировать трубы и облегчить их вкручивания в грунт.
  • Ввинчивание – в специальные отверстия в сваях продевается лом или длинная толстостенная труба подходящего диаметра и силами 2-х рабочих выполняется их вкручивание в грунт путем передвижения по кругу. Третий человек в это время контролирует вертикальный уровень сваи с помощью строительного уровня.

Фото 9. Погружение свайных опор фундамента вручную

Погружение может осуществляться и механическим способом, но для этого требуется специальное оборудование.

Фото 10. Вкручивание винтовых свай механическим способом

Технология устройства свайно-винтового фундамента предполагает необходимость обвязки свай ростверком (деревянными, металлическими или бетонными балками), который будет устанавливаться на оголовках. Поэтому все выступающие над поверхностью земли свайные опоры должны находиться в единой горизонтальной плоскости.

Выравнивание свай осуществляется следующим образом:

  • Разметка единого горизонтального уровня на всех трубах – для этого можно использовать лазерный или водяной уровень.
  • Обрезка трубы по разметке – выполняется с помощью болгарки.

Фото 11. Процесс обрезки винтовых опор

Подробная инструкция по монтажу свайно-винтового основания рассмотрена в следующем видео:

Заливка бетоном

Эксперты настоятельно рекомендуют выполнять монтаж свайно-винтового фундамента с заливкой полостей труб бетоном. Это обусловлено склонностью труб к образованию конденсата на внутренних поверхностях даже при условии абсолютно герметичной приварки оголовков. А заполнение полости бетоном позволяет предупредить этот эффект и увеличить пространственную жесткость конструкции.

Фото 12. Заливка свай бетоном

Обвязка свай ростверком

Как правило, ростверк сооружается на высоте 0,5-0,7 м от поверхности земли. Для этого могут применяться деревянные и металлические балки. Также обвязка может быть выполнена путем заливки монолитной железобетонной ленты.

Технология обвязки свай разными материалами:

  • Железобетон – стоит дороже по сравнению с другими видами обвязки, но позволяет возводить даже здания даже из кирпича. Техника работ заключается в сборке опалубки, изготовлении армирующего каркаса, его связке со сваями с помощью рифленой арматуры и последующем бетонировании.

    Фото 13. Свайное основание с железобетонным ростверком

  • Деревянные балки – применяются преимущественно при строительстве брусовых, бревенчатых и каркасных домов. Технология работ предполагает необходимость приваривания плоских оголовков для крепления бруса. Балки между собой соединяются в полдерева и фиксируются к оголовкам с помощью саморезов, болтов или гвоздей.

    Фото 14. Свайный фундамент с обвязкой из деревянных балок

  • Металлические балки – для обвязки обычно применяются швеллеры, которые крепятся тоже к оголовкам, но при помощи сварки.

    Фото 15. Обвязка свай с применением стального швеллера

Как видите, сделать винтовой фундамент своими руками вполне реально и для этого необязательно привлекать бригаду строителей и нанимать спецтехнику. Главное здесь – правильно определить глубину залегания плотных несущих пластов, шаг установки свай и их количество.

Брус обрезной 200х200х6000 ГОСТ 1-й сорт СофриноБрус изготавливается из сосны и ели — хвойных пород с естественной влажностью 20-30%.

От 11500 руб/м³Подробнее

Брус обрезной 150х150х6000 ГОСТ 1-й сорт СофриноБрус изготавливается из сосны и ели — хвойных пород с естественной влажностью 20-30%.

От 11500 руб/м³Подробнее

Брус обрезной 200х200х6000 ГОСТ 1-й сорт Софрино

Брус обрезной 150х150х6000 ГОСТ 1-й сорт Софрино

Основные этапы работ по закладке свайно-винтового фундамента

Являясь на сегодня наиболее передовым методом, свайно-винтовой вариант обустройства фундамента привлекает прежде всего возможностью монтажа своими руками. Таким образом будущий владелец загородного дома может существенно сэкономить на дорогостоящей технике и профессиональных строителях.

Статья по теме:

Первым этапом работ является исследование грунта, подробный расчет и чертеж плана дома.

Обычно на первоначальном этапе строительства производится выравнивание строительной площадки и земляные работы, связанные с рытьем котлованов или траншей. Закладка фундамента на винтовых сваях не требует таких действий, что уменьшает трудоемкость и увеличивает скорость процесса.

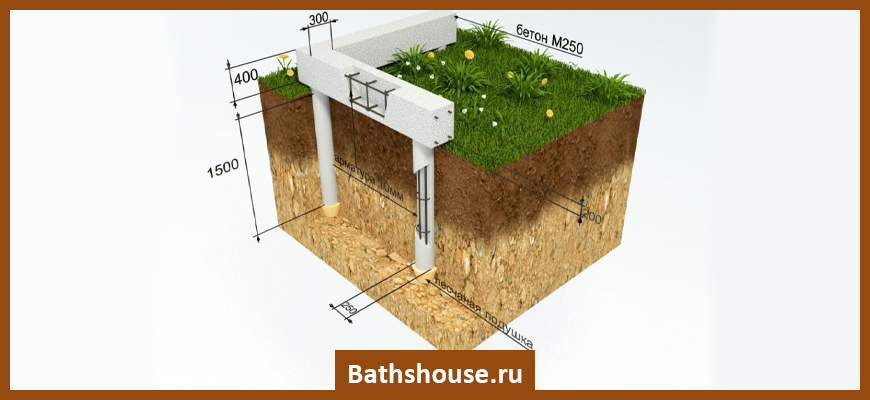

Фундамент на сваях буронабивного вида

Что такое буронабивной фундамент? Это, по сути, определенное количество сооружений из свай. Главным его плюсом можно выделить легкость изготовления – его можно изготавливать вручную, на том месте, которое выделено под застройку. Никакими особенными процессами, закладывание фундамента не отличается, единственным серьезным моментом является бурение скважины, использующуюся часто как опалубку.

Вариантов сооружения столбов два – связать с помощью ростверка, который распределит тяжесть конструкции по всему периметру или оставить их в начальном положении.

Существует всего два способа установки буронабивных элементов, исходя из заданной технологии и проекта будущего здания:

  • скважины не укрепляются с помощью растворов, так называемый «сухой» метод;
  • второй вариант – применяется опалубка (постоянная или временная).

Если позволяют условия грунта, они достаточно плотные, не «плывут», бетон заливают в саму скважину. Для того, чтобы избежать нарушения плотности раствора, утечки цементного молочка, прежде чем заливать яму цементом, ее внутренние стенки укладывают специальными материалами, к примеру, плотной пленкой. Это делается для того, чтобы дополнительно обеспечить всю поверхность скважины от проседания стенок и создать гидроизоляционный слой.

Если выбрать второй вариант, с применением опалубки (она бывает пластиковая или металлическая), то временный вид убирается спустя необходимое время, когда цементный раствор полностью застыл и стал твердым

Прежде чем пользоваться подобным методом, очень важно обеспечить дополнительную гидроизоляцию сваям. Очень хорошим преимуществом в данном методе является то, что при временной опалубке реально сделать промежуток из песка между фундамент на буронабивных сваях и самой землей. Это отлично помогает против нюансов пучинистого грунта – опорные столбы конструкции не выталкиваются

Это отлично помогает против нюансов пучинистого грунта – опорные столбы конструкции не выталкиваются.

Буронабивной фундамент с ростверком создается с целью «разгрузить» конструкцию, равномерно распределить вес, улучшить показатели устойчивости. Всего существует два основных способа изготовления данного сооружения:

  • в первом случае, обязательно оставляется зазор между конструктивными элементами и грунтом, который должен составлять около 2 см. Для чего это нужно? Ответ прост – уменьшаются негативные воздействия внешних факторов на пучинистый тип грунта, к примеру, оставив зазор, можно не боятся наводнения и затопления;
  • углубленный метод применяется при стройке огромных и мощных домов или возможного использования нижних ярусов под подвальное помещение.

Данный фундамент ростверк с буронабивными сваями, плюсы и минусы которого помогут определится с выбором варианта основы для здания, требует особо внимания при воздвижении. Его сильные стороны:

  • высокий уровень несущих конструкций;
  • возможность возводить его для разных видов грунта;
  • подземные воды и резкое повышение их уровня по окончанию постройки не помеха для строительства и дальнейшей эксплуатации;
  • подготовительные действия участка сведены к минимуму;
  • работы с землей очень мало.

Существует также определенное количество недостатков, которые очень важно учесть при возведении здания:

  • практически полная невозможность строительства помещения под подвал;
  • дорогостоящая установка свай, которая производится специальной техникой на профессиональном уровне.

Фундамент ростверк на сваях, расчет которого должен производится очень внимательно, имеет свои особенности:

  • первым делом, проводится оценка земли;
  • очень тщательно высчитать коэффициент тяжести, которая придется на фундамент;
  • подсчитать необходимое количество и параметры свай для сбора конструкции.

Советы профессионалов

Несмотря на то, что буронабивной фундамент можно сделать самостоятельно, при возведении существует много моментов, известных только опытным строителям, которые делятся своим опытом

Чтобы избежать ошибок при строительстве, обратите внимание на такие моменты:

  • тщательно изучите тип грунта, для чего лучше выполнить геодезическую разведку, учитывая полученную информацию при подборе диаметра и глубины установки свай;
  • для частного строительства не применяйте опоры диаметром более 200 мм, поскольку для их монтажа потребуется спецтехника, что сделает фундамент дороже;
  • при заливке обсадных труб, часть арматуры должна выступать на высоту будущего ростверка для придания ему дополнительной прочности;
  • заливку ростверка можно производить только после полного схватывания раствора в буронабивных сваях;
  • расстояние между нижней частью ростверка и поверхностью грунта не должно быть меньше 150 мм, чтобы он не деформировался при вспучивании.

Устройство фундаментов из буронабивных свай – это технология набирающая популярность. Она позволяет создать прочную и недорогую основу как для частных домов, легких сооружений, так и промышленных объектов зданий на любых почвах. Затраты на устройство такого фундамента ниже, чем на строительство классической ленточной основы, заглубляемой ниже уровня промерзания грунта, в среднем на 40%. Показатели прочности и долговечности при этом остаются сопоставимыми.

Что это такое, характеристики свайных опор

Буронабивные сваи – силовая конструкция, которая отвечает за передачу нагрузки от дома на несущий слой грунта. Опорные элементы создаются непосредственно на стройплощадке, когда заранее делают усиление подготовленных шурфы арматурным каркасом и заливают бетонным раствором.

Буронабивные сваи можно использовать в качестве самостоятельных силовых элементов, например:

  • при строительстве заборов;
  • легковесных хозяйственных построек;
  • временных сооружений (бытовок).

Верхняя часть силовой конструкции (лента или плита) связывает отдельно стоящие опоры и воспринимает на себя суммарные нагрузки от дома, равномерно распределяя их между буронабивными сваями. Таким образом получают надежное несущее основание для тяжеловесных сооружений 1-й и 2-й степеней ответственности.

Особенности устройства представленного типа основания:

  • с защитой стен скважины за счет применения обсадных труб (погружных и извлекаемых);
  • с защитой стенок шурфов от обсыпания с помощью бентонитового раствора;
  • подача бетона через полость непрерывного шнега.

По форме буронабивные сваи могут иметь одинаковое сечение по всей высоте или быть усложнены расширенной пятой в нижней части для улучшения несущей способности фундамента.

Плюсы и минусы

Преимущества следующие:

  • доступная технология для применения в частном строительстве;
  • высокая скорость возведения – уже через две недели после бетонирования скважин можно приступать к следующему этапу возведения дома;
  • эффективны при строительстве практически на любых типах грунта, в том числе на пучинистых и сыпучих почвах, а также на участках со сложным рельефом;
  • удобство монтажа на площадках с высокой плотностью застройки;
  • значительная несущая способность каждого силового элемента – до 400 т.

Помимо очевидных достоинств технологии, необходимо также учитывать ее недостатки:

  • потребность в расходе большого количества бетона;
  • сложность контроля над выполняемыми технологическими процессами;
  • необходимость привлечения спецтехники при закладке фундамента на значительную глубину (более 2 м);
  • при строительстве на пучинистых грунтах необходимо преждевременно продумать уширение пяты опоры и обвязку конструкции ростверком, чтобы предотвратить выталкивание сваи из почвы в результате действия сил морозного пучения;
  • строительство подземных помещений в доме на буронабивных опорах окажется затратным по времени и средствам мероприятием.

Сфера применения

Применение технологии монтажа буронабивных свай считается оправданным в таких ситуациях:

  • ведется строительство промышленных объектов и тяжеловесных конструкций, жилых домов и построек сельскохозяйственного назначения на крутых склонах;
  • возводимый объект по проекту расположен на заболоченной местности, а также на участках со слабым грунтом, где несущий пласт и точка промерзания расположены достаточно глубоко, но не ниже 3 м от уровня поверхности;
  • высокая плотность застройки на рабочем участке, что предопределяет необходимость контроля динамических нагрузок на существующие дома и сооружения.

Как правильно выбрать подходящие сваи для фундамента

Правильный выбор свай основывается на следующих факторах:

  1. Цене.
  2. Скорости монтажа.
  3. Надежности и долговечности.

Учитывая все достоинства и недостатки приведенных выше оснований по обустройству, взвесив все «за» и «против», нужно сделать свой оптимальный выбор.

В частном малоэтажном строительстве в последнее время чаще применяют винтовые сваи.

Помимо того, что винтовые сваи идут на обустройство традиционных ростверков, некоторые их виды идут на усиление плитных, а также и ленточных оснований.

Трубчатые конструкции с приваренными или же литыми наконечниками дают возможность осуществлять строительство там, где это сделать весьма затруднительно:

  • На болоте.
  • На воде.
  • На косогоре.

И все это без планировки участка под застройку. Сама суть технологии в том, чтобы сделать минимальной касательную нагрузку на такую опору.

Оптимальная конструкция сваи для строительства малоэтажного:

  1. Корпус. Бесшовная труба со стенкой в 4-4,5 миллиметра из стали Ст3. Больший ресурс у конструкции из стали 30ХМА – стенка в данном случае – от 6 до 10 миллиметров.
  2. Лопасти. Они приварены к корпусу или же выполнены в виде функционально законченного наконечника – литого или сварного, который также приваривают к корпусу.

Какой бы не была конструкция – она многофункциональна. Выбор же винтовой опоры следует базировать исходя из СНиП – строительных норм и правил (последняя редакция от 2011 г.)

Типы опор:

  • Узколопастные. По сути, это аналог того же самореза, то есть, многовитковая опора. Наконечник литой, приварен к корпусу сваркой. Применяется для плотных пород почвы и вечной мерзлоты.
  • Широколопастные. Для легких строений.
  • Многолопастные. Для лучшего упора. Они предназначены для трехуровневых построек с мансардой.

Большинство индивидуальных застройщиков даже и не подозревают, каков спектр применения этих опор:

  1. Бани.
  2. Коттеджи.
  3. Заборы.
  4. Беседки.
  5. Теплицы.
  6. Рекламные конструкции.
  7. Столбы ЛЭП.
  8. Временные постройки. Здесь присутствует возможность демонтажа и переноса на другое место.
  9. Заборы.
  10. Мосты и причалы.

Здесь приведен далеко не полный перечень, где можно использовать винтовые опоры.

Окончательный и правильный выбор осуществляется с помощью детальных инструкций СНиП.

Для того чтобы увеличить надежность и долговечность винтовой сваи нужно нанести на нее специальное антикоррозийное покрытие.

Из самых существенных недостатков стоит выделить следующий: необходимость обустройства фальш-цоколя и тщательная изоляция коммуникаций под домом.

Достоинства же явно перевешивают недостатки, и кроме приведенных выше плюсов нужно добавить следующие:

  • Быстрая сдача объекта.
  • Малый объем земляных работ.
  • Пригодность под застройку любого участка земли.
  • Ремонтопригодность.
  • Всесезонность застройки.

Правильное расстояние между опорами при проектировании – залог многолетней эксплуатации такого основания.

Кроме того стоит уделять особое внимание качеству изделий – экономичные технологии не придадут надежности конструкции

Виды и особенности

Каждая опора фундамента – это цельный или полый внутри стержень, предназначенный для вертикального заглубления в грунт. По материалу изготовления опоры для свайно-ростверкового фундамента могут быть такими:

  1. Деревянные. Делаются из толстого бруса или других пиломатериалов. Используются довольно редко из-за огромного количества минусов – малого срока службы, разрушения от влаги, гниения, влияния микроорганизмов. Возможная сфера применения – стройка небольших хозяйственных сооружений.
  2. Железобетонные. Считаются наиболее популярными благодаря высокой несущей способности. Сваи приобретают в готовом виде или заливают непосредственно на площадке, делая внизу небольшое расширение – «пятку» для заякоривания в почве. Любые бетонные опоры при заливке надо армировать. Глубина их заглубления может достигать 3 метров.
  3. Металлические. Хорошо подходят для частного домостроения, для домов и бань из дерева, каркасных зданий. На слишком большие нагрузки они не рассчитаны, а коррозия делает такие опоры менее долговечными, чем железобетонные. Для изготовления металлических опор используют отрезки двутавров, швеллеров, балок, рельс.

Заглублять сваи в грунт можно разными способами. Классификация фундаментов по способу погружения такова:

  1. Винтовые. Сваи для конструкции изготавливаются на заводе из толстых труб со стенкой от 4 мм. Нижняя часть опор представляет собой лопасть, вращающуюся по спирали, с соответствующей конфигурацией. Наконечник опор острый (литой или приваренный), поэтому они работают наподобие саморезов – завинчиваются в почву. Обычно монтаж винтовых конструкций производится с привлечением специальной техники, но небольшие сваи могут вкручиваться даже вручную. Большой плюс – возможность повторного использования винтовых свай.
  2. Забивные. Выполняются из металла или бетона с армированием, могут быть пустотелыми. Забиваются в заранее подготовленные скважины с помощью особых механизмов. Построить фундамент с такими опорами несложно, процесс движется очень быстро. Минус – сильные подвижки грунта при забивании. Необходимо помнить, что это может вызвать разрушение расположенных рядом построек.
  3. Буронабивные (набивные). Каждая опора заливается непосредственно на месте в установленную в скважину несъемную опалубку. Формы для заливки делают из рубероида, асбестоцементных труб, пластика. Внутрь обязательно ставят прутки арматуры, после чего вливают бетон. Преимущество – возможность сделать все работы своими руками, недостаток – длительный период застывания раствора. (Читайте статью на тему «Бурение фундамента — особенности, плюсы и минусы, этапы работы»)

Кроме того, сваи для фундаментов различаются по техническим возможностям и переносимости нагрузок:

  • Висячие. Несущие способности обусловлены конкретными показателями — прочностью грунта под нижним концом, а также силой трения, влияющей на боковые стенки. Висячие опоры хорошо зарекомендовали себя в местности с низким уровнем грунтовых вод, а также при глубоком пролегании плотных пластов почвы.
  • Стойки. На сваи этого типа могут воздействовать самые высокие нагрузки. Они представляют собой прочные опорные конструкции, формируют жесткое сцепление с плотными слоями грунта.

Разновидности ростверков

При выборе плана постройки здания и типа фундамента нужно определиться и с ростверком, который будет изготовлен. По материалу исполнения и конструктивным особенностям ростверк может быть таким:

  • Монолитно-железобетонный. Применяется чаще всего, пригоден в качестве основания под здания разной этажности. Внешне представляет собой ленту или цельную плиту, заливается на месте. Удобен для формирования пола по его верхней части.
  • Сборный. Изготавливается из металла, выглядит как обвязка или сварной каркас. Обычно применяется при возведении каркасных домов, либо гаражей, бань, хозпостроек.
  • Сборно-монолитный. Отдельные элементы из бетона собираются на площадке в единое целое с помощью специальных замков и других стыковочных деталей.

Ростверк для фундамента может находиться на поверхности почвы или углубляться вниз. Самый надежный тип ростверка – заглубленный. По сути, он напоминает обычный ленточный фундамент, поскольку располагается ниже промерзающего пласта. Для заглубленных ростверков действует ограничение: их не применяют на сложных, обводненных, сильно пучинистых грунтах из-за высоких нагрузок на боковые стенки.

Схема создания незаглубленного ростверка для основания здания еще проще, ведь такая конструкция ставится над почвой с зазором и не требует рытья траншеи. Этот вариант идеален для рыхлых, пучинистых, постоянно смещающихся грунтов.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
