Фундамент ТИСЭ: основные особенности и технология установки

Преимущества и недостатки

Недостаток технологии заключается в необходимости использованияспециальной техники для бурения

Использование технологии обеспечивает экономию ресурсов на дальнейшей застройке. Расход бетона на проведение работ невелик, сам процесс реализуется быстро и может быть организован без привлечения большой бригады рабочих. Среди других плюсов можно обозначить:

  • отсутствие выраженного радиационного фона и качественную изоляцию постройки от контакта с ним;
  • уменьшение потребления энергии отопительными системами;
  • безопасность для экологической среды;

  • допустимость монтажа фундамента в зимнее время;
  • возможность реализации на «неудобных» типах грунтов – сейсмически нестабильных, пучинистых, с высоко поднимающимися водами и т.д.;
  • легкость монтажа вытеснительных вентиляционных установок в таких зданиях, что препятствует появлению областей застоя.

Технология устройства фундамента ТИСЭ

Последовательность работ по устройству фундамента ТИСЭ:

  • Подготовка участка, вынос осей. Дом будет опираться на висячий ростверк, значит, для каждой стены нужно вынести 3 оси, по центру будущей скважины и по наружной и внутренней стороне ростверка. Объем земляных работ сводится к минимуму. Планировать участок придется только при наличии сложного рельефа с крутыми перепадами. Но плодородный слой почвы на глубину 30-35см рациональнее будет снять. Разметка проводится как обычно, при помощи обносок и шнура.
  • Бурение скважин. По технологии рекомендуется начать вручную с лидерной лунки в виде приямка 0,2-0,3 м для погружения коронки. Начинают бурение с зафиксированным или снятым плугом. По мере заполнения приемника породой бур достают и вытряхивают землю. По достижению проектной глубины плуг освобождают и продолжают вращать без нажима, при этом нож создает «купол». Необходимо соблюдать вертикальность, особенно на склонах и контролировать работу при помощи уровня. Отверстие для сваи можно немного сместить по оси, если встретиться крупный камень.
  • Опалубка. В зависимости от бюджета опалубкой может послужить асбоцементная труба, полимерная (ПВХ или ПЭ) труба, а также цилиндр, изготовленный из гидроизоляционного или кровельного материала, например, рубероида. Причем нужно учесть, что асбестоцементная труба, при том, что сначала добавит жесткости, впоследствии может быть разрушена агрессивными грунтовыми водами. Высоту опалубки нужно выполнить таким образом, чтобы запустить сваю в тело ростверка не менее, чем на 5-8 см.

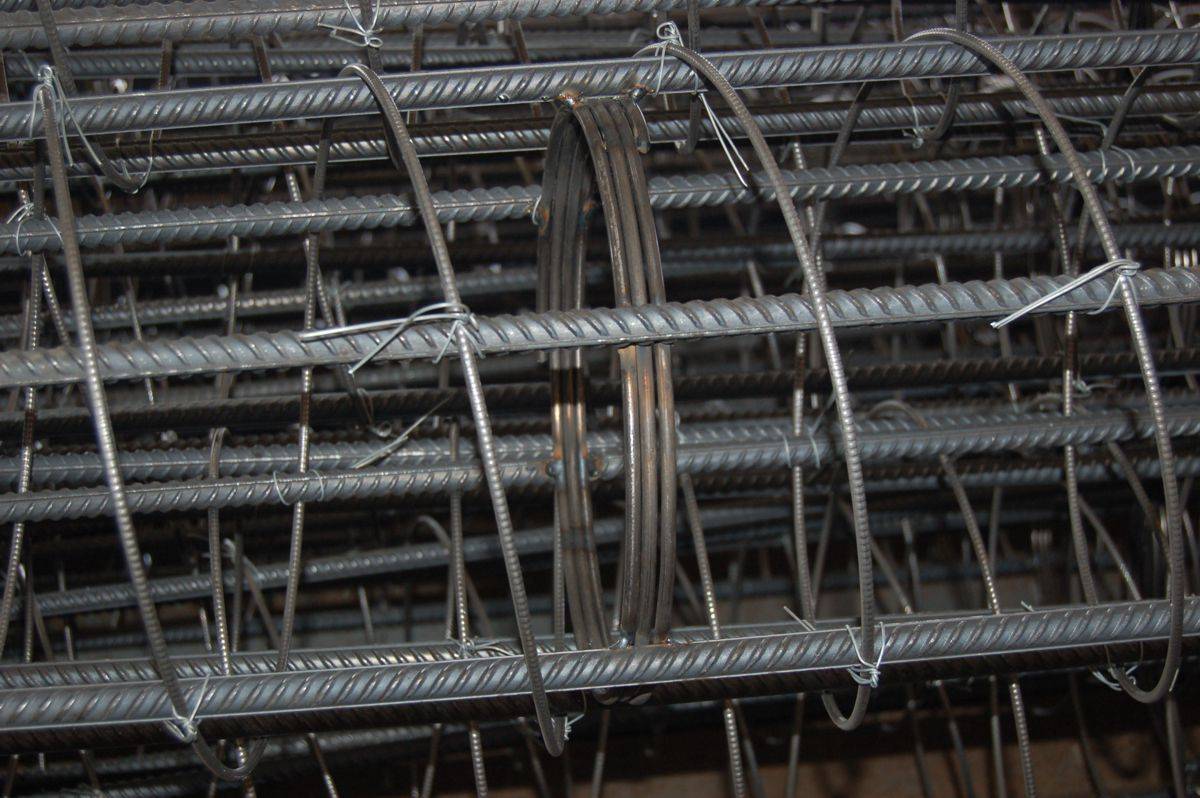

  • Армирование. Армировать сваю нужно согласно технологии, каркасами, состоящими из продольных и поперечных стержней. Для продольных рабочих стержней применяют арматуру периодического профиля класса А-2(А300) и А-3(А400) диаметром 8-16 мм. Выпуски рабочей арматуры должны быть не менее 40 см, при устройстве ростверка они будут загнуты в тело бетона и связаны с основным каркасом. Поперечное армирование выполняется из гладкой арматуры класса А-1(А240) диаметром 6-8 мм в форме круга или многоугольника с периодом 35 — 50 см по вертикали.Вся арматура должна быть в бетоне, и необходимо обеспечить всей арматуре защитный слой, применив фиксаторы, не допускающие контакта арматуры с опалубкой.

Бетонирование. Процесс затруднен малым диаметром опалубки и торчащими прутками каркаса. Используют подвижную бетонную смесь с заполнением скважины частями и уплотнением с помощью наконечника глубинного вибратора. После заливки до нужного уровня еще раз уплотняют вибратором и/или штыкуют арматурным стержнем.

  • Обеспечить уход за бетоном сваи. Не допускать пересыхания и переувлажнения оголовка.

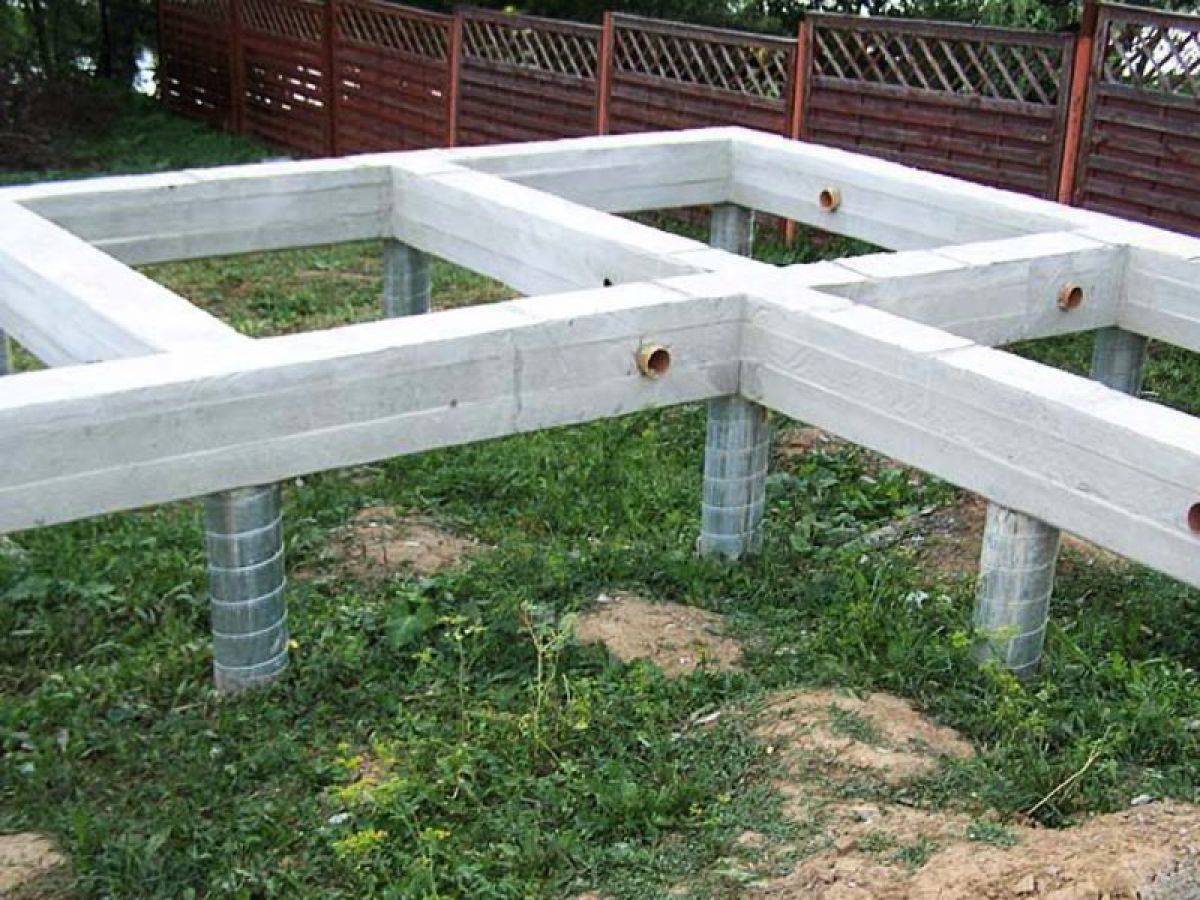

  • Выполнение ростверка ничем не отличается от выполнения висячей ленты. Иногда нижний щит опалубки заменяют увлажненным песком, уплотнив его послойно по 100 мм, а затем песок надежно укрывают слоем гидроизоляционного материала, чтобы не дать цементному молочку из бетона уйти в песок. После того, как бетон ростверка наберет прочность, песок необходимо выгрести из-под ростверка, иначе при пучении грунта давление снизу может оторвать ростверк от свай.

По сравнению с ростверком мелкозаглубленного ленточного фундамента высота ростверка ТИСЭ меньше, поэтому отверстия для ввода коммуникаций и вентиляции выполнить в нем невозможно, поскольку это ослабит конструкцию.

Устройство ростверка ТИСЭ намного проще, чем ленты. И опалубку можно заполнять одновременно, по кругу. Бетонирование и уход за бетоном проводят по стандартной технологии.

На настоящее время технология ТИСЭ является самой экономичной, и позволяет значительно сократить время строительства и трудозатраты.

Как сделать фундамент своими руками, пошаговое руководство

Перед строительством нужно убрать мусор, выкорчевать пни и корни деревьев, мешающих строительству. Затем перенести схему размещения на местность. Для этого:

Подготовить обноски. Это колышки, соединенные горизонтальной рейкой. Они используются для указания расположения стен и свай. Для каждой стены изготавливается 2 обноски. Устанавливаются первые 2 обноски для указания нахождения стены. Каждая из них располагается на расстоянии 1,5-2 метров от противоположных краев стены. В обноски забивают гвозди и натягивают между ними леску или бечевку, которые указывают расположение внешней стороны стены. Опустить обноски так, чтобы леска оказалась на уровне высоты ростверка. Контролировать работы уровнем. Затем вбиваются перпендикулярные обноски, символизирующие другую стену. На них также натягивается леска по внешнему контуру перпендикулярной стены

Важно контролировать, чтобы между стенами сохранялся прямой угол, например, при помощи теоремы Пифагора. Разметить таким образом внешние контуры оставшихся стен

Затем на каждой обноске отступают расстояние, равное толщине ростверка, и натягивают лески, указывающие на расположение внутреннего контура стен.

На пересечениях бечевок следует вбивать арматуру. Она будет указывать на расположение свай. Также между двумя лесками нужно натянуть третью. По ней требуется отмечать расположение других столбов и забивать в этих местах арматуру.

Бурение и заливка

Пошаговая инструкция для бурения свай ТИСЭ своими руками выглядит так:

  1. Выкопать вначале ямки глубиной 20-40 см. Это позволит погрузить полностью бурильную «голову» установки в грунт.
  2. Снять или зафиксировать в поднятом положении расширитель бура. Установить установку в лунку и начать бурить по часовой стрелке. Через каждые 2-5 оборотов вытаскивать изделие наружу и освобождать от грунта. Частота зависит от почвы.
  3. После достижения намеченной глубины, освободить нож-расширитель. Без вертикального давления провести вращение бура для получения «подошвы». Вытряхивать по мере надобности грунт.

Если грунт рыхлый, то в шурф заливается вода для его уплотнения. Также, если почва твердая, вода размягчит ее. Необходимо контролировать вертикаль при бурении. Всю «подошву» нужно освободить от грунта.

Следующим шагом будет заливка скважин раствором. Вначале заливается расширение внизу. Для этого нужно проделать следующие действия:

  1. Взять арматуру толщиной 10-12 мм, очистить ее от ржавчины и загрязнений.

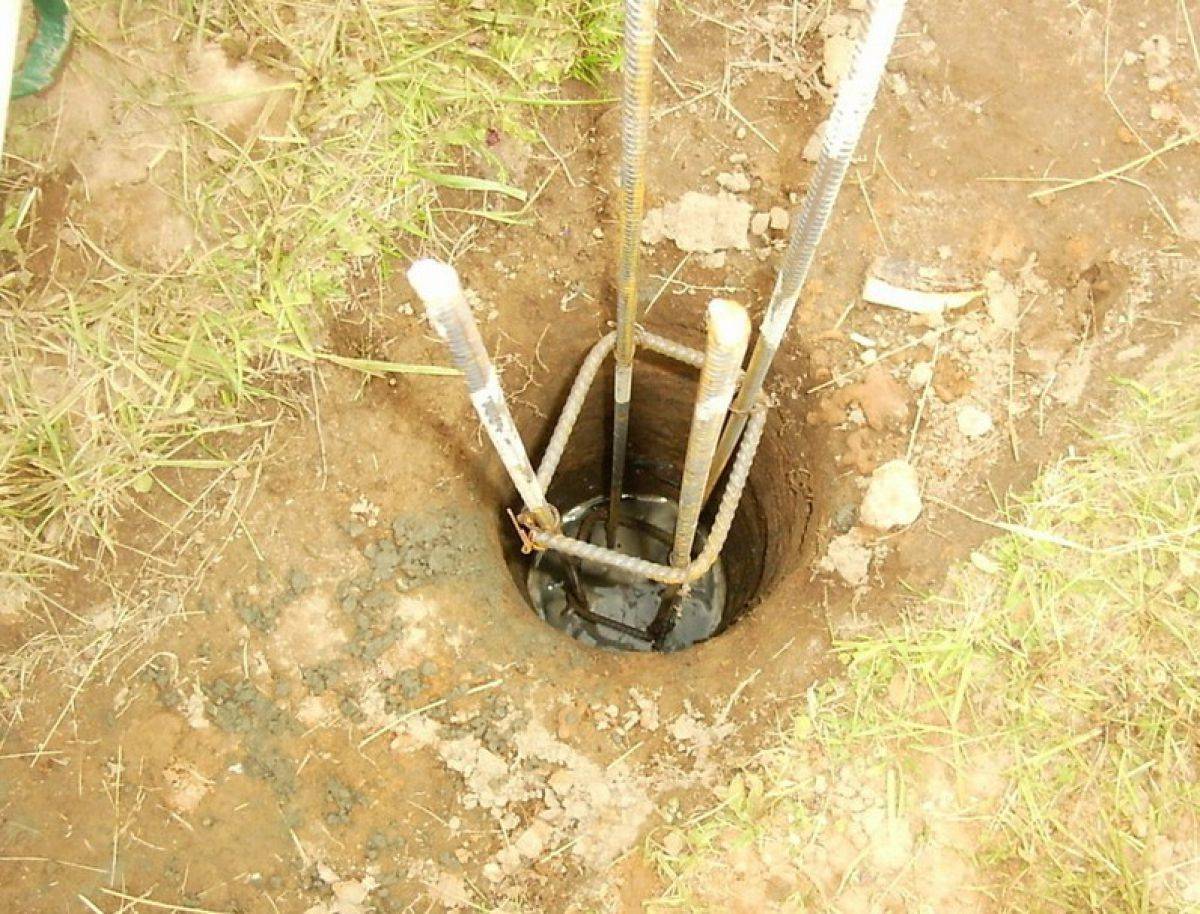

  2. В каждую скважину установить по 6-8 прутков, объединенных проволокой, и усиленных поперечной арматурой. Они должны располагаться не менее чем в 2 см от края лунки и быть длиннее скважины, чтобы связать их с ростверком.
  3. Затем происходит заливка «подошвы» бетоном.
  4. После формирования расширения, создается опалубка из рубероида, который также выполняет функцию гидроизоляции. Свернуть его по диаметру скважины, концы заклеить мастикой, опустить в землю и зафиксировать. Рубероид должен доходить до нижней части ростверка с припуском в 3-5 см.
  5. После этого заливается бетоном вся скважина.

Желательно возводить по несколько свай в день. За бетоном нужно «ухаживать» в течение первых трех дней. Увлажнять его по мере высыхания, засыпать опилками.

Установка ростверка

Для установки опалубки для ростверка необходимо засыпать пространство между выступающими концами свай песком. Затем на полученную «подушку» устанавливается опалубка по уровню. После нужно укрепить боковые щиты подпорками. Обычно сооружается ростверк 30 x 25 см или 40 x 40 см.

Затем на опалубку укладывается гидроизоляция. После приступают к армированию, используя прутки диаметром 10 мм. Для большей прочности располагать их нужно в 3 см от дна. Также в 3 см от верхнего края располагают последний слой арматуры. Перед заливкой надо разместить в фундаменте крепления для стен. После окончания бетонирования следует подождать не менее двух недель, прежде чем начать возводить стены.

Технология ТИСЭ облегчает возведение зданий, позволяет обойтись собственными силами, сэкономить средства. Вместе с легкими материалами, такими как газобетон, древесина, по методике ТИСЭ можно возводить этажные, комфортные сооружения.

Технология монтажа винтовых свай для фундамента

Особенности выбора фундамента под каркасный дом

Буронабивной свайный фундамент — что это за технология

Постройка гаража от фундамента до крыши из пеноблока

Как обустраивается опалубка ростверка

Нулевой цикл (земляные работы) можно значительно сократить, если начать делать опалубку ростверка после заливки бетона внутрь свай. Чтобы сделать это быстро и без потери качества, на колышках натягивается два шнура без среднего. Следующие операции:

  1. Из подручных материалов (доска, толстая фанера, ДСП, OSB) делаются щиты-палубы и защищаются слоем гидроизоляции, например, полиэтиленом или брезентом. Это нужно для возможного многоразового использования опалубки;
  2. Монтируется опалубка так: сначала в щитах проделываются отверстия под опоры, щиты надеваются на сваи и крепятся Н-образными поперечинами на расстоянии 0,5-0,7 м;
  3. Боковую опалубку монтируют следующим образом: деревянные щиты устанавливаются по уровню натянутых шнуров и крепятся к нижнему щиту на гвозди или саморезы.

Чтобы не усложнять конструкцию опалубки изготовление деревянного нижнего щита, его можно заменить на песчаную подушку слоем до 40 см (в зависимости от характеристик грунта). Подушка увлажняется и трамбуется. Также нижний щит опалубки можно сделать из экструдированного пенополистирола, хотя выйдет это немного дороже;


Опалубка ростверка фундамента ТИСЭ

Если делается песчаная подушка, то песок необходимо закрыть гидроизоляционным материалом (полиэтилен, брезент, рубероид), чтобы раствор не протекал на грунт. Гидроизолятор нужно будет вынуть из-под ростверка, как только бетон наберет расчетную прочность. Проще всего это сделать лопатами. Если оставить гидроизолятор внутри, то возможное пучение грунта может оторвать ростверк от свайных опор, силам пучения не поддаются из-за того, что площадь контакта с грунтом слишком мала.

Экструдированный пенополистирол – это неизвлекаемая опалубка, марку можно выбрать самой низкой плотности, например, ПСБ. Даже если почва будет вспучиваться, то силу пучения деформируют такой утеплитель, но не сомнут ростверк. А после спадания повышенной влажности грунта пучение нивелируется, и пенополистирол восстановится. Этот процесс может происходить сколько угодно много раз.


Обустройство опалубки по технологии ТИСЭ

По ростверку, обустроенному на столбчато-свайном основании, нельзя равномерно распределить локальные нагрузки от несущих стен, перегородок, тяжелого оборудования или мебели, сконцентрированной в одном месте. Таокй ростверк не должен контактировать с грунтом, чтобы при пучении его отделило от свай. Поэтому армирование ростверка обязательно, и усиливать армокаркас в местах соединений со стенами анкерными или другими соединениями тоже обязательно. Для этого:

  1. Вертикальные арматурные стержни сгибают под углом 90, при этом распределяются прутья между уровнями нижнего и верхнего поясов;
  2. Опалубка ростверка внутри также усиливается армирующим поясом, состоящим из продольных рифленых прутьев Ø 8-12 мм, и вертикальных поперечных прутьев Ø 6-8 мм. Арматуру можно заменить на металлические хомуты;
  3. Снаружи углы армокаркаса крепятся к ростверку металлическими хомутами или пластинами;
  4. Нижняя палуба опалубки должна быть защищена от проникновения влаги.


Столбчато-ленточный фундамент ТИСЭ

Преимущества и недостатки технологии ТИСЭ

Как и у любого способа возведения зданий, у технологии индивидуального строительства и экологии есть свои преимущества и недостатки.

Основным положительным моментом применения данного метода строительства является экономичность. Инструменты, необходимые для стройки стоят недорого, основными строительными материалами выступают песок и цемент, которые легко приобрести в любом строительном магазине.

Помимо этого, стоит обратить внимание на следующие плюсы:

  • В силу того, что объект строится с использованием ручного оборудования нет необходимости проведения на строительную площадку электричества. Это, кстати, тоже снижает общую цену постройки.
  • Возможность самостоятельного строительства. Построить дом, в принципе, можно без специальных знаний и навыков работы со сложным специализированным оборудованием.
  • Отсутствует необходимость поиска и организации места для хранения большого количества материалов.
  • Возможность совмещения с другими технологиями строительства. Например, фундамент ТИСЭ отлично подойдет для возведения домостроения из любых нетяжелых строительных материалов (бревно, брус, полистиролбетонные блоки и прочее).


Одноэтажный дом по технологии ТИСЭИсточник pinterest.com

Среди недостатков можно выделить следующие моменты:

  1. Несмотря на то, что создатели говорят о возможности использования фундамента по ТИСЭ при любом почвогрунте, некоторые противники технологии утверждают, что ее нельзя применять при высокой влажности грунта и при большом перепаде высот противоположных стен здания.
  2. Также, фундамент подобного типа не позволяет возводить цокольный или подземный этаж;
  3. Низкая скорость строительства и высокие трудозатраты. Это объясняется тем, что все работы производятся вручную и нет возможности механизировать строительный процесс.
  4. Некоторые особенности кладки стен определяют сложности при строительстве дома со стенами, длина которых не кратна длине блоков. По этой же причине возникают проблемы с выкладыванием дверных и оконных проемов. Однако, этот недостаток компенсируется обращением к квалифицированным специалистам – в надежных строительных компаниях, использующих ТИСЭ, разработаны методики строительства с учетом подобных нюансов.
  5. Еще одним, весьма, спорным моментом является утверждение создателей технологии о возможности беспроблемной остановки строительства. Бетон не любит заморозки и оттаивания, поэтому говорить о том, что по ТИСЭ, дом можно строить годами неверно. И потом любой долгострой повышает расходы на строительство.
  6. Также, спорно и утверждение об экологичности данного метода возведения зданий, так как производство цемента и цементные работы всегда считались вредными и опасными.


ТИСЭ-дом по оригинальному проектуИсточник hitas.eu

Проектирование

Технология ТИСЭ – это столбчатый ростверк с уширением подошвы вертикальных стоек. Для всех столбчатых фундаментов характерны недостатки:

  • они непригодны для влажного грунта (высокий УГВ, болото), свежих насыпей и склонов с перепадом высот больше 1,5 м между противоположными стенами здания;
  • изготовление полноценного подземного или цокольного этажа на столбах невозможно;
  • полы по грунту, считающиеся самым экономичным вариантом, можно изготовить только в низком ростверке, который снижает эксплуатационный ресурс стеновых материалов в отличие от висячего ростверка;
  • при использовании перекрытий в виде плит ПК или по балкам увеличиваются теплопотери, повышается расход утеплителя;
  • коммуникации в подполье следует дополнительно утеплять;
  • для любого ростверка требуется забирка, повышающая смету строительства, так как балки запрещено опирать на грунт.

Техническое решение для свай ТИСЭ на крутом склоне.

Создатель технологии Яковлев основными плюсами посчитал отсутствие спецтехники и минимально возможный бюджет строительства, не уточнив, с чем сравнивался фундамент ТИСЭ. Основным достоинством является уширение подошвы столбов, резко повышающее их несущую способность. Именно за конструкцию бура ТИСЭ, позволяющего увеличить диаметр скважины на забое до 60 см без привлечения спецтехники, автор и получил патент.

Бур ТИСЭ.

Обычный ручной инструмент и оснастка мотобура позволяют пробурить скважины 50 см диаметра максимум. Чтобы изготовить уширение стандартного столба при использовании классической технологии, придется либо отрыть шурф большего размера, либо привлечь ямобур для бурения скважины соответствующего диаметра.

В любом из этих вариантов придется отлить плиту на забое, затем смонтировать опалубку меньшего размера, засыпать пазухи после отвердевания бетона. Несущая способность столба увеличится за счет широкой пяты, но снизится из-за снижения бокового трения с прилежащими к телу столба пластами.

Например, при опирании ТИСЭ на глину каждая вертикальная стойка обладает несущей способностью 10 – 12 т. Это втрое больше, чем у столбов без уширения или винтовых/буронабивных свай.

Таблица: Несущая способность свай ТИСЭ.

Фундамент ТИСЭ уступает прочим технологиям по следующим позициям:

  • плавающая плита позволяет возвести коттедж на влажном грунте;
  • лента пригодна для проектов с цокольным этажом;
  • буронабивные и винтовые сваи залегают, не просто «ниже отметки промерзания», а доходят до несущего пласта, то есть гораздо надежнее ТИСЭ;
  • винтовые сваи – единственная технология, позволяющая возводить стены уже на следующий день, так как бетон внутри их полостей не является конструкционным, а служит лишь для защиты внутренних стенок от коррозии;

Погреб внутри фундамента ТИСЭ.

Ввиду высокой стоимости геологических изысканий их заменяют пробным вкручиванием винтовой сваи в 3 – 5 местах внутри пятна застройки. Методика позволяет сэкономить (обойдется в 1,5 – 2 тысячи рублей вместо 30 тысяч).

Это интересно: Правила и способы расчета фундамента

Фундаментные буры ТИСЭ

    Неотъемлемой частью данной технологии возведения фундамента является использование специального бура, который позволяет сформировать сферическое расширение в основании скважины. Изначальная его модификация изображена на рисунке.

    Бурение скважины осуществлялось расположенными в накопителе двумя режущими кромками с резцами. Формирование расширения внизу производилось закреплённым на кронштейне откидным плугом. Штанга была раздвижная, её высоту можно было менять.

    Процесс бурения выглядел так: сначала при снятом плуге производилось непосредственно бурение скважины, затем надевался плуг и бурилось расширение. Плуг опускался под силой собственной тяжести, а при подъёме бура для извлечения земли из накопителя плуг приподнимался с помощью шнура.

    Бур такой конструкции многие считали неудобным в первую очередь из-за способа подъёма-опускания плуга. Поэтому позже его модифицировали. Сейчас на официальном сайте ТИСЭ для покупки предлагаются буры уже другой конструкции (см. рисунок).

    В них опускание плуга происходит путём нажатия на рукоять бура вертикально вниз, причём, чем сильнее Вы давите на рукоять, тем интенсивнее происходит бурение, но в тоже время, тем физически труднее выполнять работу.

    Также отдельно хочется упомянуть об использовании для бурения скважин с расширением специальных фундаментных разбуривателей от компании «Мастер Бур». По мнению многих строителей они более технологичны, выполнять работу ими проще и быстрее. Принцип их действия наглядно продемонстрирован в небольшом видео:

https://youtube.com/watch?v=TG0-2Ueahpc

    К сожалению у данного инструмента есть один существенный недостаток — это его цена. Так оригинальные буры ТИСЭ на момент написания статьи стоят 4500-5200 рублей. Разбуриватели же от компании «Мастер Бур» 9500-16000 рублей, причём прежде чем их использовать нужно пробурить скважины простым буром, цена которого составляет 5200-5800 рублей. В сумме получается довольно ощутимая цифра.

Опирание межэтажных перекрытий

   Сопряжения трёхслойных стен с перекрытиями делают так же, как нижнее перекрытие, опираемое на фундамент.
При установке бетонных плит на кладку стены под перекрытия укладывают арматурную сетку. Внешнюю стенку на толщину перекрытия докладывают тремя рядами стандартных кирпичей или же сплошными стеновыми блоками, формуемыми с опалубкой ТИСЭ-2. Кроме того, при формовании стеновых блоков под и над перекрытием вводят дополнительную горизонтальную гибкую связь (рис. 15).

Если перекрытие выполняют на балках, то во внутренней стенке делают проёмы под размещение их законцовок (рис.16). Шаг балок можно выбрать в двух вариантах. Если во внутренней стенке проёмы под балки делают за счёт вложения в форму вкладыша с размерами намеченного проёма, то шаг балок должен быть около 52 см. Если же проём под балку создают за счёт увеличения зазора между соседними блоками, то шаг опор будет равен

сумме длины блока (51 см) и ширины зазора. Зазор во внешней стенке заполняют жестким раствором с использованием опалубки-компенсатора и пустотообразователя. На уровне перекрытий ферменную составляющую трехслойной стены усиливают дополнительными гибкими связями, устанавливаемыми горизонтально в двух рядах стеновых блоков под и над перекрытием.

Сваи ТИСЭ

Основной недостаток классического свайного фундамента состоит в том, что при сильном пучении опору может просто вытолкнуть. Но так как сама идея очень привлекательна — строится быстро при минимуме затрат — на сложных грунтах стали делать внизу сваи подошву — прямоугольную армированную пластину. Но при таком варианте сразу в разы возрастал объем земельных работ: под каждую сваю необходимо копать котлован размерами больше планируемой подошвы. Зато здание стоит нормально даже на грунтах с сильным морозным пучением.

Свайный фундамент по технологии ТИСЭ имеет куполообразное утолщение в основании каждой опоры

Под сваи, сделанные по технологии ТИСЭ создают похожее утолщение. Но рыть котлованы не нужно. Это расширение формируется при помощи специального ножа, который крепится к фирменному буру. Этот нож и формирует расширенный купол. Далее вся технология почти в точности повторяет процесс возведения свайного или свайно-ростверкового фундамента.

Ранее расширения тоже практиковались, но делать их пытались при помощи микровзрывов или поковыряв лезвием на длинном шесте. Основное новшество в технологии ТИСЭ — это бур с открывающимся регулируемым лезвием. С его помощью сделать расширение подошвы намного легче.

Как работать буром ТИСЭ

Достоинства и недостатки

Фундаменты ТИСЭ быстро набирают популярность: при минимальных дополнительных затратах получается более надежный фундамент. Итак, его достоинства:

  • повышенная сопротивляемость силам пучения;
  • нагрузка от дома передается на большую площадь, что уменьшает возможность возникновения неравномерных просадок;
  • невысокая себестоимость при хороших характеристиках;
  • может быть спроектирован для домов из разных материалов, до 3-х этажей в высоту;
  • малый объем земельных работ.

Если для вашего дома рекомендован свайный или свайно-ростверковый фундамент, есть смысл сделать сваи ТИСЭ. При небольшом увеличении объема работ вы получаете значительное повышение надежности. Ведь свайные фундаменты не любят проектировщики за то, что узнать, что за грунт находится под каждой опорой невозможно. Потому и спрогнозировать, насколько надежным и стабильным будет фундамент, не получится. А фундамент ТИСЭ имеет более широкую опору, что снижает риски. Предсказать по прежнему ничего нельзя, но большая площадь распределения нагрузки  — это всегда хорошо.

Тем не менее, есть и недостатки. Главный: пятку сваи ТИСЭ нельзя хорошо армировать. Можно опустить арматурный каркас до самого низа, но расширение армированию не поддается. Потому остается возможность того, что это утолщение разрушится.

Сваи ТИСЭ — основа свайно-ростверкового фундамента ТИСЭ

Есть еще один недостаток, но уже из практики применения бура: им работать нелегко. Сама конструкция интересна. Это не лопасть, обернутая вокруг стержня, а некоторая емкость, с составным дном. На пластинах, которые формируют дно, приварены четыре лезвия, поставленные под углом. Когда вы вращаете бур, они взрыхляют землю. Так как дно не сплошное, грунт попадает в корпус, откуда его нужно вынимать.

Порядок работ такой: покрутили несколько раз бур вокруг своей оси, вынули, вытряхнули грунт. Снова опустили в ямку, провернули несколько раз, и т.д. Технология несложна, но работа утомительная. Сам аппарат весит 7-9 кг, плюс грунт. Поднимать, опускать его нужно часто. В общем, утомительно. Плюс — не нужны механизмы. Минус — работа в физическом плане нелегкая. Особенно если грунт каменистый или из плотной глины.

Что такое Фундамент ТИСЭ: Технология и Строительство своими руками: недостатки и преимущества, расчет +Видео

Фундамент ТИСЭ – один из тех вариантов фундаментов, которые по вкусу даже начинающим строителям. Он прост в изготовлении, экономичен, доступен и в то же время предельно прочен даже при тяжелом строении. Особая технология возведения фундамента ТИСЭ обеспечивает быстрое возведение фундамента без привлечения дорогостоящих специалистов-строителей.

Универсальный фундамент ТИСЭ в строительстве

Технология фундамента ТИСЭ зарекомендовала себя строительства малых сооружений, а также с успехом используется в строительстве жилых домов, вплоть до тяжелых кирпичных в несколько этажей.

Так происходит бурение на видео. Тисэ с помощью ручного бензобура

Основные особенности фундамента ТИСЭ

  • Во многом фундамент ТИСЭ напоминает свайный фундамент с монолитным ростверком, однако ТИСЭ имеет много преимуществ.
  • Во-первых, это технология, при которой у свай имеется расширении по низу.
  • Такая форма со шляпкой-опорой позволяет фундаменту ТИСЭ:
  • отлично показывать себя на любых грунтах,
  • противостоять силам пучения,
  • снижать вибрацию, если строение возводится рядом с железной дорогой или крупными трассами,
  • обладать большой несущей способностью.

Ростверк фундамента ТИСЭ устанавливается на так называемом нулевом уровне и не контактирует с грунтом, что обеспечивает конструкции дополнительную надежность.

Надежность данного типа фундамента для домов своими руками

Фундамент ТИСЭ возводится на любых типах грунтов, и даже в зонах сейсмической опасности.

Для работы используется специальный бур ТИСЭ, позволяющий устанавливать особые сваи со шляпкой-опорой. Этот бур позволяет возвести фундамент своими руками, отлично подходит для каркасных домов.

Подготовка участка и разметка

Подготовительные работы включают освобождение участка от мусора и разметку будущего фундамента.

Основные работы по возведению фундамента ТИСЭ состоят в бурении скважин и заливке их бетонной смесью. Сделать отверстия под будущие сваи можно самостоятельно, используя специальный бур со съемным плугом.

Пошаговая инструкция возведения фундамента ТИСЭ из 7 шагов

  1. Выравнивание участка
  2. Строим обноску для фундамента
  3. Бурение скважин для фундамента
  4. Расширяем скважины
  5. Армируем
  6. Укладываем руберойд и заливаем бетон
  7. Изготавливаем Ростверк

Мастера, имеющие опыт по возведению фундаментов по данной технологии, советуют сделать сразу несколько скважин основного бурения, и только потом при помощи специальной насадки на бур выполнить расширение основания сразу у всех пробуренных скважин. Это позволит вам сэкономить время на переоснащение бура (установку плуга).

Как размягчить землю для фундамента Тисэ?

Чтобы снизить сопротивление грунта во время бурения, можно залить в яму несколько ведер воды. Это позволит размягчить твердую почву и дело пойдет быстрее.

Заливка фундамента бетонной смесью

Когда скважины должным образом пробурены и каждая из них имеет полусферическое углубление у основания, можно приступить к установке арматуры и заливке скважины бетонной смесью.

Арматурный прут загибается и устанавливается по всей длине будущей сваи. В качестве гидроизоляции сваи удобнее всего использовать рубероид, который хорошо держит форму и без труда распределяется по поверхности скважины.

Стоит также учитывать, что возведения такого фундамента потребуется достаточно большое количество бетона. Поэтому, чтобы не затягивать строительство, лучше заказать бетономешалку.

Изготовление Ростверка на фундаменте ТИСЭ

Когда этап заливки свай завершен, переходим к изготовлению ростверка. Для этого мастерится деревянная опалубка, которую нужно обить полиэтиленом. Опалубка закрепляется при помощи шпилек. Далее устанавливается арматурная сетка под ростверк и заливается бетонная смесь.

Фундамент ТИСЭ в частном строительстве знаком сегодня уже многим и те, кто строил дома с его использованием, говорят о его надежности, простоте возведения и экономичности, отсутствие недостатков возведения, тоже не может не радовать строителя.

Смотреть БОЛЬШЕ в каталоге=>>

О технологии тисэ —

ТИСЭ — ТЕХНОЛОГИЯ ИНДИВИДУАЛЬНОГО СТРОИТЕЛЬСТВА И ЭКОЛОГИЯ

  • Низкая стоимость строительства при высоком качестве
  • Прочность фундамента и стен
  • Идеальный вариант фундамента на пучинистых грунтах
  • Экономичный фундамент
  • Возведение фундамента не требует применения строительной техники
  • Хорошие характеристики теплопроводности  стен
  • Высокая морозостойкость стен
  • Автономное строительство — возможность работ без электричества и в стеснённых условиях
  • Возведение стен не требует навыков кладки
  • Доступность и экономия строительных материалов.

 Технология строительства ТИСЭ — самая доступная на сегодня для ведения строительства жилья и хозпостроек своими руками.

Он разработал ТИСЭ еще в СССР. Технология планомерно развивалась, набирала обороты, проверялась временем.

Прошло уже более 25 лет. Дома «своими руками» по ТИСЭ построили тысячи людей. Это показатель реальных достоинств технологии.

Рашид Николаевич опытным путём переработал массу строительных решений.

Задача была — максимально упростить процесс строительства и существенно снизить его себестоимость.

При разработке были учтены российские реалии: отсутствие электричества, опыта строительства у индивидуального застройщика и малые площади участков. Это придало универсальность технологии.

Была учтена и доступность строительных материалов: это песок и цемент.

Блоки ТИСЭ удовлетворяют требованиям ГОСТ 6133-84 «Камни бетонные стеновые», выдерживают свыше 100 т до момента разрушения, что на порядок выше допустимого минимума. Испытания на морозоустойчивость показали 2% потери несущей способности за 50 лет эксплуатации, что значительно ниже максимально допустимой нормы 12%.

Фундамент ТИСЭ

Это универсальный столбчато-ленточный фундамент, который можно применять в любых схемах строительства, в том числе при возведении деревянных, каркасных, кирпичных, блочных домов, бань, гаражей, заборов и т. д.

Особенностью фундамента ТИСЭ является то, что несущие сваи в своем основании имеют  расширение до 0,6 м. Это значительно увеличивает их несущую способность

Очень  важно, что сваю не выдавливает в пучинистом грунте

Фундаментная лента (ростверк) опирается на сваи, выступающие над грунтом на 15 — 20 см, что исключает давление замершего грунта на ростверк.

Фундамент ТИСЭ можно использовать практически на любых грунтах.

Дополнительные конструктивные решения делают возможным его применение в зонах повышенной сейсмической активности. Это является ещё одним преимуществом фундамента ТИСЭ по сравнению с другими технологиями.

Расчет фундамента начинается с анализа грунта. Необходимо знать тип грунта и глубину его промерзания.

Рассчитывается количество свай, диаметр (200, 250 или 300 мм), длина, а также размеры ростверка.

Желательно иметь карту участка для более точного расчета.

После расчета участок размечается и начинается бурение.

Для этого используется ручной фундаментный бур ТИСЭ-Ф300 ТИСЭ-Ф250, ТИСЭ-Ф200 (диаметр соответственно 300, 250 или 200 мм).

Расширение создается откидным плугом, при этом грунт ссыпается в чашу бура. Для бура ТИСЭ-Ф300 и ТИСЭ-Ф250 максимальное расширение 600 мм, для бура ТИСЭ-Ф200 — 500 мм.

Максимальная углубления сваи 2,20 метра

Далее в подготовленную скважину с расширением закладывается арматура и заливается бетон.

После заливки можно использовать вибратор для равномерного и более быстрого заполнения пустот раствором.

Когда все сваи будут готовы, делается ростверк.

Сначала по уровню строится опалубка, как правило из досок, потом закладывается арматура и вся конструкция заливается бетоном.

Для схватывания бетона при отрицательных температурах возможно использование специального нагревательного кабеля или химических добавок, которые имеются у нас в ассортименте. Кабель КДБС запитывается от обычной сети 220 В обычной штепсельной вилкой.

Стены ТИСЭ

Стена ТИСЭ капитальная, тёплая, дешёвая, экологичная. Например, стоимость стен гаража соизмерима со стоимостью его ворот.

Ручная переставная опалубка (или формовочный модуль ТИСЭ) предназначена для формования стеновых блоков как на стене, так и вне её. В качестве рабочей смеси используется жёсткая смесь песка и цемента с небольшим содержанием воды (жёсткая смесь), позволяющей выполнять немедленную распалубку сразу после уплотнения её ручной трамбовкой.

Модуль выпускается в трёх основных модификациях для формования стеновых блоков следующих основных размеров:

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
