Особенности столбчатого фундамента с ростверком
К особенностям столбчато ростверковых фундаментов относят наличие специальной опорной площадки, расположенной в верхней их части и обеспечивающей равномерное распределение веса всего строения. Эта составляющая конструкции выполняется в виде горизонтальных балок, объединяющих оголовки погруженных в грунт столбов. Обычно для ее изготовления используется древесина. Деревянный ростверк на столбчатом фундаменте – это оптимальный вариант при сооружении небольших строений, изготавливаемых из бруса или бревен.
В особых случаях для изготовления ростверка применяются более прочные материалы, рассчитанные на значительные нагрузки. Это могут быть:
- Металл, при использовании которого поверх оголовков укладываются стальные перемычки.
- Бетон, заливаемый в заранее подготовленные формы (они составляют основу будущей конструкции).
- Железобетонные перемычки, усиленные стальными арматурными прутьями.
Каждая из этих разновидностей формирует конечный вид всего фундаментного основания в целом.
Какой бывает конструкция?
Существует несколько разновидностей:
- для многоэтажных зданий, возведения промышленных сооружений применяют сборный ростверк. Детали подготавливаются заранее – это литые железобетонные элементы высокой прочности, соединяющиеся так, что образуют монолит. Для частного жилого строительства такой способ оказывается чересчур дорогостоящим и сложным. При возведении не обойтись без специальной техники;
- сборно-монолитный изготавливается из металлопроката. Довольно сложный в монтаже, креплении и установке на месте, он предназначен для построек, которые не предназначены для длительной эксплуатации – беседок, дачного строительства, обустройства террас. Сроки службы – до двадцати лет;
- монолитный соединяет все столбы в единую конструкцию. В малоэтажном строительстве ему отдают предпочтение.
Монолитный ростверк – наиболее подходящее решение для частного жилого строительства. Он подходит для зданий из газобетона, отличается невысокой стоимостью и достаточно прост в возведении.Разновидности:
- подземный или низкий характерен для промышленного строительства. Заглубляется в грунт, для чего создается котлован. Почти не используется в частном строительстве;
- надземный – так называемый высокий. Находится над поверхностью, не соприкасаясь с ней. Нагрузка распределяется на опоры. Подходит для регионов с суровыми климатическими условиями, применяется на участках, где возможно подтопление, на заболоченных грунтах или если будущее здание располагается над водой;
- повышенный – то есть надземный ростверк устанавливается таким образом, что совпадает с поверхностью грунта. Нагрузка таким образом распределяется не только на столбы, но и на землю через балку ростверка. Отличается высокой надежностью.
Устройство
Следующим этапом строительства фундамента будет проведение земляных работ. Необходимо выкопать яму размером немного больше, чем размер фундамента. Затем установить опалубку и арматуру толщиной 10-14 мм. Прутья арматуры должны быть скреплены между собой арматурой толщиной 6 мм и обязательно выходить из фундамента на поверхность. Это нужно для последующей привязки их к ростверку.
Вокруг арматуры устанавливается опалубка так, чтобы на месте опоры получилась как бы деревянная коробка. Ее внутреннюю поверхность можно смочить водой, благодаря чему бетон не будет впитываться в доски и впоследствии опалубку легче будет удалить. Внутрь коробки в несколько этапов заливается бетон по 20-40 мм на один слой. Для того чтобы избежать образования воздушных карманов внутри опор, каждый раз бетон надо разбивать с помощью вибратора.
Заливку следует производить в течение одного дня, чтобы на стыке слоев бетона не образовался шов. Необходимо контролировать, чтобы все опоры получились одной высоты над уровнем земли.
Заливать столбчатый фундамент рекомендуется только в теплое время года, нежелательно оставлять его на зиму без нагрузки, так как он может подвергнуться серьезной деформации и даже разрушению.
Конструктивные особенности ростверков
Ростверк может занимать одно из следующих пространственных положений:
- подошва находится на уровне земли;
- между подошвой ростверка и поверхностью земли обеспечивается гарантированный зазор;
- подошва ростверка располагается ниже уровня земли.
Деревянный ростверк
Деревянный ростверк для столбчатого фундамента заглублять не рекомендуется, так как влага отрицательно влияет на древесину. Но из этого правила есть исключение: ценные породы древесины – например, лиственница – не боятся воды.
А на непучинистых грунтах при уровне грунтовых вод ниже уровня промерзания даже сосну можно поставить на землю. Слабопучнистые грунты требуют устройства песчаной подушки под бревна.
Практика показывает, что деревянный ростверк все-таки лучше приподнять над уровнем земли не менее чем на 100 мм (повышенный ростверк). Если зазор между деревом и грунтом превышает 250 мм, такой ростверк называется высоким.
Ростверк из бруса на столбчатый фундамент устраивается так же, как и из бревна
При покупке брусьев надо обратить внимание на параллельность противоположных граней: не допускается переменное сечение бруса
Металлический ростверк
Ростверк из стальных балок – не самый лучший вариант для индивидуального строительства:
- во-первых, металл стоит больших денег;
- во-вторых, без помощи строительной техники и бригады строителей здесь не обойтись. А это весьма ощутимо повысит стоимость фундамента.
Невысока и долговечность стального ростверка: как ни обрабатывай металл, все равно рано или поздно ржавчина его разрушит.
Железобетон
Железобетонный ростверк может быть сборным или монолитным. Сборная конструкция не годится для частного строительства по причине большого веса железобетонных изделий.
Так же, как и при устройстве стальной обвязки столбов, потребуется участие спецтехники и рабочих – профессионалов.
Этих недостатков лишен столбчатый фундамент с монолитным ростверком: установить опалубку, смонтировать армирующий каркас, приготовить и залить бетон можно, имея всего одного помощника.

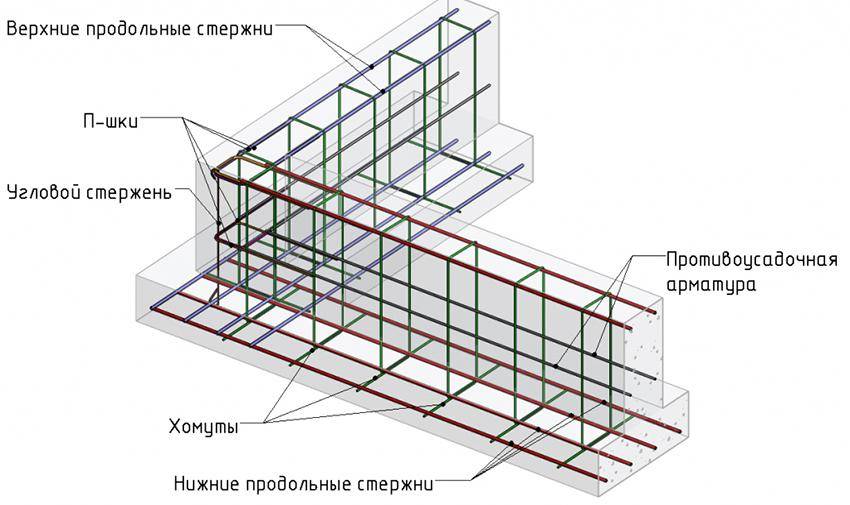

Армирование столбчато – ростверкового фундамента
Для армирования столбчатого фундамента с ростверком применяется арматура:
- для продольных прутов — класса АIII диаметром 6 мм (для устройства каркаса ростверка) и 12 мм (для столбов);
- для поперечных прутов – класса AI.
Поперечные стержни вяжутся через каждые 200 мм.
Создание свайно-ростверкового фундамента своими руками
Сооружение свайно-ростверкового фундамента вполне возможно сделать своими руками. Для строительства небольших зданий (беседки, дачные домики) выбирают ростверк на столбчатом основании, свайный вариант подходит для зданий постоянной эксплуатации. Работы лучше всего выполнять в конце весны, в самом начале лета либо ранней осенью. Сначала готовят площадку, очищая от растительности и мусора, потом реализуют дальнейшие этапы выполнения работ.
Предварительно нужно подготовить материалы и инструменты, заказать бетон класса прочности В17.5-22.55 либо закупить ингредиенты, из которых он будет приготовлен в бетономешалке. Под будущую обвязку в случае необходимости нужно подсыпать гравий или мелкий щебень.
Опалубка
Опалубка монтируется выше на 10 сантиметров, чем высота ленточного ростверка. Опалубку делают из деревянных щитов или досок достаточного уровня прочности для того, чтобы не треснуть и не разойтись под весом бетона.

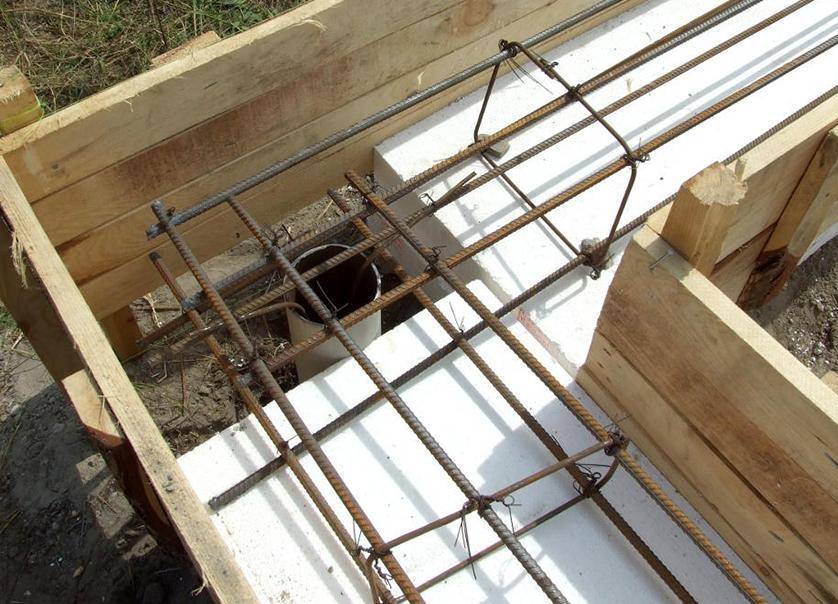

Как выполняется армирование
Сборно-монолитный ростверк обязательно должен армироваться. Для армирования выбирают стальные прутья сечением 12-18 миллиметров, глубина зависит от проекта, но сетку закладывают равномерно, с шагом в 15-30 сантиметров. Обвязка монтируется по всему периметру основания ленты.
Проволоку нарезают заранее, каркас устанавливается в смонтированную опалубку, там связывают с арматурой свай максимально жестко. В проступающей над уровнем почвы верхней части свай сверлят отверстия, через них пропускают закладные, к ним крепят продольные хлысты арматуры. Стальные прутки заводятся внутрь свай, хлысты связывают между собой, с верхними хлыстами. Внутрь свай арматура укладывается слоем в 2-3 прутка.
Бетон
Заливка бетона осуществляется равными горизонтальными слоями, толщина которых должна составлять 10-15 сантиметров. После заливки каждый слой последовательно трамбуется виброинструментом, потом лишь заливается следующий.
Для заливки ростверка подойдет марка бетона М300 или М350.
Ростверк: погода и температурно-влажные условия
Устройство ростверка осуществляется в жаркую погоду, безветренную желательно, без осадков. Прямые солнечные лучи попадать на поверхность тоже не должны. Если температура воздуха отрицательная, бетону нужно обеспечить минимальные потери тепла на всех этапах – от приготовления до укладки. Если работы выполняются на пучинистых грунтах, землю сначала прогревают до плюсовой температуры, защищают от промерзания.
Разборка опалубки
После завершения заливки бетона опалубку демонтируют, сначала снимая крепления и распорки, лишь после этого доски. Опалубочные щиты должны легко отходить от застывшего монолита, если же такой ситуации не наблюдается, это говорит о том, что раствор еще не застыл и нужной прочности не набрал.
Сушка и уход
Когда залит бетонный ростверк, нужно обеспечить правильный уход за монолитом. Конструкция надежно защищается от солнечных лучей, ветра, осадков. Поверхность накрывают полиэтиленовой пленкой, периодически увлажняют водой, если температура воздуха превышает отметку в +22С.
Гидроизоляция
Бетонный ростверк должен быть гидроизолирован, особенно актуально это при сооружении свайно-ростверковых фундаментов заглубленного типа. Также желательно изолировать от влаги повышенные ростверки.
Варианты гидроизоляции:
- Проникающая – специальный раствор с прекрасными адгезионными характеристиками покрывает фундамент.
- Обмазочная – обвязку покрывают битумной мастикой.
- Напыляемая – жидкие составы с высокими водоотталкивающими свойствами наносят при помощи пульверизатора.
- Рулонная – ленту обмазывают мастикой, сверху кладут рулонный материал.
Выбор метода и материала для гидроизоляции зависит от типа грунта, уровня грунтовых вод, вида ростверка, финансовых возможностей и других факторов.
Возведение столбчатого ростверкового фундамента
Если вы желаете обойтись без специалистов (инженеров, архитекторов) и начать строительство дома или сооружения своими силами, то следует учитывать несколько основных аспектов:
- тип ростверка. Он зависит от вида грунта и свойств его движения;
- конструкция будущего сооружения. Площадь, количество этажей, строительный материал влияют на уровень давления;
- расположение относительно почвы.
Этапы возведения столбчатого фундамента с ростверком:
Расчётный. Теоретическая часть была представлена выше.
Подготовительный. Включает в себя расчистку участка от всех неровностей, а также планирование площадки согласно своему проекту. Чтобы проверить правильность разбивки, нужно измерить диагонали и углы. Вертикальные шурфы для монтажа столбов могут быть вырыты вручную или при помощи буровой установки
Важно не упустить момент и на глубине одного метра устроить опалубку, чтобы предотвратить осыпания грунта. Ширина вырытой ямы должна включать размеры столба, опалубку и распорки.
Установка опалубки
Обычно используют деревянные доски, реже фанеру с влагостойкими свойствами, древесные плиты, листы из металла.
Армирование. Осуществляется при помощи металлического прута толщиной до 1,5 см, которые в горизонтальном положении связываются между собой проволокой. Для того чтобы связать столб с ростверком, необходимо предусмотреть установку арматуры в вертикальном положении над опорой на расстоянии 1.5 см.
Заливка бетонной смесью. Производится в несколько слоёв, каждый из которых составляет 2 см. Каждый слой уплотняется ручным вибратором.
Гидроизоляция. Осуществляется путём укладывания любого гидроизоляционного материала внутрь опалубки.
Монтаж забирки. Забирка — это стенка, которая закрывает пустое пространство под столбчатым фундаментом. Она нужна для проведения коммуникаций, а также во избежание попадания холодного воздуха и различных осадков. Лучшим вариантом будет предварительное продумывание забирки до начала фундамента, поскольку потом это будет сделать сложнее и неудобнее. Материалом для забирки может служить кирпич. Устройство забирки включает в себя вентиляционные и коммуникационные отверстия. Единственным недостатком забирки является его возможная осадка под действием движения грунта.
Окончательным этапом является снятие опалубки и затирка торцов.
Возведение столбчатого фундамента с ростверком — выгодный вариант малоэтажного здания на сложных, болотных и песчаных грунтах, которые отличаются подвижностью. А лёгкость и быстрота монтажа не требует помощи спецтехники, в отличие от плитного фундамента.
Обвязка фундамента из бруса
Если вы строите небольшое здание из легких материалов — каркасное либо щитовое, и при этом финансовые средства на реализацию проекта сильно ограничены, лучшим выбором будет обвязка свай брусом.
Ростверк из бруса, как правило, устанавливается на основания из винтовых и буронабивных свай. Это отличный вариант для строительства фундаментов под бани, хозяйственные постройки и одноэтажные деревянные здания.
| Совет эксперта! Ростверк из бруса, в сравнении с металлическими и железобетонными ростверками, обладает на порядок меньшим запасом прочности, однако для строительства вышеуказанных зданий его будет вполне достаточно. |
Для обустройства обвязки чаще всего используются брус из дерева хвойных пород с сечением 150*150 либо 200*200 мм, его стоимость на порядок меньше бруса из лиственных деревьев, а в плане эксплуатационных свойств и продолжительности срока службы какие-либо отличия отсутствуют.
Рис 1.4: Строительство ростверка из бруса
Перед монтажом ростверка брус обязательно покрывается антисептическими составами, предупреждающими гниение дерева, и слоем битумной гидроизоляции, который необходим для приданию брусу гидрофобных свойств.
Последовательность монтажа обвязки из бруса следующая:
- После монтажа свай столбы выравниваются по одному уровню;
- На сваи устанавливаются оголовки;
- Выполняется гидроизоляция материала;
- На стыкующемся в углах дома брусе выпиливаются пазовые соединения;
Рис 1.5: Варианты стыковки ростверка из бруса
- Брус укладывается на оголовки свай по контуру фундамента, так, чтобы стыки отдельных элементов ростверка соединялись на оголовках, сами стыки, при этом, уплотняются джутом;
- Проверяется прямота углов и уровень ростверка;
- Брус фиксируется на оголовках свай с помощью саморезов.
Так же смотрите
Усиление фундаментов
Лидерное бурение
Отмостка вокруг дома своими руками
Столбчатый фундамент
Этот вид фундамента является очень популярным при строительстве каркасных зданий или домов из дерева, но только при условии, что не предусмотрен подземный уровень.
Основным несущим элементом являются столбы, установка которых производиться под всеми внешними углами строения, а также на линиях пересечения несущих стен. Кроме того, также под несущими стенами, если их длина превышает 3 м, устанавливаются дополнительные столбики, которые способствуют перераспределению нагрузки и обеспечивают стабильность и надежность как фундамента, так и возведенного на нем дома.
Размер сечения столбов, как правило, определяется расчетными данными, зависящими от нагрузки, а также выбранным материалом. Важным конструктивным элементом столбчатого фундамента является рандбалка (железобетонная, металлическая или деревянная), которая служит для устройства ростверка, выполняющая роль равномерного распределителя нагрузки от дома на все столбы.
Столбчатые фундаменты, так же как и ленточные, могут быть двух видов:
- монолитными;
- сборными.
В случае возведения монолитного варианта марка бетона для фундамента частного дома должна соответствовать классу В10-В25. При строительстве двухэтажных зданий необходимо армирование, а для одноэтажных – решается индивидуально в зависимости от веса здания, материала из которого оно возводится, состояния грунтов.
Для сборных столбчатых фундаментов могут использоваться:
- керамический кирпич;
- природный камень, в том числе бутовый;
- железобетонные или асбестовые трубы;
- бетон для заливки в подготовленные и армированные скважины.
В том случае, если рассматривается вопрос о том какой фундамент под баню лучше, то можно остановить свой выбор на использовании дерева – обработанных стволов дуба, лиственницы или сосны.
Несмотря на то что стоимость такого фундамента, по сравнению с ленточным, ниже на 30-50%, из-за необходимости привлечения спецтехники не пользуется популярностью для капитальных строений в 2-3 этажа, хотя для возведения легких зданий, для которых не требуется большой глубины заложения, а все работы можно выполнить своими руками, является вполне рациональным выбором.
Кроме того, необходимо точно соблюдать пропорции цемента и песка для фундамента, так как экономия за счет использования более дешевых материалов в этом случае неуместна.
Следует учитывать, что все виды столбчатых фундаментов подвержены сильному воздействию сил пучения, поэтому их допускается использовать лишь на стабильных, неподвижных грунтах.
Кроме того, важно не оставлять их на длительное время без нагрузки, особенно в зимнее время, так как под воздействием разрушительных грунтовых сил, их может просто выдавить.
Столбчатый фундамент своими руками, видео:
Идеальный фундамент для строительства дома в сложных условиях
Комбинированный фундамент ТИСЭ, по своему типу является столбчато-ленточным. Он незаменим на сложных грунтах при возведении тяжелых зданий от двух этажей. Например, в условиях, когда глубина промерзания грунта настолько большая, что строительство ленточного основания является нерентабельным, а столбчатый просто не справиться со своей задачей.
Отличительной особенностью при устройстве столбов является наличие так называемой пяты, специального расширения, благодаря которому достигается большая прочность и стабильность. Чаще всего в этом случае изготавливаются монолитные столбы, а также используется арматура для фундамента, но допускается возведение конструкции с использованием асбестоцементных или металлических труб.
В качестве ростверка для этого фундамента, на уровне грунта изготавливается опалубка под изготовление ленточного монолита.
Но важно учитывать, что требуется придерживаться принципа одновременной, но поэтапной заливки бетоном: сначала столбы, затем лента.
Для изготовления скважин под столбы используется бур ТИСЭ, представляющий собой устройство, состоящее из двух штанг и режущей чаши. Продвигаясь за счет вращения в глубину грунта, он постепенно раскладывается и формирует в нижней части скважины куполообразное уширение.
Именно благодаря такой конструктивной особенности, достигается дополнительное усиление конструкции фундамента, которое, естественно, сказывается на прочности всего дома. В зависимости от расчетных нагрузок, могут использоваться буры нескольких размеров, отличающиеся между собой длинной штанги, диаметром плуга объемом накопителя для грунта.
Наши услуги
Наша компания проводит работы по забивке свай, шпунта и лидерному бурению.
Мы готовы вам проконсультировать и провести работы по возведению фундамента, оставьте заявку:
Фундамент стаканного типа — одна из разновидностей столбчатого фундамента, которая используется в качестве основания под монтаж опорных…
Подробнее
Столбчатый фундамент
Имея земельный участок за пределами городской черты, большинство людей не знают как быстро и экономно построить жилье. А все потому, что не знают какому типу…
Подробнее
Опорно-столбчатый фундамент
Из данной статьи вы узнаете, какими преимуществами и недостатками обладают опорно-столбчатые основания, мы детально рассмотрим технологические особенности…
Подробнее
Опорно-столбчатый фундамент
Мы детально рассмотрим технологические особенности фундаментов данного типа и разберемся с основными нюансами строительства опорно-столбчатых оснований.
Столбчатый фундамент из блоков
На этой странице вы узнаете, где применяется столбчатый фундамент из ФБС блоков и какими преимуществами и недостатками он обладает…
Порядок обвязки винтовых свай
В настоящее время все большую популярность приобретают свайные фундаменты. Они зарекомендовали себя благодаря быстрому монтажу всех узлов. Срок установки, конечно, зависит от сложности основания, но в основном среднее время возведения составляет 2 дня.
А вот для фундамента из бетона требуется минимум один месяц, т.к. строить стены следует только после полного высыхания всех лент. Еще одна особенность свайного фундамента – это простота установки и небольшая стоимость узлов.
Конструкция из свай обойдется в несколько раз дешевле, чем плитное или ленточное основание такой же площади. Кроме того, она пригодна для любого типа почвы. Единственный момент, который нельзя упускать из внимания — обвязка винтовых свай брусом.
Обвязка свайного фундамента
Ростверк связывает между собой все сваи
Данный тип основания имеет множество больших преимуществ, главными из которых можно считать огромный срок эксплуатации и надежность. Главным условием для отличных прочностных показателей является правильная обвязка винтового фундамента брусом.
Ростверком называют перекрытие, связывающее все сваи основания, закрученные по всему фундаменту. При возведении здания на столбы без обвязки конструкция не будет монолитной, опоры будут испытывать разнообразные усилия со стороны стен сооружения, поэтому со временем основание начнет разрушаться.
Ростверк надежно скрепляет все столбы в монолитную систему. Сваи, погруженные в почву, получают дополнительное сопротивление к давлению из грунта, отлично справляются с движением слоев почвы, пучению и другими воздействиями.
Если сделать обвязку по всем необходимым правилам, фундамент станет более выносливым и устойчивым к любым статистическим воздействиям и будет служить долго.
Виды перевязки
Обвязку делают на высоте до 30 см от земли
В настоящее время известны несколько типов, таких как:
- деревянным брусом;
- металлическим швеллером;
- двутавром или балкой;
- железобетоном.
Соединение столбов лентой может быть исполнено, как над землей (от 15 до 30 см над уровнем почвы; применяются на пучинистых грунтах), лежащий на почве, так и в погруженный в грунт (в настоящее время почти не применяют данный тип).
Рекомендации по строительству фундамента из асбестовых труб
Другим не менее популярным и сравнительно дешевым вариантом сооружения фундамента под баню, террасу или легкую конструкцию дома является заливка столбов, в качестве опалубки для которых используются трубы из асбеста. Их диаметр подбирается в зависимости от необходимой несущей способности. Так, если под возведение легких построек достаточно порядка 15 см, то для строительства дома из бруса или бревна необходимо делать более массивные опоры – вплоть до 30 см.
Краткая инструкция по сооружению столбчатого фундамента из асбестовых труб своими руками выглядит следующим образом:
Как и в описанном выше случае, прежде всего выполняется расчистка площадки от мусора, удаляется весь дерн, всевозможные насаждения, а также убираются фундаменты старых строений, если они имеются.
Размечается контур основания
При этом важно контролировать перпендикулярность смежных сторон – как правило, все здания имеют форму прямоугольника. С этой целью достаточно при помощи веревки проверить равенство диагоналей
Все шнуры закрепляются на колышках на том уровне, до которого будут подниматься опоры. Весь контур должен составлять одну горизонтальную плоскость, что без труда можно проверить строительным уровнем или воспользовавшись нивелиром.
При помощи ручного бура в местах установки столбов проделываются ямки. В случаях, когда необходима установка опор ниже глубины промерзания грунта, используют спецтехнику. Внизу скважины часто делается уширение с использованием специального бура ТИСЭ. Диаметр ям должен несколько превышать размер труб из асбеста. Глубину рассчитывают с учетом выполнения подушки из песка и гравия – ее высота должна быть около 20.
После того, как лунки под столбы основания будут готовы, осуществляется засыпка и уплотнение песчаной подушки, которая в процессе трамбовки обильно смачивается водой.
Далее на дно укладывается слой рулонной гидроизоляции, предотвращающей утечку воды в песок из заливаемого раствора.
Трубы устанавливаются строго вертикально на высоту, несколько превышающую уровень заливки. В таком положении их следует надежно зафиксировать, например, при помощи брусков. Для обеспечения надежной гидроизоляции при высоком уровне грунтовых вод важно обработать часть труб, находящуюся в грунте, полимерным или битумным составом.
Заранее приготовленный раствор заливается на треть высоты труб, после чего они приподнимаются на 10 см, чтобы цемент растекся по дну лунок. На этом работы приостанавливаются до полного затвердевания смеси. Такие основания создаются с той целью, чтобы будущий столбчатый фундамент смог противостоять выталкивающим силам со стороны грунта во время сезонного пучения.
После полного застывания бетонной основы, на что понадобится порядка 3-х недель, трубы вкруговую засыпаются песком. Его нужно тщательно утрамбовать, обильно смачивая водой.
Все трубы обрезаются до нужного уровня. Затем внутрь опалубки вставляются каркасы, скрепленные вязальной проволокой и состоящие из 4-х вертикальных прутков арматуры диаметром от 10 до 14 мм. Нижние концы желательно сгибать буквой Г для того, чтобы сформировать пятку. При возведении свайно-ростверковой конструкции фундамента необходимо, чтобы каркасы выступали над уровнем столбов примерно на 10 см. В том случае, если на столбчатое основание будет укладываться обвязка из бруса, арматура опускается несколько ниже верхнего края трубной опалубки.
На заключительном этапе заранее обрезанные до нужной высоты асбестовые трубы до краев заполняются раствором. При этом смесь следует периодически через каждые 15 – 20 см см высоты прессовать для удаления воздушных пузырьков.
После заливки столбчатый фундамент должен простоять хотя бы пару дней, после чего можно будет приступать к возведению стен. Без нагрузки оставлять фундамент на длительный срок не рекомендуется. После вспучивания почвы столбы могут покоситься или приподняться, в результате чего придется потратить немало времени на исправление ситуации.
Сколько стоит столбчатый фундамент
Столбчатый фундамент под деревянный дом или баню считается самым предпочтительным фундаментом, он позволяет значительно сэкономить расходный материал и время, потраченное на его создание. Однако для любого столбчатого фундамента необходимо выполнить его утепление и гидроизоляцию, чего не нужно делать для винтового фундамента.
Цена на изготовление столбчатого фундамента на-прямую зависит от:
- — места расположения будущего строения, от удаления объекта строительства от базы строительных материалов;
- — от вида и качества грунта;
- — от ширины основания и его заглубления;
- — потраченных строительных материалов и произведенных трудовых затрат.
Стоимость столбчатого фундамента, на сегодняшний день, является самой выгодной по сравнению с ценами на ленточный фундамент и монолитный.
Ниже приведена таблица, в которой отражен расчет столбчатого фундамента за один погонный метр с учетом разных марок бетона в Москве и Московской области:
| Размер фундамента | марка бетона, диаметр арматуры d=12 миллиметров | цена за 1 метр/погонный |
| 300 на 500 | М-200, (В-7.5) | 4200 рублей |
| 300 на 500 | М-300, (В-22.5) | 4100 рублей |
| 300 на 800 | М-200, (В-7.5) | 6750 рублей |
| 300 на 800 | М-300, (В-22.5) | 6850 рублей |
| 300 на 1000 | М-200, (В-7.5) | 8400 рублей |
| 300 на 1000 | М-300, (В-22.5) | 8500 рублей |
| 300 на 1200 | М-200, (В-7.5) | 10100 рублей |
| 300 на 1200 | М-300, (В-22.5) | 10200 рублей |
Подведя итог можно сделать вывод, что столбчатый фундамент является самым выгодным и быстровозводимым фундаментом, который может использоваться для деревянных домов и деревянных бань:
- — стоимость столбчатого фундамента составляет максимум 18% от стоимости всего дома, тогда, как остальные виды фундамента составляют 20-30% стоимости всего возводимого дома;
- — столбчатый фундамент под деревянный дом по трудовым затратам и расходу строительного материала до 2 раз экономичнее других видов фундаментов.
Отдав предпочтение столбчатому фундаменту, вы сможете быстро и дешево построить любой малоэтажный деревянный дом или деревянную баню, которые смогут вас удовлетворять на протяжении многих десятилетий.
Ошибки при армировании
Наиболее часто встречающиеся ошибки:
Арматурный каркас устанавливают на грунт
Металл корродирует, расширяется в объеме и рвет бетон в самом важном месте — подошве столбов. При установке в скважину каркас не центрируется
Арматура может выйти наружу столба или остаться малая толщина защитного слоя
Не выпускается арматура для связей с каркасом ростверка. Монолитный ростверк не сможет противостоять горизонтальным подвижкам грунта, и фундамент может разрушиться. При сварке стержней соединения не должны быть на углах и на пересечениях стен. При изгибе прутов место сгиба не греют — прут дает микротрещины. Арматура в средней части любого железобетонного изделия — грубая ошибка — бетонная балка или плита растягивается или сверху при нагрузке на края и опоре посередине, или снизу — когда опоры по краям, а нагрузка в середине. Эти растягивающие усилия и должна выдерживать арматура. В средней части изделия нагрузок почти нет, и арматура там — выброшенные деньги, время и труд. При заливке бетона глубинный вибратор использовать только во внутренней зоне каркаса и аккуратно, чтобы не нарушить его конфигурацию.
Арматура может выйти наружу столба или остаться малая толщина защитного слоя. Не выпускается арматура для связей с каркасом ростверка. Монолитный ростверк не сможет противостоять горизонтальным подвижкам грунта, и фундамент может разрушиться. При сварке стержней соединения не должны быть на углах и на пересечениях стен. При изгибе прутов место сгиба не греют — прут дает микротрещины. Арматура в средней части любого железобетонного изделия — грубая ошибка — бетонная балка или плита растягивается или сверху при нагрузке на края и опоре посередине, или снизу — когда опоры по краям, а нагрузка в середине. Эти растягивающие усилия и должна выдерживать арматура. В средней части изделия нагрузок почти нет, и арматура там — выброшенные деньги, время и труд. При заливке бетона глубинный вибратор использовать только во внутренней зоне каркаса и аккуратно, чтобы не нарушить его конфигурацию.
