Технология разметки фундамента

Способ №1 – египетский треугольник

Его можно назвать самым простым методом. Этот способ еще называют методом золотого треугольника, который имеет соотношение длины сторон 5×3×4. Весь процесс можно разделить на несколько шагов:

  1. Первым делом возьмите длинную веревку и завяжите на ней четыре узла. Первый узел на конце веревки, второй – отступив 3 м от первого, третий, соответственно, отступив 4 м от предыдущего, а четвертый – в 5 м от третьего.
  2. Затем первый и последний узел нужно соединить в одной точке гвоздем. В каждый промежуточный узел тоже вбейте по гвоздю.
  3. У вас получился некий треугольник, длинную сторону которого нужно поместить вдоль линии разметки. На схеме ниже изображено, как это можно сделать.
  4. Исходя от этого треугольника, сформируйте будущую схему фундамента. У вас получилось сделать идеальный прямой угол. Дальнейшие работы выполняются в схожем порядке.

Обратите внимание! Для надежности проверьте все замеры еще раз, чтобы не ошибиться. Измеряйте диагонали, они должны сходиться по длине

Процесс разметки

Теперь приступим к тому, как разметить участок под фундамент гаража. Для этого сначала на выбранном участке местности убираете всю растительность. Срезаете лопатой кочки, убираете камни размером более 10 см и прочий мусор. Размер очищаемого участка делаете немного больше размера гаража, чтобы под ногами ничего не путалось. Для большинства легковых автомобилей размеров дома 6 на 4 метра вполне достаточно.

Примерно сориентируйтесь как будет стоять гараж. В любом понравившемся месте, который будет углом строения, вбейте колышек. Постарайтесь сделать это так, чтобы две его грани были направлены как будущие стены.

Подготовьте имеющиеся куски обрезных досок: с одного края с помощью плотницкого уголка отчеркните линию перпендикулярную длинной стороне, неровный край отпилите ножовкой. На одной доске, начиная от выровненного края, поставьте маркером три хорошо заметные риски. Расстояние между рисками должно быть достаточно большим – сантиметров 30-40. От этого зависит точность измерения. На двух других досках точно таким же образом разметьте 4 и 5 рисок.

Возьмите доски с тремя и четырьмя рисками, положите их на землю обрезанным краем вплотную к граням вбитого колышка, чтобы вчерне повторить направление стен. Теперь используем открытие, сделанное древними египтянами. Берем доску с пятью рисками и кладем ее так, чтобы крайние риски на ней совпали с третьей и четвертой рисками ранее уложенных досок. Для этого надо приложить немного усилий, чуть-чуть сдвигая и перемещая размеченные куски досок. Треугольник, стороны которого равны 3, 4 и 5 является идеально прямым.

Вровень с длинными гранями досок, которые обозначают направления стен, вбиваем еще по одному колышку. После этого берем длинную доску, с помощью рулетки отмечаем на ней длину одной из стен гаража и прикладываем ее к вбитым колышкам. Прикладывать можно как снаружи, так и изнутри. Получаем место еще одного угла гаража. Забиваем там колышек, повторяя его гранями направления будущих стен.

После этого проверяем результаты своей работы. С помощью шнура измеряем диагонали между внешними гранями вбитых в углы колышков. Они должны быть равны. По внешнему периметру будущего гаража натягиваем шнур и штыком лопаты прорезаем вдоль него дерн. У вас должна получиться аккуратная неглубокая канавка шириной сантиметров 10. После этого колышки и шнуры можно убрать.

Канавка позволит вам безошибочно выкопать шурфы под стулья фундамента, завинтить сваи или выровнять участок и поставить опалубку для ленточного фундамента.

А тут статья про фундамент для гаража из пеноблоков.

Особенности разметки ленточного фундамента

Создание ленточного фундамента своими руками начинается с правильной разметки. Подобное основание выполняется из непрерывных лент из железобетона, которые укладываются в траншею. Ширина опоры зависит от качества грунта. Фундамент не должен быть тоньше стен. Его толщина должны быть более 50 см, если здание будет возводиться из кирпича или блоков.

Глубина заложения основания зависит от уровня промерзания почвы. Подобные конструкции возводятся на прочных грунтах и отличаются простотой монтажа, а также позволяют обустроить цокольный этаж и подвальное помещение.

Выполняя разметку, следует учитывать, что здание от забора и соседской территории должно располагаться на следующих расстояниях:

  • По правилам пожарной безопасности расстояние от окон до стен другого здания должно быть не менее 6 метров. Не менее 3 метров от строения до соседского участка.
  • По санитарно-бытовым нормам не менее 3 метров.

Разметка для ленточного фундамента выполняется по общим правилам разметки участка под строительство. Ровно также выполняется обноска.

На верхней детали обноски забиваются гвозди для отметок:

  1. В центральной части метка для оси стен фундамента.
  2. Слева и справа от осевой — метка для ширины основы;
  3. Дальше обозначается ширина подушки под основу.

Что представляет собой разбивка фундамента

Этот процесс, соответственно, проводится до начала рытья траншеи или котлована, предназначенных под основание дома. Габаритной осью здания принято называть условную линию, которая обычно проходит по центру или границам расположения конструктивных перекрытий или других элементов. К этим линиям привязывают размеры как несущих элементов строения, так и самого фундамента.

Чтобы сделать правильно разбивку осей, необходимо:

Ленточный фундамент в разрезе.

  • определенное количество деревянных колышков или металлических брусков, длина которых должна быть не менее 1 м;
  • деревянные дощечки;
  • веревка или тонкая проволока;
  • красная краска;
  • куски красной ткани;
  • молоток;
  • гвозди;
  • рулетка.

Чтобы вся работа по разбивке фундамента была правильно выполнена, согласно проектной документации требуется проверить на полное соответствие все углы обноски, потому что стены помещений пересекаются обычно под прямым углом. Если перекрытие будет проводиться с использованием стандартных элементов, то в этом случае необходимо точно перенести на основание все габаритные размеры осей. Для более точного измерения рекомендуется все обмеры проводить по 2 раза, причем с разных концов линии.

Выбор фундамента для беседки

Вид основания даже под такое незначительное строение, как беседка, выбирается в зависимости от особенностей возводимой конструкции и от состава грунта.

Столбчатое основание

В большинстве случаев столбчатый фундамент делают на песчаных и скалистых грунтах, на которых не наблюдается сезонное пучение.

Такой вид фундамента представляет собой квадратные или круглые столбчатые опоры, погруженные в грунт на определенном расстоянии друг от друга. Глубина погружения столбов зависит от особенностей грунта, расстояние между ними определяется в зависимости от площади будущего строения, на массивность опор влияет вес беседки.

Столбчатый фундамент для беседки

Столбики основания можно сделать из бетона с дополнительным армированием, выложить из кирпича или блоков. Также можно скомбинировать эти варианты: сделать подземную часть столба железобетонной, а надземную часть выполнить в виде кирпичной кладки.

На столбах можно возвести легкую деревянную беседку или массивную кирпичную постройку. Для последнего варианта необходима бетонная обвязка столбов.

Основание в виде бетонной ленты

Бетонная лента для беседки

Ленточный фундамент представляет собой ленту из бетона, кирпичей, камня или блоков, возведенную по периметру постройки. Такая основа отличается особой надежностью, поэтому может стать основанием под тяжелые кирпичные и бетонные постройки, а также под беседки из бруса или бревна. Легкие конструкции для отдыха можно строить на ленточном фундаменте, если грунт характеризуется нестабильностью.

Монолитная плита

Такое основание можно назвать универсальным вариантом, так как его можно возводить на любом типе грунта, под строения из различных материалов. Благодаря большой площади заливки снижается степень воздействия сезонных подвижек грунта на возведенную постройку.

Плитный фундамент выполняется в виде монолитной плиты, состоящей из бетона и армирующего каркаса.

Свайный фундамент

Самым надежным и недорогим вариантом является свайное основание, которое подходит для всех типов грунта, за исключением скального. Отличным решением станет свайный фундамент при строительстве беседки на склоне какой-либо возвышенности.

Беседка на свайном фундаменте

Такая основа представляет собой металлические, бетонные или асбестоцементные опоры, равномерно распределенные по всей площади строения и связанные между собой деревянным или металлическим каркасом.

Рассмотрим устройство каждого из типов фундамента отдельно

Разметка фундамента под дом 3х3 м

Ленточный фундамент представляет собой траншеи, заполненные железобетоном, бутобетоном, кирпичом или фундаментными железобетонными блоками. Траншеи копаются непосредственно под стенами.

Материал, используемый для фундамента, зависит от типа грунта:

  • Кирпичный фундамент. Используется крайне редко, в основном для наружной части фундамента. Данный тип может быть использован на глиняном грунте. Ни в коем случае нельзя его применять при повышенном уровне грунтовых вод.
  • Бутобетон. Применяется на скалистых либо песчаных грунтах.
  • Бетонные плиты и литой железобетон используется на глиняных грунтах.

Плюсы данного фундамента заключаются в следующем:

  • Подходит для строительства на любом грунте.
  • Возможность размещения под постройкой подвала.
  • Более дешевый и простой чем плитный.

Ленточный фундамент может быть:

  • Мелкозаглубленый. Используется на устойчивых, стабильных грунтах и для строительства легких построек. Глубина траншеи для такого грунта не превышает 70 см, то есть, не проходит глубже уровня промерзания грунта.
  • Заглубленный фундамент. Используется только для тяжелых построек. Глубина траншеи для такого грунта проходит дальше уровня промерзания земли. Такой тип фундамента хорош тем, что является устойчивым к сдвигам грунта. Однако только при условии что здание, стоящее на нем будет достаточно тяжелым.
  • Монолит. Внутреннее пространство граней заливается бетоном.
  • Сборная лента. Данный тип фундамента не заливается раствором, а собирается из отдельных железобетонных фундаментных плит.

Разметка внешнего контура фундамента

Свайный фундамент

Если грунт, на котором строится дом слишком слабый чтобы удержать постройку, либо слишком неровный, разумным решением будет свайный фундамент.

Благодаря тому, что сваи проникают довольно глубоко, появляется возможность миновать слабые слои и поставить опору на более сильные. Сверху на сваи устанавливаются балки и стены, таким образом, получается устойчивый фундамент.

Сваи бывают следующих типов:

  • Забивные. Массивные, длинные, армированные бетонные сваи с заостренным концом. Углубляется в грунт путем забивания с помощью специальной техники. Обычно не используется в частном строительстве небольших домов, так как использование техники, является довольно затратным удовольствием.
  • Буронабивные. Вместо того чтобы вбивать готовые сваи, в грунте пробуриваются скважины, которые заполняются бетоном, высота верхушек которых регулируется в зависимости от плана постройки. Могут быть армированные или же неармированные.
  • Винтовые. Металлические, заостренные сваи с винтами на конце. Это дает возможность более простым способом углубить их на необходимую глубину. Такой тип фундамента чаще используется в негабаритных частных постройках.

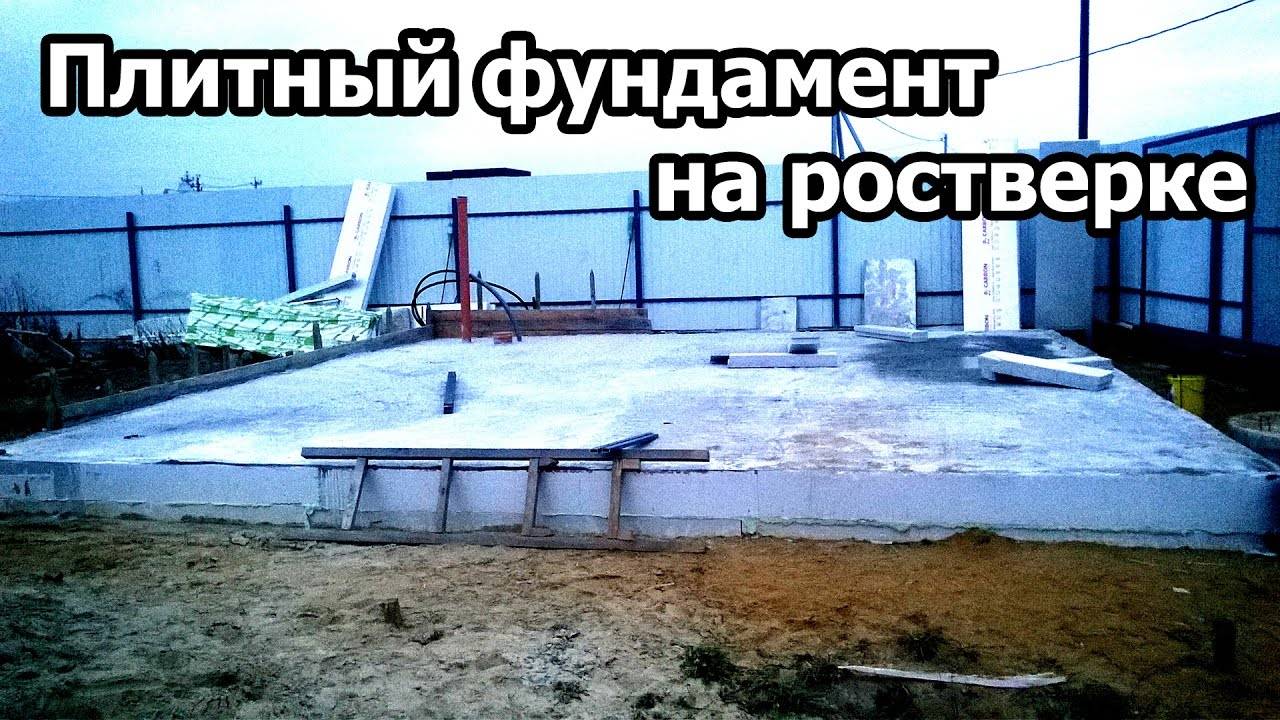

Плитный фундамент

Универсальный, надежный и самый дорогой тип фундамента. Монолитная железобетонная плита отливается на «подушке» под размер дома или немного больше. При движении грунта, подушка может плавать, что придает строению устойчивости.

Плитный фундамент может быть следующих типов:

  • Мелкозаглубленный плитный фундамент. Устанавливается на поверхности грунта. Минусом такого фундамента является то что исключается возможность строительства подвала.
  • Заглубленный плитный фундамент. При его строительстве вырывается яма с ровными стенами под размер дома, по дну выливается плита. При использовании данного фундамента возможно строительство подвала.

Схема разметки фундамента с учетом установленных норм расстояния до соседнего участка

Столбчатый фундамент

Является самым простым и дешевым, однако, и самым ненадежным фундаментом. Суть его заключается в том, что по периметру обозначения контуров стен устанавливаются невысокие столбы из кирпича, камней или бута. Устанавливаются они в наиболее ответственных местах, расстояние между ними от 1,2 до 2,5 метров.

Сверху устанавливается связующая балка, которая и формирует основу для будущего строения. Так же существует углубляющийся тип столбчатого фундамента. В местах основных опорных мест бурятся скважины, которые заливаются бетоном и армируются.

Снизу, для большей устойчивости, такие столбы расширены. Столбчатый фундамент устанавливается только на устойчивых фундаментах, и подходит лишь для малоэтажных, легких построек. Кроме того исключается строительство подвала.

Какой глубины нужно вырыть котлован под будущий забор

В фундаменте любого строения закладывается будущая основа, которая влияет на общее направление строительства в последующих его этапах

Поэтому так важно грамотно выполнить расчеты, чтобы в результате получилось надежное и долговечное ограждение участка

К тому же каждый хозяин хочет, чтобы его забор выглядел эстетично и обеспечивал долгую и надежную защиту личной территории от воров, да и просто любопытных глаз соседей или прохожих. Такие гарантии может обеспечить только очень прочная конструкция, сооруженная на границе участка.

Независимо от конструкции материалов забора существует одно общее правило для их возведения: обязательно нужно правильно рассчитать размер глубины фундамента, чтобы обеспечить достаточную устойчивость и предотвратить быстрое разрушение.

Как рассчитать толщину фундамента

Для возведения забора нужно выполнить расчет не только глубины заложения фундамента, а еще и его ширины. Как было упомянуто выше на эти параметры оказывают очень сильное влияние вес конструктивных элементов сооружения.

В практике строительства установлено, что для легких типов построек для ограждения периметра территории, оптимальной глубиной фундамента будет расстояние 0,5-0,6 м от поверхности почвы. Такие размеры данного элемента уже неоднократно подтвердили его надежность и оптимальный расход строительных материалов. Поэтому полуметровая глубина грунта таких легких строений является стандартным показателем.

Для вычисления глубины заложения фундамента под кирпичный забор нужно знать данные определенных параметров:

  • насколько глубоко замерзает земля в зависимости от места расположения участка
  • удельный вес материала забора
  • из каких слоев состоит почва по мере углубления в нее
  • физические свойства каждого пласта, входящего в структуру грунта

Самым важным из этих параметров является уровень промерзания. Дно фундамента должно располагаться ниже этой точки минимум на 0,4 м для массивных и тяжелых строений из кирпича, бетона или камня. Уточнить данный параметр можно в справочных материалах в зависимости от того, в какой климатической зоне расположен участок.

Для правильных расчетов необходимо знать площадь всего фундамента, который будет заливаться под стены забора. Его определяют путем умножения длины железобетонной ленты на ее ширину.

Значение поможет правильно определить глубину основания, которое должно равномерно распределить нагрузку от надземной конструкции на почву с целью надежного удержания пролетов в вертикальном положении. Такой подход гарантированно обеспечит надежную устойчивость, даже если сооружение будет установлено на пучинистом грунте.

Надежную площадь основания рассчитывают по следующей формуле:

S = F * K/Z * R,

где F—суммарное давление надземной части на фундамент

K— коэффициент надежности

R — сопротивление грунта

Z— коэффициент условий работы

Обеспечить хорошую устойчивость строению сможет фундамент, у которого общая площадь будет не меньше полученного в расчетах значения. Все необходимые параметры для вычислений нужно искать в справочной или строительной литературе.

Разметка фундамента под дом – инструменты

Для того чтобы выполнить разметку под фундамент своими руками, вам нужно запастись подходящим инструментами. Какие они?

  1. Рулетка. Но, не берите маленькие рулетки на 3 или 6 м. Вам понадобится большая, на 15–25 м.
  2. Шнур или веревка в большом количестве. Леску лучше не брать, так как ее плохо видно.
  3. Гидроуровень и ответ отвес (как вариант лазерный нивелир).
  4. Деревянные или металлические колышки.
  5. Доски в качестве обноски.
  6. Гвозди и молоток.

Как видите, список простой, а инструменты легко найти у себя дома. Но, как из этого набора соорудить качественную разметку? Давайте узнаем.

Это интересно: Как правильно сделать стяжку пола

Несущее основание на плитах

Фундаментная плита под беседку используется в тех случаях, когда нужно построить надежную тяжелую конструкцию из кирпича закрытого типа, с мангалом или барбекю.


Пример конструкции на плитах

Если несущее основание необходимо строить и для дома, и для беседки общее, то понадобится привлечение специальной техники. Но в случае, когда вы планируйте создать небольшую постройку, то плитный фундамент можно создать и вручную, самостоятельно.

Проведение работ

  1. Перед тем, как построить фундамент под беседку, нужно тщательно расчистить площадку.
  2. Далее, делаем традиционную разметку, понадобятся колышки и шнур.
  3. Приступаем к котловану, такой же формы, что и сама конструкция. Глубина котлована напрямую зависит от залегания вод.


Этапы работ

  1. На самое дно ямы укладывается битый кирпич, щебень и песок и хорошенько утрамбовывается. А затем поверхность окутывается специальным гидроизоляционным слоем. Сверху и укладывается плитный фундамент беседки.

Вариант с заливкой бетона

Кода производится заливка бетона, то делаем следующие действия:

  • На дренажную поверхность устанавливаем каркасный слой из арматуры и делаем опалубку.
  • Арматура укладывается и сверху заливается бетон.


Схема, кaк прaвильно сделaть фундaмент для беседки из плит

Поверхность нужно качественно выровнять, обязательно выгнать весь воздух и желательно выждать месяц для крепости. Примерно через две недели опалубка убирается.

Плитный плавающий фундамент

Методы разметки прямоугольного фундамента

Прямоугольная форма фундамента является наиболее простой для строительства.  Для его разметки можно использовать следующие способы:

  • Метод паутины.
  • Золотой треугольник (т. Пиагора).
  • Обноска (чаще используется для сложных форм).

Золотой треугольник

Очень простой и надежный способ разметки фундамента. Для того чтобы сделать разметку с помощью данного способа вам необходимо:

  • Вбить колышек в углу главной стены.
  • Отмерять по главной стене 4 метра и вбить колышек
  • Соединить 2 имеющихся колышка веревкой
  • Отмерять от первого колышка по смежной стене 3 метра и вбить колышек.
  • Соединить 1й и третий колышек веревкой.
  • Протянуть веревку от колышка находящегося на главной стене, до колышка находящегося на смежной стене веревку. Длина веревки должна быть 5 метров.
  • Если веревка не достанет до колышка на смежной стене – подвинуть его ближе, если же веревка не будет натянута – отодвинуть дальше.

Таким образом, вы получите ровный угол в 90 градусов. Далее необходимо будет продолжить стены на необходимую длину. Чтобы получит оставшиеся в стены, отмерьте 2 куска веревки необходимой длины и протяните от угловых колышков уже имеющихся стен до натяжения. Затем закрепите. Вот и все – прямоугольная разметка готова.

Делаем фундамент для барбекю своими руками

Работы делятся на несколько условных этапов:

  • подготовка проекта;
  • приобретение материалов;
  • производство работ.

Наиболее важна расчетная часть — создание проекта, так как от нее зависит работоспособность основания и долговечность всего сооружения.

Для постройки беседки не требуется создания тяжелых массивных стен, основная нагрузка от печи и от навеса или крыши сооружения. Для расчета такого основания можно использовать онлайн-калькулятор, которых много в интернете.

Чтобы добиться большей точности расчетов, лучше всего продублировать проект на нескольких сайтах. Рассмотрим пример.

Планируется построить беседку для барбекю размером 3 на 4 метра с расположением печи на торцевом краю. Беседка полуоткрытого типа, фундамент — ленточный мелкозаглубленный, прямоугольной формы (под печь нужен отдельный).

Под печь делается отдельное основание, не имеющее механической связи с лентой. Размеры фундамента под печь напрямую зависят от ее конструкции, состава и величины. В нашем случае принимается плита 2 на 1 метр толщиной 20 см.

Внимание! Отсутствие механической связи объясняется разной нагрузкой на основание. Беседка и печь будут иметь определенное давление на грунт и усадку

Разница нагрузок может вызвать разрушение цельного фундамента, а по отдельности они будут более гибко реагировать на изменение внешних условий.

Приблизительная смета расходов

  • Бетон. Потребуется 3,5 м3 на ленту и 0,4 м3. Всего принимаем 4 м3 бетона. Стоимость — 10000 р.
  • Доски обрезные. Потребуется 1 м3 обрезной доски толщиной 40 мм. Стоимость 6000 р.
  • Арматура. Используется пруток диаметром 10 мм. Необходимо 60 м на ленту и 36 на плиту под печь. Стоимость — 2700 р.

Общая стоимость составляет 10000+6000+2700= 18700 р. Необходимо учесть также накладные расходы — перевозку, погрузку и т. д. Общая величина расходов на фундамент при условии выполнения работ своими руками может составлять от 20000 р.

Необходимые инструменты

Понадобятся следующие инструменты:

  • лопата;
  • строительный уровень;
  • рулетка;
  • ручная электропила, электролобзик;
  • молоток, гвозди;
  • болгарка;
  • шуруповерт, саморезы для сборки опалубки.

Перечень инструментов может быть существенно расширен исходя из возможностей и планов строителя.

Порядок работ

  • Планируется площадка, выкорчевываются деревья (если есть), снимается верхний плодородный слой.
  • Производится разметка, при помощи колышков и натянутых шнуров оформляются контуры траншеи.
  • Роется траншея глубиной 50—60 см. Размеры ее на 20 см с каждой стороны больше, чем расчетный периметр стен беседки. Запас нужен для размещения опалубки и удобства работ при заливке.
  • На дно траншеи подсыпается слой песка толщиной около 20 см с проливкой водой для уплотнения.
  • Сооружается опалубка высотой на 20—30 см выше уровня грунта.
  • Внутри опалубки размещается арматурный каркас из прутков арматурной стали толщиной 10 мм. Арматура служит для укрепления бетонной ленты при нагрузках на растяжение, к которым бетон неустойчив. Каркас может быть соединен на сварку или связан мягкой отожженной проволокой. Второй способ считается более предпочтительным, но при малых размерах постройки (как в нашем случае) арматуру можно варить.
  • Внутренние стенки опалубки укрываются рубероидом для обеспечения гидроизоляции ленты фундамента. Полосы рубероида укладываются внахлест. Как вариант — можно гидроизолировать ленту после застывания бетона и удаления опалубки. Эта процедура позволит исключить намокание ленты дождевыми или талыми стоками.

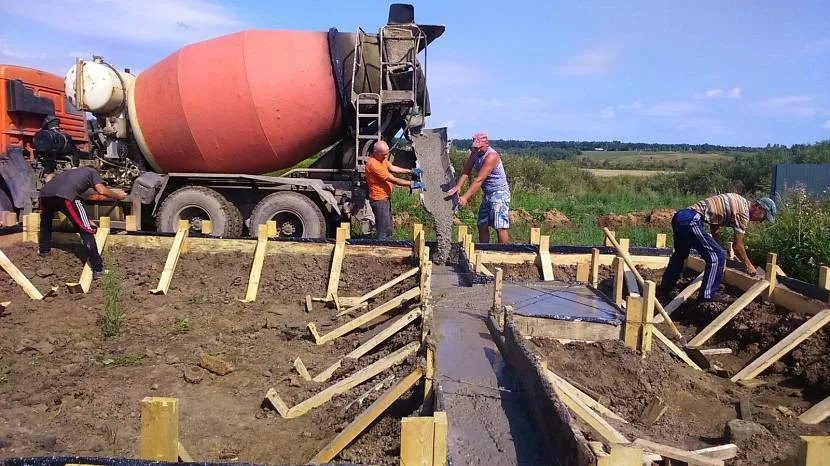

  • Заливка ленты производится бетоном, привезенным в готовом состоянии или замешанным на месте. Учитывая расположение участка, предполагается, что проезд миксера к траншее затруднен или невозможен. Поскольку величина траншеи невелика, бетон можно замешивать самостоятельно при помощи бетономешалки.
  • Состав бетона включает в себя 1 часть цемента на 3 части ПГС. Смесь разводится водой и тщательно размешивается до образования однородной массы. Вязкость должна примерно соответствовать консистенции сметаны.
  • Заливка в идеале должна производиться одномоментно. На практике такое недостижимо, но стремиться к максимально быстрой заливке необходимо. Это позволит добиться одинаковых параметров бетона на всей длине ленты.

Нюансы, которые следует учитывать

При выборе места следует избегать наличия деревьев, нависающих над беседкой.

Устройство фундамента можно несколько упростить, если на подготовленную площадку уложить железобетонную плиту. Таким образом исключаются этапы заливки и замешивания бетонного раствора, сокращается время на высыхание основания.

Как поставить столбы для навеса

Опоры для навеса можно установить разными способами. Выбор зависит от материала изготовления столба, типа грунтов и предполагаемой нагрузки на покрытие.

Монтаж деревянных столбов

Как установить деревянные столбы для навеса:

  1. Закопать столб. Для этого выкапывают яму, засыпают а дно подушку из смеси песка и щебня. Туда же опускают подготовленную деревянную стойку, тщательно обработанную от гниения. После этого засыпают грунт обратно и уплотняют его. Этот метод подходит для организации временного или легкого навеса.
  2. Прикрепить стойку к существующему столбчатому фундаменту. Это щадящий способ использования деревянных стоек. В готовые столбчатые фундаменты заранее закладывают пластины, к которым в последствии крепятся деревянные опоры.

Забивание

Забить можно металлические столбы в плотные грунты. Это отличный способ сэкономить на монтажных работах и получить надежный каркас.

В отмеченном месте устанавливают трубу, надевают оголовок (толстый слой картона) и начинают забивание до достижения плотных пород грунта. Поскольку подушка из песка и щебня при этом методе отсутствует, ориентироваться стоит именно на твердые опорные пласты. Излишки длины по верху можно подрезать. При этом, глубина столбов для навеса не должна быть меньше 1,5 метров или ½ от верхней части столба.

Бутование столбов для навеса

Это метод, аналогичный закапыванию. В отмеченном месте готовится лунка глубиной ниже уровня промерзания на 0,3 метра. На дно засыпается смесь песчано-гравийная и устанавливается столб. Далее яму послойно заполняют песчано-гравийной смесью, постоянно подливая воду для уплотнения.

Когда до вершины лунки осталось 15-20 см, заливают бетонный раствор, который служит в качестве усиления для опоры.

Плюсы метода:

  • Высокая эффективность при малых финансовых и трудовых затратах;
  • Быстрая скорость установки.
  • Недостаток – небольшая несущая способность столбов.

Бетонирование столбов для навеса

Чтобы получить надежную и универсальную опору, берут металлические трубы и заглубляют их в грунт, применяя бетонирование основания столба. Метод целесообразен для использования на подвижных и пучинистых грунтах, где сложно достигнуть плотных слоев и необходимо защитить стойку от выталкивания при пучении насыщенного водой грунта.

Как забетонировать столбы для навеса:

Выставление опалубки под фундамент

Как правильно разметить фундамент мы уже разобрались, теперь перейдем к следующему этапу, который не менее важен, как разметка. Выставление опалубки – наиболее трудоемкий и скучный процесс, но сделать его необходимо на совесть и действительно ровно, по леске. Чем ровнее вы ее сделаете, тем меньше финансовых средств у вас пойдет на отделку цоколя строительными материалами.

Для начала надо собрать весь необходимый реквизит: несколько десятков деревянных брусков 40х40х400 мм (высота, ширина, длина), которые будут играть роль распорки, листы ОСБ, а также колышки, которые будут их поддерживать. Ставим листы ОСБ строго по леске, отступая от краев по 5 сантиметров (помним одно из правил: фундамент на 10 см толще стены), потом забиваем арматуру, подпирая внешнюю сторону, чтобы опалубка не «убежала», связываем ее распорками.

Гвозди – ненадежный способ крепления распорки к стенке, сделанной из ОСБ плиты, нужно использовать саморезы. Очень удобно работать шуруповертом, саморезы взять по 8-10 сантиметров, желательно с широкими шляпками, чтобы они не «проваливались» в плиту

По мере стягивания конструкции подправляем ее по нитке, причем на высоту тоже нужно обращать внимание. Любой перекос потом сложно выровнять, поэтому лучше сразу подогнать опалубку под уровень в ноль, потом заливать жидкий раствор и равномерно разогнать «брыжи» по всему периметру будущего цоколя

Теперь вы обладаете теоретическими знаниями, как разметить фундамент и выровнять цоколь под ноль. Далее уже можно идти и закреплять их практическими занятиями. Перед каждым действием пользуйтесь лазерным нивелиром и уровнем – это исключит более 90% косяков.

Особенности установки опалубки

Прежде чем заливать бетонный раствор, надо правильно установить опалубку, обеспечив герметичность. Для её изготовления используются:

  • Обрезные строганые доски.
  • Водостойкая фанера, имеющая толщину более 12 мм.
  • ДСП.
  • Листовой металл.
  • Цементно-стружечная плита.

Допустимо использование и других плоских материалов с гладкой поверхностью. Для обустройства несъёмной опалубки используется бетонный профиль.

Монтаж опалубки начинается с выполнения гидроизоляционных работ. Чаще всего для этой цели используют рубероид, который укладывают в два слоя. Для ввода коммуникаций в гараж в опалубку устанавливается труба с подходящим размером поперечного сечения. Для этой цели используется пластиковая либо асбоцементная плита.

Установку опалубки выполняют следующим образом:

  • Вдоль разметки в дно траншеи вбивается брус, который будет играть роль стоек.
  • К стойкам крепятся щиты либо плиты достаточной толщины.
  • Выполняется усиление смонтированной конструкции с помощью укосин либо поперечных перемычек. В качестве опор для укосин используется грунт либо предварительно вбитый анкерный дюбель.


Опалубку надо как следует усилитьИсточник ddm-35.ru

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
