Схема каркаса
Схема армирования фундамента – это правила, по которым собирается каркас. Для каждой конструкции выбирается своя схема, поэтому и расчет армирования проводится для каждого варианта по отдельности. На основе схемы рассчитываются:
- количество арматуры;
- ее вес;
- параметры сетки;
- способы соединения стержней;
- направленность конструкции (горизонтально или вертикально);
- сечение арматуры.
Чтобы провести все эти расчетные действия, необходимо понять, из каких элементов собирается каркас. Фундаментная сетка состоит из продольных и поперечных прутков, уложенных с определенным шагом. Соединяются они между собой сваркой, вязальной проволокой или муфтами.
В ленточных фундаментах схема – это несколько рядов продольных прутков, установленных друг над другом и связанных между собой поперечными элементами. В плитных конструкциях может быть уложен один ряд сетки или несколько.
В столбчатых фундаментах устанавливаются вертикальные прутки, соединенные между собой горизонтальными поперечными элементами. Сечение каркаса может быть треугольным, квадратным или круглым. Арматура в сваях буроналивных устанавливается вертикально по окружности.
Принципы расчетов
Расчет фундамента строения включает определение таких важнейших параметров, как заглубление, площадь опоры на грунт, размеры основания. Он должен учитывать все определяющие факторы – геофизические характеристики грунта, климатические особенности, величины и направленность нагрузок, в том числе от веса всех элементов строения и самого фундамента.
Необходимые исходные данные следует брать у организаций, специализирующихся на геологических изысканиях, а также из проверенных источников.
Прежде чем приступить к строительству, необходимо определить потребность в бетоне, армирующих элементах и других материалах. Возведение фундамента нельзя останавливать на середине, а потому расчеты должны помочь правильно закупить нужное их количество.
Следует учитывать, что расчеты несколько различаются для разных типов фундаментов. Свои методики существуют для ленточных, столбчатых, плитных и свайных вариантов оснований. При отсутствии достоверных данных о состоянии грунта в месте закладки дома, придется проводить геологические исследования с привлечением специалистов.
Армирование подошвы ленточного фундамента
На грунтах с не очень высокой несущей способностью, на пучнистых почвах или под тяжелые дома, часто ленточные фундаменты делают с подошвой. Она передает нагрузку на большую площадь, что придает большую стабильность фундаменту и уменьшает величину просадок.
Чтобы подошва от давления не развалилась, ее также необходимо армировать. На рисунке представлены два варианта: один и два пояса продольной арматуры. Если грунты сложные, с сильной склонностью к зимнему печению, то можно укладывать два пояса. При нормальных и среднепучнистых грунтах — достаточно одного.
Уложенные в длину пруты арматуры являются рабочими. Их, как и для ленты, берут второго или третьего класса. Располагаются друг от друга они на расстоянии 200-300 мм. Соединяются при помощи коротких отрезков прутка.
Два способа армирования подошвы ленточного фундамента: слева для оснований с нормальной несущей способностью, справа — для не очень надежных грунтов
Если подошва неширокая (жесткая схема), то поперечные отрезки — конструктивные, в распределении нагрузки не участвуют. Тогда их делают диаметром 6-8 мм, загибают на концах так, чтобы они охватывали крайние прутки. Привязывают ко всем при помощи вязальной проволоки.
Ели подошва широкая (гибкая схема), поперечная арматура в подошве тоже является рабочей. Она сопротивляется попыткам грунта «схлопнуть» ее. Потому в этом варианте подошвы используют ребристую арматуру того же диаметра и класса, что и продольную.
Расчет расхода бетона по площади плиты фундамента
Плитное основание обеспечивает равномерное распределение давления от сооружения на грунт, жесткость и прочность строительной конструкции. Может использоваться для тяжелых строений.
Как рассчитать объем бетона в кубах, необходимый для устройства фундаментной плиты? Формула простая – V = S*H, в которой:
V – объем материала, м3; S – площадь поперечного сечения, м2; H – высота, м.
Площадь поперечного сечения плиты – это произведение ее длины и ширины.
Приведенные выше формулы расчета количества смеси в кубах актуальны для тяжелых и легких бетонов. Для определения необходимого количества бетонной смеси удобно пользоваться онлайн-калькуляторами, учитывающими класс прочности строительного материала.
Поделиться ссылкой:
Способы расчета
Необходимые вычисления можно сделать вручную на основе проекта или в режиме онлайн – с помощью удобного калькулятора.
Онлайн калькулятор
Введите в программу данные, касающиеся типа фундамента, габаритов будущего строения, специфики используемого бетона, толщины основания.
Алгоритм расчета основывается на отраслевых нормативах, в результате выводятся сведения о том, сколько материала по длине и массе следует закупить до начала строительных работ. Учитывается также и метод укладки фундамента – плиточный или ленточный.
Трактовка результатов онлайн-подсчета:
- Калькулятор учитывает, что от края плиты до арматуры остается обязательный зазор в 5 см.
- Итоговые вычисления приводятся вместе с 10% запаса – он будет направлен на обустройство нахлестов в случае применения нескольких металлических элементов в одной линии.
- Конечные цифры транслируются в метрах, при желании их можно пересчитать на отдельные пруты – их длина стандартно отмеряется 11,7 м.
Вручную
Чтобы самостоятельно выполнить расчет арматуры под фундамент, необходимо отталкиваться от марки оптимального в данных условиях материала. Если плитное основание собирается на непучинистом грунте (он достаточно прочен, и здесь ничтожны шансы на горизонтальное смещение здания), можно закупить ребристый пруток диаметром не менее 10 мм класса A-I.
Если обустраивается уклон, а также для пучинистых и слабых грунтов применяются прутья большего диаметра – от 14 мм.
Вертикальные связующие между верхней и нижней сеткой создаются с применением гладких изделий класса A-I, достаточно диаметра в 6 мм.

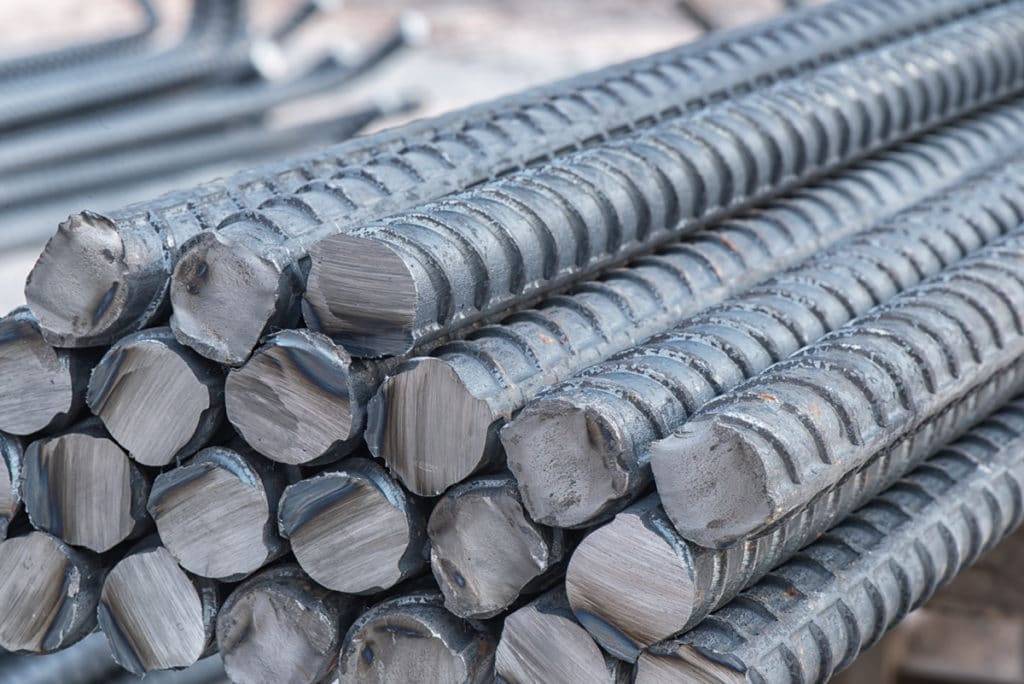

Арматура класса A-I
На итоговые цифры окажет немаловажное влияние и материал, используемый для сборки стен. Деревянные и каркасные конструкции, строения из газобетонных блоков и кирпича создадут разные уровни нагрузки на основание
Согласно общей рекомендации, небольшие, легкие здания могут быть выстроены на фундаменте, армированном прутьями с диаметром в пределах 10-12 мм, под блочные и кирпичные стены закладываются заготовки от 14-16 мм.
Из прутьев собирается сетка со стандартным шагом в 20 см, их располагают крест-накрест по отношению друг к другу. Каждый метр длины строения должен содержать в себе минимум 5 прутьев арматуры. Элементы соединяются между собой перпендикулярно, для перевязки используется мягкая отожженная проволока. Чтобы было удобнее с ней работать, понадобится вязальный пистолет либо крючок для вязки.
Расчет количества арматуры на фундамент плитного типа
Фундамент плитной конструкции применяется для строительства жилых зданий на пучинистых грунтах. Для обеспечения прочностных характеристик применяются арматурные стержни диаметром 10–12 мм. При повышенной массе строений диаметр прутков следует увеличить до 1,4–1,6 см.
Рассчитать количество арматуры для фундамента плитной конструкции можно, используя следующую информацию:
- пространственный каркас из арматуры сооружается в двух уровнях;
- соединение стержней выполняется в виде квадратных ячеек со стороной 15–20 см;
- обвязка выполняется отожженной проволокой в каждой точке соединения.
Схема армирования монолитной плиты фундамента
Для определения потребности в арматуре выполните следующие операции:
- Определите количество горизонтальных прутков в каждом ярусе.
- Вычислите общий метраж арматурных стержней, формирующих ячейки.
- Прибавьте суммарную длину вертикальных опор, объединяющих ярусы.
Плюсы железобетонного монолитного фундамента
Подходит для нестабильных грунтов
Монолитная плита во время сезонных изменений пучинистых грунтов, сохраняет равномерное распределение стеновой нагрузки. Такие изменения могут возникать при сильных морозах и оттаивании, длительной влажности, при всех природных явлениях которые воздействуют на плотность и объемность почвы. Все здание, как единый конструктив, равномерно поднимается или оседает в зависимости от движении грунта, при этом сохраняется целостность несущих стен и самого фундамента. В отличие от ленточных фундаментов , которые неравномерно проседают при таких явлениях и дают трещины. Такое свойство плиты позволяет возводить дома на глинистых почвах и суглинках, торфянистых и склонных к заболачиванию, и даже на песчаных грунтах.
Характеризуется минимальным процентом усадки, которая происходит равномерно и безболезненно как для самого фундамента так и для всего здания.
плитный монолитный фундамент
Высокая несущая способность
В данном случае срабатывает обычные законы физики. Чем больше площадь распределения нагрузки, тем меньшее давление оказывается на основание и грунт. Все многоэтажные дома возводятся и прочно стоят на монолитном плитном или комбинированных со столбчато-свайными фундаментами.
плитный монолит хорошо подходит для тяжелых каменных домов
Долговечность
Грамотное устройство, с учетом особенностей грунта и поведения самой плиты во время эксплуатации, соблюдение требований технологии по утеплению, гидроизоляции, однородности бетонной смеси, достаточного объема гравийно-песчаной подушки и других базовых требований обеспечат прочность и целостность фундамента на многие десятилетия. В среднем, срок жизни качественного плитного фундамент считается вековым, то есть, на нем может прожить не одно поколение. В каждом населенном пункте достаточно много подобных памятников архитектуры, когда многоэтажное здание более 100 лет и даже до 300 лет стоит на бетонной плите. Но следует заметить, что любое долголетие еще зависит и от надлежащего ухода за строением.
многие памятники архитектуры более века стоят на монолитной плите
Высокая прочность
Это самый прочный фундамент из всех существующих разновидностей. Достигается за счет однородности и отсутствия слоистости тела плиты. В основании отсутствуют стыки и швы, то есть, нет слабых мест для проникновения разрушающей влажности в тело фундамента и появления трещин. Кроме того, равномерное распределение нагрузки по всей поверхности, снимает значительную часть давления на железобетон, что является плюсом к уровню прочности.
прочность достигается за счет монолитной целостности
Позволяет возвести цокольный этаж
Единственный фундамент, на котором рекомендуется возводить дом с цокольным этажом. Устраивается как основание для цоколя и служит фундаментом для всего дома.
Минимальные земляные работы
Свойственно для мелкозаглубленных фундаментов, без наличия цоколя. Устойчивость к изменениям свойств грунта позволяет выполнять монтаж прямо на поверхности почвы без заглубления, предварительно очистив участок и выровняв его. Такие работы можно выполнять самостоятельно без строительной техники.
для мелкозаглубленной плиты не проводятся объемные земляные работы
Простая технология возведения
В условиях дефицита средств для возведения фундамента и наличия свободного времени, часть работ можно выполнить своим силами, без привлечения техники и специалистов. В простой технологии устройства плитного фундамента можно легко разобраться. Такие работы как засыпка гравийно-песчаной подушки, подготовка котлована для заглубленных фундаментов, армирование, устройство опалубки, может выполнить любой новичок. Используя специальные формулы или онлайн калькулятор, при наличии весовых расчетов будущего дома, можно самостоятельно рассчитать размеры и объемы фундамента, примерное количество материала и его стоимость. Конечно, такие работы как подготовка бетона и его заливку лучше выполнять за один раз с привлечением специальной техник, с целью достижения однородности плиты.
заливка монолитного фундамента бетононасосом
Сокращает внутренние половые работы
Плита фундамента уже служит как черновое основание пола в доме. На него можно укладывать финишное половое покрытие: линолеум, ламинат, паркетную доску и если потребуется, защитные материалы, такие как гидроизоляция и утеплитель. Подробнее про свойства ламината в статье: «Что такое ламинат. Структура и свойства»
плитный фундамент уже является черновой стяжкой для полов в доме
Расчет потребности в бетоне
Работы по заливке бетона нельзя останавливать, не закончив их полностью
Для этого важно правильно оценить потребность в нем. Расчет необходимого количества проводится с учетом типа фундамента:
- Ленточный вариант. Порядок расчета можно рассмотреть на примере. Фундамент делается для дома размером 6х8 м. Глубина промерзания грунта составляет 1 м, а потому заглубление выбираем 1,4 м. Ширина ленты (уточненная по расчету минимальной площади опоры) – 0,5 м. Объем фундамента составит V=PxbлхНф, т.е. (2х6х8)х1,4х0,5=67,2 м³. Рекомендуется взять запас порядка 8-10 процентов. Окончательно, для данного фундамента потребуется 74 м³ бетона.
- Столбчатый тип. Если опора имеет прямоугольное сечение, то площадь ее определится, как произведение двух сторон. При возведении столба круглой формы применяется известная формула расчета окружности S=3.14R2, где R – радиус столба.
- Плитный фундамент. Объем определяется по формуле для правильного параллелепипеда, т.е. V=axbxHф, где а и b – размеры сторон плиты (м). Например, для дома 6х8 м при заглублении 0,4 м объем составит 19,2 м³.
Несколько сложнее учесть дополнительную потребность в бетоне при формировании ребер жесткости на плитном основании. Они изготавливаются обычно с шагом 2 м, причем по краям они располагаются обязательно.
Для выбранного примера количество ребер по длине составляет 4, а по ширине 3. Общая длина этих элементов составит (8х4)+(6х3) =50 м. Наиболее характерная ширина и высота ребра – 0,1 м. Следовательно, общий дополнительный объем бетона составит 50х0,1х0,1=0,5 м³.
Советуем почитать: Марка бетона и пропорции для фундамента частного дома
Расчёт композитной арматуры
Арматура из композитных материалов начала использоваться в строительной области России относительно недавно, поэтому следует затронуть некоторые нюансы, касающиеся этого материала. В виду использования при изготовлении волокон стекла или базальта, данный армирующий материал имеет значительные отличия от классической стальной арматуры по прочности в сторону положительных качеств. Наглядно оценить разницу можно из расположенной ниже таблицы.
| Характеристика | Стальная арматура класса АIII | Композитная арматура |
| Замена диаметра арматуры при равных прочностных характеристиках, мм. | 8 | 4 |
| 10 | 6 | |
| 12 | 8 | |
| 14 | 10 | |
| 16 | 12 | |
| 18 | 14 | |
| 20 | 16 |
Подробнее о том что такое композитная арматура а также о методах работы с ней Вы можете в статье: композитная арматура, виды, характеристики, использование.
Исходя из этих данных, при использовании композитных армирующих стержней необходимо производить корректировку диаметров рабочей арматуры. Это означает, что проводить расчёт армирования конструкций можно для стальной арматуры, а затем изменять полученные диаметры стержней согласно приведённым в таблице данным.
Следует учитывать, что композитную арматуру невозможно согнуть на стройплощадке и она не подвергается сварке. В случае потребности в гнутых элементах, их нужно заказывать у изготовителя по подготовленным чертежам, так как изогнуть такой материал возможно только в процессе изготовления. Крепление стержней между собой осуществляется при помощи вязальной проволоки или пластиковых хомутов.
Расчёт фундамента с использованием композитной арматуры аналогичен расчёту для металлической арматуры.
Во всём остальном использование композитной арматуры ничем не отличается от стандартных стальных прутков.
Проведение работ по армированию и последующей заливке монолитных строительных конструкций требует от мастера наличия определённых навыков. При сомнении в своих силах лучше обратиться к опытным специалистам, это сэкономит время и деньги в случае возможных переделок при возможных ошибках начинающего мастера, а так же убережёт от появления возможных аварийных ситуаций.
Способ укладки
Стержни большего диаметра располагаются продольно по всему периметру ленты: по 2-4 прутка в каждом поясе (нижнем и верхнем). Элементы поперечные и вертикальные меньшего диаметра устанавливаются с шагом 50 см, и на 5 см не доходят до верхней точки фундамента (на уровне земли). Размеры разных элементов рассчитываются с учетом параметра фундамента и используемых при строительстве материалов.
Особое внимание при монтаже армирующей конструкции необходимо уделять укреплению углов. Именно на эту часть фундамента приходится наибольшие нагрузки
Арматура для ленточного фундамента дома должна выдерживать любую нагрузку, причем с учетом многих лет использования, размытия грунта, других природных явлений. Качественное армирование углов предотвратит образование трещин или растяжений конструкции. Прутки в углах обязательно загибаются
Очень важно, чтобы присутствовал нахлест. Радиусными элементами соединяются все стержни
Параметры перекрытия стержней в угловой зоне не должны превышать 25 см.
Арматурный каркас набирается из различных элементов
Чтобы укрепить разные участки фундамента ленточного типа, необходимо выполнить правильный расчет количества стальной арматуры.
Строительство основания
Предварительно выполняют подготовительные работы. Использование любого материала требует траншеи с прямыми углами, которая совпадает с периметром будущей постройки. Выполнить разметку можно с помощью нескольких колышков из металла или древесины, метрической рулетки и прочной нити. Чтобы получить прямые углы, колышки вбивают в требуемые точки, растягивая от них по две нити длиной 3 и 4 м. На 2 этапе выкапывают траншею.
Таблица расчета арматуры для ленточного фундамента.
На 3 этапе выполняют укладку песочной прослойки толщиной в 10-15 см, позволяющей стабилизировать грунт. Затем производят заливку и армирование. Расчет арматуры на ленточный фундамент производится с учетом его глубины. Основаниям заглубленного типа, на нестабильных грунтах, пучинистых или техногенных требуется 2 армопояса. Эксперты советуют утрамбовывать песочную подушку, заливая ее водой. Песок просядет до нуля и последующих оседаний не будет.
На 4 этапе выполняют вязку арматурного каркаса. Сварка для подобной конструкции не подходит из-за низкой степени гибкости. Вязку выполняют с помощью мягкой проволоки из стали. На 5 этапе выполняют опалубку части основания, выступающей над поверхностью грунта. Материал для конструкции — доски. Высота зависит от высоты и массы будущего здания и особенностей грунта. Фундамент в этой части требует армирования каркасом или сеткой.
Выбор арматуры для основания
Инженеры в работе над объектами промышленного строительства производят расчет арматуры для ленточного фундамента, но для частного строительства небольших объектов, гаражей, пристроек подходят прутья по 8 мм в диаметре, а для малоэтажных домов — по 10-12 мм. Для армирования ленточного фундамента массивного сооружения применяют арматуру диаметром больше 14 мм.
Каркас для основания из ленты — объемный прямоугольник с 2-мя несущими сверху и 2-мя снизу. Перемычки, расположенные вертикально и поперек, не испытывают большой нагрузки и требуются для сохранения целостности конструкции и придания ей прочности на срез.
Параметры для расчета арматуры для фундамента.
Шаг между перемычками зависит от размеров каркаса и достигает 30-80 см. Шаг между несущими горизонтальными элементами не должен быть менее 30 см.
Перемычки могут быть изготовлены из гладких прутьев с меньшим диаметром.
Специалисты рекомендуют соблюдать расстояние в 50 мм между наружной частью заливки и прутом, чтобы избежать коррозии.
Требуется провести замеры всего основания вместе со стенами внутри здания и умножить полученную цифру на 4. Получится метраж несущих элементов по горизонтали. Общую длину основания необходимо разделить на шаг, через который будет выполняться вязка, и умножить полученную цифру на 4, чтобы рассчитать требуемое количество перемычек. Чтобы вычислить длину арматуры на 1 пояс, используют следующую формулу:
D=P×K, где P — длина основания, K — количество прутьев в 1 поясе.
https://youtube.com/watch?v=LpBOWcpy8g8
С помощью формулы Q=P/L (L — длина ячейки каркаса) можно получить число горизонтальных перемычек. Длина перемычки вычисляется по следующей формуле:
C=T×(K-1)+0,05, где T — шаг между продольной арматурой.
Для определения числа вертикальных перемычек понадобится следующая формула:
J=P/N, где N — шаг между вертикальными прутьями.
Вычислить длину вертикального прутка между поясами можно с учетом следующих данных:
U=H×(P-1)+0,05, где H — расстояние между поясами каркаса.
Основные вычисления
На примере строения 6х8 м с двумя перегородками длиной в 4 и 6 м количество требуемых материалов рассчитывается следующим образом: величина периметра (6+8)×2=28 м. Вместе с перегородками получается 28+6+4=38 м. Общая длина несущих горизонтальных прутьев 38×4=152 м.
На рынке представлены подобные прутья длиной по 6 м. Поэтому их потребуется стыковать на отрезке траншеи длиной 8 м. Получается (4+4)×2=8 стыков. Необходим нахлест в 0,5 м в каждую сторону, вместе 152+8=160 м. Вычисление по прутьям — 160/6=26,6. Потребуется 27 несущих прутьев с одинаковым сечением.
Перемычки из гладких прутьев диаметром в 8 мм с шагом в 0,5 м. Длина основания 38 м, поэтому потребуется 38/0,5×4=304 шт. первая половина из которых — горизонтальные, а вторая — вертикальные. В каркасе высотой 0,5 м и шириной 0,25 м для вертикали потребуется 304/2×0,5=76 м, а для горизонтали — 304/2×0,25=38 м прутьев.
Вязку выполняют с помощью специального крючка. Необходимо подготовить 0,5 м проволоки. На кольцах 304 точки, требуется по 4 вязки на стыки. Получается (304+(4+4)×4)×0,5=168 м. Подобная проволока представлена на рынке в бухтах с разной длиной.
Несколько слов об особенностях ленточного фундамента
Ленточный тип фундамента можно смело назвать универсальным, наиболее распространённым, дающим возможность возведения зданий из практически любых строительных материалов. Повсеместное использование этой конструкции основания объясняется в том числе и значительной экономией средств, простотой и доступностью её самостоятельного обустройства, а также тем, что ленточный фундамент всесторонне испытан очень широкой практикой его многолетней эксплуатации.
Ленточный фундамент по праву занимает лидирующие позиции, как наиболее популярный у застройщиков тип основания для зданий
Сам по себе такой фундамент представляет собой железобетонную ленту, которая может иметь разную ширину, толщину и высоту. Эти параметры зависят от проекта будущего здания – размеров стен и материала, из которого планируется возвести стены, общей массивности строения, состояния грунтов на участке застройки и целого ряда других важных факторов. Но в любом случае ленточный фундамент устанавливается по периметру будущего строения, имеет замкнутый контур, который и предназначается для дальнейшего возведения несущих стен. При необходимости этот вид фундамента дополняется внутренними перемычками, которые становятся основой для возведения на них внутридомовых капитальных перегородок.
Глубина залегания подошвы ленты может существенно различаться, в зависимости от конкретных обстоятельств. Так, при неустойчивых верхних слоях грунта на участке ведения строительства, подошва ленточной основы полностью заглубляется ниже уровня промерзания или же исполняется в сочетании со свайным фундаментом. Если же грунт плотный, или же тогда, когда планируется строительство небольшого по общей массе здания, то вполне можно обойтись малозаглубленным ленточным фундаментом.
Фундаментная лента может быть глубокого или малого заложения, иногда усиливается дополнительно монолитными сваями
Как бы то ни было, требования к полноценному и качественно исполненному армированию равнозначно важны для любой разновидности ленточного фундамента. Только при таком условии основа оптимизирует нагрузку от стен дома на грунт по всему периметру строения, что минимизирует риск проседания здания, перекос и деформацию всех его составляющих строительных конструкций.
Расчет постоянных нагрузок.
Напряжение от строительных конструкций можно подсчитать по сметной документации к проекту дома или по усредненным значениям удельного веса 1 м2 стен, перекрытий и кровельного материала.
Для прикидочного расчета массы кирпичного одноэтажного дома 6×9 м, высотой 2,5 м, с одной продольной перегородкой и кровлей из керамической черепицы, берут максимальные значения удельного веса строительных конструкций.
54000 кг = 108 м2 х 500 кг/м2 – масса цокольного и чердачного перекрытий из расчета их площади – 6×9х2 = 108 м2, умноженной на вес железобетонного перекрытия – 500 кг/м2.
6480 кг = 81 м2 х 80 кг/м2 – вес кровли, рассчитанный по площади скатов крыши – 9×4,5×2=81 м2, умноженной на вес кровли из черепицы – 80 кг/м2.
Расчет арматуры для ленточного фундамента
Чтобы понять, сколько точно нужно купить арматуры можно произвести расчет.
Проиллюстрировать его проще на примере.
Предположим, что нам нужен фундамент для дома размером 6х6 метров.
При этом предполагается обустроить одну капитальную внутреннюю стену. Ее длина 6 метров.
Следует учесть, что максимальная длина арматуры обычно
составляет от 6 до 12 м.п. Теоретически это удобно, учитывая, что наш дом
длиной 6 м. Но, монтаж арматуры по углам предполагает обязательное закругление
прута. Делается это с целью уменьшения нагрузки на место крепления. Поэтому,
для понимания механизма расчета предположим, что у нас будет одно удлинение
прута на каждую единицу. Длина нахлеста составит 1 м.п.
Схема армокаркас для ленточного фундаментаПри армировании ленточного фундамента (устройство каркаса)
следует учесть, что арматура связывается в два яруса, т.е. нам понадобится 4
продольных ребристых прута арматуры класса не ниже А3.
Совет.
Для ленточного фундамента, в обязательном порядке,
делают 2 арматурные сетки (ярусы). Верхняя сетка предотвратит появление
разрывов ленты фундамента при его пучении, а нижняя – в процессе усадки грунта.
Количество поперечных стержней и проволоки для связывания
будет обосновано по ходу расчетов.
В качестве поперечных прутков можно использовать
арматуру класса А1 (гладкая). Она ниже по стоимости.
Пример расчета количества арматуры для фундамента дома 6х6:
Расчет периметра здания
(6+6)*2 = 24 м
Расчет общей длины фундамента с учетом внутренней стены
24*6 = 30 м
Расчет общей длины арматуры (2 яруса – это 4 прута)
30*4 = 120 м
Расчет количества соединений
4*5 = 20 м арматуры дополнительно (из расчета 1м на
нахлест).
Где, 4 – количество прутьев на одну стену,
5 – количество
стен – четыре наружных и одна внутренняя.
Расчет общего количества арматуры
120+20 = 140 м
При этом вы можете использовать ребристый стержень, тогда
полученное количество нужно будет прибавить к общей потребности в арматуре (140
м.). А можете отдать предпочтение гладкому, тогда его погонаж будет отмечен
отдельно.
Для понимания мы посчитаем гладкий прут (8 мм).
Расстояние между перемычками не должно превышать 500 мм
(полметра). Теперь, разделим длину фундамента (общую) на 0,5 метра и узнаем
число армировочных колец (кольцеобразных поперечных соединений каркаса).
Учитывая размеры решетки армокаркаса (500х250 мм) – расчет
стержня для перемычек будет произведен следующим образом:
Т.к. при отрезании перемычек также возможны отходы следует
добавить еще 5-10 % на возможные отходы. Тогда:
Если бы использовали одинаковый прут для продольных и
поперечных работ его длина составила бы:
У нас получилось 20 продольных соединений (из предположения,
что каждый длинный прут будет иметь одно соединение), тогда у нас есть 20 мест
для связки.
Для связки используется проволока длинной не менее 200 мм.
Тогда метраж вязальной проволоки будет равен
Кроме того, у нас есть 60 армировочных кольца по 4 связки в
каждом, это значит:
Можно использовать 240 пластиковых хомутов
А можно проволоку, длина которой составит:
Итого, нам понадобится проволоки
Итого, расход арматуры на фундамент 6/6:
- 140 м – продольной ребристой арматуры;
- 95 м – гладкой арматуры для перемычек;
- 484 м – проволоки для вязания или 240 пластиковых хомутика.
Расчет стоимости армирующих материалов
- хомутики продаются поштучно.
- арматура на вес. Для этого полученную длину нужно умножить
на вес одного погонного метра (данные приведены в таблице выше) и умножить на
стоимость одной тонны металла.
Полезно знать.
Пластиковая арматура продается метрами
погонными – примерно 11-13 руб. м.п. или 29,5-30,5 тыс. руб. за 2530 м.п. (123
кг при диаметре 6 мм), форм-фактор – диаметр от 4 до 12 мм в бухтах по 100 м, диаметр
от 14 мм стержнями по 6 м, а стальная весом (из расчета стоимости за тонну –
примерно 13-15 руб. за м.п или 33-34 тыс. руб. за тонну).
проволока в мотках. Стоимость считается за один моток.
Заключение
Надеемся, что информация, предоставленная в этой статье,
внесла ясность в вопрос, какая арматура нужна для ленточного фундамента и как
рассчитать ее количество.
Зачем нужно армирование фундамента
Известно, что каменные конструкции (к числу которых относится бетон – искусственный камень) хорошо выдерживают сжимающие нагрузки, но легко ломаются при растяжении или изгибе. Основная нагрузка, которую испытывает фундамент – это центральное сжатие. Может возникнуть вопрос: а зачем вообще нужно армировать фундамент, если бетон и без арматуры хорошо справляется с действующими на него нагрузками? Именно так и рассуждали строители еще в начале прошлого века. В результате много зданий тех времен постройки имеют дефекты в виде зияющих трещин в стенах, перекосов.
Часть этих зданий не подлежит уже никакому восстановлению и должна быть снесена. И все это в большинстве случаев от неправильно выполненных фундаментов. Не забываем, что патент на железобетон был получен во Франции Ж. Монье в 1867 году, а использование железобетонных конструкций в строительстве пошло с начала 20 века, уже совсем широчайшее распространение началось в военный (для создания фортификационных сооружений) и послевоенный период (для ускоренного восстановления и воссоздания того, что было разрушено во время войны). Оказалось, что армирование фундаментов позволяет значительно снижать расход материалов, делать их более прочными и надежными, противостоять изгибающим нагрузкам, которые возникают при морозном пучении грунта (при замерзании грунт увеличивается в объеме из-за содержащейся в нем воды), при внезапном подъеме грунтовых вод или аварийных протечках в инженерных коммуникациях при просадочных грунтах, имеющих свойство резко терять несущую способность при замачивании.
