Характеристики противопожарных алюминиевых окон, монтаж, советы по выбору

Установка

Монтаж алюминиевых окон своими руками не отличается от технологии установки пластикового аналога.

Если до этого производились работы по демонтажу старого изделия, то необходимо восстановить целостность поврежденного оконного проема.

Монтируют окна из алюминия методом распакечивания

Установка алюминиевых окон осуществляется методом распакечивания, если к месту монтажа они доставляются в собранном виде. Необходимо аккуратно вынуть стеклопакеты из оконной рамы и снять створки.

Следующим этапом в оконном проеме фиксируется рама. При этом необходимо использовать уровнемер, чтобы рама в проеме занимала необходимое положение. При помощи деревянных или пластиковых клиньев раму фиксируют. Изгибание оконного профиля недопустимо.

В качестве фиксаторов оконной конструкции применяют пластиковые клинья

Для крепления оконной рамы к поверхности стены используют анкерные пластины, которые закрепляют саморезами. На завершающем этапе происходит заделка монтажного шва пеной. После повторного расширения пены и ее затвердевания клинья удаляют, а отверстия от них запенивают.

Противопожарные окна строение, материалы, принцип защиты помещения от пожара

Несмотря на интенсивную разработку строительных конструкций с повышенным сопротивлением огню, противопожарные окна (ГОСТ 53308 2009) не пользуются особым спросом у частных лиц. Их чаще приобретают для общественных строений, бизнес-центров, магазинов и т п.

Главные требования к противопожарным окнам — обеспечение защиты помещения, находящегося в нем персонала и материальных ценностей от проникновения огня извне. Также справедливо и обратное утверждение, при выявлении и распространении очага возгорания внутри помещения главной задачей становиться недопущение распространения пламени на верхние этажи сквозь оконные проемы.

Преимущества противопожарных окон

• Быстрая установка, простота в эксплуатации. Противопожарное окно практически ничем не отличается от обычного по внешнему виду. Однако использование таких конструкций обязательно в ряде случаев предусмотренном нормативами.
• Материалы, которые применяются для создания конструкций, являются стойкими к термическим изменениям и в некотором роде энергосберегающими, так как плохо проводят тепло.
• Несмотря на многослойную конструкцию и гель, залитый между слоями, окно остается абсолютно прозрачным без желтизны, мутности или других негативных эффектов.

Единственной особенностью, отличающей термостойкое окно от обычного, является немного больший вес конструкции, и необходимость более надежного крепления в оконном проеме.

Также при проектировании строений должны быть учтены нормативы противопожарного расстояния между окнами.

Особенности конструкции

Основными материалами, которые используют практически все производители, являются: огнеупорное стекло, стальная рама с теплоотводящими вставками и алюминиевый противопожарный профиль.

Профиль

Пространственный каркас, на основе которого происходит сборка всех конструкционных элементов. От правильного и по размерам собранного каркаса зависит насколько прочно, окно будет зафиксировано в оконном проеме, и насколько хорошо будет держаться стекло в раме.

Учитывая, что вес одного противопожарного стеклопакета может достигать 50 кг, выдержать такую нагрузку может только сталь. Кроме того, основная рама профилирована — это позволит избежать значительных деформаций под воздействием теплового излучения от очага возгорания.

Внешне рама выглядит выполненной из алюминия, однако, это всего лишь профиль, выполняющий энергосберегающие и незначительные конструкционные функции: герметизации, крепления фурнитуры, декоративную.

Основной сварной каркас из профилированной стали (в основном квадрат или швеллер) находится внутри декоративных профилей.

Также, в качестве декоративного покрытия могут выступать деревянные накладки, пропитанные антипиренами. Внешне такие конструкции выглядят как деревянные противопожарные окна, хотя никакая древесина не выдержит вес огнеупорного стеклопакета.

Стеклопакет

Стекло является ключевым элементом противопожарного окна. При всех своих исключительных технических характеристиках стеклопакет должен оставаться абсолютно прозрачным.

При покупке окна требуйте у продавца два сертификата на всю конструкцию и отдельно на стеклопакет (стекло).

В этом случае в период времени от 15 до 60 мин испытуемые окна не только остались целы, но и все еще могли функционировать (открываться).

Температура на внутренней поверхности стекла возросла до 92°С при максимальном нормативе 130°С по всей поверхности или 180°С точечно.

Область применения

Окна стальные противопожарные используются в основном на промышленных объектах в помещениях, где нужно хорошее освещение, а производимые работы или хранимые вещества имеют повышенную степень огнеопасности. Также часто практикуется установка противопожарных окон в развлекательных учреждениях, библиотеках, архивах и т.п.

По месту монтажа производители различают внутренние перегородки и внешние окна. Для внутреннего использования применяются накладные профили холодного типа. Имеющие простую структуру, для установки на фасадах здания применяются энергосберегающие «теплые» профиля. Также во время монтажа учитываются противопожарные расстояния между окнами на фасаде.

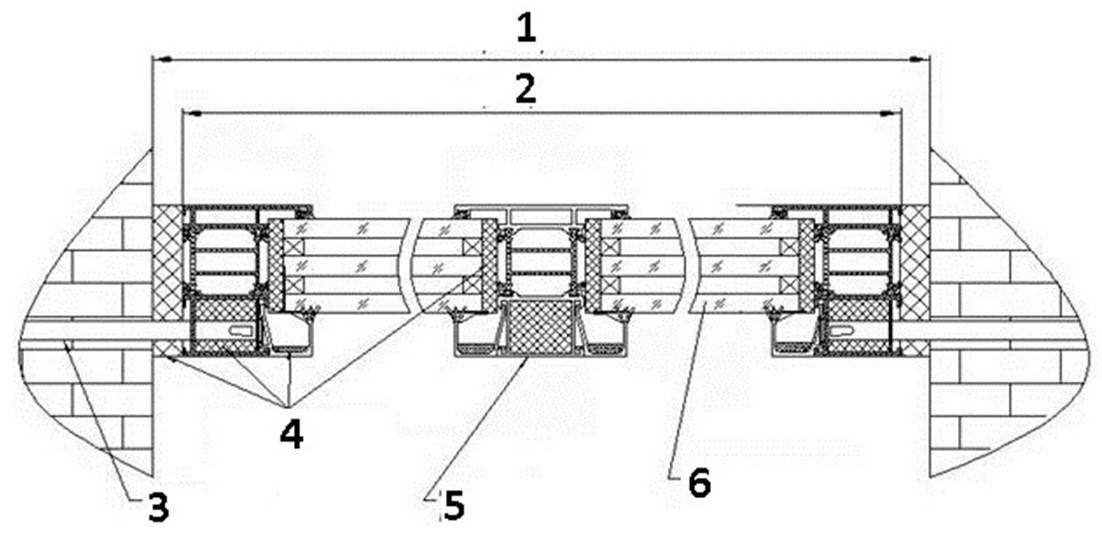

Принцип действия

1. Ширина проема;
2. Ширина рамы;
3. Специальный укрепленный анкер типа «Мунго»;
4. Заполнение противопожарным материалом;
5. Алюминиевый профиль;
6. Термостойкий стеклопакет.

Несколько слоев стекла расположенных на небольшом расстоянии друг от друга, закреплены в стальном каркасе способном выдержать значительные температурные воздействия без деформационных процессов. В качестве разделителя между слоями служит прозрачная термореактивная пленка.

Противопожарный радиусный стеклопакет

Пожарную безопасность принято учитывать еще на стадии проектирования здания, уделяя особое внимание окнам. Эти стеклопакеты имеют достаточную огнестойкость, чтобы не только воспрепятствовать быстрому распространению огня, но и не допустить перемещения пламени с одного этажа на другой

Огнестойкие гнутые стекла, также как и триплексы, бывают разных видов.

К основным двум типам относят:

• Однослойные (класс E) — стекла, имеющие специальный химический состав. Могут сохранять целостность в течение определенного промежутка времени, но пропускают тепловой поток.
• Многослойные (класс El) — благодаря такому стеклу в помещении некоторое время поддерживается полная термоизоляция: тепловое излучение, дым и пламя не проходят.

В противопожарных гнутых стеклах сочетается светопропускная способность стандартного стекла, а также повышенная прочность и огнестойкость. Такие стекла способны на некоторое время (в зависимости от типа) противостоять воздействию открытого пламени. Кроме того, по огнестойкости они ничем не отличаются от плоского противопожарного стекла. Использование противопожарных радиусных стеклопакетов с гнутым стеклом допустимо как во внутренних, так и во внешних конструкциях.

Советы по правильному выбору типа

Перед тем как выбрать правильно окно комбинированного типа, нужно учитывать климатические условия эксплуатации.

В северных районах в конструкции должно преобладать дерево, а в южных допускается преобладание алюминия и пластика, поскольку такие конструкции намного дешевле, но при этом имеют меньшее тепловое сопротивление.

Застройщик, выбирая определенный тип алюминиево-деревянного окна должен ознакомится с сертификатом качества на продукцию и обратить внимание на такие характеристики:

1. Качество материала рамы, для дерева — это трехслойный брус не менее 78 мм из дуба или лиственницы покрыты экологически чистыми пропитками, для алюминия — профиль европейского германского или шведского производства.
2. Стеклопакет — 2-х и трехкамерные со стеклом не менее 4 мм, для холодных районов до 6 мм.
3. Окна с повышенной шумозащитой имеют разное расстояние между стеклами.
4. Тип стекла: от обычных флоат-стекол до селективных стекол, поддерживающих оптимальный микроклимат, для антивандальных конструкций нужна установка стекол триплекс.
5. Уплотнители, лучше ЭПДМ или силиконовые.
6. Система проветривания, обязательна в этих конструкциях, поскольку в отличие от натуральных деревянных рам, которые вентилируют до 60 л влаги в сутки, комбинированные конструкции с алюминием могут обеспечить только 3 л.
7. Рекомендуются такие системы проветривания: микрощелевое проветривание, установка гребенки и форточки.
8. Фурнитура, должна обеспечивать безаварийный цикл открытия/закрытия не менее 10000 раз и срок безаварийной работы не менее 10 лет.

Область применения, функция и понятие противопожарных окон

Горение происходит только если в помещении присутствует кислород и разрастается только при условии попадания в комнату новой порции воздуха. Обычные окна под влиянием повышенных температур растрескиваются, что и становится причиной быстрого выгорания помещения.

Противопожарное окно – конструкция для дополнительной защиты зданий и сооружений от распространения в них огня.

Алюминиевое противопожарное окно

Такая преграда должна выдерживать требуемый норматив по времени воздействия тепла согласно категории пожарной безопасности здания.

Это далеко не единственная функция таких окон, кроме выше перечисленного они отвечают ещё и за:

• эффективное препятствие от проникновения огня в помещение;
• защита отсеков от продуктов, выделяемых при горении при установке их в противопожарной перегородке.

Такие конструкции стойкие к огню нужны там, где есть требования к безопасности людей и сохранения ценностей. К таким объектам относятся:

• библиотеки и архивные помещения;
• центры логистики;
• складские помещения;
• хранилища с нефтепродуктами и АЗС;
• объекты производства и торговли;
• образовательные учреждения;
• больницы и медицинские центры.

Если пренебречь рекомендацией по монтажу огнезащитных окон, открытое пламя может найти уязвимое место и продолжит свое распространение дальше по зданию. Противопожарные окна служат своего рода преградой на пути огня со стороны внешних стен.

Маркировка противопожарного стекла

Большую часть информацию, касательно характеристик противопожарного стекла можно узнать из его маркировки. Для обозначения используются буквы латинского алфавита:

• E – стойкое к разрушению;
• I – обладает высокой устойчивостью к нагреванию до критической температуры;
• W – удерживает жар, не пропускает тепло в смежное помещение.

Производитель гарантирует сохранение заявленных характеристик на протяжении определенного времени. Время в минутах указано после буквенной маркировки. Для лучшего понимания можно рассмотреть примеры:

• EIW 60 – изделие сохраняет стойкость к разрушению, устойчивость к нагреву и удерживает жар на протяжении 60 минут.
• EI 60 – устойчиво к разрушению, препятствует нагреву на протяжении 60 минут.
• EI 30 – устойчиво к разрушению, препятствует нагреву на протяжении 30 минут.

Конструктивные особенности противопожарных окон

Как и все окна, противопожарные состоят из двух основных элементов: рама и стеклопакет. Главное к ним требование – выдержать определенное время воздействие высоких температур и огня.  Поэтому в устройстве оконных конструкций используют огнестойкое стекло, которое не подвержено линейному расширению.

Что касается рамы, то ее изготавливают из стального или алюминиевого профиля. Такие материалы, как древесина и пластик, не применяются, потому что они не могут противостоять выше обозначенным нагрузкам. Сегодня производители предлагают окна с декоративным наполнением, где используются деревянный шпон в виде накладок. И это единственное присутствие этих материалов. Алюминиевые виды противопожарных конструкций на рынке есть, но относятся они к третьему типу по классификации, потому что могут сдерживать огонь в течение 15 минут, не больше.

В интернете встречается информация о деревянных и пластиковых противопожарных окнах. Наверняка такие изделия на рынке присутствуют, но они (наверняка) нелицензированные. Потому что в Федеральном законе под номером 123 четко расставлены приоритеты используемых материалов. Все дело в том, что древесина и пластик относятся к категории горючих материалов. А значит, не могут соответствовать требованиям противопожарной безопасности.

Конструкция противопожарного окна

И хотя деревянные двери в категории «противопожарных» присутствуют, но надо отметить тот факт, что их внутреннее наполнение дает возможность противостоять им и огню, и высоким температурам. То есть заполнение деревянного каркаса производиться негорючими огнестойкими материалами. В этом и отличие дверей от окон.

Окна противопожарные, изготовленные из стального профиля, в основном используются на промышленных и складских объектах. Алюминиевые аналоги чаще устанавливают в торговых помещениях, административных, а также в спортивных сооружениях и культурно-массовых.

И еще один момент. Сегодня производители предлагают окна противопожарного типа с так называемым энергосберегающим профилем. В обычных оконных конструкциях полости (камеры) профиля заполняются полиамидом – материалом горючим. В противопожарных конструкциях для этого используют огнестойкие изделия. Один из самых востребованных – базальтовое волокно или вата. Материал с низкой теплопроводностью, но высокой стойкостью и к огню, и к высоким температурам.

В видео показано, как работают противопожарные окна:

В процессе монтажа противопожарных окон обязательно используют огнестойкие герметики или пены, которыми заполняют проемы между рамами и перегородками, куда окна монтируются.

Противопожарные окна из алюминиевого профиля с деревянными накладками

Приобретайте у профессионалов

В условиях открытой рыночной экономики и активного развития, повсеместного распространения информационных технологий, в том числе сети Интернет, не составляет труда найти вариант объявлений о продаже огнестойких оконных блоков. Однако многие люди, профессионалы и просто граждане, стараются противопожарные окна заказать именно в нашей компании «ПрофГласс». Особой популярностью пользуются противопожарные окна EI 60 открывающиеся. И тому существует ряд причин.

• В компании работают исключительно опытные, высококвалифицированные специалисты, способные решать самые сложные и неординарные задачи. Они четко знают и неукоснительно выполняют свои должностные обязанности.
• Мы предлагаем продукцию по минимально возможным для данной категории товаров ценам. Маркетинговая политика компании построена таким образом, чтобы делать упор на объемах производства и продаж при минимальных наценках на отдельно взятую товарную позицию. Подобного рода подход выгоден всем: и нам, как производителям и продавцам, и, естественно, потребителям.
• Условия поставки обсуждаются индивидуально, но они однозначно будут весьма привлекательными.

Обращайтесь, будем рады плодотворному и взаимовыгодному сотрудничеству.

ГОСТ на установку оконных блоков из ПВХ профилей

Для повышения качества услуг по монтированию конструкций, изделия, и ход проведения работ регламентируются установленными стандартами:

• ГОСТ 30971-2012;
• ГОСТ Р 52749-2007;
• СНиП 23-02-2003.

При соблюдении требований, указанных в нормативных документах, оконные конструкции прослужат не один десяток лет

При монтаже профилей важно качественно и грамотно заложить монтажные швы. Правильность проведения технического процесса способствует сокращению потребления энергии на 1/4

Какими достоинствами обладает монтаж стеклопакета, выполненный по ГОСТу:

• продолжительное время окна не нужно ремонтировать и регулировать;
• срок службы составит до 50 лет;
• окна из ПВХ ГОСТом исключают проникновения сквозняков, ветра, не будет щелей между створками и рамой;
• можно устанавливать в зимнее время при температуре до -18 градусов.

Плохо осуществленное монтирование конструкций приводит к поломкам, необходимости замены фурнитуры, деталей. Также окно будет отличаться низкими показателями шумоизоляции.

При монтаже окон из ПВХ профессионалы опираются на ГОСТы 30971-02 и 52749-2007. Нормативы отражают информацию по требованиям к проведению монтажных работ, технологический процесс по изоляции швов.

Главные правила:

1. При монтировании изделий специалисты обязательно применяют пароизоляционную и гидроизоляционную ленты.
2. Швы заделывают полиуретановыми лентами в три слоя.
3. Обязательно плотное соединение уплотнителя с рамой, чтобы предотвратить проникновения ветра и сквозящего воздуха.
4. Ленту ПСУЛ используют только по периметру рамы, под козырьком балкона и в участках соединения через широкие или узкие соединители.
5. Исключено образования мостиков холода в местах фиксации окна.
6. Монтирование проводится при температуре до -18 градусов.
7. Механизм открытия и закрытия изделия должен функционировать легко. Если пользователь проявляет силу, то существует вероятность перекоса окон и створок.

В любом случае, монтировать оконные конструкции по госстандартам или нет, профессионалы обязаны проверить изделия на герметичность, плотность прилегания, работоспособность деталей, внешний вид.

Пластиковое окно должно правильно входить в проем, чтобы не пришлось подпиливать рамы при слишком больших габаритах или появился широкий монтажный шов, когда окна выполнены по более маленьким размерам. Иногда мастера стараются замаскировать разные ошибки. Хозяин обязан перед принятием работы и в момент получения окон проверить габариты, внешний вид окон.

Не стоит соглашаться на установку, если владелец квартиры не доволен качеством конструкций. В этом случае позвоните менеджеру компании для решения сложной ситуации.

Сейчас без проблем можно найти нужный ГОСТ на окна ПВХ. Окна, изготовленные и поставленные по его правилам, прослужат долгие годы и сохранят свои эксплуатационные качества. Из госстандартов можно извлечь много полезных сведений. Это предназначение, описание окон, их производство, материалы, требования к установке в любом здании. Стандарты в строительной сфере обозначают производство окон таким способом, чтобы максимальная площадь оконной конструкции из пластикового профиля была не более 6 кв. м. Распахивающаяся створка по своей площади не должна быть выше 2,5 кв. м

Основные элементы конструкции

Компонентами классической конструкции изделия – без открывающихся створок, выступают:

• рама – обычно стальная или с накладным алюминиевым профилем;
• огнеупорный стеклопакет;
• термостойкие профильные заполнители, активные вставки;
• огнестойкие составы – пены, герметики, применяемые в процессе сборки или монтажа.

Каждый элемент характеризуется набором требований к материалу. Все конструктивные единицы должны имеет сертификат пожарной безопасности. Классической оконной фурнитуры в противопожарных конструкциях не предусмотрено.

Каркас

Ассортимент предложений на рынке огнестойких изделий, наряду с металлическими противопожарными окнами включает изделия из дерева и ПВХ. Подобное изделие может иметь исключительно стальную основу.

Даже 3-й класс огнестойкости окон противопожарных требует специального огнеупорного стекла. Удельный вес светопропускающего материала может достигать 50 кг на квадратный метр. Общая масса остекления одного окна оценивается в 200 – 300 кг. Поэтому качественное противопожарное изделие обязательно имеет стальную основу. Фактически, все противопожарные алюминиевые окна допускают исполнение из цветного металла исключительно профиля.

Естественно, что деревянные и пластиковые огнеупорные окна несовместимы с нормами пожарной безопасности. Относительно первого варианта: допускается исполнение стальной рамы под дерево. Устанавливать противопожарное окно ПВХ – прямое нарушение правил пожарной безопасности. Практически все пластмассы выделяют токсичные летучие соединения, при длительном воздействии высоких температур.

Стекло

Существует простое правило, чем выше огнеупорность материала, тем больше его толщина. Это сказывается на весе и стоимости изделия. Базовых технологий изготовления огнестойкого стеклопакета две:

• однослойное изделие с использованием специального химического состава и процедуры закалки в определенном температурном режиме;
• многослойное стекло, склеиваемое посредством огнеупорной пленки или гелеобразного клеящего состава.

Преимущество однослойного противопожарного окна – более низкие толщины материала. Обычно этот параметр для материалов Е30 – Е60 находится в интервале от 6 до 10 мм. Результат – снижение веса всей конструкции.

Недостаток – сложная процедура изготовления, требующая длительного времени. Также однослойные стекло часто имеют ограничения по предельным размерам.

Многослойный материал может достигать толщин свыше 20 мм. Преимущество триплекса обусловлено тем, что клеевая структура между слоями – пленка или гель, не дают материалу лопнув, разлететься на осколки. Дополнительно, изготовления многослойного стекла не требует больших временных затрат, отсутствуют ограничения по габаритам.

Холодные и теплые стеклопакеты

Дополнительной характеристикой материала выступает возможность теплоизоляции. По этому критерию различают следующие типы противопожарных окон:

• теплые – выходящие на улицу;
• холодные – используемые в межкомнатных стенах.

Стоит отметить, что второй тип стеклопакета используется редко. Обычно внутри помещений используются противопожарные перегородки, окна же преимущественно выходят на улицу.

Классификация и маркировка противопожарных окон

Соответственно государственным стандартам, существует три параметра, определяющие уровень огнестойкости светопрозрачной преграды:

• R – утрата несущей способности;
• E – нарушение целостности;
• I – потеря теплоизоляционных свойств.

Рассматривая требования к противопожарным окнам по огнестойкости, достаточно ограничиться вторым параметром. Это базовый критерий противодействия стихии светопрозрачной конструкции. Нарушение целостности наступает, когда на поверхность окна в отсутствии искусственного обогрева проникает пламя, продукты горения сквозь образовавшиеся отверстия или сквозные дефекты.

Маркировка на противопожарное окно Е30 соответствует факту, что изделие будет сохранять целостность под воздействием высоких температур не менее получаса. Таким образом, за литерой определяющей критерий огнестойкости следует количественный показатель, выраженный в минутах. Численное значение, согласно ГОСТ 30247.0-94 должно находиться в диапазоне 15 – 360 с интервалом 15. Современное производство ограничено модельным рядом E15 – Е90.

Производство рамы и стеклопакета

Использование алюминиевого профиля является наиболее оптимальным вариантом при производстве огнеупорной рамы. Иногда используется сталь, которая также хорошо препятствует распространению огня, но такие конструкции будут иметь большой вес. Самым редким вариантом является дерево, специально пропитанное негорючим составом.

Высокая герметичность является отличительной чертой огнеупорных стеклопакетов. Благодаря этому во время возгорания воздух не пропускается вовнутрь помещения. Также стеклопакеты такого типа не лопаются под воздействием критических температур. Окна или двери балкона должны обеспечивать не только пожарную безопасность, но и нормально пропускать свет, держать тепло и подавлять шум.

Триплекс представляет собой несколько закаленных, склеенных между собой стекол. Склеивание происходит с использованием специальной пленки, прошедшей термическую обработку. Большим плюсом является то, что такое стекло не разбивается, если нарушена целостность. Осколки стекла в этом случае остаются на пленке. Также за счет того, что несколько слоев стекла закреплены на прочном каркасе, процесса деформации под воздействием критических температур не происходит.

Термореактивная пленка, которая располагается между слоями стекол, является разделителем. Она крепится в торцы стеклопакета при помощи герметика. Когда возникает очаг возгорания, происходит нагрев внешнего слоя стеклопакета в результате воздействия теплового излучения. Затем происходит расширение термореактивной пленки, в результате чего сухая смесь вспенивается, и пространство между слоями стекол оказывается заполнено. Это обеспечивает защиту от высоких температур. Продукты горения также не попадают внутрь окна.

Обычно такие огнестойкие окна устанавливаются для:

• помещений торговых центров и спортивных комплексов;
• аэропортов;
• заводских цехов;
• складских баз;
• кораблей и подводных лодок;
• военной техники.

В редких случаях их установка производится в медицинских учреждениях и жилых домах. Также уже несколько лет действует новый закон, согласно которому для таких окон допустима только глухая конструкция.

Противопожарный гель для стеклопакетов

В стеклопакетах противопожарного типа между стеклами находится специальный гель. Он начинает темнеть и вспениваться под воздействием высоких температур, в результате чего происходит образование непрозрачного защитного слоя. Благодаря непрозрачному стеклу тепло проходит медленно. В помещении с противопожарными стеклами температура не превышает 45 градусов Цельсия, если началось возгорание.

Обычные стекла никак не сдерживают распространение огня, поэтому предела температуры в помещении также нет, что может привести к серьезным последствиям. В противопожарных стеклопакетах гель начинает сплавляться с лопнувшим слоем стекла и удерживать его, поэтому стекло не рассыпается даже при сильном пожаре.

Во время изготовления триплекса пространство между стекол всегда заполняют специальным гелем, который является ключевым элементом огнестойкого стеклопакета. Прозрачный состав геля никак не мешает нормальной видимости и светопроницаемости, что позволяет таким стеклам выглядеть эстетично. В зависимости от той степени огнеупорности, которую необходимо получить, выбирается определенное количество многослойных стекол в составе одного стеклопакета.

Принцип действия такого окна достаточно прост — во время длительного воздействия открытого пламени наружное стекло начинает трескаться, а гель нагревается и образует специальные огнестойкие кристаллы. Они способны в течение длительного времени выдерживать воздействие высоких температур.

Затем начинает трескаться очередное полотно, но благодаря слою геля вновь образуется огнестойкая стенка и т.д. Соответственно, при большом количестве триплексов окно способно дольше выдерживать пожар.

Монтаж противопожарных окон

В виду специфики работ установку огнестойких конструкций нельзя доверить бригаде обычных монтажников. Этот вид деятельности контролируется и лицензируется МЧС. Чтобы во время проверки инспектора не было неприятностей, монтаж противопожарных окон должны выполнять сотрудники МЧС или аффилированных организаций. Соблюдению технологий во время установки уделяется много внимания, поскольку ошибки приводят к преждевременному прорыву дымового потока и открытого огня. Процедура монтажа состоит из нескольких этапов:

1. Выравнивание стен.
2. Удаление с внутренней поверхности проемов строительного мусора и пыли.
3. Крепление окон к стенам.
4. Задувание монтажных швов огнестойкой пеной.
5. Проверка герметичности шва.
6. Заделка откосов по периметру огнестойкой штукатуркой.

При проведении установки необходимо убедиться в отсутствии пустот и неуплотненных зазоров. Выполнение монтажа допускается как на эксплуатируемых, так и строящихся объектах. Это мероприятие выполняется только после того, как представители МЧС убедятся в пожаробезопасности окон. Ведь эта организация – последняя и самая главная инстанция, подтверждающая огнестойкость конструкций. Если она выполнит монтаж окон, не соответствующих заявленным характеристикам, ответственность при возникновении проблем будут нести ее сотрудники.

Принцип действия

1. Ширина проема;
2. Ширина рамы;
3. Специальный укрепленный анкер типа «Мунго»;
4. Заполнение противопожарным материалом;
5. Алюминиевый профиль;
6. Термостойкий стеклопакет.

Несколько слоев стекла расположенных на небольшом расстоянии друг от друга, закреплены в стальном каркасе способном выдержать значительные температурные воздействия без деформационных процессов. В качестве разделителя между слоями служит прозрачная термореактивная пленка. Ее крепление производится в торцах стеклопакета на герметик. При возникновении очага возгорания интенсивное тепловое излучение в совокупности с конвекционным нагревом материала, нагревает внешний слой стеклопакета до критической температуры. Термореактивная пленка начинает расширяться. В результате вспучивания сухая губчатая смесь полностью заполняет пространство между стеклами, становясь на пути температуры, и теплового излучения. Окна получают дополнительную защиту от проникновения внутрь продуктов горения.

Виды, классы и типы противопожарных окон

Критерий по выбору монтируемых противопожарных конструкций – предел устойчивости при воздействии огнем. По такому принципу окна подразделяются на 3 класса:

• 1 класс – ЕI Пожаростойкость не меньше 60 минут;
• 2 класс – ЕI Стойкость к огню 30 минут;
• 3 класс – ЕI Устойчивость к воздействию огня 15 минут.

Буква «Е» означает временной промежуток сохранения целостности конструкции при воздействии на неё повышенной температуры. «I» — время на протяжении, которого способность к теплоизоляции остаётся в проектируемых пределах.

Производители часто также обозначают противопожарные окна сокращением ОП с припиской цифр, которая означает тип категории огнеупорности окна, например ОП-1.

Тип 1

Время выдержки воздействия огнем – не менее 60 минут. Комплектация стеклопакета обычно из 6 слоев, 5 камер из которых заполнены гелем-антипиренам.

Устанавливают такой тип окон на объектах:

• с массовым пребыванием людей;
• в промышленных помещениях и зданиях;
• на складах с хранением пожароопасных продуктов или ценностей;
• в лабораториях, где проводятся различные опасные исследования;
• в зданиях с большой этажностью, если там расположен торговый или бизнес-центр.

Тип 2

Окна такого типа должны препятствовать огню не меньше 30 минут. Слоев здесь всего 3, заполнение между ними такое же – антипиреновое. Используется на объектах промышленности и коммерции, которые не относятся к категории пожароопасных зданий.

Конструкция

Главным элементом конструкции противопожарного окна (ПО) служит стеклопакет с применением огнестойкого стекла, способного выдерживать длительное нормируемое по времени тепловое и механическое воздействие, возникающее во время развития пожара в помещениях; эффективно препятствовать проникновению пламени, продуктов горения в защищаемую пожарную секцию (отсек), если оно установлено в противопожарной перегородке, или внешнее пространство – при монтаже в наружной стене, выполняющей такую функцию.

Другими элементами состава конструкции ПО являются:

• Стальная или армированная алюминиевая рама, выполняющая роль каркаса. Это материал выбран неслучайно, так вес противопожарных окон, складывающийся из металлических частей рамы, наружного профиля с двух сторон, его термостойкого заполнения, не позволяющего быстро прогреваться под воздействием открытого огня, теплового воздействия; многослойного стеклопакета, в зависимости от геометрических размеров окна, может достигать 300 кг. Поэтому вполне понятно, что стальная основа – это практически единственный вариант, выдерживающий такие нагрузки во время транспортировки (установки) готовых изделий.
• Накладной профиль, как правило, из алюминия и его сплавов, что обусловлено небольшим весом по сравнению со стальным, в то же время высокой прочностью, стойкостью к коррозионному и химическому воздействию.
• Термически стойкие активные вставки и заполнители профиля.
• Огнестойкие пены, герметики, как для заполнения пустот при сборке готового изделия в заводских условиях, так и при поэтапном монтаже на месте установки.

Привычных ручек, шпингалетов и другой дверной (оконной) фурнитуры в конструкции ПО найти невозможно, так как это цельная глухая конструкция, не имеющая створок, форточек, фрамуг, иных устройств для открывания, в том числе автоматических приводов, используемых для окон (фонарей) в составе систем дымоудаления.

В потоке навязчивой информации о различной противопожарной продукции в интернете, других СМИ довольно часто можно встретить упоминания о таких изделиях, как противопожарное окно ПВХ. Рассматривать это можно как признание полной некомпетентности рекламодателей, а иногда и производителей; как правило, региональных изготовителей различных видов оконной продукции из отдаленных уголков России, имеющих весьма слабое представление о нормах, правилах ПБ, порядке сертификации.

Противопожарное окно из горючих материалов, а именно к ним относятся все, даже «огнестойкие» пластмассы, созданные путем органического синтеза из продуктов переработки газа и нефти, в том числе поливинилхлорид – это даже не миф, а бред.

Наиболее распространены противопожарные алюминиевые окна, отличающиеся стильным дизайном, меньшим весом, не подверженностью к коррозии, окрашенные в различные цвета, что позволяет использовать их в интерьере помещений зданий общественного назначения более часто, чем противопожарные стальные окна, чаще применяемые для установки в производственных, складских зданиях с различной категорией по взрывопожарной опасности.

Довольно часто рекламируются также противопожарные деревянные окна, но в отличие от дверей такого назначения с использованием каркаса из древесины внутри многослойного «пирога» конструкции с заполнением из огнестойких материалов, с пределом стойкости к огню обычно не выше EI 30; автору не приходилось встречать окна из такого материала, на которые имеется подлинный сертификат ПБ о прохождении серийным изделием огневых испытаний.

Как правило, за такие противопожарные окна выдают (принимают) стальные окна, имеющие отделку шпоном (накладками) из древесины различных пород или декоративное покрытие под этот природный материал, востребованный при отделке помещений практически любого назначения.

ПО так же, как и аналогичные по функционалу двери, выпускаются с так называемым теплым (энергосберегающим) профилем – для установки в наружных противопожарных стенах; с холодным – в перегородках, разделяющих пожарные отсеки на секции.

Вместо вставки из полиамида, создающей термический разрыв между наружным и внутренним металлическим профилем (рамой) оконной конструкции, используются огнестойкие изделия, обладающие высокой теплоизолирующей способностью, например, огнезащитный базальтовый материал.

Смотрите видеоролик об испытании противопожарных окон
