Расчет свайно-винтового фундамента
При расчете свайно-винтового фундамента обращают внимание не только на количество и расположение свай, но и на их параметры
Диаметр опор
В частном строительстве могут использоваться сваи разного диаметра. Все зависит от предполагаемой нагрузки и особенностей конструкции.
Диаметр свай
Для строительства двухэтажных и одноэтажных домов небольшого веса лучше использовать сваи диаметром 108 мм.
Небольшие дачные домики или одноэтажные жилые дома можно строить на опорах диаметром 89 мм.
Длина свай
Высота свай
Чтобы предотвратить проседание дома под собственным весом, необходимо правильно вычислить длину свай. При этом учитывается рельеф участка, глубина залегания грунтовых вод и плотность грунта. Чаще всего длина свай определяется значением 250 см. Если участок расположен на склоне, то эта длина является стартовой. С понижением местности длина сваи увеличивается на 0,5 м.
Расчет количества свай
Чтобы определить количество опор, необходимо определить нагрузку, которая будет оказана на основание.
Расстояние между опорами зависит от материала, который предполагается использовать для строительства дома. Деревянные конструкции могут возводиться на основании с расстоянием между сваями не более 2 метров. Деревянные дома можно строить на фундаменте, опоры которого располагаются не более 3 метров друг от друга.
Выполняя расчет свай для винтового фундамента, учитываются следующие параметры:
- Общая масса строения и его площадь.
- Полезная нагрузка от мебели и жильцов.
- Снеговая нагрузка.
Для примера можно взять одноэтажный дом размером 7*8 метров.
- В среднем вес одноэтажной конструкции с учетом крыши и облицовки составляет 28500 кг.
- Среднее значение полезной нагрузки от жильцов и мебели составляет 150 кг/м2. Следовательно, общая нагрузка составит: 7*8*150=8400 кг.
- Снеговая нагрузка для средней полосы России составляет около 180 кг/м2. С учетом параметров дома определяется нагрузка от снежного покрова на фундамент: 7*8*180=10080 кг.
- При сложении полученных результатов получается общая нагрузка на фундамент: 28500+8400+10080=46980 кг.
- Для получения более точных результатов полученное значение нужно умножить на коэффициент надежности: 46980*1,1=51678 кг.
- Стандартная свая выдерживает нагрузку 2000 кг, поэтому не сложно определить количество свай для дома с указанными параметрами: 51678:2000=25,839.
Следовательно, для монтажа винтового фундамента под дом размером 7*8 метров потребуется 26 опор.
Расчет винтовых свай с помощью калькулятора
Калькулятор свай
Сторона А
Менее 3м3 м4 м5 м6 м7 м8 м9 м10 м11 м12 м13 м14 м15 м
Сторона B
Менее 3м3 м4 м5 м6 м7 м8 м9 м10 м11 м12 м13 м14 м15 м
Тип строения
БеседкаБытовкаГаражПристройкаБаняДом
Этажность
11.52
Материалстроения
КаркасДерево цилиндрическое d=150Дерево цилиндрическое d=200Дерево цилиндрическое d=250Дерево брусовое 100х100Дерево брусовое 150х150Дерево брусовое 200х200ГазобетонПенобетон
Выбор грунта
ПесокСуглинокТорф, толщина 1.5 метраТорф, толщина 3 метраТорф, толщина 5 метраТорф, толщина 7 метраТорф, толщина 9 метраТорф, толщина 10.5 метра
Количествоуглов дома
456789101112131415
Планируемаявысота поланад землей
менее 50 смболее 50 см
Печка в доме
НетДа
Кол-во свай:
Диаметр сваи:
Длина сваи:
- Укажите длину сторон вашего строения.
- Укажите тип строения – беседка, баня, дом, гараж, бытовое сооружение и т.д.
- Укажите при необходимости кол-во этажей. Примечание:дом с мансардой будет считаться 1,5-этажным строением.
- Выберите строительный материал вашего сооружения.
- Укажите тип грунта на участке.
- Укажите количество углов планируемого дома.
- Укажите высоту цокольного этажа из предложенных вариантов.
- Отметьте, собираете ли вы устанавливать камин/печку.
- Нажмите на кнопку «Рассчитать».
Конечно, данный расчет является предварительным, он послужит ориентиром при планировании бюджета и дальнейшего заказа.
Ленточный фундамент
Особенности фундамента
- Такого типа фундамент неспроста популярен и востребован во всех типах строительства. Он часто используется для возведения жилых зданий, а также широко применяется для коммерческих сооружений. Причиной такой популярности стали положительные его характеристики, которые без труда позволяют решить любые задачи строительства и лучшим образом создать основание для здания любого типа, в том числе выдержать очень массивную архитектуру.
- Нужно отметить, что ленточный фундамент для кирпичного дома, несмотря на свою простоту и удобство, в состоянии противостоять невероятным нагрузкам и давлениям.
- Ленточный фундамент бывает двух типов: монолитным и сборным. На каком бы виде укладки фундамента вы не остановились, в любом случае не прогадаете.
- Чтобы заложить сборный ленточный фундамент много усилий не потребуется и даже блоки можно выбирать как каменные, так и бетонные. Строительство объекта с такими закладными не потребует затрат большого количество времени. Так что выбирая ленточный фундамент, вы не только снимаете с себя головную боль подбора прочных материалов и больших физических затрат, но и переходите от закладки основы к строительству самого дома крайне быстро.
- Естественно, использование в работе блоков менее практично, нежели закладывать монолитную фундаментную ленту, но отличие состоит лишь в нагрузках. Если вы решили строить деревянный дом небольшой этажности, в этом случае блоков вам будет вполне достаточно. Единственный нюанс – в работе вам неизбежно понадобятся услуги тяжелой техники для транспортировки и укладки фундамента.
- Кроме характера укладки фундамент также делят по типу закладки на мелкозаглубленные и заглубленные. Конструкции глубиной порядка 70 см относят к небольшому заглублению. Такие закладные способны выдержать лишь небольшой вес здания.
- А вот, если вы решили построить кирпичный дом, то фундамент с небольшим заглублением вам вряд ли подойдет. Вероятность того, что конструкция основания не выдержит массу, слишком высока. Поэтому глубина фундамента для кирпичного дома должна строго выдерживаться.
Пошаговая технология закладки
Как мы писали выше ленточный фундамент, по сравнению с остальными способами установки закладных, соорудить не так уж сложно. После зачистки грунта участка и удаления почвы нужно правильно разметить площадь, строго соблюдая углы.
Далее выполняются земляные работы. Не забудьте предусмотреть все нюансы будущего дома, например, такие как подвальное помещение. Этот вариант часто привлекает частных застройщиков, поскольку сулит значительные выгоды по использованию пространства и расширяет полезную площадь в доме.
В этом случае перед работами над фундаментом, нужно вырыть котлован. Копать нужно с хорошим запасом, чтобы потом было легко бетонировать основу.
Дно траншеи лучше полить водой, насыпать туда песка и гравия и все хорошенько утрамбовать и дать постоять пару дней. Только после этого нужно приступать к работам по гидроизоляции созданной подушки.
Помните, что сборный фундамент нуждается при строительстве в спецтехнике. Блоки из бетона весят много, и их нужно как следует установить. Способы укладки блоков вполне обычные, тут нет особых хитростей.
Для монолитного фундамента потребуется установка опалубки. Гораздо удобнее применить каркасно-щитовую ее разновидность, обычно она разборная
При установке опалубки важно следить, чтобы стенки оставались строго вертикальными. Важно сделать опалубку с тем расчетом, чтобы фундамент немного выступал над уровнем земли
Рекомендуется использовать рубероид для изоляции подошвы.
Теперь можно приступать к заливке бетона. Его укладка производится слоями толщиной не больше до 20 см. После каждого подхода очередной слой бетона нужно утрясти вибромолотком или другим подходящим инструментом. Это позволит устранить пустоты и создать цельный фундамент без дефектов.
Имейте в виду, что для большей прочности фундамента необходимо использовать бетон средней жирности. Такой вид бетонной смеси требует специальный условий для перемещения, он не обтекает препятствия самостоятельно.
После того как вы положили последний слой бетона, фундаменту нужно отстояться: засохнуть и укрепиться. В зависимости от типа использованной смеси на это может уйти до месяца. На первом этапе необходимо поливать фундамент водой, что предупредит его растрескивание.
После того как бетон полностью застыл, опалубку можно снять и провести гидроизоляцию созданной конструкции. Для создания гидроизоляции подойдут рулонные, обмазочные и прочие материалы.
Следующим шагом делаем засыпку фундамента. Проводя эту операцию, будьте крайне осторожны, важно не нарушить гидроизоляцию.
Типы свай
Существует несколько способов изготовить такой свайно-ростверковый фундамент. Плюсы и минусы в этом случае будут зависеть от используемой технологии и материалов.
По материалу опоры делят на:
- деревянные;
- железобетонные;
- металлические.
Первые используют редко, поскольку основным их недостатком будет невысокая долговечность. Дерево разрушается от влажности, гниения, микроорганизмов.
Железобетонные сваи обладают высокой несущей способностью. Обычно глубина заложения под свой дом составляет 1,5—3 м. Размеры сечения выбирают в зависимости от характеристик грунта на участке.
Металлические опоры свайных фундаментов — вариант для частного домостроения. Они не рассчитаны на высокие нагрузки, поэтому используются для деревянных или каркасных зданий.
Следующая классификация выполняется в зависимости от технологии погружения элементов. Установка свайного фундамента может выполняться тремя способами:
- забивным;
- буронабивным;
- винтовым.
Чтобы изготовить свайно-ростверковый фундамент своими руками, забивной метод подойдет далеко не всегда. Он позволяет возводить мощные конструкции, но обладает существенным недостатком — потребностью в специальной технике (большегрузная, сваебойки). Еще один минус свайно-набивного фундамента — сильное влияние на окружающую застройку. При работе механизмов возникают ударные воздействия на грунт, которые могут стать причиной повреждения близлежащих зданий.
Буронабивная технология для фундамента своими руками станет отличным вариантом. К преимуществам можно отнести возможность выполнения работ самостоятельно. В этом случае потребуется только бур для изготовления скважин. Еще один плюс — высокая несущая способность. На бурый фундамент ставят каменные здания, примеры: буронабивной фундамент с ростверком под кирпичный дом или свайно-ростверковый фундамент под газобетон.
Следующий тип — винтовые элементы. Свайно-ростверковый фундамент под деревянный дом лучше всего изготавливать именно с их помощью. Винтовые металлические сваи не отличаются высокой несущей способностью. Обычно используют опоры диаметром 108 мм. Но такой вариант незаменим при высоком уровне грунтовых вод. При погружении в болотистую почву нет необходимости проводить временное водопонижение, как это делают при изготовлении буронабивных столбов.
Еще одно выгодное преимущество — стоимость. Монтаж свайного фундамента по винтовой технологии обойдется существенно дешевле других вариантов.
Устройство свайного фундамента
Конструкция свайного фундамента может быть самой разнообразной, то есть он может иметь разные комбинации. Так конструкция фундамента будет зависеть от нескольких факторов:
- От вида свай, которые будут использоваться при его возведении.
- От глубины установки свай.
- От расположения непосредственно под будущим строением.
- От особенностей свай, то есть от их поведения непосредственно в грунте.
- От типа ростверка, который будет использоваться при его возведении.

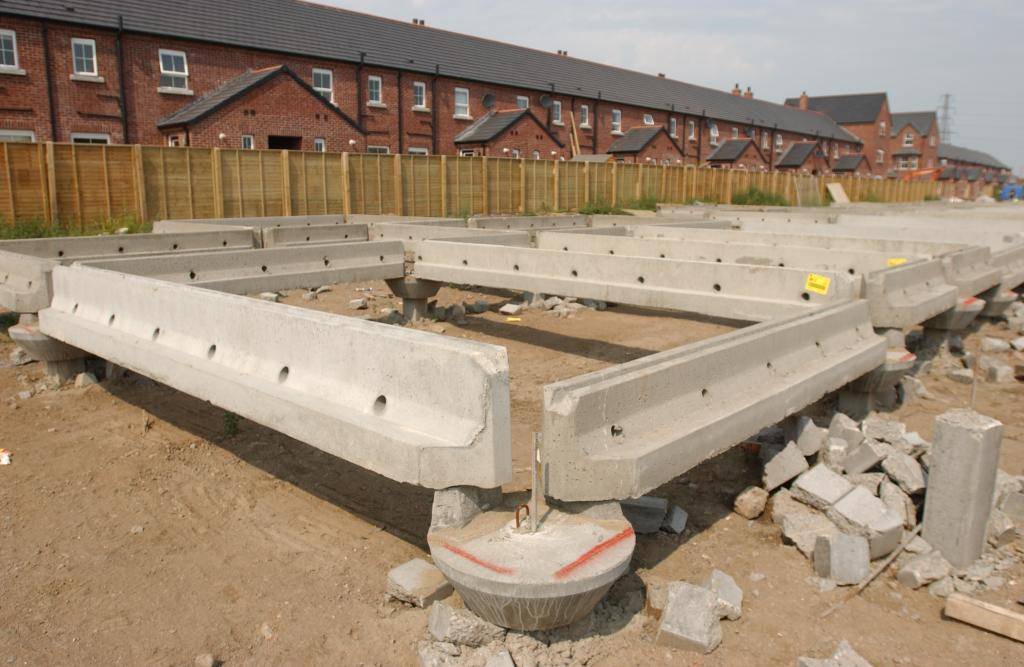

В целом конструкция фундамента состоит из свай, которые установлены по периметру будущего строения, а также под несущими стенами и перегородками.
Что касаемо установки свай, то в большинстве случаев для их установки требуется специальная техника, и если строительство происходит на небольших участках, то целесообразнее всего использовать те конструкции свайного фундамента, которые можно сделать своими руками, например свайный фундамент с железобетонными буронабивными сваями.
Плюсы и минусы теплых полов в каркасном доме на сваях
Тёплые полы — искусственно созданный подогрев, способный обеспечить комфорт в доме. Существует два способа утепления дома греющими полами, при помощи водяных или электрических систем. Мы разберёмся в достоинствах и недостатках таких систем именно по отношению к установке в каркасном доме, который не имеет капитального фундамента, а размещается на винтовых сваях.
Основные плюсы тёплых полов в каркасном доме на винтовых сваях:
- равномерный прогрев;
- экономия полезной площади;
- отсутствует перемещение воздуха, тем самым нет движения пыли и микробов;
- они улучшают внешний вид, так как отсутствуют отопительные радиаторы;
- имеют удобный способ поддержания температуры за счёт автоматики и регуляторов;
- долгий срок службы — особенно у водяных.
Кроме того, так как каркасные дома на сваях не имеют капитального фундамента, то к плюсам тёплых полов можно отнести то, что они отсекают холодный воздух, который перемещается под полом.
А дополнительные преимущества электрических видов, особенно инфракрасных систем или кабельных мат — простота укладки.
Рассмотрим минусы — дороговизна и не возможность монтажа в толстую стяжку из бетона. Кроме того, требуется проведение сложных расчётов.
Цены на свайно-винтовой фундамент
Стоимость фундамента на винтовых сваях складывается из стоимости самих свай их характеристик и количества, а также из стоимости монтажа. Здесь мы приведем примерный прайс-лист цен свайно-винтового фундамента из разных типоразмеров свай и цен фундамента «под ключ».
| Наименование | Длина сваи | Толщина стенки | Диаметр лопасти | Цена оголовка | Стоимость монтажа | Стоимость«под ключ» |
|---|---|---|---|---|---|---|
| СВС-89 1650 мм | 1650 мм | 3.5 мм | 250 мм | 300 ₽ | 890 ₽ | 2780 ₽ |
| СВС-89 1800 мм | 1800 мм | 3.5 мм | 250 мм | 300 ₽ | 890 ₽ | 2840 ₽ |
| СВС-89 2000 мм | 2000 мм | 3.5 мм | 250 мм | 300 ₽ | 890 ₽ | 3180 ₽ |
| СВС-89 2500 мм | 2500 мм | 3.5 мм | 250 мм | 300 ₽ | 940 ₽ | 3690 ₽ |
| СВС-89 3000 мм | 3000 мм | 3.5 мм | 250 мм | 300 ₽ | 1090 ₽ | 3980 ₽ |
| СВС-89 3500 мм | 3500 мм | 3.5 мм | 250 мм | 300 ₽ | 1190 ₽ | 4480 ₽ |
| СВС-89 4000 мм | 4000 мм | 3.5 мм | 250 мм | 300 ₽ | 1290 ₽ | 4980 ₽ |
| СВС-89 4500 мм | 4500 мм | 3.5 мм | 250 мм | 300 ₽ | 1390 ₽ | 5280 ₽ |
| СВС-89 5000 мм | 5000 мм | 3.5 мм | 250 мм | 300 ₽ | 1490 ₽ | 5780 ₽ |
| СВС-89 5500 мм | 5500 мм | 3.5 мм | 250 мм | 300 ₽ | 1590 ₽ | 6280 ₽ |
| СВС-89 6000 мм | 6000 мм | 3.5 мм | 250 мм | 300 ₽ | 1690 ₽ | 6880 ₽ |
| СВС-89 6500 мм | 6500 мм | 3.5 мм | 250 мм | 300 ₽ | 1790 ₽ | 7580 ₽ |
| СВС-89 7000 мм | 7000 мм | 3.5 мм | 250 мм | 300 ₽ | 1890 ₽ | 8180 ₽ |
| СВС-89 7500 мм | 7500 мм | 3.5 мм | 250 мм | 300 ₽ | 1990 ₽ | 8480 ₽ |
| СВС-89 8000 мм | 8000 мм | 3.5 мм | 250 мм | 300 ₽ | 2090 ₽ | 8980 ₽ |
| СВС-89 8500 мм | 8500 мм | 3.5 мм | 250 мм | 300 ₽ | 2090 ₽ | 9180 ₽ |
| СВС-89 9000 мм | 9000 мм | 3.5 мм | 250 мм | 300 ₽ | 2190 ₽ | 9480 ₽ |
Примерные цены винтовых свай 89 диаметра
| Наименование | Длина сваи | Толщина стенки | Диаметр лопасти | Цена оголовка | Стоимость монтажа | Стоимость«под ключ» |
|---|---|---|---|---|---|---|
| СВС-108 1650 мм | 1650 мм | 3.5 мм | 300 мм | 350 ₽ | 940 ₽ | 2980 ₽ |
| СВС-108 1800 мм | 1800 мм | 3.5 мм | 300 мм | 350 ₽ | 950 ₽ | 3050 ₽ |
| СВС-108 2000 мм | 2000 мм | 3.5 мм | 300 мм | 350 ₽ | 950 ₽ | 3590 ₽ |
| СВС-108 2400 мм | 2400 мм | 3.5 мм | 300 мм | 350 ₽ | 1050 ₽ | 3990 ₽ |
| СВС-108 3000 мм | 3000 мм | 3.5 мм | 300 мм | 350 ₽ | 1190 ₽ | 4530 ₽ |
| СВС-108 3500 мм | 3500 мм | 3.5 мм | 300 мм | 350 ₽ | 1350 ₽ | 4990 ₽ |
| СВС-108 4000 мм | 4000 мм | 3.5 мм | 300 мм | 350 ₽ | 1390 ₽ | 5730 ₽ |
| СВС-108 4500 мм | 4500 мм | 3.5 мм | 300 мм | 350 ₽ | 1490 ₽ | 6430 ₽ |
| СВС-108 5000 мм | 5000 мм | 3.5 мм | 300 мм | 350 ₽ | 1590 ₽ | 6930 ₽ |
| СВС-108 5500 мм | 5500 мм | 3.5 мм | 300 мм | 350 ₽ | 1690 ₽ | 7530 ₽ |
| СВС-108 6000 мм | 6000 мм | 3.5 мм | 300 мм | 350 ₽ | 1790 ₽ | 8130 ₽ |
| СВС-108 6500 мм | 6500 мм | 3.5 мм | 300 мм | 350 ₽ | 1890 ₽ | 8730 ₽ |
| СВС-108 7000 мм | 7000 мм | 3.5 мм | 300 мм | 350 ₽ | 1990 ₽ | 9330 ₽ |
| СВС-108 7500 мм | 7500 мм | 3.5 мм | 300 мм | 350 ₽ | 2090 ₽ | 9830 ₽ |
| СВС-108 8000 мм | 8000 мм | 3.5 мм | 300 мм | 350 ₽ | 2190 ₽ | 9990 ₽ |
| СВС-108 8500 мм | 8500 мм | 3.5 мм | 300 мм | 350 ₽ | 2290 ₽ | 10230 ₽ |
| СВС-108 9000 мм | 9000 мм | 3.5 мм | 300 мм | 350 ₽ | 2390 ₽ | 10430 ₽ |
| СВС-108 1650 мм | 1650 мм | 4 мм | 300 мм | 350 ₽ | 850 ₽ | 3190 ₽ |
| СВС-108 1800 мм | 1800 мм | 4 мм | 300 мм | 350 ₽ | 915 ₽ | 3315 ₽ |
| СВС-108 2000 мм | 2000 мм | 4 мм | 300 мм | 350 ₽ | 950 ₽ | 3790 ₽ |
| СВС-108 2400 мм | 2400 мм | 4 мм | 300 мм | 350 ₽ | 1050 ₽ | 4390 ₽ |
| СВС-108 3000 мм | 3000 мм | 4 мм | 300 мм | 350 ₽ | 1190 ₽ | 4990 ₽ |
| СВС-108 3500 мм | 3500 мм | 4 мм | 300 мм | 350 ₽ | 1250 ₽ | 5590 ₽ |
| СВС-108 4000 мм | 4000 мм | 4 мм | 300 мм | 350 ₽ | 1390 ₽ | 5990 ₽ |
| СВС-108 4500 мм | 4500 мм | 4 мм | 300 мм | 350 ₽ | 1450 ₽ | 6390 ₽ |
| СВС-108 5000 мм | 5000 мм | 4 мм | 300 мм | 350 ₽ | 1550 ₽ | 6790 ₽ |
| СВС-108 5500 мм | 5500 мм | 4 мм | 300 мм | 350 ₽ | 1650 ₽ | 7490 ₽ |
| СВС-108 6000 мм | 6000 мм | 4 мм | 300 мм | 350 ₽ | 1750 ₽ | 7990 ₽ |
| СВС-108 6500 мм | 6500 мм | 4 мм | 300 мм | 350 ₽ | 1850 ₽ | 8690 ₽ |
| СВС-108 7000 мм | 7000 мм | 4 мм | 300 мм | 350 ₽ | 1950 ₽ | 9290 ₽ |
| СВС-108 7500 мм | 7500 мм | 4 мм | 300 мм | 350 ₽ | 2050 ₽ | 9990 ₽ |
| СВС-108 8000 мм | 8000 мм | 4 мм | 300 мм | 350 ₽ | 1890 ₽ | 10490 ₽ |
| СВС-108 8500 мм | 8500 мм | 4 мм | 300 мм | 350 ₽ | 2250 ₽ | 10990 ₽ |
| СВС-108 9000 мм | 9000 мм | 4 мм | 300 мм | 350 ₽ | 2350 ₽ | 11190 ₽ |
Примерные цены винтовых свай 108 диаметра
| Наименование | Длина сваи | Толщина стенки | Диаметр лопасти | Цена оголовка | Стоимость монтажа | Стоимость«под ключ» |
|---|---|---|---|---|---|---|
| СВС-133 1650 мм | 1650 мм | 4 мм | 350 мм | 390 ₽ | 1150 ₽ | 4130 ₽ |
| СВС-133 1800 мм | 1800 мм | 4 мм | 350 мм | 390 ₽ | 1190 ₽ | 4230 ₽ |
| СВС-133 2000 мм | 2000 мм | 4 мм | 350 мм | 390 ₽ | 1250 ₽ | 4630 ₽ |
| СВС-133 2500 мм | 2500 мм | 4 мм | 350 мм | 390 ₽ | 1290 ₽ | 5370 ₽ |
| СВС-133 3000 мм | 3000 мм | 4 мм | 350 мм | 390 ₽ | 1350 ₽ | 6330 ₽ |
| СВС-133 3500 мм | 3500 мм | 4 мм | 350 мм | 390 ₽ | 1390 ₽ | 6770 ₽ |
| СВС-133 4000 мм | 4000 мм | 4 мм | 350 мм | 390 ₽ | 1490 ₽ | 7470 ₽ |
| СВС-133 4500 мм | 4500 мм | 4 мм | 350 мм | 390 ₽ | 1590 ₽ | 8570 ₽ |
| СВС-133 5000 мм | 5000 мм | 4 мм | 350 мм | 390 ₽ | 1740 ₽ | 9620 ₽ |
| СВС-133 5500 мм | 5500 мм | 4 мм | 350 мм | 390 ₽ | 1790 ₽ | 10570 ₽ |
| СВС-133 6000 мм | 6000 мм | 4 мм | 350 мм | 390 ₽ | 1940 ₽ | 11720 ₽ |
| СВС-133 6500 мм | 6500 мм | 4 мм | 350 мм | 390 ₽ | 2050 ₽ | 12430 ₽ |
| СВС-133 7000 мм | 7000 мм | 4 мм | 350 мм | 390 ₽ | 2150 ₽ | 12830 ₽ |
| СВС-133 7500 мм | 7500 мм | 4 мм | 350 мм | 390 ₽ | 2250 ₽ | 13090 ₽ |
| СВС-133 8000 мм | 8000 мм | 4 мм | 350 мм | 390 ₽ | 2310 ₽ | 13290 ₽ |
| СВС-133 8500 мм | 8500 мм | 4 мм | 350 мм | 390 ₽ | 2350 ₽ | 13430 ₽ |
| СВС-133 9000 мм | 9000 мм | 4 мм | 350 мм | 390 ₽ | 2540 ₽ | 13820 ₽ |
Примерные цены винтовых свай 133 диаметра
Немного про обвязку
Мы определились, как самому сделать свайный фундамент. Теперь перейдем к обвязке. Чтобы выполнить ее, можно использовать металлические изделия, брусья, а также железобетонный ростверк.
Выбирать материал нужно исходя из того, какая масса у дома, а также материала, из которого он построен:
Для каркасных и деревянных сооружений можно использовать обвязку из бруса. Оголовки должны быть выполнены из металла, это позволит максимально прочно соединить их с брусом. Очень легко выполняется такая обвязка, если используются винтовые опоры. Перед тем как сделать свайный фундамент для дома, нужно определиться с типом обвязки. Это важный момент при проектировании. Нередко можно встретить обвязку, которая выполняется швеллером. Его нужно приварить к оголовкам свай, чтобы создать максимально жесткую конструкцию. В итоге вы получите прочное и устойчивое основание с минимальными вложениями. Даже профильные трубы можно использовать в качестве материала обвязки. Но такой вариант допустим только при строительстве небольших сараев, бань, бытовок
Но как правильно сделать свайный фундамент? Крайне важно учитывать все нюансы
Есть еще один вариант обвязки – он применяется для того, чтобы соединить буронабивные сваи и монолитную наземную часть. Обе части конструкции соединяются с помощью арматуры. Все стержни необходимо связать при помощи проволоки по заранее выбранной схеме.
Грунтовые условия
Винтовые сваи — это тот вид фундамента, который справляется с непростыми, а иногда непосильными для других видов задачами:
- Сыпучий/подвижный грунт;
- Зона подтопления грунтовыми и паводковыми водами;
- Болотистая местность;
- Неровный рельеф с большим перепадом высот;
- Участок в зоне вечной мерзлоты.
Одним из первых шагов при создании проекта дома на винтовых сваях должно быть изучение грунта на участке строительства. Основываясь на плотности и составе почвы, специалисты смогут рассчитать, как правильно распределить нагрузку на опоры, какой марки выбрать сваи, на какую глубину их нужно будет установить и каким должен быть диаметр лопасти и ствола. Чтобы выявить все особенности почвы на участке, заказывается геологическое исследование, и измерение коррозионной агрессивности грунта.
Расчет нагрузки на фундамент После того, как был проведён геологический анализ и определена глубина установки будущих свай, начинается этап проектирования
Для расчета будущей нагрузки на фундамент, специалисты стараются просчитать точный вес будущего строения с учетом массы стен, ростверка, отделочных материалов, крыши. К этой массе прибавляется снеговая, ветровая, полезная нагрузки и учитывается коэффициент запаса. Получившееся число и является нагрузкой, которую должен будет выдерживать фундамент.
В идеале делается несколько расчетов, на разные сваи, после чего проводится техническое и экономическое сравнение, основываясь на которое выбирают оптимальный вид и количество свай.
Варианты винтовых свай
Главными преимуществами винтовых свай считаются:
- Простота и экономичность логистики и монтажа;
- Высокая несущая способность;
- Отсутствие сложных подготовительных работ;
- Минимум строительного мусора;
- Максимальная целостность почвы на участке строительства.
Существует несколько разновидностей свай, которые отличаются своей конструкцией, областью применения и ценой, примеры цен жб свай можно посмотреть на сайте производителя.
Винтовые сваи представляют собой металлическую трубу-основу, с одной или несколькими лопастями и острым наконечником.
Опоры бывают разного диаметра, отличаются толщиной стенок, размером и количеством лопастей и способом крепления наконечника. Как правило, диаметр сваи варьируется между 57 и 325 мм. В частном строительстве наиболее популярен 108 диаметр свай.
Наконечник может быть литым или сварным, литой считается более надежным и способным выдержать большую нагрузку, чем сварной. Однако для частного малоэтажного строительства, зачастую используется именно сварной наконечник, который, при условии соблюдения качества производства и установки, отлично справляется с функцией надежной опоры.
Для различных сооружений и особенностей грунтов существуют несколько основных типов винтовых свай:
а. Классические широколопастные — на основании находится одна лопасть литого наконечника с 1– 1,5 заходом, такой тип подходит для сооружения большинства построек.
б. Многолопастные – несколько лопастей по длине для усиления опоры и компенсации вертикальных подвижек;
в. Узколопастные — многовитковый аналог шурупа, литой наконечник соединяется с телом сваи сваркой с заостренным наконечником используются для почв с большим содержанием камней, осколков и плотных пород;
г. Узколопастные с зубьями по периметру нижнего среза применяются на почвах в зоне вечной мерзлоты.
Требования к материалу свай при возведении деревянного основания
Устройство столбчатого фундамента из деревянных свай основано на применении технологии использования стульев.
Котлован под сваи
Главное отличие от других строительных технологий – необходимость дополнительно готовить котлованы для установки деревянных стоек. Причем, копать ямы на дом можно только в тех местах, где грунтовые воды залегают либо достаточно глубоко по сравнению с длиной свай, либо очень близко к поверхности.
При этом все равно происходит попадание влаги в дерево. По этой причине к сваям из дерева предъявляются особые требования:
- Древесина должна быть обработана с помощью специального раствора.Так как материалу необходимо обеспечить долговечность в процессе эксплуатации, все деревянные сваи своими руками или с помощью специального оборудования обрабатываются антипиринами и солесодержащим раствором. Также для придания древесине гидроизоляционных свойств можно провести обугливание ее концов.
- Для свай используют только плотные сорта древесины.Благодаря своей природной плотности такие породы, как сосна и дуб, находят применение именно в деревянном столбчатом фундаменте. Плотная структура волокон позволяет им практически не впитывать влагу, за счет чего срок службы основания значительно увеличивается.
- Бетонное основание из древесины должно опираться на твердую почву.В случае невозможности устройства стоек на твердый грунт необходимо использовать висячие сваи.
- Закладывать древесину можно только на глубину не меньше 1,5 метров.
- Заглублять фундамент на дом следует на 0,5 метра ниже, расположения зоны промерзания в вашем регионе.
Преимущества строительства на сваях
Цена. Застройщики и пользователи единодушны — свайные фундаменты в разы дешевле прочих. Расходы на них на 30-40% меньше, чем на другие основания.
Скорость. Экономится время: сваи под строительство дома устанавливаются без трудоемких, долгих работ. Не нужно ждать усадки и набора прочности, рыть котлован, расчищать и выравнивать площадку, снимать верхний слой грунта. С гидравлическими сваекрутами КЗС и другой спецтехникой работы выполняются быстро. Свайное поле можно подготовить за один день, обвязывая опоры сразу после установки
Решение вам подойдет, если важно максимально сократить расходы и сроки строительства.
Больше комфорта и пространства. При таком строительстве на опорах обеспечивается комфорт в доме — пол на первом этаже будет сухим, теплым зимой и прохладным летом, на стенах не появится влага
Дополнительное пространство в цоколе можно использовать в хозяйственных целях.
В любое время года. Начинать строительство каркасного дома или другого легкого здания на сваях можно в любое время года. Они погружаются на глубину, где температура грунта остается неизменной, и внешние условия не влияют на надежность постройки. Фундамент служит десятилетиями — некоторые производители винтовых свай гарантируют срок эксплуатации до 120 лет.
Плюсы и минусы свайного фундамента
Главное преимущество данного вида фундамента заключается в его быстром монтаже и относительной дешевизне в сравнении с ленточным и плитным фундаментом. Также у фундамента на винтовых сваях относительно высокая несущая способность, но использовать для строительства на таком фундаменте построек из тяжелых материалов (таких как кирпич ) или возводить здания более чем в 3 этажа не рекомендуется (и все же окончательную роль будут играть расчеты). Также можно выделить следующие преимущества свайно-винтового фундамента:
- если на участке слабая почва, которая часто размывается дождями, перенос нагрузки на более глубокие и твердые слои почвы убережет дом от быстрого разрушения.
- почти полное отсутствие земляных работ и простота установки — для винтовых свай не нужно выравнивать участок;
- строительные работы можно продолжить в тот же день, когда были установлены сваи;
- постройку можно изменить и расширить просто добавив дополнительные винтовые сваи;
- высота залегания грунтовых вод не влияет на местоположение постройки;устойчивость к морозному пучению;
- вентиляция подполья, благодаря которому свайный фундамент часто используют для построек из дерева;
- длительный срок эксплуатации. Сваи, дополнительно защищенные от коррозии могут служить на протяжении пятидесяти лет и дольше;
- винтовые сваи можно установить без использования спецтехники.
Есть у свайно-винтового фундамента и несколько недостатков, которые следует учитывать на этапе проектирования будущего строения:
- свайно-винтовой фундамент ограничен в своей несущей способности и не позволяет возводить большое количество этажей ;
- цокольное перекрытие необходимо хорошо утеплять;
- практически невозможно установить их на каменистых и скалистых почвах;
- свайный фундамент подвергается коррозии, поэтому не рекомендовано устраивать его в местах рядом с источниками блуждающего тока: электроподстанций, электрифицированных железных дорог, вышек сотовой связи и пр.
- сваи не могут длительное время противостоять химически агрессивным веществам, которые содержатся в почве;
- низкий уровень сопротивления изгибающим нагрузкам.
Выбор винтовых свай – не все сваи «одинаково полезны»
При покупке свай нужно проявить исключительное внимание к качеству приобретаемого товара. Первое, с чего нужно начинать – потребовать сертификат качества у продавца. Если такового нет, то можно даже не начинать внешний осмотр
Если сертификат предоставлен, то – это, возможно, гарантирует качество антикоррозионного покрытия, удостоверяет материал и габариты сваи. Но есть еще кое-какие нюансы…
Если такового нет, то можно даже не начинать внешний осмотр. Если сертификат предоставлен, то – это, возможно, гарантирует качество антикоррозионного покрытия, удостоверяет материал и габариты сваи. Но есть еще кое-какие нюансы…
Необходимо тщательно изучить и измерить конструктивные элементы сваи. При этом свая должна обладать следующими характеристиками:
- Толщина лопастей должна быть не менее 53 мм вместе с покрытием;
- Толщина стенок трубы – не менее 42 мм вместе с покрытием;
- Лопасть сваи должна быть строго перпендикулярна оси ствола сваи;
- Сварные швы должны иметь форму «валика», а не зачищены «заподлицо».
- Номенклатура винтовых свай обширна и охватывает интервал от 57 до 159 мм по диаметру и от 1650 до 9000 мм по длине. При этом вес одной сваи колеблется от 11 до 178 кг. Поэтому необходимо заранее продумать процесс доставки на место монтажа, особенно в условиях отсутствия нормальных подъездов.
Выбор и покупка винтовых свай
