Состав и характеристики оцинкованного профиля для гипсокартона, виды, ТОП 5 производителей

Какими могут быть гипсокартонные профили.

В 1980 году, у одного владельца бумажной фабрики по имени Остюг Сэккетт, родилась идея создания нового строительного материала из гипса. Сначала гипсокартонными листами заменяли фанеру и ДСП в небольших домах. Тогда-то и открылись интересные свойства этого материала. Стыки гладкого и ровного картона очень легко заделать так, что при покраске или иных видах отделки, они будут совершенно незаметны. Ломать размеченный лист, вместо распиливания — гораздо легче. Неизменность размеров исключает трещины в соединениях… Гипсокартон зарекомендовал себя на строительном рынке давно и остался неотъемлемой частью ремонта до сегодняшнего дня.

Та, или иная конструкция из гипсокартона, обязательно держится на каркасе из крепких и стабильных деталей. Это направляющие и профили разнообразные по форме, которые соединяются между собой при помощи специальных крепежей. Они различаются по назначению и применению, а ещё по размерам и качеству

Очень важно сделать правильный выбор при покупке, от этого будет зависеть результат работы. Ведь, если взять плохой или просто не подходящий для определённого вида работ профиль – конструкцию в итоге придется переделывать

Например, искривится или «пойдет» в сторону лист на перегородке, станут видны зазоры в местах соединения, или на самой стене появится заметная «волна». Чтобы не допускать ошибок при ремонте и строительстве, нужно хорошо изучить виды и размеры профилей для гипсокартона. Узнать, какой именно материал нужен, для сооружения определённой конструкции.

ПС (CW) – профиль стоечный

По форме имеет вид квадратной буквы «С» и применяется в качестве вертикальных стоек для гипсокартонных перегородок и облицовок стен. Монтируется в паре с соответствующим по типоразмеру ПН-профилем (одинаковая ширина спинки). Выбор размеров следует производить, отталкиваясь от ширины конструкции (влияет на ширину спинки) и её высоты (длина профиля от пола до потолка без соединений).

Таблица 3. Размеры стоечного профиля

Маркировка изделия	Толщина металла, мм	Ширина спинки, мм	Высота полки, мм	Стандартная длина изделия, м
ПС (CW) – 50×50	0,4 – 0,6	50	50	2,6; 3,0; 4,0
ПС (CW) – 65×50	65
ПС (CW) – 75×50	75
ПС (CW) – 100×50	100

В спинке могут быть отверстия для инженерных коммуникаций, а на полках тиснение полосками или точками для центровки саморезов при ввинчивании и метке при монтаже ГКЛ (зависит от производителя).

Какими бывают гипсокартонные профили: типы и размеры

Для изготовления профиля используют холоднокатаный металлический лист, обработанный цинкованием. Изделия получаются крепкими, практичными и надежными. Ведь оцинкованной поверхности коррозия не опасна, и поэтому такому профилю суждена очень долгая жизнь.

Каркас из металла, используемый для монтажа гипсокартона, по конструкции прост. В него входят горизонтальные и вертикальные детали. Последние называются несущими, или стоечными, элементами. Перпендикулярно им располагаются направляющие, или стартовые, элементы. Выбрать подходящий профиль для перегородок из гипсокартона не так сложно. Для начала перечислим все их виды.

Стоечный профиль (CD или ПП профиль)

Стоечные профили (именуемые еще потолочными) – одни из самых востребованных. Они, согласно маркировке Кнауф, обозначаются буквами CD. Аналогичные изделия марки Гипрок называются ПП профилями. Благодаря их оптимально подобранным размерам рационально и экономно используется пространство. При работе в помещениях любого размера отходов практически не остается.

Применяется этот профиль для изготовления каркаса при обшивке стен и подвесных потолков.

Размеры профилей:

• Длина – от 2,5 до 4 м;
• Ширина – 60 мм;
• Высота полок – 2,7-2,8 см.

Направляющий профиль для обшивки (UD или ППН)

UD (или ППН) профили – направляющие элементы каркаса. Облицовывая гипсокартоном стену или сооружая подвесной потолок, нужно по всему периметру плоскости смонтировать такие детали. Так как при монтаже данных профилей бур проходит прямо сквозь них, то желательно, чтобы они были перфорированными. Ведь в отверстия буру будет войти намного проще.

Используются в качестве направляющих в которые вставляются стоечные профили.

Размеры направляющих для гипсокартона:

• Длина – 3 м;
• толщина – 0,55 мм;
• ширина – 2,7 см;
• высота – 2,8 см.

Профили для создания перегородок — UW или ПН

Направляющие профили для создания перегородок имеют маркировку UW или ПН. Чтобы можно было сделать перегородку любой толщины, которая нужна, выпускаются данные детали с большой линейкой типоразмеров, в частности, ширины.

Используются в каркасе в качестве направляющих при создании перегородок.

Размеры профилей:

• Длина – от 2 до 4 м;
• высота полок – от 3,7 до 4 см;
• ширина – 4,2; 5; 6,6; 7,5; 10; 12,5; 15 см.

Профили для перегородок — CW или ПС

Стоечные профили для простенков маркируются буквами CW или ПС). По ширине они подбираются к стартовым элементам. Качественные изделия всегда имеют специальную насечку, для облегчения прокладки коммуникаций. Профильная деталь ПС от Гипрока обладает добавочным ребром жесткости, которое создает отогнутый край.

Используются для создания каркаса при монтаже перегородок.

Размеры профиля под гипсокартон:

• Длина – от 3 до 4 м (специальные длины делают на заказ);
• высота полок – 5 см у Кнауф и 4 см у Гипрок;
• ширина – сообразно с профилем UW или ПН.

Арочные профили

Специальные изогнутые профили могут иметь как выпуклую, так и вогнутую поверхность. Их применяют тогда, когда предстоит сделать конструкцию сложной формы, с изгибами и криволинейными плоскостями (например, арку). Впрочем, при необходимости наши мастера научились обходиться стоечными профилями.

Размеры арочных профилей:

Вогнутые	Выпуклые
Радиус, мм.	Длина, мм.	Радиус, мм.	Длина, мм.
500 — 1000	2600, 3100, 4000	—	—
1001 — 2000	1001-2000	2600, 3100, 4000
2001 — 3000	2001-3000
3001 — 4000	3001-4000
4001 — 5000	4001-5000
> 5000	> 5000

Распространенные ошибки при установке профиля под ГКЛ

Монтировать подвесной потолок из листов гипсокартона по силам даже новичкам. Главное, соблюдать последовательность работ и не допускать ошибок, которые могут свести на нет все усилия. Самыми частыми из них являются:

• неверно выбран профиль. Например, для монтажа гипсокартонных перегородок использовался потолочный, а не несущий и направляющий элементы. Такая оплошность может привести к нарушению устойчивости конструкции;
• нарушение технологии установки каркаса. Это тоже распространенная ошибка у тех, кто решился заняться самостоятельным ремонтом. Прежде всего, это относится к профилю, применяемому для создания многоуровневых конструкций. В данной ситуации фиксацию всегда необходимо осуществлять на подвесы и устанавливать оцинкованный профиль гладкой стороной вниз, к которой далее будет крепиться подвесы. Пренебрежение этим правилом приведет к тому, что конструкция со временем потеряет устойчивость, начнет провисать, на ней появятся трещины;

• неправильная резка материала. Для того чтобы рез на изделиях был ровным, нельзя использовать болгарку (УШМ). От высокой скорости вращения режущего диска происходит сильный нагрев металла, вследствие чего оцинковка в месте реза сгорает, и попавшая влага на эту поверхность может стать причиной коррозии;
• разгибание стенок у профиля. Любые перемычки или ребра жесткости никогда нельзя многоразово сгибать и разгибать. Из-за такого грубого нарушения существенно ухудшается жесткость и целостность всей подвесной системы. Для того чтобы без проблем монтировать профиль, следует подобрать изделия необходимых параметров;
• отсутствие подвесов. Нередко монтаж профиля осуществляется прямо к потолочному основанию (из дерева или бетона), когда подвесы не применяются. В данном случае несущие элементы закреплены на направляющем профиле без дополнительного усиления. Такие ошибки также могут привести к образованию трещин на гипсокартонном потолке.

Чтобы быстро сделать ровную поверхность потолка, понадобится приобрести профиль и комплектующие, монтировать каркас, прикрутить листы ГКЛ и зашпаклевать покрытие. При этом необязательно нанимать профессиональных строителей, поскольку установить подвесной потолок из ГКЛ можно самостоятельно, не имея знаний и навыков в данной области.

Можно ли регулировать размеры

Заводы производят стандартную длину изделия 3-4 метра. Однако в создании ровной перегородки, стены с фигурными элементами нужна различная длина изделия. Для этого металлические элементы либо удлиняют, либо подрезают на ту длину, которая нужна для конструкции.

Способы разрезания профиля:

1. Ножницы для разрезания металла. Разрезать изделие ровно можно только по намеченным линиям. Недостатком считают немного загнутые края после разрезания. Отрезанную планку кладут на ровную поверхность и выравнивают постукиванием молотка.
2. Ножовка по металлу – не очень удобный способ. От разрезания изделия есть мелкая стружка. Однако разрез получится ровный.
3. Болгарка. При работе с электроприбором во все стороны летят искры.

Мастера не рекомендуют резать профиль болгаркой – нарушается защитный слой на краях разрезаемой металлической планки. В итоге края могут покрыться ржой.

1. Отрезной станок. Большой электроприбор, используемый в больших помещениях при больших объемах работы.

Разрезать профиль можно беспроблемно ножницами советского производства.

Удлинение метал-элемента. Для того чтобы нарастить изделие используют 2 способа:

1. Применение удлинителя – металлическая прочная деталь, покрытая защитным слоем о коррозии. Её прикладывают к краям двух планок и фиксируют саморезами.
2. Самодельный удлинитель из направляющего ПН. Надо отрезать от изделия 10 см и приложить к краям профилей. Фиксация идет саморезами-клопиками.

Регулировать длину металлического элемента каркаса легко. Надо только делать точные замеры и отметки. Не стоит выпускать из внимания миллиметры, поскольку они могут сыграть важную роль в ровности конструкции.

Профили для создания каркасной конструкции на стене имеют определённые размеры и толщину материала. Они покрыты антикоррозийным средством (оцинкованные) – влажность не действует на металлические изделия. Перед тем, как приобретать профили, надо знать их количество из снятых размеров помещения.

Критерии выбора

Попадая в специализированный магазин, обычно покупатель совершает ошибки при выборе, потому что не знает, как выбрать качественный продукт. Распознать некачественный товар можно ещё на стадии выбора.

Критерии качества:

• Покрытие – оцинкованные элементы конструкций менее склонны к появлению ржавчины.
• Толщина – чем больше толщина, тем выше прочность. Минимальная составляет 0,3 мм.
• Заусенцы – наличие заусенцев говорит о плохой обработке металла.
• Заломы – стоит осмотреть будущий инструмент для поддержки гипсокартона, так как во время транспортировки он может быть погнут или сильно поцарапан. Наличие маленьких деформаций скажется на его функциональности в будущем.
• Без краски – рекомендуется приобретать неокрашенные изделия, так как они стоят дешевле. Кроме того, краска может скрывать микроповреждения.

Знание критериев выбора качественных товаров данной категории позволит потребителю избежать возврата изделия или его скорой поломки.

Советы при покупке

Помимо критериев выбора есть ещё то, на что также стоит обратить внимание при покупке металлических приспособлений. Это советы других покупателей, а именно –  те трудности, с которыми они столкнулись при покупке и использовании профилей под гипсокартон

Советы:

Данные рекомендации, полученные на основе опыта других покупателей, позволят лучше подготовиться к покупке приспособления для закрепления каркаса из ГКЛ, не допустить ошибок и сделать приобретение товара максимально эффективным.

Что такое профиль для гипсокартона

Профиль для гипсокартона представляет собой установочный элемент из покрытого цинком металла небольшой толщины, который используется в целях формирования каркаса для последующего монтажа гипсокартонных конструкции.

Профиль для гипсокартона производится на профилегибочном станке способом проката холоднокатаного покрытого цинком железного листа. Сырье для изготовления элементов – металлические листы различной толщины. В процессе производства профиль для гипсокартона приобретает ребра жесткости, монтажные отверстия, которые обеспечивают крепость и практичность профилю, а также устойчивость к возникновению коррозии.

Монтажные элементы

В этот раздел входят пять наименований:

• Подвесы
• Клипсы
• Уголки
• Соединители
• Перемычки

Подвесы и клипсы

В каталоге Knauf около 40 позиций подвесов.

Самые распространенные — прямые подвесы в двух размерах (120 мм и 200 мм) и в трех видах исполнения (по бетонным и деревянным перекрытиям, антивибрационные). Используются не только для выравнивания уровня потолка, но и для обшивки стен.

Еще есть подвесы комбинированные и быстрого монтажа, анкерные подвесы и к ним тяги с петлею, пружины, подвесы для профиля UA. И целая категория элементов для нониус-подвесов.

Клипсы можно рассматривать как своего рода подвесы для профиля CD, но без регулировки уровня.

Уголки и соединители

Это две категории монтажных элементов для соединения металлопрофилей. Они могут их соединять под прямым или произвольным углом, в одной или двух плоскостях. Основная часть элементов этих категорий предназначена для профилей CD 60 и UA.

Перемычки

Этот монтажный элемент сделан в виде перфорированного профиля длиной 1,6 м и предназначен для оформления стандартных дверных проемов. Есть три варианта размера стенки, которые отвечают ширине профиля UA и CW: 50, 75 и 100.

Дорогие потолочные профили

KNAUF ПП 60х27

Планки выполнены из прочной стальной ленты толщиной 0.6 мм. Подходят для монтажа каркаса подвесного потолка из гипсокартона. Имеют продольные ребра жесткости для усиления прочности. Слой из цинка предотвращает разрушение материала из-за коррозии или под воздействием агрессивных веществ.

Характеристики:

Параметры	Характеристики
Тип	ПП
Размер	60х27
Длина	3 м
Толщина	0.6 мм

потолочный профиль KNAUF ПП 60х27

Достоинства:

• Толщина стали 0.6 мм;
• Прочность;
• Есть ребра жесткости;
• Цинковое покрытие.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

Эксперт 60х27

Подходит как для создания подвесных потолков, так и для возведения других гипсокартонных конструкций. Толщина металла, равная 0.6 мм, обеспечивает достаточную прочность. Имеет цинковый защитный слой для предотвращения коррозии. Дополнительную надежность и прочность стройматериалу придают продольные ребра жесткости. Отверстия под крепления отсутствуют.

Характеристики:

Параметры	Характеристики
Тип	ПП
Размер	60х27
Толщина	0.6 мм

потолочный профиль Эксперт 60х27

Достоинства:

• Покрытие из цинка;
• Толщина 0.6 мм;
• Ребра жесткости;
• Надежность.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

Gyproc Стандарт 27х28

Можно применять как для создания каркаса подвесных потолков, так и для формирования межкомнатных перегородок. Изделия служат в качестве направляющих элементов. Производятся из стальной ленты толщиной 0.6 мм, имеющей защитный цинковый слой. Рейки можно соединять между собой путем насадки одной на другую. Насечки на поверхности планок предназначены для удобной вставки саморезов.

Характеристики:

Параметры	Характеристики
Тип	ППН
Размер	60х27
Длина	3 м
Толщина	0.6 мм

потолочный профиль Названиемодели

Достоинства:

• Толстый металл;
• Цинковый слой;
• Есть насечки для саморезов;
• Прочность.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

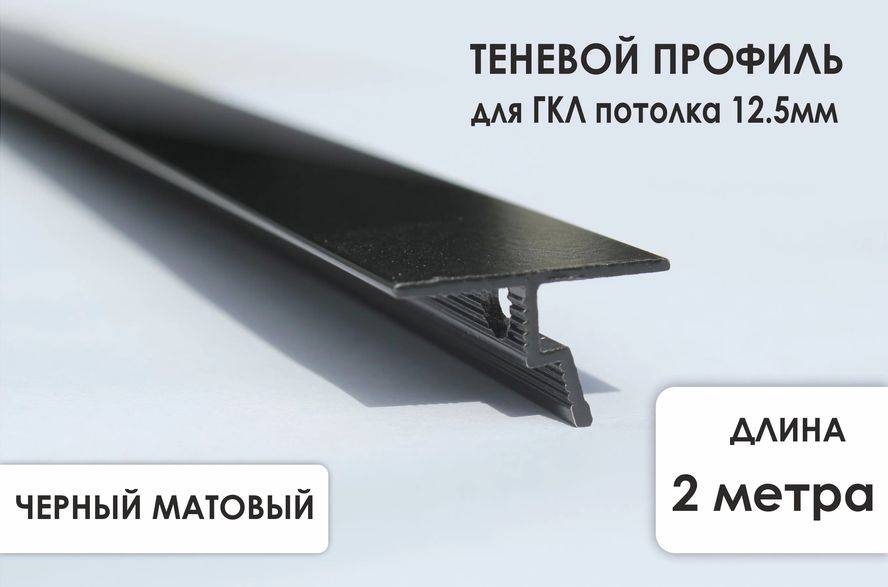

OSKprofil теневой профиль

Уникальной особенностью этих планок является способность формировать конструкции с оригинальным дизайном. Гипсокартонное полотно крепится к профилю, образуя зазор 8 мм. За счет этого достигается эффект парящего потолка. Чисто визуально это выглядит так, будто потолок не соприкасается со стеной. Изготавливаются из алюминия и имеют толщину, равную 1.2 мм.

Характеристики:

Параметры	Характеристики
Материал	алюминий
Длина	2 м
Толщина	1.2 мм

потолочный профиль OSKprofil теневой профиль

Достоинства:

• Толстый металл;
• Оригинальный дизайн потолка;
• Удобный монтаж.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

KNAUF

Даже далёкие от строительства знают о немецком бренде Knauf.

Столь широкая известность в нашей стране обеспечена наличием собственных производств. Первое было организовано более 25 лет назад в Красногорске Московской области, а сегодня их уже более десятка.

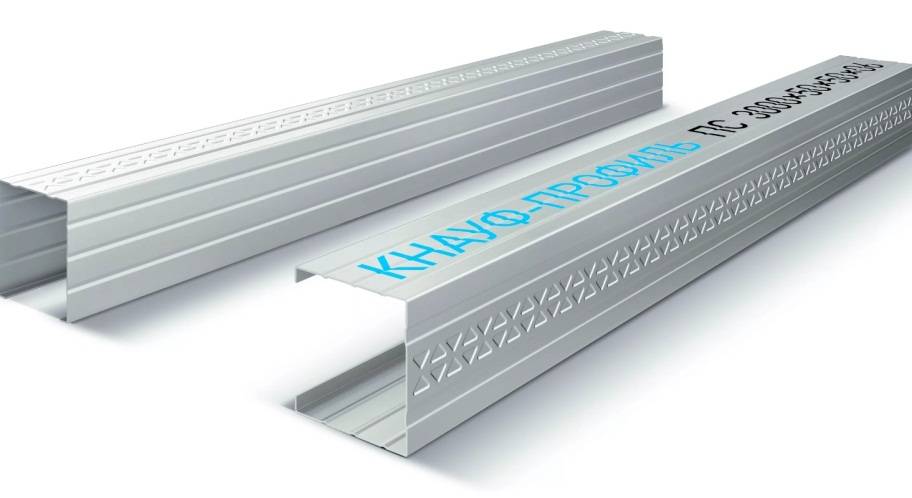

Профиль Кнауф с другим не перепутаешь

Вот что, кроме монтажных металлопрофилей, производится на этих заводах:

• листы ГВЛ и ГКЛ всех видов, в том числе и двухслойные плиты для пола;
• аквапанели;
• материалы для гидроизоляции и пароизоляции;
• утеплители;
• штукатурки гипсовые, цементные, в том числе фасадные;
• готовые к применению сухие шпаклёвки, в том числе на полимерной основе;
• плиточные клеи;
• самонивелирующиеся полы;
• кладочные смеси;
• грунтовки;
• армирующие ленты;
• фурнитуру для сборки каркасов под гипсокартон;
• специализированный инструмент.

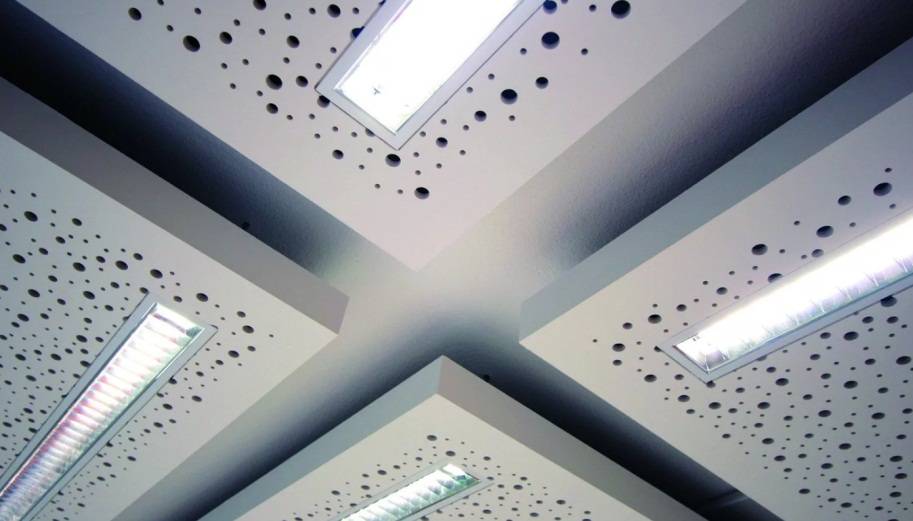

Акустический потолок Кнауф

Во избежание подделок, все профильные изделия маркируются фирменным логотипом Кнауф.

Виды

Имеет немного загнутые внутрь боковинки, а по «спинке» идут 2 продольных канала.

Производители изготавливают планки такой длины, что позволительно сделать расчет и работать без отходов. Размеры таковы:

• длина 2.5-4 метра;
• ширина 6 см – это удобно при монтаже 2-х листов ГКЛ. На 1 лист 3 см и столько же на другой. Стык получается прочным;
• высота боковых частей 27 мм.

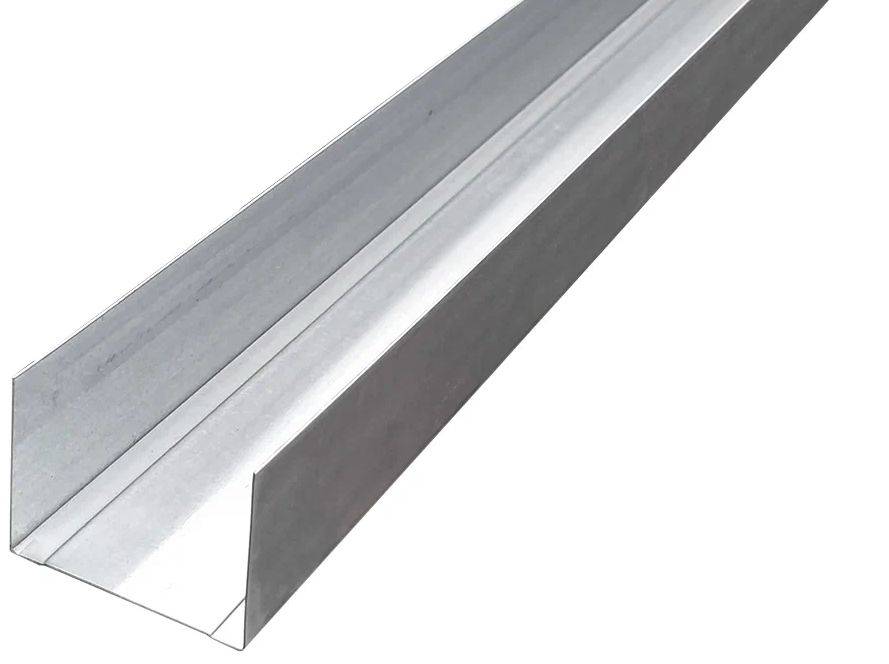

Направляющая планка, применимая в создании каркаса на стене под гипсокартон. Это основа всей конструкции. Изделие крепят на пол и потолок, в него вставляют стоечный направляющий, фиксируют дюбель-гвоздями, стоечные крепят в направляющие саморезами, а от стены к профилю идет прямой подвес.

Маркировка направляющего ПН, европейская UW. Он имеет прямую форму без загиба. Длина изделия – 3 метра, ширина 2.7 см, высота боковинок 2.8 см. толщина изделия 0.5 мм.

В продаже есть направляющие с отверстиями для крепежей.

Вспомогательные профили, применяемые для жесткого основания под ГКЛ.

1. Угловой – применяют при отделке конструкции. Это защита углов от ударов.
2. Маячковые изделия – используют при штукатурке поверхности.

• Прямой подвес – это перфорированная полоска. Её загибают по бокам, а центр крепят к стене. К этому подвесу фиксируют стоечный профиль, также он применим в металлическом каркасе на потолке.
• Соединители. Эти металлические изделия монтируют, когда надо соединить 2 профиля. Предназначены для стоечного, а также потолочного профиля.
• Крабы – монтируют в потолочной конструкции, однако если же создают сложный вертикальный каркас под фигурную гипсокартонную конструкцию, или идет усиление обрешетки для навешивания на стену тяжелых предметов, тогда применяют краб (соединитель).

Для крепления метал-планок и прямых подвесов к черновому основанию применяют дюбель-гвозди.

Саморез как крепеж к черновому основанию не рекомендуют мастера. Он со временем ослабляет всю обрешетку, она расшатывается. Это отрицательно сказывается на готовой ГК-конструкции.

Выбирая металлические изделия для создания каркасной основы под ГКЛ, надо обращать внимание на производителя, его качество, какая толщина металла, есть ли следы коррозии, ровность изделия

Различные крепежные и дополнительные элементы

Кроме непосредственно самих профилей, в процессе монтажа применяются и другие стандартные элементы, которые также следует заранее подготовить. Ознакомимся с каждым из этих элементов более детально.

1. Прямой (обычный) подвес. Предназначается для крепления стоечного либо потолочного профиля к рабочей поверхности (смотрите на рисунке №1).
2. Анкерный подвес. С его помощью также крепят потолочные профили, но исключительно к потолку. Каждый элемент имеет тягу и зажим, позволяющие выполнять регулировку положения подвеса.
3. Удлинитель. С его помощью соединяются полоски металлического профиля в самых разных комбинациях.
4. Соединитель типа «краб». Предназначается для крестообразного соединения (причем могут использоваться все виды профиля для гипсокартона), причем строго под прямым углом, конструкционных элементов. Как правило, с помощью «краба» соединяются потолочные профили (разумеется, в одной плоскости) во время монтажа обрешетки.
5. Соединители двухуровневого типа. Как вы уже наверняка догадались из названия, с помощью этих крепежей профили крепятся под прямым углом, но уже на разных уровнях.
6. Последние элементы – это саморезы и анкерные дюбели. Предназначаются для соединения элементов каркаса между собой или же, как вариант, с основным перекрытием в комнате.

На иллюстрации ниже показаны все описанные элементы в той последовательности, в которой они были приведены.

Виды и размеры профилей для гипсокартона

В любом месте, торгующем материалами для ГКЛ, имеются профили разного вида и размера. Чтобы выбрать и не ошибиться надо знать чем они отличаются.

Для создания каркасов

Есть профиль для гипсокартона следующих видов:

• Направляющий. Обозначается как ПН (UD) (расшифровка — профиль направляющий). В сечении П-образный, с гладкими боковыми стенками. Используется как основа-опора для стоек и перемычек. Крепится по периметру конструкции, в него потом устанавливаются все остальные элементы системы. Размеры:
  • 28*27 мм;
  • 50*40 мм;
  • 65*40 мм;
  • 75*40 мм;
  • 100*40 мм.
• Стоечный. Обозначается ПС (CD) — профиль стоечный. Вставляется в направляющие, к нему и крепятся ГКЛ. Соответственно, несет основную нагрузку и должен иметь высокую жесткость. Имеет П-образное строение с дополнительными полочками и ребрами жесткости, которые и придают ему большую жесткость. Размеры:
  • 50*50 мм;
  • 65*50 мм;
  • 75*50 мм;
  • 100*50 мм.
• Потолочный. Обозначается ПП и ППН. Соответственно — направляющий и несущий потолочный профиль. Потолочный направляющий имеет сечение в виде буквы «П», имеет меньшее сечение чем стеновой. Потолочный несущий профиль — имеет полки и ребра жесткости, но отличается полочками меньшей высоты. Меньшая высота, чтобы меньше «отбирать» высоты у помещения и что потолочный гипсокартон имеет меньшую толщину, создает меньшую нагрузку на каркас.
  • 60*27 мм — ПП;
  • 28*27 мм — ППН.
• Арочный. Имеет сложное строение — с разрезами на боковых гранях для повышенной гибкости. Необходим для создания изогнутых поверхностей.

Это все виды профилей для гпсокартона, которые используются для сооружения каркаса. Из направляющих ПН собирают «раму», в них вставляют стойки из ПС, которые затем соединяются перемычками (обычно из ПН) — для большей жесткости конструкции.

Дополнительные профили и аксессуары

Есть несколько видов дополнительных профилей, которые используются в отделочных работах, при создании подвесного каркаса для потолка, для крепления стоечных профилей к стенам и т.д.

• Угловой. В сечении — прямой угол с чуть выступающей центральной частью. Используется для оформления углов гипсокартонных конструкций. Бывает нескольких видов:
  • Обе полки перфорированы крупными отверстиями — чтобы уголок стал частью штукатурки, за счет которой они и держится.
  • Угловой профиль для ГКЛ с сеткой. К краям перфорированного уголка может быть приклеена полоса сетки — для лучшей адгезии с последующей отделкой.
  • На бумажной основе — на плотную бумагу наклеены две металлизированные полосы. Используются в ненагруженных местах — оформляют оконные проемы, края ниш, полок и других подобных изделий.
• Перфорированные подвесы. Это крепежный элемент в виде ленты 125*60 мм. Он разделен на три части.Средняя используется для фиксации подвеса к потолку/стене, крайние — перфорированные, отгибаются под 90°, к ним крепят профили.
• Подвесы анкерные для ПП (потолочных профилей). Бывают нескольких видов. Используются при устройстве подвесных потолков. Отличительная черта — легко регулировать высоту, что необходимо при выставлении плоскости потолка.
• Соединитель одноуровневый и двухуровневый для ПП (краб). Пластина с фиксирующими элементами для скрепления перекрещивающихся профилей. Используется при устройстве каркасов для подвесных потолков.
• Удлинитель профилей. Небольших размеров скоба (110*58 мм) для сращивания двух отрезков одного типа и размера.

Без большинства этих приспособлений можно обойтись. Например, сращивают два профиля при помощи куска направляющего профиля подходящего размера. Его вставляют внутрь, обжимают пассатижами полочки, прикручивают саморезами. Соединение получается более жестким, чем со специальными устройствами.

При создании каркаса, расположенного вдоль стены, его крепят не перфорированными подвесами, а сапогами — отрезками профилей, согнутыми в виде буквы «Г» (называют «сапог» — по характерной форме).

Это не столько способ сэкономить, сколько возможность получить более жесткое крепление, так как перфорированные подвесы первоначально разрабатывались для подвесных потолков и нагрузку от стенового гипсокартона, да еще уложенного в два ряда, выдерживают с трудом.

Длина профилей

Профиль для гипсокартона каждого вида может отличаться по длине. Стандартная длина — 2,4 и 2,8 метра. но есть до 4 м.

Стоит ли искать длинные профиля? Большого смысла в этом нет. Разве что сборка каркаса немного ускорится. Профиля под ГКЛ отлично сращиваются, прочность конструкции при этом не страдает. Только при сборке каркаса надо делать так, чтобы места соединений на соседних стойках не находились на одном уровне. Обычно стыки делают попеременно вверху, затем внизу.

Виды и применение профилей для гипсокартона

Элементы для крепления гипсокартонных листов изготавливают путем холодного проката длинной металлической ленты, толщина которой находится в пределах 0,55 — 0,8 мм.

Одним из самых известных производителей является фирма КНАУФ, создающая прокатные профили для зданий различного назначения. Процесс изготовления ведется в строгом соответствии с регламентирующим нормативным документом ТУ 111-004-04001508-95.

В зависимости от места применения профили для гипсокартонных листов подразделяются на:

• Потолочные;
• Стеновые.

Также существует классификация металлопрофилей по назначению:

• Для отделки существующих стеновых и потолочных конструкций;
• Для создания новых перегородок в помещении.

Как и любая другая каркасная конструкция, металлическая обрешетка для крепления гипсокартона состоит из множества различных элементов. Они отличаются друг от друга по толщине, форме изгиба и степени несущей способности. Рассмотрим подробнее каждый из видов.

Направляющие c UD или ПН маркировкой

На основе UD-деталей создается весь последующий каркас, формирующийся путем крепления к ним остальных элементов.

Имеет значительную несущую способность, позволяющую сохранять всю систему в первоначально заданном геометрическом состоянии, не позволяя развиваться изгибным деформациям внутри обрешетки.

Часто такие детали имеют перфорированную структуру, позволяющую гораздо проще крепить их к обшиваемым конструкциям.

Размерные величины:

• Высота швеллера – 27 мм;
• Ширина профиля – 28 мм;
• Толщина металлической детали – 0,5-0,6 мм;
• Стандартная длина и масса – 2,5 м.(1,1кг), 3 м. (1,2кг), 4 м. (1,6кг), 4,5м. (1,8кг).

Направляющие детали с UW или ПН маркировкой

Применяется для стеновых конструкций, а также основой для сооружения перегородок. По принципу работы аналогичны профилю UD, однако имеют немного другие геометрические характеристики:

• Высота швеллера – 40 мм;
• Ширина профиля:

1. 50 мм;
2. 75 мм;
3. 100 мм.

• Толщина металлической детали – 0,5-0,6 мм;
• Стандартная длина и масса:

1. 2.75 м. (1,68кг), 3 м. (1.83кг), 4 м. (2.44кг), 4,5 м. (2,75кг);
2. 2.75 м. (2,01кг), 3 м. (2.19кг) и 4 м. (2.92кг), 4,5 м. (3,29кг);
3. 2.75 м. (2,34кг), 3 м. (2,55кг) и 4 м. (3.4кг), 4,5 м. (3,83кг).

Профиль стоечный CW или ПС

Жесткостной элемент обрешетки, служащий для усиления всей конструкции. Установка стоек осуществляется путем закрепления в направляющих профилях с шагом в 400 мм.

Размерные характеристики:

• Высота – 50 мм;
• Ширина профиля:

1. 48,8 мм;
2. 73,8 мм;
3. 98,8мм.

• Толщина металлической детали – 0,5-0,6 мм;
• Стандартная длина и масса:

1. 2.75 м. (2,01кг), 3 м. (2.19кг) и 4 м. (2.92кг), 4,5 м. (3,29кг);
2. 2.75 м. (2,34кг), 3 м. (2,55кг) и 4 м. (3.4кг), 4,5 м. (3,83кг);
3. 2.75 м. (2,67кг), 3 м. (2,91кг) и 4 м. (3.88кг), 4,5 м. (4,37кг).

Несущий CD или ПП

Как понятно из названия, этот вид каркасной детали воспринимает на себя нагрузки от всей конструкции облицовки или перегородки. Помимо CD (по фирме КНАУФ) встречается ПП маркировка, которая наиболее полно раскрывает назначение таких профилей.

ПП маркировка расшифровывается как «Профиль потолочный», то есть эти элементы могут использоваться не только для стеновых конструкций, но и для потолка.

Размерные характеристики:

• Высота – 27 мм;
• Ширина профиля – 60 мм;
• Толщина металлической детали – 0,5-0,6 мм;
• Стандартная длина и масса – 2,5 м.(1,65кг), 3 м. (1,8кг), 4 м. (2,4кг), 4,5м. (2,7кг).

Профиль арочный

Предназначен для создания изгибов и арочных элементов. Является разновидностью CD и UD профиля. Главная отличительная черта – значительная перфорированность, а также наличие множественных боковых срезов, позволяющих свободно гнуть этот металлический профиль.

Геометрические характеристики выпуклых элементов:

• Длина – 2,6м, 3,1м, 4м.
• Радиус кривизны:

1. 0,5-1 м;
2. 1-2 м;
3. 2-3 м;
4. 3-4 м;
5. 4-5 м;
6. >5 м.

Для вогнутых элементов:

• Длина – 2,6м, 3,1м, 4м.
• Радиус кривизны:

1. 1-2 м;
2. 2-3 м;
3. 3-4 м;
4. 4-5 м;
5. >5 м.

Угловой элемент ПУ

Предназначен для монтажа на наружные углы конструктивных элементов. Защищает их от разрушения и различного рода повреждений в ходе дальнейшей эксплуатации. Угловые элементы значительно перфорированы.

Отверстия служат для дополнительного скрепления между штукатурным или шпаклевочным раствором и отделочной поверхностью.

Размерные характеристики:

Поперечное сечение:

1. 25*25*0,4 мм;
2. 31*31*0,5 мм;
3. 31*31*0.4 мм.

Длина профиля– 3 м;

Также можно встретить штукатурный угловой профиль, имеющий следующие характеристики:

• Длина – 3м;
• Поперечное сечение – 35*35 мм.

Маячковый профиль ПМ маркировки

Применяется для обеспечения наилучшего качества отделочных работ.

Позволяет вести более ровное оштукатуривание всей поверхности.

Размерные характеристики:

Поперечное сечение :

1. 22*6 мм;
2. 23*10 мм;
3. 62*6,6 мм.

Длина профиля– 3 м.

Вспомогательные комплектующие каркаса профиля для гипсокартона

Для монтажа системы нужного размера и формы могут потребоваться специальные комплектующие для гипсокартона, у каждого элемента свое конкретное назначение. Вам потребуются соединительная продольная скоба, если надо соединить элементы.

Для фиксации скобы стоит воспользоваться саморезами

Также, возможно, придется приобрести профиль:

• цокольный для создания ограничения по периметру облицовки. Наружная сторона шпаклюется;
• шляпочный для монтажа листового утеплителя. Крепится к основанию. Позволяет отказаться от направляющих;
• г-образный, если надо установить в стене с открытым торцами финишную либо стартовую планку;
• z-образный, чтобы увеличить жесткость системы;
• маячковый, если предстоит выравнивание основания.

Размеры маячкового выбираются индивидуально

Материалы: из чего делают профили для ГКЛ

Профиль для гипсокартона любого вида изготавливают из стали и алюминия. Чаще встречаются стальные (обычные или оцинкованные), так как алюминиевые, хоть и имеют отличные характеристики, стоят уж очень дорого.

Это основные виды профилей для ГКЛ

Стальные могут быть обычные или с защитным слоем — оцинкованные. Обычные — из черной стали — имеют более низкую стоимость, подходят для помещений с нормальными условиями эксплуатации. С их помощью делают подвесной потолок, стены и перегородки, арки в жилых комнатах, коридорах. В помещениях с повышенной влажностью — ванных, кухнях и т.д — лучше использовать оцинкованную сталь или аллюминий.
