Что такое направляющие для раздвижных алюминиевых окон и как их установить?

Схема сборки алюминиевых раздвижных окон – общий ход работ

Установка рамы

Монтаж раздвижных окон из алюминия начинается с установки рамы. На видеоролике, представленном ниже, подробно показан процесс сборки рамы алюминиевых раздвижных окон.

1. В основном детали конструкции раздвижных окон приходят уже в разобранном виде, отдельно рама от стеклопакета с фурнитурой. В собранной конструкции рама освобождается от стеклопакета и створок, и с помощью клиньев ставится в оконный проем и выравнивается по уровню.

2. По длине рамы и стены просверливаются отверстия для крепежей, в которые ввинчиваются шурупы, чтоб в дальнейшем вставить стеклопакеты обратно. Чтобы не запутаться со штапиками, их можно пометить маркером.

3. При превышении 5 мм зазора между боковым проемом и рамой раздвижного окна необходимо воспользоваться дополнительными пластинами.

4. Рама крепится в стену анкерным болтом или с помощью анкерной пластины. Лучше использовать анкерную пластину, она не так повреждает профиль. Крепится она двумя саморезами. Один прикручивается к раме, второй – к стене.

5. Установленная рама запенивается монтажной пеной по всему окну снизу вверх. Через два часа аккуратно из под рамы вынимаются клинья. Возникшие пустоты снова заполняются монтажной пеной.

Остатки застывшей пены срезаются. Также снаружи окна по длине конструкции можно наклеить специальную пленку, которая пропускает воздух и задерживает воду.

Установка створок алюминиевого окна

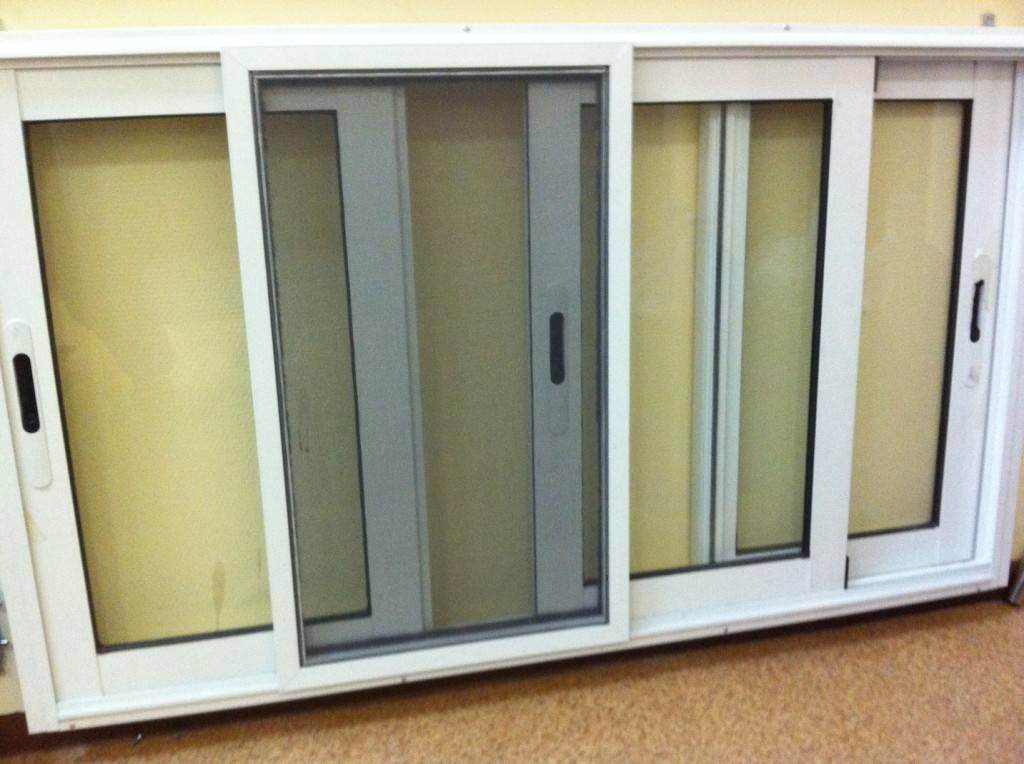

Раздвижное алюминиевое окно представляет собой систему направляющих со встроенными створками. Раздвижные створки перемещаются в нужном направлении с помощью роликов и могут комбинироваться с глухими створками.

1. Монтаж створок раздвижных окон начинается с установки направляющих. С помощью рулетки измеряется длина верха и низа рамы окна и наносится разметка на направляющие, по которым отрезается необходимая длина. Место спила сглаживается напильником.

2. Готовые направляющие прикрепляют к раме шурупами сначала вверху и внизу рамы, потом по бокам. Промежуток между отверстиями шурупов составляет 30 см.

Зазор между направляющими и рамой не должен превышать 5 см, поскольку в зимнее время стена сможет промерзнуть.

3. Дальше формируется П-образная форма из верхней и нижней и одного бокового элементов створки, куда вставляется стеклопакет или одинарное стекло толщиной 4-5 мм. Стороны стекла необходимо заранее обклеить резиновым уплотнителем. Для лучшего прилегания уплотнителя к поверхности, делаются в нем надрезы в угловых частях стекла. Готовое оконное стекло вставляется в створку, к которой с помощью шурупов закрепляется вторая боковая сторона створки.

Створка держится на 2-3 роликах, которые закрепляются внизу створки шурупами в 5 см от краев. Завинчивать шурупы необходимо на низких оборотах.

4. В пазы створки раздвижного окна вставляется щеточный уплотнитель щетинками друг к другу. Шегель должен выступать за размеры заготовки на пару миллиметров.

5. Створка раздвижного окна ставится сначала в верхнюю часть рамы, а затем ставится на нижние полозья направляющей.

6. Как только полностью собрано алюминиевое раздвижное окно, высота роликов для лучшего скольжения створок по полозьям направляющей регулируется в нижней части створки регулировочным винтом.

Для большего комфорта на окно с алюминия можно устанавливать сетку от комаров. Сетка перемещается с помощью роликов по отдельно предусмотренной направляющей.

Первое закрытие алюминиевого раздвижного окна потребует большого усилия, чтобы створка стала на свое место. Дело в том, что отверстия в верхних углах створки делаются больше по размеру, по сравнению с нижними углами, чтоб предотвратить неправильную постановку.

Алюминиевые раздвижные окна просты в уходе. Красивый внешний вид обеспечивает протирание стеклопакета и рамы мыльным раствором или специальными моющими средствами.

Для большего срока службы фурнитуру раз в год необходимо очищать от загрязнений и смазывать движущие части маслами.

Раздвижная алюминиевая оконная конструкция выделяется не только долговечностью и прочностью, она способствует созданию нестандартных по форме конструкций. Как дополнительные комплектующие, к окнам предлагаются отливы, роллеты, москитные сетки. Заказывая алюминиевое раздвижное окно, поинтересуйтесь заранее о комплектности.

Алюминиевая конструкция

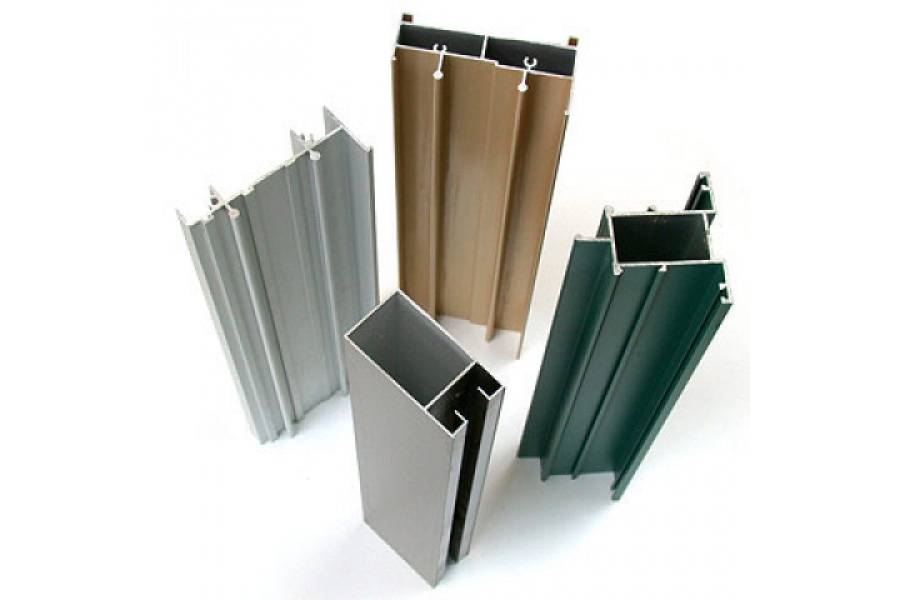

«Холодное» остекление балкона алюминиевым профилем осуществляется по заранее произведенным замерам. Для него используется стекло толщиной от 4 до 6 мм и белый анодированный профиль алюминия. Его достоинства это:

энергосбережение за счет более узких переплетов;
простота установки, доступная даже для не профессионала;
невосприимчивость к коррозии;
стойкость к механическому повреждению (по сравнению с другими материалами);
отсутствие щелей и отверстий в закрытом виде гарантирует защиту от посторонних звуков, пыли и осадков;
легкость конструкции позволяет не создавать дополнительного усиления при остеклении балкона на выносе;
бюджетность: цена на рамы из алюминия является одной из самых низких;
раздвижная система (в отличии от распашной) оставляет больше полезной площади, не перегораживаемой створками;
аскетичный дизайн в стиле минимализма.

Такой вид остекления считается холодным вариантом

Идеальных конструкций не бывает. Это относится и к «холодному» алюминиевому остеклению. Его недостатки:

зимнее примерзание механизмов, с помощью которых осуществляется движение и фиксация створок;
низкая теплоизоляция в зимнее время (разница в температуре на улице и на балконе составляет не более 5-7°С).

Монтаж раздвижной системы

Установка раздвижной конструкции алюминевых окон имеет некоторые нюансы. Монтировать оконную раму необходимо таким же способом, как и традиционное пластиковое окно.

Чтобы установить направляющие, необходимо при помощи рулетки замерить горизонтальные параметры рамы. Затем изготавливают направляющие необходимой длины, разрезав их в соответствии с полученными размерами. Места срезов надо обработать при помощи напильника. Направляющие крепят к раме окна снизу и сверху при помощи шурупов, соблюдая шаг в 30 см.

Сначала прикрепляют направляющие к раме

Затем собирают оконную створку:

в створку помещают стеклопакет;
по обеим сторонам нижней створки закрепляют ролики, выдерживая расстояние от границы створки в 5 см;
по периметру створки крепят шлегель – уплотнитель в виде щетки;

Уплотнитель закрепляют по периметру створки

установка створки производится сначала сверху, затем снизу;
регулировка движения производится регулировочным винтом, который расположен на створке внизу.

За алюминиевыми окнами ухаживать не сложней, чем за пластиковыми. Необходимо периодически протирать от пыли и загрязнений. Для поддержания фурнитуры в рабочем состоянии ее необходимо ежегодно смазывать масляными смазками без смол и кислот в составе.

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

Инструкция по самостоятельной регулировке пластиковых окон
Как правильно сделать внутренние перегородки в деревянном доме

Преимущества раздвижных систем

Современные раздвижные окна из алюминиевого профиля обладают рядом преимуществ:

небольшой вес конструкции обусловлен использованием алюминия для ее изготовления, который является легкой разновидностью металла;
обладают высокими звуко- и теплоизоляционными свойствами;
способствуют проникновению в помещение большего количества света благодаря незначительному обрамлению оконной створки;
роликовая система открывания позволяет экономить и рационально использовать свободное пространство;
возможно использование нескольких створок, двигающихся в разных направлениях в сочетании с глухим остеклением;
длительный эксплуатационный срок и неподверженность образованию коррозии;
простота ухода и ремонта;
стильный современный внешний вид и универсальность применения;
для обеспечения безопасности жилья возможна установка усиленной запорной фурнитуры;
доступная стоимость изделия.

Использование современных алюминиевых окон в последнее время получило широкую популярность благодаря их функциональности. Их применяют в качестве окон на балконе, на загородной веранде, для остекления закрытой дачной беседки или зимнего сада.

Производство больших горизонтальных плоскостей остекления с параллельной раздвижной системой, позволяет устраивать стильное панорамное остекление элитных квартир.

Последовательность работ по монтажу алюминиевой рамы

Рассмотрим подробнее монтаж алюминиевых рам на балконе. Для начала нужно подготовить необходимый для установки инструментарий.

Инструменты

Для работ по холодному остеклению понадобятся следующие инструменты и материалы:

ножовка по металлу;
рулетка;
дрель;
саморезы;
шурупы;
шуруповерт;
щеточный уплотнитель (шлегель);
атмосфероустойчивый силиконовый герметик;
монтажная пена;
шестигранный ключ.

Балкон остекляют алюминиевым профилем в таком порядке:

демонтировать старую раму (при ее наличии);
очистить парапет и плиты от мусора и фрагментов обшивки;
собрать раму из фрагментов;
зафиксировать собранную конструкцию на парапет, используя для этого оцинкованные самонарезные болты и монтажные петли;
установить направляющие для створок, для чего замерять протяженность горизонтальных сторон балконного проема, перенести размеры на направляющие и вырезать их
отполировать напильником место спила;
просверлить в проеме отверстия под саморезы с шагом в 0,3 м. установить с помощью шурупов направляющие. Промежуток между внешним краем рамы и направляющей должен быть не больше 5 см, чтоб рама в зимнее время года не промерзла;
установить по контуру створок щеточный уплотнитель;
вставить створку в верхнюю направляющую, а затем роликами в нижнюю;
завести под монтажные петли стальной козырек, покрытый декоративно-защитным покрытием из полимера;
соединить козырек с балконной плитой с помощью саморезов;
начертить на полимеризованной стальной полосе отлив. Вырезать его кровельными ножницами;
установить отлив снаружи рамы;
заделать стыки отлива и козырька атмосфероустойчивым силиконовым герметиком;
заполнить углы между профилем рамы, плитами балкона, стенами и парапетом монтажной пеной;
смонтировать застекление глухих створок. Для этого установить прижимные планки для плотного стыка рамы со стеклами.

Установка раздвижной рамы из алюминия на балкон является наиболее приемлемым и экономным вариантом остекления балкона. Подробная инструкция поможет выполнить ее монтаж самостоятельно без особых хлопот.

https://youtube.com/watch?v=CCxjajGSOJY

Схема сборки алюминиевых раздвижных окон – общий ход работ

Очень важно перед тем, как собрать алюминиевое раздвижное окно, осмотреть поверхность стеклопакета и рамы на образование трещин и царапин. Раздвижное окно с обнаруженными дефектами возвращается компании, где было приобретено

Раздвижное окно с обнаруженными дефектами возвращается компании, где было приобретено.

Приступая к монтажу раздвижных окон из алюминия, нужно аккуратно демонтировать старое окно с подоконником и подготовить оконный проем.

Демонтировав старую конструкцию, с оконного проема удаляются оставшиеся осколки бетона и детали крепежей. Сильно поврежденные, а также перекошенные проемы выравниваются цементным раствором и оставляют до полного его затвердения.

Перед монтажом раздвижных окон из алюминия лучше прогрунтовать проем.
