Основные компоненты, входящие в состав
Пропорции ингредиентов определяют ГОСТ и СНиП. Согласно стандартам, материал содержит 4 основных составляющих:
- щебень (4 части);
- вода (0,5 части);
- песок (2 части);
- цемент (1 часть).
Современные производители также добавляют специальные вещества — пластификаторы, усиливающие прочность и пластичность сырья. Указанные пропорции универсальны.
Однако на практике соотношение компонентов зависит от марки бетона и цемента, свойств песка и щебня, добавляемых пластификаторов, условий замеса и других факторов. В промышленности при производстве стройматериала учитывается несколько десятков показателей.
Прочность бетона
В зависимости от марки бетона по прочности на сжатие раствор будет в большей или меньшей степени устойчивым к нагрузкам в различных условиях. Этот параметр обозначается буковой «М» и числом от 50 до 1000, которое указывает какую нагрузку в кгс/см2 способен выдержать определенный состав. Допустимая погрешность (коэффициент вариации) этого показателя составляет 13,5%.
Также существует класс бетона на сжатие, который измеряется в МПа (мегапиксели) и обозначается буквой «В», после которой стоят цифры в диапазоне от 3,5 до 80, указывающие какое давление материал выдерживает в 95% случаев.
Класс бетона и его марка неразрывно связанны между собой, поэтому зная один из показателей, можно легко определить другой.

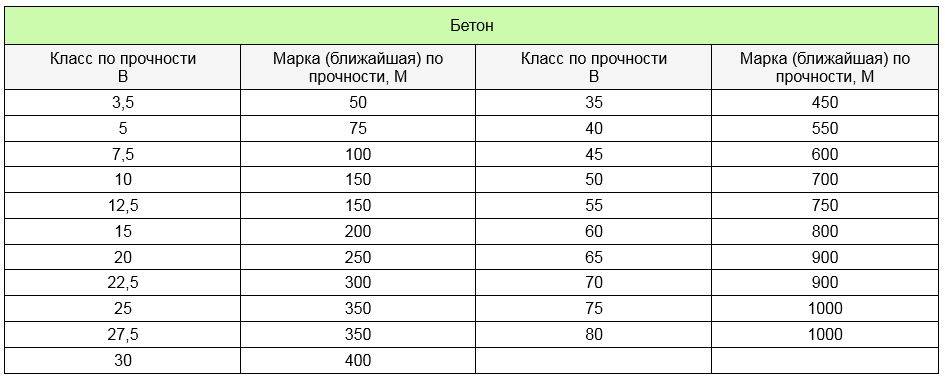

Чтобы определить марку бетона и класс бетона, рассмотрим таблицу, соответствующую ГОСТ 26633-91.
Согласно этим данным определяется марка и класс на прочность бетонного раствора.
Чаще всего при производстве строительного материала для фундаментальных оснований используется бетон М 400, однако не будет лишним рассмотреть и сферы применения других марок.
М 50-100
Самым хрупким и ненадежным считается состав с маркировкой 50. Чаще всего его используют при заполнении пустот в конструкциях, которые не испытывают нагрузок. Приблизительно то же самое можно сказать о смесях М 75 и М 100. Так называемому «худому» бетону нашлось применение при заливке чернового слоя строительной смеси. Эти составы используют при изготовлении подстилающей подушки (подбетонки) для фундаментов, стяжек и при монтаже дорожных оснований.
Исходя из того что, класс бетона по прочности на сжатие соответствует В 7,5, показатель такого материала не позволяет применять его для серьезных работ.
М 150
Обладая чуть лучшими прочностными показателями бетон М 150 также можно отнести к легким бетонам, которые не стоит выбирать для конструкций, испытывающих нагрузки. Такие смеси можно использовать для черновых работ и при заливке фундамента для маленьких одноэтажных построек. Также допускается его применение для стяжек, садовых террас, дорожек и площадок, по которым будут ходить люди.
М 200-250
При соотношении марки 200 и класса бетона В 15 состав получается более прочным. Его можно использовать для возведения подпорных стен, при изготовлении лестниц, площадок, дорожек, отмосток и бордюров. Нередко М 200 заливают фундаментальные основания ленточного типа (только при условии устойчивости почвы) и открытые террасы.
Прочности бетона хватает для монтажа стяжек в помещениях с небольшой механической нагрузкой.
Практически таким же свойством отличается и бетон М 250 – его также часто заливают в качестве плит с малой нагрузкой.
М 300
Если рассматривать марки бетона и их характеристики, то М 300 сегодня пользуется довольно большим спросом при возведении монолитных фундаментов, благодаря оптимальному соотношению цены и качества. Также смеси этого типа подходят для заливки площадок и при изготовлении лестниц как на улице, так и внутри дома. Бетон М 300 обладает хорошей влагоустойчивостью, поэтому влажная среда не оказывает на него разрушительного воздействия.
М 350
Если выбрать марку бетона с классом В 27,5, то вы получите прочный материал для строительства конструкций как монолитного, так и перекрывающего типа. Такие составы используют при закладке фундамента для многоэтажных зданий. Благодаря повышенной прочности смеси, она также подходит для более серьезных построек: бассейнов, несущих колонн, аэродромных плит и многого другого.
М 400
При таком соответствии марки и класса бетона (М 400, В 30) за строительный материал придется заплатить довольно дорого. В силу высокой стоимости смеси этого типа не отличаются большой популярностью у частных застройщиков. Тем не менее, бетон М 400 быстро схватывается, поэтому его чаще применяют при строительстве крупных объектов: торговых комплексов, спортивных арен, банков, аквапарков и так далее. Также этот бетон подходит для заливки мостов, подводных сооружений, высоконагруженных опор и гидротехнических построек.
М 500 и выше
Такие составы можно отнести к узкоспециализированным, так как при такой концентрации цемента и прочностных показателях, применять М 500 для строительства жилых домов не рационально. Обычно бетонные смеси этого класса применяются для возведения банковских хранилищ, мостов, плотин, дамб и стратегических объектов.
Помимо классификации бетонов по прочности, стоит также учитывать и другие отличия.
Морозостойкость бетона
Под морозостойкостью бетона понимают возможность материала претерпевать неоднократные замораживание и оттаивание, не разрушаясь и не теряя своей прочности на сжатие.
Степень густоты бетонных смесей разделяет их на жесткие и пластичные
Морозостойкость бетона — показатель, который особенно учитывается в климатических зонах, где бетонные конструкции многократно замораживаются и оттаивают. Тогда есть риск потери их несущих качеств и повреждений.
Оптимальная температура для отвердевания бетонной смеси 15 — 20°С
Морозостойкость обозначают литерой F и цифровым обозначением (от 50 до 100), где цифры соответствуют числу периодов замораживания и размораживания бетонных конструкций при которых их свойства не ухудшаются.
Высокая марка по прочности соответствует более высокой марке бетона по морозостойкости.
Таблица соотношения марки, класса и морозостойкости бетона:
Соотношение марки, класса и морозостойкости бетона
Используя таблицы марок и классов бетона, а также их характеристики можно получить качественные, прочные и долговечные бетонные конструкции.
Какая марка бетона подойдет для фундамента
Для того, чтобы определить, какие марки бетона по прочности подойдут для закладки фундамента того или иного дома, нужно учесть такие факторы как масса строения, тип почвы, наличие и глубина залегания грунтовых вод, климатические особенности данной местности.
- Для заливки подушки под основание подойдет бетон марок М100-150.
- Для возведения фундамента на устойчивой почве, если дом одноэтажный, лучше использовать бетон марки М200.
- Бетон марки 300 – самый универсальный вариант для любых частных домов в 1-2 этажа.
- Для стяжки пола в жилом помещении можно выбрать М100-200. Первый хорошо использовать для подготовительных работ перед укладкой основного фундамента, обустройства пола в небольших помещениях, укладки теплового пола. Второй подойдет для основательных полов, которые прослужат несколько десятилетий без каких-либо дополнительных работ. М250 практически никогда не используют для заливки полов в частных домах, эта марка применяется обычно в тех местах, где имеется повышенная нагрузка на пол: например, в парковках торговых центров.
- Для отмостки класс бетона и марка не имеет такого определяющего значения, поскольку отмостка не подвергается таким большим нагрузкам как фундамент, а риск механического повреждения значительно ниже. Однако на их прочность оказывает большое влияние стекающая дождевая вода, поэтому при выборе материала нужно учитывать такие его показатели как морозостойкость и влагостойкость. Наиболее подходящими характеристиками обладают М200, 250, 300. Эти марки достаточно надежно защитят основание дома от сырости и последствий проникновения влаги в поры бетона. На фундаменте не появятся трещины, он не просядет даже после длительной эксплуатации.
По морозостойкости и водонепроницаемости бетоны
Различают также марки бетона по морозостойкости, который в ГОСТе помечаются буквой F. Морозостойкость характеризуется наибольшим количеством заморозки и оттаивания со снижением массы и прочности на определённую величину. Самые плотные смеси бетона являются всегда наиболее морозостойкими. В данной категории различают марки бетона от F25 до F1000.
Способность бетона не пропускать воду, что проходит под давлением, называют водонепроницаемостью.
Марки бетона по данной классификации — W2, W4, W6, W8, W12. Несколько лет назад для обозначения этого параметра использовалась русская буква В.
В соответствии с ГОСТ водонепроницаемость определяется способом «мокрого пятна» на небольших кусочках бетона, диаметр которых составляет более 130 мм. Давление воды на кусочки товарного бетона увеличивается постепенно. Временные интервалы между изменениями давлениями прописаны в таблицах ГОСТ. В заключение стоит отметить, что выбор конкретной марки бетона необходимо осуществлять очень тщательно, анализируя особенности его области применения и основные характеристики.
Полезное по теме:
- Товарный бетон: описание сырьевой базы и этапов технологического процесса производства
- Стойкость бетона к внешним воздействиям: рекомендации по антикоррозии, повышение водонепроницаемости и морозостойкости
- Особенности самостоятельного приготовления бетона механизированным методом в домашних условиях
- Перспективы рынка бетона в России: ожидания и возможности
Виды стройматериала
Сырье делится на 2 типа. Первый рассчитан на наружные работы, второй — на работы внутри помещений.
Для наружных работ используют:
- Железобетон – конструкция включает в себя арматуру. Он может выдерживать низкие и высокие температуры (от -45 до +60);
- Силикатный – изготавливают из кремния и извести, иногда включается в содержание немного кремнезита или кварца. Наполнителем для него служит песок. Изготовление подразумевает под собой обработку компонентов в паровой печи, при температуре 175°С (метод автоклавирования);
- Гидротехнический – обладает высокой устойчивостью к воздействию влажной среды. Чаще всего встречается в строениях, расположенных в болотистой местности;
- Асфальтобетон – в его структуре, кроме прочего присутствует битум, минеральный порошок и щебенка. Ингредиенты просушиваются отдельно, а перед смешиванием они поддаются нагреву до 150 градусов. В основном, этот вид встречается в дорожных покрытиях и кровле некоторых домов;
- Керамзитобетон – подходит для конструкций, где необходимо уменьшить их вес. Главным компонентом является керамзит. Еще один его плюс — снижение расходов на строительство;
- Туфобетон – из него производят плиты перекрытий, и строят стены в некоторых помещениях;
- Перлитобетон – предназначен для декоративных отделочных работ и оград.
Для работ внутри зданий применяют другие разновидности, отличные по составу от первых:
- Пластбетон – главный элемент заменяют органическим полимером. Им заливают полы в общественных зданиях и на промышленных предприятиях;
- Гипсобетон – в нем содержится строительный гипс, камень, иногда солома или дерево;
- Ячеистый – применяют для утепления зданий. К этому виду относятся пено/газобетон.
Применение бетона в строительстве
Изделия из бетона — основа строительства
Марки бетона — это базовые показатели его прочности на сжатие. Чем выше их степень, тем более высокие требования предъявляются к прочности бетона.
Таблицы соответствия класса бетона и сферы его использования:
| Сфера использования | Массивные фундаменты в сухих грунтах | Массивные фундаменты во влажных грунтах | Массивные фундаменты в водонасыщенных грунтах | Подготовка под полы |
| Консистенция смеси | Жесткая | |||
| Класс (В) | 7,5 | 10 | 15 | 12,5 |
| Сфера использования | Наружные и подвальные лестничные марши | Септики, выгребные ямы | Плиты перекрытия, балки с редким армированием | Плиты перекрытия, балки с частым армированием |
| Консистенция смеси | Пластичная | |||
| Класс (В) | 7,5 | 15 | 20 | 22,5 |
Расшифровка аббревиатур в марках бетона
В перечень основных характеристик бетона любой марки определенного класса входит не только прочность, но и подвижность, морозостойкость и гидрофобность. Последнее свойство марок бетона или водонепроницаемость имеет обозначение W. Расшифровка с условным обозначением М-200 В15/П3/F50/W2 показывает, что бетон марки М200 по ГОСТу имеет класс В15, подвижность П3, морозостойкость F50 и водонепроницаемость W2.
В — это показатель однородности смеси, представляющей собой важную техническую характеристику. Класс по ГОСТу означает прочность материала, оценка которой основана на проведении испытаний образцов состава. Это свойство зависит от качества цемента и наполнителей, соблюдения пропорций приготовления бетона определенной марки и прочности.
П — это обозначение подвижности, стандартный показатель которой по ГОСТу составляет П2 или П3. Если опалубка слишком узкая, то подвижность должна быть П4 и выше, чтобы он растекался лучше. Марки бетона с такой характеристикой не требуют утрамбовки, воздушные пузыри в нем не образуется.
F — это показатель, характеризующий свойство морозостойкости, поэтому цифра показывает число циклов замораживания/размораживания. Согласно ГОСТ это значение определяет предел сохранения прочности при прохождении бетоном циклов оттаивания с последующим замораживанием. Показатель учитывает наличие влаги в структуре состава. Морозостойкость по ГОСТу может быть следующих марок: F50, F75, F100, F150, F200, F300, F400, F500.
W — это обозначение водонепроницаемости, характеризующей по ГОСТу способность бетона определенной марки препятствовать под давлением проникновению воды в структуру монолита. Индекс в пределах 2—20 можно корректировать при добавлении в раствор уплотняющих добавок или гидрофобного цемента, повышающих водонепроницаемость бетона.
Для повышения гидростойкости в бетон при его приготовлении в кустарных условиях, строители также добавляют жидкое стекло, однако полную гидроизоляцию оно все же не дает, и носит больше условный характер. Кроме того жидкое стекло дает эффект быстрого схватывания, а вместе с тем и возможного, некоторого снижения прочности бетона, поэтому с этой добавкой нужно быть осторожнее.
Удобоукладываемость бетона
Есть несколько ГОСТов, которые определяют, что такое класс бетона по удобоукладываемости. В зависимости от того, как бетонная смесь заполняет форму опалубки под своим весом, осуществляется выбор того или иного состав.
По плотности смеси разделяют на:
- Подвижные. Их показатели измеряют по осадке конуса.
- Жесткие. Такие смеси подвергаются испытанию на вибростоле. Определение свойств состава производится исходя из времени продавливания смеси.
ГОСТ 7473-94 определяет бетон по удобоукладываемости следующим образом.
Чтобы понять, как выбрать бетонный раствор исходя из этого параметра, рассмотрим таблицу.
Кроме классификации по удобоукладываемости, также необходимо учитывать ГОСТ 23732, согласно которому существуют требования, относящиеся к воде для затворения и к самой смеси.
Чтобы изменить показатели бетона всегда можно добавить в раствор пластификатор, который сделает ее более пластичным. В этом случае по удобоукладываемости бетон будет отвечать всем нормативам.
Продолжая рассматривать, чем еще отличаются марки бетона, остается только уточнить, какие бывают связующие компоненты.
Удобоукладываемость
Вернемся к водоцементному соотношению цементных растворов.
Чтобы обеспечить реакции гидратации, достаточно в/ц, равного 0,3. Но бетон с водоцементным соотношением ниже 0,45—0,55 неудобен в работе, поскольку очень тяжелый, густой, не растекается и требует значительных усилий по уплотнению в опалубке.
Таблица марок бетона по удобоукладываемости
Из-за того, что густой раствор сложно уплотнить, в готовых изделиях могут оставаться полости, что отрицательно влияет на прочность изделия.
Существуют два возможных выхода из ситуации:
- разбавить смесь водой;
- добавить пластификатор.
Изменение водоцементного соотношения в сторону увеличения количества воды увеличивает удобоукладываемость смеси, но при этом страдает прочность готовых изделий. Эта закономерность отражена в таблице.
Таблица зависимости класса бетона от количества воды в растворе
Применение пластификаторов позволяет повысить пластичность и получить самоуплотняющиеся растворы без потери прочности. Благодаря тому, что смесь становится более подвижной, она хорошо растекается, заполняя опалубку даже сложной конфигурации и уплотняется. В смеси, содержащей в своем составе пластификатор, уменьшается количество и диаметр пор, что благоприятно сказывается на всех свойствах готового изделия.
Современные пластификаторы не только повышают пластичность смеси на 1—4 пункта, но и увеличивают прочность, водостойкость, морозоустойчивость готовых изделий; продлевают срок «жизни» раствора, предотвращают его расслаивание; позволяют экономить воду и цемент.
Подвижность бетона обозначается буквой «П» с числовым показателем от 1 до 5:
- П1 — малоподвижные смеси. Применяются для монолитных конструкций. Уплотнение смеси обязательно.
- П2 и П3 — универсальные смеси, подходящие для большинства конструкций. Требуется уплотнение.
- П4 подходит для армированных конструкций, может применяться без уплотнения.
- П5 — литьевые или текучие смеси, подходящие для густоармированных конструкций.
Применение пластификатора позволяет повысить удобоукладываемость смеси без увеличения количества воды.
Для испытания подвижности бетона используют испытание с конусом Абрамса (испытание бетона на осадку).
В металлический конус тремя слоями укладывается бетонный раствор, и каждый слой уплотняется штыкованием. В течение 3 минут конус снимают и тут же измеряют высоту бетонного конуса; затем сравнивают его с высотой конуса Абрамса. Марка бетонной смеси по подвижности определяется по осадке конуса.
Марка бетона и класс бетона. Таблица зависимости марок и классов
Марка бетона определяется исходя из характеристик вяжущего компонента, водоцементного соотношения и плотности наполнителя. Бетон классифицируют на обычный и легкий.
Статья по теме:
Таблица «Пропорции бетона на 1м³». Качественные бетонные смеси.
Состав бетонного раствора. Показатели прочности. Соответствие марок применению бетона. Расчет ингредиентов смеси. Приготовление раствора.
Таблица соответствия марок и классов бетона:Рассмотрим связь марки и класса бетона. Таблица соответствия марки и класса бетона поможет перевести марку в класс и наоборот.
Таблица соответствия марок и классов бетона
По прочности на сжатие, измеряемой в МПа, назначается класс бетона. Так, определение В20 показывает: буква В — обозначение класса, цифра 20 — выдерживаемое испытываемым кубиком давление в 20 МПа.
Соответствие прочности бетона на сжатие по классам в МПа маркам бетона назначается условиями технической документации.
Ниже приведены две таблицы «Класс бетона по прочности на сжатие в МПа».
Таблица №1 – от 4,5 (МПа) до 32,7 (МПа):
Класс бетона по прочности на сжатие от 4,5 до 32,7 МПа
Таблица №2 – от 39,2 (МПа) до 78,6 (МПа):
Класс бетона по прочности на сжатие от 39,2 до 78,6 МПа
Таблица марок бетона и их характеристики
Чтобы правильно выбрать бетонную смесь, необходимо знать соответствие марок и классов бетона определенному типу производимых работ. Применять бетон более прочный, чем требует конструкция, будет нерационально. В основном для строительства применяются бетон, не превышающий по прочности на сжатие марку 500.
Рассмотрим таблицу «Марка бетона и класс бетона в зависимости от применения готовой смеси»:
| Марка и класс бетона | Основное применение |
| М100, (В7,5) | Работы подготовительного характера до заливки плит фундамента, бордюры, теплоизоляция конструкций, как подстилающий слой перед армированием |
| М150, (В12,5) | Дорожки на дачных участках, небольшие площадки, заливка монолитных плит фундамента |
| М200, (В15) | Основание под фундамент частного дома, отмостка, ленточный фундамент, подушка под дорожное покрытие, стяжка для пола |
| М250, (В20) | Устройство фундамента под частный дом, лестницы, небольшие перекрытия, ограждения, заборы, хозяйственные постройки |
| М300 | Капитальное строительство частного дома: стены, перекрытия, фундаменты |
| М350 | Фундаменты многоэтажных строений, балки, перекрытия, колонны |
| М400 | Сооружения гидротехнического назначения, мосты, хранилища, военные объекты |
Из таблицы узнаем, какую марку бетона для фундамента можно использовать для строительства дома в частном секторе.
Если планируется небольшая хозяйственная постройка, можно использовать смесь с невысоким показателем (М200) марки бетона. Для фундамента частного дома, имеющего больше одного этажа, применяется уже более высокая марка (М250, М300).
Состав бетона разных марок
Особо тяжелые бетоны, используемые при строительстве крупных промышленных объектов, обеспечивают биологическую защиту от радиоактивного излучения. Это свойство материалов по ГОСТу позволяет использовать их при строительстве ядерных установок и АЭС. Производство особо тяжелых бетонов основано на продвинутых технологиях с использованием программного обеспечения со строго заданными параметрами.
В состав особо тяжелых смесей повышенной прочности, плотность которых более 2500 кг/м3, по ГОСТу могут входить следующие виды добавок:
- барит;
- магнетит;
- чугунный скрап;
- лимонит;
- гематит.
Тяжелый бетон по ГОСТу может быть изготовлен с добавлением следующих видов цементов:
- шлакопортландцемента;
- глиноземистого цемента;
- обычного портландцемента;
- пуццоланового портландцемента;
- гипсоглиноземистого набухающего цементного песка.
Тяжелые бетоны по ГОСТу, имеющие объемную массу свыше 1800 кг/м3, широко применяют для строительства фундаментов, возведения стен зданий, сооружения плотин. Технологический процесс изготовления тяжелых бетонов повышенной прочности согласно ГОСТа основан на обработке сырья под воздействием высоких температур. В качестве крупного наполнителя по ГОСТу в составе тяжелых смесей используют гравий или щебень, а мелкого — природный песок.
В состав марок легких бетонов по ГОСТу 25820-2014 входит пористый наполнитель, что существенно снижает вес материала. Раствор содержит щебень либо гравий без мелкого заполнителя. Легкий ячеистый бетон по ГОСТу 25820-2014 можно получить путем вспенивания цементного теста.
Особо легкие или пенобетоны с наименьшей прочностью имеют сквозную пористую структуру и по ГОСТу состоят из воды, цемента, пенообразующих добавок. В качестве крупного заполнителя может быть использован керамзит, шлак, вермикулит и др. Например, в соответствии с ГОСТом 25214-82 производство силикатного бетона с содержанием воды, неорганических наполнителей и связующего известково-кремниевого вещества требует выдержки температурного режима в пределах 175—190 °C.
Приготовить бетон той или иной марки позволят данные из таблиц пропорций составляющих смеси на основе цемента марок М400 и М500 с добавлением песка и щебня в нужном количестве (см. таблицы 1,2).
Таблица 1
Пропорции цемента М400 (портландцемент), песка и щебня в бетонной смеси
Марка бетона | Массовые состав, Ц:П:Щ (кг) | Объемный состав на 10 л цемента, П:Щ (л) | Количество бетона из 10 л цемента (л) |
М100 | 1:4,6:7,0 | 41:61 | 78 |
М150 | 1:3,5:5,7 | 32:50 | 64 |
М200 | 1:2,8:4,8 | 25:42 | 54 |
М250 | 1:2,1:3,9 | 19:34 | 43 |
М300 | 1:1,9:3,7 | 17:32 | 41 |
М400 | 1:1,2:2,7 | 11:24 | 31 |
М450 | 1:1,1:2,5 | 10:22 | 29 |
Таблица 2
Пропорции портландцемента М500, песка и щебня в бетонной смеси
Марка бетона | Массовые состав, Ц:П:Щ (кг) | Объемный состав на 10 л цемента, П:Щ (л) | Количество бетона из 10 л цемента (л) |
М100 | 1:5,8:8,1 | 53:71 | 90 |
М150 | 1:4,5:6,6 | 40:58 | 73 |
М200 | 1:3,5:5,6 | 32:49 | 62 |
М250 | 1:2,6:4,5 | 24:39 | 50 |
М300 | 1:2,4:4,3 | 22:37 | 47 |
М400 | 1:1,6:3,2 | 14:28 | 36 |
М450 | 1:1,4:2,9 | 12:25 | 32 |
Существуют различные виды пластификаторов, которые добавляют в смесь для придания нужных характеристик. Они позволяют изменить состав раствора, например, жаропрочный бетон исключает применение щебня. Чаще всего используют гипер- и суперпластификаторы, а также замедлители, увеличивающие срок твердения раствора.
Гиперпластификторы нужны для создания пластичного декоративного бетона, а при наличии в смеси противоморозных добавок можно осуществлять строительные работы при отрицательных температурах.
Классы бетона и применение
Схема, как можно определить класс и описание:
| Маркировка | Характеристика растворов |
| В30 | Соотносится с маркой бетона м500 |
| Это образцы, которые обладают высокой прочностью, устойчивостью и надежностью, потому применяются в создании хранилищ, мостов и гидротехнических сооружений | |
| В25 | Крепкий материал, который применяют при изготовлении колон, плит для бассейна или свай |
| В27,5 | Средняя прочность, выдерживает большие нагрузки, потому из него делают железобетонные кольца для канализаций и колодцев |
| В22,5 | Менее прочный класс бетона, применимый для создания забора или бетонной площадки |
| В12,5 и В15 бст | Используются при строительстве стяжек, фундамента, частных домов и столбов |
| В7,5 | Легкий вид, которым отделывают территорию возле домов |
Применение подходящих марок бетонов для различных строительных объектов
При строительстве объектов промышленным способом применяются бетоны товарные, которые имеют следующие маркировочные обозначения, приведённые в таблице:
При изготовлении высококачественных товарных бетонов происходит строгое дозирование компонентов бетонных смесей. Это служит гарантией прочности и долговечности будущих построек.
Стоимость товарного бетона определяется составом и пропорциями компонентов.
Товарные бетоны широко распространены и становятся ещё более популярными благодаря их использованию в монолитных зданиях и сооружениях. Основные отличия бетонов — надёжность, сейсмостойкость, отсутствие технологических швов, равномерность усадки и низкая цена — обусловливает их применение:
- при заливке стен и фундаментов с применением опалубки, позволяющей получать строгие формы заданных монолитных конструкций;
- при создании перекрытий из бетона или железобетона, усиленных стальными каркасами, обеспечивающими повышенную устойчивость к нагрузкам;
- при возведении гидротехнических сооружений, включая изготовление разнообразных бассейнов с любыми размерами и уровнями сложности;
- при использовании в качестве подушки под дорожным полотном во время укладки дорог разных размеров;
- при строительстве различных площадок, придомовых отмосток из бетона, тротуаров и садовых дорожек.
Класс бетона и его значение
Класс выступает в роли еще одного метода маркировки. Данный показатель более точно указывает на фактическую прочность. При определении значения учитывается не только количество цемента, но и качество песка, воды и прочих ингредиентов, а также их свойства и способ производства. Что такое класс бетона? Фактически марка свидетельствует об усредненных характеристиках вещества, а класс – о практических особенностях в эксплуатации.
Класс бетона и его пропорции
Маркировка производится при помощи буквы B. Все классы обозначаются в пределах B1 – B60. Каждый из них соответствует определенной марке. Класс материала по прочности указывает на следующие характеристики:
- количество цемента;
- активность бетона;
- соотношение воды и цемента;
- степень уплотнения раствора;
- качество дополнительных компонентов и заполнителей.
Соответствие класса бетона его определенной марке
Марки бетонов по морозостойкости
Морозостойкость – это способность материала в насыщенном водой состоянии многократно выдерживать попеременные замораживания-оттаивания, не проявляя при этом признаки разрушений и без подтверждения существенного снижения их прочности.
При замерзании вода расширяется и заполняет поры в материале, что действует на него разрушительно. Таким образом, морозостойкость в основном зависит от структуры материалов: более высокий объём пор, которые доступны к проникновению воды, соответствует более низкой морозостойкости.
Морозостойкость – важнейший показатель, определяющий качество бетона как строительного материала. Этот показатель особенно важен для северных стран с суровыми климатическими условиями. Огромное количество конструкций из бетона находится на открытом воздухе, они увлажняются при воздействии природных факторов, многократно замораживаются и оттаивают. Конструкции зданий, выполненных из неморозостойких бетонов через со временем теряют свою несущую способность и, подвергаясь поверхностному износу, могут получать повреждения разной сложности.
Причина преждевременного разрушения изделий из бетона — их низкая морозостойкость, то есть несоответствие применяемой марки по морозостойкости необходимым требованиям нормативов.
Маркой бетона по морозостойкости называется то количество циклов попеременного замораживания-оттаивания насыщенных водой образцов, которое не нарушает целостность и не приводит к изменению прочности.
Качественный бетон, при нормальных условиях должен без каких-либо видимых человеку разрушений служить не меньше, чем сто лет. А изделия с недостаточной для определённых целей использования морозостойкостью могут появляться при нарушениях производителем регламента, а также технологического цикла при изготовлении таких изделий, а также при безответственном отсутствии постоянного контроля за морозостойкостью.
Так, например, для бетонов с обеспеченной морозостойкостью главнейшими факторами, кроме содержания цемента, являются: водоцементное соотношение, вид цемента, условия отвердения бетона, наличие в рецептуре специальных воздухововлекающих добавочных компонентов и прочие дополнительные условия.
Морозостойкость бетона обозначается буквой «F» и числом от 50 до 1000. Число обозначает то количество циклов по замораживанию — оттаиванию, которые допустимы для сохранения качественных характеристик бетона и его пригодности к безопасной эксплуатации.
Классификация марок бетона по морозостойкости
В таблице указано количество циклов замораживания — оттаивания для бетона данной марки при данной методе определения марки бетона.
- При первом методе учитываются все виды бетонов, кроме бетонов дорожных и аэродромных покрытий;
- При втором методе — все виды бетонов, кроме бетонов дорожных и аэродромных покрытий и лёгкого бетона со средней плотностью менее D1500;
- Третий метод применяется для бетонов дорожных и аэродромных покрытий.
| Метод определения | F35 | F50 | F75 | F100 | F150 | F200 |
| Первый | 25/35 | 35/50 | 50/75 | 75/100 | 100/150 | 150/200 |
| Второй | — | -/8 | -/13 | -/20 | 20/30 | 30/45 |
| Второй | — | — | 2 | 3 | 4 | 5 |
| Третий | — | 35/50 | 50/775 | 75/100 | 100/150 | 150/200 |
| Третий | — | — | — | 5 | 10 | 20 |
| Метод определения прочности | F300 | F400 | F500 | F600 | F800 | F1000 |
| Первый | 200/300 | 300/400 | 400/500 | 500/600 | 600/800 | 800/1000 |
| Второй | 45/75 | 75/110 | 110/150 | 150/200 | 200/300 | 300/450 |
| Второй | 8 | 12 | 15 | 19 | 27 | 35 |
| Третий | 200/300 | 300/400 | 400/500 | 500/600 | 600/800 | 800/1000 |
| Третий | 37 | 55 | 80 | 105 | 155 | 205 |
По назначению
Выпуск различных видов бетонных смесей зависит от условий, где будут применять будущие железобетонные конструкции. Условия могут быть самыми специфическими: огнестойкость, сульфатостойкость, устойчивость к нагрузкам, ударам, вибрации.
По назначению выделяют такие виды смесей:
- обычный бетон используют для создания балок, колонн, фундаментов, перекрытий;
- отдельные виды используются для дорожных, аэродромных покрытий и тротуаров;
- для облицовки плотин, шлюзов, каналов, водопроводных сооружений применяют гидротехнический бетон;
- выделяют бетон специального назначения, например, жароупорный или кислостойкий, а также для радиационной защиты.
Таблица соответствия классов и марок бетона
Чтобы без сложных расчетов узнать, какой марке соответствует указанный класс (и наоборот), можно воспользоваться специально составленной на основании национального стандарта таблице соответствия. Для профессиональной деятельности часто применяют аналогичное пособие с указанием морозостойкости и водонепроницаемости.
Зная класс бетона и марку, можно узнать его качество и прочность. Эти показатели свидетельствуют о возможности применения в различных строительных отраслях.
Марка и класс бетона — сходные, но не тождественные характеристики смеси по прочности:
- Первое значение получено в лабораторных исследованиях при определенных условиях, и оно усредненное.
- Во втором учитываются свойства стройматериала в процессе эксплуатации, после постройки сооружения.
- Есть специальные таблицы, использование которых помогает соотнести между собой эти категории.
- Разные характеристики позволяют выбрать правильный вид бетона для конкретных целей.
Вывод
Правильный выбор бетонной смеси гарантирует долговечность и надежность объекта, причем, осуществляться он должен еще на стадии проектирования. Использование таблицы соответствия марок и классов бетона поможет сравнить эти параметры и сделать верный выбор для реализации постройки определенного назначения.
При этом недопустимо игнорирование таких характеристик материала, как:
- плотность;
- морозостойкость;
- водонепроницаемость;
- прочность на сжатие.
Следует учитывать, что с повышением марки, время отвердевания раствора уменьшается
Это важно, если он доставляется к месту работ транспортом
