Ленточный фундамент — разновидности, способы обустройства

Виды

Выбор вида основания зависит от следующих факторов:

  • рельеф местности;
  • качество грунта;
  • уровень влажности почвы;
  • сложность архитектуры строения;
  • личные предпочтения и финансовые возможности хозяев.

Выделяют несколько видов основания:

Что из себя представляет сборный фундамент.

  1. Цельнолитой — заливается монолитное основание непосредственно на месте строительства в предварительно подготовленную опалубку. Это самый надежный вид, он пригоден для любого грунта.
  2. Сборный — используют готовые блоки из железобетона или кирпичи. Для надежности фиксации отдельных фрагментов конструкции применяют цементный раствор. Основание простое в сборке, однако требуется привлечение техники.

Разница в стоимости обустройства этих двух видов фундамента незначительная, выбор зависит от особенностей будущего строения.

Сборный железобетонный фундамент.

Сборные железобетонные фундаменты выполняются из традиционных железобетонных частей, которые специально производятся для этих целей. Их применение может быть обусловлено расчетами специалистов или же другими объективными условиями. Монтаж таких оснований для дома проводится с помощью подъемных кранов. В траншее делают подушку (не обязательно из бетона – допускается, чтобы она была из песка). Затем изготавливают блоки, и если их размер меньше стандартного, то монтируются еще и доборные блоки, которые имеют треть длины основных. Можно заменить эти добавочные блоки заполнением пустот монолитным бетоном. Наружная поверхность фундаментной стены покрывается гидроизоляцией фундамента.

Сборный железобетонный фундамент рекомендуют применять в зданиях с цокольным этажом и с наличием подвального помещения. Для этого под цоколем роется котлован с выровненным основанием и только потом по периметру укладывается песчаная прокладка.

Особенное внимание нужно уделить устройству специализированных отверстий для проводки необходимых инженерных коммуникаций. Для их фиксации заранее устанавливаются трубчатые футляры

Фундамент «монолитная плита»

Этот вид фундамента является одним из самых надежных и прочных, подходит для устройства на любых грунтах. На нем можно возводить тяжелые и легкие здания, но особенно он популярен при каркасно-модульном строительстве.

Такой монолитный фундамент имеет толщину от 15 до 50 см, в зависимости от веса дома, его этажности и требует предварительной подготовки котлована, на дне которого устраивается песчано-гравийная подушка.

До того как залить фундамент своими руками необходимо подготовить арматуру, сечением от 12 до 25 мм, в зависимости от планируемых нагрузок на основание дома, кроме того, потребуется подготовить цемент марки не ниже М400.

В этом случае гарантированно будет обеспечено равномерное распределение как вертикальных, так и горизонтальных нагрузок на грунт, что обеспечит стабильность зданию и защиту его от деформаций.

Изготавливать раствор можно на строительной площадке, но для этого потребуется мощная бетономешалка, так как требуется соблюдение непрерывности процесса заливки. Поэтому рациональнее с производственной и с экономической точки зрения сделать заказ бетонному заводу с точным указанием времени поставки на объект.

В этом случае можно быть уверенным, что будут соблюдены все необходимые пропорции бетона на фундамент и не возникнет затем никаких проблем с домом, возведенном на нем. Для плитного фундамента должен использоваться исключительно марочный бетон, классом не ниже В15.

В том случае, когда решается вопрос о том какой фундамент лучше для дома из газобетона, то можно рассмотреть этот вариант, но, учитывая, что стоимость его довольно высока, то применяется в основном, когда возведение другого вида просто невозможно.

Следует отметить, что монолитный фундамент может быть:

  • сплошным;
  • ребристым, кессонного типа, конструкции облегченного варианта с ребрами жесткости под несущие стены и, заполненными песчано-гравийной смесью, промежутками между ними;
  • шведским, представляющего собой комбинированную конструкцию с прокладкой коммуникаций и устройством теплоизоляции, чаще всего в виде водяного подогрева пола.

Преимущества и недостатки

Такой тип основания характеризуется большими показателями прочности на сжатие по вертикали, выдерживает нагрузку многоэтажной постройки без вспомогательных укреплений, а в процессе строительных работ малоэтажного строения зачастую не используют арматуру. Будет достаточным, чтобы ширину была такая же или немногим больше, чем толщина стен. Во многом поэтому ленточное основание популярно при самостоятельном строительстве небольшого строения.

К достоинствам ленты относят:

  1. Относительно небольшие траты на материалы. Одним из основных признаков, который характерен для ленточных оснований – маленькие габариты, в связи с этим, сравнивая с монолитными плитами, строительных материалов нужно будет намного меньше.
  2. Возможность выдержать большие нагрузки: лента может быть хорошим фундаментом как для легкого каркасного дома, так и для коттеджа из кирпичей или блока, имеющего несколько этажей.
  3. Несложность процесса строительства, а также большая скорость. Для заливки или монтажа готовых частей понадобится около 2 дней, если же это монолит, то высыхание длится не меньше месяца.
  4. Возможность самостоятельного возведения.

К недостаткам стоит отнести:

  1. Потребность глубокого анализа грунта.
  2. Нужда в технике и рабочих.
  3. Солидный вес всей конструкции, провоцирующий неравномерную усадку.

Ленточный фундамент: какой он бывает

Прежде всего ленточные фундаменты различаются по степени заглубления в грунт.

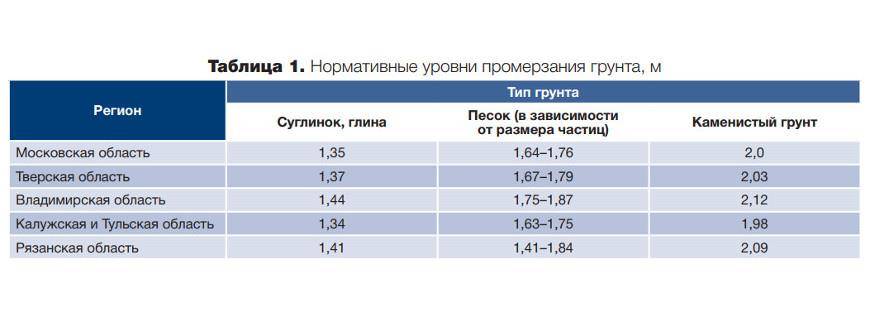

Заглубленный ленточный фундамент закладывается ниже уровня промерзания грунта; такая конструкция предназначена для больших тяжелых сооружений с глубоким подвалом либо цокольным этажом. Строго говоря, специалисты не считают экономически целесообразной организацию заглубленного ленточного фундамента высотой более 2,5 м, поэтому для дома с высокими подвальными или цокольными помещениями лучше рассмотреть другие варианты.

Для легких загородных домов заглубленный фундамент не рекомендован: малый вес строения не в состоянии будет компенсировать действие сил морозного пучения грунта на большую площадь его подземной поверхности. Это чревато неравномерными подвижками фундамента и изменением его геометрии, что неизбежно скажется на состоянии конструкций дома.

Мелкозаглубленный ленточный фундамент устраивается выше глубины промерзания и рекомендуется для климатических зон, где эта глубина составляет не более 1,7 м. На непучинистых грунтах конечная глубина заложения фундамента не имеет особого значения и диктуется только инженерными характеристиками здания. На пучинистых грунтах фундамент закладывают на минимальную глубину 0,75 – 1 м, при этом необходимо принимать меры для дренажа и утепления грунта.

Также ленточный фундамент может быть монолитным или сборным.

Монолитный ленточный фундамент сооружается путем заливки бетона в опалубку. Он считается самым прочным и надежным, однако требует времени на застывание бетона и обходится достаточно дорого из-за серьезных земляных работ и необходимости привлечения наемной рабочей силы.

Сборный ленточный фундамент сооружается из отдельных конструктивных элементов. Чаще всего это железобетонные блоки ФБС (нередко используют малоформатные бетонные и керамзитобетонные блоки, и даже кирпич). Преимущества сборного фундамента – простота и быстрота сборки и возможность возводить стены сразу после ее окончания, так как не нужно ждать затвердевания бетона. Недостатком конкретно блоков ФБС считается их большой вес и размер – это неудобно при строительстве небольшого дома. Кроме того, все виды сборных фундаментов подходят только для непучинистых и слабопучинистых грунтов. При средней степени пучения грунтов допускается сооружение сборного фундамента только из блоков, содержащих выпуски арматуры для их соединения между собой.

Фундаментные блоки ФБС

Видео описание

Еще про армирование смотрите в следующем видео:

Бетонирование ленточного фундамента

Теперь нужно решить, как залить ленточный фундамент? Если он имеет значительные размеры, то лучше заказать готовый бетонный раствор, что позволит залить опалубку за один прием.

При бетонировании стоит придерживаться некоторых правил:

  • Заливка проводится в один день. Перерыв не должен превышать двух часов.
  • Сливать бетон с миксера необходимо с разных точек. Если растягивать раствор, то это несколько снизит его качество.
  • Бетонный раствор можно сбрасывать с высоты не более двух метров.
  • Бетонный раствор уплотняется с помощью вибратора или путем штыкования.

Заливку ленточного фундамента лучше проводить при среднесуточной температуре, которая составляет около 20°С. После завершения конструкция накрывается полиэтиленовой пленкой, что позволит притормозить потерю влаги.

Подвал в доме с ленточным фундаментом

Обустройство подвального помещения в доме с ленточным фундаментом является весьма трудоемким и затратным процессом. Для решения этого вопроса понадобится привлечение строительной техники и проведение сложных земляных и бетонных работ. Обустройство подвала проводится в такой последовательности:

  • выкапывается котлован установленных размеров. Если он сооружается под всем домом, то для этого понадобится тяжелая строительная техника. Процесс нужно проводить очень аккуратно, чтобы не обрушить землю;
  • по дну котлована делается подушка из щебня и заливается бетон. Чтобы придать полу прочности, выполняется армирование. Арматура должна несколько торчать по периметру, в тех местах, где будут устанавливаться стены;
  • когда пол полностью затвердеет, выполняется армирование стен и установка опалубки для дальнейшей заливки бетона. Если подвал устанавливается только под частью дома, то выпускается арматура, которая в дальнейшем будет связываться с армированным поясом ленточного фундамента.

При сооружении стен особое внимание стоит уделить их высоте. Они должны совпадать с верхней точкой фундамента

После сооружения основания, выполняется накрытие подвального помещения путем заливки монолитной плиты.

↑ В чём достоинства и недостатки

Монолитная полоска из бетона, на которой затем выкладывают несущие стены постройки – это и есть ленточный фундамент.

Установить такое основание можно на различных типах почвы. Исключением будут, пожалуй, торфяные и неустойчивые глинистые грунты. На фундаменте возводят здания любого веса, регулируя ширину и высоту траншеи. Основание рекомендовано применять в таких случаях:

  1. При строительстве жилых зданий и хозяйственных сооружений из материалов, у которых общая масса будет внушительной. Например, несущие стены из шлакобетона, бетона, кирпича и т.п.
  2. При строительстве подвальных построек, с цокольным этажом, подземным гаражом.
  3. Когда строится дом с тяжёлыми перекрытиями, в несколько этажей или с мансардой.
  4. Ленточный фундамент незаменим в тех регионах и на участках, где почва в основном имеет неоднородную структуру.

Ознакомимся со всеми плюсами и минусами ленточной конструкции. Это позволит понять, как поведёт себя фундамент при дальнейшей эксплуатации постройки.

Достоинства

Пусть и немного, но есть и минусы

  • На некоторых типах грунта его установить нельзя. Например, не используют на слабых и неустойчивых глинистых почвах.
  • Технология заполнения ленты бетоном предусматривает заливание за один приём всей толщины основания. Такое количество бетонного раствора самостоятельно изготовить сложно. Приходится покупать бетон у строительных организаций.
  • Подготовительные работы к заливке бетоном хотя и не отличается сложностью, но они трудоёмкие и занимают достаточно времени. Сложно в одиночку рыть траншею и её готовить к заливу раствором. Нужны помощники.

Как видим, достоинств у ленточного основания больше, чем недостатков.

Мелкозаглубленный фундамент

Как уже было отмечено, тип ленточного фундамента во многом зависит от глубины промерзания почвы под будущим строением. Невозможность возведения (по той или иной причине) глубокого (ниже уровня холода) фундамента придется компенсировать мероприятиями по тепло- и гидроизоляции сооружения.

Эти фундаменты применяют либо при строительстве легких по массе домов, либо при сооружении заборов или хозяйственных построек. При этом требование к грунту остается неизменным — не склонность к пучению при низких температурах и удаленность от грунтовых вод. При этом состав грунта практически не влияет. Песок, суглинок, чернозем — одинаково готовы «принять» в себя и сосуществовать в дальнейшем с лентой из бетона.

Расчет глубины траншеи

После выбора основных параметров строительства (место расположения, подготовка чертежа будущего строения и модели заливки) необходимо правильно рассчитать глубину заложения фундамента для дома. Ширина подготавливаемого котлована также имеет значение, однако её параметры чаще всего стандартизированы. Традиционно, для средних регионов с устойчивым климатом, размеры ленточного фундамента составляют 70 см. Однако, ряд факторов может изменить расчет ленточного фундамента:

  • Тип почвы, его состояние, наличие подземных вод.
  • Предполагаемый вес будущей конструкции, осевая нагрузка.
  • Тип ленточной заливки (модульная, непрерывная модель).

Недостаточная глубина траншеи может привести к снижению срока эксплуатации здания, а также вызвать преждевременное разрушение фундамента. Избыточная толщина заливки является причиной нерационального расходования финансовых средств. При возникновении трудностей с расчетом глубины лучше обратиться за помощью к специалисту строительного профиля, который на профессиональном уровне проведет оценку всех факторов риска. Также на практике используется удобное приложение – калькулятор ленточного фундамента.

Сборный фундамент из блоков.

Современное строительство предусматривает различные варианты, которые помогут установить надежные и долговечные несущие основания сооружений

Фундамент из блоков ФБС пользуется заслуженным вниманием – его применяют многие при строительстве домов. Подобная конструкция сооружается, когда есть необходимость построить фундамент быстро и без приглашения квалифицированных работников

На прокладку этого фундамента потребуется всего лишь пара дней. Сначала устанавливают блоки по всем углам наружных стен. Затем переходят к установкам рядовых блоков всех остальных стен. Все ряды должны соединятся раствором шириной около двух сантиметров. Стыки между блоками по высоте совпадать не должны.

Для того чтобы фундамент не разрушался от влаги и низких температур и прослужил долгое время, обязательно нужно провести работы по гидроизоляции и утеплению фундамента. Для этого можно использовать различные материалы. Например, рулонный гидростеклоизол, который крепится к блокам при помощи специальной мастики и смолы термическим способом.

Подвал в доме с ленточным фундаментом

Обустройство подвального помещения в доме с ленточным фундаментом является весьма трудоемким и затратным процессом. Для решения этого вопроса понадобится привлечение строительной техники и проведение ложных земляных и бетонных работ. Обустройство подвала проводится в такой последовательности:

  • Выкапывается котлован установленных размеров. Если он сооружается под всем домом, то для этого понадобится тяжелая строительная техника. Процесс нужно проводить очень аккуратно, чтобы не обрушить землю.
  • По дну котлована делается подушка из щебня и заливается бетон. Чтобы придать полу прочности, выполняется армирование. Арматура должна несколько торчать по периметру, в тех местах, где будут устанавливаться стены.


Пример армирования ленточного фундамента Источник doka-metal.ru

Когда пол полностью затвердеет, выполняется армирование стен и установка опалубки для дальнейшей заливки бетона. Если подвал устанавливается только под частью дома, то выпускается арматура, которая в дальнейшем будет связываться с армированным поясом ленточного фундамента.

При сооружении стен особое внимание стоит уделить их высоте. Они должны совпадать с верхней точкой фундамента

После сооружения основания, выполняется накрытие подвального помещения путем заливки монолитной плиты.

Ленточный фундамент – этапы возведения

Изготовление ленточного фундамента является не такой уж сложней задачей. Но, чтобы правильно выполнить работу, нужно тщательно изучить все нюансы и требования. И начать стоит с составления схемы конструкции.

На ней указываются размеры элементов, что позволит легко провести ее сооружение. По такой же схеме можно рассчитать необходимое количество материалов.

Технология устройства ленточного фундамента выглядит примерно так:

  • подготовка основания;
  • работа с опалубкой;
  • гидроизоляция;
  • армирование каркаса;
  • бетонирование ленточного фундамента;

Подготовка основания

В процессе геологического изыскания нужно определить следующее:

  • тип почвы на уровне подошвы основания;
  • уровень грунтовых вод;

После этого вычисляют отметку залегания и толщину монолитной ленты. Когда с геологическими изысканиями будет покончено, приступают к разметке участка. Для этого используют деревянную доску и шнур.

Также можно использовать известковый раствор. С его помощью на земле делают отметку, где будет проходить лента. Чтобы упростить задачу, работу проводят с использованием заранее подготовленной схемы фундамента.

Разметка начинается с одного угла. После этого намечается сторона. Лучше ее делать параллельно забору или дороге. Далее намечается другая сторона и так далее. При этом стоит тщательно проверять углы и диагонали. Это позволит избежать проблем с возведением стен. Допустимая погрешность между диагоналями составляет 2 см.

По нанесенной разметке выполняется рытье котлована или траншей. Первый вариант применяется при сооружении домов с подвальным помещением. Здесь понадобится использование тяжелой строительной техники.

На дне подготовленного котлована или траншеи устраивается песчаная подушка. Толщина насыпа может достигать 50 см. Этот параметр зависит от особенностей грунта. Подушку тщательно уплотняют. Это делают путем вибрирования или поливки водой. Поверх подушки делается подготовленный слой. Для этого проводится заливка тощего бетона толщиной не более 10 см.

Работа с опалубкой и гидроизоляция

Устройство ленточного фундамента проводится с помощью таких типов опалубки:

  • съемная, которая изготовляется из деревянных досок;
  • несъемная, изготовленная из пенополистирола.

Особенность второго варианта заключается в том, что пенополистирол играет роль тепло- и гидроизоляционного слоя. Опалубка выставляется строго по нанесенной разметке. Она на 10 см возвышается над фундаментом.

Чтобы обеспечить устойчивость конструкции, ее подпирают подпорками с внутренней и внешней стороны. В опалубке укладывается полиэтиленовая пленка, которая предотвратит протекание цементного молочка.

На внутренней стороне опалубки делают отметку верхней точки бетона. Для этого используют маркер. В процессе проведения этой работы используют гидравлический уровень. Это позволит залить бетон равномерно.

Армирование каркаса

Для изготовления каркаса используют три типа арматуры, которые выполняют определенную задачу:

  • рабочая продольная арматура диаметром от 12 мм и более;
  • горизонтальные хомуты – от 6 мм;
  • вертикальные хомуты – от 8 мм.

Для соединения арматуры рекомендовано использовать вязальную проволоку. Что касается сварки, то она обладает низкой прочностью и надежностью. Чтобы облегчить сооружения каркаса, для этого используют специальный вязальный пистолет.

Перед тем как покупать арматуру, необходимо рассчитать, сколько ее потребуется для сооружения каркаса. При этом стоит учесть особенности его конструкции. Расстояние между хомутами в среднем составляет 25 см. В углах и на стыках стен шаг несколько уменьшается. При армировании стоит соблюдать определенные нормы и требования.

Бетонирование ленточного фундамента

Теперь нужно решить, как залить ленточный фундамент? Если он имеет значительные размеры, то лучше заказать готовый бетонный раствор, что позволит залить опалубку за один прием.

При бетонировании стоит придерживаться некоторых правил:

  • заливка проводится в один день. Перерыв не должен превышать двух часов;
  • сливать бетон с миксера необходимо с разных точек. Если растягивать раствор, то это несколько снизит его качество;
  • бетонный раствор можно сбрасывать с высоты не более двух метров;
  • бетонный раствор уплотняется с помощью вибратора или путем штыкования.

Заливку ленточного фундамента лучше проводить при среднесуточной температуре, которая составляет около 20°С.

После завершения конструкция накрывается полиэтиленовой пленкой, что позволит притормозить потерю влаги.

Принцип ленточного фундамента

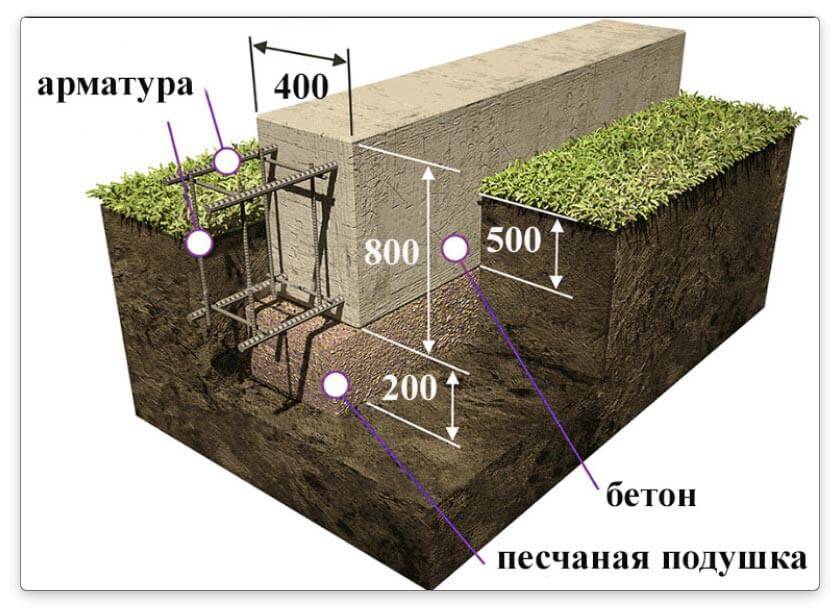

Ленточное основание – это железобетонная форма, проложенная вдоль всего периметра будущего здания

Подобную основу прокладывают под всеми внутренними перегородками и, крайне важно, под несущими стенами. Данная конструкция исключает вероятность проседания и перекоса постройки, поскольку с технической стороны верно уложенное основание равномерно распределяет нагрузку на весь периметр

Целесообразнее всего использовать его если предусматривается возведение строения с подвалом или цокольным этажом. Ленточный фундамент годится и для банного помещения. Его можно сделать собственными руками, что намного выгоднее. В подобных ситуациях строят мелкозаглублённое основание.

В процессе закладывания ленточного основания под основную конструкцию засыпают песчано-гравийную подушку, защищающую ее от грунтовых вод. Во время возведения основания нужно правильно рассчитать его габариты, и ленточный фундамент, размеры которого зависят от вида грунта, уровня нагрузки и планировки возводимого строения, нужно предварительно отобразить на планировке с разметками показателей высоты, ширины.

Виды ленточного фундамента

Перед тем как приступать к сооружению такого основания, необходимо тщательно рассмотреть его особенности и разновидности. Это позволит правильно подобрать фундамент для сооружения той или иной конструкции. Также это даст возможность правильно провести все необходимые работы. Ленточный фундамент — это не один какой-то способ сделать основание для дома, их существует несколько видов:

Цельнолитой

Монолитный или цельнолитый ленточный фундамент сооружается непосредственно на месте проведения строительства. Для начала сооружается опалубка, в которую укладывается армированный пояс по всей длине. После этого проводится заливка бетона.

Основание представляет собой замкнутый монолитный контур, изготовленный из железобетона. Благодаря этому можно создать цельный каркас, который подходит для любого грунта, в том числе и нестабильного. На таком основании можно легко соорудить загородный дом или каменный забор.

Среди достоинств такой конструкции выделяют простоту возведения и надежность. При этом основание может иметь различную форму. Что касается недостатков, то здесь отмечается большая масса монолитной конструкции.

Цельнолитой ленточный фундамент – бетон заливается за один прием в подготовленную опалубку Источник sazhaemvsadu.ru

Сборный

Для сооружения фундамента используются готовые железобетонные блоки. Из них выкладывается лента нужной формы непосредственно на участке. Их скрепление производится с помощью цементного раствора. Они оптимально подходят для сооружения малоэтажных домов. Приобрести готовые блоки довольно просто, так как их производством занимаются многие заводы.

Среди достоинств стоит выделить простоту сборки, что позволяет значительно сэкономить время на сооружение основания. Но, вместе с этим, сборные конструкции имеют некоторые недостатки. Не цельная структура и потребность в привлечении тяжелой строительной техники снижает популярность данного вида ленточного фундамента.

Сборный ленточный фундамент собирается из готовых плит, а стыки между ними герметизируются Источник kinozavr.info

Мелкозаглубленный фундамент

Данный вид фундаментов в основном используется при сооружении легких построек. Так, это могут быть каркасные дома и конструкции из бруса и бревен. Особенность такого основания заключается в том, что он находится несколько выше уровня промерзания почвы. Поэтому его зачастую используют на менее проблемных грунтах.

Мелкозаглубленные конструкции легко переносят пучение грунта, которое происходит в зимний период

При сооружении особое внимание уделяют гидроизоляции и теплоизоляции. Это позволит защитить основание от негативного действия окружающей среды

К достоинствам мелкозаглубленного основания относят ее невысокую стоимость постройки. При этом нет потребности в проведении сложных земельных работ. Недостатков у него несколько. Прежде всего, стоит отметить, что такую конструкцию можно использовать не на всех типах грунта и для строительства не всех сооружений.

Конструкция мелкозаглубленного фундамента стандартная – просто он заглубляется в грунт не больше чем на 50-70 сантиметров Источник novostroika93.ru

Ленточный фундамент глубокого залегания

Строительство ленточного фундамента данного типа выполняется ниже уровня промерзания грунта. Это дает возможность распределить нагрузку от будущего строения на устойчивый слой почвы. Благодаря этому, фундаменты глубокого залегания используются для строительства многоэтажных домов, которые имеют значительный вес.

Плюсы данной конструкции заключается в том, что они пригодны для строительства тяжелых сооружений. Также есть возможность обустроить цокольное и подвальное помещение. Конечно, для обустройства основания понадобятся значительные физические и материальные затраты. В особенности это касается проведения земляных работ.

Ленточный фундамент глубокого залегания заглублен ниже уровня промерзания почвы – это может быть 1,7-2,2 метра или ниже, в зависимости от региона Источник diagnostika.spb.ru
