Фракции и характеристики щебня

Лещадность

Данная характеристика определяет соотношение (процентное) зерен вытянутой или пластинчатой формы во всей массе камней, которые отличаются высокой прочностью.

Пластинчатые частицы характеризуются превышением длины относительно толщины в три раза, а игольчатые – превышением длины в три и более раза относительно ширины. В любом случае, в щебне доля зерен пластинчатой и игольчатой формы нормируется. В связи с чем, лещадность щебня подразделена на следующие группы:

  • Кубовидная. Основная часть камней схожа с формой куба, зерна вытянутой или плоской формы составляют от 10 % до 15 % . Такой состав получают благодаря дроблению гранитных пород.
  • Улучшенная. Содержит от 15 % до 25 % элементов некондиционных. Данный вид щебня получают путем дробления крупных фракций щебня.
  • Обычная.Содержит от 25 % до 35 % зерен неправильной конфигурации в общем объеме камней. Встречается при производстве щебня из известняковых пород.
  • До 50 % содержания камней неправильной формы. Считается низкосортным материалом, который по большей мере не может обеспечивать крепкое сцепление фундамента и его монолитность.Чем больше количество зерен пластинчатой и игольчатой формы (выше процент содержания камней неправильной формы), тем больше будущая пустотность раствора, а следовательно, выше расход цемента при производстве бетона.

Если встает вопрос, какой щебень используют для бетона высокого качества, то можно сказать, что идеальным для бетона является кубовидный щебень, так как дает минимальное количество пустот, тем самым, повышая качество состава и уменьшая расходы на будущий бетон.

Кубовидная и улучшенная группа считаются обладателями лучших характеристик и используются для приготовления бетона под фундамент.

При выборе щебня нельзя игнорировать норму его лещадности, так как выбор низкопробного варианта может стать причиной расслаивания бетона и потери его прочности.

Классификация

Сыпучий наполнитель принято разделять на несколько категорий с учетом горных пород, из которых был произведен этот материал:

  • гранитный;
  • гравийный;
  • известняковый;
  • шлаковый;
  • вторичный.

Гранитный

Такой вид щебня получают в результате дробления нерудных пород, чаще всего это монолитная скала. Качество гранитного строительного материала регулирует ГОСТ 8267-93. По прочности этот материал превосходит другие разновидности наполнителя.
Можно выделить несколько категорий в зависимости о того, какой фракции щебень:

  • мелкозернистая (фракция 0-5 мм и 5-10 мм);
  • среднезернистая (5-20 мм и 20-40 мм);
  • крупнозернистая (камни здесь достигают 40-70 мм или 70-120 мм).

В строительных работах чаще всего применяют среднюю фракцию (5-20 мм). Этот вариант считается оптимальным для прокладывания автомагистралей, строительства фундаментов, возведения железобетонных конструкций.

Гравийный

Такой сыпучий материал производят из скал. Часто для добычи используют технологию рассеивания горных пород после добычи из карьера. Качество продукции должно отвечать требованиям ГОСТ 8267-93.

Прочность этих камней ниже, чем гранитных, однако у данной разновидности есть несколько преимуществ:

  • низкая цена (относительно других видов щебня);
  • минимальная радиоактивность.

В зависимости от способа добычи стройматериал бывает таких типов:

  • гравий для бетона- эти камни имеют речное и морское происхождение;
  • дробленный — его можно получить с помощью дробления горных пород.

Фракции щебня этой разновидности могут быть следующие:

  • мелкая — размер камня варьируется в пределах 3-10 мм;
  • средняя — здесь представлены 2 варианта (5-20 мм и 5-40 мм);
  • крупная — зерна достигают 20-40 мм.

Гравийный материал нашел применение при устройстве пешеходных дорожек, заполнении железобетонных изделий, строительстве площадок.

Известняковый

Для получения известняковой щебенки используют осадочные горные породы. Камни в данном случае представляют собой карбонат кальция. Преимуществом является минимальная стоимость.

Размеров зерна может быть несколько:

  • 5-20 мм (самая мелкая фракция);
  • 20-40 мм (наиболее востребованная);
  • 40-70 мм.

В связи с низкой прочностью известняковый материал имеет ограниченное применение. Он подходит для строительства дорожек с небольшой нагрузкой, работ в полиграфической и стекольной промышленности, приготовления цементного раствора.

Шлаковый

Под шлаковым щебнем принято понимать камни разной величины, которые получают из шлака, использованного в производстве.

В зависимости от размера щебня выделяют:

  • крупный;
  • средний;
  • мелкий;
  • отсев.

Использовать такой наполнитель можно для приготовления легких бетонов. Наиболее распространенная сфера применения — теплоизоляция.

Вторичный

Вторичным щебень называют по той причине, что получают этот материал из строительного мусора, в том числе старого асфальта, кирпичей, бетона. Эта продукция должна соответствовать критериям ГОСТ 25137-82. Главное преимущество состоит в низкой стоимости.

Среди недостатков можно указать невысокую прочность и морозостойкость. Несмотря на это, вторичное сырье часто применяют для укрепления слабых грунтов и строительства дорог.

Стоимость

Для формирования цены основополагающими факторами выступает вид этого изделия. Максимальной стоимостью обладает гранитный материал. Его цена 1 м3 будет составлять примерно 1900 рублей. Щебень известнякового происхождения обойдется вам в 1400 рублей.

Каковы особенности щебня с фракцией  40 70 можно узнать из данной статьи.

Щебень – это уникальный по своим качествам строительный материал. Он получил широкое распространение в области строительства, ведь для него характерны такие качества, как прочность, морозостойкость, экологичная безопасность. Перед покупкой этого изделия необходимо четко определиться, для каких целей вы собираетесь его применять, а также какой фракции.

Разновидности щебня согласно ГОСТу

Обладает обширной классификацией, основополагающим фактором у которой выступает происхождение материала.

Какая марка бетона нужна для ленточного фундамента и каковы пропорции в нём щебня можно узнать из данной статьи.

Различают такие виды представленного изделия:

Гранитный

Гранит – его производят методом дробления горной породы. Для полученного материала характерны такие показатели, как высокая прочность, стойкость к морозу, сопротивление к механическим влияниям. Сфера использования гранитного щебня не имеет ограничений, его могут задействовать в различных сферах строительства.

Известняковый

Известняк – по таким показателям, как твердость, прочность морозостойкость этот материал уступает граниту, однако для него характерна невысокая стоимость, в результате чего известняк получил такое широкое распространение. Его могут задействовать при строительстве дороги, для отсыпки территорий, если на него не будут возлагаться большие нагрузки. Кроме этого, известняк может выступать в качестве крупного заполнителя для бетонов, которые не применяются при создании ответственным сооружений с огромными нагрузками. По сравнению с гранитом известняк абсолютно экологичен. В его составе отсутствует природный радиоактивный фон.

Что такое гравий и щебень отличия и другие особенности данного строительного материала описаны в статье.

Функции заполнителя

Являясь крупным заполнителем, щебень дает ряд преимуществ для будущего бетона:

  • отличное сцепление с цементно-песчаным раствором;
  • сильный каркас, который будет принимать все нагрузки раствора;
  • повышенная прочность и упругость раствора;
  • меньшая вероятность усадки;
  • увеличение показателей морозостойкости;
  • снижение риска деформации под нагрузкой.

Для того чтобы будущий бетон обладал высокой прочностью, надежностью и отвечал требованиям долгосрочности, необходимо правильно подходить к вопросу: какой щебень используют для бетона.

При выборе заполнителя обязательно стоит учитывать некоторые вещи. Это классификация щебня: виды и фракции.

Рассмотрим основные виды, применяемые в качестве заполнителя.

Лещадность

Она определяет количество плоских и иглообразных частиц в общей массе щебня. Их еще называют зернами неправильной формы. Чем больше таких частиц, тем больше будет пустот между зе рнами при трамбовке материала. Этот показатель очень важен для устройства дорожных оснований.

Форму зерен определяют по их ширине и толщине.

По количеству процентного содержания пластинчатых или игловатых зерен выделяют пять групп:

  • I группа (кубовидная)
  • II группа (улучшенная)
  • III группа (нормальная)
  • IV группа (обычная)
  • V группа (обычная)

Теперь рассмотрим каждую по отдельности.

I группа (кубовидная)

Содержание зерен неправильной формы тут до 10 %. Это группа с наилучшими показателями в данной классификации.

Кубовидная продукция использу ется для производства ЖБИ, а также бетона, требующего наивысших эксплуатационных характеристик (например, для строительства небоскребов, плотин, мостов, энергоблоков для АЭС).

II группа (улучшенная)

Содержание плоских и игловидных зерен тут от 10 % до 15 %.

Щебень данной группы наиболее распространен в нашем регионе. Его эксплуатационные характеристики достаточно высоки, что позволяет использовать его в разных сферах строительства (подробнее читайте в статье Щебень для строительных работ) и производстве бетона, асфальта, ЖБИ (подробнее читайте в статьях Щебень для бетона, Щебень для асфальта).

III группа (нормальная)

Содержание зерен – от 15 % до 25 %.

Материалы данной группы также могут быть использованы как наполнитель в бетон. Но нужно помнить, что высокое содержание зерен неправильной формы не обеспечивает хорошего сцепления и увеличивает расход цемента. При устройстве дорожного полотна такой материал за счет образующихся пустот плохо поддается т рамбовке. Поэтому он может быть использован только на нижние слои с последующей расклинцовкой щебнем более высокой группы лещадности. Без ограничений материал данной группы может быть использован лишь для отсыпки площадок.

IV группа (обычная)

Содержание зерен лещадной формы – от 25 % до 35 % от общей массы.

Материалы 4-ой группы лещадности используются для отсыпки, строительства временных дорожных покрытий и нижних слоев грунтовых дорог (подробнее читайте в статье Щебень для грунтовых дорог).

V группа (обычная)

Содержание зерен – от 35 % до 50 %.

Продукция данной группы предназначена для устройства в ременных дорог, площадок, по которым будет передвигаться строительная техника.

Разновидности

Прочность и плотность щебня фракции 20-40 зависят от типа породы, из которого получены камни.

Для строительных целей используют щебенку немногих пород:

  • Гранитный щебень самый прочный и дорогой. Он обладает самыми высокими техническими показателями прочности, водостойкости, морозоустойчивости. Однако, удельный вес гранитного щебня фракции 20-40 не самый большой в группе.
  • Гравийный получают из основной породы, слагающей скалы и горы. Камни обладают оптимальными для строительства характеристиками, несколько уступающими гранитному представителю. Гравийный щебень добывают в руслах рек, на ледниковых отложениях, побережьях различных водоёмов, что определяет состав и технические характеристики породы.
  • Известняковая дробь не отличается плотностью, но применяется в случаях, когда нет необходимости в обустройстве конструкций и насыпей с высокой несущей способностью. Камни состоят преимущественно из соединений кальция и некоторых минеральных примесей, придающих породам различные оттенки, за что ее так любят дизайнеры ландшафтов и интерьеров.
  • Шлаковый – продукт металлургической промышлености. Это щебень с высокими показателями прочности и долговечности. Он отличается от других способностью выдерживать высокие температуры, что делает его востребованным в определенной сфере.
  • Вторичный – это измельченные кирпичи, старые или отбракованные железобетонные конструкции. Прочность и надежность такого материала зависит от состояния исходного изделия.

Выбор фракционированного щебня

Выбрать фракционированный щебень для бетона не всегда просто. Ведь он является не только заполнителем, который сократит расходы дорогого материала, от его особенностей и габаритов зависит плотность, и в итоге, прочность конструкции. Массивные камни, несмотря на их размеры, могут оставить в бетоне множество пустот.

Если их ничем не заполнить, возведенное здание, в результате, с годами начнет разрушаться. Материал с мелкими фракциями нередко содержит незначительные и пылевидные элементы.

Выбирая его, всего проводите соотношение крупности заполнителя с размерами сооружения:

  • для крепкой основы из плит под двух-, 3- этажное сооружение или монолитную постройку рациональнее приобрести крупный материал с частицами от сорока до семидесяти мм;
  • незначительные сооружения будут максимально крепко стоять на фундаменте с зерновыми наполнителями от двадцати до сорока мм;
  • для бетонной стяжки или для выполнения отмосток рациональнее приобрести щебень от пяти-десяти мм. В основе выбора – плоскость, что должна в результате получиться;
  • проводить отсыпку стоит исключительно крепкими кусками породы. Только так она становится максимально прочной при минимальных показателях усадки.

Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты: ГОСТ 166-89 (ИСО 3599-76) Штангенциркули. Технические условия ГОСТ 1770-74 (ИСО 1042-83, ИСО 4788-80) Посуда мерная лабораторная стеклянная. Цилиндры, мензурки, колбы, пробирки. Общие технические условия ГОСТ 4166-76 Реактивы. Натрий сернокислый. Технические условия ГОСТ 4171-76 Реактивы. Натрия сульфат 10-водный. Технические условия ГОСТ 4328-77 Реактивы. Натрия гидроокись. Технические условия ГОСТ 6613-86 Сетки проволочные тканые с квадратными ячейками. Технические условия ГОСТ 8030-80 Иглы для шитья вручную. Технические условия ГОСТ 8267-93 Щебень и гравий из плотных горных пород для строительных работ. Технические условия ГОСТ 8269.0-97 Щебень и гравий из плотных горных пород и отходов промышленного производства для строительных работ. Методы физико-механических испытаний ГОСТ 11042-90 Молотки стальные строительные. Технические условия ГОСТ 14838-78 Проволока из алюминия и алюминиевых сплавов для холодной высадки. Технические условия ГОСТ 16504-81 Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения ГОСТ 19904-90 Прокат листовой холоднокатаный. Сортамент ГОСТ 24104-2001* Весы лабораторные. Общие технические требования ________________ * В Российской Федерации действует ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания». ГОСТ 25706-83 Лупы. Типы, основные параметры. Общие технические требования ГОСТ 30108-94 Материалы и изделия строительные. Определение удельной эффективной активности естественных радионуклидов Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку

Критерии выбора

Чтобы для бетона приобрести качественный щебень, необходимо ознакомиться с основными критериями выбора. От этого будет зависеть качество получаемого состава.

Фракция

Важно правильно выбрать правильный гравий или щебень – какой фракции, если быть точнее. Фракция щебня – это совокупность различных частиц примерно одного размера в заливаем бетоне

Щебень будет составлять большую часть всего раствора, а, следовательно, именно от его характеристик будет зависеть качество получаемого фундамента.

Щебень для бетона фракции 5-10 мм

Щебень, добавляемый в бетон, сведет к минимуму процесс усадки, а также повысит прочностные характеристики, сделает фундамент более устойчивым к нагрузкам. Прочность раствора будет зависеть от прочности смешивания бетона. На этот показатель прямое значение оказывает плотность бетона. Чтобы понизить количество образуемых пустот в растворе, необходимо правильно подобрать фракцию щебня, а также песка. Самый оптимальный вариант – использовать щебень крупной и мелкой фракции, чтобы пустоты между большими элементами заполнились маленькими частицами.

Соотношение марки бетона и марки щебня

Связующим звеном в любом бетонном составе является цемент. Хорошим для бетона считают Портландцемент, имеющий 80% силикатов кальция в своем составе. Повышенное содержание этого вещества обеспечивают хорошую адгезию получаемого раствора

Показатели устойчивости к морозам также высоки, что особенно важно в условиях строительства в России. Для строительства обычно используют цемент марки М500

Его необходимо хранить в специально подготовленных помещениях.

Щебень необходим для придания прочности бетона. В большинстве случаев фракции используются от 8 до 40 миллиметров

Важно следить, чтобы в состав не падали различные примеси и грязь. Если раствор готовится своими руками, то используют несколько разновидностей щебня, имеющих разную форму

Чтобы подобрать идеальное соотношение всех компонентов, следует ознакомиться с требованиями производителя для определенной марки цемента и марки щебня. К примеру, чтобы создать беседку и клумбу, а также маленькие дорожки можно использовать обычный цемент М100. Для возведения частного дома М250. Для конструкций, которые будут подвергаться большим нагрузкам – М400 или выше. Нет необходимости выбрать марку с запасом, поскольку таким образом можно будет бесполезно потратить деньги на необходимую смесь.

Также имеется вариант воспользоваться онлайн калькулятором расчёта и вычислить все пропорции.

Изучив эту информацию, можно понять, какой щебень нужен для бетона.

Расчет цифрах

Для правильного расчета необходимо располагать следующими данными:

  • толщина слоя щебня;
  • площадь выполняемых работ (длина и ширина фундамента для изготовления бетона, участка для отсыпки и пр.);
  • удельный вес щебня;
  • коэффициент уплотнения демонстрирует, как плотно утрамбовывается щебень при помощи специального оборудования: катка или виброплиты, показатель приравнивается к 1,3.

Кубовидный щебень уплотняется лучше лещадного. Фото Грунтовозов

Удельный вес и плотность указываются в соответствующих сертификатах и сопровождающих документах. В случае, если данные отсутствуют, то необходимо брать усредненные величины.

Расчет кубов щебня на 1 куб бетона

Бетонные растворы с щебнем используются прежде всего при строительстве фундаментов. Количество компонентов смеси, в том числе и щебня, возможно рассчитать с помощью формулы или узнать из рецептов бетона различных марок.

1) Количество щебня по формуле определяется из расчета на один кубический метр бетонной смеси. Представим что толщина слоя укладки составляет 400 мм. Чтобы вычислить объем необходимо перемножить данные ширины, длины и высоты. Соответственно расчеты выглядят следующим образом — 1 м. х 1 м. х 0,4 м. = 0,4 куб.м. Полученная величина умножается на коэффициент уплотнения и удельный вес щебня.

Представим, что для строительства фундамента используется гранитный щебень, этот прочный материал подходит для решения любых задач в различных сферах деятельности. В результате расчеты выглядят так: 0,4 куб.м. х 1,3 х 1,47 т. = 0,7644 куб.м. — это необходимый объем щебня на один куб бетона. Чтобы узнать общее количество щебня для строительства фундамента необходимо данное число умножить на площадь основания.

Справка. Расчет щебня для строительство дороги осуществляется по аналогичной схеме. Но толщина слоя в данном случае составляет 150 мм. Расчеты следующие: 0,15 куб.м. х 1,47 (для гранитного щебня) х 1,3 = 0,287 куб.м.

2) Определить количество щебня для бетонной смеси возможно по рецептам приготовления растворов. Высчитать точное количество компонентов невозможно, так как объем материалов может в незначительной степени отличаться. Однако, следует придерживаться следующих пропорций:

  • 1 часть цемента;
  • 1 часть щебня;
  • 3 части песка;
  • в необходимом количестве в сухую смесь вводится вода, которая добавляется в последнюю очередь и небольшими порциями, чтобы добиться оптимальной консистенции раствора.

Для получения бетона различных марок прочности следует применять отличающиеся друг от друга пропорции компонентов:

Марка бетонаМассовый состав цемент : песок : щебень, в кг.
М1001 : 4,6 : 7
М1501 : 3,5 : 5,7
М2001 : 2,8 : 4,8
М2501 : 2,1 : 3,9
М3001 : 1,9 : 3,7
М4001 : 1,2 : 2,7
М5001 : 1,1 : 2,5

Заимствование пропорций из табличных данных значительное упрощает процесс подсчета. Но при этом исполнителю потребуется также выполнить перевод массы щебня в его объем, так как некоторые производители и поставщики реализуют материал в кубических метрах.

Для засыпки определенной площадки

Для определения количества щебня для засыпки определенной площади необходимо рассчитать, определить или уточнить размеры обрабатываемой территории и толщину слоя отсыпки, а также удельный вес и коэффициент уплотнения материала, которые представлены в сертификатах или документации производителя или поставщика. Кроме этого, возможно использовать рекомендации из ГОСТов 8267-93 и 8269.0-97.

Отсыпка территории щебнем. Фото Грунтовозов

Расчеты выполняются по формуле: V = S x h, где:

  • S — площадь покрытия;
  • h — толщина слоя щебня.

Например, площадь засыпки составляет 100 кв.м., а толщина слоя — 100 мм. Результат подсчетов составляет 10 куб.м. Полученную величину необходимо умножить на насыпную плотность и коэффициент уплотнения. Формула для расчетов выглядит следующим образом:

m = V x 1,4 (средний показатель насыпной плотности для фракции 5-20) х 1,3 = 10 х 1,33 х 1,3 = 18,2 т.

Чтобы получить объем щебня для засыпки необходимо полученную массу разделить на показатель насыпной плотности: V = 18,2 / 1,4 = 13 куб.м.

Гранитный щебень

Описание

Гранитный щебень – нерудный строительный материал, который извлекается из твердой породы. Монолитная скала представляет собой застывшую магму, которая находится на значительной глубине. При производстве этого строительного материала придерживаются нормативов ГОСТ 8267-93.

Фракции этого щебня: 0-5 мм, 5-10 мм, 5-20 мм, 20-40 мм, 40-70 мм, 70-120 мм. Наиболее востребованным на рынке считается гранитный щебень фракции 5-20 мм, применяющийся в производстве бетона и асфальта.

Сфера применения

Гранитный щебень применяется в создании железобетонных конструкций, при строительстве оснований дорог и железнодорожных путей, площадок и тротуаров.

Основные характеристики щебня

Разобравшись с тем, зачем щебень в бетоне, необходимо указать и несколько основных характеристик, от которых зависят технические показатели готовых смесей:

  1. Плотность. Влияет на прочность готового изделия. Оптимальной можно назвать плотность, которая варьируется в пределах 1,4-3 гр/см3.
  2. Лещадность. Под этим термином понимают плоскость камней. На основе этого показателя выделяют несколько видов щебня: кубовидный, остроугольный, пластинчатый. Максимальной прочностью обладают кубовидные зерна.
  3. Прочность на сжатие. Этот показатель определяют в процессе сжатия и дробления горной породы.
  4. Фракция. Характеристика входит в число основных. Под ней принято понимать размеры камней (зерен). Выделяют 3 основные категории: крупный, средний и мелкий. Зная основные характеристики и особенности, можно выбрать оптимальную фракцию щебня для бетона М300, М100 и любого другого.
  5. Радиоактивность. Указывается на упаковке. Она означает, какой естественный радиоактивный фон имеет строительный материал. Класс I можно использовать в любых строительных работах, в том числе и в возведении зданий. II — для строительства автотрасс.
  6. Морозостойкость. С помощью такой характеристики указывают, при каких температурных режимах сохраняется прочность готового бетона. Данный показатель пишут с помощью буквы. Рядом с ней указывают цифру — это означает, сколько замораживаний и оттаиваний может выдержать щебень бетонный. Для климата Москвы и большинства других регионов России лучше выбирать материал с показателем F300.

ПРИЛОЖЕНИЕ А(обязательное)

Содержание вредных компонентов и примесей

1 К основным компонентам, снижающим прочность и долговечность бетона, относят включения:

– глинистых минералов (монтмориллонита, каолинита и др.);

– слюд и гидрослюд и других слоистых силикатов;

– асбеста;

– органических веществ (угля, лигнита, горючих сланцев, гумусовых кислот и др.);

– минералов, неустойчивых к процессам выветривания (хлорита, цеолита, апатита, нефелина, фосфорита).

2 К основным компонентам, вызывающим ухудшение качества поверхности и внутреннюю коррозию бетона, относят включения:

– пород и минералов, содержащих аморфные разновидности диоксида кремния (халцедон, опал и др.);

– серосодержащих пород и минералов (пирит, марказит, пирротин и другие сульфиды, а также гипс, ангидрит и другие сульфаты);

– пород и минералов, содержащих оксиды и гидрооксиды железа (магнетит, гетит и др.);

– слюд, гидрослюд и других слоистых силикатов.

3 К основным компонентам, вызывающим коррозию арматуры в бетоне, относят включения галогеносодержащих минералов (пирит, марказит, пирротин и другие сульфиды, гипс, ангидрит и другие сульфаты).

4 Щебень и гравий применяют в бетоне без ограничений, если содержание пород и минералов, относимых к вредным компонентам, не более:

50 ммоль/л аморфных разновидностей диоксида кремния, растворимых в щелочах;

1,5% по массе сульфатов (гипс, ангидрит) и сульфидов, кроме пирита (марказит, пирротин, гипс, ангидрит и др.) в пересчете на ;

4% по массе пирита;

15% по объему слоистых силикатов, если слюды, гидрослюды, хлориты и другие являются породообразующими минералами;

0,1% по массе галоидных соединений (галит, сильвин и др., включая водорастворимые хлориды) в пересчете на ион хлора;

0,25% по массе свободных волокон асбеста;

1,0% по массе угля и древесных остатков;

10% по объему каждого из перечисленных породообразующих минералов (магнетита, гетита, гематита и др., апатита, нефелина, фосфорита) или их суммы в количестве не более 15%.

ПРИЛОЖЕНИЕ Б (Исключено, Изм. N 2).

УДК 691.22:006.354

МКС 91.100.15

Ж17

ОКСТУ 5711

Ключевые слова: щебень, щебень из горных пород, гравий, щебень из гравия, строительные работы

Электронный текст документа

и сверен по:

, 2018

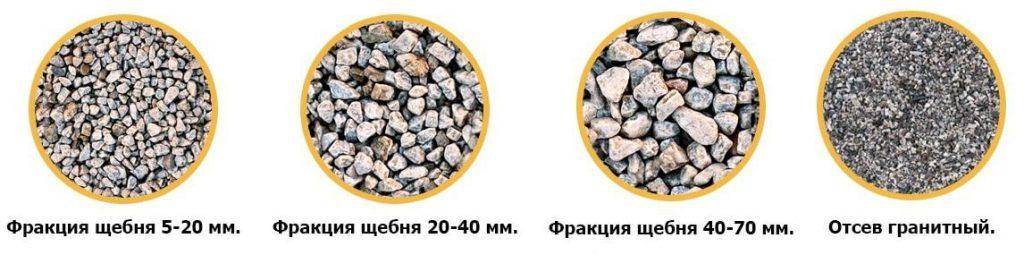

Разделение на группы по фракциям

  • Гранитный щебень фр-ции 2-5 мм — это мелкий отсевный материал из гранита. Характеризуется высоким процентом частиц пыли — до 25%, в среде строителей даже не считается за полноценный камень. Гранитная крошка размером 5 мм и мельче является скорее продуктом переработки, возникающим во время просева основного материала.
  • Гранитный щебень фракции 5-20 мм. Характеризуется отсутствием частиц пыли, или же незначительным их содержанием. Один из тех материалов, которые применяются довольно часто.
  • Гранитный щебень фракции 20-40 мм. Использование в строительстве этого вида происходит чаще других, частицы пыли отсутствуют.
  • Фракция 25-60 мм. Этот вид щебенки используется в строительстве нечасто. Низкий процент пылесодержания.
  • Щебень гранитный фракции 40-70 миллиметров. Самая крупнокалиберная фракция из всех.

Вторичный

Вторичный щебень – это продукт переработки строительного мусора: бетона, асфальта или кирпича.

Несмотря на то что по уровню морозостойкости и прочности данный материал уступает своим натуральным разновидностям, он часто используется в качестве крупного наполнителя бетона.

Стоимость вторичного щебня может быть в два раза ниже, чем, к примеру, у гранитного.

Сфера применения:

  • благоустройство территории;
  • укрепление слабых грунтов.

Для того чтобы понять, какой щебень для бетона лучше выбрать, недостаточно определиться только с видом заполнителя, необходимо знать его типы фракций и область применения в каждом случая.

Виды

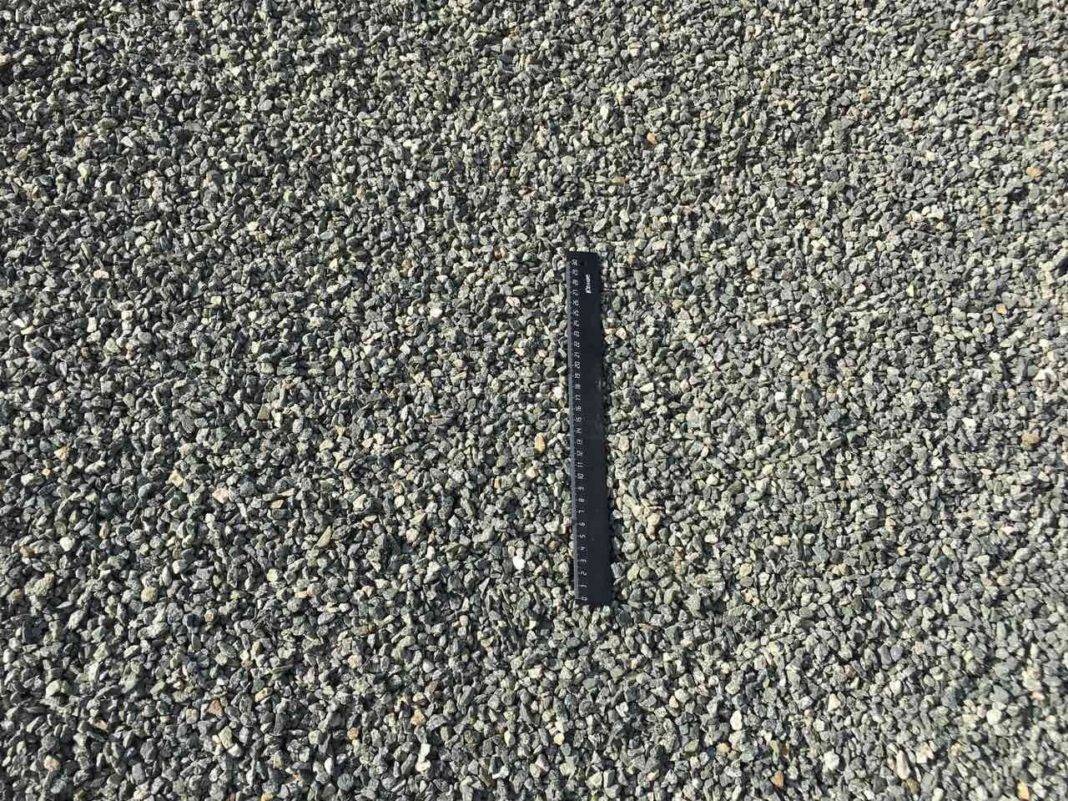

Гранитный

О скалярной физической величине вещества (плотность) многим знакомо еще со школьной скамьи – для его измерения учитывается масса вещества и его объем.

Это число в несколько раз ниже, чем удельная плотность щебня в первоначальном состоянии. Такую существенную разницу можно объяснить образованием воздушных прослоек. Из-за этого собственно технологи вывели насыпную скалярную физическую величину.


Гранитный

Одну из существенных ролей здесь также отдается фракциям дробления – когда они уменьшаются, увеличивается удельный вес. Поэтому скалярная физическая величина материала 20-40, в несколько раз выше, чем у 40-70 (из-за того, что там меньше прослоек воздуха).

Также крайне значимым считается скалярная физическая величина материала исключительно в сухом виде. Существует не только гранитный продукт дробления скальных горных пород, как многие привыкли думать. В строительной области используются известняковые, шлаковые, а также гравийные материалы.

Все они выделяется своими качествами и насыпной скалярной физической величиной. Плотность известнякового щебня от 1.8 до 2.6 т/м3, плотность гравийного щебня 1.35-1.450 т/м3, плотность известнякового щебня – 1.28 т/м3.

Известковый (известняковый)

Уникальными свойствами выделяется известковый щебень.


Известняковый

Фракции от 5-40 мм выделяются такими показателями:

  • насыпной скалярной физической величиной – 1300 кг/м3;
  • лещадностью – не более двенадцати процентов;
  • наличием остатков пыли и слабой породы – не больше двух процентов, не больше девяти процентов;
  • маркой прочности – 600-800;
  • наличием пор – не больше 7,3 %;
  • процентное соотношение аккумуляции влаги, и стойкость к минусовым температурам – не более 4%, Ф-150;
  • поглощение влаги – 2,5%;

Более подробно о известняковом щебне смотрите на видео:

Гравийный

Рациональнее использовать гравий как наполнитель для бетонной и железобетонной конструкции, при возведении монолитных объектов, для перекрытия объектов плитами.


Гравийный

Для него выделяются такие показатели:

  • объемная насыпная плотность щебня строительного –1400 кг/м3;
  • крепость – 1200;
  • стойкость к воздействию минусовых температур – F-350.


Характеристики

Шлаковый

Если щебень шлаковый, то его средняя скалярная физическая величина может варьироваться в границе 800 кг/м3. Для прочности необходимо учитывать необходимую марку.


Шлаковый

Крепкие: 800-1200, а максимально крепкие– 1400-1600. Для вторичного класса прочности может быть в границе 1.2-3 т/м3.

Черный

Рассматриваемый материал принято считать рядовым или фракционным. Его также различают по способу производства и укладки. Он может быть холодным, теплым, а также горячим.


Черный

По габаритам крупинок выделяются:

  • массивные – 4-7 см (необходимо расклинивание);
  • средние – до 2-4 см (допустимый размер);
  • самые маленькие – до 0.5-1.5 см (крошку используют в смеси).

Холодный строительный

Холодный тип используют при ремонте магистралей, теплый и горячий трудно недооценить для всех других строительных целей.


Холодный

При этом показатели объемного вес щебня такого специфического цвета, другими словами его скалярная физическая величина, обязана быть не меньше 2.6-З.2 т/м3, при прочности — от 80Мпа.

Долерит

В чем отличие от декоративного камня? На рынке можно также встретить материал, который называется долерит.


Долерит

Если на поверхность материала попала влага, на ней тут же появляется глянец. Его часто используют как камень для отделки в ландшафтном дизайне, а также для архитектурных сооружений.

Подведение итогов и рекомендации

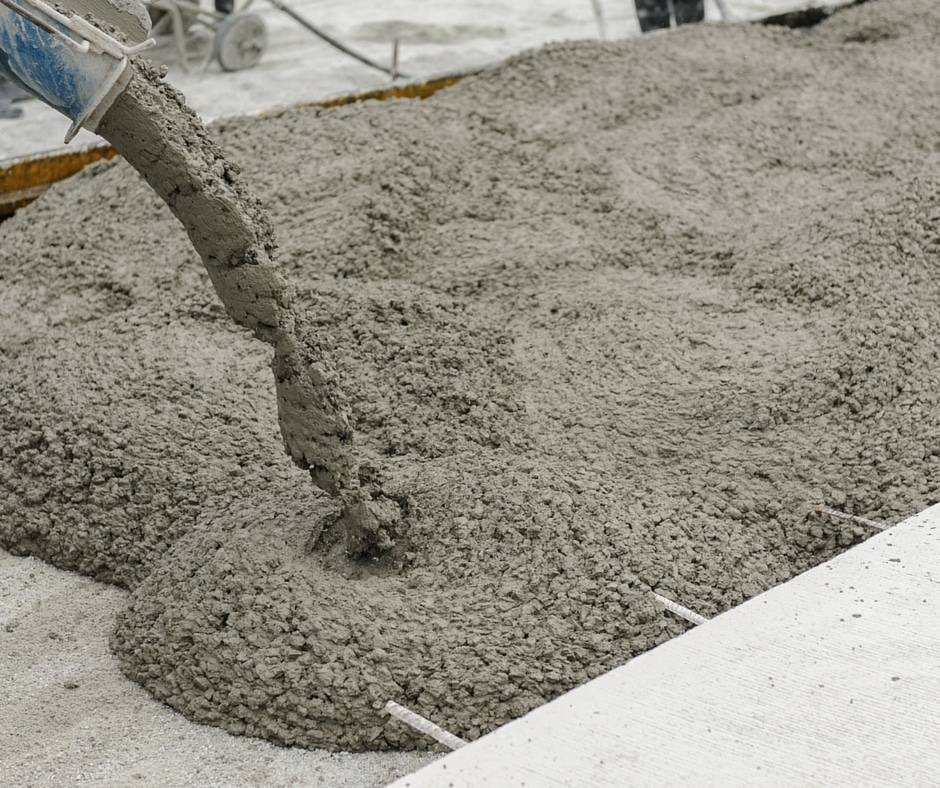

Чтобы получить на выходе качественный и долговечный раствор, необходимо руководствоваться некоторыми правилами, благодаря которым можно будет лучше понимать, какой щебень используют для бетона.

  1. Увеличивая плотность бетона путем введения заполнителя мелкой фракции, можно повысить расход цемента и, как следствие, получить удорожание строительства.
  2. Для приготовления равномерного, качественного бетона необходимо следить за чистотой наполнителя (без грунта, пыли, грязи).
  3. Для лучшей прочности бетона при схватывании целесообразно использовать крупные фракции совместно с мелкими, которые смогут заполнить собой пустоты. В таком случае будет достигнута необходимая прочность и долговечность, а также не будет проблем с усадкой.
  4. Для того чтобы рассчитать, сколько нужно щебня на куб бетона, необходимо знать технологии по изготовлению раствора: смесь для бетона замешивается в пропорции 1:3:5. Иными словами, на 1 часть цемента берут 3 части песка и 5 – щебня. К примеру, на 1 ведро цемента приходится 3 ведра песка и 5 – щебня. С другой стороны, требуемый расход можно посчитать по формуле: Требуемая масса щебня = объем*насыпная плотность. Последнюю берут из паспорта качества или соответствующего сертификата по сыпучим материалам.
  5. Весь щебень должен быть полностью покрыт бетоном.
  6. Заполнитель должен быть на 2-3 марки выше, чем планируемая марка раствора, что связано с продолжительным набором прочности и плотности бетона (полгода, год и больше).
Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
