Как построить двухскатную крышу с террасой: типы конструкций и пошаговая инструкция

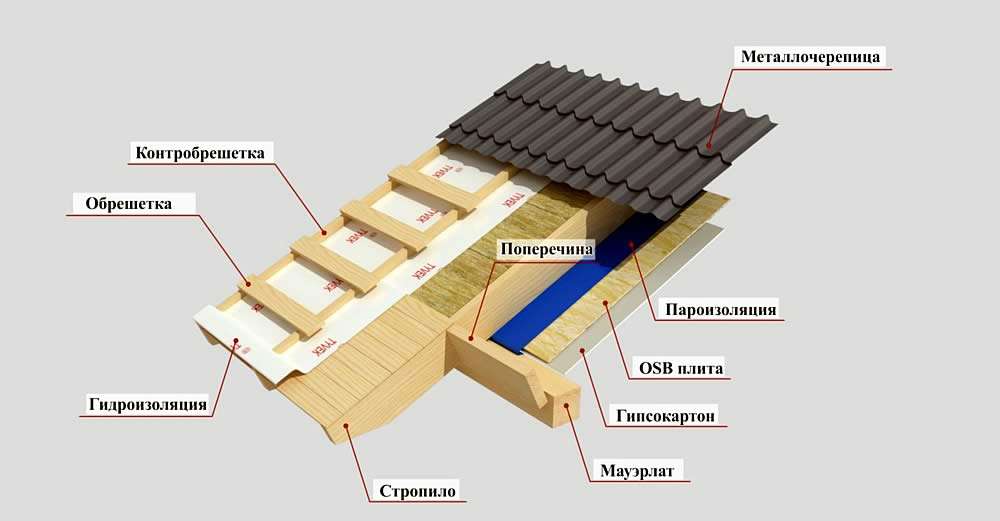

Обрешетка кровли

После монтажа утеплителя создается обрешетка, которая необходима для закрепления кровельного материала. Для ее создания могут использоваться доски или стальной профиль.

Укладка материала зависит от типа покрытия. Если будет происходить укладка рубероида, битумной черепицы и других подобных материалов, создается сплошная обрешетка. Интервалы между ее элементами должны составлять не более полутора сантиметров.

Если используется шифер или металлопрофиль, создается обрешетка, расстояние между элементами которой должно составлять около полутора метров. Между элементами обрешетки оставляется около 30-40 см.

Определение угла наклона

Можно для такого расчета исходить из материала кровли,
который будет использоваться в дальнейшем, ведь у каждого из материалов имеются свои требования:

  • Для
    размер угла ската должен быть более 22 градусов.
    Если угол будет меньше, то это сулит попаданием воды в зазоры;
  • Для
    такой параметр должен превышать 14 градусов,
    в ином случае листы материала могут быть сорваны веером;
  • Для
    угол может быть не меньше, чем 12 градусов;
  • Для битумной черепицы такой показатель должен равняться не более чем 15 градусов.
    Если угол будет превышать такой показатель, то есть вероятность сползания материала с кровли во время жаркой погоды, т.к. прикрепление материала проводят на мастику;
  • Для материалов рулонного типа, вариации значения угла могут быть в пределах от 3 до 25 градусов.
    Этот показатель зависит от числа слоев материала. Большее количество слоев позволяет сделать угол наклона ската большим.

Стоит понимать, что чем больше угол ската, тем больше площади свободного пространства под крышей, однако и материала требуется для такой конструкции больше, а, соответственно и затрат.

Более подробно про оптимальный угол наклона вы можете прочитать .

Важно: минимально допустимое значение угла ската равно 5 градусов. Формула для расчета угла ската проста и очевидна, учитывая, что изначально имеются параметры ширины дома и высоты конька

Представив в разрезе треугольник, можно подставлять данные и проводить вычисления, пользуясь таблицами Брадиса или калькулятором инженерного типа.

Формула для расчета угла ската проста и очевидна, учитывая, что изначально имеются параметры ширины дома и высоты конька. Представив в разрезе треугольник, можно подставлять данные и проводить вычисления, пользуясь таблицами Брадиса или калькулятором инженерного типа.

Нужно вычислить тангенс острого угла в треугольнике. В данном случае он будет равен 34 градусам.

Формула: tg β = Нк / (Lосн/2) = 2/3 = 0,667

Определение угла наклона крыши

Выбор кровельного материала

При подборе материала учитывают:

Срок службы покрытия кровли

Цену за погонный метр и сложность монтажа

Защиту чердака от перепадов температуры или посторонних шумов

Стойкость к внешним климатическим воздействиям, определяющая срок службы кровли

Металлочерепица

Черепица выполнена из стального оцинкованного листа, покрытого слоем лака для получения требуемого оттенка.

Металлочерепица отличается небольшим удельным весом.

Мне нравится2Не нравится

Отличается повышенной механической прочностью и небольшим удельным весом, для монтажа не требуется специальная подготовка обрешетки. Недостатками металлической черепицы являются повышенная теплопроводность и плохая защита чердака от посторонних шумов (например, от звуков при падении капель дождя).

Мягкая кровля

К бюджетным кровельным материалам относят эластичную черепицу и рулонное покрытие. Для изготовления используют стекловолокно с пропиткой битумной мастикой и последующим нанесением минеральной декоративной крошки. Эластичные панели упрощают монтаж, покрытие не пропускает посторонние звуки и не требует частого ухода.

Мне нравится2Не нравится

Композитная черепица

Покрытие изготовлено из стального листа с покрытием на основе алюминия с цинком и добавлением кремния. Материал отличается повышенной стойкостью к коррозии, срок службы доходит до 100 лет. Композитная черепица может иметь разные цвета, монтаж не требует использования специального инструмента. Недостатком материала является повышенная цена, которая окупается долговечностью.

Композитная черепица имеет повышенную стойкость к коррозии.

Мне нравится2Не нравится

Профнастил

Металлический лист с полимерным покрытием используется при строительстве заборов или бюджетных крыш. Панели выдерживают перепады температур и имеют высокую механическую прочность. Для крепления применяют винты с резиновой шайбой, постепенно теряющей эластичность и пропускающей воду.

Мне нравится2Не нравится

Ондулин

Материал представляет собой шифер из прессованной целлюлозы с пропиткой полимерной или битумной мастикой. Добавление пигмента позволяет получать разные цвета покрытия, которое имеет небольшой удельный вес.

Ондулин при падении температуры становится хрупким.

Мне нравится2Не нравится

Фальцевая кровля

Материал изготовлен из стального листа с антикоррозионным покрытием (например, оцинковкой или полимерами). При укладке боковые кромки соединяют фальцем, обеспечивающим герметичность стыка. Для крепления не требуется сверлить отверстия и забивать гвозди, полосы отделки удерживаются на обрешетке специальными зажимами.

Мне нравится2Не нравится

Установка стропильной системы

Стропила собирают перед установкой на мауэрлат. При этом первоначально монтируют краевые «ноги», а лишь потом приступают к конструированию внутренних опор. Перед установкой можно собрать только треугольники стропил, а поперечные балки, арки, бабку и несущую ногу можно монтировать уже наверху. Инструкция по сборке стропильной системы двускатной крыши своими руками:

  1. Наверх поднимают первую пару стропильных ног, которые устанавливают на временные крепежи.
  2. По такому же принципу устанавливают вторую фронтальную пару.
  3. Между двумя парами стропильных ног необходимо натянуть веревку, которая будет выполнять роль регулятора при равнении промежуточных элементов стропил.
  4. Все пары поочередно поднимают наверх, размещая их через равные промежутки. После установки последней треугольной конструкции по верхнему контуру укладывают коньковый брус.

Установка двускатной крыши своими руками

Работы по монтажу стропильной системы начинаются с установки мауэрлата.

Крепление несущего устройства на стене

Мауэрлат делают из древесины повышенной прочности — дуб, лиственница и т. д. При отсутствии таких материалов можно использовать сосну.

Брус бывает стандартной длины — 4 или 6 метров. Поэтому соединение нескольких деталей по длине неизбежно. Оно производится с запилом соединяемых концов «вполдерева», например, для бруса сечением 150х150 миллиметров выполняется выборка размером 75х150 длиной 300 мм. Концы соединяются внахлёст. Крепление производится двумя или четырьмя винтами М12 или М14 с установкой шайб большого диаметра. По такому же принципу брусья соединяются по углам. Готовая конструкция представляет собой правильный прямоугольник, который устанавливается на верхнюю плоскость стены по периметру.

Два бруса сращиваются при помощи выборки древесины на каждом из них. Затем они скрепляются болтами

Технология установки мауэрлата предусматривает его размещение строго по оси стены или со смещением в любую сторону. При этом нельзя размещать опорный брус ближе 5 сантиметров от края. Для увеличения срока службы мауэрлат следует устанавливать с прокладкой гидроизоляции по поверхности стены. Чаще всего для этого применяется рубероид.

Способы крепления мауэрлата к стене

  1. Установка на анкерные болты. Идеальный вариант при монолитном исполнении стен. Резьбовые шпильки замуровываются в стену при её отливке.
  2. Нагели из древесины. Их заколачивают по просверленному отверстию. При такой фиксации используется дополнительный металлический крепёж.
  3. Скобы кованые. Их применяют с заранее установленными закладными деталями из древесины.
  4. Шпилька или арматура. Штыри замуровываются в процессе кладки стены и выводятся через опорный брус по просверленным отверстиям. Диаметр крепёжных деталей должен быть 12–14 миллиметров, выступ над поверхностью бруса — 10–14 сантиметров.
  5. Стальная проволока. Жгут из двух или четырёх проволочных жил устанавливается при кладке стены за 2–3 ряда до её окончания. Затяжка мауэрлата производится с использованием ломика. Часто применяется в качестве дополнительного крепления опорного бруса.
  6. При устройстве армирующего пояса также используется крепление на шпильки или анкерные болты.

Места установки креплений должны находиться приблизительно посередине между стропильными ногами.

Конструкция стропильной системы двухскатной крыши ‒ Основные элементы кровли

Конструкция стропильной системы двухскатной крыши, состоит из множества элементов. Монтаж следует начать только, после подробного изучения каждого из них, а также, правильного определения, оптимального их сечения. Поэтому, далее, мы подробно разберем каждый элемент, кровельного сооружения…

Стропильная система двухскатной крыши ‒ Мауэрлат

Во время монтажа элементов, под металлочерепицу или другого покрытия, рекомендуется использовать брусы, с сечением 150 на 150 или 200 на 200 мм. Именно такие размеры, позволяют более качественно распределить нагрузку. Далее, требуется определиться с способом закрепления конструкции. Он зависит от стройматериала стен здания. Существует несколько, оптимальных вариантов фиксации:

Схема крепления мауэрлата к стене

  1. Каркасные, брусовые или бревенчатые стены, как правило, не требуют установки мауэрлата. Например, в каркасном здание, опорой для стропильных ног, служит верхняя обвязка стен. А вот у дома из бруса или бревна, мауэрлатом является, верхний венец. И в первом, и во втором случае, главное, выполнить грамотно и надежно, закрепление элементов к стенам.
  2. При сооружение кровли на зданиях из легких бетонов, нужно дополнительное обустройство. К легким бетонам, относят следующие стройматериалы: пенобетон, шлакобетон, керамзитобетон и т.п. Подобные стены быстро разрушаются, если опереть на них крышу, не равномерно. Для равномерного распределения нагрузки, требуется, по обрезу стен, провести заливку монолитного железобетонного пояса. Во время обустройства пояса, закладывается специальная проволока, шпильки или болты, на которые, далее, надежно крепят мауэрлат.
  3. Для кирпичных коробок, железобетонный пояс, можно не делать. Для этих целей, чтобы соединить с обвязочным брусом, в кладку заводят проволоку. С ее помощью, далее, оборачивают мауэрлат вокруг и закручивают. Второй вариант – в кладку, за один ряд до обреза стен, с внешней стороны, заводят, пропитанные антисептиком, деревянные брусы. Далее, мауэрлат и брусья, скрепляют, с помощью скоб. Возможно также, использование шпилек и болтов, но для закрепления их, уже потребуется заливка монолитного пояса.

Стропильная система двухскатной крыши ‒ Стропила

После надежной фиксации мауэрлата, устанавливаются стропильные ноги. Оптимальное сечение стропильных ног, определяется, в зависимости от шага несущих балок, их пролета, снеговой нагрузки и будущего настила крыши. При монтаже каркаса, под металлочерепицу, при шаге, к примеру, в 600 мм, рекомендуется, в зависимости от пролета, соблюдать следующие параметры:

  • 3 м – 40 на 150 мм;
  • 4 м – 50 на 150 мм;
  • 5 м – 50 на 175 мм;
  • 6 м – 50 на 200 мм.

Таблица средних значений стропильных ног

Представленные параметры, имеют средние значения. Чтобы иметь более точные расчеты, лучше обратится к специалисту или дополнительно, прочитать и изучить, специальную литературу.

Выполнить качественно, фиксацию стропильных ног к мауэрлату, в основном, можно двумя способами:

  • С зарубкой;
  • без нее.

Крепление стропильных ног к мауэрлату с зарубкой и без

В первом варианте, выполняется запил на обвязочном брусе, а во втором, к стропиле прибивают специальную дощечку, которая становится упорным приспособлением. Далее, закрепление, для всех способов, выполняют одинаково. При помощи металлических уголков, наклонную балку, чтобы она не смещалась относительно проектного положения вдоль мауэрлата, надежно фиксируют. Или-же, дополнительно вбивают под углом, обычные гвозди.

Схема крепления стропил при помощи проволоки и на скобы

Помимо этого, требуется качественно, скрепить стропило со стеной. Правильное выполнение действий, предусмотрено в нормативных документах. В основном, производить скрепление, можно двумя способами:

  1. На скобы (для деревянных построек);
  2. При помощи скрутки из проволоки (для каменных стен дома).

Выполнять закрепление, по строительным нормативам, следует через одну ногу. Такой подход, позволит более надежно закрепить крышу к коробке, капитального строения. Если провести монтажные работы правильно, на должном высоком уровне, то можно не переживать за ее техническое состояние, даже в самый сильный ветродув.

Стропильная система двухскатной крыши ‒ Стойки, стяжки, подкосы

Элементы стропильной системы двухскатной крыши, как стойки, стяжки и подкосы, в основном, делают из досок. Оптимальные параметры толщины, как правило, от 32 до 50 мм. Исключением, могут являться – стойки. Здесь уже, допускаются доски и большей толщины: от 50 до 100 мм. Как показывает практика, лучше всего, крепление производить на шпильки или с применением опорных брусков. Оптимальный вариант, в основном, зависит от конструкционных особенностей, кровельного сооружения.

Особенности монтажа – простое в доступном

Для того чтобы правильно сделать и собрать двухскатную конструкцию, нужно не ошибиться с подбором стропильного сечения и интервалом (шагом) между стропилами. Например, беседки, как правило, имеют не очень большое расстояние между пролетами. Значит, для них можно использовать 3-метровые стропила с максимальным сечением 5х15 см. При этом между ними рационально использовать шаг в 90 см.

Не знаете, как высчитать необходимые расстояния и размеры? Воспользуйтесь стандартными таблицами-помощницами для расчета шага и длины стропильных ног:

Проще и удобней всего начать сборку крыши на земле – близ беседки. Точно перенеся с чертежа все расчеты и замеры устройства, сделайте соответствующую подгонку материала, и скрепите стропильные ноги. Затем поднимите полуфабрикат конструкции вверх — на канате. И только после этого соедините их с мауэрлатом: либо с помощью запилов, либо гвоздями или скобами, либо уголками и саморезами.

Важно надежно и точно зафиксировать стропила к опорному брусу, для чего можно использовать промежуточное крепление – подпорку из рейки или доски. Прикрепив крайние ноги, выставите их вертикально, используя уровень, затем натяните разметочную нить или бечевку – на коньке и с двух сторон между ногами

Все остальное устройство двухскатной конструкции выставляйте именно по этим нитям, они обеспечат ее равномерность. А подпорки тем временем станут гарантом устойчивости стропильной системы – пока не будет сделана обрешетка (затем их нужно будет снять).

Следующий этап – установка обрешётки. Если используете мягкий кровельный материал (например, металлочерепицу) сделайте сплошную обрешетку, а под листовую кровлю больше подойдет составная рама, шаг которой не превышает 60 см.

Покрытие можно сразу выстилать на обрешетку, но все же двухскатное устройство будет гораздо надежнее, если сделать тепло- или гидроизоляцию рамы, а лучше и то, и другое.

Не определитесь, как именно это сделать? – воспользуйтесь данными наглядной подсказки:

Финальный этап строительства двухскатной конструкции – монтаж конька. Его крепежные стороны (полки) должны в свободном состоянии полностью соответствовать углу наклона скатов и фронтальных планок.

Полки также можно установить своими руками. Так, чтобы надежно зафиксировать конек, сначала монтируется брус сечением 7х9 см, к нему (с двух сторон) 2 рейки, затем все остальные составляющие. Их закрепляют внахлест так, чтобы каждый последующий элемент перекрывал предыдущий на несколько сантиметров.

Вот в принципе и все секреты монтажа двускатной крыши, которую вполне можно сделать своими руками. Устройство ее может быть любым удобным для вас. Но если в голову не приходят никакие идеи, воспользуйтесь этой схемой-подсказкой:

И все у вас обязательно выйдет так, как задумано, главное — начать работу!

Сборка фронтона

Торцевые фронтоны устанавливают непосредственно перед укладкой кровельного материала. Собирают фронтон из деревянного бруса, изготовленного из качественных пород древесины. Модель для самостоятельной сборки выбирают, исходя из типа кровельной основы. Это может быть сплошная, разреженная или редкая модель торцевого фронтона.

Обратите внимание!

  • Трехходовой клапан в системе отопления: инструкция, как выбрать и правильно установить в частном доме
  • Чем замазать печь чтобы она не трескалась от жара, каким раствором: обзор самых эффективных методов + инструкция
  • Почему низ батареи холодный, а верх горячий — разбираем причины. Обзор рекомендаций, что делать и как исправить

Требования к строительным материалам

Для устройства стропильной системы лучшим вариантом будет использование пиломатериалов из хвойных пород древесины – сосны, ели или лиственницы, I – III сорта.

Материал для стропил берется не ниже II сорта, мауэрлат изготавливается из досок или бруса II сорта, для стоек и прогонов берется материал II сорта, обрешетка изготавливается из пиломатериала II-III сорта, это зависит от кровли. Ригели, затяжки выполняют из материала I Сорта. На накладки, подкладки можно применять материал III сорта.

Хранить пиломатериал нужно под навесом, обеспечив защиту от солнца и влаги. Площадку для складирования выровнять, пиломатериал переложить подкладками для вентиляции.

Для монтажа потребуются крепежные элементы: стяжки, пластины, шпильки, болты с шайбами и гайками, саморезы с прокладками ЕРDМ, толщиной 2,8мм, монтажная лента, кронштейны оцинкованные.

Кронштейны применяются при креплении мауэрлата, крепят их гвоздями или саморезами.

КР уголки служат для прикрепления стропил к мауэрлату, препятствуют смещению стропил.

Весь крепежный материал должен быть изготовлен из высококачественного материала и иметь защиту от коррозии.

Процесс обрешетки двухскатной крыши

Обрешетка — это завершающий этап возведения конструкции двухскатной крыши. Для этого необходимо сверху стропил положить горизонтально узкие брусья, которые добавят ей прочность и надежность, позволят забираться по ней, когда понадобится ремонт, а также не дадут кровельному материалу деформироваться.

До того времени, пока не появится обрешетка и кровля крыши, стоит заняться устройством досок карниза. Карнизы закрывают обрезными строганными дюймовыми досками. Однако, можно воспользоваться и иным видом материалов, например, декоративным.

Утепление потолочных перекрытий зависит от обшивки крыши дома. Кровля может быть закреплена как до, так и после этого мероприятия. Тип утеплителей и возможность их транспортировки на перекрытия решают очередность этих действий. Допустим, при использовании просеянного шлака, керамзитовой засыпки или опилок, необходимо вначале доставить утеплитель на перекрытие дома. Это позволит избежать многих неудобств.

При утеплении перекрытий листовым теплоизоляционным материалом, креплением кровельных элементов необходимо заняться сразу, как только будет установлена стропильная система двухскатной крыши.

После установки кровельного материала необходимо провести мероприятия по утеплению потолочных перекрытий дома. Это позволит ускорить производство работ.

Материалом для покрытия кровли могут служить:

  • металлочерепица;
  • профлист;
  • оцинкованное железо;
  • ондулин;
  • рубероид.

Материалы для покрытия крыш

Самой простой можно считать двухскатную конструкцию, имеющую холодный чердак и покрытую рубероидом. Напротив, особенно трудоемкими считаются работы по утеплению крыши, расположенную над мансардой.

Выбор кровельного материала также зависит от материалов, использованных для строительства дома, они должны гармонично сочетаться и выгодно дополнять друг друга. Фото всех кровельных материалов и видов обшивки конструкции крыши и дома помогут разобраться с разнообразием ассортимента и определиться с выбором.

Виды веранд

По своей сути веранда – это продолжение входа в дом. В качестве кровельного покрытия часто используется ондулин как наиболее легкий материал, не дающий лишней нагрузки н каркас.

Какие бывают виды веранд? Выделяют два основных вида:

Преимуществом открытой веранды является большое количество света и пространства. Эти качества могут быть подчеркнуты дополнительно дизайном. Для открытой веранды характерны классические варианты оформления и традиционные предметы декора.

Веранда может быть застекленной частично или полностью, на усмотрение владельца. В этом случае более уместны ультрасовременные виды дизайна.

Для строительства закрытой веранды пригодится подобный чертеж:

Как правильно сделать обрешетку

Перед укладкой обрешетки стропила покрывают слоем гидроизоляции, защищая ее от намокания. Гидроизоляция укладывается в горизонтальном направлении, начиная от карниза и поднимаясь вверх. Полосы настилают с напуском в 10-15 см, места стыков заклеивают скотчем.

Между обрешеткой и гидроизоляцией необходимо наличие вентиляционного зазора, для этого на каждую стропильную ногу нужно набить рейки толщиной не более 4 см.

Теперь можно обшивать стропильную систему. Обрешетку можно сделать из бруса 5*5 см или досок, имеющих толщину не более 4 см и ширину свыше 10 см. Набивать обрешетку начинают с нижней части стропил, выдерживая определенный шаг.

После монтажа обрешетки начинают обшивать фронтоны и свесы. В зависимости от бюджета строительства и желания домовладельца, можно сделать своими руками крышу двухскатную с фронтонами из пластика, профнастила или деревянных досок. Зная, как обшить фронтон дома профлистом, можно выполнить монтаж самостоятельно. Обшивку крепят к бокам стропильной ноги, пользуясь гвоздями или саморезами. Подшивать свесы можно всевозможными материалами.

Материалы, особенности конструкции

В том случае, когда веранду предусматривают на этапе проектирования дома, проблем с выбором материалов и вида конструкции нет. По сути это еще одно помещение в плане, на периферии дома, а не пристройка. Но только с высокой долей остекления и без отопления. Фундамент, стены и крыша основной части помещений и веранды представляют собой единую конструкцию. Когда веранду пристраивают к уже существующему зданию, то здесь уже нужен другой подход.

Фундамент

Обычно веранду пристраивают в нижнем уровне, и для нее нужен отдельный фундамент. Он может быть как независимым, так и привязанным к основанию дома.

Жесткую связку фундаментам делают лишь для строений стоящих на особо прочных грунтах, которые практически не дают осадку. К таковым относятся каменистые и осколочные грунты, а также сухие крупнозернистые пески. Причем жесткая связь рекомендована лишь для монолитных ленточных фундаментов.

Сборные ленты, плиты (монолитные и сборные), свайные и винтовые фундаменты не связывают между собой.

Выбор вида фундамента зависит от материалов стен веранды. Хотя любая пристройка давит на грунт меньше основного здания, и вид фундамент может быть как таким же по устройству и материалам, так и «легче» основания дома. Например, часто можно встретить, когда дом стоит на монолитном фундаменте полного профиля, а пристройку ставят на мелкозаглубленном монолитном или сборном фундаменте, и даже на сваях.

Стены

Здесь обычно действует такое же правило, как и для фундамента — стены пристройки не должны быть тяжелее фасада основного здания. В противном случае грунт под пристройкой просядет сильнее, чем под основным зданием, и это обязательно на нем скажется. Отсюда можно вывести такие рекомендации по материалам веранды:

Каркасные пристройки относятся к универсальным — их можно ставить возле любых домов, а стены затем обшить фасадными панелями, по структуре совпадающими с материалами основного здания: блок-хаусом, имитацией бруса, сайдингом под кирпич, камень или дерево.
