Дорожные плиты под фундамент: для дома, гаража, монтаж плит

Достоинства и недостатки

Применение плит дорожных под устройство фундамента – решение нестандартное, потому что с самого начала такой материал подразумевался для прокладки дорог. Благодаря тому, что в плитах с самого начала заложен неплохой показатель прочности и устойчивости к изнашиванию, изделия отлично зарекомендовали себя при строительстве легких объектов.

Плиты, используемые в качестве фундаментного основания, обладают определенными достоинствами:

из применяют под устройство монолитных, ленточных и других типов фундаментов;
отпадает необходимость устраивать глубокий котлован;
плиты отличаются неплохой несущей способностью. Это особенно актуально, если объект возводится на участке с пучинистым грунтом;
применяют плиты при устройстве оснований по слабонесущим, горизонтально-подвижным грунтам, на местах с неглубоким нахождением грунтовых вод;
работы выполняются с привлечениеv минимального количества специальной техники;
плиты отличаются неплохими тепло- и влагоизоляционными показателями;
вес сооружения равномерно распределен по всем плитам.

Получается, что фундамент на дорожных плитах представляет собой удачное решение при строительстве построек на участках с проблемными грунтами. В готовой основе будут отсутствовать шовные участки, потому что свободное пространство между плитами заполнится бетонной смесью.

Особой популярностью пользуется фундамент из дорожных плит для гаража, каркасного дома, хозяйственных построек. Только под каждый объект определяется своя толщина плит, которая может варьироваться от пятнадцати до двадцати пяти сантиметров.

Справедливо заметить, что плиты для устройства дорог имеют определенные отрицательные моменты:

довольно часто при обустройстве фундамента применяют плиты, успевшие побывать в эксплуатации. Найти их сложно, и в основном работают с новыми элементами, приобретение которых обходится достаточно дорого;
для укладки придется арендовать кран. Если плит много, их доставляют на строительную площадку специальной техникой в несколько этапов;
возникают сложности при обустройстве подвалов и кладовок, запланированных под основанием объекта;
есть необходимость в дополнительном устройстве гидроизоляционного слоя.

Технология строительства

Для сооружения фундамента из дорожных плит понадобятся:

линейный и водяной уровни;
болгарка;
совковая лопата;
шуруповерт или дрель с насадками;
крючок для вязки арматуры;
рулетка;
кельма каменщика;
колышки и строительный шнур;
трамбовка.

Перед началом работ проводят подготовку выбранной для строительства площадки, в рамках которой убирают мусор и расчищают территорию от лишней растительности. Дальнейшая работа состоит из нескольких этапов. На видео подробно рассматриваются все шаги сооружения плитного фундамента.

Разметка участка и рытье котлована

Ее проводят при помощи кольев и строительного шнура в соответствии с конструктивными особенностями и габаритными размерами дома или гаража. После выполнения разметки нужно убедиться, что длина диагоналей очерченного участка одинакова, а углы полученной фигуры равны 90 °.

Затем приступают к рытью котлована, используя лопаты или специальную технику. На ровное дно слоем 20-25 см насыпают песок и тщательно утрамбовывают, периодически его увлажняя. В результате получают песчаную подушку с ровной поверхностью.

Гидроизоляция и утепление

Поверх песчаной подушки настилают гидроизоляцию, в качестве которой можно использовать рубероид и другие рулонные материалы. Чтобы обеспечить высокую герметичность, ее выкладывают внахлест по всему дну с заходом на стенки котлована на 10-15 см. Посмотрев видео, Вы подробно рассмотрите весь комплекс работ по гидроизоляции.

Затем укладывают слой теплоизоляции, которая поможет сократить потери тепла через бетонную плиту.

Подготовка основания для укладки дорожных плит

На этом этапе возведения фундамента подготавливают опалубку, используя доски толщиной более 25 см. Из них с помощью гвоздей и саморезов собирают щиты, которые устанавливают по периметру котлована.

Чтобы предотвратить смещение опалубки, ее дополнительно фиксируют подкосами или колышками. Для утепления торцов дорожных плит на внутренней стороне опалубки следует закрепить слой теплоизоляции.

Поверх изоляции размещают каркас, который сооружают из стальных профилей с ребристой поверхностью и диаметром не менее 12 мм. Сборку арматуры можно выполнять с помощью специального крючка и вязальной проволоки или сварочных соединений. Первый способ отличается трудоемкостью, но позволяет получить гибкий и прочный каркас. Применение сварки способствует сокращению затрат времени на строительство, однако соединения получаются менее надежными.

Укладка плит и заливка бетона

На подготовленное основание дома или хозяйственной постройки укладывают дорожные плиты. Поскольку ЖБИ отличаются значительным весом, то для их перемещения используют специальную технику. Плиты размещают плотно, без зазоров, но оставляют свободное пространство между крайними элементами фундамента и опалубкой.

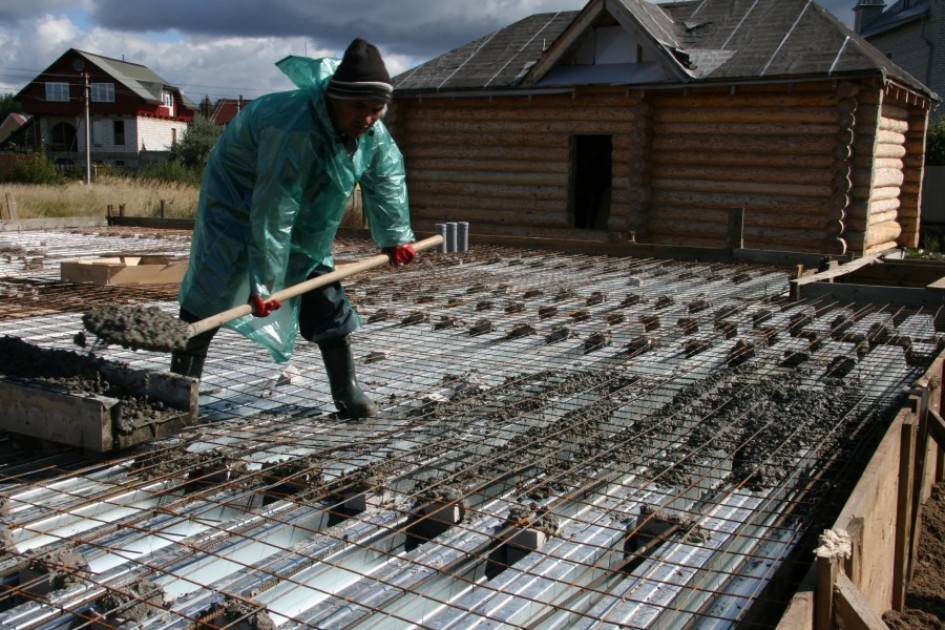

После завершения укладки поверхность заливают бетоном. Для приготовления раствора используют цемент не ниже М300, песок и щебень. Компоненты смешивают друг с другом до однородной консистенции. Можно также заказать бетон заводского производства.

Используя готовый раствор, выполняют следующие операции:

заливают в зазоры между фундаментом и опалубкой, устраняя пустоты;
заполняют щели, возникшие при укладке дорожных плит;
делают стяжку толщиной 1-3 см, разравнивая бетон с помощью кельмы и правила.

Полное схватывание бетона занимает около 28 дней, в течение которых строительные работы нужно приостановить. После завершения указанного срока опалубку снимают и продолжают возведение дома.

Технология укладки на дорогах общественного значения

Благодаря своей многофункциональности, железобетонные дорожные плиты применяют не только в масштабном дорожном строительстве, но и для мощения дорожек и проездов для автотранспорта на приусадебных участках частной застройки.

При мощении дорог и проездов общественного значения подготовка основания зависит от назначения дороги в плане предполагаемой длительности испольщования. Под временные дороги, проезды и площадки считается достаточным подготовить песчаную утрамбованную подушку, а сами дорожные плиты укладывать без установки бордюрного камня.

Бетонные дороги постоянного пользования должны укладываться на многослойное основание, состоящее из:

дренажного щебеночного слоя;
настила из нетканого геотекстиля;
плотной песчаной подушки.

Важность использования песчаной подушки. При этом установка бордюрного ограждающего камня по краям дороги обязательна

Через каждые 10 метров между камнями необходимо оставлять зазоры 5-7 см для нормального схода дождевой воды с дорожного полотна.

Дренажный слой насыпается в «корыто», которое получают в результате снятия верхнего слоя грунта по всей ширине будущей дороги на глубину 25-30 см.

После этого щебень хорошо трамбуется и покрывается слоем геотекстиля, на который насыпается песчаная подушка толщиной 10-15 см. Дорожную плиту укладывают на уплотненный песок с последующей заделкой монтажных пазов с петлями цементным раствором или мелкозернистым бетоном. В качестве крайних элементов дорожного полотна рекомендуется укладывать ПБ или ПББ с совмещенными бортовыми выступами, примыкающими к бордюрному камню.

Для улучшения качества дорожного покрытия поверхность может быть укатана асфальтом или залита сплошным слоем бетонной стяжки.

Выбор фундамента под гараж

Перед началом строительства собственного гаража, важно соблюсти общие для всех объектов правила. Определиться с типом основания нужно не только на основании своих личных пожеланий, но и с обязательным расчетом технических характеристик объекта

Если точно знать нагрузку, которую будет создавать гараж, и технические параметры подстилающих грунтов, в том числе показатели подземных вод, то можно создать оптимальный фундамент для конкретного объекта. Универсального лучшего варианта попросту не существует.

Разновидности фундаментов для гаража

Для строительства гаража есть несколько вариантов фундаментов, которые можно встретить чаще всего:

Классическое ленточное основание, слегка скорректированное с учетом масштабов строительства.
Возведение фундамента в виде монолитной плиты под всей площадью гаража.
Основание на опорах разного вида.

Большинство строителей определяют следующие базовые параметры, оказывающие влияние на выбор типа основания. Среди них упоминаются следующие:

Вид конструктивного материала, из которого будет возводиться гараж.
Эксплуатационные характеристики грунтов на участке строительства.
Уровень залегания грунтовых вод, а также их химическая активность.
Финансовые и временные возможности для реализации проекта.

Ленточное основание в качестве фундамента для гаража

Плитный фундамент под гараж обеспечивает пользователя высокими техническими и эксплуатационными характеристиками

Но важно понимать, что такой фундамент для гаража будет соответствовать стандартам только при правильном выполнении всех этапов возведения. В противном случае монолитная плита под гараж может оказаться неверным выбором и привести к сложным последствиям

Плиты ПДН

Самая востребованная в дорожном строительстве и универсальная марка изделия – прямоугольная ПДН (плита дорожная напряженная). Ее размеры составляют: длина 6 метров, ширина 2, толщина 14-18 сантиметров. Данный тип плит способен выдерживать испытания суровым климатом, сложным грунтом, неблагоприятными гидрологическими условиями.

Сборка покрытия подразумевает сварку элементов между собой благодаря наличию в их продольных гранях специальных скоб. Эти же скобы нужны для подъема плит краном. В торцевой части плиты находятся стыковочные пластины, которые вместе со скобами создают единый арматурный узел.

Плиты с рабочей поверхностью типа «вверх» чуть шероховатые за счет обработки брезентовой лентой, щеткой с щетиной из капрона, специальной накатки. Те, что с рабочей стороной «вниз», выполняются с рифлением глубиной минимум 1 миллиметров.

Также популярны аналогичные плиты с напряженной арматурой, которые маркируются, соответственно, ПДП. Они обеспечивают прекрасную адгезию с колесами транспорта (из-за рифления), стойки к морозу, водонепроницаемы, выдерживают нагрузки до 30 тонн.

Дорожные плиты: размеры по ГОСТу, виды, особенности укладки

Хоть и хочется жителям загородных поселков быть ближе к природе, без определенных элементов благоустройства обойтись не получится. В данном случае речь идет о дорожках, которые могут быть удобными и функциональными. Кроме того, они способны облагородить весь поселок.

На своем участке вы можете использовать вымостку из натурального камня, но для общих улиц все же подойдут дорожные плиты, размеры которых регламентируются государственными стандартами. Эти изделия довольно активно применяются девелоперскими фирмами и кооперативами.

Предназначение

Железобетонные плиты — это поистине уникальный материал, который идет на изготовление дорог. Они способны претерпевать высокие нагрузки. Назначение изделий самое разное.

Сюда следует отнести возведение временных дорог и создание постоянных подземных путей.

В первом случае дороги предназначаются для объектов строительства, во втором — пути ведут к предприятиям, а также малонаселенным пунктам в сельской местности, которые удалены от основных дорог на внушительное расстояние.

Приятной особенностью использования железобетонных изделий является возможность их повторной эксплуатации, если плита имеет характеристики, которые не были утрачены. Это позволяет экономить.

Из плит получается соорудить качественное дорожное покрытие, которое будет использоваться временно.

Размеры по государственным стандартам и некоторые конструктивные особенности

Описываемые изделия — это плоские прямоугольные железобетонные плиты, толщина которых варьируется от 14 до 18 см. Плиты изготавливаются на базе напряженной или ненапряженной арматуры.

Рабочая поверхность обладает рифлением. По торцевым граням имеются монтажные петли, но плиты могут сооружаются и без петлевых захватов.

Петли находятся в формованных углублениях, чтобы исключить попадание на внешнюю поверхность.

Размеры дорожных плит могут быть подобраны индивидуально с учетом предпочтений. В качестве связующего вещества выступает бетон.

Он придает жесткость изделию и устойчивость к механическим и атмосферным воздействиям. Чем выше марка бетона, тем более внушительные нагрузки способна принять на себя конструкция.

Вес плиты обычно составляет 2200 кг минимум. Бетон может иметь плотность в пределах от 2200 до 2500 кг на метр.

Из чего изготавливают

В основе довольно часто лежит бетон с морозостойкостью до W2 и F150. Дорожные плиты, вес и размер которых влияют на цену, имеют внутри стальные прутья. Благодаря им конструкция готова прослужить длительное время, сохраняя свои первоначальные свойства. Для напряженных плит используется арматура следующих классов:

Если перед вами ненапрягаемая плита, то в процессе ее производства используется арматура марок A-3C, А-3 и А-1, а также проволока Вр-1. Прутья защищены от воздействия солнечных лучей, атмосферных осадков и механических воздействий. При монтаже плиты возвращаются в исходное положение.

Напряжение, образующееся в штатном режиме, является минимальным. Что касается размеров дорожных плит, то они реализуются со следующими параметрами: длина в пределах от 1, 75 до 6 м.

«Правильное» основание: зависимость от условий

Что лучше: ленточный фундамент или плита? Отвлеченные теоретические рассуждения тут не помогут, так как необходима привязка к конкретной местности, к климату в регионе.

Ленточный фундамент

Он, в отличие от монолита, будет оптимальным выбором для сухих, устойчивых, плотных почв (непучинистых либо слабопучинистых), на участках, где грунтовые воды проходят достаточно низко. Если грунт проблемный, то несущая способность ленточного основания оставляет желать лучшего. По этой причине оно потребует дополнительных мероприятий — увеличения толщины подушки, сооружения дренажной системы и т. д.

Лента хорошо перенесет низкие температуры, но будет бояться грунтовых вод и конденсата, поэтому для нее необходимо качественная гидроизоляция, обязательны мероприятия по утеплению. Ограничивается использование заглубленного ленточного фундамента на участках с пучинистым грунтом. В этом случае потребуются тщательные расчеты, которые могут отвергнуть либо оправдать выбор такого основания.

Несмотря на все «ахиллесовы пяты» традиционная лента остается предпочтительным фундаментом для большинства регионов страны. В ней привлекают универсальность, надежность, возможность экономии, хоть и не такой значительной, как хотелось бы.

Монолитная плита

Главные факторы при выборе вида фундамента это условия на участке и тип грунта. Плитное основание — универсал, однако он все же «специалист», который лучше всего себя проявляет в регионах, где почвы неустойчивы, подвержены пучению, а уровень грунтовых вод находится на критически высокой отметке.

Монолит становится хорошей альтернативой свайным основаниям, если нет возможности использовать на объекте специальную технику. Выбор плитного основания вполне оправдан, когда плотные слои грунта располагаются так глубоко, что длины свай не хватает.

О недостатках дорожных плит

Даже, казалось бы, у идеальных дорожных плит есть свой набор недостатков:

достаточно часто во время возведения фундамента используются материалы, бывшие в употребление, но найти б/у плиты очень сложно, поэтому, скорей всего, придется работать с совершенно новыми изделиями, а в ценовом плане они в несколько раз дороже;
если у вас нет знакомых с дорожным краном, придется нанимать и почасово оплачивать работу, как машины, так и оператора;
при достаточно больших количествах придется производить доставку поэтапно или же арендовать транспорт с высокой грузоподъемностью;
могут возникнуть трудности при создании подвальных и кладовых помещений, которые будут находиться под основной конструкцией;
несмотря на высокие водоизоляционные характеристики, все же необходимо дополнительно укладывать слои изоляционного материала.

Достоинства, недостатки

От бетонной заливки зависит срок эксплуатации, безопасность, прочность гаража.

Плюсы:

Фундамент может устанавливаться на любых типах почв. Основа плавающая, при промерзании почвы зимой, плитному основанию не страшна деформация, разрушения.
Основание из плит может устанавливаться в местах с высоким пролеганием грунтовых вод. Если будут установлены дренажные отводы, уложена гидроизоляция в гараже не будет чувствоваться сырость.
Не требуется монтаж пола. Можно сделать бетонную стяжку. При небольших нагрузках на полы, возможна укладка плитки.
Чтобы утеплить гараж, можно установить теплый пол. Проводится кладка устройства под бетонную стяжку.

Минусы:

Нельзя заложить бетонное основание на склонах.
Требуются металлические прутья для армирующего каркаса.
Исключен монтаж смотровой ямы.

Технология строительства и расчеты

Помимо проведения геологических изысканий и проектирования, застройщику необходимо расчистить площадку и продумать маршрут передвижения автокрана, который нужен для транспортировки, перемещения и укладки плит.
