Ложкообразный бур для ручного бурения
Ложкообразный бур состоит из основания в виде металлического стержня и рабочей поверхности в форме цилиндра. В его нижнем отсеке делается специальная прорезь продольной или спиралевидной формы. При захвате грунта такой бур действует аналогично обычной ложке.
Рабочий элемент бура — «ложка» — сдвигается во время сборки примерно на 10-15 мм в сторону от центральной оси стержневого основания. Это дает возможность при работе высверливать отверстие, превосходящее по размерам диаметр цилиндра. А в дальнейшем позволяет устанавливать обсадные трубы, которые должны быть больше бура по диаметру.
Ложкообразный бур чаще всего применяется на суглинистых и других пластичных грунтах. Это позволяет использовать инструмент с максимальной эффективностью. Скважина пробуривается постепенно с параллельной установкой обсадных труб.
Поэтапное описание изготовления инструмента
- На отрезке листового металла рисуют окружность и отмечают ее центр – это будет лезвие. Вырезают заготовку болгаркой. Затем наносят на нее линию разреза (она должна пройти по линии диаметра) и выреза, совпадающего с величиной окружности воротка. Полученный диск разделяют надвое и болгаркой прорезывают отверстия под воротки.
- На конце трубы-заготовки, предназначенной для изготовления воротка, при помощи болгарки делают 4 продольных надпила длиною около 3 – 4 см. Затем из них формируют остриё, вооружившись молотком и собрав надпилы у центра трубы. Далее остриё обрабатывают сваркой так, чтобы трубу-вороток впоследствии не наполняла земля.
- Сваривают половинки диска с воротком, выдерживая расстояние между ними 5 см и угол к плоскости вращения со значением 20°.
- Трубу-удлинитель оснащают рукояткой. Деталь приваривают перпендикулярно, добиваясь подобия буквы «Т», и упрочняют металлической «косынкой». Заготовку вставляют в трубу-вороток и проделывают сквозное отверстие, через которое будет производиться соединение деталей шпилькой с барашками. Отверстий в удлинителе просверливают несколько – они помогут регулировать длину воротка.
- Работу завершают затачиванием лезвий. Режущую кромку на фрезах обрабатывают так, чтобы остриё при вращении «смотрело» вниз.
Работа над режущей частью
Режущую часть можно сделать съемной. А в остальном конструкция может иметь тот же вид, что и при изготовлении механического бура. Для этого обычно используются готовые шнеки, диски от циркулярной пилы или металлический лист. Наконечник бура для такого инструмента обычно изготавливается из сверла для металла, чтобы инструмент легче преодолевал грунтовую массу.
По сути, переделывание перфоратора или дрели заключается в изготовлении насадки, которая будет соответствовать размерам и функционалу. Сложности могут возникнуть лишь в том случае, если вы станете самостоятельно подготавливать посадочное место для патрона или переходника.
Изготовление бура своими руками
Изготовление ямобура – работа трудоемкая, но особенных умений и навыков для этого не потребуется. Для изготовления бура для земли понадобятся следующие инструменты:
- резец;
- штанга (конструкция из металла, которая увеличивается при погружении бура в почву);
- ручка для вращения устройства;
- аппарат для сварки;
- станок для токарных работ;
- мотор с наждаком;
- электрическая дрель с различными сверлами для металла;
- листы из стали;
- пруты из стали;
- труба.

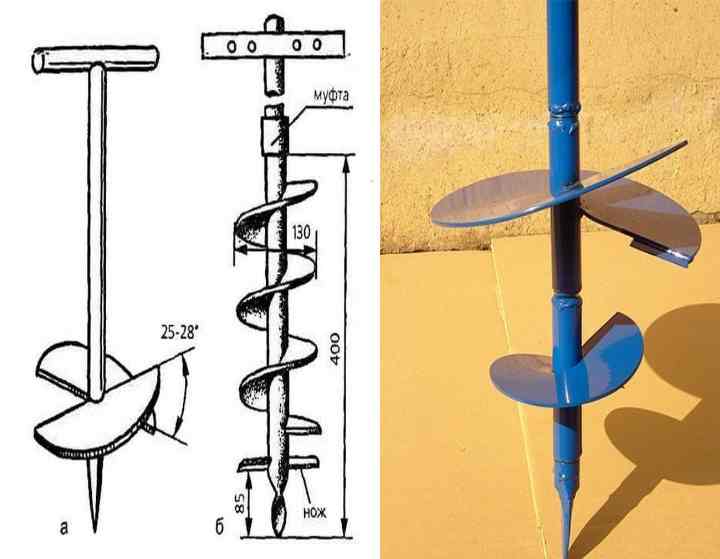

Схема лезвия бура.
Чтобы сделать бур своими руками, можно применить чертежи. Сначала необходимо раскроить лист из стали и вырезать круги разного диаметра, что обеспечит универсальность устройства. Круги будут использоваться для выполнения резцов. Диаметр заготовок должен быть больше нужного размера углубления на 5 мм. Все заготовки сверлят в центре так, чтобы отверстия немного превышали размером диаметр штанги.
На станке для токарных работ делаются втулки из стали с перфорацией по центру, в которой сделана резьба. Они потребуются для крепления режущих деталей к штанге. Рекомендуется, чтобы их выполнил мастер, потому как от прочности будет зависеть надежность самого устройства.
Далее необходимо превратить круглые заготовки в спиралевидные. С этой целью в заготовке следует вырезать маленький сегмент, концы закрепить в тисках и растянуть. Благодаря растяжению заготовка принимает вид спирали. Сильно растягивать не нужно, в противном случае металл потеряет прочность.
После этого заточить внешний конец спирали, чтобы она проще резала почву. На штанге следует сделать небольшие срезы (примерно 3 мм) на промежутке приблизительно 8 см от края. Край штанги заточить для легкого вхождения в почву и нарезать неглубокую спираль. Для того чтобы облегчить работу с плотной почвой, к краю штанги приварить сверло по металлу.

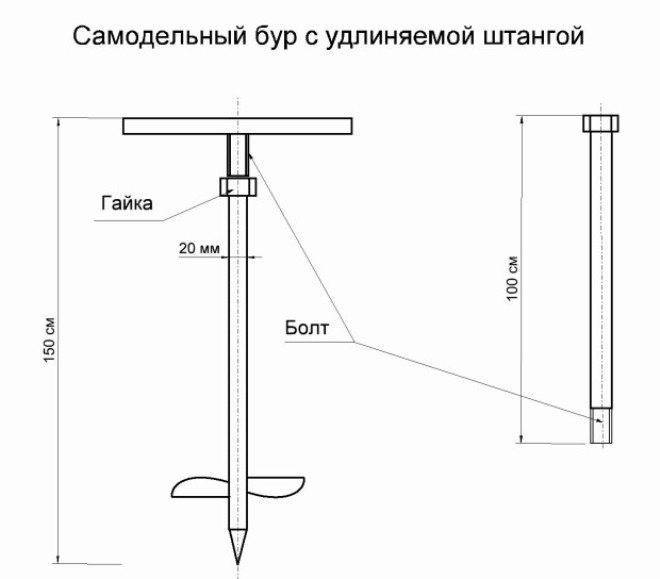

Штанга выполняется из отрезков трубы. Предусматривается возможность скрепления их друг с другом. Сверху крепится ручка для вращения устройства. По окончании всех работ по выполнению конструкции нужно покрасить устройство специальной краской, которая сможет защитить инструмент от коррозии. Бур для столбов своими руками готов.
Самостоятельная сборка
Земляные коловороты – необходимое приспособление, которое позволяет выполнять строительные работы, ремонт, обустройство дачного участка, сада, огорода, исследование почвенного состава. Простота и минимальное количество деталей позволяют сделать бур своими руками. Перед изготовлением нужно выбрать конструкцию, которая подойдёт для работы на приусадебной территории либо будет необходима при установке опор.
Чертежи и схемы
Готовые конструкции коловоротов можно посмотреть в строительном магазине. Их измеряют, делают эскизы, наносят размеры всех деталей. Помимо бура, изготовленного на заводе, выбор базовой конструкции можно сделать по чертежам, размещённым в Сети. Мастера охотно делятся своими наработками в области изготовления и модернизации приспособления для обработки грунта.
Необходимые инструменты и материалы
При изготовлении понадобится оборудование для обработки металла. В общем случае нужно иметь: угловую шлифовальную машинку, сварочный аппарат, дрель и слесарный инструмент. Перед началом сборки подготавливают отдельные заготовки:
- Стальную трубу (диаметром ½-1 дюйм) либо профильную (с сечением 30 х 30 или 40 х 40 мм). Длина заготовки должна быть больше на 0,5 м, чем глубина ямы. Если общий размер превышает 1,5 м, то штангу лучше сделать разборной.
- Круглую трубу для рукоятки (диаметром ½ дюйма и длиной 50-60 см).
- Наконечник. Его делают из старого сверла или стального прутка. Последний расплющивают с одного конца.
- Ножи-лопасти или отдельные диски шнека. Первые можно сделать из циркулярной пилы. Диски вырезают из стального листа толщиной 4-5 мм.
Использование листовой стали
Из металлического материала делают отдельные элементы шнека. Их количество зависит от высоты рабочего органа, обычно достаточно 2 диска. На поверхности листа размечают наружный и внутренний диаметры колец. Первый делают на 1 см больше, чем размер лунки, второй – равным штанге. По наружному контуру детали вырезают болгаркой. Внутреннее отверстие высверливают дрелью. С одного края диски разрезают и выгибают их винтом. Нижнюю пластину затачивают под углом 45 °.
К сведению!Если под руками нет дрели или нужного сверла, отверстие в листе металла можно прожечь сварочным аппаратом.
Конструкция из диска от пилы
Если в хозяйстве есть старый пильный диск, его можно применить для изготовления лопастей. Он сделан из прочной, закалённой стали. Её трудно согнуть – материал может лопнуть при деформации. Поэтому диск разрезают на две равные половинки. Такой бур для земляных работ показывает высокую производительность. Даже старые диски хорошо режут землю. А чтобы бурение шло еще легче, лезвия затачивают еще и по бокам.
Сборка коловорота
Когда подготовлены все детали, их соединяют в единое целое. Порядок сборки:
- В нижнюю часть штанги вставляют направляющий наконечник. Выравнивают его по оси трубы и прихватывают в нескольких местах.
- У основания штанги размещают половинки пильного диска или сегменты шнека. Прихватками соединяют детали.
- Сверху штанги точечно приваривают рукоятку. Она соответствует схеме, все детали полностью обваривают.
- Зачищают сварные швы шлифовальным диском от окалины и заусенцев. Таким же образом обрабатывают рукоятку.
Самодельный бур станет хорошим помощником на стройке или на дачном участке. Изготовить его сможет мастер без большого слесарного опыта. Главное – соблюдать простую последовательность сборки, чтобы получить надёжное и долговечное приспособление.
Бур для сверления скважин под столбы своими руками — инструкция и чертежи
Возведение полноценного столбчатого фундамента – работа сложная, требующая наличие опыта и профессиональных инструментов. Для сверления скважин можно задействовать спецтехнику или сделать бур самостоятельно. В особенности это актуально при больших объемах строительства.
Конструкция бура
технология применения бура
Бур предназначен для формирования скважин в грунте на глубину установки столбчатого фундамента. Для этого в конструкции предусмотрена режущая часть, которая может иметь различную форму
Важно, чтобы при вращении выполнялась выемка грунта и его аккумуляция в приемнике
На первом этапе необходимо правильно подобрать конфигурацию. Существует несколько отличий в конструкции, которые впоследствии определят функциональность бура:
- Разрыхлитель. Может быть в виде двух наклонных плоскостей или в виде шнека – спиралевидного ножа, расположенного на штанге.
- Наличие грунтоприемника. Он предназначен для сбора почвы и ее дальнейшего удаления после заполнения. Удобен для формирования скважин большого диаметра от 35 см.
- Плуг для формирования нижней расширенной зоны в почве. Это необходимо для усиления будущего столбчатого фундамента. Элемент обязателен при возведении зданий с большой массой.
Изготовление бура следует начать с составления чертежа. Он напрямую зависит от требований к конструкции.
Виды буров
Одним из определяющих критериев является форма режущих плоскостей и их месторасположение на штанге. Если объем работ будет относительно небольшим, а диаметр скважины не превышает 20 см – можно сделать шнековую модель.
Такая конструкция относительно просто изготавливается, при этом есть широкий выбор материала режущей части. Однако следует учитывать особенности его применения:
- Для удаления грунта необходимо каждый раз извлекать бур из скважины.
- Невозможно сформировать расширенную область в нижней части фундамента.
- При заполнении шнековых плоскостей почвой потребуются большие усилия для извлечения грунта.

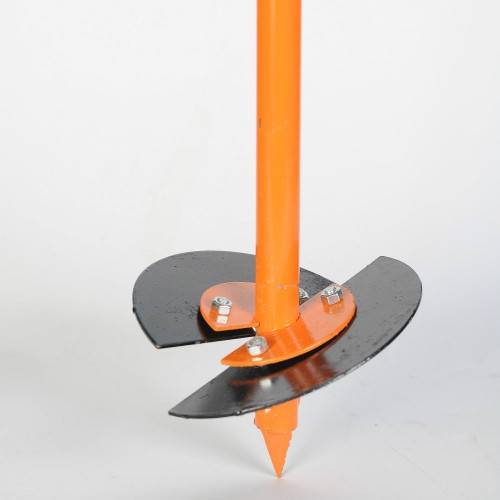

Альтернативой этой модели является устройство со сменными лезвиями. Они устанавливаются на специальные монтажные площадки, расположенные под углом относительно друг друга.
Такая форма позволяет делать скважины различных диаметров, применяя один и тот же бур. Также следует отметить минимальную трудоемкость изготовления и возможность установки новых режущих частей на замену вышедшим из строя. Недостатки изделия со сменными лезвиями такие же, как и у шнековой модели — низкая производительность и возможность бурения скважин с нормированным диаметром по всей протяженности.
Этими недостатками не обладает бур, у которого режущая часть выполнена в форме цилиндра. Его нижняя часть имеет две плоскости, расположенные под углом. Почва собирается в приемнике, который имеет достаточную вместительность.
Особенностью является навесной плуг, который предназначен для расширения диаметра скважины у ее основания. Он может устанавливаться на все вышеописанные модели, но именно для этой плуг наиболее эффективен.
Самостоятельное изготовление
После выбора оптимальной схемы бура можно приступать непосредственно к его изготовлению. Для этого понадобятся расходные материалы, сварочный аппарат и режущий инструмент – болгарка или ножовка по металлу.
Самый простой вариант изготовления — схема со сменными лезвиями. В качестве их исходного материала изготовления можно взять диски по металлу различного диаметра – от 160 до 350 мм. Размер внутреннего посадочного отверстия должен быть различен. В этом заключается основное преимущество сменных лопастей.
Для изготовления понадобятся следующие материалы:
- Штанга. Она изготавливается из трубы круглого или квадратного сечения. К ней привариваются монтажные пластины для установки двух половинок дисков, а также площадка для крепления рукояти.
- Рукоять. Делается из той же трубы, что и штанга. Для соединения лучше всего приварить фланец на 4 болта крепления.
- Диски. Их толщина должна быть минимум 2,3 мм. Это необходимо для жесткости конструкции. Они разрезаются на две половинки, в каждой из которых делаются монтажные отверстия для крепления к пластинам на штанге.
Угол между плоскостями половинок дисков должен составлять 30°. Это обеспечит оптимальное срезание слоя почвы без приложения больших усилий. В случае изготовления конструкции с плугом рекомендуется заказать его режущую часть отдельно или приобрести уже готовую модель.
Ценовой вопрос
Сегодня можно встретить довольно много разновидностей ручных буров, которые будут отличаться своим внешним видом, формой, длиной, диаметром возможного бурения, особенностями конструкции прочими нюансами.
Обычно таким инструментом можно пробурить отверстия в почве глубиной до 2-метров с диаметров до 30 см.
Простые самые дешёвые буры обычно ничем особым не выделяются, обладают простой формой, состоят только из металла, который окрашен в определённый цвет зачастую это красный и зелёный.
Вес мотобура и фирма производитель – один из критериев при выборе. Важную роль играет и система, которая погашает вибрацию.
Более дорогие брендовые изделия могут дополняться различными элементами, повышающими комфорт при работе. Например, ручки могут быть прорезиненные, конструкция разборная, добавлена возможность удлинить основание бура, для бурения более глубоких отверстий.
В среднем цена самого простого бура, находится в районе двух тысяч российских рублей. Если больше углубиться, то ручной бур с возможным диаметром бурения двадцать сантиметров будет стоить две тысячи сто рублей, а с диаметром пятнадцать сантиметров, две тысячи. Также на цену будет влиять максимально возможна глубина бурения.
Выбираем мотобур, чтобы имел защиту от случайного пуска. При «застревании», отличным помощником является обратный ход
Если рассматривать дорогие брендовые модели, то их стоимость может начинаться от четырёх тысяч рублей и расти вверх.
Если у вас разборная конструкция, с возможностью увеличить глубину бурения, то удлинитель необходимо покупать отдельно, его стоимость будет начинаться от тысячи рублей.
Этапы изготовления
Изготовление самодельного бурильного приспособления занимает много времени по сравнению с его покупкой. Но при этом, будет возможность получить практические навыки и экономию денежных средств.
После подготовки необходимых материалов, инструментов приступают к изготовлению садового бура.
К основным этапам относятся:
1.
Из листовой стали повышенной прочности вырезают несколько круглых заготовок разного диаметра для режущих деталей бура. Такое решение предоставляет возможность выполнять лунки необходимой ширины.
2.
В центе стальных кругов сверлятся отверстия. Их диаметр должен быть на 1-1,5 мм больше толщины оси садового инструмента.
3.
На третьем этапе приступают к вытачиванию цилиндрических деталей с отверстиями для втулок на токарном станке последующим нарезанием резьбы. Она должна соответствовать размеру болтов, используемых для надежной фиксации режущих элементов на стойке бурильного приспособления.
4.
На рабочих деталях бура, используя отрезной круг, вырезаются небольшие сегменты. Оставшуюся часть диска необходимо растянуть с усилием на скручивание и придать вид винта.
5.
Выполняется заточка нижнего края режущего элемента под углом 45º – 60º. На этом этапе завершается изготовление лезвия.
6.
На этом этапе выполняется нарезка нижней части стойки бура, отступив 8 см от ее конца. Глубина плоских срезов должна составлять 3мм. Работа выполняется с использованием наждачного круга.
7.
Для формирования острия земляного бура, необходимо заточить нижний конец оси под углом 30º и выполнить спиралевидные канавки. Если приварить к концу стойки сверло по металлу, то инструмент легко будет входить в сухую, твердую почву.
Совет:
использование лома в качестве оси бура позволит исключить этап заточки нижнего конца инструмента.
8.
На противоположном конце садового бура закрепляется ручка съемного вида. Применение втулки обеспечит жесткую фиксацию детали.
При желании, из отрезков металлической трубы можно изготовить специальные секции, позволяющие увеличивать высоту стойки. С их помощью можно выполнять лунки большой глубины.
9.
На завершающем этапе изготовленный своими руками инструмент покрывается антикоррозийным составом и краской для надежной защиты от негативных факторов окружающей среды.
Ниже, мы предлагаем Вам посмотреть видео о том, как сделать садовый бур своими руками:
Правила использования и ухода
Чтобы изготовленный или приобретенный инструмент служил долгие годы, придерживайтесь следующих рекомендаций:
- До процесса бурения рыхлите верхний слой грунта лопатой.
- Своевременно затачивайте лезвия бруском или наждачкой.
- После самостоятельного изготовления бура покройте его антикоррозийным составом или покрасьте, чтобы предотвратить образование ржавчины.
- После использования тщательно очищайте рабочую часть от остатков почвы.
- Храните бур в сухом, проветриваемом помещении.
- Своевременно устраняйте любые повреждения, восстанавливайте потрескавшееся красочное покрытие.
Каким садовым буром пользуетесь Вы?
ШнековымДисковым
При умелом использовании ручной садовый бур – незаменимый помощник в работе на загородном участке.
- Мотобур для земляных работ: что это такое, для чего нужен, виды, критерии для выбора оптимального, обзор лучших моделей , их плюсы и минусы, советы владельцев
- Как выбрать лучший посадочный конус для дачи и огорода: виды, материал, обзор 7 популярных моделей, их плюсы и минусы
- Как выбрать лучшие садовые грабли: их виды, конструкция, важные параметры, основные разновидности, критерии подбора
- Чудо-лопата для огорода — копаем землю на даче без усилий: принцип и правила работы ручного культиватора на основе совмещенных вил

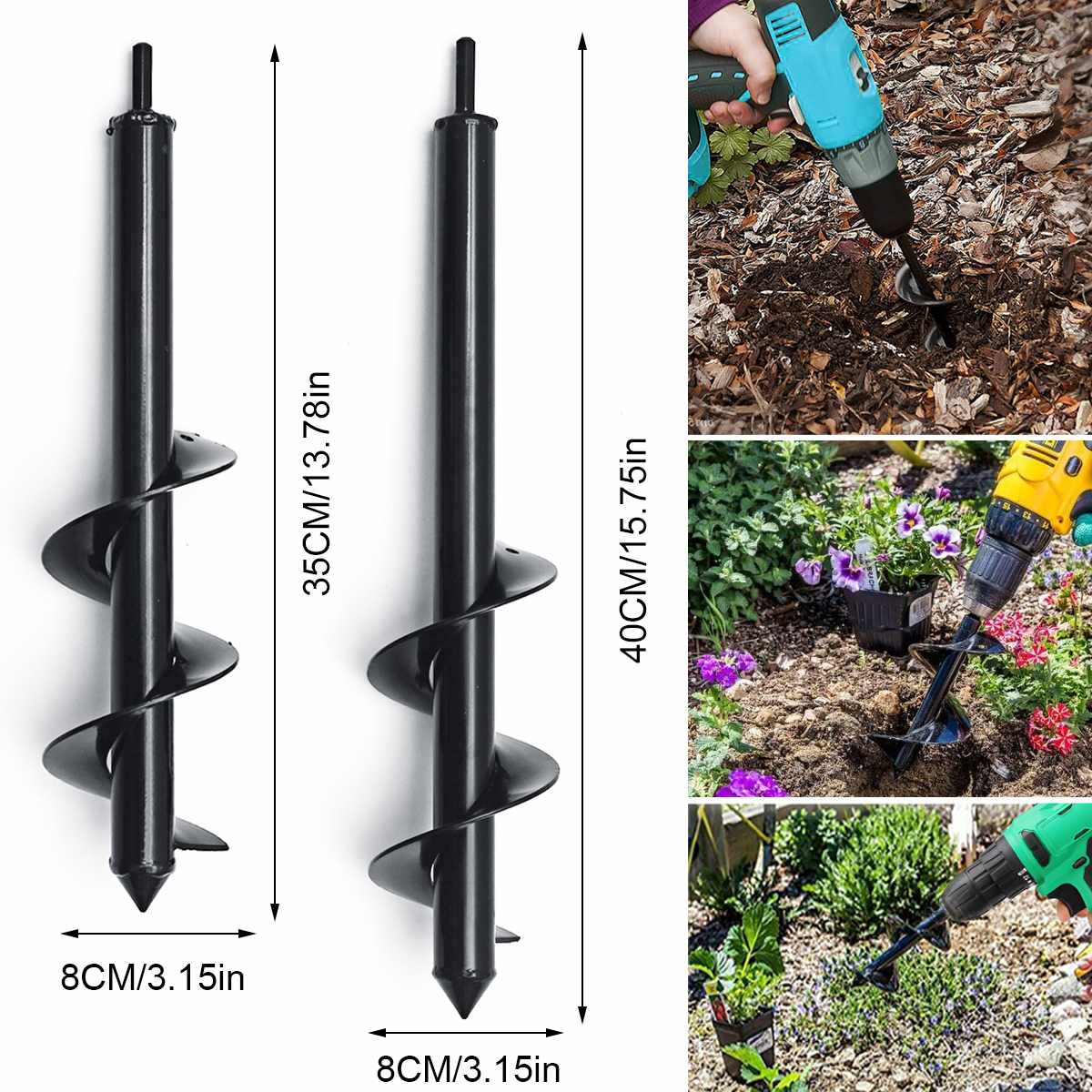

Использование перфоратора для изготовления бура
