Железобетонные перекрытия – технология изготовления

Как производится правильное армирование монолитной плиты перекрытия

К выполнению работ по армированию следует заранее подготовиться. Потребуются следующие материалы:

• специальные подкладки, обеспечивающие фиксированное положение стальной арматуры относительно внешней поверхности бетонного массива;
• рифленая арматура с диаметром сечения прутка до 12 мм, повышающая способность бетона воспринимать нагрузки;
• приспособление для вязания и отожженная проволока, позволяющие быстро зафиксировать элементы арматурного каркаса.

После обустройства опалубки в нее устанавливается арматурный каркас из двух сеток

Изготовление арматурной решетки выполняйте по приведенному алгоритму:

1. Нарежьте стальную арматуру на прутки заданной длины.
2. Уложите продольные заготовки на фиксаторы с шагом 15-20 см.
3. Привяжите поперечные стержни, соблюдая заданный интервал.
4. Привяжите к связанной решетке вертикальную арматуру через каждые 100 см.
5. Свяжите сетку верхнего уровня и тщательно закрепите ее к опорам.

Как монтируется опалубка для монолитного перекрытия

Для изготовления опалубочной конструкции подготовьте:

• влагоустойчивую фанеру толщиной до 25 мм, покрытую ламинатом. Гладкая поверхность фанеры облегчит снятие щитов после твердения бетона;
• строганые доски из прочных сортов древесины. Изготовление нижнего щита выполняйте из доски толщиной 50 мм и шириной до 200 мм;
• деревянные бревна диаметром 120-150 мм или стандартные телескопические опоры. Они предназначены для фиксации опалубочной конструкции;
• доски или брусья, применяемые в качестве поперечных балок опалубки. Поперечные элементы поддерживают сборный щитовой каркас.
• метизы и стандартный набор инструментов, включающий пилу для резки древесины, молоток и строительный уровень.

Устройство монолитной плиты перекрытия предполагает, что бетон будет заливаться в горизонтальную опалубку

Порядок действий:

1. Отметьте на поверхности стен уровень расположения опалубки.
2. Установите вертикальные балки, бревна или опоры с шагом 1-1,2 м.
3. Закрепите поперечные брусья или металлические профили в опорных вилках.
4. Уложите листы фанеры или строганые доски без зазоров и зафиксируйте их.
5. Закрепите вертикальные стенки по периметру деревянной опалубки.
6. Проконтролируйте горизонтальность поверхности и герметичность угловых зон.

Разборка опалубки выполняется через месяц после заливки бетона.

Как рассчитать параметры?

• прочность армирующей конструкции;
• действующая нагрузка на плиту.

Расчеты плит основаны на таких показателях:

• интенсивность постоянных нагрузок;
• усилия в сечениях с большой нагрузкой;
• жесткость оси.

Чтобы узнать максимальное изгибание плиты используют следующие данные:

• расчетное сопротивление арматуры и бетона;
• арматура А400 С класса.

Определение параметров включает в себя такие расчеты:

• площадь рабочей арматуры;
• погонная нагрузка на балки;
• требуемый момент сопротивлений;
• максимальный момент в сечении балок.

Формулы и постоянные величины находятся в сборнике к строительным нормам и правилам.

Изготовление монолитной плиты по индивидуальному проекту

В том случае, если стандартная бетонная плита перекрытия не подходит по своим параметрам для устройства межэтажного перекрытия, необходимо изготовление плиты по индивидуальным размерам. В этом есть определенные преимущества:

• поверхность перекрытия получается бесшовной и прочной;
• обеспечивается равномерная нагрузка на стены и основание здания;
• есть возможность свободно выполнять планировку помещений с множеством углов и изгибов;
• можно соорудить балконную плиту без плиты опирания.

Устройство бетонных перекрытий требует соблюдения технологического процесса и определенных правил. Прежде всего необходимо выполнить расчет бетонного перекрытия, для чего лучше воспользоваться услугами проектной организации

Важно точно рассчитать сечение плиты для предполагаемой нагрузки. Специалисты укажут, какую марку бетона и какую арматуру следует использовать

Материалы, необходимые для изготовления бетонной плиты

Следует иметь в своем распоряжении:

• стальную арматуру Ø 10-12 мм;
• бетон М 350 или составляющие для его производства (песок, цемент, щебень);
• фиксаторы из пластика для монтажа арматуры;
• инструмент для изгибания арматуры;
• материалы для опалубки (стальные листы, фанера или доски с брусьями).

После того как будут возведены стены и выровнены по верхнему краю, можно приступать к устройству опалубки.

Установка опалубки

В том случае, если нет возможности использовать не готовую съемную опалубку, необходимо изготовить ее. Для этого пригодны обрезные доски толщиной 25-40 мм или листы влагостойкой фанеры 20 мм. Для того чтобы раствор не протекал сквозь щели, на дно и борта настилается полиэтиленовая пленка. Сборка опалубки выполняется поэтапно.

Устанавливаются вертикальные опоры, в качестве которых деревянные брусья или бревна Ø 150 мм. Расстояние между стойками – не более 1 м. Между стеной и ближайшими стойками должно быть минимум 200 мм.
Поверх стоек укладывают ригели — продольный брус или швеллер для фиксации опалубки.
К ригелям крепят поперечины, а затем – листы фанеры

Важно, чтобы между опалубкой и стенами не оставалось зазоров.
Выполняется регулировка опор: горизонтальная опалубка должна быть на одном уровне с опорными площадками.
Монтируется вертикальная опалубка: края ограждения должны находиться за кромкой опорной площадки на расстоянии не менее 150 мм.
С помощью ватерпаса контролируется горизонтальность опалубки и совпадение ее уровня с горизонтальной поверхностью стен.

Армирование плиты перекрытия

На данном этапе должны соблюдаться следующие правила.

1. Арматурный каркас должен собираться из двух сеток, каждая из которых состоит из стальной арматуры Ø 10 – 12 мм. Размер ячейки – в пределах 150-200 мм.
2. Прутья сетки связывают в местах пересечения вязальной проволокой Ø 1,5 мм. Допускается продольное соединение прутьев в случае необходимости увеличения длины. В таком случае должен соблюдаться нахлест – 400 мм.
3. Сетка должна на 150 мм заходить за края опорных стен из кирпича и на 250 мм – на стены из газобетонных блоков.
4. Положение арматурных сеток: нижняя должна отстоять на 20-25 мм от горизонтальной опалубки, а верхняя – на такое же расстояние от верхней поверхности плиты. Сетки отделяют друг от друга пластиковыми фиксаторами, которые устанавливаются на пересечении прутьев арматуры.
5. В торцах каркаса устанавливают торцевые фиксаторы для достижения большей прочности плиты в месте опирания на стену. Сетки соединяют специальными элементами, которые устанавливаются с шагом 400 мм для равномерного распределения нагрузки.

Заполнение опалубки бетоном

Опалубку заливают бетоном заводского изготовления. Необходимо выполнить это в один прием, чтобы плита была монолитной. Следует предусмотреть технологические отверстия для инженерных коммуникаций, для чего устанавливаются внутренние элементы опалубки.

Свежезалитый бетон уплотняют глубинным вибратором, что необходимо для удаления воздушных пузырей.

Бетон набирает прочность в течение 28 суток. Чтобы он не растрескался, первые 10 дней его следует периодически увлажнять либо нужно укрыть плиту полиэтиленовой пленкой. Когда бетон полностью застынет, опалубку демонтируют.

Выберите город

А
Абакан
Адлер
Азов
Александров
Алексин
Альметьевск
Анапа
Ангарск
Анжеро-Судженск
Апатиты
Арзамас
Армавир
Арсеньев
Артем
Архангельск
Асбест
Астрахань
Ачинск

Б
Балаково
Балахна
Балашиха
Балашов
Барнаул
Батайск
Белгород
Белово
Белогорск
Белорецк
Белореченск
Бердск
Березники
Берёзовский
Бийск
Благовещенск
Бор
Борисоглебск
Братск
Брянск
Бугульма
Будённовск
Бузулук

В
Великие Луки
Великий Новгород
Верхняя Пышма
Видное
Владивосток
Владикавказ
Владимир
Волгоград
Волгодонск
Волжск
Волжский
Вологда
Вольск
Воркута
Воронеж
Воскресенск
Воткинск
Всеволожск
Выборг
Выкса
Вязьма

Г
Гатчина
Геленджик
Георгиевск
Глазов
Гойты
Горно-Алтайск
Грозный
Губкин
Гудермес
Гусь-Хрустальный

Д
Дзержинск
Димитровград
Дмитров
Долгопрудный
Домодедово
Донской
Дубна

Е
Евпатория
Егорьевск
Ейск
Екатеринбург
Елабуга
Елец
Ессентуки

Ж
Железногорск
Жигулёвск
Жуковский

З
Заречный
Заринск
Зеленодольск
Златоуст

И
Иваново
Ивантеевка
Ижевск
Иркутск
Искитим
Ишим
Ишимбай

Й
Йошкар-Ола

К
Казань
Калининград
Калуга
Каменск-Уральский
Каменск-Шахтинский
Камышин
Канск
Кемерово
Керчь
Кимры
Кинешма
Киров
Кирово-Чепецк
Кисловодск
Клин
Клинцы
Ковров
Когалым
Коломна
Комсомольск-на-Амуре
Копейск
Королёв
Кострома
Краснодар
Краснокамск
Краснотурьинск
Красноярск
Кропоткин
Крымск
Кстово
Кузнецк
Кумертау
Кунгур
Курган
Курск

Л
Лабинск
Лениногорск
Ленинск-Кузнецкий
Липецк
Лиски
Лобня
Лысьва
Лыткарино
Люберцы

М
Магнитогорск
Майкоп
Махачкала
Междуреченск
Мелеуз
Миасс
Минеральные Воды
Минусинск
Михайловка
Мичуринск
Москва
Мурманск
Муром
Мытищи

Н
Набережные Челны
Назарово
Назрань
Нальчик
Наро-Фоминск
Находка
Невинномысск
Нерюнгри
Нефтекамск
Нефтеюганск
Нижневартовск
Нижнекамск
Нижнеудинск
Нижний Новгород
Нижний Тагил
Новоалтайск
Новокузнецк
Новокуйбышевск
Новомосковск
Новороссийск
Новосибирск
Новотроицк
Новоуральск
Новочебоксарск
Новочеркасск
Новошахтинск
Новый Уренгой
Ногинск
Норильск
Ноябрьск
Нягань

О
Обнинск
Одинцово
Озерск
Октябрьский
Омск
Орел
Оренбург
Орехово-Зуево
Орск

П
Павлово
Павловский Посад
Пенза
Первоуральск
Пермь
Петрозаводск
Петропавловск-Камчатский
Подольск
Полевской
Прокопьевск
Псков
Пушкино
Пятигорск

Р
Раменское
Ревда
Реутов
Ржев
Ростов-на-Дону
Рубцовск
Рыбинск
Рязань

С
Салават
Салехард
Самара
Санкт-Петербург
Саранск
Сарапул
Саратов
Саров
Севастополь
Северодвинск
Северск
Сергиев Посад
Серов
Серпухов
Сертолово
Сибай
Симферополь
Славянск-на-Кубани
Смоленск
Соликамск
Солнечногорск
Сосновый Бор
Сочи
Ставрополь
Старый Оскол
Стерлитамак
Ступино
Сургут
Сызрань
Сыктывкар

Т
Таганрог
Тайшет
Тамбов
Тверь
Тимашевск
Тихорецк
Тобольск
Тольятти
Томск
Троицк
Туапсе
Туймазы
Тула
Тулун
Тюмень

У
Узловая
Улан-Удэ
Ульяновск
Усолье-Сибирское
Уссурийск
Усть-Илимск
Усть-Кут
Уфа
Ухта

Ф
Феодосия
Фрязино

Х
Хабаровск
Ханты-Мансийск
Химки

Ч
Чайковский
Чапаевск
Чебоксары
Челябинск
Черемхово
Череповец
Черкесск
Черногорск
Чехов
Чистополь
Чита

Ш
Шадринск
Шахты
Шуя

Щ
Щёлково

Э
Электросталь
Элиста
Энгельс

Ю
Южно-Сахалинск
Юрга

Я
Якутск
Ялта
Ярославль

Установка щита для плит перекрытия

Опалубка установлена, можно приступать к армированию будущей конструкции. Ей придаётся жесткость именно этим способом. Армирующим материалом могут служить:

• мелкая сетка, предназначенная для надежного удерживания слоя штукатурки;
• подходящие железные трубы б/у;
• железный арматурный прут.

Сверху на опалубку укладывается сетка для штукатурки. Ее предназначение — дополнительно стягивать после заливки внутреннюю сторону. Тогда бетон не будет лопаться, а после осыпаться, причем его свойства смогут сохраниться очень долгий период.

Теперь можно разрезать на секции железные трубы. Их диаметр может быть разным. Главное, чтобы куски имели размеры от 140 см до 150 см. Выбор размера будет зависеть от реальных расстояний между балками. Дальше их приваривают к уже установленным железным балкам. Шаг — 60 см. Получается решетка.

Прикручивают пруты друг от друга на расстоянии от 15 см до 20 см. Чтобы вязать, потребуется сталистая мягкая проволока. Прутья можно проварить электросваркой, это как вариант. Но такая работа займет массу времени, а на выходе получится соединение недостаточной прочности.

После выполнения всех перечисленных работ можно считать армирование завершенным.

Сборно-монолитные перекрытия (СМП) своими руками

СМП серии ТЖБС разработаны в качестве альтернативы деревянным перекрытиям и монолитным железобетонным пустотным плитам. СМП ТЖБС представляет собой сборную конструкцию, объединяемую на стадии монтажа в цельное перекрытие с помощью армированной стяжки.

Отличительная особенность СМП ТЖБС состоит в том, что все бетонные элементы производятся из жестких растворов. Чтобы производство СМП было экономически целесообразным, все компоненты перекрытия должны производиться промышленным способом на современном высокопроизводительном оборудовании.

Состав СМП ТЖБС

Сборно-монолитные перекрытия включают:

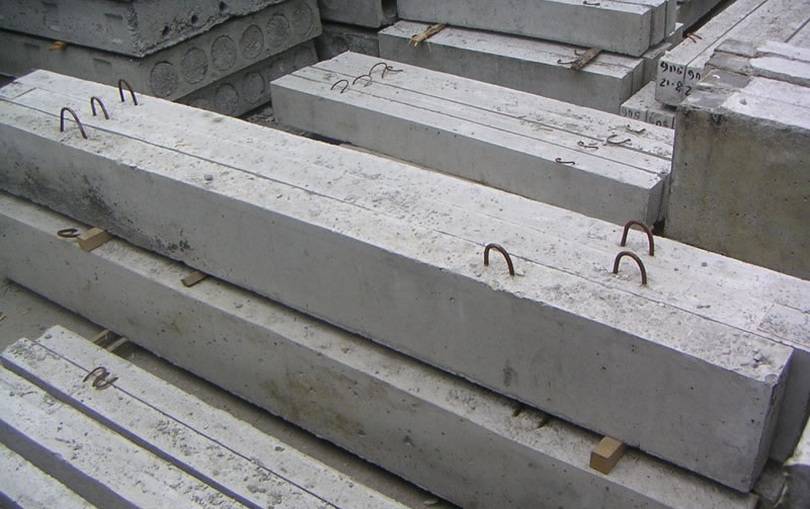

• балки двутаврового сечения, изготовленные из напряженного бетона;
• блоки многопустотные из керамзитобетона или бетона, уложенные между балками;
• армированный бетонный слой, соединяющий перекрытие в цельную конструкцию.

Преимущества СМП ТЖБС

• Высокая несущая способность, до 1000 кг/м2.
• Отказ от выполнения монолитного пояса.
• Высокая тепло- и звукоизоляция.
• Возможность укладки в пустотах инженерных коммуникаций.
• Низкий расход материалов на один квадратный метр перекрытия.
• Возможность монтажа перекрытия своими руками.

Технология монтажа СМП

1. Доставка элементов СМП на стройплощадку. Производится грузовым автотранспортом г/п не менее 3,5 т с краном-манипулятором. Один рейс обеспечивает доставку материалов для 30 м² перекрытия. Разгрузка производится вручную или краном-манипулятором.

2. Устройство плиты перекрытия своими руками начинается с укладки двутавровых балок на несущие стены с шагом 70 см и опиранием не менее 10 см.

3. Укладка многопустотных блоков между балками.

4. Фиксация крайних балок кладкой.

5. Укладка армирующей сетки на всю площадь перекрытия.

6. Заливка монолитной бетонной стяжки, объединяющей балки и пустотные блоки в единую конструкцию. Бетон затекает в пространство между пустотными плитами и балками, создавая прочную жесткую конструкцию.

Варианты устройства полов по сборно-монолитному перекрытию

На СМП ТЖБС можно укладывать полы любых видов. В качестве примера рассматриваются линолеумный и паркетный пол. Очередность слоев указана в направлении снизу вверх.

Линолеумный пол

1. Песчаный слой толщиной 30 мм.
2. Мягкая древесноволокнистая плита толщиной 12 мм.
3. Гидроизоляции из рубероида.
4. Цементно-песчаная стяжка из раствора марки М 150 толщиной 40 мм.
5. Выравнивающий слой полимерцемента толщиной 8 мм.
6. ПВХ-линолеум на теплозвукоизолирующей подложке, уложенный на бустилат.

Паркетный пол

1. Слой песка толщиной 30 мм.
2. Деревянные лаги сечением 80×40 мм, уложенные с шагом 400 мм.
3. Доска паркетная 20 мм.

Высота перекрытия с чистовым полом составляет 340 мм (240 мм перекрытие + 100 мм пола).

Сборные плиты перекрытия – плюсы и минусы

Они привлекают застройщиков множеством достоинств:

• приемлемой ценой. Затраты на сооружение сборной конструкции значительно меньше по сравнению с монолитным вариантом;
• возможностью ускоренного монтажа. С помощью грузоподъемного оборудования можно быстро установить панели на несущие стены;
• долговечностью. Прочная конструкция из армированного бетона сохраняет целостность на протяжении длительного периода эксплуатации;
• надежностью. Железобетон способен сохранять целостность под воздействием значительных нагрузок;
• повышенной монтажной готовностью. Изделия готовы к монтажу, который может осуществляться независимо от погодных условий;
• шумоизоляционными свойствами. Материал эффективно поглощается внешние шумы, обеспечивая комфорт в помещении;
• пожаробезопасностью. Железобетон обладает стойкостью к воздействию повышенной температуры и открытого огня.

Имеются также и слабые стороны:

• необходимость использования грузоподъемного оборудования;
• наличие пространства между панелями, которое необходимо герметизировать;
• недостаточная жесткость по сравнению с монолитной конструкцией.

Выбирая сборные плиты перекрытия для решения поставленных задач, тщательно проанализируйте их преимущества и взвесьте недостатки.

Железобетонным изделиям отводится особое место в строительном мире

Технология монолитного перекрытия: армирование

Скажем прямо – работа нудная, но не сложная. По сути, на этом этапе решения вопроса, как сделать монолитное перекрытие своими руками, понадобится связать из арматуры и проволоки объемный каркас высотой 150мм. Мало того, его еще нужно будет правильно распределить внутри опалубки и позиционировать по высоте – он должен расположиться внутри бетона, а не по самому его краю. Если говорить о других тонкостях выполнения этой работы, то дополнительно здесь можно выделить следующие моменты.

1. Армирование монолитного перекрытия производится методом вязки, а не способом сварки арматуры. Сварка, конечно, хороший вариант, и она во много раз облегчает работу, но одновременно и придает перекрытиям ненужную жесткость, которая станет причиной растрескивания плиты в случае даже незначительной усадки дома. Между собой арматура связывается тонкой вязальной проволокой – для этого даже существуют специальные приспособления, но в домашних условиях, как, в общем-то, и в условиях строительной площадки, вполне реально обойтись обычными кусачками и плоскогубцами.

2. Второй момент касается ячейки и размеров арматуры – стандартная ячейка при изготовлении подобных конструкций составляет 100 на 100мм. Что касается арматуры, то ее сечение рассчитывается исходя из площади перекрытия – в принципе, ячейка тоже является расчетной величиной, и если вы не хотите проблем, то эти расчеты лучше выполнить. Делают это специалисты исходя из различных параметров. Вообще строить дом, надеясь на русский авось, как-то неправильно – как минимум должна быть какая-то проектная документация, гарантирующая капитальность постройки. Это к тому, что все эти детали, связанные с монолитным перекрытием, закладываются еще на стадии проектирования дома.

А во всем остальном вязка арматуры является довольно простым процессом, в котором еще одним немаловажным моментом, обеспечивающим удобство в работе, является последовательность действий. Выглядит она следующим образом – сначала вяжется плоский каркас из арматуры по всей поверхности перекрытий. Потом он приподнимается сантиметра на два над опалубкой, после чего к нему привязываются короткие кусочки арматуры, которые в некотором роде можно назвать стойками. Дальше к этим стойкам крепится второй ярус каркаса, который можно увязать секциями заранее. В общем-то, все – как видите, ничего сложного здесь нет, и с этой работой реально справиться своими руками.

Дефекты, причины и их устранение

К дефектам балочных перекрытий можно отнести:

• сучки на деревянных ригелях;

• трещины на железобетонных балках;
• прогнившие участки;
• участки с образованием плесени;
• деформации балок;
• коррозия стальной конструкции;
• удары и вмятины на железобетонных или металлических изделиях.

Причинами таких дефектов становится не только неправильный монтаж устройства, но и их расположение в местах, которые не были для этого подготовлены. Деревянные изделия прогнивают из-за отсутствия вентиляции в нише, куда они закладываются. Здесь оседает конденсат и образуется грибок. Деформация металлических изделия происходит при неправильной транспортировке.

Чтобы выровнять прогнувшиеся балки, их нужно поднять и усилить их несущую способность. Поднимают ригеля с помощью винтовых стальных домкратов, иногда с помощью вертикальных брусьев, которые по длине превышают расстояние от пола до потолка. Также это можно сделать металлическими полосами по ширине равными высоте балки.

Бетонирование монолита – заливка монолитного перекрытия своими силами

Для обеспечения прочности и однородности железобетонной поверхности необходимо залить монолитную плиту перекрытия в один прием. Учитывая увеличенную потребность в бетоне, целесообразно приобрести готовый раствор, доставляемый в строительном миксере.

Заливка перекрытий своими руками выполняется по следующему алгоритму:

1. Подается бетонный раствор в опалубку и равномерно распределяется по всей площади.
2. Производится уплотнение с помощью глубинного или поверхностного вибратора.

После трамбовки выравнивается поверхность массива, твердеющего на протяжении четырех недель.

Применение

Использование бетонных балок зависит от таких характеристик:

Эти показатели существенно влияют на отрасль использования изделий. Так опорами для зданий выступают балки прямоугольного сечения, значение различается в зависимости от количества этажей строения. Во время постройки помещения специалисты рекомендуют укладывать такие перекрытия одинаково со стеной. Это поможет сформировать постройку. К тому же нагрузки будут приходиться на верхнюю часть балки, что увеличит прочность конструкции.

Современный строитель использует много высококачественных материалов, но самые востребованные те, что позволяют максимально быстро возводить здания. Железобетонные балки – это бетонные конструкции с железной арматурой в середине, металл используется для увеличения прочности сооружения. Балки ЖБ доставляют в уже готовом состоянии, они монтируются в короткие сроки с помощью крепежей на любом объекте.

Расчет пошагово

В автоматическом режиме выполнить расчет плиты перекрытия для жилого здания поможет онлайн-калькулятор – нужно только ввести геометрические размеры конструкции и марку используемого бетона. Вычисление производится на основании нормативных параметров и нагрузок, которые регламентированы СНиП 2.01.07-85.

Методику самостоятельного определения параметров рассмотрим ниже.

Определение расчетной длины плиты

Основными понятиями при проектировании геометрии монолитной плиты являются проектная и физическая длина. Под понятием «расчетная длина» следует понимать минимальное расстояние между наиболее удаленными стенами. Из этого можно сделать вывод, что физическая длина будет всегда больше проектной.

Монолитная плита перекрытия может быть однопролетной (опираться по длине только на 2 несущие стены) и многопролетной (опираться на 3 и более стеновые конструкции). Опирание на стены может быть выполнено жестко (с защемлением) и шарнирно.

Рисунок 3. Схема жесткого опирания

Рисунок 4. Схема шарнирного опирания

Рисунок 5. Схема многопролетного монолитного перекрытия

Толщину плиты можно рассчитать по соотношению 1:30 к расчетной площади перекрытия. Обычно она составляет не менее 200 мм.

Предварительное определение класса арматуры и марки бетона

Расчет междуэтажного (межэтажного) перекрытия начинается с определения класса арматуры. Это можно выполнить вручную или выбрать из таблицы на рис. 6.

Рисунок 6. Формула и таблица для выбора класса арматуры

Класс арматуры без расчетов подбирается по значению a_R, обозначающему расстояние от центра поперечного сечения прутка до нижнего уровня плиты. С увеличением данного расстояния (его минимальное значение должно быть не меньше диаметра самой арматуры, но и не менее 10 мм) повышается прочность сцепления прутка с бетоном. Также его можно принять по коэффициенту ξ_R, который высчитываетсяпо формуле, приведенной на рис. 6.

При выборе марки бетона нужно учитывать, что этот материал является неоднородным, поэтому его физико-механические свойства (даже при условии изготовления образцов из одного замеса) характеризуются значительным разбросом.

Важно знать, что при расчетах нужно учитывать и марку бетона, и класс арматуры. При этом сопротивление бетона на сжатие не допускается принимать большим, чем сопротивление арматуры – т.е

в сущности, на растяжение будет работать именно армирующий каркас.

Как правило, при сооружении перекрытий в жилых зданиях применяются бетонные смеси марок М250-М350 (В20-В25). Для армирующего каркаса обычно применяется арматура А400 или А500.

Определение нагрузки на плиту

Расчет бетонной плиты перекрытия всегда направлен на определение распределенной нагрузки. Для этого нужно просуммировать собственный вес горизонтальной конструкции и вертикальные нагрузки.

Масса будущей плиты толщиной 200 мм определяется с учетом плотности бетона и, как правило, составляет в пределах 500 кг/м2. Согласно строительным нормам нормативные нагрузки от вышерасположенных строительных конструкций на перекрытие в зданиях жилого типа принимаются равными от 200 до 800 кг/м2 – берем среднее значение в 500 кг/м2. В результате получаем общую распределенную нагрузку 1000 кг/м2.

Основные принципы того, как рассчитать плиту перекрытия, рассмотрены в следующем видео:

Максимальное изгибающее напряжение всегда приходится на центр монолитного перекрытия, которое опирается на стены по контуру. Для расчета изгибающего момента нужно воспользоваться формулой, приведенной на рис. 7.

Рисунок 7. Воздействие изгибающего момента и формула для его расчета

Пример расчета изгибающего момента, воздействующего на монолитную плиту перекрытия при пролете длиной 6 м:

М_мах=(1000×62)/8=4500 кг/м

Подбор сечения арматуры

Для создания армирующего каркаса применяется рифленая арматура. Согласно строительным нормам диаметр прутков выбирается не менее 10 мм для двухрядной и 12 мм для однорядной вязки в зависимости от длины перекрытия. Размер ячеек сетки подбирается 200х200 мм или меньше, но в этом случае увеличится общий вес монолитной конструкции.

Фото 8. Внешний вид армирующего каркаса

При соединении опалубки с каменной стеной армирующий каркас применяется несколько способов, показанных на рис. 9

Рисунок 9. Способы соединения опалубки с каменной стеной

Монтаж и установка железобетонных балок

Проведение работ по установке и закреплению балок требует небольших навыков, они сводятся к умению прочно фиксировать ЖБ конструкции, для чего потребуется понимание особенностей сооружения.

Первым этапом установки является подготовка – покрытие осевых реек краской и последующая зачистка деталей. Самый частый способ установки сводится к использованию кранов. Для поднятия используются монтажные петли, которые крепятся к стропам или «удавкам», с обеих сторон по 2 крепления. Величина строп определяется на основании длины балки.

ЖБ конструкции прикрепляются к подстропильным балкам и колоннам. При правильном монтаже балок удаётся создать высокую прочность здания.

Если объект строительства относительно небольшой, можно задуматься о самостоятельном изготовлении и установке балок. Для выполнения задачи следует поступить следующим образом:

1. Выкладываем дно опалубки с помощью щита из фанеры с достаточной прочностью.
2. Из других досок формируем стенки опалубки для бетонного изделия.
3. Во внутреннюю поверхность укладываем полиэтиленовую плёнку — она поможет на этапе извлечения бетона.
4. Укладываем армированный пояс сверху и снизу балки.
5. Заливаем объём опалубки до желаемого уровня.

Плиты ПДН

Самая востребованная в дорожном строительстве и универсальная марка изделия – прямоугольная ПДН (плита дорожная напряженная). Ее размеры составляют: длина 6 метров, ширина 2, толщина 14-18 сантиметров. Данный тип плит способен выдерживать испытания суровым климатом, сложным грунтом, неблагоприятными гидрологическими условиями.

Сборка покрытия подразумевает сварку элементов между собой благодаря наличию в их продольных гранях специальных скоб. Эти же скобы нужны для подъема плит краном. В торцевой части плиты находятся стыковочные пластины, которые вместе со скобами создают единый арматурный узел.

Плиты с рабочей поверхностью типа «вверх» чуть шероховатые за счет обработки брезентовой лентой, щеткой с щетиной из капрона, специальной накатки. Те, что с рабочей стороной «вниз», выполняются с рифлением глубиной минимум 1 миллиметров.

Также популярны аналогичные плиты с напряженной арматурой, которые маркируются, соответственно, ПДП. Они обеспечивают прекрасную адгезию с колесами транспорта (из-за рифления), стойки к морозу, водонепроницаемы, выдерживают нагрузки до 30 тонн.
