4 Сколько весит профильная труба – расчет при помощи калькулятора
Последний способ установления веса трубы квадратного либо прямоугольного профиля заключается в использовании готовых калькуляторов, имеющихся на множестве специализированных сайтов. Воспользоваться подобной методикой может любой человек, ПК которого подключен к глобальной сети. Никаких сложностей с эксплуатацией калькулятора у него не возникнет. Нужно лишь ввести в предлагаемые поля следующие значения трубы:
- длину сторон;
- длину изделия;
- толщину стенок.
После этого выбирается сталь (ее марка), являющаяся исходным сырьем для выпуска трубы, нажимается кнопка «Расчет». Перед нами появится показатель массы изделия. В большинстве случаев вес определяется с некоторой погрешностью. То есть он, вполне возможно, будет незначительно отличаться от табличных величин и от данных, полученных формульными расчетами.
Кстати, описанные нами калькуляторы обычно дают возможность определить вес и многих других видов металлопроката, например:
- прута;
- круга;
- двутавровой балки;
- разных видов швеллеров;
- шестигранника;
- квадрата;
- уголка.
При этом все озвученные изделия могут изготавливаться не только из стали, но и из иных материалов: латуни, магния, меди, чугуна разных марок, бронзы, титана, алюминия и так далее.
Последний штрих – большая часть калькуляторов позволяет производить и обратные расчеты. Например, определять по известной массе трубы ее метраж. Такая функция может понадобиться тогда, когда человеку требуется узнать, сколько погонных метров изделия, допустим квадрата 60х60 мм, приходится на одну тонну или килограмм его массы.
Формулы и теория расчета массы трубы
Для правильного вычисления массы трубы понадобится узнать следующие параметры:
- вид сечения;
- внутр-ний диаметр;
- нар-ный диаметр;
- толщину стенок;
- сорт стали.
Эти параметры рекомендуется брать из документации к трубам, или замерить самостоятельно, например, с помощью штангенциркуля. Все трубы делят на три основных вида – круглые, квадратные и прямоугольные. Для каждого вида труб применяется собственная методика расчета. Вес трубы стальной калькулятор определяет базируясь на внутренние алгоритмы и различные таблицы, а вычислять массу вручную придется как в школе, прибегая к множеству формул.
Труба профильная прямоугольная
Определение массы круглой трубы
Чтобы вычислить вес круглой трубы, требуется определить площадь кольца, которое образуют нар-ный и внутр-ний диаметры. Для этого применяют следующие формулы:
S = (D² – d²)
S = π(R² – r²)
S = 2 πŕK
Символы в этих формулах означают:
S – площадь кольца;
π – принятое в геометрии число «Пи» (3,14);
D – нар-ый диаметр;
d – внутр-ий диаметр;
R – нар-ый радиус трубы;
r – внутр-ий радиус трубы;
ŕ – средний радиус трубы;
К – толщина стенки.
Любая из формул дает один и тот же результат, поэтому каждый выбирает ту, которая по каким-либо причинам больше понравилась. Затем умножает на длину трубопровода и удельный вес нужной марки стали. Естественно, что вес круглой стальной трубы калькулятор определяет другим способом. Соотношения нар-ного и внутр-него диаметров любых стальных труб записаны в таблицу и калькулятор просто берет нужное значение и производит вычисления.
Штангенциркуль
Определение веса труб квадратного и прямоугольного сечения
Чтобы рассчитать массу этих труб определяют внешнюю и внутреннюю площадь поперечного среза (сечения). Далее внутреннюю площадь вычитают из внешней и получившееся значение умножают на длину трубы и удельную массу стали. Такие вычисления гораздо проще, чем определение массы круглых труб, но и они требуют времени и внимания. Поэтому вес квадратной стальной трубы калькулятор определяет намного быстрей и проще. Достаточно ввести необходимые значения и он произведет все вычисления самостоятельно.
Вес круга, стального прутка. Круглый прокат ГОСТ 2590-88
Вес стального круга, металлического прутка, круглого проката ГОСТ 2590-88 Круг, согласно ГОСТ — прокат стальной круговой используется двух основных стандартов: горячекатаный и калиброванная круглая сталь — холоднокатаная или холоднотянутая. Стальной круг используется в качестве заготовки перед изготовлением изделий фасонного проката или сортового проката. Также стальные круги находят широкое применение в машиностроении в качестве заготовок для изготовления втулок, осей, валов, анкеров, толкателей и других деталей машин и техники. Точность круга ГОСТ 2590-88, произведенного горячекатаным способом, разделяется на три класса — А, Б и В, соответственно, высокой, повышенной и обыкновенной точности. Для класса А допустимое отклонение от заданного параметра составляет от +0.3мм до -0.9мм. Для класса Б этот диаметр лежит в пределах от +0.6мм до -2.0мм. Класс В позволяет отойти от стандарта на величину от +0.8мм до -4.0мм. Точный параметр допустимого отклонения зависит от присвоенного класса точности, а так же от длины изделия. Длина круглого прутка зависит от качества стали, например: — пруток из обычной углеродистой и низколегированной стали изготавливают в пределах от 2 до 12 метров; — прокат качественной углеродистой и легированных сталей — от 2 до 6 метров; — кругляк из низколегированной стали — от 1 до 6 метров. Также на усмотрение заказчика заготовки изготавливают длиной от 2 до 24 метров. При изготовлении кругляка руководствуются предельными отклонениями по длине проката. Существует три вида отклонений по длине, а именно: до 4 метров — 30 мм , от 4 до 6 метров — 50 мм, от 6 метров — 70 мм. Т.е. величина погрешности не должна превышать 30 мм, во втором случае 50 мм, а в третьем 70 мм. На усмотрение заказчика таким разбросом размеров можно пренебречь. В сортаменте круглого проката, главным параметром при выпуске круга является его номинальный диаметр. По стандарту он может варьироваться от 5 до 270 мм, а изделия диаметром свыше 270 и до 300 мм производятся по запросу. Стальной круг, как и ряд других изделий, может производиться, храниться и транспортироваться в двух видах – в мотках (для изделий диаметром до 9 мм), и прутках. Таблица веса круга стального — Сколько килограммов (кг) в одном метре (м) прутка диаметр прутка d, мм вес прутка,кг
диам d,мм
вес круга,кг
диам d,мм
вес круга,кг
диам d,мм
вес 1м круга,кг
5,5 0,186 32 6,31 60 22,19 165 167,77 6 0,222 33 6,71 61 22,93 170 178,09 6,5 0,26 34 7,13 62 23,7 175 188,72 7 0,302 35 7,55 63 24,47 180 199,66 8 0,395 36 7,99 65 26,05 185 210,9 9 0,499 37 8,44 67 27,68 190 222,46 10 0,616 38 8,9 68 28,51 195 234,32 11 0,746 39 9,38 70 30,21 200 246,49 12 0,888 40 9,86 72 31,96 205 258,97 13 1,041 41 10,36 75 34,68 210 271,76 14 1,21 42 10,88 80 39,46 215 284,85 15 1,39 43 11,4 82 41,46 220 298,25 16 1,58 44 11,94 85 44,54 225 311,96 17 1,78 45 12,48 90 49,94 230 325,98 18 2 46 13,05 95 55,64 235 340,31 19 2,23 47 13,75 100 61,65 240 354,95 20 2,47 48 14,2 105 67,97 245 369,89 21 2,72 49 14,8 110 74,6 250 385,14 22 2,98 50 15,42 115 81,54 255 400,7 23 3,26 51 16,03 120 88,78 260 416,57 24 3,55 52 16,67 125 96,33 265 432,74 25 3,85 53 17,32 130 104,2 270 449,23 26 4,17 54 17,65 135 112,31 275 466,02 27 4,5 55 18,65 140 120,78 280 483,12 28 4,83 56 19,33 145 129,56 285 500,53 29 5,18 57 20,02 150 138,65 290 518,25 30 5,55 58 20,74 155 148,05 295 536,27 31 5,92 59 21,45 160 157,75 300 554,6 Вес погонного метра круга в таблице — теоретическая масса. Фактический вес прутка круглого сечения может отличаться на 2-5% Расчет веса круга стального проката Когда нет справочника, расчет веса погонного метра стального прутка можно выполнить самостоятельно, на обычном калькуляторе. Объем металла в 1 метре стального цилиндра равен 1 м x (3,14 x D x D/4). В скобках геометрическая площадь круга диаметром D. Вес прутка получается умножением объема на удельный вес круглого проката, который равен 7850 кг/м3. Данным способом Вы можете посчитать сколько кг в метре стального круга, пересчитать тонны в метры. Например, на обычном калькуляторе, можно сделать расчет массы 1 погонного метра круга по формуле: m = Pi*d*d*R/4000 где: m — теор. масса 1 п/ м круга в кг, Pi = 3,14 (постоянная величина), d — наружный диаметр в мм, R — плотность стали в г/куб. см. Для быстрого расчета массы круглого проката воспользуйтесь «Калькулулятором металла» в разделе сайта «Сортамент металлопроката»
Калькулятор расчета массы круга считает вес для разных марок сталей, что важно, если Вам нужно посчитать массу круга нержавеющего или изготовленного из цветного сплава. Металлокалькулятор круга рассчитывает вес прутка стали (по размерам диаметра и длины заготовок), и длину круглого проката (по общему весу стальных прутков и наружному диаметру прута)
sbk.ltd.ua
Виды труб
По способу изготовления трубы делятся на группы:
- бесшовные,
- сварные,
- литые,
- паяные (узкое специальное применение).
Бесшовные трубы
подразделяются по изготовлению на:
- горячекатаные,
- холоднокатаные,
- прессованные,
- цельнотянутые.
Сварная труба подразделяется на:
- сваренные электросваркой,
- сваренные печной сваркой или газосваркой.
Деление на группы обусловлено сферой применения. Например, труба цельнотянутая, применяется в газовой отрасли. Такая технология исключает протечки газа через возможные непровары в швах, и выдерживают большое давление газа при перекачке. При использовании подобных труб в водоводах они эксплуатируются при большем давлении, особенно в магистральных водоводах.
3 Формульный расчет массы прямоугольных и квадратных труб
Чтобы установить максимально точно, какую массу имеет труба профильная (вес 1 метра такого изделия), необходимо принять во внимание объем металла, который был потрачен на производство конструкции. Для этого сначала рассчитывают площадь поперечного сечения трубы, а затем, полученную величину умножают на протяженность отрезка металлопроката
Теперь, когда объем использованного металла известен, его следует умножить на плотность материала, служащего сырьем для выпуска трубы
Итогом последней операции будет теоретическая масса готового изделия
Теперь, когда объем использованного металла известен, его следует умножить на плотность материала, служащего сырьем для выпуска трубы. Итогом последней операции будет теоретическая масса готового изделия
Важно учесть – разные марки стали имеют различные показатели плотности, которые могут весьма значительно отличаться друг от друга
Кроме того, конфигурация геометрически правильной профильной трубы, задуманной теоретически, никогда не соответствует ее реальной форме, получающейся на практике. «Безупречная» форма, например, не предполагает наличия в изделии скругленных углов внутреннего и внешнего радиуса, по теории они могут быть только прямыми, и никак иначе.
Учитывая все изложенное выше, можно сделать вывод – реальная и расчетная масса метра профильного изделия в любом случае будут отличными друг от друга (иногда незначительно, а в некоторых случаях очень существенно). В связи с этим формульная схема расчета не рекомендуется для расчета веса при сооружении сложных и ответственных конструкций.
Давайте на конкретном примере посмотрим, как выполнить расчет массы метра квадратной трубы с толщиной стенок 3 мм и сторонами 60х60 мм по формуле: М.П. = S*2*(А+В)*ρ, где:
- А и В – это показатели длины сторон, выраженные в метрах;
- S – толщина (также в метрах);
- Ρ – плотность стали в килограммах на кубический метр (обычно принимается ее среднее значение равное 7850).
Подставляем в указанную формулу известные нам значения и получаем:
М.П. = 0,003*2*(0,06+0,06)*7850 = 5,65 кг.
Полученные килограммы и являются массой одного метра погонного квадратного профильного изделия со сторонами 60 мм. Если сравнить данный показатель с табличными данными (5,25 кг), мы увидим, что разница между ними получится 0,4 кг.
Размеры квадратной профильной трубы и вес погонного метра
Труба квадратного сечения идет чаще на стойки, из нее собирают несущий каркас, а перемычки делают из прямоугольной. К такому каркасу проще крепить материалы (любые). А еще, при прочих равных, прочность на изгиб у квадратной профильной трубы выше. Она сравнима с показателями двутавровой балки. Но сопротивление скручивающим нагрузкам у круглой трубы намного выше. Так что это надо учитывать.
Но чтобы не было проблем, надо выдерживать рекомендованные размеры профильных труб. Как уже говорили, все размеры (сортамент) прописаны в ГОСТах. Там же указана возможная толщина стенки. У труб малого размера — от 10 до 35 мм в диаметре — толщина от 0,8 мм до 5 мм. Но у труб со стороной 10 мм и 15 мм стенки не толще чем 1,5 мм. Дальше идет постепенное увеличение минимального размера. Например, у 40*40 мм есть самая тонкая стенка 1,4 мм, у 45*45 мм уже тоньше 3,0 мм стенки нет. Та же тенденция соблюдается и дальше. Чем больше размер профильной трубы, тем толще стенки.
| Размер в мм | Вес одного метра, кг | Размер в мм | Вес одного метра, кг | Сечение профильной трубы в мм | Вес одного метра, кг | Сечение профильной трубы в мм | Вес одного метра, кг | Сечение профильной трубы в мм | Вес одного метра, кг | Сечение профильной трубы в мм | Вес одного метра, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Труба квадратная 10х10х0,8 | 0,222 | Труба квадратная 30х30х0,8 | 0,725 | Профильная квадратная труба 40х40х3,5 | 3,85 | Профильная квадратная труба 60х60х2 | 3,59 | Профильная квадратная труба 90х90х3 | 8,07 | Профильная квадратная труба 150х150х9 | 38,75 |
| 10х10х0,9 | 0,246 | 30х30х0,9 | 0,811 | 40х40х4 | 4,30 | 60х60х2,5 | 4,43 | 90х90х4 | 10,59 | 150х150х10 | 42,61 |
| 10х10х1 | 0,269 | 30х30х,1 | 0,897 | 40х40х5 | 5,16 | 60х60х3 | 5,25 | 90х90х5 | 13,00 | Профильная квадратная труба 180х180х8 | 42,34 |
| 10х10х1,2 | 0,312 | 30х30х1,2 | 1,07 | 40х40х6 | 5,92 | 60х60х3,5 | 6,04 | 90х90х6 | 15,34 | 180х180х9 | 47,23 |
| 10х10х1,4 | 0,352 | 30х30х1,3 | 1,15 | Профильная квадратная труба 42х42х3 | 3,55 | 60х60х4 | 6,82 | 90х90х7 | 17,58 | 180х180х10 | 5,03 |
| Труба квадратная 15х15х0,8 | 0,348 | 30х30х1,4 | 1,23 | 42х42х3,5 | 4,07 | 60х60х5 | 8,30 | 90х90х8 | 19,73 | 180х180х12 | 61,36 |
| 15х15х0,9 | 0,388 | 30х30х1,5 | 1,31 | 42х42х4 | 4,56 | 60х60х6 | 9,69 | Профильная квадратная труба 100х100х3 | 9,02 | 180х180х14 | 70,33 |
| 15х15х1 | 0,426 | 30х30х2 | 1,70 | 42х42х5 | 5,47 | 60х60х7 | 11,00 | 100х100х4 | 11,84 | Трубы квадратные специальных размеров | |
| 15х15х1,2 | 0,501 | 30х30х2,5 | 2,07 | 42х42х6 | 6,3 | 60х60х8 | 12,20 | 100х100х5 | 14,58 | 32х32х4 | 3,30 |
| 15х15х1,4 | 0,571 | 30х30х3 | 2,42 | Профильная квадратная труба 45х45х2 | 2,65 | Профильная квадратная труба 70х70х3 | 6,19 | 100х100х6 | 17,22 | 36х36х4 | 3,80 |
| 15х15х1,5 | 0,605 | 30х30х3,5 | 2,75 | 45х45х3 | 3,83 | 70х70х3,5 | 7,14 | 100х100х7 | 19,78 | 40х40х2 | 2,33 |
| Труба квадратная 20х20х0,8 | 0,474 | 30х30х4 | 3,04 | 45х45х3,5 | 4,40 | 70х70х4 | 8,07 | 100х100х8 | 22,25 | 55х55х3 | 4,78 |
| 20х20х0,9 | 0,529 | Труба квадратного сечения 35х35х0,8 | 0,85 | 45х45х4 | 4,93 | 70х70х4 | 9,89 | 100х100х9 | 24,62 | 65х65х6 | 10,63 |
| 20х20х1 | 0,583 | 35х35х0,9 | 0,953 | 45х45х5 | 5,94 | 70х70х6 | 11,57 | Профильная квадратная труба 110х110х6 | 19,11 | ||
| 20х20х1,2 | 0,689 | 35х35х1,4 | 1,45 | 45х45х6 | 6,86 | 70х70х7 | 13,19 | 110х110х7 | 21,98 | ||
| 20х20х1,4 | 0,791 | 35х35х1,5 | 1,55 | 45х45х7 | 7,69 | 70х70х8 | 14,71 | 110х110х8 | 24,76 | ||
| 20х20х1,5 | 0,841 | 35х35х2 | 2,02 | 45х45х8 | 8,43 | Профильная квадратная труба 80х80х3 | 7,13 | 110х110х9 | 27,45 | ||
| 20х20х2 | 1,075 | 35х35х2,5 | 2,46 | Профильная квадратная труба 50х50х2 | 2,96 | 80х80х3,5 | 8,24 | Профильная квадратная труба 120х120х6 | 20,99 | ||
| Труба квадратная 25х25х0,8 | 0,599 | 35х35х3 | 2,89 | 50х50х2,5 | 3,64 | 80х80х4 | 9,33 | 120х120х7 | 24,16 | ||
| 25х25х0,9 | 0,670 | 35х35х3,5 | 3,30 | 50х50х3 | 4,31 | 80х80х5 | 11,44 | 120х120х8 | 27,27 | ||
| 25х25х1 | 0,740 | 35х35х4 | 3,67 | 50х50х3,5 | 4,94 | 80х80х6 | 13,46 | 120х120х9 | 30,28 | ||
| 25х25х1,2 | 0878 | 35х35х5 | 4,37 | 50х50х4 | 5,56 | 80х80х7 | 15,38 | Профильная квадратная труба 140х140х6 | 24,76 | ||
| 25х25х1,4 | 1,01 | Профильная квадратная труба 40х40х1,4 | 1,67 | 50х50х4,5 | 6,16 | 80х80х8 | 17,22 | 140х140х7 | 28,57 | ||
| 25х25х1,5 | 1,07 | 40х40х1,5 | 1,78 | 50х50х5 | 6,73 | 80х80х9 | 18,97 | 140х140х8 | 32,29 | ||
| 25х25х2 | 1,39 | 40х40х2 | 2,33 | 50х50х6 | 7,80 | 80х80х10 | 20,63 | 140х140х9 | 35,93 | ||
| 25х25х2,5 | 1,68 | 40х40х2,5 | 2,85 | 50х50х7 | 8,79 | 80х80х11 | 22,20 | Профильная квадратная труба 150х150х7 | 30,77 | ||
| 25х25х3 | 1,95 | 40х40х3 | 3,36 | 50х50х8 | 9,69 | 140х140х8 | 34,81 |
В таблицах также указан вес погонного метра профильной трубы каждого размера. Он нужен не только для того, чтобы можно было рассчитать нагрузку на транспорт. Используя эти данные можно проконтролировать толщину стенки. Вы можете взвесить кусок трубы, высчитать вес погонного метра, а потом сравнить с нормативом. Если данные близки, все нормально. Если реальный вес получился гораздо меньше, толщина стенки меньше заявленной. Правда, в таблице указан вес при плотности стали 7,85 г/см². Если плотность стали трубы меньше, это надо будет учитывать.
Вес профильной стальной трубы
Основные размеры профильной прямоугольной трубы
Расчет теоретического веса стальной профильной трубы регулирует ГОСТ 8645-68. Масса и типоразмеры прямоугольных труб приведены в :
| Ширина профиля А, мм | Высота профиля В, мм | S, мм | Масса 1 м, кг |
|---|---|---|---|
| 15 | 10 | 1,0 | 0,348 |
| 1,5 | 0,488 | ||
| 2 | 0,605 | ||
| 20 | 10 | 1,0 | 0,426 |
| 1,5 | 0,605 | ||
| 2 | 0,762 | ||
| 15 | 1,0 | 0,505 | |
| 1,5 | 0,723 | ||
| 2 | 0,919 | ||
| 2,5 | 1,09 | ||
| 25 | 10 | 1,0 | 0,505 |
| 1,5 | 0,723 | ||
| 2 | 0,919 | ||
| 2,5 | 1,09 | ||
| 15 | 1,0 | 0,583 | |
| 1,5 | 0,841 | ||
| 2 | 1,08 | ||
| 2,5 | 1,29 | ||
| 28 | 25 | 1,5 | 1,15 |
| 2 | 1,49 | ||
| 2,5 | 1,80 | ||
| 30 | 10 | 1,0 | 0,583 |
| 1,5 | 0,841 | ||
| 2 | 1,08 | ||
| 2,5 | 1,29 | ||
| 3 | 1,48 | ||
| 15 | 1,0 | 0,661 | |
| 1,5 | 0,959 | ||
| 2 | 1,23 | ||
| 2,5 | 1,48 | ||
| 3 | 1,71 | ||
| 20 | 1,0 | 0,740 | |
| 1,5 | 1,08 | ||
| 2 | 1,39 | ||
| 2,5 | 1,68 | ||
| 3 | 1,95 | ||
| 35 | 15 | 1,5 | 1,08 |
| 2 | 1,39 | ||
| 2,5 | 1,68 | ||
| 3 | 1,95 | ||
| 3,5 | 2,20 | ||
| 20 | 1,5 | 1,19 | |
| 2 | 1,55 | ||
| 2,5 | 1,88 | ||
| 3 | 2,19 | ||
| 3,5 | 2,47 | ||
| 25 | 1,5 | 1,31 | |
| 2 | 1,70 | ||
| 2,5 | 2,07 | ||
| 3 | 2,42 | ||
| 3,5 | 2,75 | ||
| 40 | 15 | 2 | 1,55 |
| 2,5 | 1,88 | ||
| 3 | 2,19 | ||
| 3,5 | 2,47 | ||
| 4 | 2,73 | ||
| 20 | 2 | 1,70 | |
| 2,5 | 2,07 | ||
| 3 | 2,42 | ||
| 3,5 | 2,75 | ||
| 4 | 3,05 | ||
| 25 | 1,5 | 1,43 | |
| 2 | 1,86 | ||
| 2,5 | 2,27 | ||
| 3 | 2,66 | ||
| 3,5 | 3,02 | ||
| 4 | 3,36 | ||
| 28 | 1,5 | 1,50 | |
| 2 | 1,95 | ||
| 2,5 | 2,39 | ||
| 30 | 2 | 2,02 | |
| 2,5 | 2,47 | ||
| 3 | 2,89 | ||
| 3,5 | 3,30 | ||
| 4 | 3,68 | ||
| (42) | 20 | 2 | 1,77 |
| 2,5 | 2,15 | ||
| 3 | 2,52 | ||
| 3,5 | 2,86 | ||
| 4 | 3,17 | ||
| 30 | 2 | 2,08 | |
| 2,5 | 2,54 | ||
| 3 | 2,99 | ||
| 3,5 | 3,41 | ||
| 4 | 3,80 | ||
| 45 | 20 | 2 | 1,86 |
| 2,5 | 2,27 | ||
| 3 | 2,66 | ||
| 3,5 | 3,02 | ||
| 4 | 3,36 | ||
| 30 | 2 | 2,17 | |
| 2,5 | 2,66 | ||
| 3 | 3,13 | ||
| 3,5 | 3,57 | ||
| 4 | 3,99 | ||
| 50 | 25 | 2 | 2,17 |
| 2,5 | 2,66 | ||
| 3 | 3,13 | ||
| 3,5 | 3,57 | ||
| 4 | 3,99 | ||
| 30 | 2 | 2,32 | |
| 2,5 | 2,86 | ||
| 3 | 3,36 | ||
| 3,5 | 3,857 | ||
| 4 | 4,30 | ||
| 35 | 2 | 2,49 | |
| 2,5 | 3,09 | ||
| 3 | 3,60 | ||
| 3,5 | 4,12 | ||
| 4 | 4,62 | ||
| 40 | 2 | 2,65 | |
| 2,5 | 3,25 | ||
| 3 | 3,83 | ||
| 3,5 | 4,39 | ||
| 4 | 4,93 | ||
| 60 | 25 | 2,5 | 3,05 |
| 3 | 3,60 | ||
| 3,5 | 4,12 | ||
| 4 | 4,62 | ||
| 5 | 5,55 | ||
| 30 | 2,5 | 3,25 | |
| 3 | 3,83 | ||
| 3,5 | 4,39 | ||
| 4 | 4,93 | ||
| 5 | 5,94 | ||
| 40 | 3 | 4,30 | |
| 3,5 | 4,94 | ||
| 4 | 5,56 | ||
| 5 | 6,73 | ||
| 70 | 30 | 3 | 4,30 |
| 3,5 | 4,94 | ||
| 4 | 5,56 | ||
| 5 | 6,73 | ||
| 6 | 7,80 | ||
| 40 | 3 | 4,78 | |
| 3,5 | 5,49 | ||
| 4 | 6,19 | ||
| 5 | 7,51 | ||
| 6 | 8,75 | ||
| 50 | 3 | 5,25 | |
| 3,5 | 6,04 | ||
| 4 | 6,82 | ||
| 5 | 8,30 | ||
| 6 | 9,69 | ||
| 7 | 10,99 | ||
| 80 | 40 | 3 | 5,25 |
| 3,5 | 6,04 | ||
| 4 | 6,82 | ||
| 5 | 8,30 | ||
| 6 | 9,69 | ||
| 7 | 10,99 | ||
| 50 | 3 | 5,72 | |
| 3,5 | 6,59 | ||
| 4 | 7,44 | ||
| 60 | 3,5 | 7,14 | |
| 4 | 8,07 | ||
| 5 | 9,87 | ||
| 6 | 11,57 | ||
| 7 | 13,19 | ||
| 90 | 40 | 3,5 | 6,59 |
| 4 | 7,44 | ||
| 5 | 9,08 | ||
| 6 | 10,63 | ||
| 7 | 12,09 | ||
| 50 | 3 | 6,19 | |
| 60 | 4 | 8,70 | |
| 5 | 10,65 | ||
| 6 | 12,51 | ||
| 7 | 14,29 | ||
| 100 | 40 | 4 | 8,07 |
| 5 | 9,87 | ||
| 6 | 11,57 | ||
| 7 | 13,19 | ||
| 50 | 4 | 6,19 | |
| 5 | 10,65 | ||
| 6 | 12,51 | ||
| 7 | 14,29 | ||
| 70 | 4 | 9,96 | |
| 5 | 12,22 | ||
| 6 | 14,40 | ||
| 7 | 16,48 | ||
| 110 | 40 | 4 | 8,70 |
| 5 | 10,65 | ||
| 6 | 12,51 | ||
| 7 | 14,29 | ||
| 50 | 4 | 9,33 | |
| 5 | 11,44 | ||
| 6 | 13,46 | ||
| 7 | 15,38 | ||
| 60 | 4 | 9,96 | |
| 5 | 12,22 | ||
| 6 | 14,40 | ||
| 7 | 16,48 | ||
| 120 | 40 | 5 | 11,44 |
| 6 | 13,46 | ||
| 7 | 15,38 | ||
| 8 | 17,22 | ||
| 60 | 5 | 13,00 | |
| 6 | 15,34 | ||
| 7 | 17,58 | ||
| 8 | 19,73 | ||
| 80 | 5 | 14,58 | |
| 6 | 17,22 | ||
| 7 | 19,78 | ||
| 8 | 22,25 | ||
| 140 | 60 | 3 | 9,02 |
| 5 | 14,58 | ||
| 6 | 17,22 | ||
| 7 | 19,78 | ||
| 8 | 22,25 | ||
| 80 | 5 | 16,15 | |
| 6 | 19,11 | ||
| 7 | 21,98 | ||
| 8 | 24,76 | ||
| 120 | 6 | 22,88 | |
| 7 | 26,37 | ||
| 8 | 29,78 | ||
| 9 | 33,10 | ||
| 150 | 60 | 7 | 20,88 |
| 80 | 6 | 20,05 | |
| 7 | 23,08 | ||
| 8 | 26,01 | ||
| 9 | 28,86 | ||
| 10 | 31,62 | ||
| 100 | 6 | 21,93 | |
| 7 | 25,28 | ||
| 8 | 28,53 | ||
| 9 | 31,69 | ||
| 10 | 34,76 | ||
| 160 | 130 | 8 | 33,55 |
| 180 | 80 | 7 | 26,37 |
| 8 | 29,78 | ||
| 9 | 33,10 | ||
| 10 | 36,33 | ||
| 12 | 42,52 | ||
| 100 | 8 | 32,29 | |
| 9 | 35,93 | ||
| 10 | 39,47 | ||
| 12 | 46,29 | ||
| 145 | 20 | 84,10 | |
| 150 | 8 | 38,57 | |
| 9 | 42,99 | ||
| 10 | 47,32 | ||
| 12 | 55,71 | ||
| 190 | 120 | 12 | 51,94 |
| 196 | 170 | 18 | 88,99 |
| 200 | 120 | 8 | 37,32 |
| 230 | 100 | 8 | 38,57 |
Примечание
- Масса труб вычислена при плотности стали 7,85 г/см3
- Размеры труб, взятые в скобки – нерекомендуемые
- Трубы следующих размеров производятся под заказ: 28х25; 40х25; 40х28; 70х50; 90х50; 140х60; 150х60; 160х130; 180х145; 190х120; 196х170; 200х120; 230х100 мм
Таблица веса стальных труб: советы по использованию
Источником данных в этом случае может служить специальная таблица. Ее выбор осуществляется в зависимости от типа изделия. Помимо ГОСТов, схемы можно найти и на многих профильных сайтах. Сегодня в интернете можно отыскать без труда таблицы для определения массы деталей из разных материалов (например, вес чугунной трубы 100 мм).
Нахождение массы табличным путем требует соблюдения двух основных правил
В первую очередь очень важно не ошибиться с выбором таблицы. Для этого необходимо проверить, соответствует ли название государственного стандарта материалу изделия, массу которого вы хотите определить
Второе правило – не стоит полностью полагаться на данные, определенные с помощью таблицы. Как правило, удельный вес трубы не соответствует фактическому. Таким образом, любой расчет будет лишь приблизительным. Для небольших партий подобное различие не является серьезной проблемой.
В интернете легко можно найти таблицы для определения массы труб из металла
В качестве примера можно взять стальную деталь размерами 60х60х3. Вес 1 метра трубы такого типа составляет 5,25 кг, если руководствоваться табличным расчетом. Это изделие относится к профильной группе и имеет равные по своей ширине стенки. Реальная масса изделия с такими габаритами может отличаться. Максимальное допущение в этом случае составляет 10% от общей массы (52,5 г).
Табличный способ очень хорош в том случае, когда у вас нет времени на проведение длительных, сложных вычислений. Однако всегда стоит помнить о погрешности, которая присутствует в этом случае.
Чугун и изделия из него
Чугун – сплав железа и углерода, в котором массовая доля последнего составляет не менее 2,14%. Углерод обеспечивает сплаву высокую твердость, хотя и снижает при этом пластичность материала.
При изготовлении труб применяются два вида сплава.
- СЧ – серый, содержит пластинчатое графитовое зерно. Материал обладает высокой стойкостью к сжимающим нагрузкам, что позволяет сооружать вертикальные стояки большой высоты. Однако графитное зерно придает серому чугуну хрупкость: изделие можно разрушить сильным точечным ударом. Если подобного рода повреждения трубопроводу не грозят, то он может прослужить до 80 лет.
- ВЧШГ – применяется для производства не так уж давно. Это высокопрочный сплав с шарообразным графитным зерном, он менее хрупок, и превосходит серый по долговечности – до 100 лет, и стойкости к механическим нагрузкам.
Методы расчета нагрузок на профильную трубу
Для расчета нагрузок на профили используются методы:
- расчет нагрузки при помощи справочных таблиц;
- использование формулы напряжения при изгибе трубы;
- определение нагрузки при помощи специального калькулятора.
Как рассчитать нагрузку с помощью справочных таблиц
Этот метод точен и учитывает виды опор, закрепление профиля на опорах и характер нагрузки. Для расчета прогиба профильной трубы с помощью справочных таблиц необходимы следующие данные:
- значение момента инерции трубы (I) из таблиц ГОСТ 8639-82 (для квадратных труб) и ГОСТ 8645-68 (для прямоугольных труб);
- значение длины пролета (L);
- значение нагрузки на трубу (Q);
- значение модуля упругости из действующего СНиП.
Эти значения подставляют в нужную формулу, которая зависит от закрепления на опорах и распределения нагрузки. Для каждой расчетной схемы нагрузки формулы прогиба меняются.
Расчет по формуле максимального напряжения при изгибе профильной трубы
Расчет напряжения при изгибе вычисляется при помощи формулы:
где M – изгибающий момент силы, а W – сопротивление.
Юлия Петриченко, эксперт
Калькулятор для расчета нагрузки на профильную трубу
Расчет профильной трубы на прогиб – сложный и трудоемкий процесс. Для этого надо внимательно изучить ГОСТы и другие нормативные документы, изучить виды опор и нагрузок на будущую конструкцию, построить схему, добавить запас прочности. Малейшая ошибка при расчетах приведет к печальному финалу. Поэтому, не зная физики и Сопромата, лучше доверить расчеты ответственных конструкций (кровля, каркас) профессионалам. Они помогут провести точные расчеты при меньших затратах.
Электросварные трубы: классификация материалов
Стальные трубы из металлопроката в зависимости от формы представлены в двух вариантах:
- круглые;
- квадратные.
Классифицируются трубопроводы по такому критерию, как назначению. Они бывают следующих предназначений:
- Водогазопроводные, имеющие высокие показатели внутреннего сечения.
- Электросварные. Их применение связано с прокладкой магистральных коммуникаций. Такой вид изделий делится на прямошовные и спиралевидные.
Трубы с прямым швом появились достаточно давно, но нашли своё активное применение в строительстве трубопроводных магистралей.
Трубопроводы используются не только в сфере водо- и газопровода, но ещё и в области мебельного производства, строительной отрасли для монтажа конструкций в форме каркаса, и для сооружения ограждений.
В зависимости от качества изделий, они подразделяются на 4 основных критерия: А, Б, В и Д. Каждая группа имеет соответствующие характеристики. Для труб группы А характерно только контролирование механического состава, из которого изготавливается изделие. К группе Б относятся изделия, имеющие нормированный химический состав, а к категории В – комплексный контроль. Контролируются показатели механического и химического соединений, что позволяет получить качественную продукцию. Изделия, которые относятся к группе Д дополнительно проходят гидравлические виды испытаний.
Трубопроводы подразделятся на 2 класса точности. Они бывают следующих классов:
- Первый класс. Изделия проходят обработку, при которой удаляются заусеницы с торцевых частей.
- Второй класс. Эти изделия обработке от заусениц не подвергаются.
Рассматриваемые изделия производятся различной длины, которая варьируется в пределах от 4 до 12,6 м. При расчёте веса рассматриваемых изделий учитывается один немаловажный фактор – это зависимость массы изделия не только от длины, но ещё и от размера стенок.
Преимущества и недостатки стального трубопроката
Стальные изделия имеют множество преимуществ, на которые рекомендуется обратить внимание. В первую очередь стоит отметить, что детали из данного сплава отличаются высокими прочностными характеристиками
Именно этот факт обуславливает их широкое распространение в строительной сфере, где прочность изделий является одним из главных показателей. Широкий ассортимент деталей также считается важным достоинством, так как позволяет расширить их эксплуатационную сферу. На строительном рынке можно без труда выбрать подходящие по форме и техническим характеристикам детали.

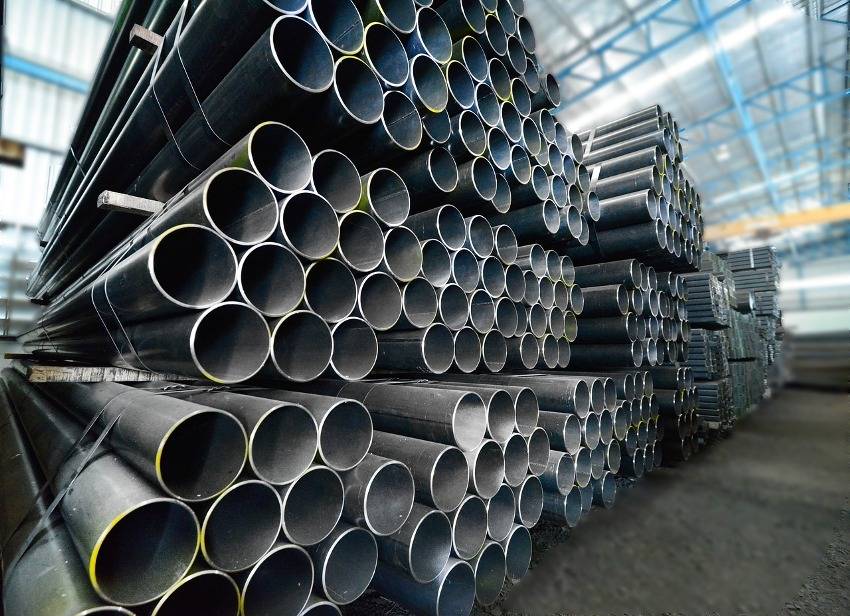

Металлические трубы отличаются высокими прочностными характеристиками
Все стальные трубы можно разделить на три категории:
- круглые;
- профилированные (квадратные и прямоугольные);
- нестандартные (многогранные).
Серьезное преимущество, присущее данным изделиям, заключается в том, что они имеют высокую сопротивляемость к механическим воздействиям. Стальные трубы отлично переносят давление и удары. Стоит отметить, что они имеют приемлемую стоимость и относятся к среднему ценовому сегменту.
Широкое разнообразие типов деталей позволяет использовать их в различных сферах: строительной, хозяйственной и т. д. Стальные изделия имеют небольшой показатель линейного расширения
Это очень важное преимущество, так как многие трубы при нагреве расширяются, а если их размещают в стяжке, то это может привести к возникновению трещин
Для того чтобы ответить на вопрос о том, как рассчитать вес трубы, необходимо познакомиться ближе со всеми методами, позволяющими произвести это вычисление. Знание массы стальных изделий требуется на всех этапах, начиная от их приобретения и заканчивая монтажом.
Большое разнообразие стальных труб позволяет применять их в различных сферах жизнедеятельности
Преимущества и недостатки
Тот факт, что продукция стального трубного проката занимает в любом магазине стройматериалов существенную часть стеллажей, говорит о наличии у неё определённых достоинств по сравнению со своими конкурентами. Кратко остановимся на них.
механическая прочность. Стальной трубопрокат, прежде всего, может применяться в местах, где водопровод подвергается немалым внешним механическим воздействиям. Кроме того, данные изделия – лучший выбор для организации транспортировки воды под весьма высоким давлением;
относительная дешевизна. Назвать трубу стальную самым дешевым материалом, конечно же, нельзя. А вот то, что она одно из самых дешёвых подобных изделий – это точно. При этом весу трубы отводится не главная роль;
широкий выбор арматуры. Если фитинг необходимой формы, например, для того же полипропиленового водопровода иногда придётся ещё и поискать, то обычные тройники или уголки чугунные в обилии присутствуют на полках любого строительного магазина;
небольшой коэффициент линейного расширения
Данное свойство очень важно, когда магистраль водопровода (неважно какого, стального или из другого материала) штукатурится или утапливается в стяжку. То есть, при нагреве стального трубопровода трещины в таком покрытии не появятся.
К основным недостаткам металлических трубных изделий помимо трудоёмкости монтажа и разборки, эксперты относят подверженность коррозии и уменьшение со временем полезного просвета. Что же касается веса 1м трубы стальной, то владелец будущего водопровода ощутит на себе большое значение данного параметра на всех этапах строительства. Начиная с транспортировки партии трубной продукции, включая разгрузку и заканчивая монтажом трубопровода.
Трубы без защитного покрытия быстро начинают ржаветь, а это является серьезным недостатком
Related Posts via Categories
- Профильная труба – основной материал для металлических конструкций
- Квадратная труба – сортамент, сферы применения и ГОСТы
- Труба прямоугольная – сортамент и ГОСТ
- Профильная оцинкованная труба – зачем нужны некруглые формы?
- Вес профильной трубы – определяем его быстро и точно!
- Квадратная труба – качественный и экономичный металлопрокат
- Как согнуть профильную трубу – используйте трубогиб и все получится!
- Производство профильной трубы – тонкости технологического процесса
- Прямоугольная труба – незаменима во многих конструкциях
- Заглушки для профильных труб – многофункциональные и важные виды фитингов
Прочностной расчёт
Профильная продукция, обладающая рёбрами жёсткости, характеризуется повышенной прочностью, а поэтому очень часто используется при создании каркасов в роли несущих изделий.
Нагрузка на каркас складывается из двух составляющих:
- полезной нагрузки, то есть собственно веса, который конструкция должна выдерживать; в зависимости от вида сооружения это может быть общий вес группы людей, масса снега или земли и т.д.;
- веса самого каркаса: поскольку сталь – достаточно тяжёлый материал, следует учитывать и вес погонного метра квадратных труб, из которых составлена несущая конструкция.
Как рассчитывается вес трубы с необычным сечением
Иногда в строительстве используется продукция трубного проката не только с прямоугольным, квадратным и круглым сечением. Например, из изделий с овальным сечением изготавливаются разнообразные ограждения и перила. А в машиностроении они нашли широкое применение при создании радиаторов охлаждения и разнообразных гидравлических систем.
Для просчета веса труб с сечением необычной формы нужно знать марку стали, из которой они произведены
Для расчета веса трубы с необычным сечением, необходимо воспользоваться следующей формулой:
P = ρ*X*L,
где P масса изделия; ρ — плотность материала; X – площадь сечения; L – длина единицы трубного проката.
Эта формула пригодится для изделий с любым сечением. Чтобы понять, соответствует ли указанным в заказе требованиям полученная продукция, достаточно выбрать из партии проката несколько образцов, измерить и подсчитать.
Точность расчёта массы труб стальных этим способом составляет процентов. Конечный результат зависит от многих факторов, в числе которых состав стали, степень коррозии металла, однородность толщины стенок, даже влажность воздуха, не говоря уже температуре окружающей среды. Поэтому, чтобы получить более точное значение веса металлической трубы, по крайней мере, необходимо уточнить марку стали и при проведении вычислений в формулу подставлять именно её плотность (удельный вес). Для измерений рекомендуется использовать инструмент поточнее рулетки, особенно при замере толщины стенки.
Зачем нужно рассчитывать параметры труб?
Предварительный расчет параметров труб необходим во многих случаях. Например, для правильной коммуникации трубопровода с другими элементами системы. Проектировщики и монтажники при работе с трубами используют такие показатели, как:
- проходимость трубопровода;
- потери тепла;
- количество утеплителя;
- количество материала для защиты от коррозии;
- шероховатость внутренней поверхности трубы и т. п.
В результате можно определить точное количество труб, необходимых для конкретной системы, а также их оптимальные характеристики. Правильные расчеты избавляют от избыточных расходов на приобретение и транспортировку материала, позволяют веществам, которые находятся в трубопроводе, перемещаться с заданной скоростью для максимально эффективного использования системы.
В этой таблице приведены некоторые полезные сведения о характеристиках труб разного вида, которые помогут выбрать подходящие конструкции, необходимые для создания трубопровода
В отопительных системах диаметр труб существенно зависит от допустимой скорости. Пример такого рода расчетов представлен на видео:
Особенности выявления удельного веса стальных труб
Простой способ выявления веса 1 м трубы – это воспользоваться онлайн-калькулятором. Однако не всегда имеется под рукой компьютер, в котором можно произвести автоматический расчёт. Второй вариант выявления веса металлоконструкции – это произвести её взвешивание. Взвешивать трубу – это трудоёмкий процесс, поэтому остаётся третий вариант – это расчёт массы трубы по формуле.
Вес рассматриваемых изделий зависит не только от 1 метра материала, но ещё и от геометрических данных. Длина устройства, принимаемая при проведении расчётов, составляет 1 метр. Плотность стальных труб равняется постоянному значению 7850 кг/м3.
Вычисления удельного веса рассматриваемого изделия определяются посредством выполнения таких манипуляций:
- Просмотр веса 1 метра стальной трубки по таблице. Данный параметр уже предварительно рассчитывается по ГОСТу.
- Воспользоваться математическими значениями, и определить значение 1 погонного метра трубы с применением математических формул.
Оба метода позволяют получить только ориентировочный ответ на вопрос. Ведь для получения максимально точного ответа понадобятся такие важные сведения:
- Точная марка стали. Все виды марок разнятся друг от друга по плотности (от нормированного стандарта), поэтому возникают погрешности.
- Форма трубы и равномерность толщины по всей длине. На сварном шве имеется утолщение, определить значение которого практически нереально.
- Округление. При проведении расчётов часто приходится использовать величины, которые являются округлёнными. В конечном счёте — это негативно влияет на получение конечного результата.
Таблицы для выявления удельного веса сварных труб пользуются популярностью. Для их определения применяются сложные математические формулировки. Зачастую максимальная точность не нужна, поэтому табличных значений вполне достаточно.
Таблица веса трубы стальной водогазопроводной
