Как выбрать опалубку для колонн для качественной заливки

ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ ВЫПОЛНЕНИЯ РАБОТ

Этапы строительства

Бетонирование монолитных колонн подразумевает наличие следующих строительных этапов:

3.1.1 Все конструкции и их элементы, закрываемые в процессе последующего производства работ (подготовленные основания конструкций, арматура, закладные изделия и др.), а также правильность установки и закрепления опалубки и поддерживающих ее элементов должны быть приняты производителем работ в соответствии с СП 48.13330.

3.1.2 В железобетонных и армированных конструкциях отдельных сооружений состояние ранее установленной арматуры должно быть перед бетонированием проверено на соответствие рабочим чертежам

При этом следует обращать внимание во всех случаях на выпуски арматуры, закладные части и элементы уплотнения, которые должны быть очищены от ржавчины и следов бетона

3.2 Работы по армированию

3.2.1 Основными работами с арматурой при возведении монолитных железобетонных конструкций, устройстве конструкций узлов их сопряжения является резка, правка, гнутье, сварка, вязка, выполнение бессварных стыков с опрессованными или резьбовыми муфтами и другие процессы, требования к которым приведены в действующей нормативной документации.

3.2.2 Изготовление пространственных крупногабаритных арматурных изделий следует производить в сборочных кондукторах.

3.2.3 Арматурные и закладные изделия изготавливаются и контролируются по ГОСТ 10922 (рис.3).

Рис.3. Армирование колонн

3.2.4 Армирование конструкций должно осуществляться в соответствии с проектной документацией с учетом допускаемых отклонений по таблице 3.1.

Опалубка для колонн цилиндрической формы

Опалубка круглых колонн может быть как одноразовой, так и многоразовой.

В качестве одноразовой опалубки для круглых колонн сейчас довольно часто применяют картонные трубы. При их изготовлении используют бумажную ленту, специальный клеевой состав и полимерный материал (для обеспечения водонепроницаемости). Такая опалубка колонн выпускается с внутренним диаметром от 150 до 1200 мм. Монтаж ее довольно прост: трубу просто одевают на арматурный каркас, затем устанавливают опорные кольца, к которым крепят распорные подкосы (для придания устойчивости и выравнивания по вертикали). Для быстрого демонтажа таких изделий при их изготовлении по всей длине трубы запрессовывают специальную металлическую проволоку, потянув за которую осуществляют разрез картона по всей его длине, а затем его легко отделяют от застывшего бетона.

На заметку! Демонтаж картонной трубы целесообразно производить перед самым окончанием строительства. Это предохранит опору от технологических повреждений.

Одноразовая опалубка для колонн из картона обладает рядом несомненных достоинств:

  • невысокой стоимостью;
  • простотой монтажа и демонтажа;
  • при ее использовании поверхность бетонной опоры получается высокого качества;
  • небольшим весом;
  • высокой прочностью.

В качестве несъёмных элементов круглого сечения используют трубы (металлические, асбестоцементные или пластиковые). Такая несъемная опалубка после застывания бетонного раствора остается неотъемлемой частью конструкции колонны.

Внимание! При использовании металлических труб их поверхность необходимо обработать антикоррозионным составом. Многоразовая круглая опалубка состоит из металлических или пластиковых полутруб, которые монтируют вокруг арматурного каркаса колонны при помощи специальных быстрозажимных замков

Пластиковая опалубка колонн обладает меньшей адгезией с бетоном по сравнению с металлической (это обеспечивает простоту демонтажа), однако меньшей прочностью

Многоразовая круглая опалубка состоит из металлических или пластиковых полутруб, которые монтируют вокруг арматурного каркаса колонны при помощи специальных быстрозажимных замков. Пластиковая опалубка колонн обладает меньшей адгезией с бетоном по сравнению с металлической (это обеспечивает простоту демонтажа), однако меньшей прочностью.

Виды фундаментов для колонн

Кроме монолитного ленточного фундамента под колонны, можно встретить следующие типы:

  • столбчатая опора,
  • сваи.

Столбчатая опора

Столбчатая опора, она же столбчатый фундамент – еще один способ сооружения основания для колонны. Во-первых, такое основание используется в тех случаях, когда вес, приходящийся на колонну, не будет слишком большим. Это уместно сделать, например, при строительстве сравнительно легкого каркасного дома.

Однако у столбчатого типа есть существенный плюс: он подходит для установки на слабых почвах и даже в заболоченной местности. Это один из наиболее быстровозводимых и при этом экономически целесообразных вариантов.

Во-вторых, столбчатый фундамент обычно не предусматривает устройства цоколя, полуподвального этажа под колонной. Важный плюс этого способа: сравнительного невысокая цена, особенно по сравнению с монолитным ленточным способом.

Детали столбчатого фундамента:

  • полый или полнотелый подколонник
  • плитная ступенчатая часть (в среднем от 1 до 5 ступеней)

Некоторые наиболее распространенные виды столбчатых опор для колонн:

  • деревянные: с наиболее узким использованием, только для деревянных колонн
  • кирпичные: используются в одноэтажном строительстве при небольшом весе
  • железобетонные: под металлические тяжелые колонны подходит только этот армированный вариант

Но и это еще не все типы, на которые подразделяются столбчатые фундаменты. Они делятся на сборные и монолитные в зависимости от наличия или отсутствия деталей. Сборные основания обычно бетонируют после установки на месте.

Монолитное основание

Монолитный железобетонный фундамент под колонну – надежное решение. На бетонное основание монтируется колонна из железобетона или металла. Железобетонный фундамент может выполняться как в монолитном варианте, так и быть сборным из готовых заводских частей. Сборные части в строительстве называются «стаканами».

А монолитные – «столпы». Если быть точным, то к группе монолитных оснований относятся следующие типы:

  • ленточный
  • столбчатый
  • свайный

Каждый из типов применяется в конкретном случае: наличие стен между колоннами, влажность и слабость почвы, наличие значительного количества осадков и другое.

Упор на сваи

Сваи в качестве основы для опор часто используются для каркасных легких строений. Выделяют следующие типы свай для колонн:

  • бетонные
  • стальные винтовые

Чаще всего монтаж опор производится не на одиночную сваю, а на так называемый «куст» — несколько свай длиной в несколько метров. На них крепится ростверк, и уже после приступают к возведению самой колонны.

Несколько ростверков можно соединять вместе, например, монолитными балками. Отверстия для свай чаще всего сооружаются при помощи бура, в получившиеся пустоты устанавливается опалубка для строительства монолитных типов фундамента.

Ленточная заливка

Ленточный тип экономически нецелесообразен для монтажа колонн, за исключением нескольких вариантов, где без него действительно не обойтись.

Заливные бетонные ленты – хорошая основа для стен, которые располагаются прямо между возводимыми колоннами. В таком случае – это хороший выбор, к тому же надежный. Колонны и стены получат единый фундамент, а значит, нагрузка будет распределена достаточно равномерно.

Колонны – один из наиболее уязвимых архитектурных элементов, часто страдающих от некачественно выполненной проектной работы и расчетов. Но при крене и проседании хотя бы одной из колонн опасности подвергается все здание.

С ленточной заливкой этого чаще всего удается избежать. Второй безусловный плюс этого способа: включение колонн в ступенчатый фундамент, который применяется для строительства в гористой местности со значительным уклоном. В таком случае основания колонн также будут включены в единый ансамбль фундамента. Но и этот способ потребует усиления в местах монтажа колонн.

Общие сведения об опалубке

Варианты возведения опалубки зависят в первую очередь от их предназначения. Материал, способ установки и формирования, определяется тем, какую конструкцию вы хотели бы получить – надежную, теплую либо недорогую без заморочек.

Виды опалубки для стен

Съемная

Опалубка для стен изготавливается из древесины, металл или пластмассы. Суть метода довольно прозрачна и понятна. Данная конструкция позволяет получить в результате прочные стены, при условии применения качественного бетона и конкретной схеме использования арматуры.

Несъемная

Опалубка для стен формируется из пенополистирола, смеси цемента и древесины, а также кирпича. Затраты средств и сил на возведение получаются минимальными, а результат радует – вы получите теплую и маловесную конструкцию.

Аренда опалубки

Сооружение для стен или сооружение своими руками, это также позволит вам сэкономить деньги. Соблюдая принципы заливки стен из бетона в съемную опалубку, вы получите возможность делать достройку и перепланировку дома в будущем, не теряя способности выдерживать нагрузку на стены и перекрытия.

Примечание. Возьмите на прокат набор стоек и щитов из пластика или металла, это избавит вас от необходимости тратить больше средств на покупку всех элементов конструкции.

Основные правила монтажа опалубки колонн

Опалубка стен и колонн устанавливается в соответствии с общими правилами.

  1. Колонна, как и стена, имеет небольшую (по сравнению с высотой) толщину. Такую особенность необходимо учитывать при расчетах нагрузок на материал опалубки.
  2. Давление на опалубку в верхней части значительно меньше, чем давление у основания колонны или стены.
  3. Большая разница между высотой и шириной плохо сказывается на устойчивости смонтированной опалубки. Для предотвращения обрушения конструкцию укрепляют подпорками.
  4. Опалубка должна быть достаточно прочной, чтобы выдержать вес бетонной заливки.
  5. Искривление конструкции недопустима: колонна с таким дефектом будет непрочной.
  6. Строго вертикальной должна быть стеновая опалубка и колонн. Теория расчетов говорит о том, что в противном случае, возникают деформирующие силы, способные разрушить архитектурный элемент.

Как быстро и правильно сделать деревянную опалубку

Все упирается в экономию, и, согласитесь, не очень хотелось бы выбрасывать использованные доски, из которых приходится делать опалубку. Поэтому будет предложен следующий способ. Строить ее надо начинать с изготовления деревянных щитов. Сделать это лучше на ровной площадке недалеко от места строительства, чтобы потом проще можно было бы опалубку собрать.

Разложите на одинаковом расстоянии заранее приготовленные поперечины. Затем на них сверху положите доски. Один конец щита выровняйте по угольнику. Можете вначале это делать не очень тщательно. Потом лучше концы отрезать, когда все будет собрано. Доски закрепите к поперечинам при помощи шурупов, так легче будет щиты потом разбирать, чтобы еще раз использовать доски.

Готовые щиты принесите к выкопанной под фундамент траншее и опустите вниз. Гладкая сторона должна быть внутри. Правильная опалубка должна быть выровнена по углам и уровню. Обязательно сделайте наружные распорки. Их можно собрать из небольших отрезков того же сечения бруска, что и поперечины, из которых будете делать деревянные щиты. Расставьте их с таким расчетом, чтобы опалубка выдерживала давление бетона. Сложнее всего делать правильно деревянную опалубку закругленной формы. Но и тут есть решения:


Схема монтажа фундамента.

  • вначале на плоскости нарисуйте окружность или дугу, которая по размерам будет совпадать с кривизной опалубки. Затем сделайте шаблон из небольшой длины доски. Таких шаблонов надо будет сделать столько штук, чтобы хватило на три слоя;
  • уложите первый слой шаблонов по длине дуги, которую до этого начертили на плоскости;
  • сверху, отступив от края ровно на половину первого шаблона, уложите второй ряд заготовок;
  • последний шаблон будет выступать ровно на половину от первого ряда. Отпилите его и этот кусок положите в начало второго ряда;
  • точно так же надо сделать и третий ряд;
  • затем все эти ряды соедините при помощи гвоздей или другого крепежа.

В результате должен получиться как бы слоеный пирог с ровным полукруглым краем. Его можно делать выпуклым или вогнутым. Все зависит от изготовленного шаблона. Таких сегментов надо собрать 4 штуки. Как их делать, вы только что узнали.

Установка и устройство опалубки из металла

Металлическая опалубка для колонн представляет собой скрепленные щиты необходимого размера. Соединение элементов осуществляется с помощью монтажных уголков. В итоге удается получить блоки Г-образной формы, которые комплектуются в единую систему. В рабочем положении они соединяются между собой пружинными скобами, обеспечивающими их быстрый разъем при распалубливании.

Опалубка для монолитных колонн предусматривает крепление хомутами, которые воспринимают горизонтальное давление раствора и предохраняют щиты от деформации. Отдельные части хомутов соединяются шарнирно, что позволяет быстро устанавливать их и снимать. Перед началом монтажа системы для заливки на бетонном основании наносятся риски с помощью краски. Это позволяет фиксировать положение осей по двум координатам. Такие же риски должны быть нанесены на торцевые ребра щитов.

Армирование

Устанавливая колонну, применяют вертикальные арматуры, диаметр которых около 1,2 сантиметра и больше. Состоит вертикальная арматура из четырех стержней, которые располагаются по углам формы квадрата. Для облегчения монтажа арматуры, высота которой больше трех метров, оборудуют настилы с шагом в два метра.

Каркас опор собирается различными методами. Имея небольшие размеры, вес и объем опорной конструкции, каркас монтируют в будущую форму опалубки, выполняя работы своими руками методом кантования готового каркаса. При большом весе арматуры, ее основание собирают предварительно и связывают прутья уже на месте работы, где и устанавливают отдельные стержни. Размещая готовую конструкцию, применяют разнообразные доски и подпорки. Крепление друг с другом стержней арматуры происходит металлической проволокой, придерживаясь расстояния около сорока сантиметров.

Балочно-ригельная опалубка

Но даже такой прогрессивный метод как монолитное строительство, не позволяет строить эффективно без использования необходимого современного оборудования — опалубки, которая является формой, неким конструктором для бетонных конструкций различного очертания и назначения. Поэтому высокие темпы роста монолитного строительства обуславливают и рост на рынке опалубочных систем. Опалубка для монолитного строительства — некий каркас, конструктор, форма для бетонных конструкций различного очертания и назначения. Опалубочная система — понятие, включающее опалубку и элементы, обеспечивающие ее жесткость и устойчивость, крепежные элементы, поддерживающие конструкции, леса.

Виды и назначение отдельных элементов опалубок и опалубочных систем:

опалубка — форма для монолитных конструкций;

щит — формообразующий элемент опалубки, состоящий из палубы и каркаса;

палуба — элемент щита, образующий его формующую рабочую поверхность;

опалубочная панель — формообразующий плоский элемент опалубки, состоящий из нескольких смежных щитов, соединенных между собой с помощью соединительных узлов и элементов и предназначенный для опалубливания всей конкретной плоскости;

блок опалубки — пространственный, замкнутый по периметру элемент, изготовленный целиком и состоящий из плоских и угловых панелей или щитов.

Современные опалубочные системы можно классифицировать по различным критериям. По области применения — опалубки для стен, перекрытий, колонн, лифтовых шахт, и др. Разработаны также опалубочные системы для выполнения специальных задач: опалубка кольцевых стен с изменяемым радиусом; переставная опалубка; туннельная опалубка; односторонняя опалубка, и др.

При этом специалисты отмечают, что это достаточно условное деление, так как опалубочные системы, например, для стен могут позволять изготавливать и колонны. Присутствуют на рынке и многофункциональные, универсальные опалубки.

По конструктивным особенностям опалубки могут быть рамными и балочными. Рамные и балочные опалубки применяют при строительстве различных конструкционных элементов: стен малоэтажных и высотных зданий различной конфигурации, перекрытий, колонн, шахт лифтов, и т.д.

Чаще всего специалисты разделяют опалубочные системы на четыре основных категории — стеновую для горизонтальных поверхностей; стеновую для вертикальных поверхностей; стеновую ползущую (скользящую); опалубку для возведения круглых или закругленных конструкций. Эта дифференциация тоже достаточно условна, так как каждый из этих видов опалубки имеет свои подвиды.

осуществляет производство опалубки различных видов, в том числе балочно-ригельной опалубки. Предложение этой ригельной опалубочной системы обусловлено существованием большого сегмента строительного рынка, нуждающегося в опалубочной системе высокого качества и невысокой стоимости. Конструктивно эта опалубочная система представляет собой стянутый металлическими ригелями щит из двутавровых деревянных балок и фанеры. Очень гибкая система привязок позволяет быстро опалубить любую конструкцию: от конусной стены до перекрытия. Колонны высотой до 15м., встроенные консоли и капители, сложные формы, квадратные и прямоугольные сечения — всё возможно. При этом несущая способность опалубки просто фантастическая — 10т/м2. Деформативная стойкость, надёжность и быстрота опалубливания и разопалубливания, простота конструкции и инженерных расчетов заслуживает самые высокие оценки Это современная система стеновой опалубки, которая позволяет облегчить процесс строительства и конструктивно исключить подгонки и использование массивного оборудования и специальной предварительной подготовки.

Балочно-ригельная опалубка применяется в монолитном строительстве различных зданий и сооружений, универсальна и состоит из каркасных щитов, собираемых в заводских условиях и на стройплощадке.

В качестве палубы щита используется ламинированная фанера толщиной 18 и 21 мм. Разнообразие размеров щитов дает возможность оптимально подобрать опалубку для любых объектов. Применение балочно-ригельной стеновой опалубки позволяет возводить разнообразные монолитные железобетонные конструкции, имеющие ровные поверхности, практически не требующие дополнительной обработки для осуществления отделочных работ.

Наша компания осуществляет поставки опалубки стандартными комплектами для колонн сечения 400х400, 500х500, 600х300, 600х400, 600х600, 650х650, 700х600, 700х700, 750х750 мм. Возможно производство опалубки для колонн любого сечения.

Виды (круглые, квадратные, овальные, фигурные)

Одноразовые картонные опалубки отличаются своими сечениями, придающими элементам формы круга, квадрата, прямоугольника, создающими декоративные и классические фигуры. Известно несколько разновидностей одноразовых картонных опалубок, и классифицируют их как раз по сечениям:

квадратные и прямоугольные опалубки – данную разновидность еще называют складывающимся вариантом. Основные достоинства ее в следующем:

  1. складывающиеся элементы легко перемещаются по всей площадке, отведенной под строительные работы;
  2. сборка конструкции выполняется достаточно быстро, работы выполняются на месте предстоящей заливки;
  3. опалубочная конструкция отличается компактностью, поэтому перевозить ее и хранить можно без особых проблем;
  4. при монтаже высота колонн может достигать тридцати метров;
  5. так как материал опалубки одноразовый, колонны разрешается бетонировать смесью, давление которой составляет 60 кН;

опалубка с сечением в форме круга отличается своими преимуществами:

  1. вся конструкция обладает легким весом и высоким уровнем надежности;
  2. такая опалубка удобно устанавливается и при необходимости разбирается;
  3. чтобы дольше сохранялся идеальный вид бетонной колонны, опалубку можно не демонтировать продолжительный период;
  • конструкция с нестандартными сечениями. Их могут изготавливать по индивидуальным заказам, технические показатели при этом нисколько не изменяются. Такие типы опалубок устанавливаются на тридцатиметровую высоту, бетонируются материалом с давлением в 60 кН, сечения их могут варьироваться в пределах от 15 на 15 до 80 на 80 см;
  • картонные опалубки для заливки столбов. Их изготавливают из пергамина – усиленного картонного материала, пропитанного битумом. Пергамин сворачивается в несколько раз, создавая качественный и недорогой опалубочный элемент. С краев картонный материал фиксируется скобами, при этом ножки скрепок должны располагаться с наружной стороны, чтобы в процессе демонтажных работ столбу не наносились повреждения;
  • опалубки из картона для свай буронабивных. Такие фундаментные основания зачастую применяют при строительстве подвальных помещений, а жилые объекты на свайном фундаменте возводятся в регионах вечной мерзлоты. Эти фундаменты выдерживают вес объектов, построенных из любых материалов, только диаметр свай должен быть большим. В таких случаях и пользуются картонными опалубками для колонн, сечение которых составляет сто сантиметров.

Особенности устройства монолитных колонн

Форма и сечение бетонных колонн, диаметр металлических стержней, марка бетона зависят от объемов воздействующей на элемент нагрузки (с учетом собственного веса опоры), климатических особенностей региона, этажности здания, назначения объекта.

В строительстве личного здания обычно квадратные опоры устанавливают там, где нужно забрать нагрузку перекрытий и передать ее фундаменту.

Создание монолитных колонн:

  • Конструирование опалубки
  • Монтаж металлического каркаса
  • Заливка колонн бетоном, обеспечение нормальных условий для его высыхания
  • Демонтаж опалубки после того, как бетонный раствор полностью высох и набрал прочность

Подготовка инструментов и материалов

Материалы: металлическая проволока, армированная сетка или металлические прутья, шурупы и гвозди, широкие доски, стальной прут, анкера, цемент, вода, известь, песок.

Бетонную смесь на объект поставляют в сухом виде либо готовят по рецепту: часть цемента, по две части гравия, щебня, песка, вода (в достаточном количестве, чтобы получить однородную пластичную смесь).

Установка опалубки

Если предполагается сооружать высокую бетонную колонну, опалубку выполняют и монтируют с трех сторон, а четвертую наращивают в процессе заливки раствора.

Армирование

Стержни в каркасе больше 2 метров между собой крепят металлической вязальной проволокой с шагом в 20-40 сантиметров. Капители стоит укрепить арматурной сеткой.

Бетонирование

Само бетонирование осуществляется послойно, толщина одного слоя должна быть равна 30-50 сантиметров, заливается, пока не схватился предыдущий слой. 5-7 сантиметров раствора до верха опалубки не доливают.

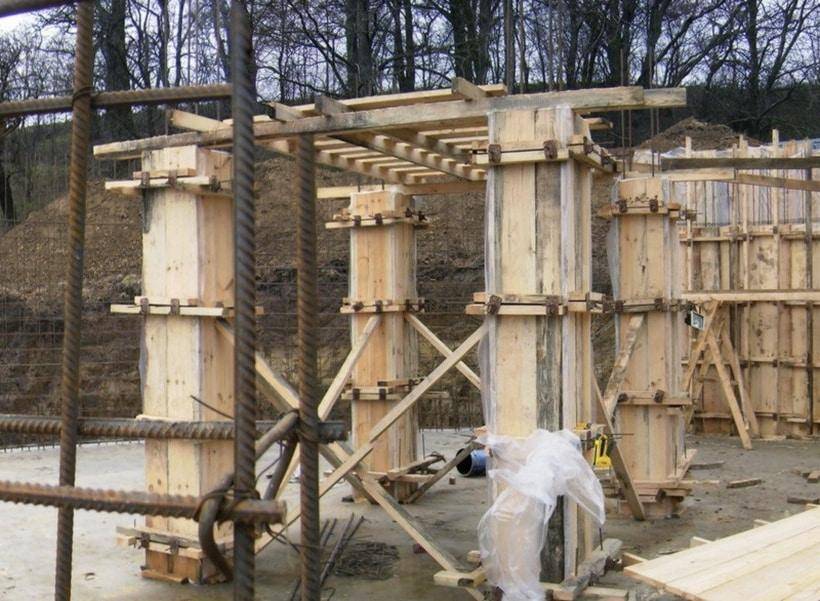

Самостоятельное изготовление опалубки при строительстве колонн

При изготовлении опалубки для монолитных колонн своими руками можно воспользоваться несколькими методами.

Самый простой способ (однако довольно трудоемкий) для изготовления опалубочного каркаса под колонны квадратного или прямоугольного сечения:

  • Из досок (толщиной 25 мм и длиной, равной высоте колонны) с помощью гвоздей и саморезов изготавливаем П-образную конструкцию с внутренними размерами, соответствующими сечению будущей колонны.
  • Делаем щит из таких же досок, который впоследствии будет четвертой стороной опалубочного каркаса.
  • Устанавливаем П-образную конструкцию к арматурному каркасу и крепим к ней щит из досок.
  • Выравниваем опалубку по вертикали, используя уровень, и закрепляем ее с помощью упоров, изготовленных из досок или брусков.
  • Для придания конструкции дополнительной прочности стягиваем ее при помощи дополнительных брусков и шпилек с гайками.
  • Теперь можно приступать к заливке бетонной смеси.

Видео поможет вам разобраться в вышеописанной технологии изготовления опалубки квадратных колонн:

Еще один способ для самостоятельного изготовления во многом аналогичен предыдущему. Вместо досок для изготовления опалубки используем фанеру (желательно влагостойкую, толщиной 12 мм) и деревянные бруски. В качестве стягивающих элементов применяем арматурные прутки и быстрозажимные пружинные замки (клипсы). Для выравнивания по вертикали можно воспользоваться телескопическими стойками, взятыми в аренду.

На заметку! Вышеописанные способы целесообразно применять, если необходимо изготовить небольшое количество колонн (3÷4 штуки). В противном случае расходы на материалы и метизы для изготовления опалубки будут довольно велики. Если вам необходимо построить 10÷12 колонн (например, для большой застекленной террасы или веранды), то опалубка колонн на универсальных щитах, взятая в аренду (стоимость аренды одного комплекта, в состав которого входят: 4 щита, 2 двухуровневых телескопических откоса, комплект необходимых крепежных элементов, составит около 7500 рублей за месяц). А так как распалубку колонны можно производить уже через 48 часов после заливки бетонного раствора, то за оплаченный месяц вы легко изготовите необходимое количество колонн.

Преимущества и недостатки несъёмной опалубки из пенополистирола

Пенополистирол или пенопласт – это теплоизоляционный материал. Получают методом вспенивания полимеров газообразным пентаном.

Технические характеристики:

  • Звукоизоляция 49-53 дБ.
  • Паронепроницаемость 0,032 мг/(м*ч*ПА).
  • Морозостойкость до 600 циклов.
  • Плотность (объёмный вес) 30 кг/м3.
  • Влагопоглощение 0,1% за сутки.
  • Теплопроводность 0,036 Вт/(мС).
  • Вес единицы продукции около 1 кг.

Преимущества несъёмной опалубки из пенополистирола:

  • Низкая цена.
  • Возможность работать при температуре до +5 °.
  • В модулях легко организовать отверстия для прокладки инженерных систем.
  • За счёт небольшого веса блоков пропадает необходимость заказывать спецтехнику для монтажа перекрытий, снижаются издержки на доставку материала на строительную площадку.
  • Опалубка оснащена пазо-гребневой системой соединения, её просто собирать.
  • Готовая поверхность стен получается достаточно ровная, что упрощает отделочные работы.
  • Препятствует проникновению посторонних звуков внутрь здания.
  • Удерживает тепло внутри строения. Больше чем в два раза уменьшает стоимость отопления.
  • Некоторые производители делают дополнительное армирование и обрабатывают материал пропитками для повышения его влагозащитных или огнеупорных свойств.

Несмотря на множество достоинств, опалубка из пеноплекса имеет и недостатки:

Преимущества аренды опалубочных систем для частного застройщика

Задача современных технологий по устройству опалубки колонн заключается в максимальном сокращении сроков монтажа

В этом плане важно не только конструктивное решение, но и правильный подбор расходных материалов:

  • элементов крепежа:
  • разделительных смазок;
  • закладных деталей;
  • фиксаторов;
  • материала для опалубочных щитов.

Индивидуальный застройщик обычно не знаком со специфическими особенностями монтажа, что вызывает массу проблем в ходе выполнения работ.

Колонны, возводимые монолитным способом, имеющие не только декоративное назначение, считаются сложными в исполнении конструкциями. Для заливки колонн экономнее и рациональнее воспользоваться арендой готовых опалубочных конструкций с профессиональной комплектацией расходными материалами.

Арендодатели берут на себя решение многих задач, которые для застройщика, не знакомого с нюансами технологий, могут стать серьёзной проблемой:

  • расчёт объёмов необходимого опалубочного оборудования;
  • разработка схемы установки опалубки;
  • консультации в ходе выполнения работ или шефмонтаж.

Выбор опалубки колонн остаётся за застройщиком, он индивидуален и должен соответствовать возможностям.

Самостоятельное изготовление опалубки при строительстве колонн

При изготовлении опалубки для монолитных колонн своими руками можно воспользоваться несколькими методами.

Самый простой способ (однако довольно трудоемкий) для изготовления опалубочного каркаса под колонны квадратного или прямоугольного сечения:

  • Из досок (толщиной 25 мм и длиной, равной высоте колонны) с помощью гвоздей и саморезов изготавливаем П-образную конструкцию с внутренними размерами, соответствующими сечению будущей колонны.
  • Делаем щит из таких же досок, который впоследствии будет четвертой стороной опалубочного каркаса.
  • Устанавливаем П-образную конструкцию к арматурному каркасу и крепим к ней щит из досок.
  • Выравниваем опалубку по вертикали, используя уровень, и закрепляем ее с помощью упоров, изготовленных из досок или брусков.
  • Для придания конструкции дополнительной прочности стягиваем ее при помощи дополнительных брусков и шпилек с гайками.
  • Теперь можно приступать к заливке бетонной смеси.

Видео поможет вам разобраться в вышеописанной технологии изготовления опалубки квадратных колонн:

На заметку! Вышеописанные способы целесообразно применять, если необходимо изготовить небольшое количество колонн (3÷4 штуки). В противном случае расходы на материалы и метизы для изготовления опалубки будут довольно велики. Если вам необходимо построить 10÷12 колонн (например, для большой застекленной террасы или веранды), то опалубка колонн на универсальных щитах, взятая в аренду (стоимость аренды одного комплекта, в состав которого входят: 4 щита, 2 двухуровневых телескопических откоса, комплект необходимых крепежных элементов, составит около 7500 рублей за месяц). А так как распалубку колонны можно производить уже через 48 часов после заливки бетонного раствора, то за оплаченный месяц вы легко изготовите необходимое количество колонн.

Опалубка для колонн квадратной и прямоугольной формы

Эту разновидность колонн наиболее широко применяют как в промышленном, так и в индивидуальном строительстве.

Самый распространенный вид съемной опалубки для обустройства таких колонн – крупнощитовая опалубочная система. Универсальные щиты (их размеры: ширина – 0,4÷1,2 м, высота – 1,0÷3,3 м) позволяют быстро смонтировать опалубку для квадратных колонн (сечение которых от 0,2⨯0,2 м до 1,0⨯1,0 м).

Продольные технологические отверстия для крепежных элементов (шкворней) позволяют создать опалубку прямоугольного сечения. Для одной колонны необходимы: щиты (4 штуки, собранные в «мельницу»), шкворни со специальными обтяжными гайками (для колонны высотой около 3 метров, как правило, достаточно 16 комплектов) и откосы (минимум 2 двухуровневых опорных).

Популярность такой системы обусловлена:

  • простотой и высокой скоростью монтажа и демонтажа;
  • возможностью формирования сечения колонны в соответствии с требованиями проекта;
  • долговечностью (от 80 до 200 циклов бетонирования в зависимости от производителя и материала щитов).

Еще один распространенный в современном строительстве вид опалубочной системы при строительстве колонн – балочно-ригельная. Основными элементами такой конструкции являются опалубочные плиты, стальные ригели, балки различного размера и крепежные детали. Эту разновидность опалубочной системы легко адаптировать для создания колонн квадратного, прямоугольного и даже восьмигранного сечения. Такая стальная опалубка колонн обладает наибольшей прочностью и долговечностью по сравнению с другими материалами (ламинированной ДСП, пластиком или щитами из досок и фанеры).

Отдельные фундаменты под колонны

Для проектирования и строительства отдельных фундаментов чаще всего независимо от типа почвы, на которой они планируются располагаться, выбираются сборные или монолитные фундаменты. Основанием является плита или несколько плит с дальнейшим расположением на ней ступенчатой конструкции. На особо ответственных участках площадь основания увеличивают, и дополнительно усиливают сварной решеткой из арматуры. В зданиях, где отдельные фундаменты под колонны планируется размещать в центре постройки для обеспечения больших нагрузок, площадь подошвы делают увеличенной, на дополнительно залитой монолитной площадке.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
